OPEL ZAFIRA C 2018 Sürücü El Kitabı (in Turkish)

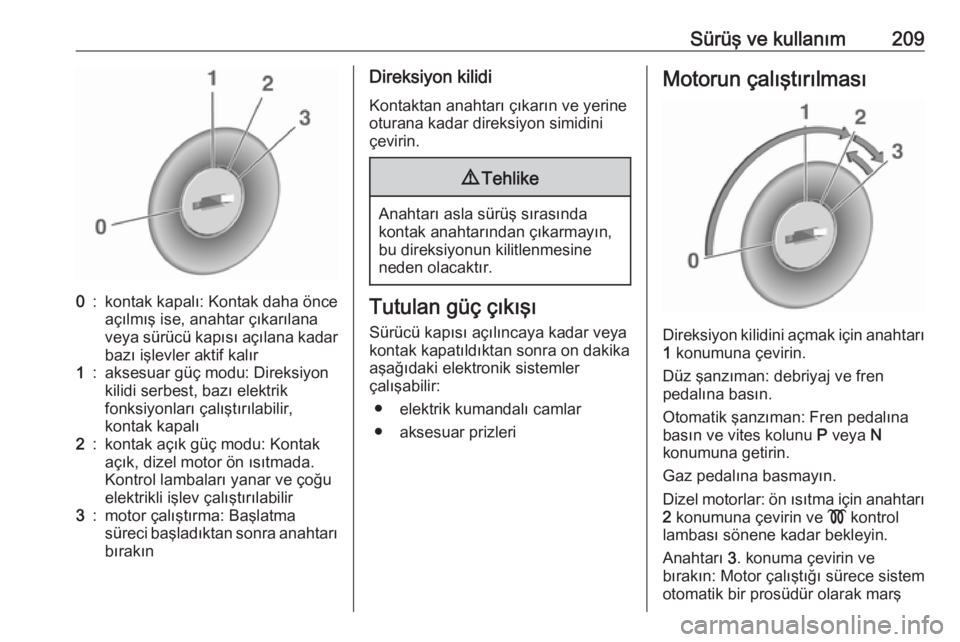

Sürüş ve kullanım2090:kontak kapalı: Kontak daha önce
açılmış ise, anahtar çıkarılana
veya sürücü kapısı açılana kadar
bazı işlevler aktif kalır1:aksesuar güç modu: Direksiyon
kilidi serbest, bazı elektrik
fonksiyonları çalıştırılabilir,
kontak kapalı2:kontak açık güç modu: Kontak
açık, dizel motor ön ısıtmada.
Kontrol lambaları yanar ve çoğu
elektrikli işlev çalıştırılabilir3:motor çalıştırma: Başlatma
süreci başladıktan sonra anahtarı bırakınDireksiyon kilidi
Kontaktan anahtarı çıkarın ve yerine
oturana kadar direksiyon simidini
çevirin.9 Tehlike
Anahtarı asla sürüş sırasında
kontak anahtarından çıkarmayın,
bu direksiyonun kilitlenmesine
neden olacaktır.
Tutulan güç çıkışı
Sürücü kapısı açılıncaya kadar veya
kontak kapatıldıktan sonra on dakika
aşağıdaki elektronik sistemler
çalışabilir:
● elektrik kumandalı camlar
● aksesuar prizleri
Motorun çalıştırılması
Direksiyon kilidini açmak için anahtarı 1 konumuna çevirin.
Düz şanzıman: debriyaj ve fren
pedalına basın.
Otomatik şanzıman: Fren pedalına
basın ve vites kolunu P veya N
konumuna getirin.
Gaz pedalına basmayın.
Dizel motorlar: ön ısıtma için anahtarı
2 konumuna çevirin ve ! kontrol
lambası sönene kadar bekleyin.
Anahtarı 3. konuma çevirin ve
bırakın: Motor çalıştığı sürece sistem
otomatik bir prosüdür olarak marş

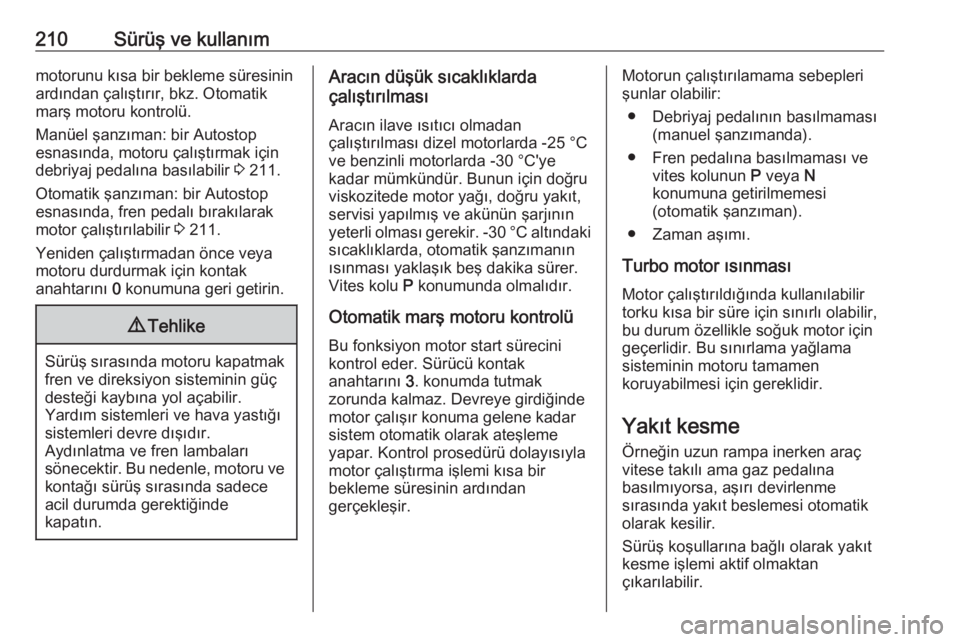

210Sürüş ve kullanımmotorunu kısa bir bekleme süresinin
ardından çalıştırır, bkz. Otomatik
marş motoru kontrolü.
Manüel şanzıman: bir Autostop
esnasında, motoru çalıştırmak için debriyaj pedalına basılabilir 3 211.
Otomatik şanzıman: bir Autostop
esnasında, fren pedalı bırakılarak
motor çalıştırılabilir 3 211.
Yeniden çalıştırmadan önce veya
motoru durdurmak için kontak
anahtarını 0 konumuna geri getirin.9 Tehlike
Sürüş sırasında motoru kapatmak
fren ve direksiyon sisteminin güç
desteği kaybına yol açabilir.
Yardım sistemleri ve hava yastığı
sistemleri devre dışıdır.
Aydınlatma ve fren lambaları
sönecektir. Bu nedenle, motoru ve
kontağı sürüş sırasında sadece
acil durumda gerektiğinde
kapatın.
Aracın düşük sıcaklıklarda
çalıştırılması
Aracın ilave ısıtıcı olmadan
çalıştırılması dizel motorlarda -25 °С
ve benzinli motorlarda -30 °C'ye
kadar mümkündür. Bunun için doğru
viskozitede motor yağı, doğru yakıt,
servisi yapılmış ve akünün şarjının
yeterli olması gerekir. -30 °C altındaki
sıcaklıklarda, otomatik şanzımanın
ısınması yaklaşık beş dakika sürer.
Vites kolu P konumunda olmalıdır.
Otomatik marş motoru kontrolü Bu fonksiyon motor start sürecini
kontrol eder. Sürücü kontak
anahtarını 3. konumda tutmak
zorunda kalmaz. Devreye girdiğinde
motor çalışır konuma gelene kadar
sistem otomatik olarak ateşleme
yapar. Kontrol prosedürü dolayısıyla
motor çalıştırma işlemi kısa bir
bekleme süresinin ardından
gerçekleşir.Motorun çalıştırılamama sebepleri
şunlar olabilir:
● Debriyaj pedalının basılmaması (manuel şanzımanda).
● Fren pedalına basılmaması ve vites kolunun P veya N
konumuna getirilmemesi
(otomatik şanzıman).
● Zaman aşımı.
Turbo motor ısınması
Motor çalıştırıldığında kullanılabilir torku kısa bir süre için sınırlı olabilir,
bu durum özellikle soğuk motor için geçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.
Yakıt kesme
Örneğin uzun rampa inerken araç
vitese takılı ama gaz pedalına
basılmıyorsa, aşırı devirlenme
sırasında yakıt beslemesi otomatik
olarak kesilir.
Sürüş koşullarına bağlı olarak yakıt
kesme işlemi aktif olmaktan
çıkarılabilir.

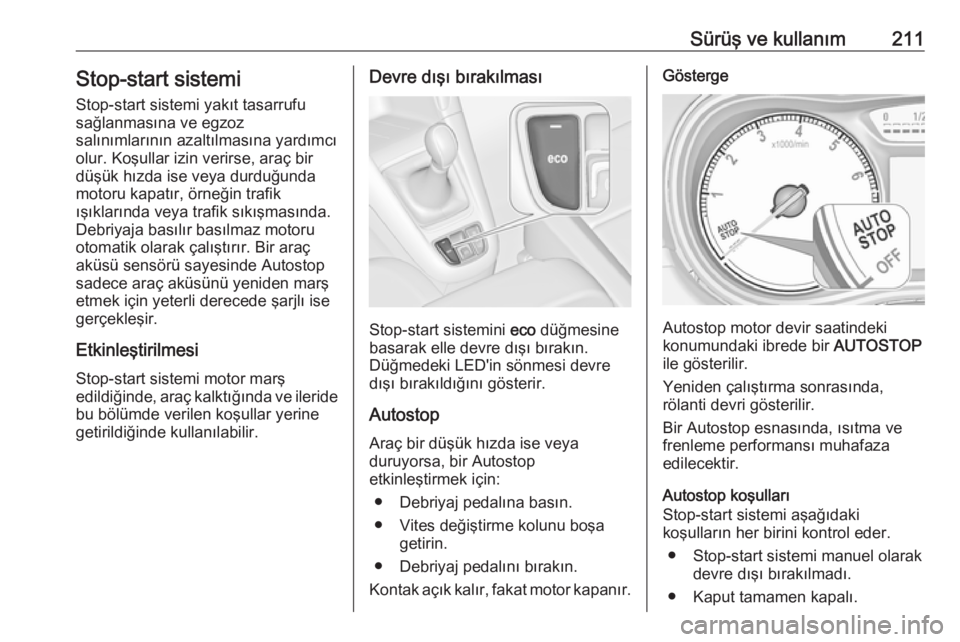

Sürüş ve kullanım211Stop-start sistemi
Stop-start sistemi yakıt tasarrufu
sağlanmasına ve egzoz
salınımlarının azaltılmasına yardımcı
olur. Koşullar izin verirse, araç bir
düşük hızda ise veya durduğunda
motoru kapatır, örneğin trafik
ışıklarında veya trafik sıkışmasında.
Debriyaja basılır basılmaz motoru
otomatik olarak çalıştırır. Bir araç
aküsü sensörü sayesinde Autostop
sadece araç aküsünü yeniden marş
etmek için yeterli derecede şarjlı ise
gerçekleşir.
Etkinleştirilmesi Stop-start sistemi motor marş
edildiğinde, araç kalktığında ve ileride bu bölümde verilen koşullar yerine
getirildiğinde kullanılabilir.Devre dışı bırakılması
Stop-start sistemini eco düğmesine
basarak elle devre dışı bırakın.
Düğmedeki LED'in sönmesi devre
dışı bırakıldığını gösterir.
Autostop Araç bir düşük hızda ise veyaduruyorsa, bir Autostop
etkinleştirmek için:
● Debriyaj pedalına basın.
● Vites değiştirme kolunu boşa getirin.
● Debriyaj pedalını bırakın.
Kontak açık kalır, fakat motor kapanır.
Gösterge
Autostop motor devir saatindeki
konumundaki ibrede bir AUTOSTOP
ile gösterilir.
Yeniden çalıştırma sonrasında,
rölanti devri gösterilir.
Bir Autostop esnasında, ısıtma ve
frenleme performansı muhafaza
edilecektir.
Autostop koşulları
Stop-start sistemi aşağıdaki
koşulların her birini kontrol eder.
● Stop-start sistemi manuel olarak devre dışı bırakılmadı.
● Kaput tamamen kapalı.

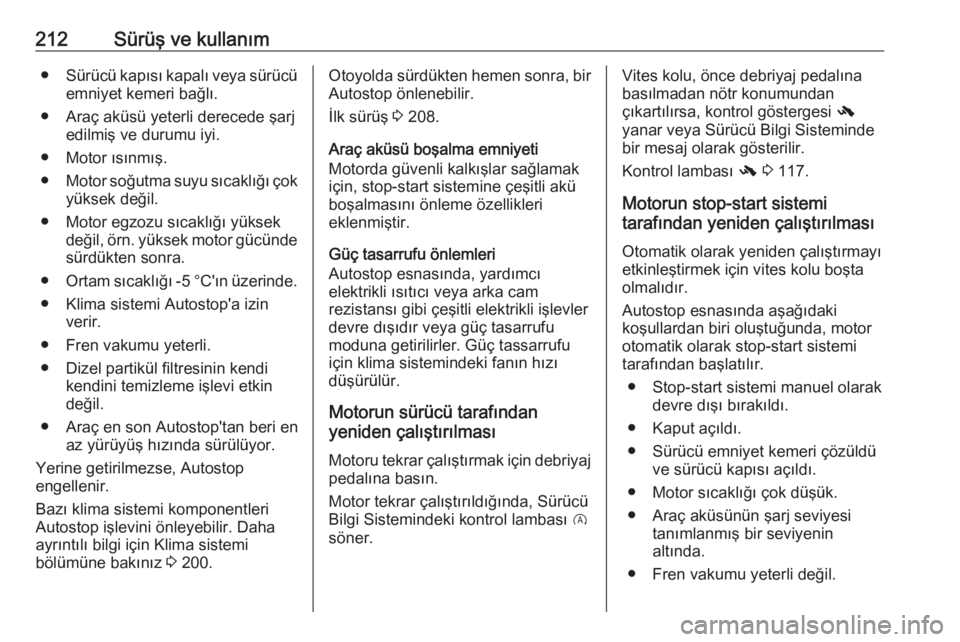

212Sürüş ve kullanım●Sürücü kapısı kapalı veya sürücü
emniyet kemeri bağlı.
● Araç aküsü yeterli derecede şarj edilmiş ve durumu iyi.
● Motor ısınmış.
● Motor soğutma suyu sıcaklığı çok
yüksek değil.
● Motor egzozu sıcaklığı yüksek değil, örn. yüksek motor gücünde
sürdükten sonra.
● Ortam sıcaklığı -5 °C'ın üzerinde.
● Klima sistemi Autostop'a izin verir.
● Fren vakumu yeterli. ● Dizel partikül filtresinin kendi kendini temizleme işlevi etkin
değil.
● Araç en son Autostop'tan beri en az yürüyüş hızında sürülüyor.
Yerine getirilmezse, Autostop
engellenir.
Bazı klima sistemi komponentleri
Autostop işlevini önleyebilir. Daha
ayrıntılı bilgi için Klima sistemi
bölümüne bakınız 3 200.Otoyolda sürdükten hemen sonra, bir
Autostop önlenebilir.
İlk sürüş 3 208.
Araç aküsü boşalma emniyeti
Motorda güvenli kalkışlar sağlamak için, stop-start sistemine çeşitli akü
boşalmasını önleme özellikleri
eklenmiştir.
Güç tasarrufu önlemleri
Autostop esnasında, yardımcı
elektrikli ısıtıcı veya arka cam
rezistansı gibi çeşitli elektrikli işlevler
devre dışıdır veya güç tasarrufu
moduna getirilirler. Güç tassarrufu
için klima sistemindeki fanın hızı
düşürülür.
Motorun sürücü tarafından
yeniden çalıştırılması
Motoru tekrar çalıştırmak için debriyaj
pedalına basın.
Motor tekrar çalıştırıldığında, Sürücü
Bilgi Sistemindeki kontrol lambası D
söner.Vites kolu, önce debriyaj pedalına
basılmadan nötr konumundan
çıkartılırsa, kontrol göstergesi -
yanar veya Sürücü Bilgi Sisteminde
bir mesaj olarak gösterilir.
Kontrol lambası - 3 117.
Motorun stop-start sistemi
tarafından yeniden çalıştırılması
Otomatik olarak yeniden çalıştırmayı
etkinleştirmek için vites kolu boşta
olmalıdır.
Autostop esnasında aşağıdaki
koşullardan biri oluştuğunda, motor
otomatik olarak stop-start sistemi
tarafından başlatılır.
● Stop-start sistemi manuel olarak devre dışı bırakıldı.
● Kaput açıldı.
● Sürücü emniyet kemeri çözüldü ve sürücü kapısı açıldı.
● Motor sıcaklığı çok düşük.
● Araç aküsünün şarj seviyesi tanımlanmış bir seviyenin
altında.
● Fren vakumu yeterli değil.

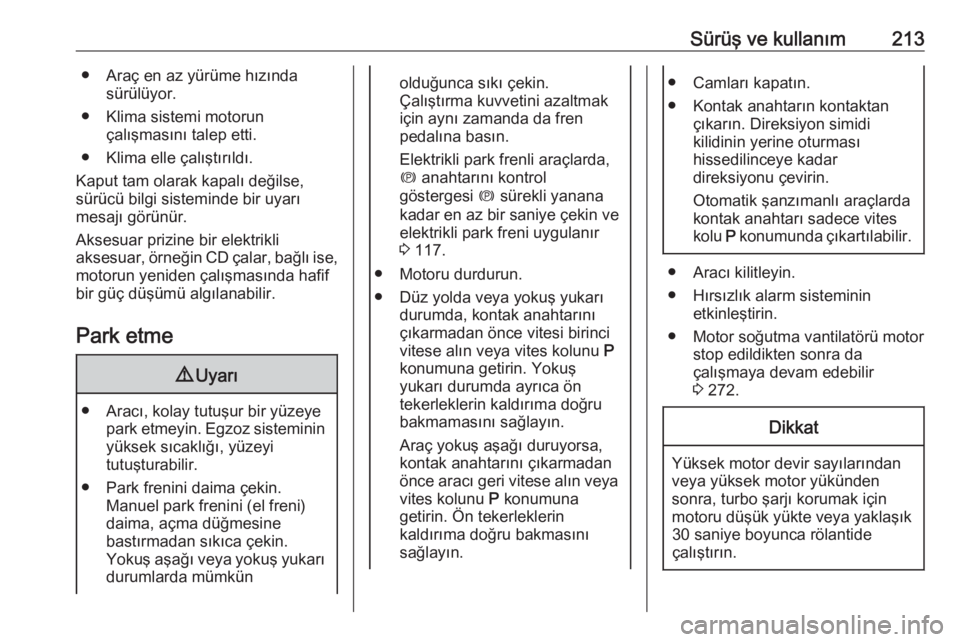

Sürüş ve kullanım213● Araç en az yürüme hızındasürülüyor.
● Klima sistemi motorun çalışmasını talep etti.
● Klima elle çalıştırıldı.
Kaput tam olarak kapalı değilse, sürücü bilgi sisteminde bir uyarı
mesajı görünür.
Aksesuar prizine bir elektrikli
aksesuar, örneğin CD çalar, bağlı ise,
motorun yeniden çalışmasında hafif
bir güç düşümü algılanabilir.
Park etme9 Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı
durumlarda mümkün
olduğunca sıkı çekin.
Çalıştırma kuvvetini azaltmak için aynı zamanda da fren
pedalına basın.
Elektrikli park frenli araçlarda,
m anahtarını kontrol
göstergesi m sürekli yanana
kadar en az bir saniye çekin ve
elektrikli park freni uygulanır
3 117.
● Motoru durdurun.
● Düz yolda veya yokuş yukarı durumda, kontak anahtarını
çıkarmadan önce vitesi birinci
vitese alın veya vites kolunu P
konumuna getirin. Yokuş
yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.
Araç yokuş aşağı duruyorsa,
kontak anahtarını çıkarmadan
önce aracı geri vitese alın veya vites kolunu P konumuna
getirin. Ön tekerleklerin
kaldırıma doğru bakmasını
sağlayın.● Camları kapatın.
● Kontak anahtarın kontaktan çıkarın. Direksiyon simidi
kilidinin yerine oturması
hissedilinceye kadar
direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
● Aracı kilitleyin.
● Hırsızlık alarm sisteminin etkinleştirin.
● Motor soğutma vantilatörü motor stop edildikten sonra da
çalışmaya devam edebilir
3 272.
Dikkat
Yüksek motor devir sayılarından
veya yüksek motor yükünden
sonra, turbo şarjı korumak için
motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide
çalıştırın.

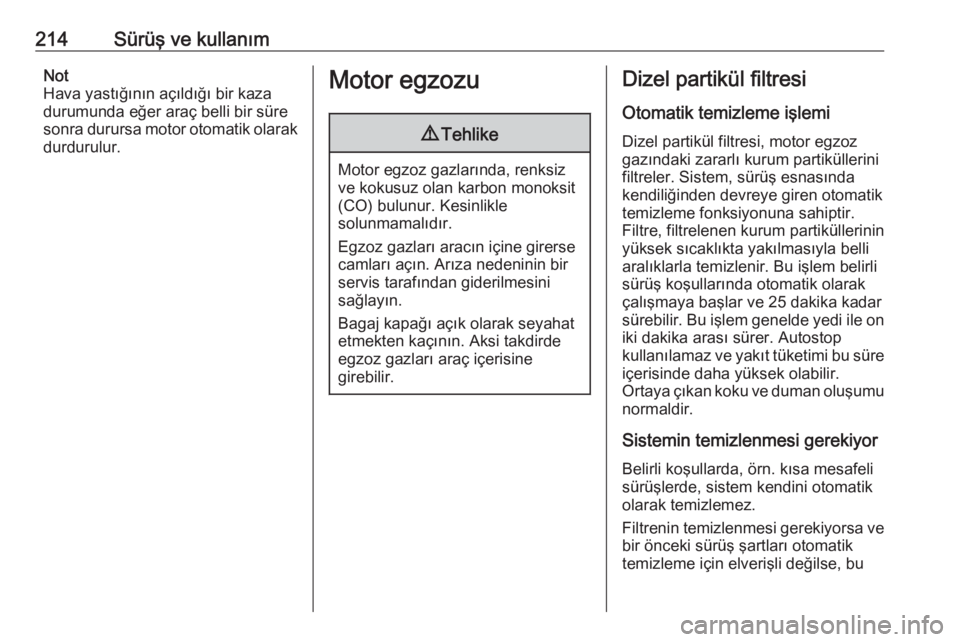

214Sürüş ve kullanımNot
Hava yastığının açıldığı bir kaza
durumunda eğer araç belli bir süre
sonra durursa motor otomatik olarak durdurulur.Motor egzozu9 Tehlike
Motor egzoz gazlarında, renksiz
ve kokusuz olan karbon monoksit
(CO) bulunur. Kesinlikle
solunmamalıdır.
Egzoz gazları aracın içine girerse
camları açın. Arıza nedeninin bir
servis tarafından giderilmesini
sağlayın.
Bagaj kapağı açık olarak seyahat
etmekten kaçının. Aksi takdirde
egzoz gazları araç içerisine
girebilir.
Dizel partikül filtresi
Otomatik temizleme işlemi Dizel partikül filtresi, motor egzoz
gazındaki zararlı kurum partiküllerini
filtreler. Sistem, sürüş esnasında
kendiliğinden devreye giren otomatik
temizleme fonksiyonuna sahiptir.
Filtre, filtrelenen kurum partiküllerinin
yüksek sıcaklıkta yakılmasıyla belli
aralıklarla temizlenir. Bu işlem belirli
sürüş koşullarında otomatik olarak
çalışmaya başlar ve 25 dakika kadar
sürebilir. Bu işlem genelde yedi ile on iki dakika arası sürer. Autostop
kullanılamaz ve yakıt tüketimi bu süre
içerisinde daha yüksek olabilir.
Ortaya çıkan koku ve duman oluşumu
normaldir.
Sistemin temizlenmesi gerekiyor
Belirli koşullarda, örn. kısa mesafeli
sürüşlerde, sistem kendini otomatik olarak temizlemez.
Filtrenin temizlenmesi gerekiyorsa ve
bir önceki sürüş şartları otomatik
temizleme için elverişli değilse, bu

Sürüş ve kullanım215durum % öğesinin yanmasıyla
gösterilir ve Sürücü Bilgi Sisteminde
bir uyarı mesajı görüntülenir.
Dizel partikül filtresi dolduğunda bir
uyarı mesajıyla birlikte % yanar.
Temizleme işlemini en kısa zamanda
başlatın.
Dizel partikül filtresi maksimum dolum
seviyesine ulaştığında, bir uyarı
mesajıyla birlikte % yanıp söner.
Motorda hasar oluşmasını
engellemek için temizleme işlemini
derhal başlatın.
Kendi kendini temizleme işlemini
etkinleştirme
Temizleme işlemini başlatmak için,
sürüşe devam edin, motor devir
sayısını dakikada 2000 devirin altına düşürmeyin. Gerekirse vites
küçültün. Dizel partikül filtresi
temizleme işlemi başlar.
Temizleme işlemi yüksek motor
devirleri ve yüklerinde daha hızlı
tamamlanır.Otomatik temizleme işlemi sona
erdiğinde, kontrol lambası % söner.
Kendi kendini temizleme işlemi
tamamlanana kadar sürmeye devam
edin.Dikkat
Mümkünse, temizleme işlemini
yarıda kesmeyin. Atölye
tarafından yapılacak servis veya
onarım ihtiyacından kaçınmak
için, temizleme işlemi
tamamlanana dek aracı sürün.
Temizleme işlemi mümkün değil
Herhangi bir nedenden ötürü
temizleme mümkün değilse, kontrol
göstergesi Z yanar ve Sürücü Bilgi
Sisteminde bir uyarı mesajı görünür.
Motorun gücü azaltılabilir. En kısa
zamanda bir servise başvurun.
Katalitik konvertör
Katalitik konvertör, egzoz gazında
bulunan sağlığa zararlı maddelerin
oranını düşürür.
Dikkat
Sayfa 3 256, 3 326'de belirtilen
kaliteli yakıtların haricindeki
yakıtlar katalitik konvertöre veya
elektronik komponentlere hasar
verebilir.
Yanmamış yakıtın katalitik konvertöre girmesi, aşırı ısınmaya ve katalitik konvertörün hasar
görmesine neden olabilir. Bu
nedenle marş basma sırasında
marş motorunu gereksiz olarak
uzun süre çalıştırmaktan, yakıt
deposu boşalıncaya kadar
aracınızı sürmekten ve aracı iterek
veya çekerek motoru
çalıştırmaktan kaçının.
Erken ateşleme, soğuk çalıştırmadan
sonra düzensiz çalışma, önemli
motor gücü kaybı veya başka olağan
dışı bir çalışma olması halinde, en
kısa zamanda bir servisine
başvurmanızı tavsiye ederiz. Acil
durumda sürüş kısa süreliğine devam
ettirilebilir, bu durumda araç hızını ve motor devrini arttırmayın.

216Sürüş ve kullanımAdBlue
Genel Bilgiler Seçici katalitik redüksiyon
(BlueInjection), egzoz
emisyonundaki azot oksitleri önemli
ölçüde azaltmak için kullanılan bir
yöntemdir. Bu da, egzoz sistemine bir
Dizel Egzoz Sıvısı (DEF) enjekte
edilerek elde edilir. Sıvı tarafından
salınan amonyak egzozdan gelen
azotlu gazlarla (NO x) reaksiyona girer
ve onu azot ve suya dönüştürür.
Bu sıvının adı AdBlue ®
'dur. % 32 üre
ve % 68 sudan oluşan toksik olmayan, parlamaz, renksiz ve
kokusuz bir sıvıdır.9 Uyarı
AdBlue'nun gözlerinize veya
cildinize temas etmesinden
kaçının.
Gözünüz veya cildinize temas
etmesi halinde, suyla yıkayın.
Dikkat
AdBlue'nun boyaya temas
etmesinden kaçının.
Temas etmesi halinde, suyla
yıkayın.
AdBlue, yaklaşık -11 °C sıcaklıkta
donar. Araç bir AdBlue ön ısıtıcısıyla
donatıldığı için, düşük sıcaklıklarda
da emisyon azaltımı sağlanır. AdBlue
ön ısıtıcısı otomatik çalışır.
Tipik AdBlue tüketimi B16DTH veya
B16DTJ motora sahip araçlar için
1000 km başına yakl. 1,2 litre,
B20DTH motora sahip araçlarda ise 1000 km başına yakl. iki litredir.
Tüketim, sürüş tarzına (örn. yüksek yük veya römork çekme) bağlı olarak
daha yüksek de olabilir.
AdBlue deposu Yaklaşık beş litrelik kalan hacimde,
bir sıvı seviye anahtarı bulunur. Uyarı
mesajları sadece o eşiğin altında
görüntülenir. Tank hacmi 3 331.
Seviye uyarıları
Hesaplanan AdBlue menziline bağlı
olarak, Sürücü bilgi sisteminde farklı
mesajlar görüntülenir. Mesajlar ve
kısıtlamalar yasal bir gerekliliktir.
İlk olası uyarı AdBlue Menzili: 2400
km'dir .
Bu uyarı, hesaplanan menzille birlikte
kısa süreli olarak bir kez çıkacaktır.
Sürüş, hiçbir kısıtlama olmaksızın
mümkündür.
Bir sonraki uyarı seviyesine, menzil 1750 km'nin altına düştüğünde girilir.
Geçerli menzille birlikte mesaj kontak her açıldığında görüntülenecek veonaylanması gerekecektir 3 123. Bir
sonraki seviyeye girmeden önce
AdBlue'yu doldurun.
AdBlue menzili 900 km'nin altına
düştüğünde, aşağıdaki uyarı
mesajları sırayla görüntülenir ve iptal
edilemez:
● AdBlue Az Şimdi Doldur
● Motorun Yeniden Çalış. Önlendi
900 km .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.

Sürüş ve kullanım217Not
AdBlue tüketiminin yüksek olması halinde, Sürücü Bilgi Sistemi daha önceki uyarı aşamaları olmadan bu
uyarıyı görüntüleyebilir.
Son uyarı seviyesine AdBlue tankı
boşaldığında girilir. Motorun yeniden
çalıştırılması mümkün değildir.
Aşağıdaki uyarı mesajları sırayla
gösterilir ve iptal edilemez:
● AdBlue Boş Şimdi Doldur
● Motor Yeniden Çalışmıyor .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.
Motorun çalışması aktif şekilde
engellenerek, aşağıdaki mesaj
görüntülenir:
Aracı Çalıştırmak için AdBlue
Doldurun .
Tank AdBlue ile tamamen
doldurulmalıdır, aksi takdirde
motorun yeniden çalıştırılması
mümkün değildir.Yüksek emisyon uyarılar
Egzoz emisyonu belli bir değerin
üzerine çıkarsa, Sürücü bilgi
sisteminde menzil uyarılarına benzer
uyarılar görüntülenir.
Egzoz sisteminin kontrol ettirilmesi
yönünde talepler ve en sonunda da
motorun yeniden çalıştırılmasının
önlendiğine dair bir duyuru
görüntülenir. Bu kısıtlamalar yasal bir
zorunluluktur.
Yardım için bir servise danışın.
AdBlue doldurmaDikkat
Sadece Avrupa standartları
DIN 70 070 ve ISO 22241-1 ile
uyumlu AdBlue ürünleri kullanın.
Katkı maddesi kullanmayın.
AdBlue'yu sulandırmayın.
Aksi takdirde, seçici katalitik
redüksiyon sistemi zarar görebilir.
Not
Bir dolum istasyonunda binek
araçlara uygun ağızlı bir dolum
pompasının bulunmadığı hallerde,
geri sıçrama ve taşmayı önlemek ve tanktan gelen buharların içeride
kalıp dışarıya çıkmamalarını
sağlamak için, sadece ikmal için
sızdırmaz dolum adaptörü olan
AdBlue şişeleri veya kutuları
kullanın. Şişe ve kutu ambalajlı
AdBlue birçok dolum istasyonunda
mevcuttur ve örn. Opel bayileri ve
diğer perakende satış noktalarında
satın alınabilir.
AdBlue'nun dayanıklılığı sınırlı
olduğu için, doldurmadan önce son
kullanım tarihini kontrol edin.
Not
AdBlue'nun doldurulması, ancak tank içindeki yukarıda bahsi geçen
sıvı seviye anahtarının devrede
olması halinde tespit edilebilir.
AdBlue ikmalinin başarılı bir şekilde
algılanmaması halinde:

218Sürüş ve kullanım1. Aracı, sürekli olarak 20 km/saathızın üzerinde 10 dakika
boyunca kesintisiz şekilde sürün.
2. AdBlue ikmali başarılı şekilde algılandığı takdirde, AdBlue
kaynağı sürüş kısıtlamaları ortadan kalkar.
AdBlue ikmali hala algılanmazsa, bir
atölyeden yardım isteyin.
-11 °C'ın altındaki sıcaklıklarda
AdBlue eklenmesi gerekiyorsa,
AdBlue'nun eklenmesi sistem
tarafından algılanmayabilir. Bu
durumda, AdBlue sıvı hale gelene kadar aracı daha yüksek ortam
sıcaklığında bir yere park edin.
Not
Koruyucu kapağı dolum boğazından çevirerek çıkarırken, amonyak
buğusu çıkabilir. Buğu nahoş bir
kokuya sahip olduğundan
solumayın. Buğu solunduğunda
zararlı değildir.
AdBlue tankı tamamen
doldurulmalıdır. Motorun yeniden
çalıştırılmasının önlendiğine dair
mesaj halihazırda görüntülenmişse
bu yapılmalıdır.Araç düz bir zeminde park edilmiş
olmalıdır.
AdBlue'nun dolum ağzı, aracın sağ
arka tarafında bulunan yakıt dolum
kapağının arkasında yer alır.
Yakıt deposu kapağının kilidi araç
kilitleri açık ise açılabilir.
1. Anahtarı kontaktan çıkarın.
2. Aracın içine giren amonyak dumanı önlemek için tüm kapıları
kapatın.
3. Yakıt deposu kapağını (dış kapak) kapağa bastırarak serbest
konuma getirin 3 259.
4. Doldurma ağzındaki koruyucu
kapağı açın.
5. AdBlue kutusunu açın.
6. Hortumun bir ucunu kutuya takın ve diğer ucunu da dolumboğazına vidalayın.
7. Kutuyu boşalana veya kutudan sıvı akışı sona erene kadar
kaldırın. Bu, beş dakika kadar
zaman alabilir.
8. Hortumu boşaltmak için kutuyu yere koyun, 15 dakika bekleyin.
9. Hortumu dolum boğazından çıkarın.
10. Koruyucu kapağı takın ve geçene
kadar saat yönünde çevirin.
Not
AdBlue kutusunu çevre
yönetmeliklerine uygun şekilde atın.
Hortum, AdBlue kurumadan temiz
suyla yıkandıktan sonra
kullanılabilir.
