OPEL ZAFIRA C 2018 Sürücü El Kitabı (in Turkish)

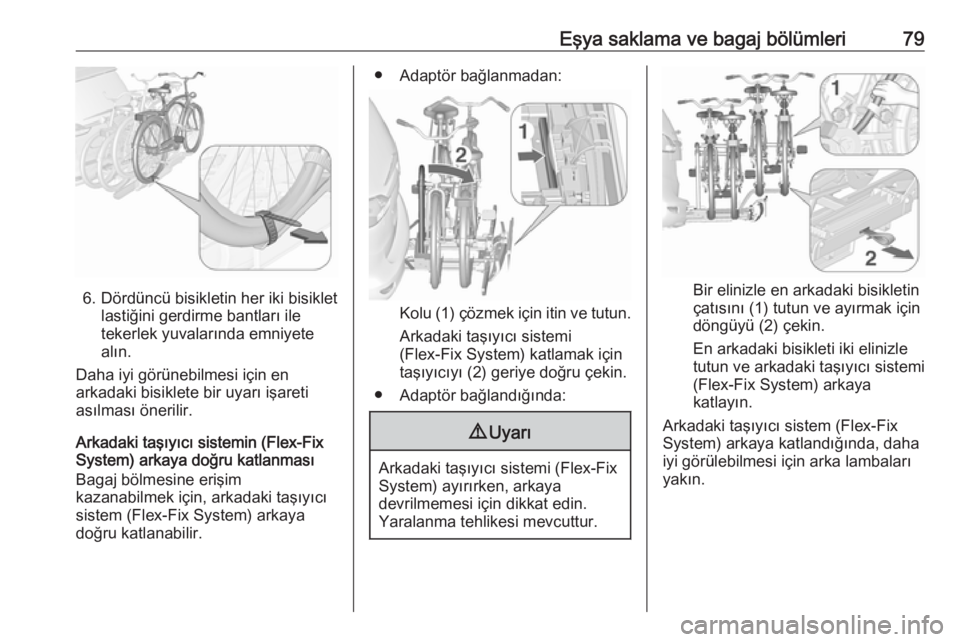

Eşya saklama ve bagaj bölümleri79
6. Dördüncü bisikletin her iki bisikletlastiğini gerdirme bantları ile
tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix System) arkaya doğru katlanması
Bagaj bölmesine erişim
kazanabilmek için, arkadaki taşıyıcı
sistem (Flex-Fix System) arkaya
doğru katlanabilir.
● Adaptör bağlanmadan:
Kolu (1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi
(Flex-Fix System) katlamak için
taşıyıcıyı (2) geriye doğru çekin.
● Adaptör bağlandığında:
9 Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.
Bir elinizle en arkadaki bisikletin
çatısını (1) tutun ve ayırmak için
döngüyü (2) çekin.
En arkadaki bisikleti iki elinizle
tutun ve arkadaki taşıyıcı sistemi
(Flex-Fix System) arkaya
katlayın.
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.

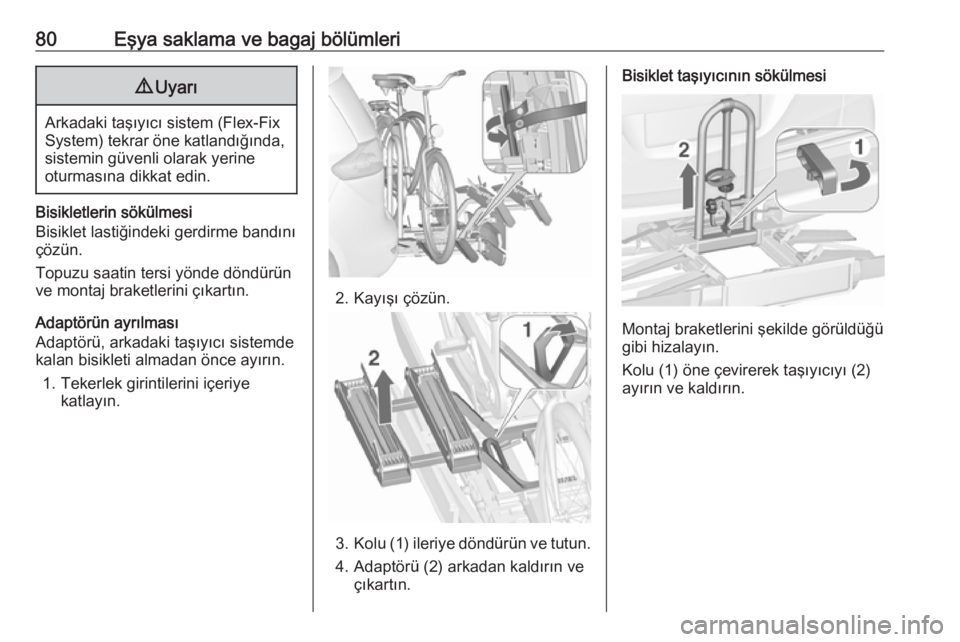

80Eşya saklama ve bagaj bölümleri9Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Bisiklet lastiğindeki gerdirme bandını
çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
kalan bisikleti almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.
2. Kayışı çözün.
3.Kolu (1) ileriye döndürün ve tutun.
4. Adaptörü (2) arkadan kaldırın ve çıkartın.
Bisiklet taşıyıcının sökülmesi
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu (1) öne çevirerek taşıyıcıyı (2)
ayırın ve kaldırın.

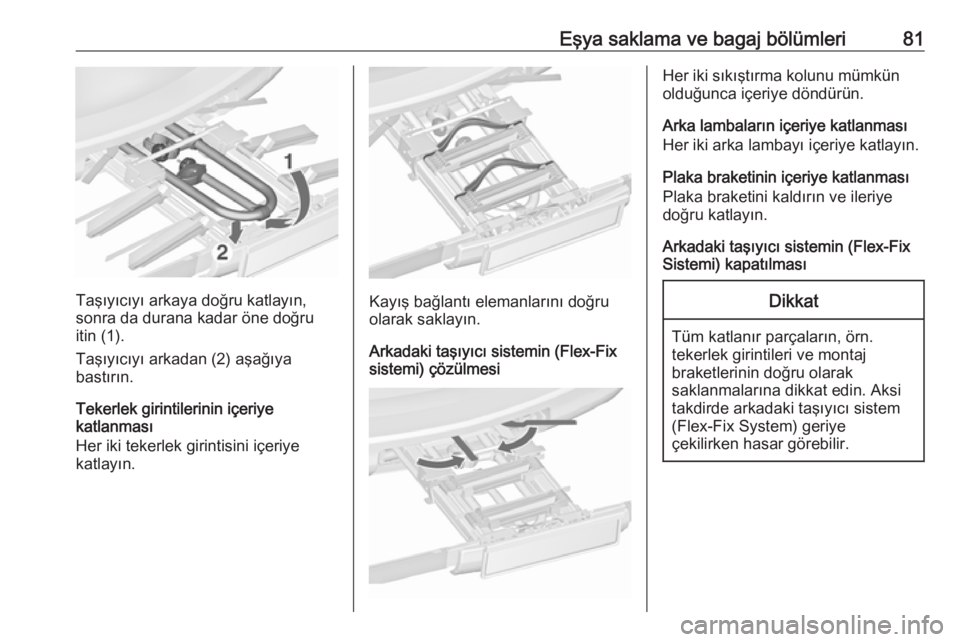

Eşya saklama ve bagaj bölümleri81
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru
itin (1).
Taşıyıcıyı arkadan (2) aşağıya
bastırın.
Tekerlek girintilerinin içeriye
katlanması
Her iki tekerlek girintisini içeriye
katlayın.Kayış bağlantı elemanlarını doğru
olarak saklayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün.
Arka lambaların içeriye katlanması
Her iki arka lambayı içeriye katlayın.
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, örn.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.

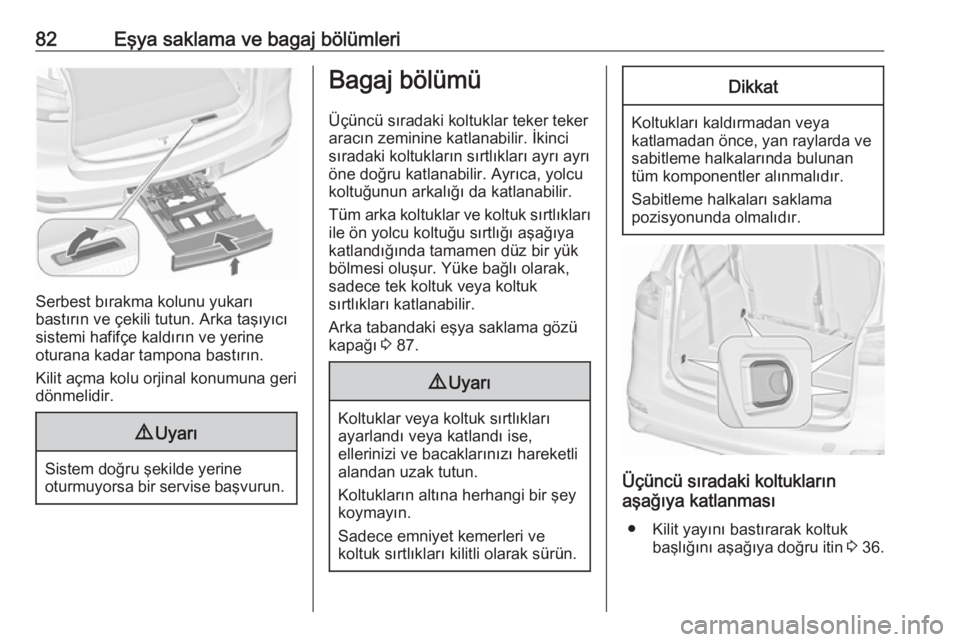

82Eşya saklama ve bagaj bölümleri
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Arka taşıyıcı sistemi hafifçe kaldırın ve yerine
oturana kadar tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.
9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Üçüncü sıradaki koltuklar teker teker
aracın zeminine katlanabilir. İkinci
sıradaki koltukların sırtlıkları ayrı ayrı
öne doğru katlanabilir. Ayrıca, yolcu
koltuğunun arkalığı da katlanabilir.
Tüm arka koltuklar ve koltuk sırtlıkları
ile ön yolcu koltuğu sırtlığı aşağıya
katlandığında tamamen düz bir yük
bölmesi oluşur. Yüke bağlı olarak,
sadece tek koltuk veya koltuk
sırtlıkları katlanabilir.
Arka tabandaki eşya saklama gözü
kapağı 3 87.9 Uyarı
Koltuklar veya koltuk sırtlıkları
ayarlandı veya katlandı ise,
ellerinizi ve bacaklarınızı hareketli
alandan uzak tutun.
Koltukların altına herhangi bir şey
koymayın.
Sadece emniyet kemerleri ve
koltuk sırtlıkları kilitli olarak sürün.
Dikkat
Koltukları kaldırmadan veya
katlamadan önce, yan raylarda ve sabitleme halkalarında bulunan
tüm komponentler alınmalıdır.
Sabitleme halkaları saklama
pozisyonunda olmalıdır.
Üçüncü sıradaki koltukların
aşağıya katlanması
● Kilit yayını bastırarak koltuk başlığını aşağıya doğru itin 3 36.

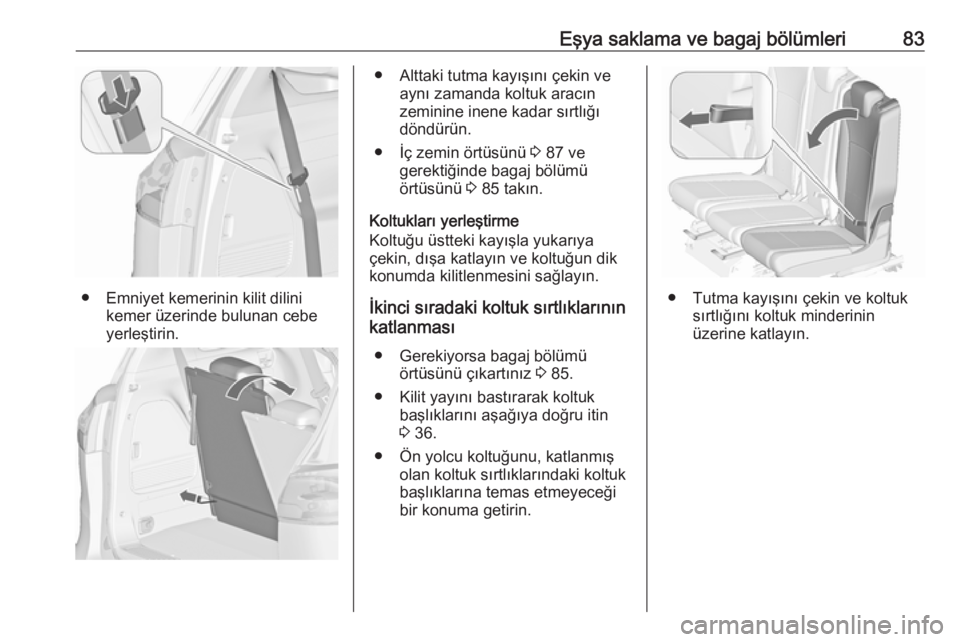

Eşya saklama ve bagaj bölümleri83
● Emniyet kemerinin kilit dilinikemer üzerinde bulunan cebe
yerleştirin.
● Alttaki tutma kayışını çekin ve aynı zamanda koltuk aracın
zeminine inene kadar sırtlığı
döndürün.
● İç zemin örtüsünü 3 87 ve
gerektiğinde bagaj bölümü
örtüsünü 3 85 takın.
Koltukları yerleştirme
Koltuğu üstteki kayışla yukarıya
çekin, dışa katlayın ve koltuğun dik
konumda kilitlenmesini sağlayın.
İkinci sıradaki koltuk sırtlıklarının
katlanması
● Gerekiyorsa bagaj bölümü örtüsünü çıkartınız 3 85.
● Kilit yayını bastırarak koltuk başlıklarını aşağıya doğru itin
3 36.
● Ön yolcu koltuğunu, katlanmış olan koltuk sırtlıklarındaki koltukbaşlıklarına temas etmeyeceği
bir konuma getirin.
● Tutma kayışını çekin ve koltuk sırtlığını koltuk minderinin
üzerine katlayın.

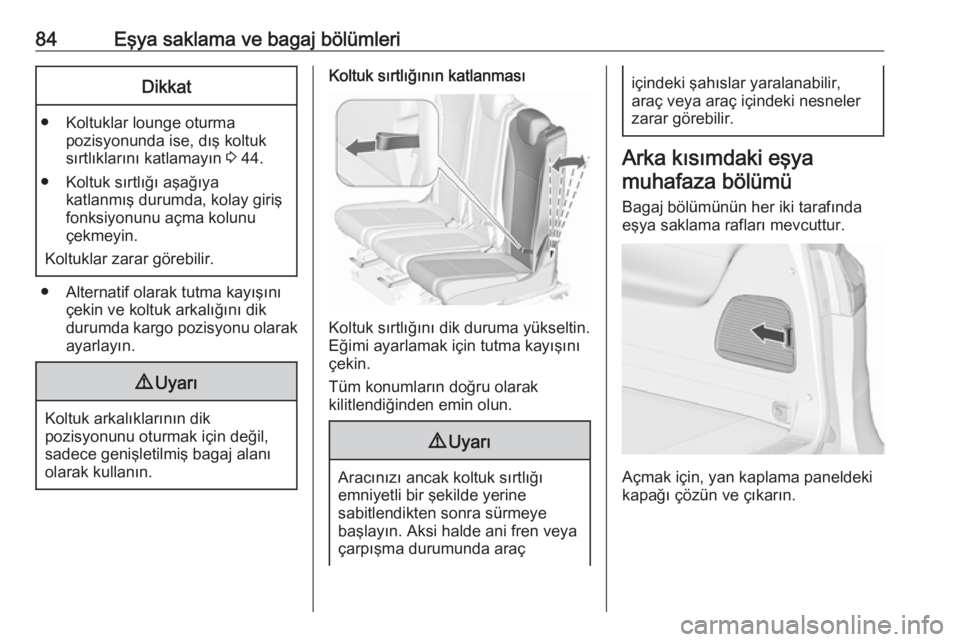

84Eşya saklama ve bagaj bölümleriDikkat
● Koltuklar lounge oturmapozisyonunda ise, dış koltuk
sırtlıklarını katlamayın 3 44.
● Koltuk sırtlığı aşağıya katlanmış durumda, kolay giriş
fonksiyonunu açma kolunu
çekmeyin.
Koltuklar zarar görebilir.
● Alternatif olarak tutma kayışını çekin ve koltuk arkalığını dik
durumda kargo pozisyonu olarak
ayarlayın.
9 Uyarı
Koltuk arkalıklarının dik
pozisyonunu oturmak için değil, sadece genişletilmiş bagaj alanıolarak kullanın.
Koltuk sırtlığının katlanması
Koltuk sırtlığını dik duruma yükseltin.
Eğimi ayarlamak için tutma kayışını
çekin.
Tüm konumların doğru olarak
kilitlendiğinden emin olun.
9 Uyarı
Aracınızı ancak koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren veya
çarpışma durumunda araç
içindeki şahıslar yaralanabilir,
araç veya araç içindeki nesneler
zarar görebilir.
Arka kısımdaki eşya
muhafaza bölümü
Bagaj bölümünün her iki tarafında
eşya saklama rafları mevcuttur.
Açmak için, yan kaplama paneldeki
kapağı çözün ve çıkarın.

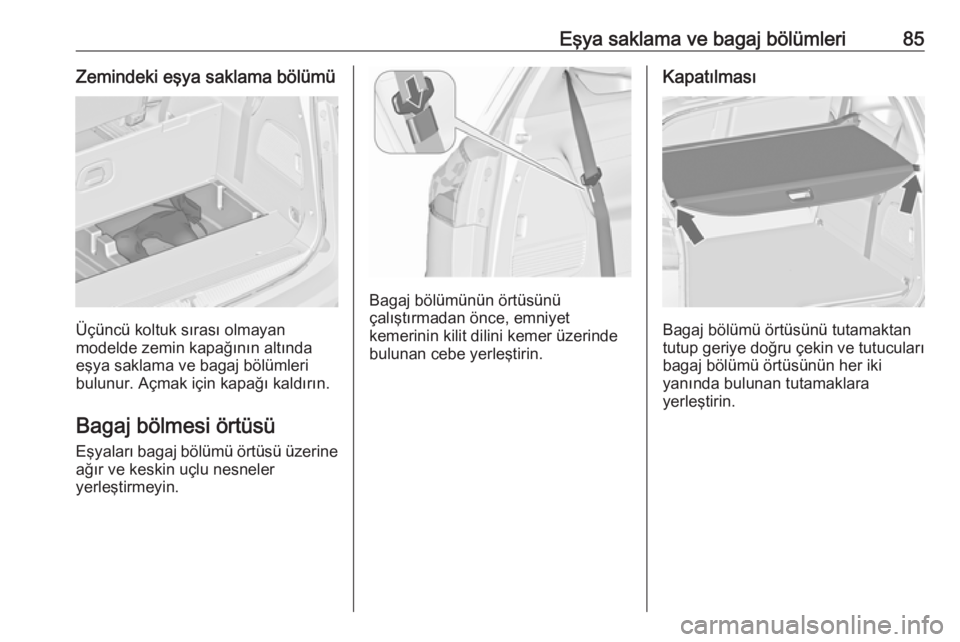

Eşya saklama ve bagaj bölümleri85Zemindeki eşya saklama bölümü
Üçüncü koltuk sırası olmayan
modelde zemin kapağının altında eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın.
Bagaj bölmesi örtüsü Eşyaları bagaj bölümü örtüsü üzerine
ağır ve keskin uçlu nesneler
yerleştirmeyin.
Bagaj bölümünün örtüsünü
çalıştırmadan önce, emniyet
kemerinin kilit dilini kemer üzerinde
bulunan cebe yerleştirin.
Kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.

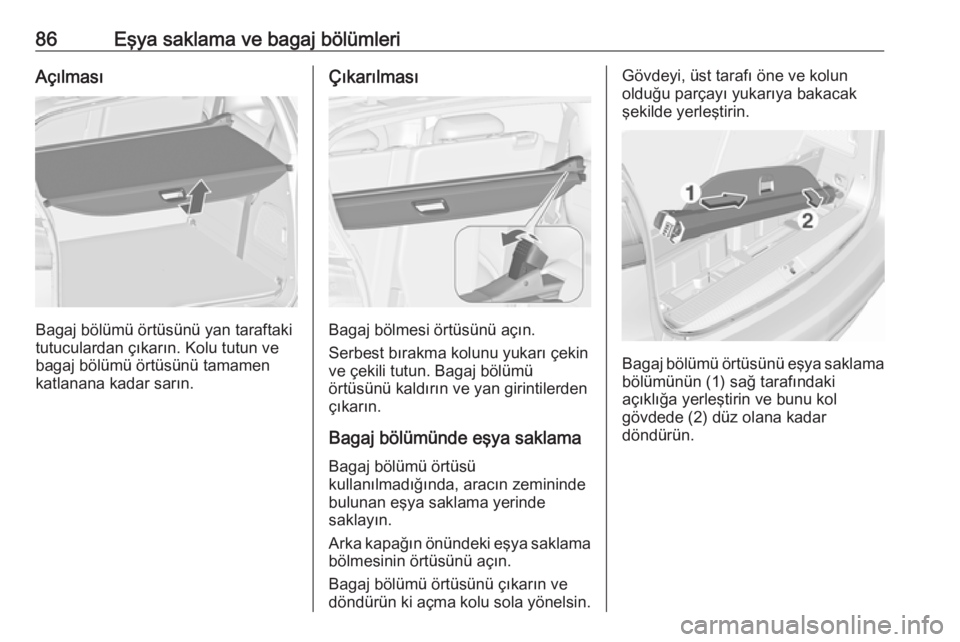

86Eşya saklama ve bagaj bölümleriAçılması
Bagaj bölümü örtüsünü yan taraftaki
tutuculardan çıkarın. Kolu tutun ve
bagaj bölümü örtüsünü tamamen
katlanana kadar sarın.
Çıkarılması
Bagaj bölmesi örtüsünü açın.
Serbest bırakma kolunu yukarı çekin
ve çekili tutun. Bagaj bölümü
örtüsünü kaldırın ve yan girintilerden
çıkarın.
Bagaj bölümünde eşya saklama
Bagaj bölümü örtüsü
kullanılmadığında, aracın zemininde
bulunan eşya saklama yerinde
saklayın.
Arka kapağın önündeki eşya saklama
bölmesinin örtüsünü açın.
Bagaj bölümü örtüsünü çıkarın ve
döndürün ki açma kolu sola yönelsin.
Gövdeyi, üst tarafı öne ve kolun
olduğu parçayı yukarıya bakacak
şekilde yerleştirin.
Bagaj bölümü örtüsünü eşya saklama
bölümünün (1) sağ tarafındaki
açıklığa yerleştirin ve bunu kol
gövdede (2) düz olana kadar
döndürün.

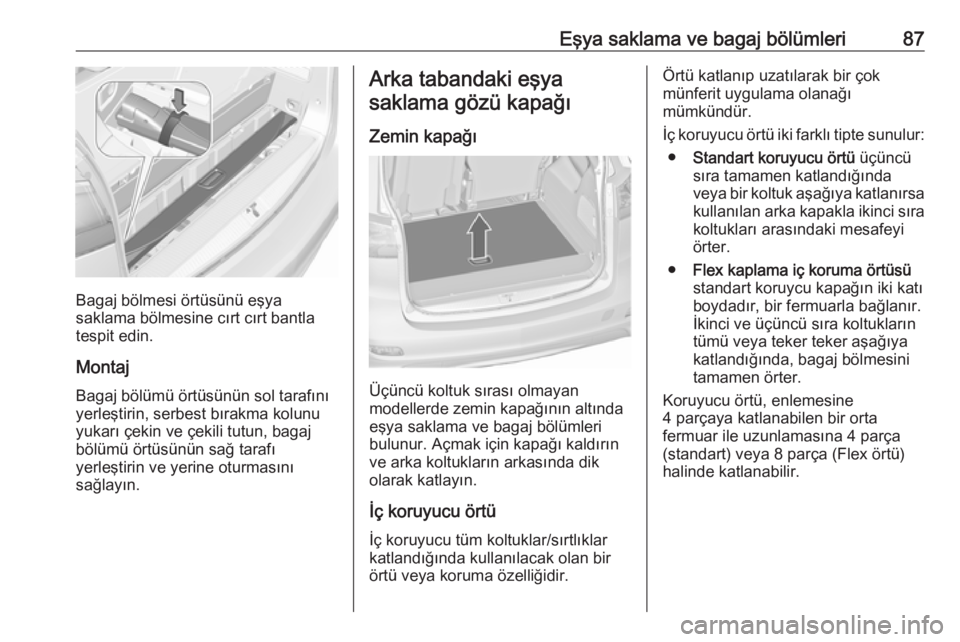

Eşya saklama ve bagaj bölümleri87
Bagaj bölmesi örtüsünü eşya
saklama bölmesine cırt cırt bantla tespit edin.
Montaj
Bagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafı
yerleştirin ve yerine oturmasını
sağlayın.
Arka tabandaki eşya
saklama gözü kapağı
Zemin kapağı
Üçüncü koltuk sırası olmayan
modellerde zemin kapağının altında
eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın
ve arka koltukların arkasında dik
olarak katlayın.
İç koruyucu örtü İç koruyucu tüm koltuklar/sırtlıklarkatlandığında kullanılacak olan bir
örtü veya koruma özelliğidir.
Örtü katlanıp uzatılarak bir çok
münferit uygulama olanağı
mümkündür.
İç koruyucu örtü iki farklı tipte sunulur: ● Standart koruyucu örtü üçüncü
sıra tamamen katlandığında
veya bir koltuk aşağıya katlanırsa
kullanılan arka kapakla ikinci sıra
koltukları arasındaki mesafeyi
örter.
● Flex kaplama iç koruma örtüsü
standart koruycu kapağın iki katı
boydadır, bir fermuarla bağlanır.
İkinci ve üçüncü sıra koltukların
tümü veya teker teker aşağıya
katlandığında, bagaj bölmesini
tamamen örter.
Koruyucu örtü, enlemesine
4 parçaya katlanabilen bir orta
fermuar ile uzunlamasına 4 parça
(standart) veya 8 parça (Flex örtü)
halinde katlanabilir.

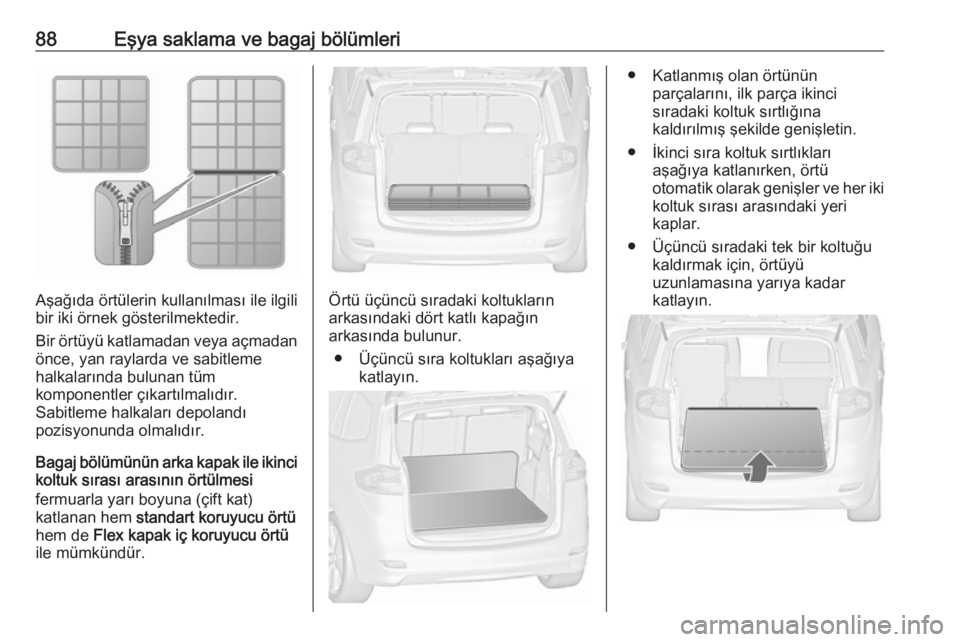

88Eşya saklama ve bagaj bölümleri
Aşağıda örtülerin kullanılması ile ilgili
bir iki örnek gösterilmektedir.
Bir örtüyü katlamadan veya açmadan önce, yan raylarda ve sabitleme
halkalarında bulunan tüm
komponentler çıkartılmalıdır.
Sabitleme halkaları depolandı
pozisyonunda olmalıdır.
Bagaj bölümünün arka kapak ile ikinci
koltuk sırası arasının örtülmesi
fermuarla yarı boyuna (çift kat)
katlanan hem standart koruyucu örtü
hem de Flex kapak iç koruyucu örtü
ile mümkündür.Örtü üçüncü sıradaki koltukların
arkasındaki dört katlı kapağın
arkasında bulunur.
● Üçüncü sıra koltukları aşağıya katlayın.
● Katlanmış olan örtünün parçalarını, ilk parça ikinci
sıradaki koltuk sırtlığına
kaldırılmış şekilde genişletin.
● İkinci sıra koltuk sırtlıkları aşağıya katlanırken, örtü
otomatik olarak genişler ve her iki
koltuk sırası arasındaki yeri
kaplar.
● Üçüncü sıradaki tek bir koltuğu kaldırmak için, örtüyü
uzunlamasına yarıya kadar
katlayın.
