OPEL ZAFIRA C 2018 Uživatelská příručka (in Czech)

Sedadla, zádržné prvky599Nebezpečí
Nepoužívejte dětské sedačky na
sedadle spolujezdce se zapnutým předním airbagem.
Štítek airbagu je umístěn na obou
stranách sluneční clony spolujezdce
na předním sedadle.
Vypnutí airbagu 3 60.
Systém čelních airbagů Systém čelních airbagů se skládá
z jednoho airbagu ve volantu
a jednoho v přístrojové desce na
straně předního spolujezdce.
Poznáte je podle nápisů AIRBAG.
Přední airbagy se naplní v případě předního nárazu o určité síle. Musí
být zapnuté zapalování.
Naplněné airbagy ztlumí náraz, čímž
značně sníží riziko zranění horní části
těla a hlavy cestujících na předních
sedadlech.
9 Varování
Optimální ochrana je poskytována
pouze se sedadlem ve správné
poloze.
Poloha sedadla 3 39.
Dbejte na to, aby v oblasti plnění airbagů nebyly žádné překážky.
Bezpečnostní pás správně
upevněte a bezpečně zajistěte.
Pouze potom je airbag schopen
poskytovat ochranu.
Boční airbagy
Systém bočních airbagů se skládá
z airbagu v opěradle každého
předního sedadla. Poznáte je podle
slova AIRBAG .
Boční airbagy se naplní v případě
bočního nárazu o určité síle. Musí být zapnuté zapalování.

60Sedadla, zádržné prvky
Naplněné airbagy ztlumí náraz, čímž
značně sníží riziko zranění horní části
těla a pánve při bočním nárazu.
9 Varování
Dbejte na to, aby v oblasti plnění
airbagu nebyly žádné překážky.
Poznámky
Používejte pouze ochranné potahy
sedadel, které byly pro vozidlo
schváleny. Dbejte na to, abyste
airbagy nezakryli.
Systém hlavových airbagů
Systém hlavových airbagů se skládá
z airbagu v rámu střechy na každé
straně. Poznáte je podle slova
AIRBAG na střešních sloupcích.
Hlavové airbagy se naplní v případě
bočního nárazu o určité síle. Musí být
zapnuté zapalování.
Naplněné airbagy ztlumí náraz, čímž
značně sníží riziko zranění hlavy při
bočním nárazu.
Systém hlavových airbagů nechrání
pasažéry sedící na třetí řadě sedadel.
9 Varování
Dbejte na to, aby v oblasti plnění
airbagu nebyly žádné překážky.
Háčky na madlech ve střešním
rámu jsou vhodné pouze pro
zavěšení lehkých částí oděvu bez
ramínek. V těchto kusech oděvu
neskladujte žádné předměty.
Vypnutí airbagu
Pokud je dětský zádržný systém
umístěn na tomto sedadle, musí být
systém airbagu předního spolujezdce vypnut. Systémy bočního airbagu,
hlavového airbagu, předpínačů pásů
a všech airbagů sedadla řidiče
zůstanou aktivní.

Sedadla, zádržné prvky61
Systém airbagu předního
spolujezdce lze vypnut klíčem
ovládaným spínačem na přístrojové
desce na straně spolujezdce.
Ke změně polohy použijte klíč od
vozidla:OFF * (Vypnuto):airbag předního
spolujezdce je
vypnut a v
případě nehody
se nenaplní. Na
středové konzole
trvale svítí
kontrolka OFF *
(Vypnuto).
Dětský zádržný
systém může být
nainstalován
podle tabulky
umístění
dětských
zádržných
systémů 3 65.
Dospělé osobě
není povoleno
obsadit sedadlo
předního
spolujezdceON V (Zapnuto):airbag předního
spolujezdce je
aktivován. Dětský zádržný systém
nesmí být
nainstalován9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém na sedadle se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby na sedadle
s vypnutým airbagem předního
spolujezdce.

62Sedadla, zádržné prvkyJestliže se kontrolka ONV rozsvítí na
cca. 60 sekund po zapnutí
zapalování, v případě kolize se
nafoukne systém airbagu předního
spolujezdce.
Pokud se současně rozsvítí obě
kontrolky, nastala v systému porucha.
Stav systému není rozpoznatelný,
proto není povoleno žádné osobě
obsadit sedadlo předního
spolujezdce. Obraťte se okamžitě na
servis.
Stav měňte pouze, když vozidlo stojí
a zapalování je vypnuto.
Stav zůstává stejný do příští změny.
Kontrolka vypnutí airbagu 3 115.Dětské zádržné prvky
Dětské zádržné systémy9 Nebezpečí
Při použití dětského zádržného
systému umístěného proti směru
jízdy na předním sedadle
spolujezdce se musí deaktivovat
systém airbagu předního sedadla
spolujezdce. To platí také pro
některé dětské zádržné systémy
umístěné po směru jízdy uvedené v tabulkách 3 65.
Vypnutí airbagu 3 60, štítek airbagu
3 55.
Doporučujeme dětský zádržný
systém, který je specificky upraven
pro vozidlo. Ohledně dalších
informací se obraťte na svou servisní dílnu.
Před upevněním dětské autosedačky upravte polohu hlavové opěrky 3 37.
Při používání dětského zádržného
systému věnujte pozornost
následujícímu způsobu používání
a instalačním pokynům a také
pokynům dodaným spolu s dětským
zádržným systémem.
Vždy dodržujte místní nebo národní předpisy. V některých zemích je na
určitých sedadlech zakázáno
používat dětské zádržné systémy.
Dětské zádržné systémy lze připevnit
pomocí následujících prvků:
● Tříbodový bezpečnostní pás
● Držáky ISOFIX
● Top-tether
Tříbodový bezpečnostní pás Dětské zádržné systémy lze připevnit
pomocí tříbodového bezpečnostního
pásu. V závislosti na velikosti
dětského zádržného systému mohou
být na vnější sedadla druhé řady
a sedadla tětí řady připevněny až dva dětské zádržné systémy. 3 65.

Sedadla, zádržné prvky63Držáky ISOFIX

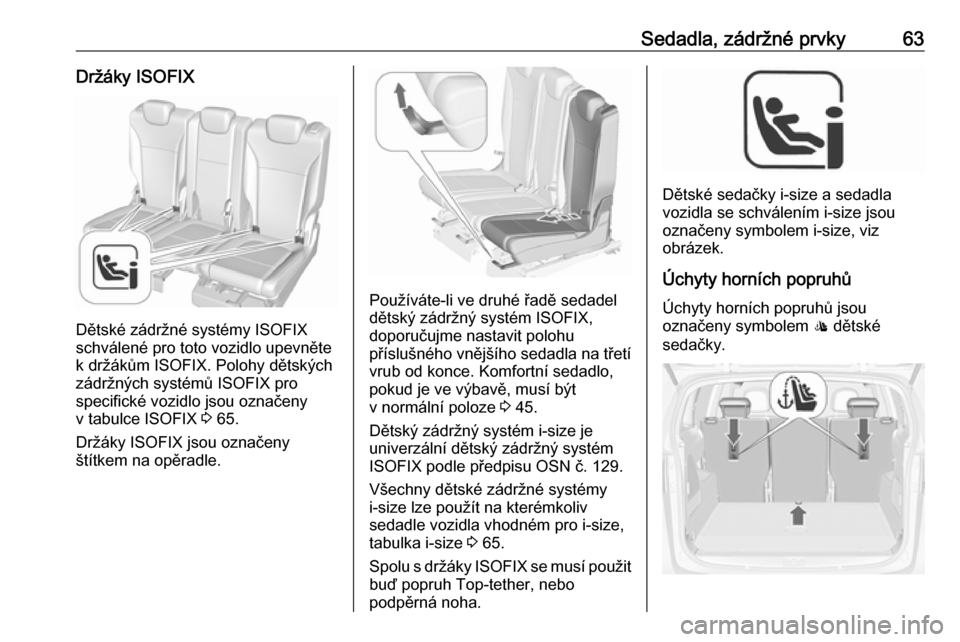

Dětské zádržné systémy ISOFIX
schválené pro toto vozidlo upevněte
k držákům ISOFIX. Polohy dětských
zádržných systémů ISOFIX pro
specifické vozidlo jsou označeny
v tabulce ISOFIX 3 65.
Držáky ISOFIX jsou označeny
štítkem na opěradle.
Používáte-li ve druhé řadě sedadel
dětský zádržný systém ISOFIX,
doporučujme nastavit polohu
příslušného vnějšího sedadla na třetí vrub od konce. Komfortní sedadlo,pokud je ve výbavě, musí být
v normální poloze 3 45.
Dětský zádržný systém i-size je
univerzální dětský zádržný systém
ISOFIX podle předpisu OSN č. 129.
Všechny dětské zádržné systémy
i-size lze použít na kterémkoliv
sedadle vozidla vhodném pro i-size,
tabulka i-size 3 65.
Spolu s držáky ISOFIX se musí použit
buď popruh Top-tether, nebo
podpěrná noha.
Dětské sedačky i-size a sedadla
vozidla se schválením i-size jsou
označeny symbolem i-size, viz
obrázek.
Úchyty horních popruhů Úchyty horních popruhů jsou
označeny symbolem : dětské
sedačky.

64Sedadla, zádržné prvkyKromě držáků ISOFIX upevněte horní
popruh Top-tether k úchytům pro
horní popruhy Top-tether.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
v tabulce označeny zkratkou IUF
3 65.
Volba vhodného zádržného
systému
Nejvhodnějším místem k připevněnídětského zádržného systému jsou
zadní sedadla.
Děti by měly používat co nejdéle
dětský zádržný systém instalovaný zády ke směru jízdy. Tím se zajistí, že
páteř dětí, která je stále velmi slabá,
je při nehodě vystavena mnohem
menšímu namáhání.
Vhodné jsou dětské zádržné
systémy, které splňují požadavky
platných předpisů OSN EHS. Zjistěte
v místních zákonech a předpisech, co
je povinné pro použití dětských
zádržných systémů.
Následující dětské zádržné systémy
jsou doporučeny pro následující
hmotnostní kategorie:Maxi Cosi Cabriofix pro děti do 13 kg
pro skupinu 0, skupinu 0+ a pro děti
13 kg až 18 kg ve skupině I.
Ujistěte se, že instalovaný dětský
zádržný systém je kompatibilní
s typem vozidla.
Ujistěte se, že umístění dětského
zádržného systému ve vozidle je
správné, viz následující tabulky.
Dovolte dětem nastupovat
a vystupovat z vozidla pouze na
straně, která nesměřuje do vozovky.
Pokud dětský zádržný systém právě
nepoužíváte, zajistěte jej
bezpečnostním pásem nebo vyjměte
z vozidla.
Poznámky
Na dětský zádržný systém nic
nepřipevňujte a nezakrývejte jej
žádnými jinými materiály.
Dětský zádržný systém, který byl při nehodě vystaven zatížení, musíte
vyměnit.

Sedadla, zádržné prvky65Místa pro instalaci dětských zádržných systémů
Přípustné možnosti upevnění dětského zádržného systému pomocí tříbodového bezpečnostního pásu
Hmotnostní kategorie
Sedadlo spolujezdceNa vnějších
sedadlech ve druhé
řaděNa prostředním
sedadle ve druhé
řaděNa sedadlech ve třetí
řadě
zapnutý
airbagvypnutý
airbagSkupina 0: do 10 kgXU 1,2U/L 3XU/L3Skupina 0+: do 13 kgXU1,2U/L 3XU/L3Skupina I: 9 až 18 kgXU1,2U/L 3,4XU/L3,4Skupina II: 15 až 25 kgXXU/L3,4XU/L3,4Skupina III: 22 až 36 kgXXU/L3,4XU/L3,4U:univerzální dětský zádržný systém ve spojení s tříbodovým bezpečnostním pásemL:vhodné pro určité dětské zádržné systémy kategorií „specifické pro vozidlo“, „omezený“ nebo „polouniverzální“.
Dětský zádržný systém musí být pro daný typ vozidla schválen (viz seznam typů vozidel dětského zádržného systému)X:v této váhové třídě není povolen žádný dětský zádržný systém1:podle potřeby posuňte sedadlo dopředu a nastavte opěradlo do svislé polohy tak, aby bezpečnostní pás směřoval
z horního kotevního úchytu směrem dopředu2:podle potřeby posuňte sedadlo nahoru a nastavte opěradlo do svislé polohy tak, aby byl bezpečnostní pás napnutý na straně spony3:sedalo před dětským zádržným systémem posuňte podle potřeby dopředu4:podle potřeby seřiďte příslušnou opěrku hlavy nebo ji demontujte

66Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému ISOFIX s držáky ISOFIX
tato tabulka se týká všech dětských zádržných systémů ISOFIX
Hmotnostní kategorieVelikostní
kategorieÚchytSedadlo
spolujezdceNa vnějších
sedadlech ve
druhé řaděNa prostředním
sedadle ve druhé řaděNa sedadlech
ve třetí řaděSkupina 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XSkupina 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXSkupina I: 9 až 18 kgDISO/R2XIL 3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF 3,4XXAISO/F3XIL, IUF3,4XXSkupina II: 15 až 25 kgXIL3,4XXSkupina III: 22 až 36 kgXIL3,4XX

Sedadla, zádržné prvky67IL:vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. zádržný systém ISOFIX musí být pro daný typ vozidla schválen (viz seznam typů vozidel dětského
zádržného systému)IUF:vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii a umístěné po směru jízdyX:v této váhové třídě není schválen žádný dětský zádržný systém ISOFIX1:podle potřeby posuňte sedadlo dopředu a nastavte opěradlo do svislé polohy tak, aby bezpečnostní pás směřoval z horního kotevního úchytu směrem dopředu2:podle potřeby posuňte sedadlo nahoru a nastavte opěradlo do svislé polohy tak, aby byl bezpečnostní pás napnutý
na straně spony3:sedalo před dětským zádržným systémem posuňte podle potřeby dopředu4:podle potřeby seřiďte příslušnou opěrku hlavy nebo ji demontujteA - ISO//F3:dětské zádržné systémy umístěné po směru jízdy pro větší děti ve váhové kategorii 9 až 18 kg.B - ISO//F2:dětské zádržné systémy umístěné po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.B1 - ISO//F2X:dětské zádržné systémy umístěné po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.C - ISO//R3:dětský zádržný systém, v němž se dítě nachází čelem vzad, pro děti maximální velikosti ve váhové
třídě do 18 kg.D - ISO//R2:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro menší děti ve váhové třídě do 18 kg.E - ISO//R1:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro děti nízkého věku ve váhové
třídě do 13 kg.

68Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému i-Size s držáky ISOFIXSedadlo spolujezdceNa vnějších sedadlech
ve druhé řaděNa prostředním sedadle
ve druhé řaděNa sedadlech ve třetí
řadězapnutý airbagvypnutý airbagdětské
zádržné
systémy i-
SizeXXi - UXXi - U:vhodné pro dětské zádržné systémy i-Size umístěné po nebo proti směru jízdyX:poloha sedadla není vhodná pro „univerzální“ dětské zádržné systémy i-Size
