Технические данные369Размеры автомобиляДлина [мм]4666Ширина со сложенными наружными зеркалами [мм]1928Ширина с двумя наружными зеркалами [мм]2100Высота (без антенны) [мм]1620 - 1710Длина пола багажного отделения при сложенных сиденьях третьего ряда [мм]1094Длина пола багажного отделения при сложенных сиденьях второго и третьего ряда [мм]1842Ширина багажного отделения [мм]1057Высота багажного отделения [мм]840База [мм]2760Диаметр поворота [м]11,9

370Технические данныеЗаправочные емкостиМоторное маслоДвигательB14NELB14NET,
B14NET LPGB16XNTСПГB16SHL,
B16SHTвключая фильтр [л]4,04,04,55,5между отметками MIN и MAX [л]1,01,01,01,0ДвигательB16DTJ,
B16DTHB20DTJB20DTHвключая фильтр [л]5,05,255,25между отметками MIN и MAX [л]1,01,01,0
Топливный бак
Бензин/дизельное топливо, заправочный объем [л]58Природный газ (CNG), заправочный объем [кг] или [л]
Бензин, объем заправки [л]25 кг 4)
или 144 л
14Сжиженный газ LPG, заправочный объем [л]604) При 20 МПа/200 бар/2900 psi и 15 °C.
Бак AdBlue
AdBlue, заправочный объем [л]7,5

Технические данные371Давление в шинахComfort, до 3 пассажировECO, до 3 пассажировПри полной загрузкеДвигательШиныспередисзадиспередисзадиспередисзади[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])B14NEL,
B14NET215/60 R16,220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3 (33)300/3,0 (43)225/50 R17,235/45 R18,235/40 R19B14NET LPG225/50 R17,220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3 (33)300/3,0 (43)235/45 R18,235/40 R19B16XNTСПГ225/50 R17220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3 (33)280/2,8 (41)B16SHL,
B16SHT225/50 R17,260/2,6 (38)240/2,4 (35)280/2,8 (41)280/2,8 (41)270/2,7 (39)320/3,2 (46)235/45 R18,235/40 R19B16DTJ,
B16DTH215/60 R16,240/2,4 (35)240/2,4 (35)280/2,8 (41) 5)280/2,8 (41) 5)260/2,6 (38)300/3,0 (43)225/50 R17,235/45 R18,235/40 R19

372Технические данныеComfort, до 3 пассажировECO, до 3 пассажировПри полной загрузкеДвигательШиныспередисзадиспередисзадиспередисзади[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])[кПа/бар]
([фунтов/
кв.дюйм])B20DTJ,
B20DTH225/50 R17,260/2,6 (38)240/2,4 (35)280/2,8 (41)280/2,8 (41)280/2,8 (41)320/3,2 (46)235/45 R18,235/40 R19ВсеВременное
запасное колесо
125/70 R17420/4,2 (61)420/4,2 (61)––420/4,2 (61)420/4,2 (61)5) С шинами со сверхнизким сопротивлением качения 300 кПа/3,0 (43).

Информация о клиенте373Информация о
клиентеИнформация о клиенте ...........373
Декларация соответствия .....373
REACH .................................... 378
Ремонт повреждений, полученных в ДТП ................378
Права на программное обеспечение .......................... 379
Зарегистрированные товарные знаки .....................382
Запись данных автомобиля и
конфиденциальность ...............383
Регистраторы данных о событиях ............................... 383
Радиочастотная идентификация (RFID) .........384Информация о
клиенте
Декларация соответствия
Радиопередающие системы
В автомобиле используются пере‐
дающие и принимающие радиосиг‐ налы электронные системы, регла‐ ментируемые
Директивой 1999/5/EC или
2014/53/EU. Изготовители пере‐
численных ниже систем заявляют
об их соответствии требованиям
Директивы 1999/5/EC или
2014/53/EU . Полный текст деклара‐
ций соответствия всех систем
размещен по адресу
www.opel.com/conformity
Импортером является компания
Opel / Vauxhall, Bahnhofsplatz,
65423 Ruesselsheim am Main,
Germany.
Информационно-развлекательная
система R 4.0 / Navi 4.0
LGELG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The
NetherlandsРабочая
частота, МГцМакс. мощность,
дБм2402.0 - 2480.042400.0 - 2483.5135725.0 - 5850.0132400.0 - 2483.54
Модуль DAB+
Panasonic Automotive & Industrial
Systems Europe GmbH, Robert-
Bosch-Straße 27-29, 63225 Langen,
Germany
Рабочая частота: нет данных
Макс. мощность: нет данных
Антенна Laird
Laird
8100 Industrial Park Drive, Grand
Blanc, MI, 48439 USA
Рабочая частота: нет данных
Макс. мощность: нет данных

374Информация о клиентеАнтенна Kathrain
Kathrein Automotive GmbH
Roemerring 1, 31137 Hildesheim,
Germany
Рабочая частота: нет данных
Макс. мощность: нет данных
Блок управления системы OnStar
LGE
LG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The
NetherlandsРабочая
частота, МГцМакс. мощность,
дБм2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Передний радарный датчик
Delphi
Delphiplatz 1, 42119 Wuppertal, Germany
Рабочая частота: 76–77 ГГц
Макс. мощность: 55 дБм (эффект‐ ивная изотропная мощность излу‐
чения)
Иммобилайзер
Continental Automotive GmbH
Siemensstrasse 12, 93055
Regensburg, Germany
Рабочая частота: 125 кГц
Макс. мощность:
5,1 дБмкА/м на 10 м
Приемник системы
дистанционного радиоуправления
(ПДУ)
Continental Automotive GmbH
Siemensstrasse 12, 93055
Regensburg, Germany
Рабочая частота: 433,92 МГц
Макс. мощность: нет данных
Передатчик системы
дистанционного радиоуправления
(ПДУ)
Continental Automotive GmbHSiemensstrasse 12, 93055
Regensburg, Germany
Рабочая частота: 433,92 МГц
Макс. мощность: -5,7 дБм
Датчики давления в шинах
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Рабочая частота: 433,92 МГц
Макс. мощность: 10 дБм
Приемник дистанционного
управления (ПДУ) автономным
отопителем
Webasto Thermo & Comfort SE
Friedrichshafener Str. 9, 82205 D-
Gilching, Germany
Рабочая частота: нет данных
Макс. мощность: нет данных
Передатчик дистанционного
управления (ПДУ) автономным
отопителем
Webasto Thermo & Comfort SE
Friedrichshafener Str. 9, 82205 D-
Gilching, Germany

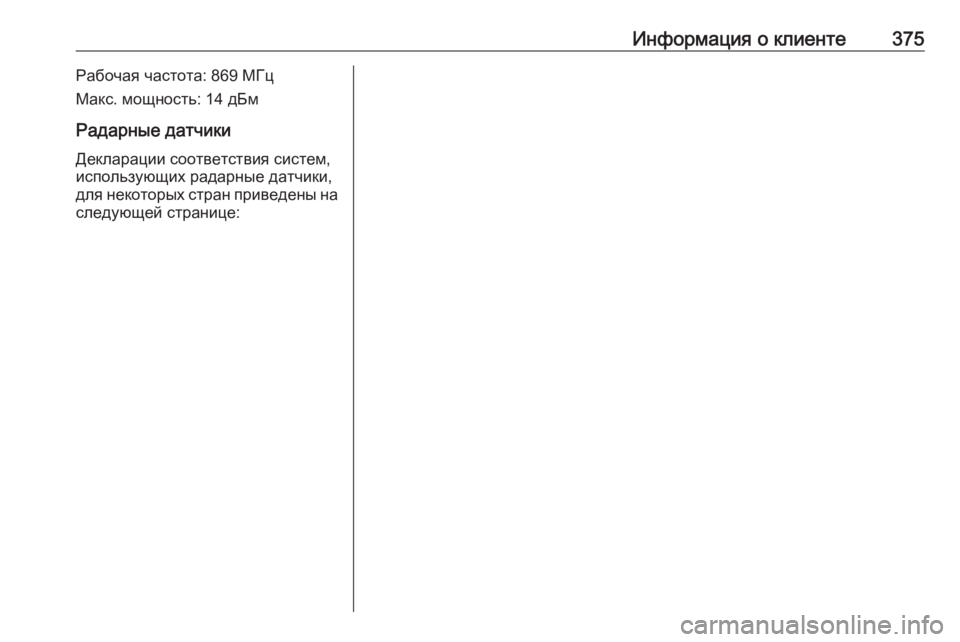

Информация о клиенте375Рабочая частота: 869 МГц
Макс. мощность: 14 дБм

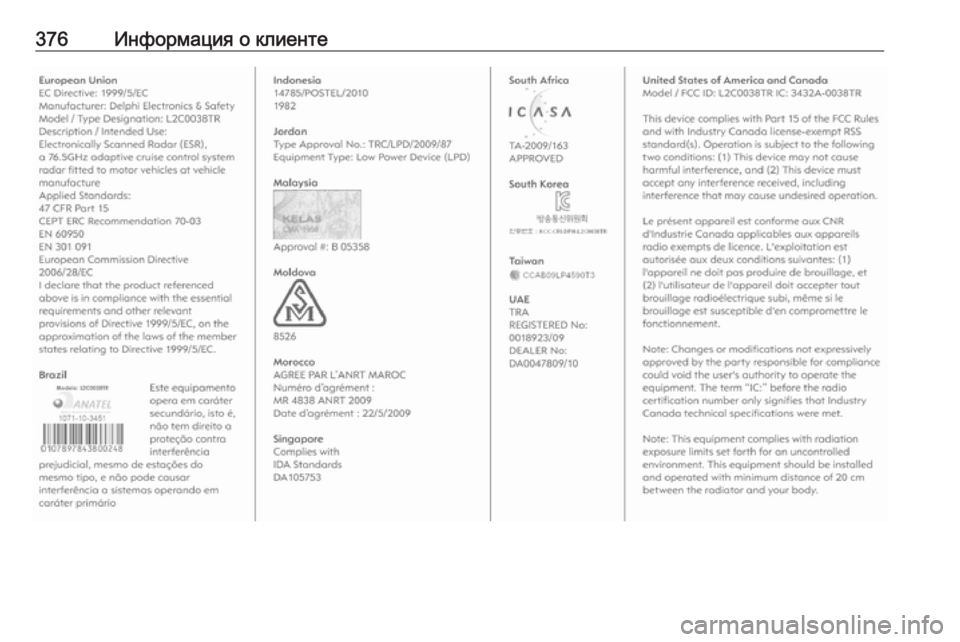

Радарные датчики Декларации соответствия систем,
использующих радарные датчики,
для некоторых стран приведены на
следующей странице:

376Информация о клиенте

Информация о клиенте377Домкрат

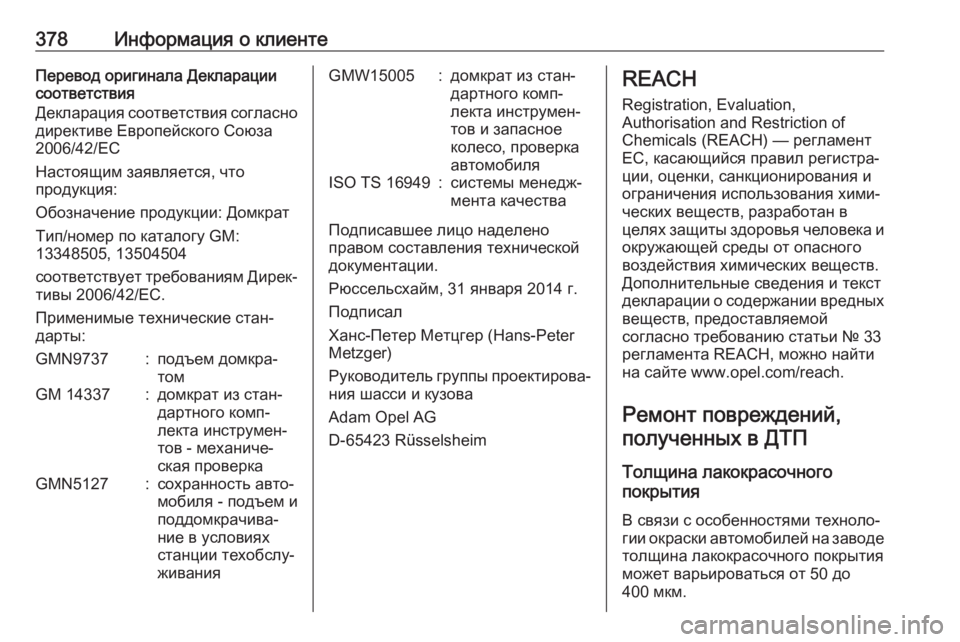

378Информация о клиентеПеревод оригинала Декларации
соответствия
Декларация соответствия согласно директиве Европейского Союза
2006/42/EC
Настоящим заявляется, что
продукция:
Обозначение продукции: Домкрат
Тип/номер по каталогу GM:
13348505, 13504504
соответствует требованиям Дирек‐ тивы 2006/42/EC.
Применимые технические стан‐
дарты:GMN9737:подъем домкра‐
томGM 14337:домкрат из стан‐
дартного комп‐
лекта инструмен‐
тов - механиче‐
ская проверкаGMN5127:сохранность авто‐
мобиля - подъем и
поддомкрачива‐
ние в условиях
станции техобслу‐
живанияGMW15005:домкрат из стан‐
дартного комп‐
лекта инструмен‐
тов и запасное
колесо, проверка
автомобиляISO TS 16949:системы менедж‐
мента качества
Подписавшее лицо наделено
правом составления технической
документации.
Рюссельсхайм, 31 января 2014 г. Подписал
Ханс-Петер Метцгер (Hans-Peter
Metzger)
Руководитель группы проектирова‐
ния шасси и кузова
Adam Opel AG
D-65423 Rüsselsheim
REACH
Registration, Evaluation,
Authorisation and Restriction of
Chemicals (REACH) — регламент
ЕС, касающийся правил регистра‐
ции, оценки, санкционирования и
ограничения использования хими‐ ческих веществ, разработан в
целях защиты здоровья человека и
окружающей среды от опасного
воздействия химических веществ.
Дополнительные сведения и текст
декларации о содержании вредных
веществ, предоставляемой
согласно требованию статьи № 33
регламента REACH, можно найти
на сайте www.opel.com/reach.
Ремонт повреждений,полученных в ДТП
Толщина лакокрасочного
покрытия
В связи с особенностями техноло‐
гии окраски автомобилей на заводе толщина лакокрасочного покрытия
может варьироваться от 50 до 400 мкм.
