Сидіння, підголівники69Перевірте, чи в правильному місці
в автомобілі встановлено дитяче
автокрісло. Див. наведені нижче
таблиці.
Слідкуйте за тим, щоб діти
заходили в автомобіль і виходили з
нього лише з протилежної до руху
транспорту сторони.
Коли дитяче автокрісло не
використовується, зафіксуйте його
паском безпеки чи зніміть з
автомобіля.
Примітка
Забороняється наклеювати будь- які об'єкти на системи безпеки для дітей та накривати їх іншими
матеріалами.
Систему безпеки для дітей, яка
спрацювала під час ДТП, потрібно
замінити.
Page 72 of 389
70Сидіння, підголівникиМісця встановлення дитячого автокрісла
Допустимі параметри для пристібання дитячого автокрісла паском безпеки з кріпленням у трьох точках
Вагова категорія
На передньому пасажирському
сидінні
На зовнішніх
сидіннях
другого рядуНа центральному
сидінні другого
рядуНа сидіннях
третього ряду
активована
подушка
безпекидезактивована
подушка безпекиГрупа 0: до 10 кгXU 1,2U/L 3XU/L3Група 0+: до 13 кгXU1,2U/L 3XU/L 3Група I: від 9 до 18 кгXU1,2U/L 3,4XU/L 3,4Група II: від 15 до 25 кгXXU/L3,4XU/L3,4Група III: від 22 до 36 кгXXU/L 3,4XU/L3,4U:універсальна придатність у поєднанні з паском безпеки з кріпленням у трьох точкахL:дозволяється для окремих дитячих автокрісел певного автомобіля обмежених або напівуніверсальних
категорій. Дитяче автокрісло має бути схваленим для конкретного типу автомобіля (див. список типів
автомобілів, придатних для дитячого автокрісла)X:у цій категорії не дозволене жодне дитяче автокрісло1:посуньте сидіння вперед на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння до вертикального положення, щоб пасок безпеки проходив уперед від верхньої точки кріплення2:перемістіть сидіння вгору на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння до
вертикального положення, щоб пасок безпеки був натягнутим зі сторони пряжки3:посуньте вперед на достатню відстань відповідне переднє сидіння перед дитячим автокріслом4:відрегулюйте підголівник відповідним чином або зніміть його, якщо він непотрібний
Page 73 of 389
Сидіння, підголівники71Допустимі параметри для встановлення дитячої системи безпеки ISOFIX за допомогою кронштейнів
ISOFIX
Ця таблиця стосується усіх дитячих автокрісел з кріпленнями ISOFIX
Вагова категоріяКатегорія
розміруКріплення
На передньому
пасажирському
сидінніНа зовнішніх
сидіннях
другого рядуНа центральному
сидінні другого
рядуНа сидіннях
третього
рядуГрупа 0: до 10 кгG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XГрупа 0+: до 13 кгEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXГрупа I: від 9 до
18 кгDISO/R2XIL 3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXГрупа II: від
15 до 25 кгXIL 3,4XXГрупа III: від
22 до 36 кгXIL 3,4XX
Page 74 of 389

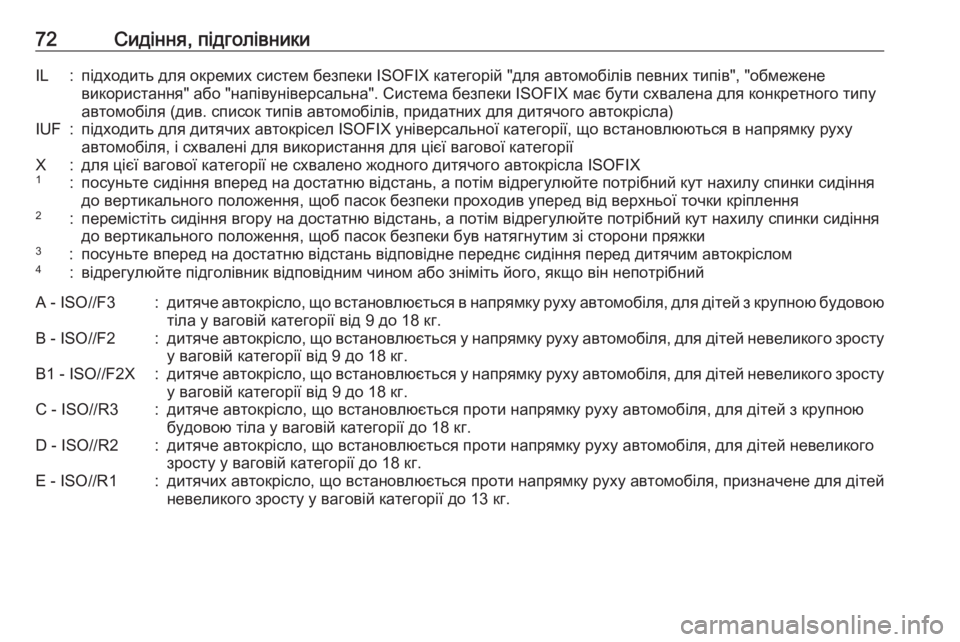

72Сидіння, підголівникиIL:підходить для окремих систем безпеки ISOFIX категорій "для автомобілів певних типів", "обмеженевикористання" або "напівуніверсальна". Система безпеки ISOFIX має бути схвалена для конкретного типу автомобіля (див. список типів автомобілів, придатних для дитячого автокрісла)IUF:підходить для дитячих автокрісел ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля, і схвалені для використання для цієї вагової категоріїX:для цієї вагової категорії не схвалено жодного дитячого автокрісла ISOFIX1:посуньте сидіння вперед на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння до вертикального положення, щоб пасок безпеки проходив уперед від верхньої точки кріплення2:перемістіть сидіння вгору на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіннядо вертикального положення, щоб пасок безпеки був натягнутим зі сторони пряжки3:посуньте вперед на достатню відстань відповідне переднє сидіння перед дитячим автокріслом4:відрегулюйте підголівник відповідним чином або зніміть його, якщо він непотрібнийA - ISO//F3:дитяче автокрісло, що встановлюється в напрямку руху автомобіля, для дітей з крупною будовою
тіла у ваговій категорії від 9 до 18 кг.B - ISO//F2:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.B1 - ISO//F2X:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.C - ISO//R3:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії до 18 кг.D - ISO//R2:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії до 18 кг.E - ISO//R1:дитячих автокрісло, що встановлюється проти напрямку руху автомобіля, призначене для дітей невеликого зросту у ваговій категорії до 13 кг.
Page 75 of 389

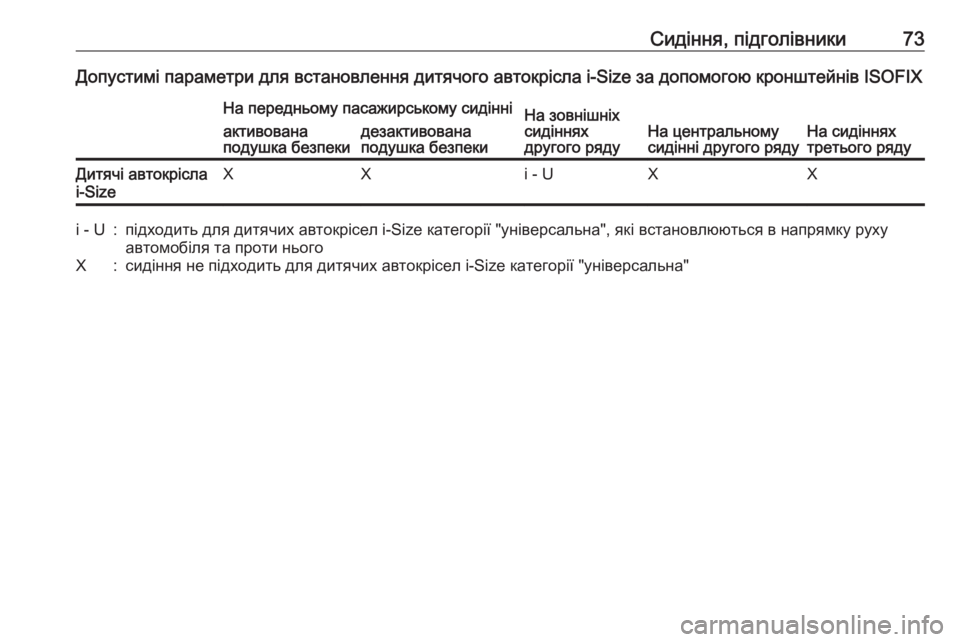

Сидіння, підголівники73Допустимі параметри для встановлення дитячого автокрісла i-Size за допомогою кронштейнів ISOFIXНа передньому пасажирському сидінніНа зовнішніх
сидіннях
другого рядуНа центральному
сидінні другого рядуНа сидіннях
третього ряду
активована
подушка безпекидезактивована
подушка безпекиДитячі автокрісла
i-SizeXXi - UXXi - U:підходить для дитячих автокрісел i-Size категорії "універсальна", які встановлюються в напрямку руху
автомобіля та проти ньогоX:сидіння не підходить для дитячих автокрісел i-Size категорії "універсальна"
Page 76 of 389

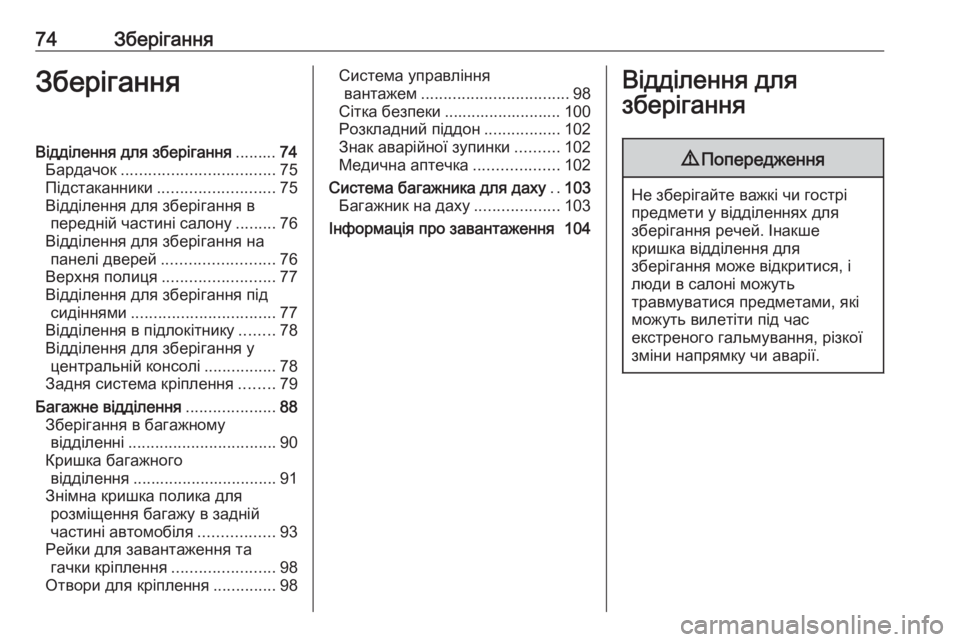

74ЗберіганняЗберіганняВідділення для зберігання.........74
Бардачок .................................. 75
Підстаканники .......................... 75
Відділення для зберігання в передній частині салону .........76
Відділення для зберігання на панелі дверей ......................... 76
Верхня полиця ......................... 77
Відділення для зберігання під сидіннями ................................ 77
Відділення в підлокітнику ........78
Відділення для зберігання у
центральній консолі ................78
Задня система кріплення ........79
Багажне відділення ....................88
Зберігання в багажному відділенні ................................. 90
Кришка багажного відділення ................................ 91
Знімна кришка полика для розміщення багажу в задній
частині автомобіля .................93
Рейки для завантаження та гачки кріплення .......................98
Отвори для кріплення ..............98Система управління
вантажем ................................. 98
Сітка безпеки .......................... 100
Розкладний піддон .................102
Знак аварійної зупинки ..........102
Медична аптечка ...................102
Система багажника для даху ..103
Багажник на даху ...................103
Інформація про завантаження 104Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.
Page 77 of 389

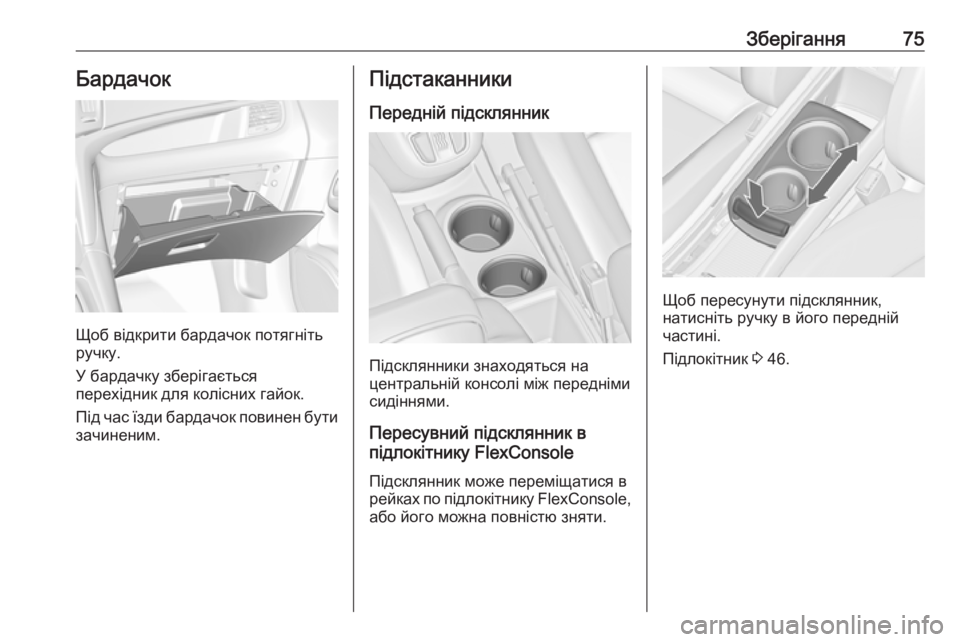

Зберігання75Бардачок
Щоб відкрити бардачок потягніть
ручку.
У бардачку зберігається
перехідник для колісних гайок.
Під час їзди бардачок повинен бути зачиненим.
Підстаканники
Передній підсклянник
Підсклянники знаходяться на
центральній консолі між передніми
сидіннями.
Пересувний підсклянник в
підлокітнику FlexConsole
Підсклянник може переміщатися в
рейках по підлокітнику FlexConsole,
або його можна повністю зняти.
Щоб пересунути підсклянник,
натисніть ручку в його передній
частині.
Підлокітник 3 46.
Page 78 of 389

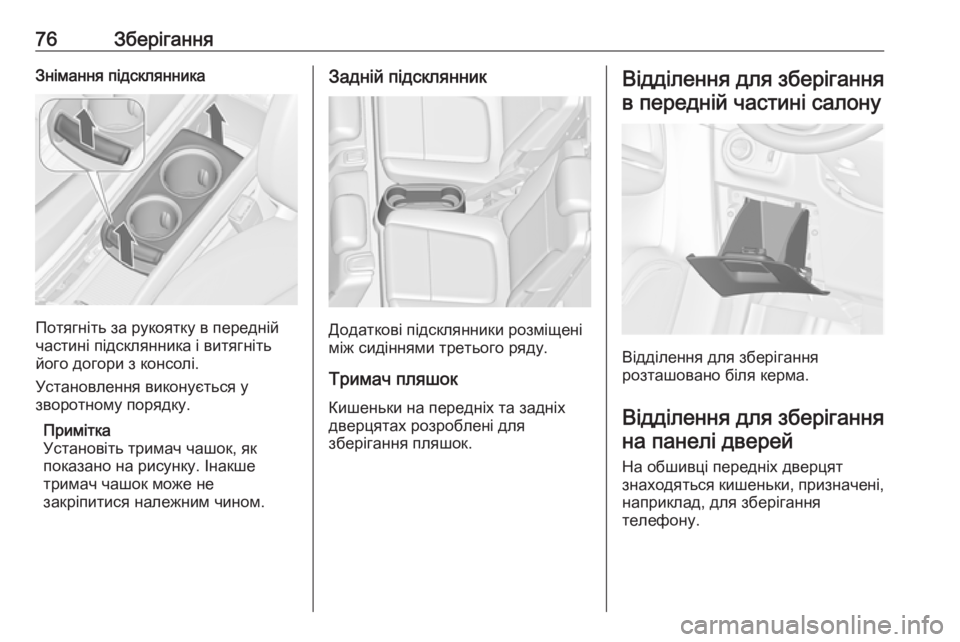

76ЗберіганняЗнімання підсклянника
Потягніть за рукоятку в передній
частині підсклянника і витягніть
його догори з консолі.
Установлення виконується у
зворотному порядку.
Примітка
Установіть тримач чашок, як
показано на рисунку. Інакше
тримач чашок може не
закріпитися належним чином.
Задній підсклянник
Додаткові підсклянники розміщені
між сидіннями третього ряду.
Тримач пляшок Кишеньки на передніх та задніх
дверцятах розроблені для
зберігання пляшок.
Відділення для зберігання
в передній частині салону
Відділення для зберігання
розташовано біля керма.
Відділення для зберіганняна панелі дверей
На обшивці передніх дверцят
знаходяться кишеньки, призначені,
наприклад, для зберігання
телефону.
Page 79 of 389

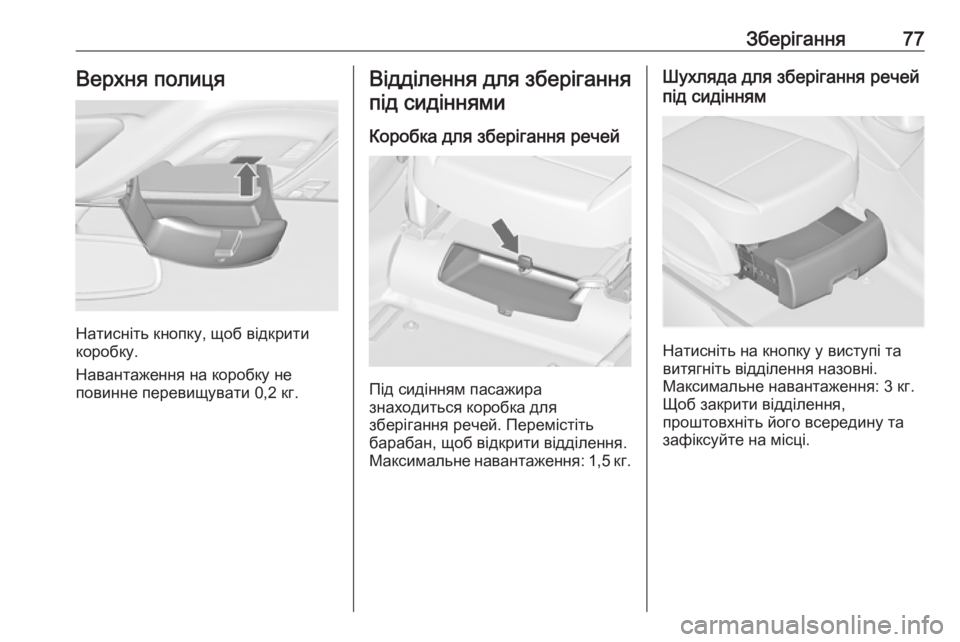

Зберігання77Верхня полиця
Натисніть кнопку, щоб відкрити
коробку.
Навантаження на коробку не
повинне перевищувати 0,2 кг.
Відділення для зберігання
під сидіннями
Коробка для зберігання речей
Під сидінням пасажира
знаходиться коробка для
зберігання речей. Перемістіть
барабан, щоб відкрити відділення.
Максимальне навантаження: 1,5 кг .
Шухляда для зберігання речей
під сидінням
Натисніть на кнопку у виступі та
витягніть відділення назовні.
Максимальне навантаження: 3 кг.
Щоб закрити відділення,
проштовхніть його всередину та
зафіксуйте на місці.
Page 80 of 389

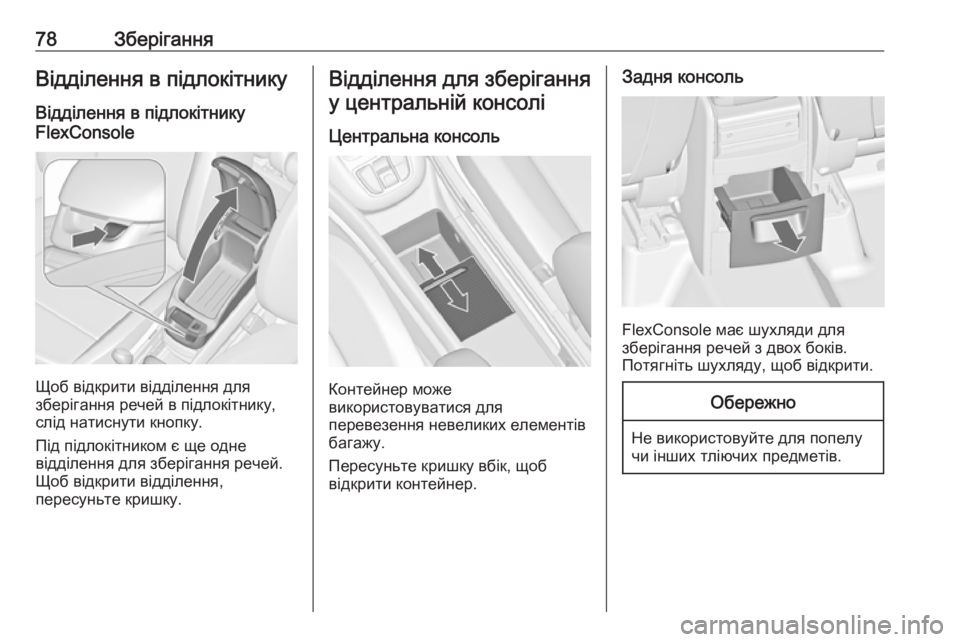

78ЗберіганняВідділення в підлокітнику
Відділення в підлокітнику
FlexConsole
Щоб відкрити відділення для
зберігання речей в підлокітнику,
слід натиснути кнопку.
Під підлокітником є ще одне
відділення для зберігання речей.
Щоб відкрити відділення,
пересуньте кришку.
Відділення для зберігання
у центральній консолі
Центральна консоль
Контейнер може
використовуватися для
перевезення невеликих елементів багажу.
Пересуньте кришку вбік, щоб
відкрити контейнер.
Задня консоль
FlexConsole має шухляди для
зберігання речей з двох боків.
Потягніть шухляду, щоб відкрити.
Обережно
Не використовуйте для попелу
чи інших тліючих предметів.
