OPEL ZAFIRA C 2018 Ръководство за експлоатация (in Bulgarian)

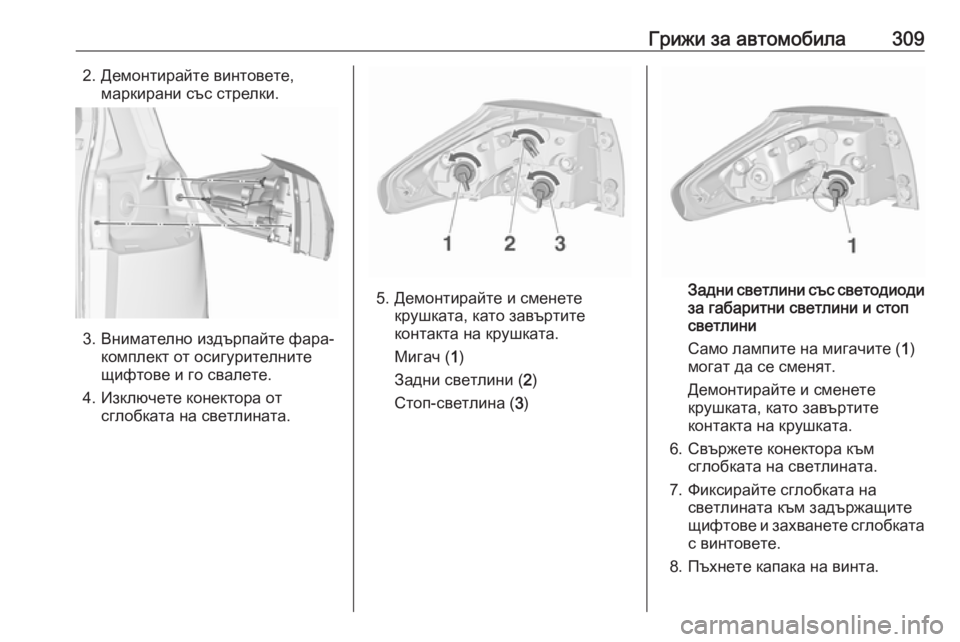

Грижи за автомобила3092. Демонтирайте винтовете,маркирани със стрелки.
3. Внимателно издърпайте фара- комплект от осигурителните
щифтове и го свалете.
4. Изключете конектора от сглобката на светлината.
5. Демонтирайте и сменетекрушката, като завъртите
контакта на крушката.
Мигач ( 1)
Задни светлини ( 2)
Стоп-светлина ( 3)Задни светлини със светодиоди
за габаритни светлини и стоп
светлини
Само лампите на мигачите ( 1)
могат да се сменят.
Демонтирайте и сменете
крушката, като завъртите
контакта на крушката.
6. Свържете конектора към сглобката на светлината.
7. Фиксирайте сглобката на светлината към задържащите
щифтове и захванете сглобката с винтовете.
8. Пъхнете капака на винта.

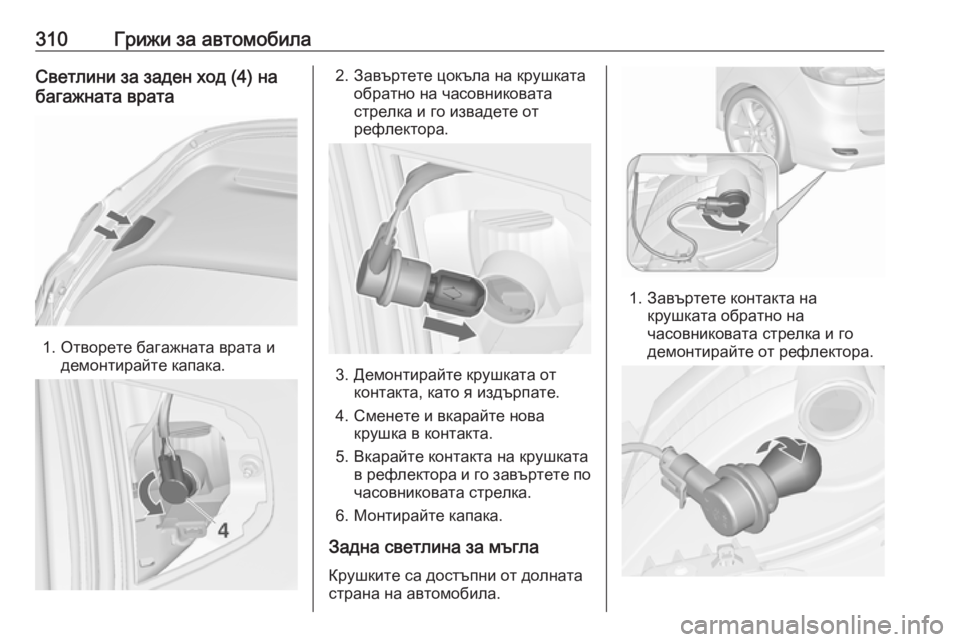

310Грижи за автомобилаСветлини за заден ход (4) на
багажната врата
1. Отворете багажната врата и демонтирайте капака.
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка и го извадете от
рефлектора.
3. Демонтирайте крушката от контакта, като я издърпате.
4. Сменете и вкарайте нова крушка в контакта.
5. Вкарайте контакта на крушката в рефлектора и го завъртете по
часовниковата стрелка.
6. Монтирайте капака.
Задна светлина за мъгла Крушките са достъпни от долната
страна на автомобила.
1. Завъртете контакта на крушката обратно начасовниковата стрелка и го
демонтирайте от рефлектора.

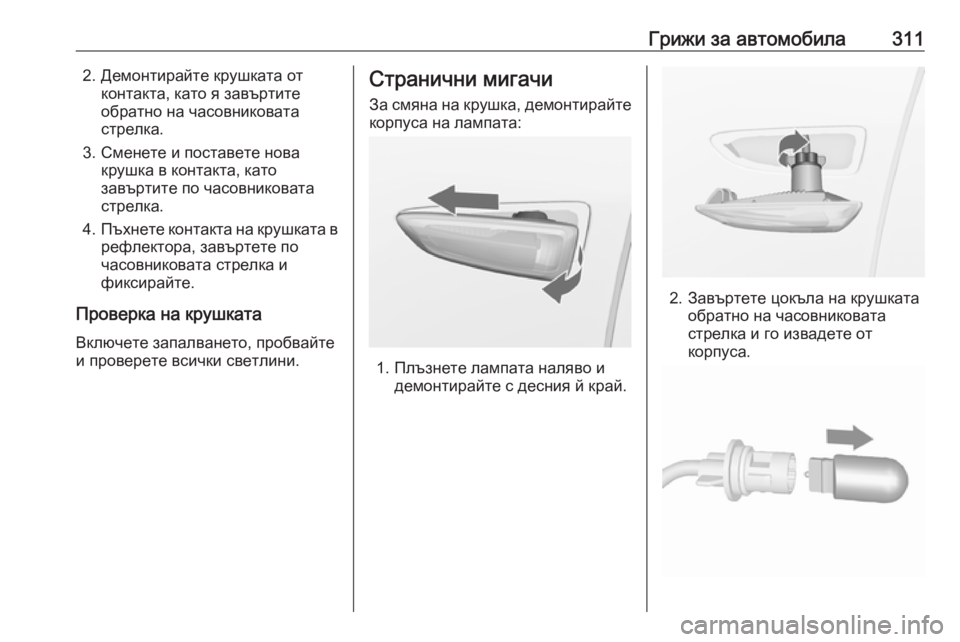

Грижи за автомобила3112. Демонтирайте крушката отконтакта, като я завъртите
обратно на часовниковата
стрелка.
3. Сменете и поставете нова крушка в контакта, като
завъртите по часовниковата
стрелка.
4. Пъхнете контакта на крушката в
рефлектора, завъртете по
часовниковата стрелка и
фиксирайте.
Проверка на крушката
Включете запалването, пробвайте
и проверете всички светлини.Странични мигачи
За смяна на крушка, демонтирайте
корпуса на лампата:
1. Плъзнете лампата наляво и демонтирайте с десния й край.
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка и го извадете от
корпуса.

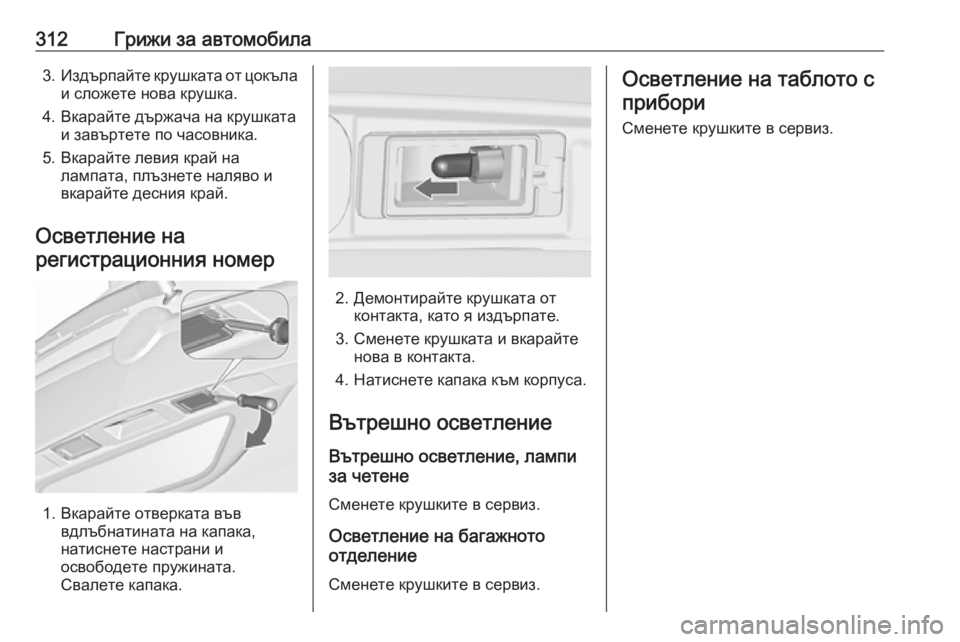

312Грижи за автомобила3.Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. Вкарайте левия край на лампата, плъзнете наляво и
вкарайте десния край.
Осветление на регистрационния номер
1. Вкарайте отверката във вдлъбнатината на капака,
натиснете настрани и
освободете пружината.
Свалете капака.
2. Демонтирайте крушката от контакта, като я издърпате.
3. Сменете крушката и вкарайте нова в контакта.
4. Натиснете капака към корпуса.
Вътрешно осветление
Вътрешно осветление, лампи
за четене
Сменете крушките в сервиз.
Осветление на багажното
отделение
Сменете крушките в сервиз.
Осветление на таблото сприбори
Сменете крушките в сервиз.

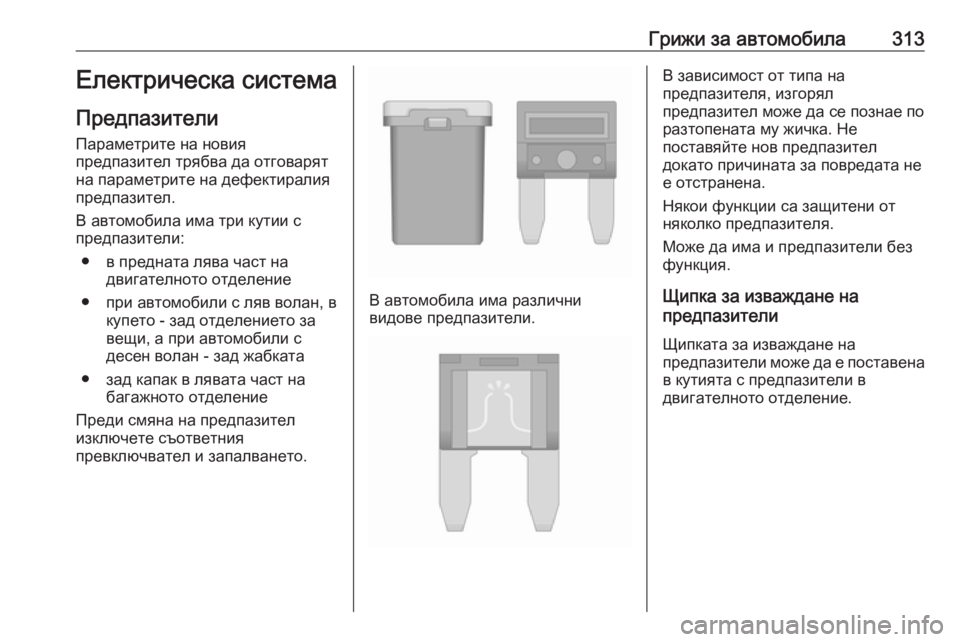

Грижи за автомобила313Електрическа системаПредпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В автомобила има три кутии с
предпазители:
● в предната лява част на двигателното отделение
● при автомобили с ляв волан, в купето - зад отделението за
вещи, а при автомобили с
десен волан - зад жабката
● зад капак в лявата част на багажното отделение
Преди смяна на предпазител
изключете съответния
превключвател и запалването.
В автомобила има различни
видове предпазители.
В зависимост от типа на
предпазителя, изгорял
предпазител може да се познае по
разтопената му жичка. Не
поставяйте нов предпазител
докато причината за повредата не
е отстранена.
Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.
Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена
в кутията с предпазители в
двигателното отделение.

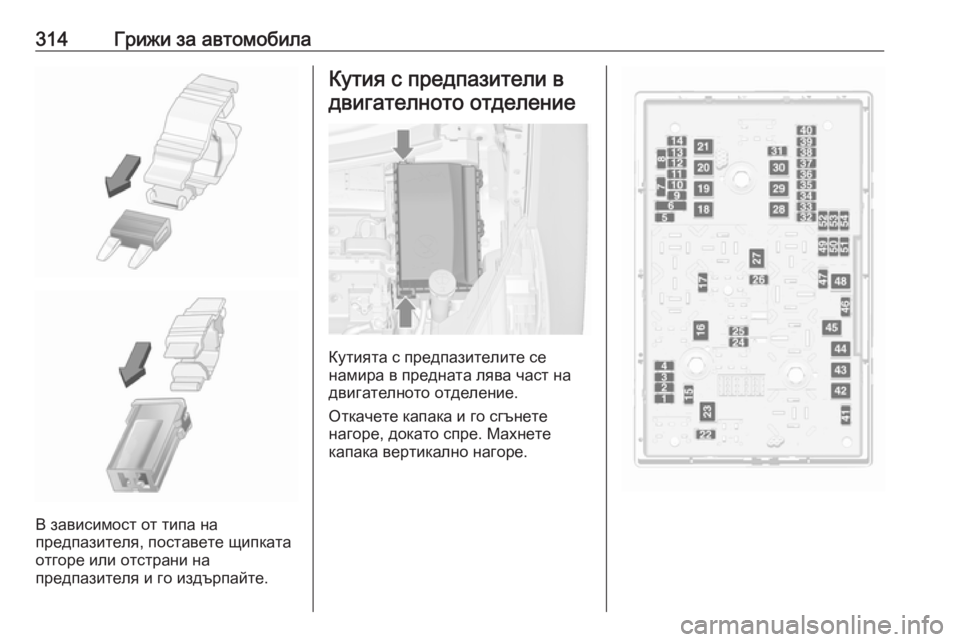

314Грижи за автомобила
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Откачете капака и го сгънете
нагоре, докато спре. Махнете
капака вертикално нагоре.

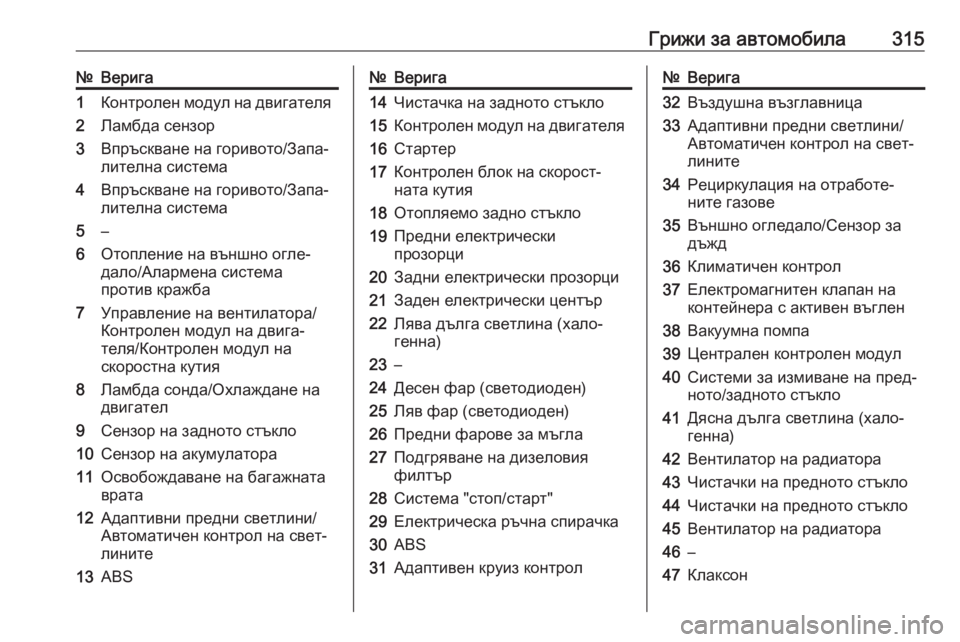

Грижи за автомобила315№Верига1Контролен модул на двигателя2Ламбда сензор3Впръскване на горивото/Запа‐
лителна система4Впръскване на горивото/Запа‐
лителна система5–6Отопление на външно огле‐
дало/Алармена система
против кражба7Управление на вентилатора/
Контролен модул на двига‐
теля/Контролен модул на
скоростна кутия8Ламбда сонда/Охлаждане на
двигател9Сензор на задното стъкло10Сензор на акумулатора11Освобождаване на багажната
врата12Адаптивни предни светлини/
Автоматичен контрол на свет‐
лините13ABS№Верига14Чистачка на задното стъкло15Контролен модул на двигателя16Стартер17Контролен блок на скорост‐
ната кутия18Отопляемо задно стъкло19Предни електрически
прозорци20Задни електрически прозорци21Заден електрически център22Лява дълга светлина (хало‐
генна)23–24Десен фар (светодиоден)25Ляв фар (светодиоден)26Предни фарове за мъгла27Подгряване на дизеловия
филтър28Система "стоп/старт"29Електрическа ръчна спирачка30ABS31Адаптивен круиз контрол№Верига32Въздушна възглавница33Адаптивни предни светлини/
Автоматичен контрол на свет‐
лините34Рециркулация на отработе‐
ните газове35Външно огледало/Сензор за
дъжд36Климатичен контрол37Електромагнитен клапан на
контейнера с активен въглен38Вакуумна помпа39Централен контролен модул40Системи за измиване на пред‐
ното/задното стъкло41Дясна дълга светлина (хало‐
генна)42Вентилатор на радиатора43Чистачки на предното стъкло44Чистачки на предното стъкло45Вентилатор на радиатора46–47Клаксон

316Грижи за автомобила№Верига48Вентилатор на радиатора49Горивна помпа50Нивелиране на предните
фарове/Адаптивни предни
светлини51Въздушна клапа52Спомагателно отопление/
Дизелов двигател53Контролен модул на скорост‐
ната кутия/Контролен модул на двигателя54Вакуумна помпа/Клъстер на
приборния панел/Отопление и
вентилация/Климатик
След смяна на дефектиралия
предпазител, затворете капака на
кутията с предпазителите и го
закопчайте с натиск.
Ако капакът на кутията с
предпазителите не е затворен
добре, може да се получи
неизправно действие.
Кутия с предпазители в
арматурното табло
При автомобили с ляв волан
кутията с предпазителите се
намира зад отделението за вещи в
арматурното табло.
Отворете отделението и го бутнете наляво за да го отключите.
Обърнете отделението надолу и го
извадете.
При автомобили с десен волан
кутията с предпазители се намира
зад капак в жабката. Отворете
жабката, след това отворете
капака и го обърнете надолу.

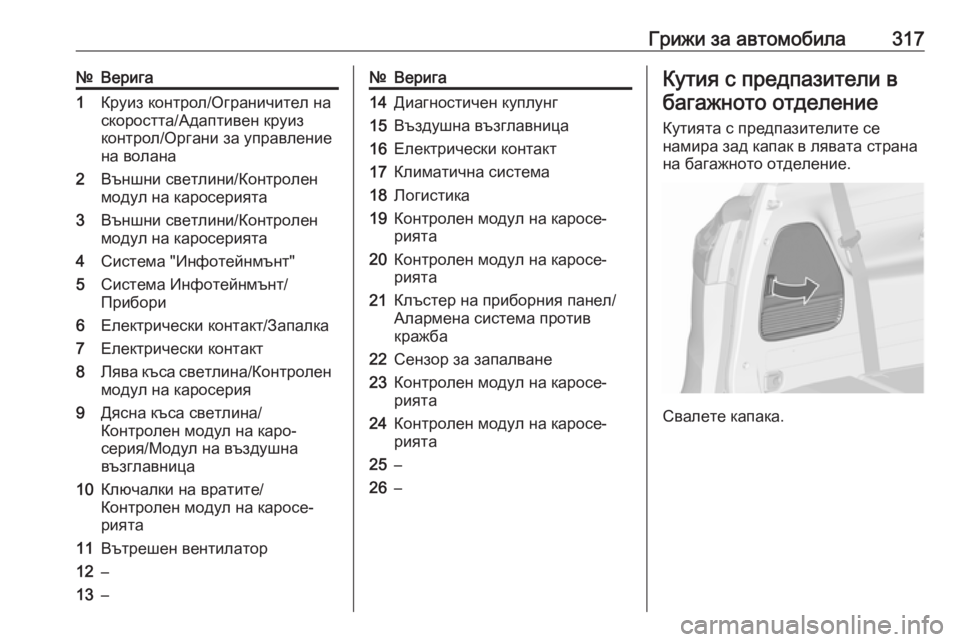

Грижи за автомобила317№Верига1Круиз контрол/Ограничител на
скоростта/Адаптивен круиз
контрол/Органи за управление
на волана2Външни светлини/Контролен модул на каросерията3Външни светлини/Контролен
модул на каросерията4Система "Инфотейнмънт"5Система Инфотейнмънт/
Прибори6Електрически контакт/Запалка7Електрически контакт8Лява къса светлина/Контролен
модул на каросерия9Дясна къса светлина/
Контролен модул на каро‐
серия/Модул на въздушна
възглавница10Ключалки на вратите/
Контролен модул на каросе‐
рията11Вътрешен вентилатор12–13–№Верига14Диагностичен куплунг15Въздушна възглавница16Електрически контакт17Климатична система18Логистика19Контролен модул на каросе‐
рията20Контролен модул на каросе‐
рията21Клъстер на приборния панел/
Алармена система против
кражба22Сензор за запалване23Контролен модул на каросе‐
рията24Контролен модул на каросе‐
рията25–26–Кутия с предпазители в
багажното отделение
Кутията с предпазителите се
намира зад капак в лявата страна на багажното отделение.
Свалете капака.

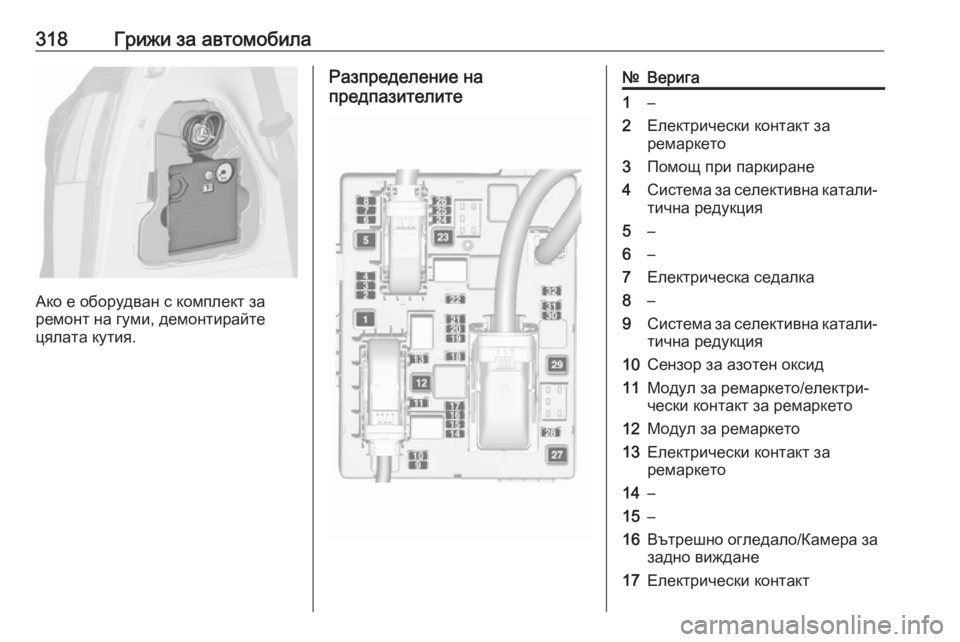

318Грижи за автомобила
Ако е оборудван с комплект за
ремонт на гуми, демонтирайте
цялата кутия.
Разпределение на
предпазителите№Верига1–2Електрически контакт за
ремаркето3Помощ при паркиране4Система за селективна катали‐ тична редукция5–6–7Електрическа седалка8–9Система за селективна катали‐
тична редукция10Сензор за азотен оксид11Модул за ремаркето/електри‐
чески контакт за ремаркето12Модул за ремаркето13Електрически контакт за
ремаркето14–15–16Вътрешно огледало/Камера за задно виждане17Електрически контакт
