OPEL ZAFIRA C 2018 Сопственички прирачник

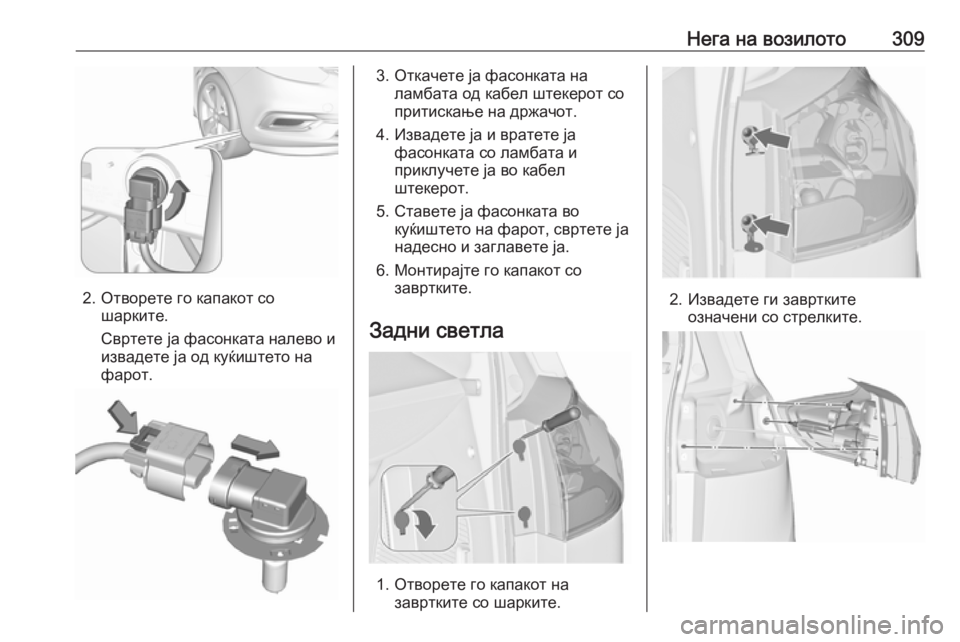

Нега на возилото309
2. Отворете го капакот сошарките.
Свртете ја фасонката налево и
извадете ја од куќиштето на
фарот.
3. Откачете ја фасонката на ламбата од кабел штекерот со
притискање на држачот.
4. Извадете ја и вратете ја фасонката со ламбата и
приклучете ја во кабел
штекерот.
5. Ставете ја фасонката во куќиштето на фарот, свртете јанадесно и заглавете ја.
6. Монтирајте го капакот со завртките.
Задни светла
1. Отворете го капакот на завртките со шарките.
2. Извадете ги заврткитеозначени со стрелките.

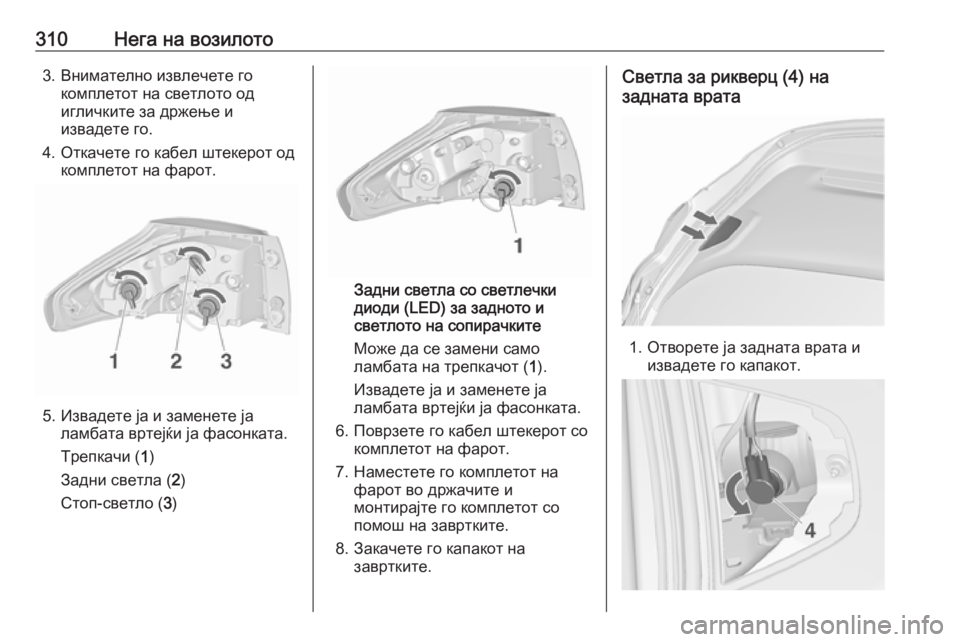

310Нега на возилото3. Внимателно извлечете гокомплетот на светлото од
игличките за држење и
извадете го.
4. Откачете го кабел штекерот од комплетот на фарот.
5. Извадете ја и заменете ја ламбата вртејќи ја фасонката.
Трепкачи ( 1)
Задни светла ( 2)
Стоп-светло ( 3)
Задни светла со светлечки
диоди (LED) за задното и
светлото на сопирачките
Може да се замени само
ламбата на трепкачот ( 1).
Извадете ја и заменете ја
ламбата вртејќи ја фасонката.
6. Поврзете го кабел штекерот со комплетот на фарот.
7. Наместете го комплетот на фарот во држачите и
монтирајте го комплетот со
помош на завртките.
8. Закачете го капакот на завртките.
Светла за рикверц (4) на
задната врата
1. Отворете ја задната врата и извадете го капакот.

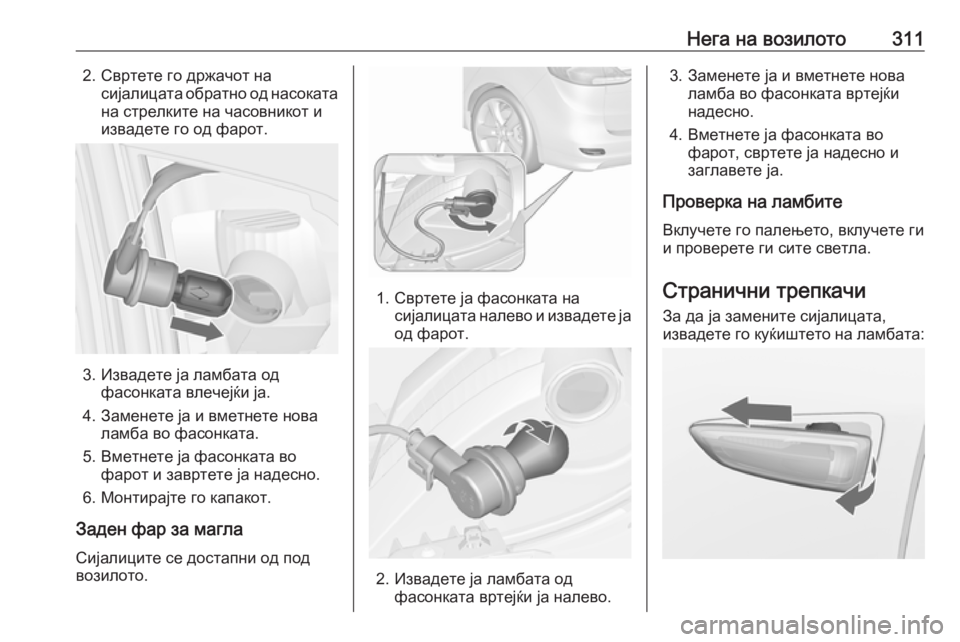

Нега на возилото3112. Свртете го држачот насијалицата обратно од насокатана стрелките на часовникот и
извадете го од фарот.
3. Извадете ја ламбата од фасонката влечејќи ја.
4. Заменете ја и вметнете нова ламба во фасонката.
5. Вметнете ја фасонката во фарот и завртете ја надесно.
6. Монтирајте го капакот.
Заден фар за магла
Сијалиците се достапни од под
возилото.
1. Свртете ја фасонката на сијалицата налево и извадете ја
од фарот.
2. Извадете ја ламбата од фасонката вртејќи ја налево.
3. Заменете ја и вметнете новаламба во фасонката вртејќи
надесно.
4. Вметнете ја фасонката во фарот, свртете ја надесно и
заглавете ја.
Проверка на ламбите Вклучете го палењето, вклучете ги
и проверете ги сите светла.
Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:

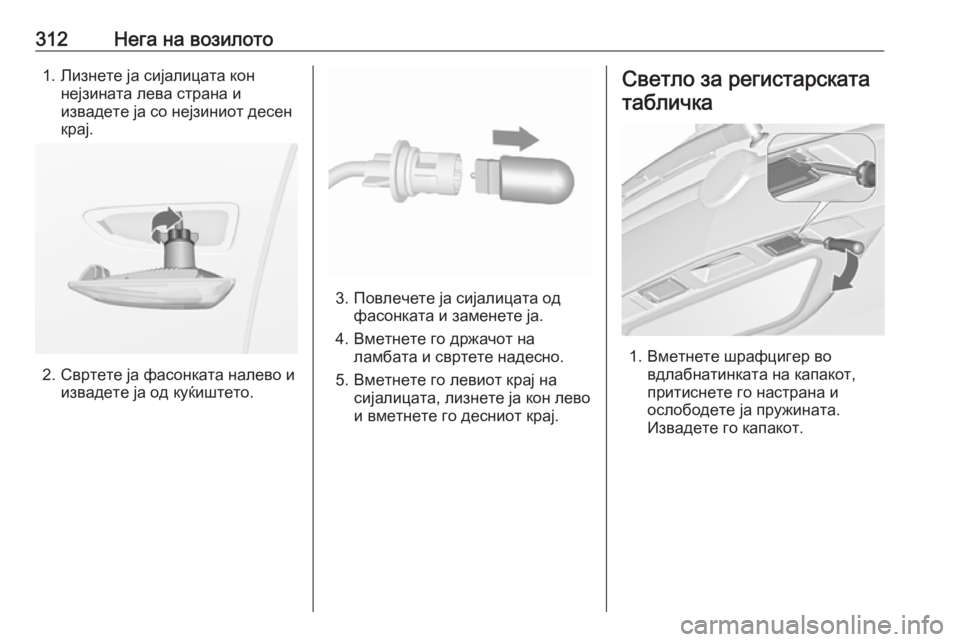

312Нега на возилото1. Лизнете ја сијалицата коннејзината лева страна и
извадете ја со нејзиниот десен
крај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот на ламбата и свртете надесно.
5. Вметнете го левиот крај на сијалицата, лизнете ја кон лево
и вметнете го десниот крај.
Светло за регистарската
табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
Извадете го капакот.

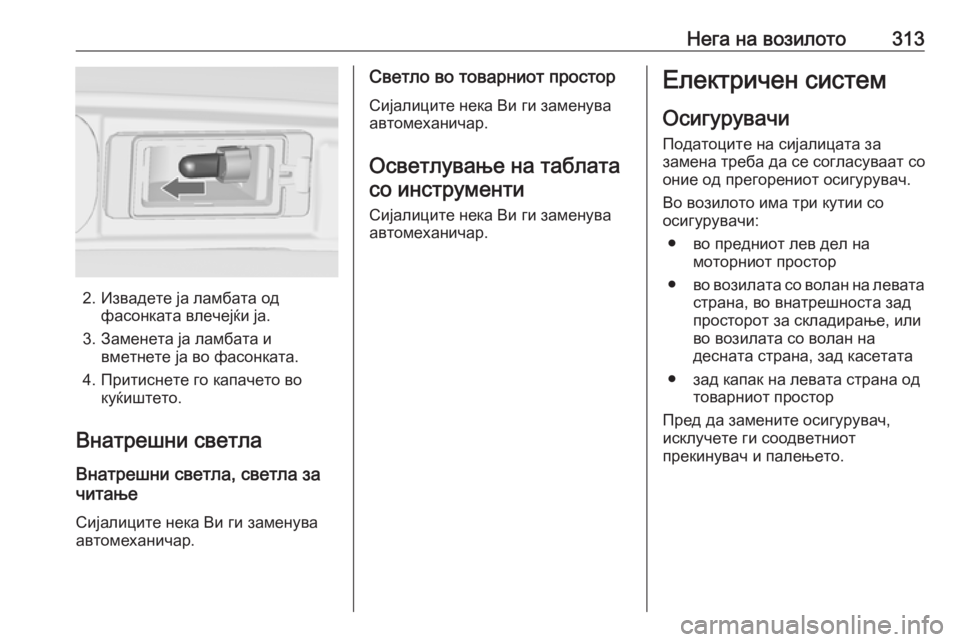

Нега на возилото313
2. Извадете ја ламбата одфасонката влечејќи ја.
3. Заменета ја ламбата и вметнете ја во фасонката.
4. Притиснете го капачето во куќиштето.
Внатрешни светла
Внатрешни светла, светла за
читање
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во товарниот простор
Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
● во предниот лев дел на моторниот простор
● во возилата со волан на левата
страна, во внатрешноста зад
просторот за складирање, или
во возилата со волан на
десната страна, зад касетата
● зад капак на левата страна од товарниот простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.

314Нега на возилото
Има разни видови осигурувачи во
возилото.
Зависно од типот на осигурувачот,
прегорен осигурувач може да се
препознае по стопената жица. Не
го заменете осигурувачот додека
не се отстрани причината на
дефектот.
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Алат за вадење осигурувачи
Алатот за вадење осигурувачи може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.

Нега на возилото315Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.
Бр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување гориво/Систем
за палење4Вбризгување гориво/Систем
за палење5–6Греење на надворешните
ретровизори/Систем за
тревожење при кражба7Контрола на вентилаторот/
Модул за контрола на
моторот/Модул за контрола
на менувачот8Ламбда сензор/Ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отпуштање на задната врата

316Нега на возилотоБр.Струјно коло12Приспособливо предно
осветлување/Автоматска
контрола на светлата13ABS14Бришач на задното стакло15Контролен модул на моторот16Алансер17Контролен модул за менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електричен центар22Лево долго светло
(халогенско)23–24Десен преден фар (LED)25Лев преден фар (LED)26Предни фарови за маглаБр.Струјно коло27Загревање на дизел горивото28Систем за сопирање-поаѓање29Електрична сопирачка за
паркирање30ABS31Приспособлива контрола на
патувањето32Воздушно перниче33Приспособливо предно
осветлување/Автоматска
контрола на светлата34Рециркулација на издувниот
гас35Страничен ретровизор/
Сензор за дожд36Контрола на климатизацијата37Соленоид на отворот од
канистерот38Вакуумска пумпа39Централен контролен модулБр.Струјно коло40Миење на шофершајбната/
Систем за миење на задното
стакло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44Бришач на шофершајбната45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за гориво50Нивелирање на предното
светло/Приспособливо
предно осветлување51Капак за воздухот52Дополнително греење/Мотор
на дизел

Нега на возилото317Бр.Струјно коло53Модул за контрола на
менувачот/Модул за контрола
на моторот54Вакуумска пумпа/Група
инструменти на таблата/
Вентилација за греење/
Систем за климатизација
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.
Кутија со осигурувачи во
таблата со инструменти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата и турнете
ја налево за да се отклучи.
Преклопете ја преградата надолу и
извадете ја.
Во возилата со воланот од десна
страна, кутијата со осигурувачи е
сместена зад капак во касетата.
Отворете ја касетата, па отворете
го капакот и преклопете го надолу.

318Нега на возилотоБр.Струјно коло1Контрола на патувањето/
Ограничувач на брзината/
Приспособлива контрола на
патувањето/Контроли на
воланот2Надворешни светла/Модул за контрола на каросеријата3Надворешни светла/Модул за
контрола на каросеријата4Инфозабавен систем5Инфозабавен систем/
Инструмент6Штекер за напојување/
Запалка7Штекер за струја8Лево средно светло/Модул за
контрола на каросеријата9Десно средно светло/Модул
за контрола на каросеријата/
Модул за воздушно перниче10Брави на вратите/Модул за
контрола на каросеријатаБр.Струјно коло11Внатрешен вентилатор12–13–14Приклучок за дијагностика15Воздушно перниче16Штекер за струја17Систем за климатизација18Логистика19Модул за контрола на
каросеријата20Модул за контрола на
каросеријата21Група инструменти на
таблата/Систем за
тревожење при кражба22Сензор за палење23Модул за контрола на
каросеријата24Модул за контрола на
каросеријатаБр.Струјно коло25–26–
Кутија со осигурувачи во
товарниот простор
Кутијата со осигурувачи е од
левата страна на товарниот
простор зад капак.
Извадете го капакот.
