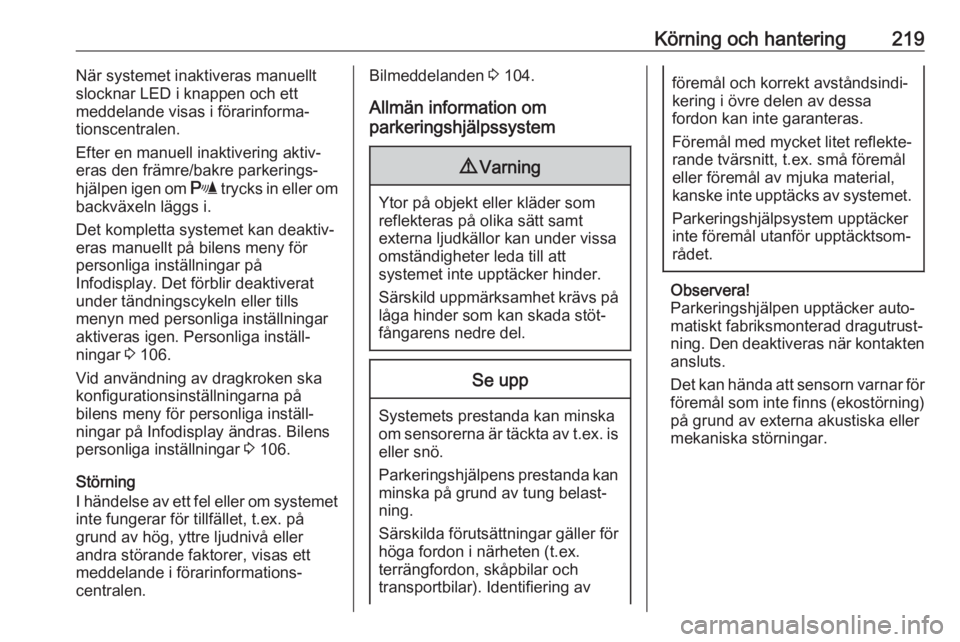

Körning och hantering219När systemet inaktiveras manuellt
slocknar LED i knappen och ett
meddelande visas i förarinforma‐
tionscentralen.
Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Det kompletta systemet kan deaktiv‐
eras manuellt på bilens meny för
personliga inställningar på
Infodisplay. Det förblir deaktiverat
under tändningscykeln eller tills
menyn med personliga inställningar
aktiveras igen. Personliga inställ‐
ningar 3 106.
Vid användning av dragkroken ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐
ningar på Infodisplay ändras. Bilens
personliga inställningar 3 106.
Störning
I händelse av ett fel eller om systemet inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.Bilmeddelanden 3 104.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.

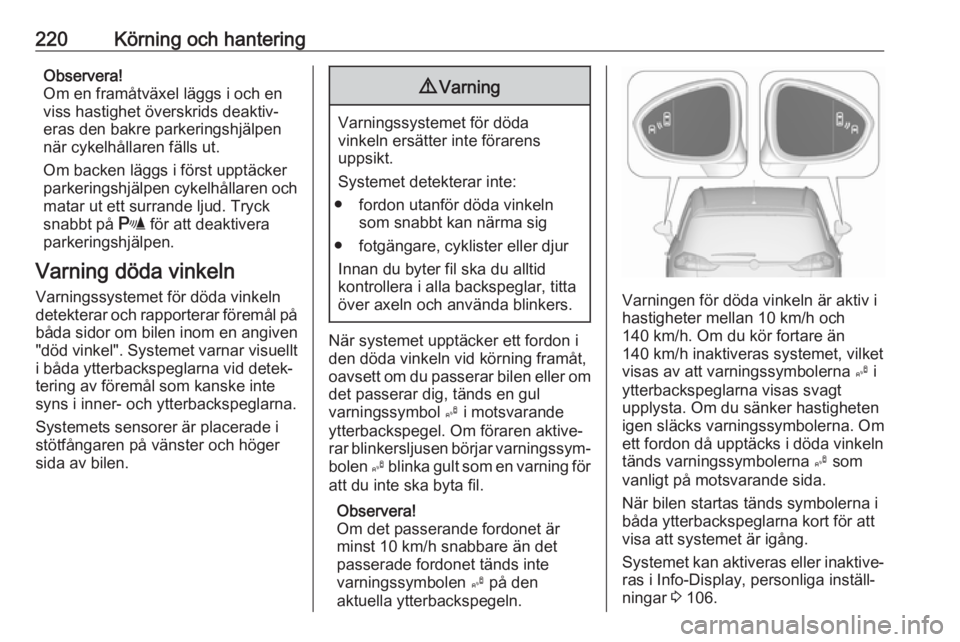

220Körning och hanteringObservera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och matar ut ett surrande ljud. Tryck
snabbt på r för att deaktivera
parkeringshjälpen.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul
varningssymbol B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersljusen börjar varningssym‐ bolen B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det
passerade fordonet tänds inte
varningssymbolen B på den
aktuella ytterbackspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt
upplysta. Om du sänker hastigheten igen släcks varningssymbolerna. Omett fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i Info-Display, personliga inställ‐
ningar 3 106.

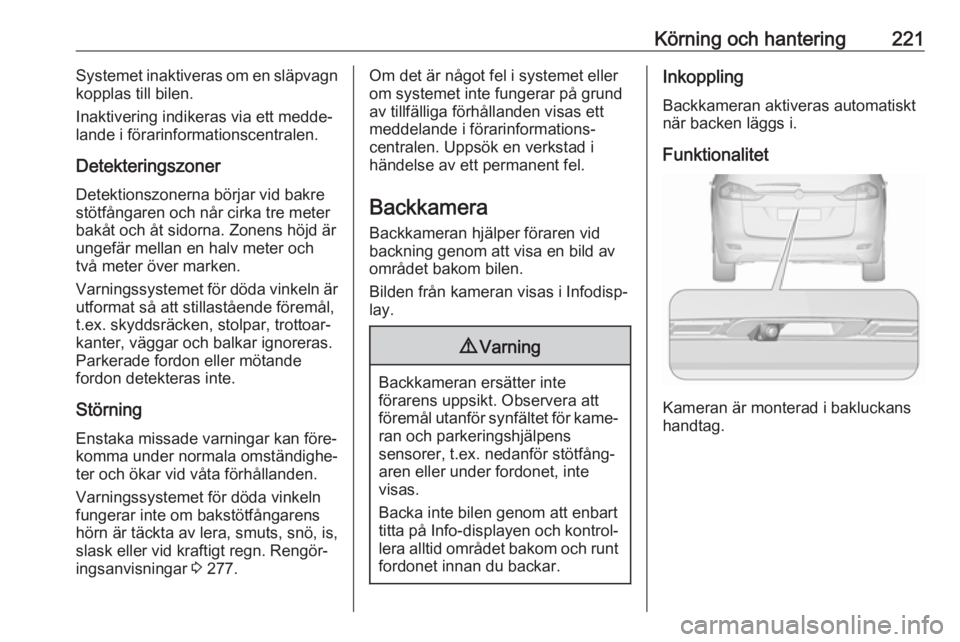

Körning och hantering221Systemet inaktiveras om en släpvagn
kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner
Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan en halv meter och
två meter över marken.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras.
Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 277.Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i
händelse av ett permanent fel.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Infodisp‐
lay.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckans
handtag.

222Körning och hantering

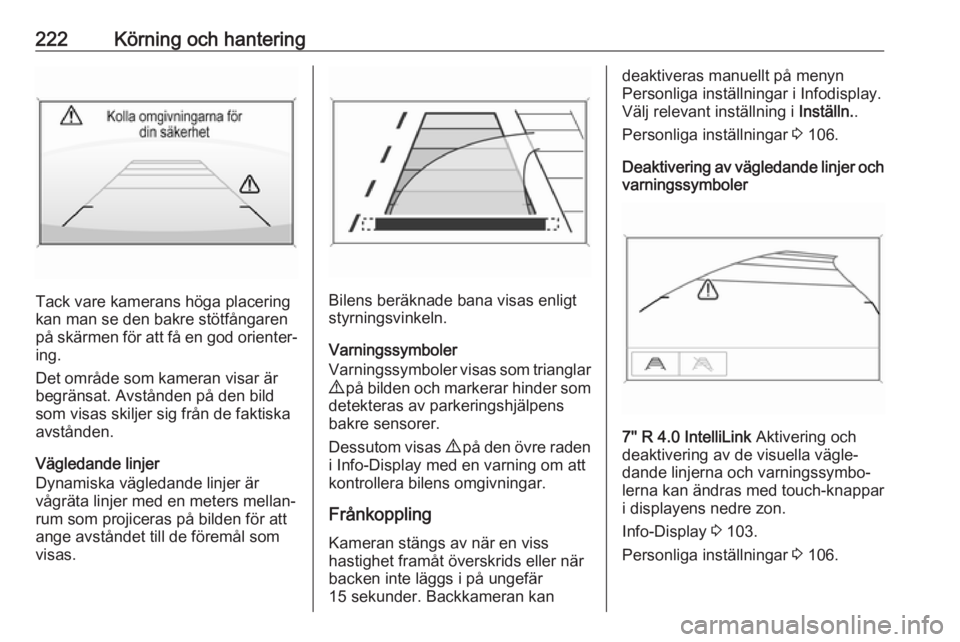

Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med en meters mellan‐
rum som projiceras på bilden för att
ange avståndet till de föremål som
visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av parkeringshjälpens
bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
15 sekunder. Backkameran kan
deaktiveras manuellt på menyn
Personliga inställningar i Infodisplay.
Välj relevant inställning i Inställn..
Personliga inställningar 3 106.
Deaktivering av vägledande linjer och
varningssymboler
7'' R 4.0 IntelliLink Aktivering och
deaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras med touch-knappar
i displayens nedre zon.
Info-Display 3 103.
Personliga inställningar 3 106.

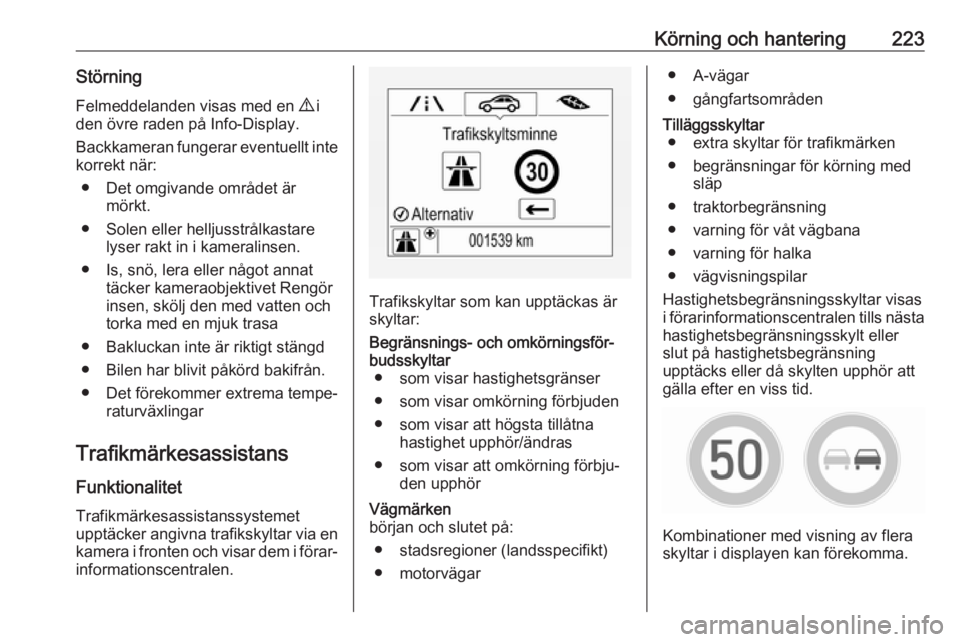

Körning och hantering223StörningFelmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Det omgivande området är mörkt.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet Rengör
insen, skölj den med vatten och
torka med en mjuk trasa
● Bakluckan inte är riktigt stängd ● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar
Trafikmärkesassistans Funktionalitet
Trafikmärkesassistanssystemet
upptäcker angivna trafikskyltar via en kamera i fronten och visar dem i förar‐
informationscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
början och slutet på:
● stadsregioner (landsspecifikt)● motorvägar● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● begränsningar för körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● vägvisningspilar
Hastighetsbegränsningsskyltar visas
i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller då skylten upphör att gälla efter en viss tid.
Kombinationer med visning av flera
skyltar i displayen kan förekomma.

224Körning och hantering

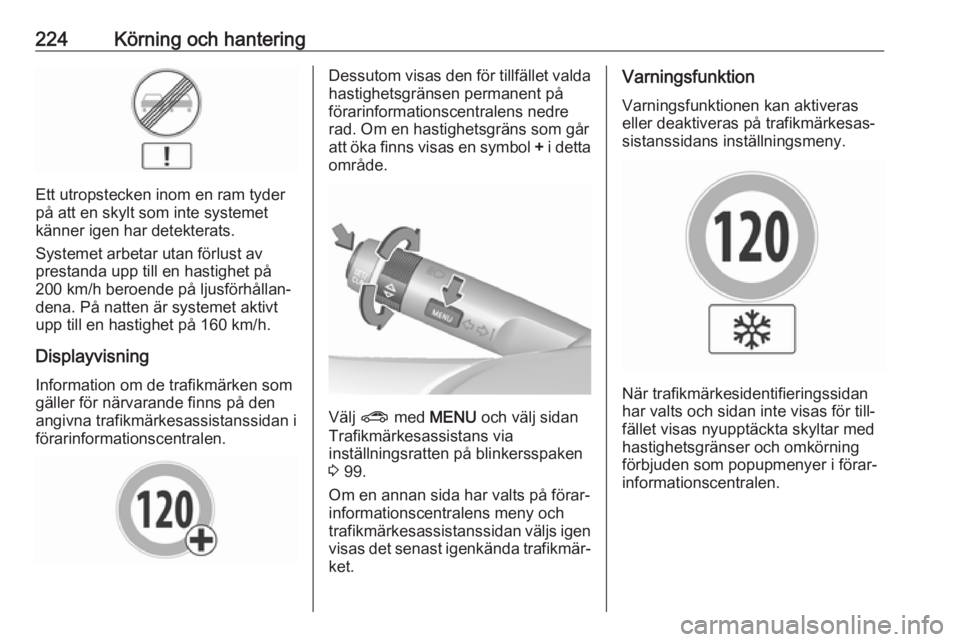

Ett utropstecken inom en ram tyder
på att en skylt som inte systemet
känner igen har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐
dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en symbol + i detta
område.
Välj ? med MENU och välj sidan
Trafikmärkesassistans via
inställningsratten på blinkersspaken
3 99.
Om en annan sida har valts på förar‐
informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐ ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller deaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.
När trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning
förbjuden som popupmenyer i förar‐
informationscentralen.

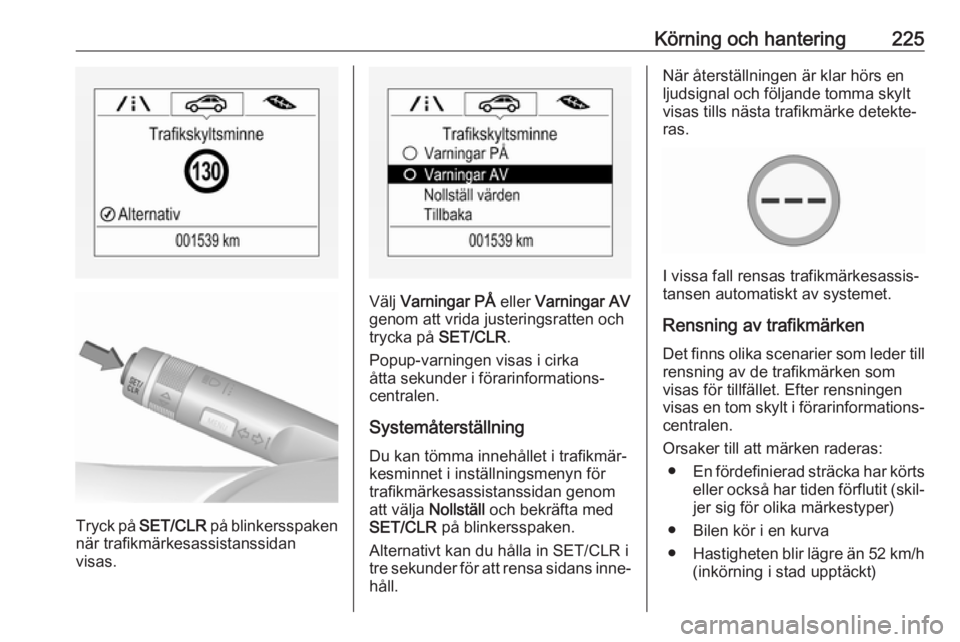

Körning och hantering225
Tryck på SET/CLR på blinkersspaken
när trafikmärkesassistanssidan
visas.
Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och trycka på SET/CLR.
Popup-varningen visas i cirka
åtta sekunder i förarinformations‐
centralen.
Systemåterställning Du kan tömma innehållet i trafikmär‐
kesminnet i inställningsmenyn för
trafikmärkesassistanssidan genom
att välja Nollställ och bekräfta med
SET/CLR på blinkersspaken.
Alternativt kan du hålla in SET/CLR i
tre sekunder för att rensa sidans inne‐
håll.
När återställningen är klar hörs en
ljudsignal och följande tomma skylt
visas tills nästa trafikmärke detekte‐
ras.
I vissa fall rensas trafikmärkesassis‐
tansen automatiskt av systemet.
Rensning av trafikmärken Det finns olika scenarier som leder till
rensning av de trafikmärken som
visas för tillfället. Efter rensningen
visas en tom skylt i förarinformations‐ centralen.
Orsaker till att märken raderas: ● En fördefinierad sträcka har körts
eller också har tiden förflutit (skil‐ jer sig för olika märkestyper)
● Bilen kör i en kurva
● Hastigheten blir lägre än 52 km/h
(inkörning i stad upptäckt)

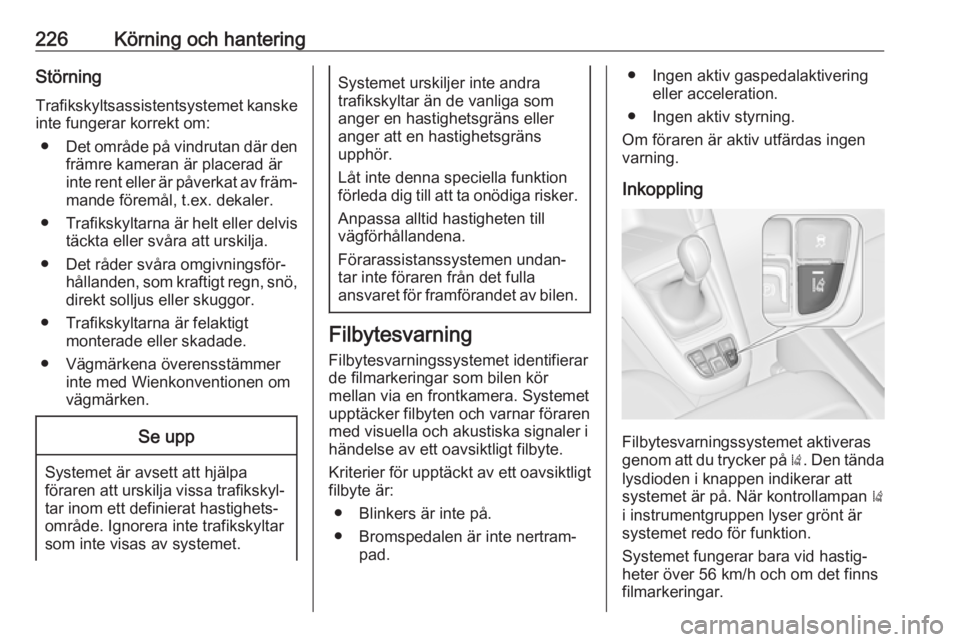

226Körning och hanteringStörning
Trafikskyltsassistentsystemet kanske inte fungerar korrekt om:
● Det område på vindrutan där den
främre kameran är placerad ärinte rent eller är påverkat av främ‐ mande föremål, t.ex. dekaler.
● Trafikskyltarna är helt eller delvis
täckta eller svåra att urskilja.
● Det råder svåra omgivningsför‐ hållanden, som kraftigt regn, snö,direkt solljus eller skuggor.
● Trafikskyltarna är felaktigt monterade eller skadade.
● Vägmärkena överensstämmer inte med Wienkonventionen om
vägmärken.Se upp
Systemet är avsett att hjälpa
föraren att urskilja vissa trafikskyl‐ tar inom ett definierat hastighets‐
område. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra
trafikskyltar än de vanliga som
anger en hastighetsgräns eller
anger att en hastighetsgräns
upphör.
Låt inte denna speciella funktion förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till
vägförhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla
ansvaret för framförandet av bilen.
Filbytesvarning
Filbytesvarningssystemet identifierar
de filmarkeringar som bilen kör
mellan via en frontkamera. Systemet
upptäcker filbyten och varnar föraren
med visuella och akustiska signaler i
händelse av ett oavsiktligt filbyte.
Kriterier för upptäckt av ett oavsiktligt
filbyte är:
● Blinkers är inte på.
● Bromspedalen är inte nertram‐ pad.
● Ingen aktiv gaspedalaktiveringeller acceleration.
● Ingen aktiv styrning.
Om föraren är aktiv utfärdas ingen
varning.
Inkoppling
Filbytesvarningssystemet aktiveras
genom att du trycker på ). Den tända
lysdioden i knappen indikerar att
systemet är på. När kontrollampan )
i instrumentgruppen lyser grönt är
systemet redo för funktion.
Systemet fungerar bara vid hastig‐
heter över 56 km/h och om det finns
filmarkeringar.

Körning och hantering227När systemet känner av ett oavsiktligt
filbyte ändras kontrollampan ) till gult
och blinkar. Samtidigt aktiveras ett
varningsljud.
Frånkoppling
Du inaktiverar systemet genom att
trycka på ). Lysdioden i knappen
släcks.
Vid hastigheter på under 56 km/h är
systemet inaktiverat.
Störning
Filbytesvarningssystemet kanske
inte fungerar korrekt om:
● Vindrutan inte är ren.
● Det råder svåra omgivningsför‐ hållanden som kraftigt regn, snö,
direkt solljus eller skuggor.
Systemet fungerar inte om inga
filmarkeringar registreras.
Bränsle
Bränsle till bensinmotorer
Använd endast blyfritt bränsle som
uppfyller den europeiska standarden
EN 228 eller likvärdig standard.
Motorn kan köras på bränsle som
innehåller upp till 10 % etanol (t.ex.
E10).
Fyll på bränsle med rekommenderat
oktantal. Ett lägre oktantal kan
försämra motoreffekten och vridmo‐
mentet och öka bränsleförbrukningen
något.
Se upp
Använd inte bränsle eller bränsle‐
tillsatser som innehåller metall‐
komponenter som manganbase‐
rade tillsatser. Detta kan leda till
motorskador.
Se upp
Användning av ett bränsle som
inte uppfyller EN 228 eller likvärdig standard kan leda till avlagringar
eller motorskador.
Se upp
Användning av bränsle med lägre
oktantal än det lägsta möjliga kan
leda till okontrollerad förbränning
och skador på motorn.
De motorspecifika kraven vad gäller oktantal finns i motordataöversikten
3 289. Om det finns en landsspecifik
etikett på tankluckan gäller informa‐
tionen på denna i stället för de
motorspecifika kraven.

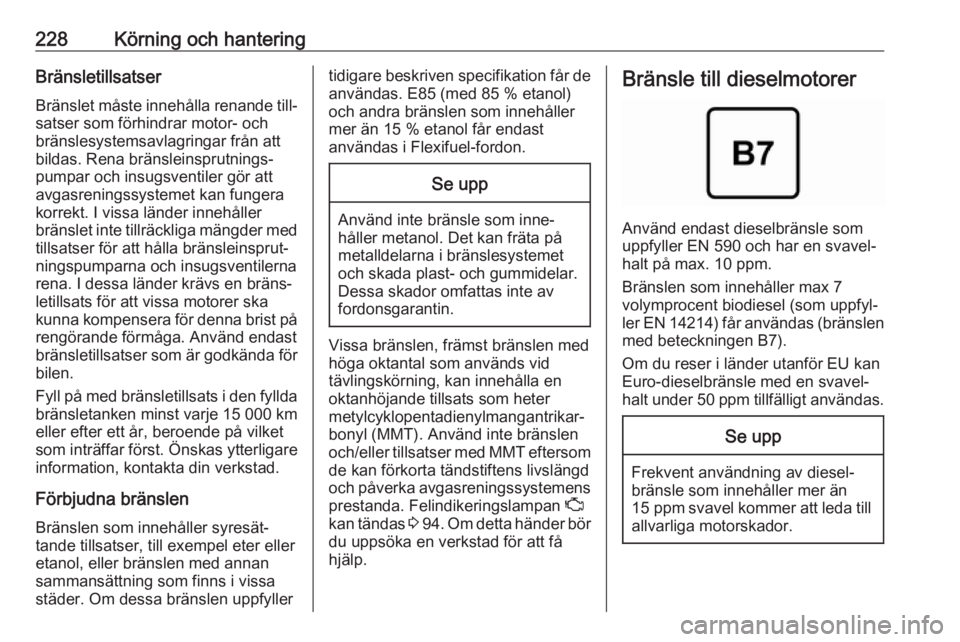

228Körning och hanteringBränsletillsatserBränslet måste innehålla renande till‐
satser som förhindrar motor- och
bränslesystemsavlagringar från att
bildas. Rena bränsleinsprutnings‐
pumpar och insugsventiler gör att
avgasreningssystemet kan fungera
korrekt. I vissa länder innehåller
bränslet inte tillräckliga mängder med tillsatser för att hålla bränsleinsprut‐
ningspumparna och insugsventilerna
rena. I dessa länder krävs en bräns‐
letillsats för att vissa motorer ska
kunna kompensera för denna brist på
rengörande förmåga. Använd endast
bränsletillsatser som är godkända för
bilen.
Fyll på med bränsletillsats i den fyllda
bränsletanken minst varje 15 000 km
eller efter ett år, beroende på vilket
som inträffar först. Önskas ytterligare
information, kontakta din verkstad.
Förbjudna bränslen Bränslen som innehåller syresät‐
tande tillsatser, till exempel eter eller
etanol, eller bränslen med annan
sammansättning som finns i vissa
städer. Om dessa bränslen uppfyllertidigare beskriven specifikation får de
användas. E85 (med 85 % etanol)
och andra bränslen som innehåller
mer än 15 % etanol får endast
användas i Flexifuel-fordon.Se upp
Använd inte bränsle som inne‐
håller metanol. Det kan fräta på
metalldelarna i bränslesystemet och skada plast- och gummidelar.
Dessa skador omfattas inte av
fordonsgarantin.
Vissa bränslen, främst bränslen med höga oktantal som används vid
tävlingskörning, kan innehålla en
oktanhöjande tillsats som heter
metylcyklopentadienylmangantrikar‐
bonyl (MMT). Använd inte bränslen
och/eller tillsatser med MMT eftersom de kan förkorta tändstiftens livslängd
och påverka avgasreningssystemens
prestanda. Felindikeringslampan Z
kan tändas 3 94 . Om detta händer bör
du uppsöka en verkstad för att få hjälp.
Bränsle till dieselmotorer
Använd endast dieselbränsle som
uppfyller EN 590 och har en svavel‐
halt på max. 10 ppm.
Bränslen som innehåller max 7
volymprocent biodiesel (som uppfyl‐
ler EN 14214) får användas (bränslen
med beteckningen B7).
Om du reser i länder utanför EU kan
Euro-dieselbränsle med en svavel‐
halt under 50 ppm tillfälligt användas.
Se upp
Frekvent användning av diesel‐
bränsle som innehåller mer än
15 ppm svavel kommer att leda till
allvarliga motorskador.
