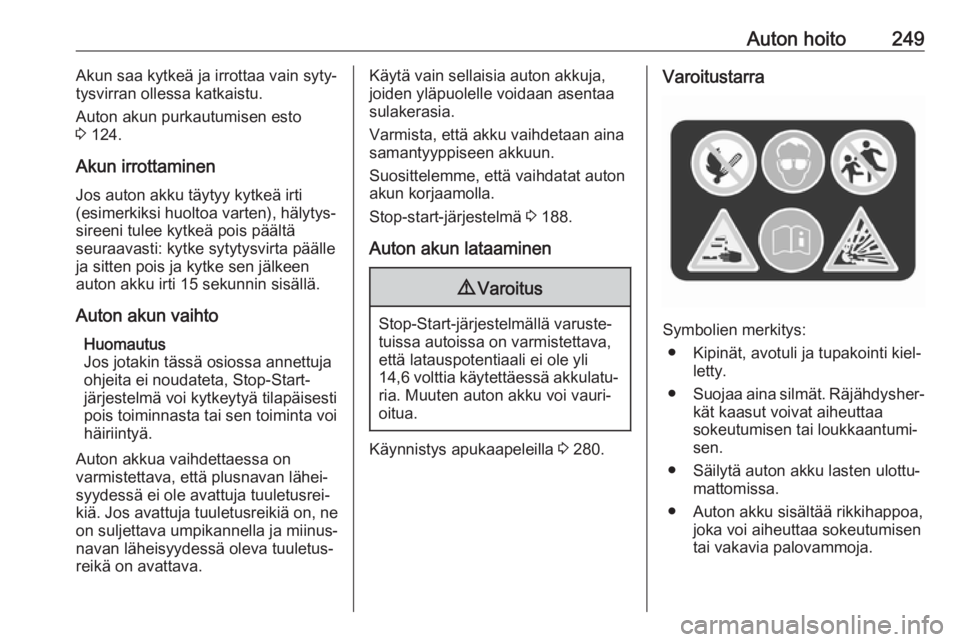

Auton hoito249Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Auton akun purkautumisen esto
3 124.
Akun irrottaminen
Jos auton akku täytyy kytkeä irti
(esimerkiksi huoltoa varten), hälytys‐
sireeni tulee kytkeä pois päältä
seuraavasti: kytke sytytysvirta päälle
ja sitten pois ja kytke sen jälkeen
auton akku irti 15 sekunnin sisällä.
Auton akun vaihto Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne
on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.Käytä vain sellaisia auton akkuja,
joiden yläpuolelle voidaan asentaa
sulakerasia.
Varmista, että akku vaihdetaan aina
samantyyppiseen akkuun.
Suosittelemme, että vaihdatat auton
akun korjaamolla.
Stop-start-järjestelmä 3 188.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 280.
Varoitustarra
Symbolien merkitys:
● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.

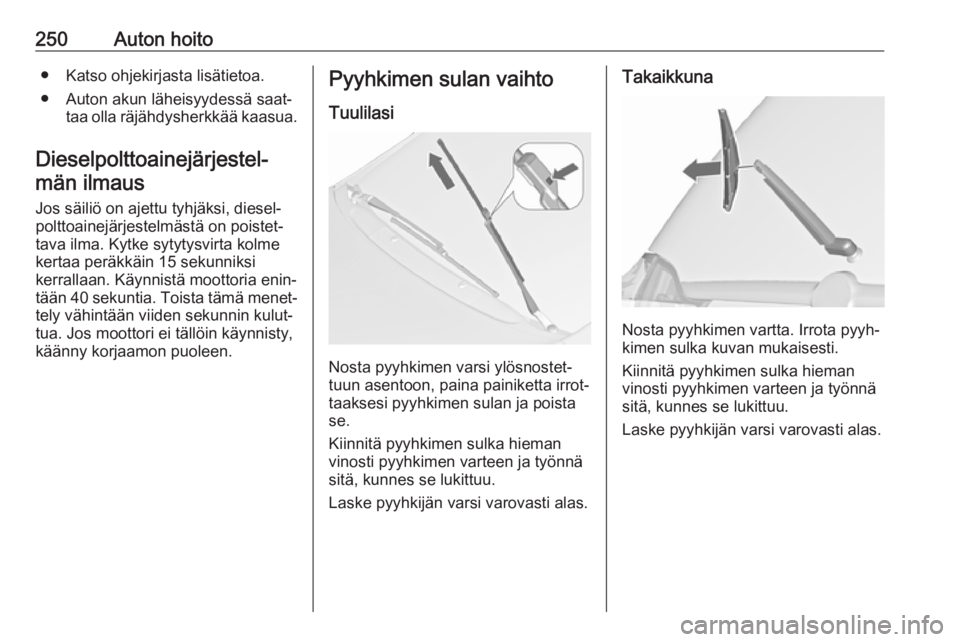

250Auton hoito● Katso ohjekirjasta lisätietoa.
● Auton akun läheisyydessä saat‐ taa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi
kerrallaan. Käynnistä moottoria enin‐
tään 40 sekuntia. Toista tämä menet‐ tely vähintään viiden sekunnin kulut‐
tua. Jos moottori ei tällöin käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Tuulilasi
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takaikkuna
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

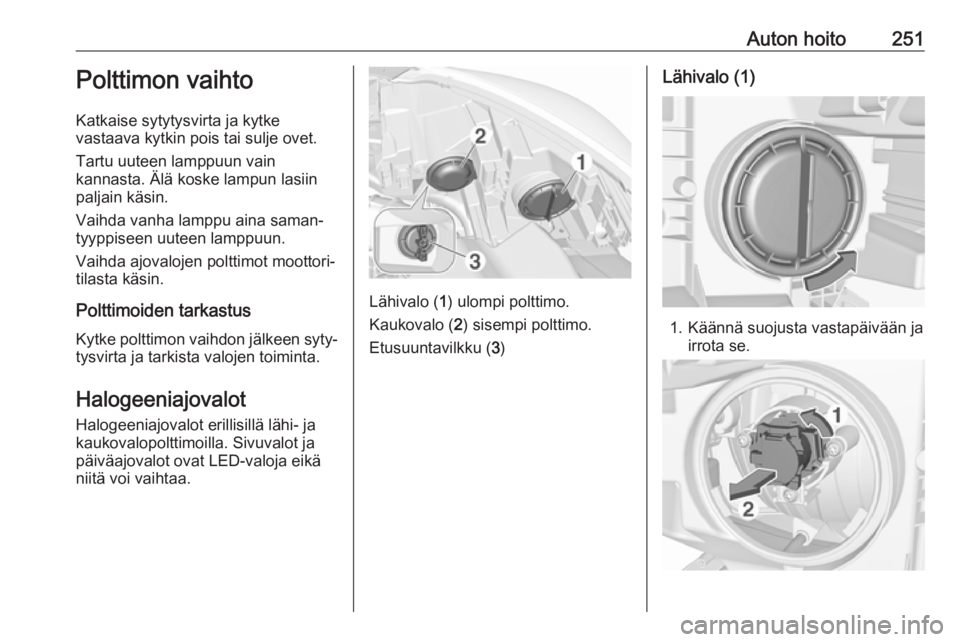

Auton hoito251Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Halogeeniajovalot
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla. Sivuvalot ja
päiväajovalot ovat LED-valoja eikä
niitä voi vaihtaa.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Etusuuntavilkku ( 3)
Lähivalo (1)
1. Käännä suojusta vastapäivään ja
irrota se.

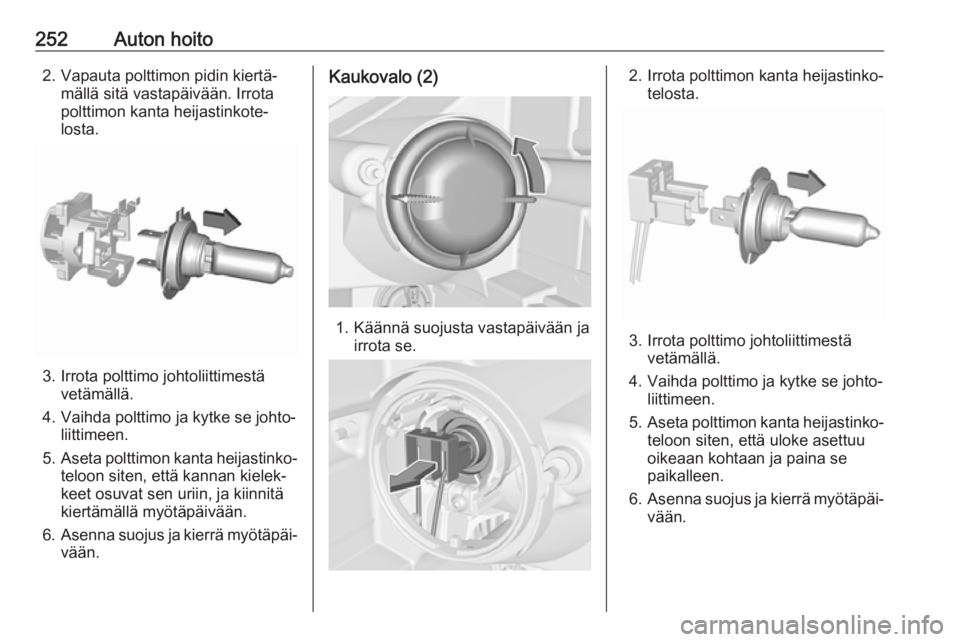

252Auton hoito2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
polttimon kanta heijastinkote‐
losta.
3. Irrota polttimo johtoliittimestä vetämällä.
4. Vaihda polttimo ja kytke se johto‐ liittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon siten, että kannan kielek‐
keet osuvat sen uriin, ja kiinnitä
kiertämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon kanta heijastinko‐telosta.
3. Irrota polttimo johtoliittimestävetämällä.
4. Vaihda polttimo ja kytke se johto‐ liittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon siten, että uloke asettuu
oikeaan kohtaan ja paina se
paikalleen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.

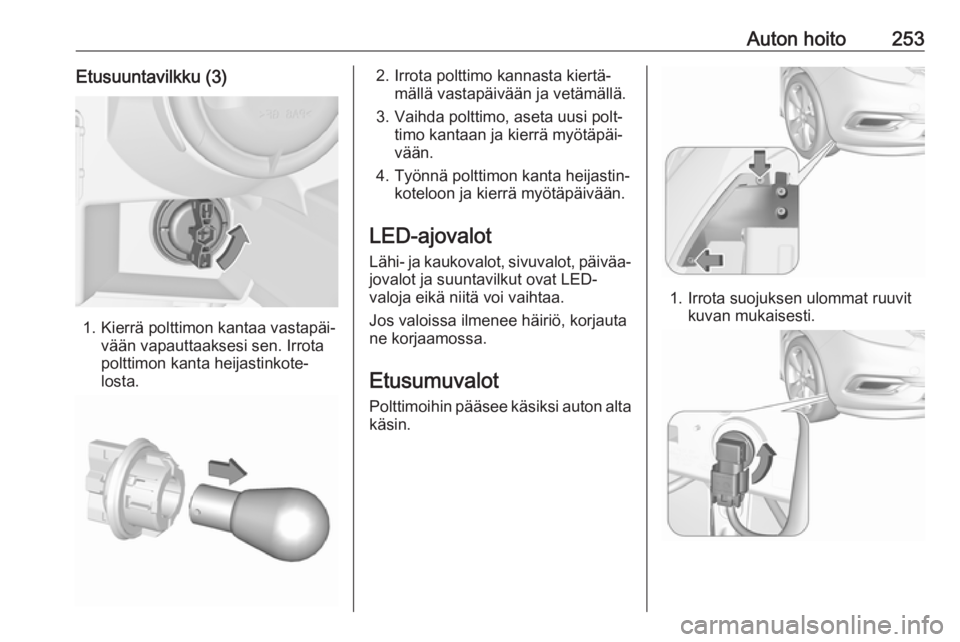

Auton hoito253Etusuuntavilkku (3)
1. Kierrä polttimon kantaa vastapäi‐vään vapauttaaksesi sen. Irrota
polttimon kanta heijastinkote‐
losta.
2. Irrota polttimo kannasta kiertä‐ mällä vastapäivään ja vetämällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan ja kierrä myötäpäi‐
vään.
4. Työnnä polttimon kanta heijastin‐ koteloon ja kierrä myötäpäivään.
LED-ajovalot Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Etusumuvalot Polttimoihin pääsee käsiksi auton alta
käsin.
1. Irrota suojuksen ulommat ruuvit kuvan mukaisesti.

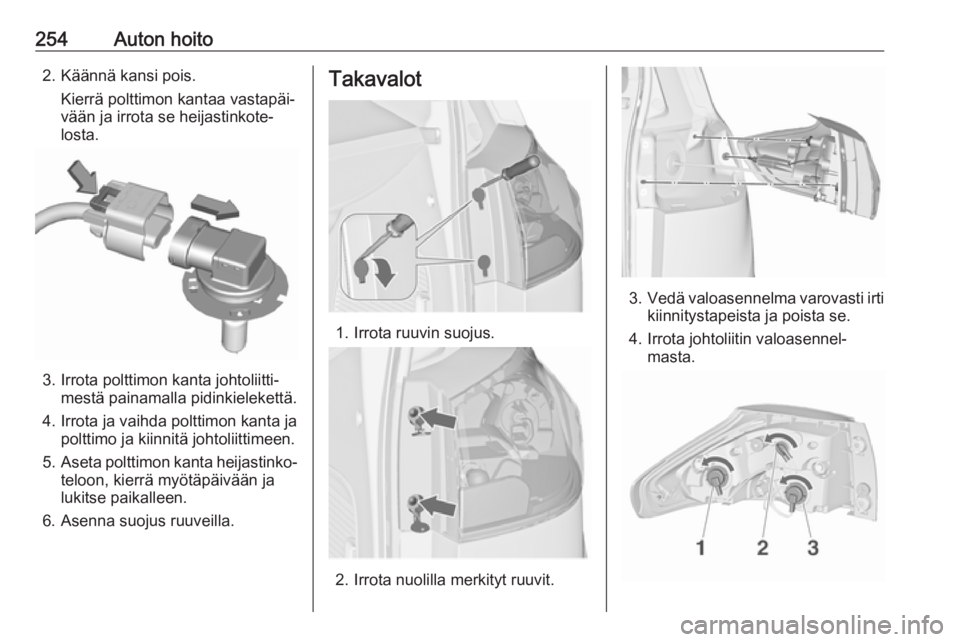

254Auton hoito2. Käännä kansi pois.Kierrä polttimon kantaa vastapäi‐
vään ja irrota se heijastinkote‐
losta.
3. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliittimeen.
5. Aseta polttimon kanta heijastinko‐
teloon, kierrä myötäpäivään ja
lukitse paikalleen.
6. Asenna suojus ruuveilla.
Takavalot
1. Irrota ruuvin suojus.
2. Irrota nuolilla merkityt ruuvit.
3. Vedä valoasennelma varovasti irti
kiinnitystapeista ja poista se.
4. Irrota johtoliitin valoasennel‐ masta.

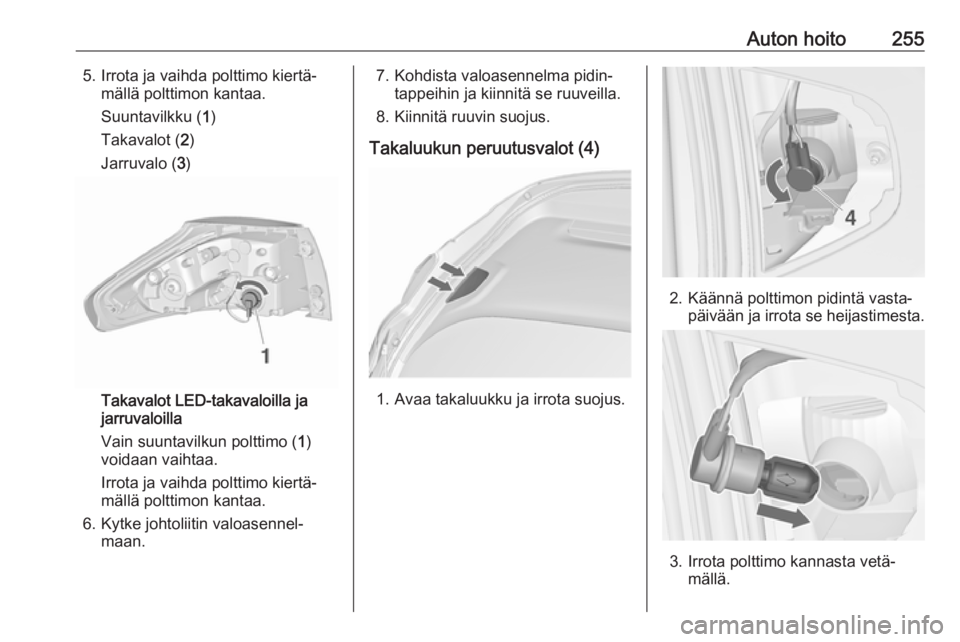

Auton hoito2555. Irrota ja vaihda polttimo kiertä‐mällä polttimon kantaa.
Suuntavilkku ( 1)
Takavalot ( 2)
Jarruvalo ( 3)
Takavalot LED-takavaloilla ja
jarruvaloilla
Vain suuntavilkun polttimo ( 1)
voidaan vaihtaa.
Irrota ja vaihda polttimo kiertä‐
mällä polttimon kantaa.
6. Kytke johtoliitin valoasennel‐ maan.
7. Kohdista valoasennelma pidin‐tappeihin ja kiinnitä se ruuveilla.
8. Kiinnitä ruuvin suojus.
Takaluukun peruutusvalot (4)
1. Avaa takaluukku ja irrota suojus.
2. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
3. Irrota polttimo kannasta vetä‐ mällä.

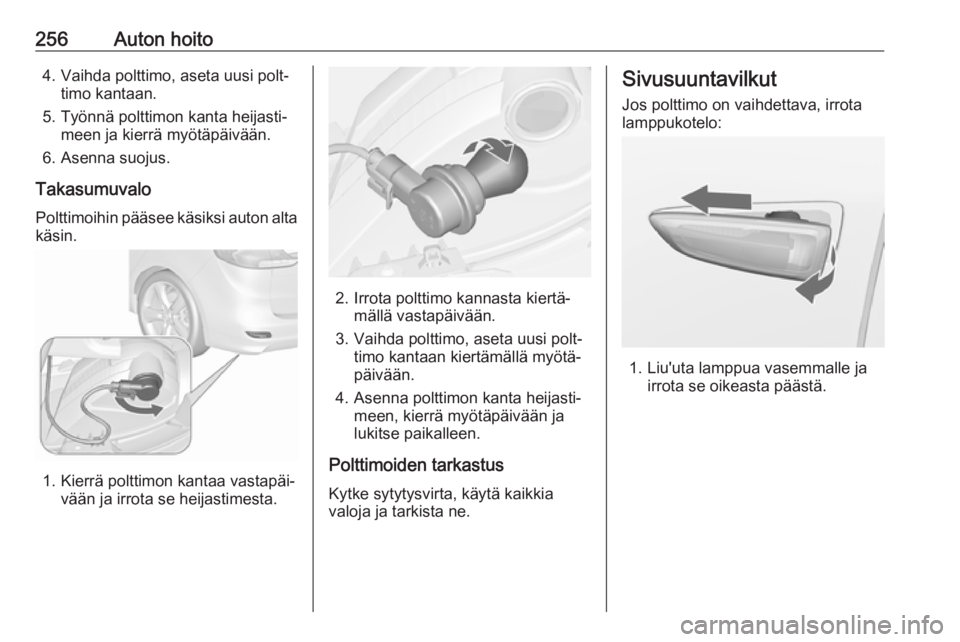

256Auton hoito4. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus.
Takasumuvalo Polttimoihin pääsee käsiksi auton alta
käsin.
1. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
2. Irrota polttimo kannasta kiertä‐mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja
lukitse paikalleen.
Polttimoiden tarkastus
Kytke sytytysvirta, käytä kaikkia
valoja ja tarkista ne.
Sivusuuntavilkut
Jos polttimo on vaihdettava, irrotalamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.

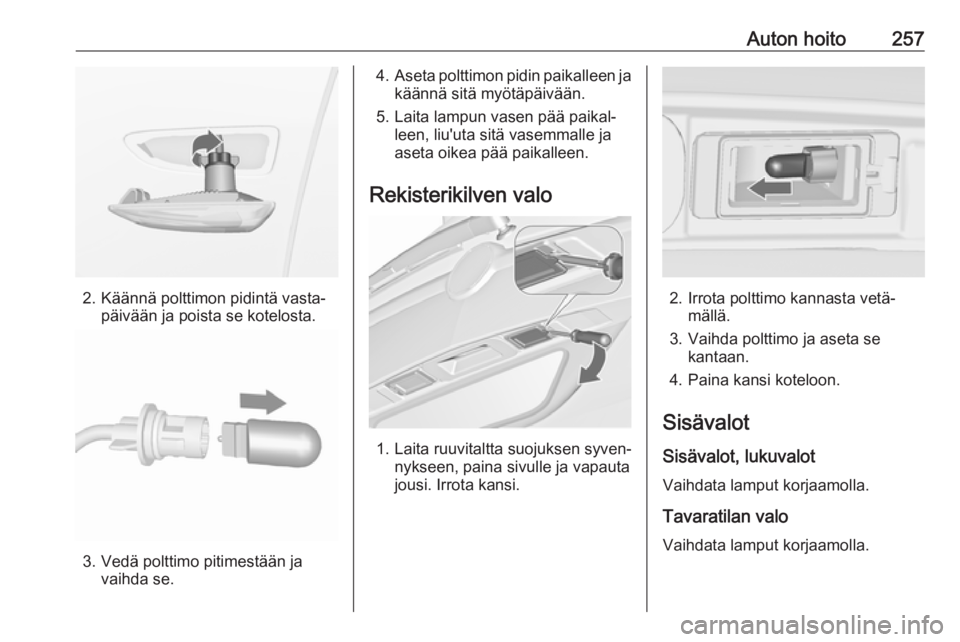

Auton hoito257
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi. Irrota kansi.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo ja aseta se kantaan.
4. Paina kansi koteloon.
Sisävalot Sisävalot, lukuvalot
Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.

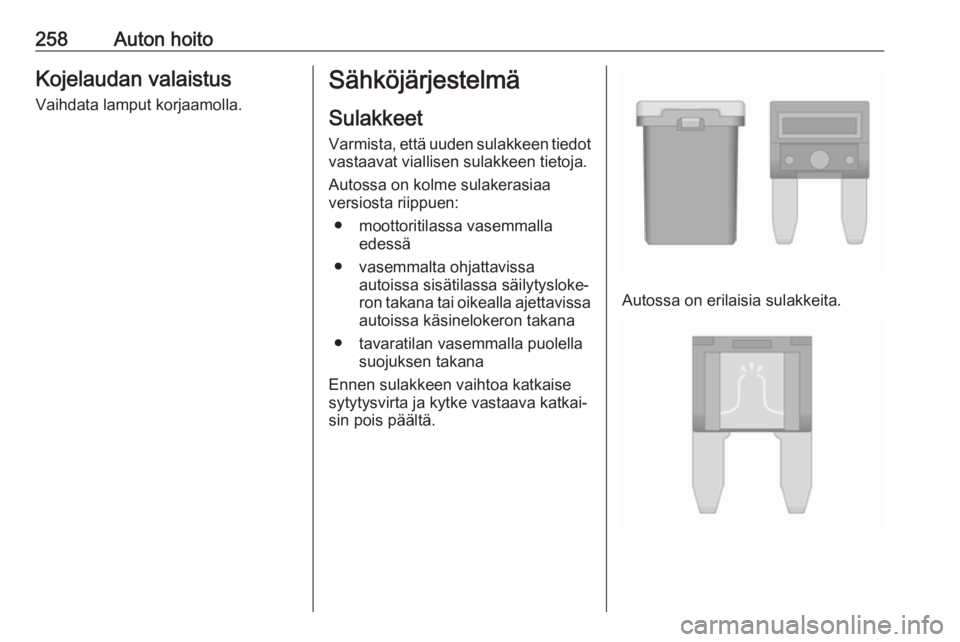

258Auton hoitoKojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa
versiosta riippuen:
● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa autoissa sisätilassa säilytysloke‐ron takana tai oikealla ajettavissa autoissa käsinelokeron takana
● tavaratilan vasemmalla puolella suojuksen takana
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Autossa on erilaisia sulakkeita.
