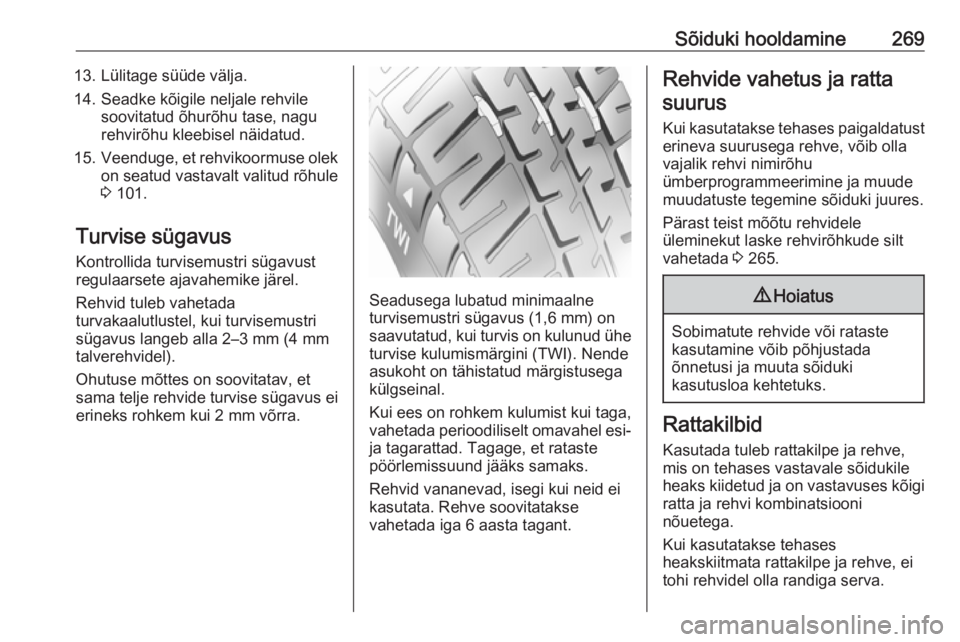

Sõiduki hooldamine26913. Lülitage süüde välja.
14. Seadke kõigile neljale rehvile soovitatud õhurõhu tase, nagu
rehvirõhu kleebisel näidatud.
15. Veenduge, et rehvikoormuse olek
on seatud vastavalt valitud rõhule 3 101.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
sama telje rehvide turvise sügavus ei
erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tagage, et rataste
pöörlemissuund jääks samaks.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.
Rehvide vahetus ja ratta
suurus
Kui kasutatakse tehases paigaldatust erineva suurusega rehve, võib olla
vajalik rehvi nimirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõiduki juures.
Pärast teist mõõtu rehvidele
üleminekut laske rehvirõhkude silt
vahetada 3 265.9 Hoiatus
Sobimatute rehvide või rataste
kasutamine võib põhjustada
õnnetusi ja muuta sõiduki
kasutusloa kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases vastavale sõidukile
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.

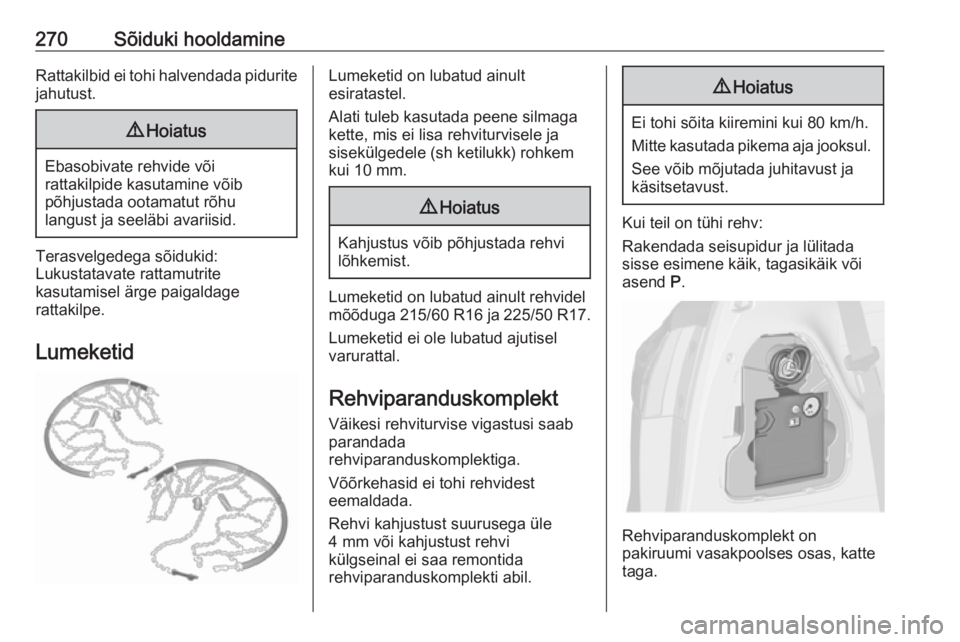

270Sõiduki hooldamineRattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Lukustatavate rattamutrite
kasutamisel ärge paigaldage
rattakilpe.
Lumeketid
Lumeketid on lubatud ainult
esiratastel.
Alati tuleb kasutada peene silmaga
kette, mis ei lisa rehviturvisele ja sisekülgedele (sh ketilukk) rohkem
kui 10 mm.9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid on lubatud ainult rehvidel mõõduga 215/60 R16 ja 225/50 R17.
Lumeketid ei ole lubatud ajutisel varurattal.
Rehviparanduskomplekt Väikesi rehviturvise vigastusi saab
parandada
rehviparanduskomplektiga.
Võõrkehasid ei tohi rehvidest
eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi
külgseinal ei saa remontida
rehviparanduskomplekti abil.
9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui teil on tühi rehv:
Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt on
pakiruumi vasakpoolses osas, katte
taga.

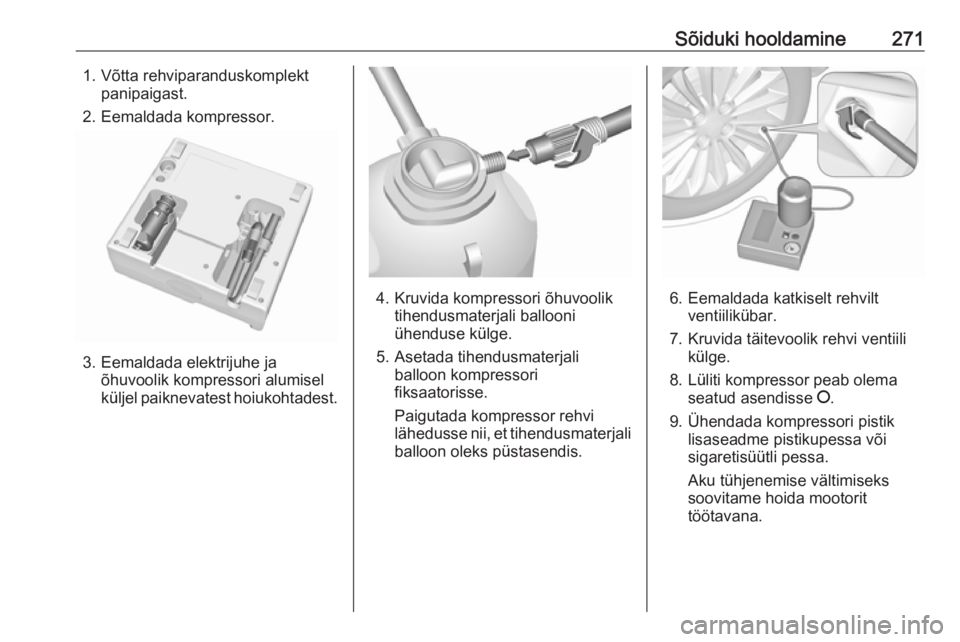

Sõiduki hooldamine2711. Võtta rehviparanduskomplektpanipaigast.
2. Eemaldada kompressor.
3. Eemaldada elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiili külge.
8. Lüliti kompressor peab olema seatud asendisse J.
9. Ühendada kompressori pistik lisaseadme pistikupessa või
sigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.

272Sõiduki hooldamine

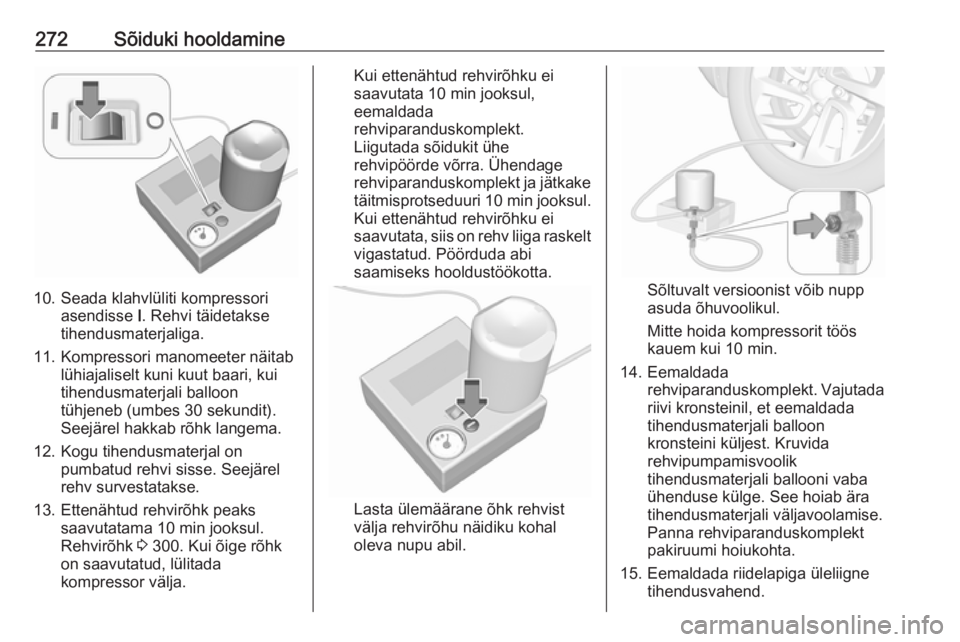

10. Seada klahvlüliti kompressoriasendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni kuut baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
13. Ettenähtud rehvirõhk peaks saavutatama 10 min jooksul.
Rehvirõhk 3 300. Kui õige rõhk
on saavutatud, lülitada
kompressor välja.
Kui ettenähtud rehvirõhku ei
saavutata 10 min jooksul,
eemaldada
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra. Ühendage
rehviparanduskomplekt ja jätkake
täitmisprotseduuri 10 min jooksul.
Kui ettenähtud rehvirõhku ei
saavutata, siis on rehv liiga raskelt
vigastatud. Pöörduda abi
saamiseks hooldustöökotta.
Lasta ülemäärane õhk rehvist
välja rehvirõhu näidiku kohal
oleva nupu abil.
Sõltuvalt versioonist võib nupp
asuda õhuvoolikul.
Mitte hoida kompressorit töös
kauem kui 10 min.
14. Eemaldada rehviparanduskomplekt. Vajutada
riivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada riidelapiga üleliigne tihendusvahend.

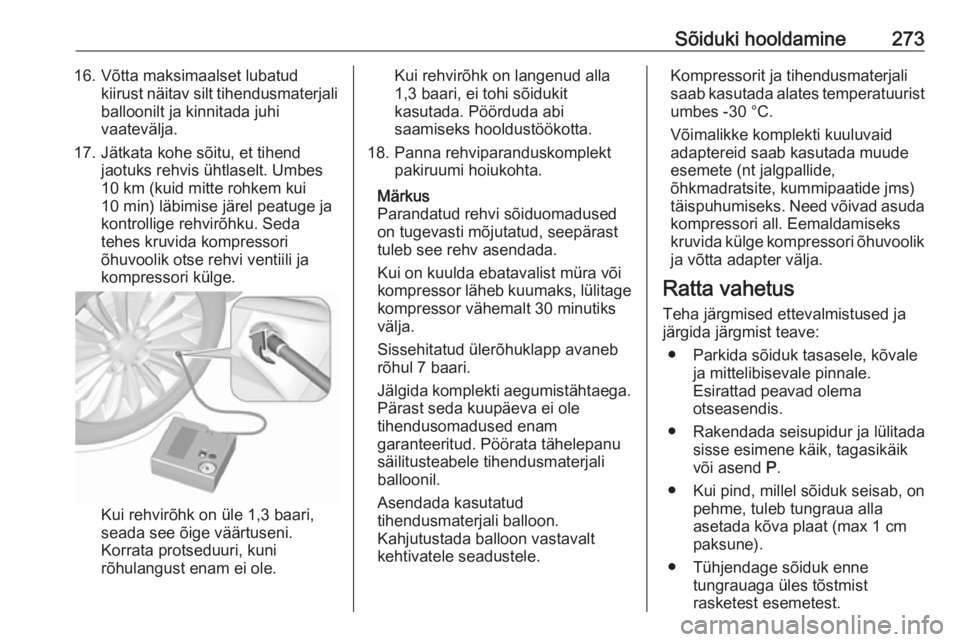

Sõiduki hooldamine27316. Võtta maksimaalset lubatudkiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.
17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km (kuid mitte rohkem kui
10 min) läbimise järel peatuge ja
kontrollige rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
18. Panna rehviparanduskomplekt pakiruumi hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitage
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.
Võimalikke komplekti kuuluvaid
adaptereid saab kasutada muude esemete (nt jalgpallide,
õhkmadratsite, kummipaatide jms)
täispuhumiseks. Need võivad asuda kompressori all. Eemaldamiseks
kruvida külge kompressori õhuvoolik ja võtta adapter välja.
Ratta vahetus
Teha järgmised ettevalmistused ja järgida järgmist teave:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.

274Sõiduki hooldamine● Ülestõstetud sõidukis ei tohi ollainimesi ega loomi.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
● Enne ratta paigaldamist puhastada rattamutreid ja keeret
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
Tõstmiskohad
Näidatud tõstmisasendid on ette
nähtud tõstehoobade ja tungraudade
paigutamiseks talve-/suverehvide
vahetamisel.
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.
Tõstuki eesmise käpa asend kere all.
Varuratas
Varuratast, sõltuvalt selle
mõõtmetest, võib liigitada ajutiste
varurataste alla, võrreldes teiste
paigaldatud ratastega ja vastava riigi
eeskirjadega. Sellisel juhul rakendub lubatud maksimaalne kiirus, seda
isegi juhul, kui varurattal pole
vastavat silti.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub sõiduki põranda all
hoidikus.
1. Avage pakiruumi panipaik 3 263.

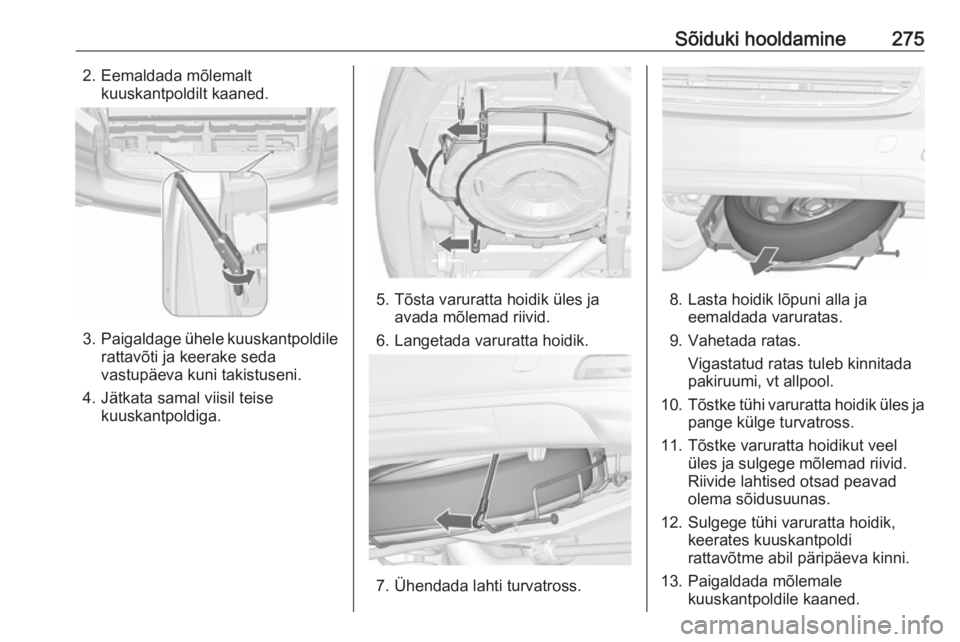

Sõiduki hooldamine2752. Eemaldada mõlemaltkuuskantpoldilt kaaned.
3.Paigaldage ühele kuuskantpoldile
rattavõti ja keerake seda
vastupäeva kuni takistuseni.
4. Jätkata samal viisil teise kuuskantpoldiga.
5. Tõsta varuratta hoidik üles jaavada mõlemad riivid.
6. Langetada varuratta hoidik.
7. Ühendada lahti turvatross.
8. Lasta hoidik lõpuni alla ja eemaldada varuratas.
9. Vahetada ratas. Vigastatud ratas tuleb kinnitada
pakiruumi, vt allpool.
10. Tõstke tühi varuratta hoidik üles ja
pange külge turvatross.
11. Tõstke varuratta hoidikut veel üles ja sulgege mõlemad riivid.
Riivide lahtised otsad peavad
olema sõidusuunas.
12. Sulgege tühi varuratta hoidik, keerates kuuskantpoldi
rattavõtme abil päripäeva kinni.
13. Paigaldada mõlemale kuuskantpoldile kaaned.

276Sõiduki hooldamine14. Paigutage rattavõti ja tungraudtagaluugi ette panipaika.
15. Sulgege panipaik kattega. Varuratta paigutamisel varuratta
hoidikusse jälgige, et ratta rehviventiil
jääks rattahoidiku süvendis
ülespoole.
Varuratta paigaldamine Teha järgmised ettevalmistused ja
järgida järgmist teave:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Vajaduse korral pange tõkisking ratta alla, mis asub diagonaalseltvahetatava rattaga.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäikvõi asend P.
● Eemaldada varuratas 3 274.
● Kunagi ei tohi vahetada rohkem kui üht ratast korraga.● Kasutada tungrauda ainult rattavahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Ülestõstetud sõidukis ei tohi olla inimesi ega loomi.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
● Enne ratta paigaldamist puhastada rattamutreid ja keeret
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
9 Hoiatus
Rataste vahetamisel jälgige, et
kasutate alati õigeid rattapolte.
Varuratta paigaldamisel võib
kasutada ka kergmetallvelgede
polte.
1. Vabastada kruvikeerajaga rattapoltide kate ja eemaldada.
Plekkveljed koos ilukilpidega:
Tõmmata ära ilukilp.
Kergmetallveljed: Vabastada
kruvikeerajaga rattapoltide kate ja
eemaldada. Ratta kaitsmiseks
panna kruvikeeraja ja
kergmetallvelje vahele pehme
riie.

Sõiduki hooldamine277

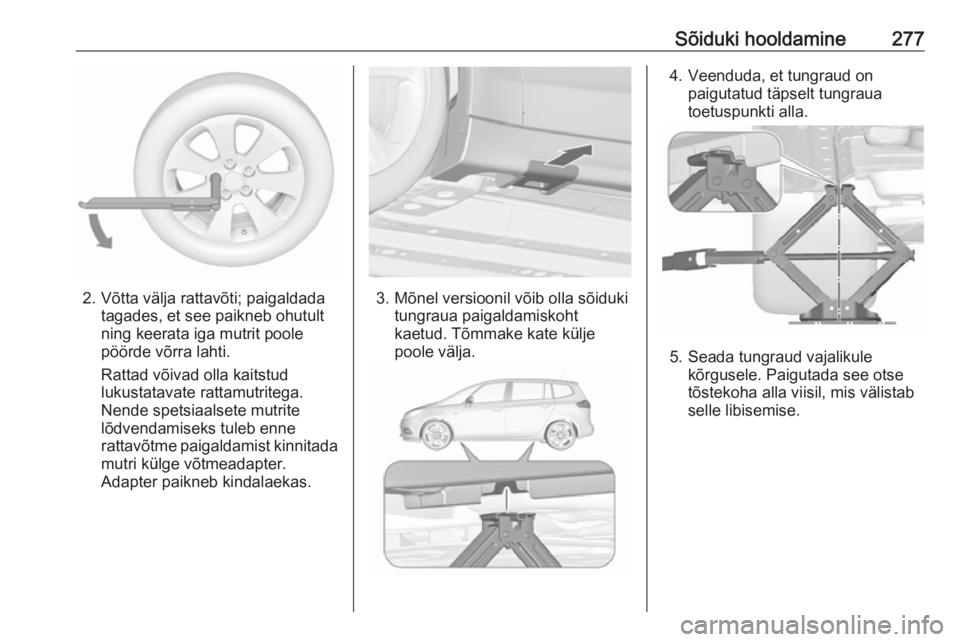

2. Võtta välja rattavõti; paigaldadatagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter paikneb kindalaekas.3. Mõnel versioonil võib olla sõiduki tungraua paigaldamiskoht
kaetud. Tõmmake kate külje
poole välja.
4. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.
5. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.

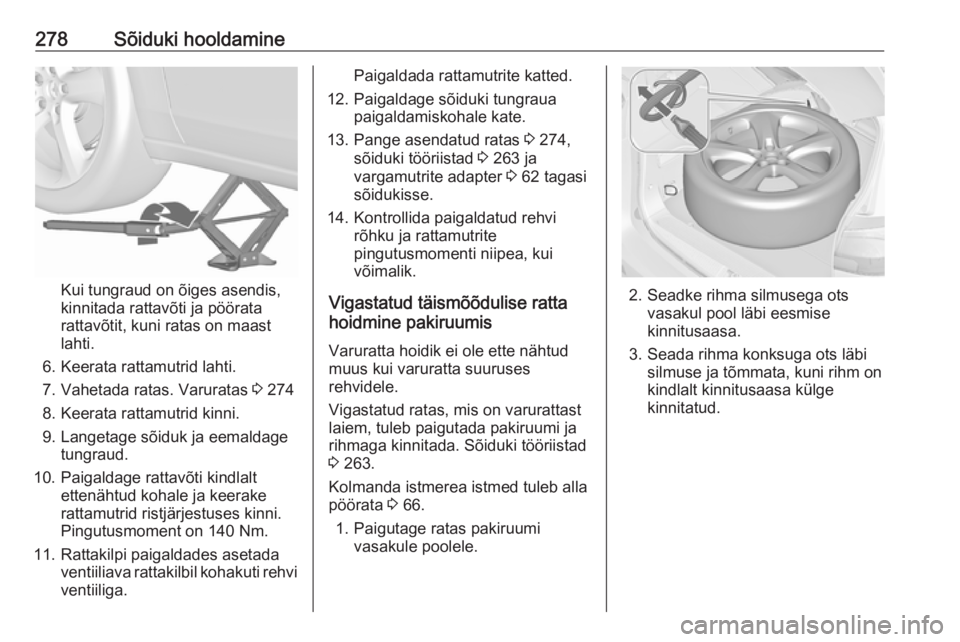

278Sõiduki hooldamine
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
6. Keerata rattamutrid lahti. 7. Vahetada ratas. Varuratas 3 274
8. Keerata rattamutrid kinni.
9. Langetage sõiduk ja eemaldage tungraud.
10. Paigaldage rattavõti kindlalt ettenähtud kohale ja keerake
rattamutrid ristjärjestuses kinni.
Pingutusmoment on 140 Nm.
11. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
12. Paigaldage sõiduki tungraua paigaldamiskohale kate.
13. Pange asendatud ratas 3 274,
sõiduki tööriistad 3 263 ja
vargamutrite adapter 3 62 tagasi
sõidukisse.
14. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Vigastatud täismõõdulise ratta
hoidmine pakiruumis
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.
Vigastatud ratas, mis on varurattast laiem, tuleb paigutada pakiruumi ja
rihmaga kinnitada. Sõiduki tööriistad
3 263.
Kolmanda istmerea istmed tuleb alla
pöörata 3 66.
1. Paigutage ratas pakiruumi vasakule poolele.
2. Seadke rihma silmusega otsvasakul pool läbi eesmise
kinnitusaasa.
3. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.
