OPEL ZAFIRA C 2019 Omaniku käsiraamat (in Estonian)

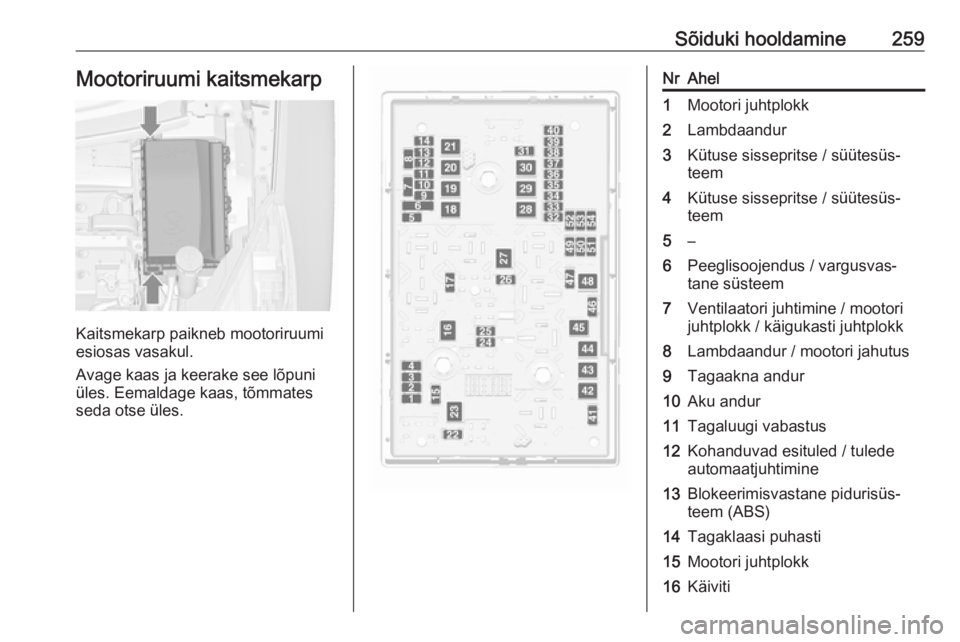

Sõiduki hooldamine259Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.
NrAhel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse / süütesüs‐
teem4Kütuse sissepritse / süütesüs‐
teem5–6Peeglisoojendus / vargusvas‐
tane süsteem7Ventilaatori juhtimine / mootori
juhtplokk / käigukasti juhtplokk8Lambdaandur / mootori jahutus9Tagaakna andur10Aku andur11Tagaluugi vabastus12Kohanduvad esituled / tulede
automaatjuhtimine13Blokeerimisvastane pidurisüs‐
teem (ABS)14Tagaklaasi puhasti15Mootori juhtplokk16Käiviti

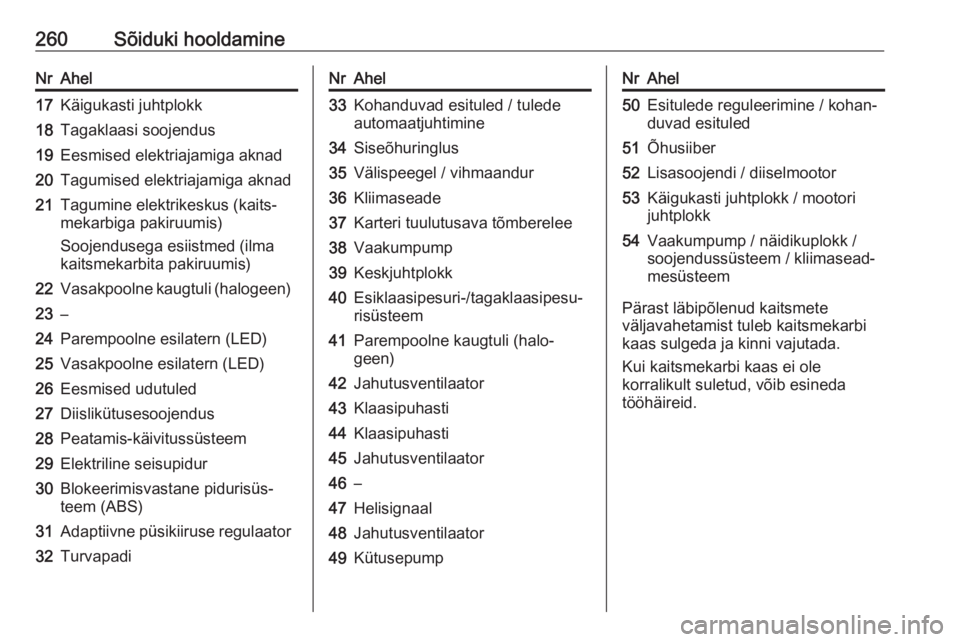

260Sõiduki hooldamineNrAhel17Käigukasti juhtplokk18Tagaklaasi soojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrikeskus (kaits‐
mekarbiga pakiruumis)
Soojendusega esiistmed (ilma
kaitsmekarbita pakiruumis)22Vasakpoolne kaugtuli (halogeen)23–24Parempoolne esilatern (LED)25Vasakpoolne esilatern (LED)26Eesmised udutuled27Diislikütusesoojendus28Peatamis-käivitussüsteem29Elektriline seisupidur30Blokeerimisvastane pidurisüs‐
teem (ABS)31Adaptiivne püsikiiruse regulaator32TurvapadiNrAhel33Kohanduvad esituled / tulede
automaatjuhtimine34Siseõhuringlus35Välispeegel / vihmaandur36Kliimaseade37Karteri tuulutusava tõmberelee38Vaakumpump39Keskjuhtplokk40Esiklaasipesuri-/tagaklaasipesu‐
risüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Klaasipuhasti44Klaasipuhasti45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49KütusepumpNrAhel50Esitulede reguleerimine / kohan‐
duvad esituled51Õhusiiber52Lisasoojendi / diiselmootor53Käigukasti juhtplokk / mootori
juhtplokk54Vaakumpump / näidikuplokk /
soojendussüsteem / kliimasead‐
mesüsteem
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

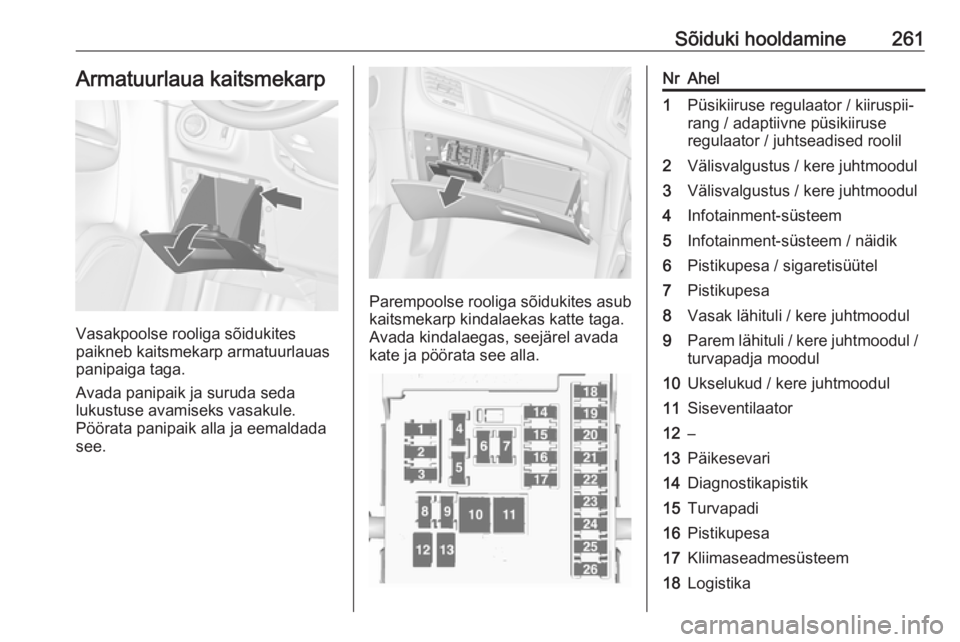

Sõiduki hooldamine261Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada kate ja pöörata see alla.
NrAhel1Püsikiiruse regulaator / kiiruspii‐
rang / adaptiivne püsikiiruse
regulaator / juhtseadised roolil2Välisvalgustus / kere juhtmoodul3Välisvalgustus / kere juhtmoodul4Infotainment-süsteem5Infotainment-süsteem / näidik6Pistikupesa / sigaretisüütel7Pistikupesa8Vasak lähituli / kere juhtmoodul9Parem lähituli / kere juhtmoodul / turvapadja moodul10Ukselukud / kere juhtmoodul11Siseventilaator12–13Päikesevari14Diagnostikapistik15Turvapadi16Pistikupesa17Kliimaseadmesüsteem18Logistika

262Sõiduki hooldamineNrAhel19Kere juhtmoodul20Kere juhtmoodul21Näidikuplokk / vargusvastane
alarmsüsteem22Süüteandur23Kere juhtmoodul24Kere juhtmoodul25Rooliratta soojendus26–

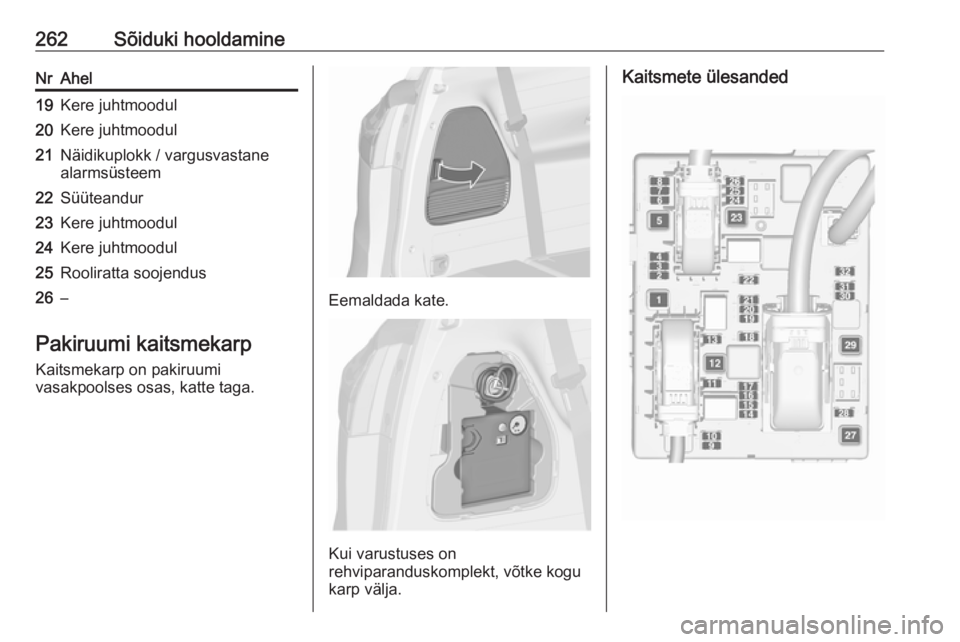

Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Kui varustuses on
rehviparanduskomplekt, võtke kogu
karp välja.
Kaitsmete ülesanded

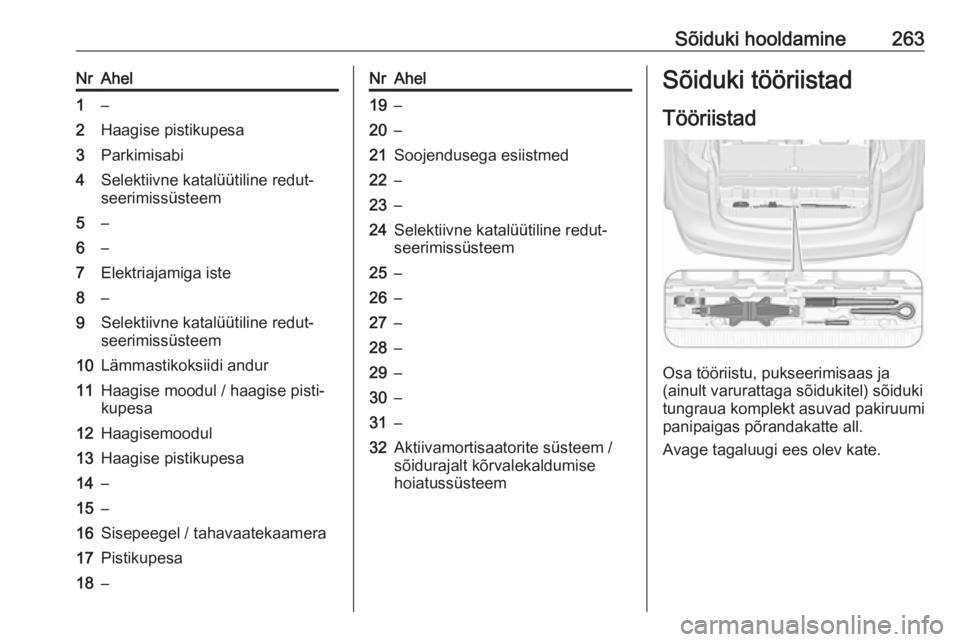

Sõiduki hooldamine263NrAhel1–2Haagise pistikupesa3Parkimisabi4Selektiivne katalüütiline redut‐
seerimissüsteem5–6–7Elektriajamiga iste8–9Selektiivne katalüütiline redut‐
seerimissüsteem10Lämmastikoksiidi andur11Haagise moodul / haagise pisti‐
kupesa12Haagisemoodul13Haagise pistikupesa14–15–16Sisepeegel / tahavaatekaamera17Pistikupesa18–NrAhel19–20–21Soojendusega esiistmed22–23–24Selektiivne katalüütiline redut‐
seerimissüsteem25–26–27–28–29–30–31–32Aktiivamortisaatorite süsteem /
sõidurajalt kõrvalekaldumise
hoiatussüsteemSõiduki tööriistad
Tööriistad
Osa tööriistu, pukseerimisaas ja
(ainult varurattaga sõidukitel) sõiduki
tungraua komplekt asuvad pakiruumi
panipaigas põrandakatte all.
Avage tagaluugi ees olev kate.

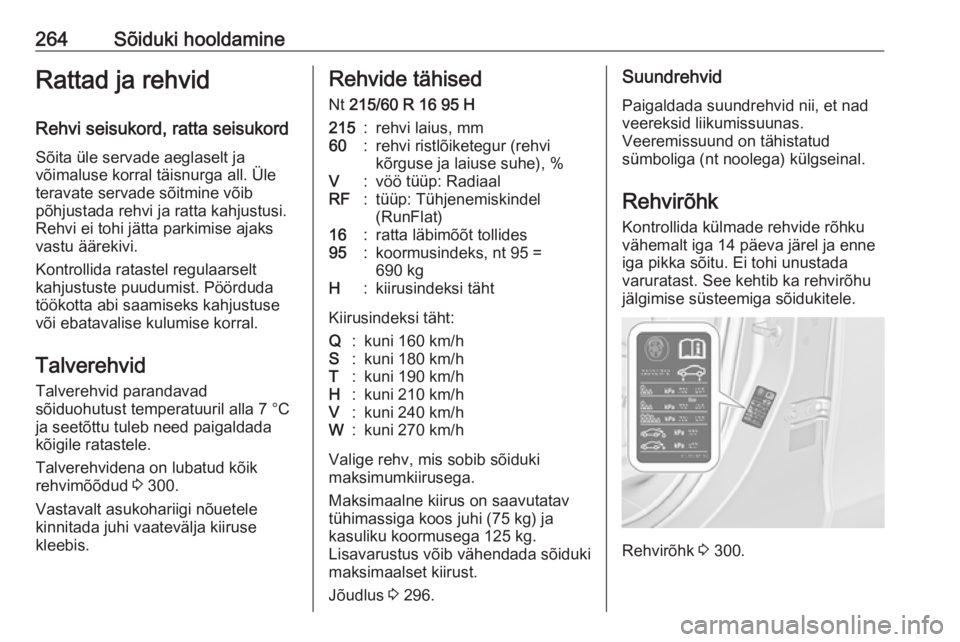

264Sõiduki hooldamineRattad ja rehvidRehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks
vastu äärekivi.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 300.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.Rehvide tähised
Nt 215/60 R 16 95 H215:rehvi laius, mm60:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %V:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)16:ratta läbimõõt tollides95:koormusindeks, nt 95 =
690 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 296.
Suundrehvid
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhk 3 300.

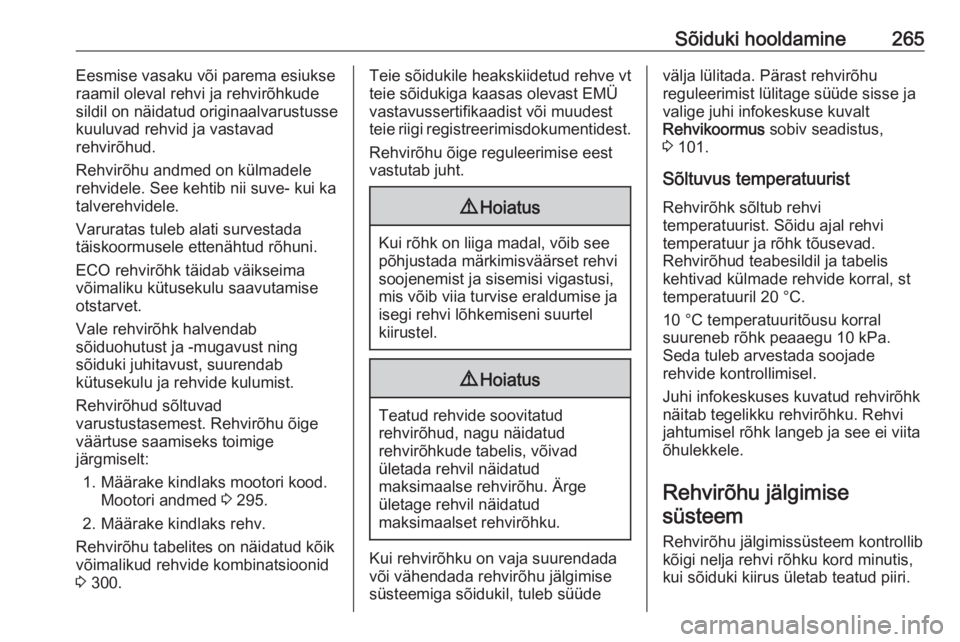

Sõiduki hooldamine265Eesmise vasaku või parema esiukse
raamil oleval rehvi ja rehvirõhkude
sildil on näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 295.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 300.Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada. Pärast rehvirõhu
reguleerimist lülitage süüde sisse ja
valige juhi infokeskuse kuvalt
Rehvikoormus sobiv seadistus,
3 101.
Sõltuvus temperatuurist Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.
Rehvirõhu jälgimisesüsteem
Rehvirõhu jälgimissüsteem kontrollib
kõigi nelja rehvi rõhku kord minutis,
kui sõiduki kiirus ületab teatud piiri.

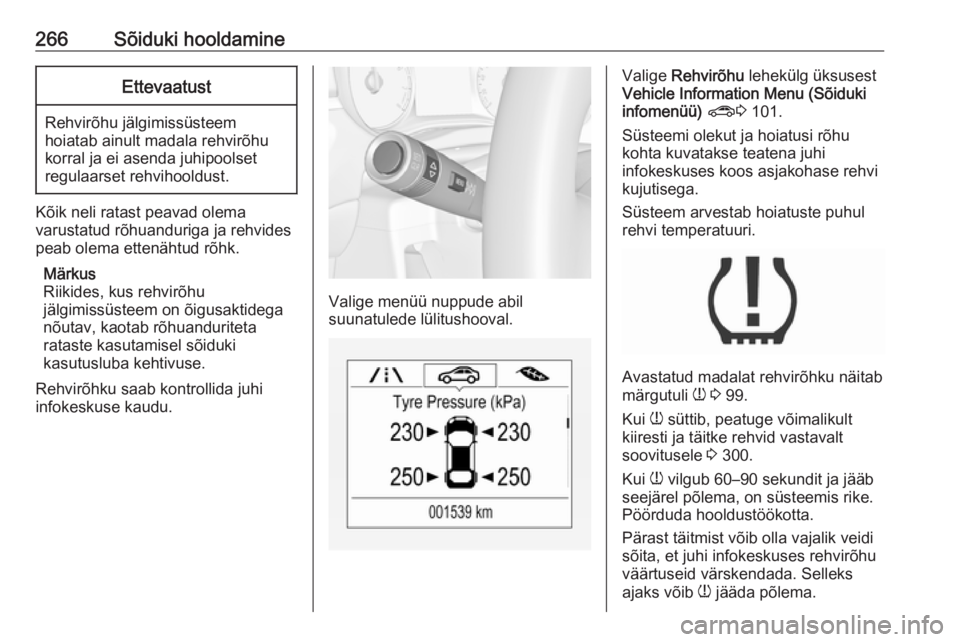

266Sõiduki hooldamineEttevaatust
Rehvirõhu jälgimissüsteemhoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
kasutusluba kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse kaudu.
Valige menüü nuppude abil
suunatulede lülitushooval.
Valige Rehvirõhu lehekülg üksusest
Vehicle Information Menu (Sõiduki
infomenüü) ? 3 101.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi
kujutisega.
Süsteem arvestab hoiatuste puhul
rehvi temperatuuri.
Avastatud madalat rehvirõhku näitab
märgutuli w 3 99.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 300.
Kui w vilgub 60–90 sekundit ja jääb
seejärel põlema, on süsteemis rike. Pöörduda hooldustöökotta.
Pärast täitmist võib olla vajalik veidi
sõita, et juhi infokeskuses rehvirõhu
väärtuseid värskendada. Selleks
ajaks võib w jääda põlema.

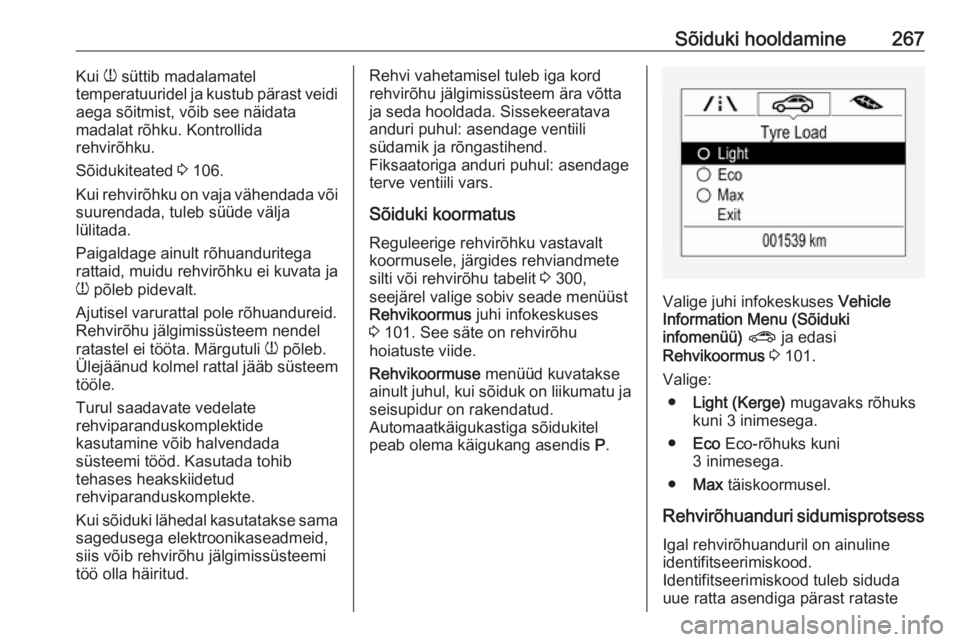

Sõiduki hooldamine267Kui w süttib madalamatel
temperatuuridel ja kustub pärast veidi
aega sõitmist, võib see näidata
madalat rõhku. Kontrollida
rehvirõhku.
Sõidukiteated 3 106.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Ajutisel varurattal pole rõhuandureid.
Rehvirõhu jälgimissüsteem nendel
ratastel ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem
tööle.
Turul saadavate vedelate
rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.
Kui sõiduki lähedal kasutatakse sama
sagedusega elektroonikaseadmeid,
siis võib rehvirõhu jälgimissüsteemi
töö olla häiritud.Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Sissekeeratava
anduri puhul: asendage ventiili
südamik ja rõngastihend.
Fiksaatoriga anduri puhul: asendage
terve ventiili vars.
Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 300,
seejärel valige sobiv seade menüüst
Rehvikoormus juhi infokeskuses
3 101. See säte on rehvirõhu
hoiatuste viide.
Rehvikoormuse menüüd kuvatakse
ainult juhul, kui sõiduk on liikumatu ja seisupidur on rakendatud.
Automaatkäigukastiga sõidukitel
peab olema käigukang asendis P.
Valige juhi infokeskuses Vehicle
Information Menu (Sõiduki
infomenüü) ? ja edasi
Rehvikoormus 3 101.
Valige: ● Light (Kerge) mugavaks rõhuks
kuni 3 inimesega.
● Eco Eco-rõhuks kuni
3 inimesega.
● Max täiskoormusel.

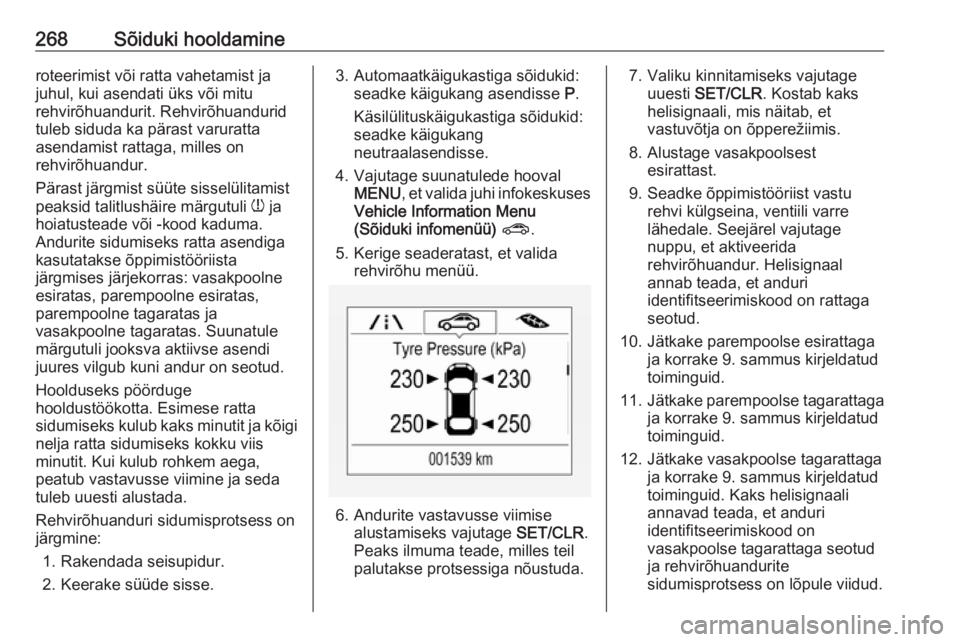

Rehvirõhuanduri sidumisprotsess
Igal rehvirõhuanduril on ainuline
identifitseerimiskood.
Identifitseerimiskood tuleb siduda
uue ratta asendiga pärast rataste

268Sõiduki hooldamineroteerimist või ratta vahetamist ja
juhul, kui asendati üks või mitu
rehvirõhuandurit. Rehvirõhuandurid
tuleb siduda ka pärast varuratta
asendamist rattaga, milles on
rehvirõhuandur.
Pärast järgmist süüte sisselülitamist peaksid talitlushäire märgutuli w ja
hoiatusteade või -kood kaduma.
Andurite sidumiseks ratta asendiga
kasutatakse õppimistööriista
järgmises järjekorras: vasakpoolne
esiratas, parempoolne esiratas,
parempoolne tagaratas ja
vasakpoolne tagaratas. Suunatule
märgutuli jooksva aktiivse asendi
juures vilgub kuni andur on seotud.
Hoolduseks pöörduge
hooldustöökotta. Esimese ratta
sidumiseks kulub kaks minutit ja kõigi
nelja ratta sidumiseks kokku viis
minutit. Kui kulub rohkem aega,
peatub vastavusse viimine ja seda tuleb uuesti alustada.
Rehvirõhuanduri sidumisprotsess on
järgmine:
1. Rakendada seisupidur.2. Keerake süüde sisse.3. Automaatkäigukastiga sõidukid: seadke käigukang asendisse P.
Käsilülituskäigukastiga sõidukid:
seadke käigukang
neutraalasendisse.
4. Vajutage suunatulede hooval MENU , et valida juhi infokeskuses
Vehicle Information Menu
(Sõiduki infomenüü) ? .
5. Kerige seaderatast, et valida rehvirõhu menüü.
6. Andurite vastavusse viimise alustamiseks vajutage SET/CLR.
Peaks ilmuma teade, milles teil
palutakse protsessiga nõustuda.
7. Valiku kinnitamiseks vajutage uuesti SET/CLR . Kostab kaks
helisignaali, mis näitab, et vastuvõtja on õpperežiimis.
8. Alustage vasakpoolsest esirattast.
9. Seadke õppimistööriist vastu rehvi külgseina, ventiili varre
lähedale. Seejärel vajutage
nuppu, et aktiveerida
rehvirõhuandur. Helisignaal
annab teada, et anduri
identifitseerimiskood on rattaga
seotud.
10. Jätkake parempoolse esirattaga ja korrake 9. sammus kirjeldatud
toiminguid.
11. Jätkake parempoolse tagarattaga
ja korrake 9. sammus kirjeldatud
toiminguid.
12. Jätkake vasakpoolse tagarattaga ja korrake 9. sammus kirjeldatud
toiminguid. Kaks helisignaali
annavad teada, et anduri
identifitseerimiskood on
vasakpoolse tagarattaga seotud
ja rehvirõhuandurite
sidumisprotsess on lõpule viidud.
