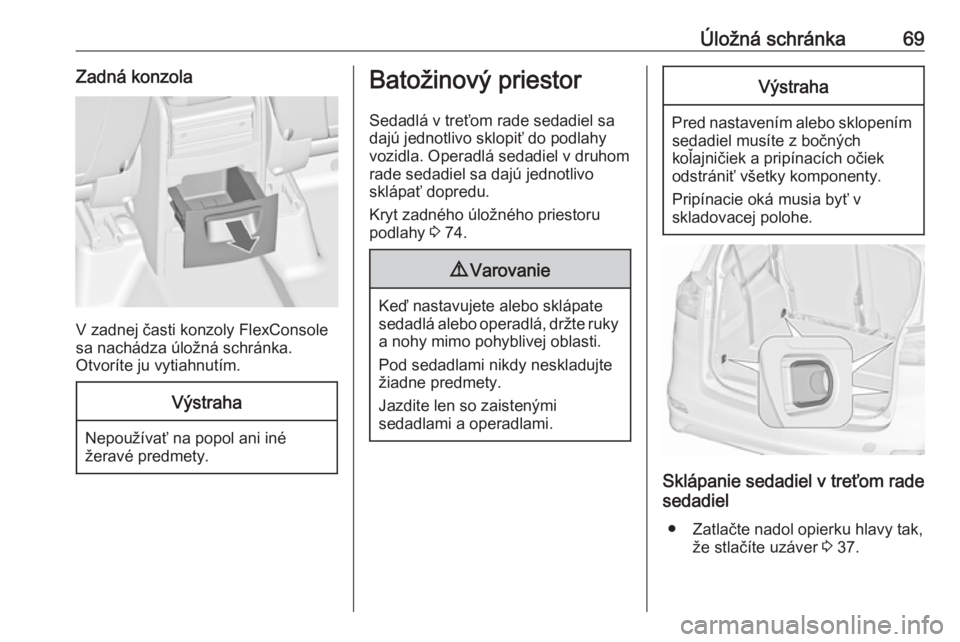

Úložná schránka69Zadná konzola
V zadnej časti konzoly FlexConsole
sa nachádza úložná schránka.
Otvoríte ju vytiahnutím.
Výstraha
Nepoužívať na popol ani iné žeravé predmety.
Batožinový priestor
Sedadlá v treťom rade sedadiel sa
dajú jednotlivo sklopiť do podlahy
vozidla. Operadlá sedadiel v druhom
rade sedadiel sa dajú jednotlivo
sklápať dopredu.
Kryt zadného úložného priestoru
podlahy 3 74.9 Varovanie
Keď nastavujete alebo sklápate
sedadlá alebo operadlá, držte ruky a nohy mimo pohyblivej oblasti.
Pod sedadlami nikdy neskladujte
žiadne predmety.
Jazdite len so zaistenými
sedadlami a operadlami.
Výstraha
Pred nastavením alebo sklopením sedadiel musíte z bočných
koľajničiek a pripínacích očiek
odstrániť všetky komponenty.
Pripínacie oká musia byť v
skladovacej polohe.
Sklápanie sedadiel v treťom rade
sedadiel
● Zatlačte nadol opierku hlavy tak, že stlačíte uzáver 3 37.

70Úložná schránka
● Vložte sponu bezpečnostnéhopásu po oboch stranách do
vrecka, ktoré je upevnené na
bezpečnostnom páse.
● Potiahnite dolnú slučku a súčasne sklápajte operadlo
smerom dopredu, až kým
sedadlo neklesne na podlahu
vozidla.
● Ak je to potrebné, namontujte ochranný koberec interiéru
3 74 a kryt batožinového
priestoru 3 71.
Nastavenie sedadiel
Sedadlo vytiahnite smerom nahor za
hornú slučku, sklopte ho a nechajte
sedadlo, aby sa spojilo vo
vzpriamenej polohe.
Sklápanie operadiel sedadiel v
druhom rade sedadiel
● Demontujte kryt batožinového priestoru, ak je to potrebné
3 71.
● Zatlačte nadol opierky hlavy tak, že stlačíte uzáver 3 37.
● Predné sedadlo spolujazdca dajte do takej polohy, aby ste
zabránili kontaktu s opierkami
hlavy sklopených operadiel.
● Potiahnite slučku a sklopte operadlo na sedák sedadla.
Výstraha
● Nesklápajte vonkajšieoperadlá, kým sú sedadlá v
lehátkovej polohe 3 43.
● Neťahajte uvoľňovaciu páčku funkcie jednoduchého
nastupovania, keď je operadlo sklopené.
Sedadlá by sa mohli poškodiť.
● Alternatívne potiahnite slučku a nastavte operadlo do vertikálnej
polohy, ako nákladnej polohy.

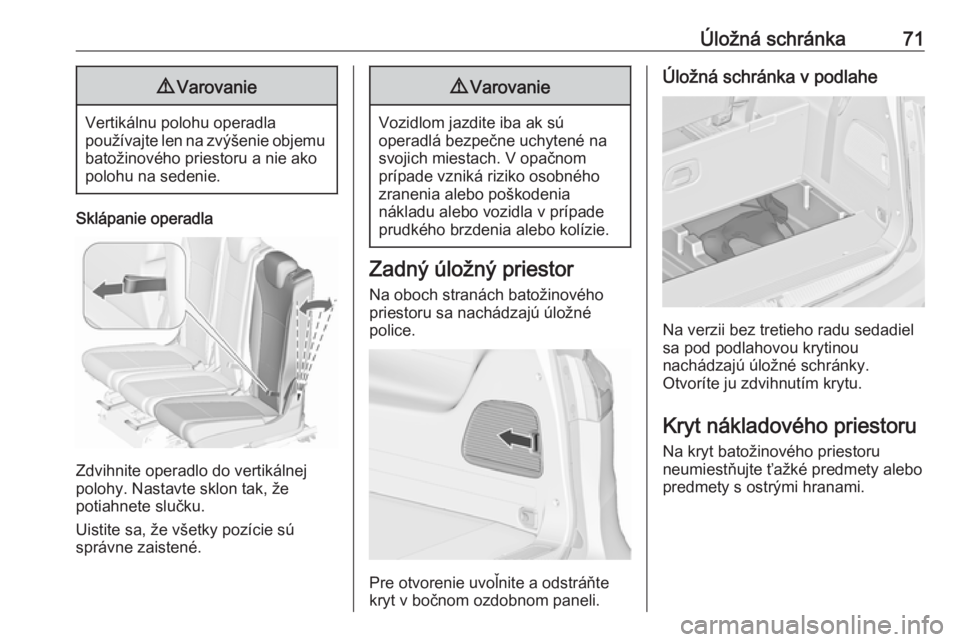

Úložná schránka719Varovanie
Vertikálnu polohu operadla
používajte len na zvýšenie objemu
batožinového priestoru a nie ako
polohu na sedenie.
Sklápanie operadla
Zdvihnite operadlo do vertikálnej
polohy. Nastavte sklon tak, že
potiahnete slučku.
Uistite sa, že všetky pozície sú
správne zaistené.
9 Varovanie
Vozidlom jazdite iba ak sú
operadlá bezpečne uchytené na
svojich miestach. V opačnom
prípade vzniká riziko osobného
zranenia alebo poškodenia
nákladu alebo vozidla v prípade
prudkého brzdenia alebo kolízie.
Zadný úložný priestor
Na oboch stranách batožinového
priestoru sa nachádzajú úložné
police.
Pre otvorenie uvoľnite a odstráňte
kryt v bočnom ozdobnom paneli.
Úložná schránka v podlahe
Na verzii bez tretieho radu sedadiel
sa pod podlahovou krytinou
nachádzajú úložné schránky.
Otvoríte ju zdvihnutím krytu.
Kryt nákladového priestoru Na kryt batožinového priestoru
neumiestňujte ťažké predmety alebo
predmety s ostrými hranami.

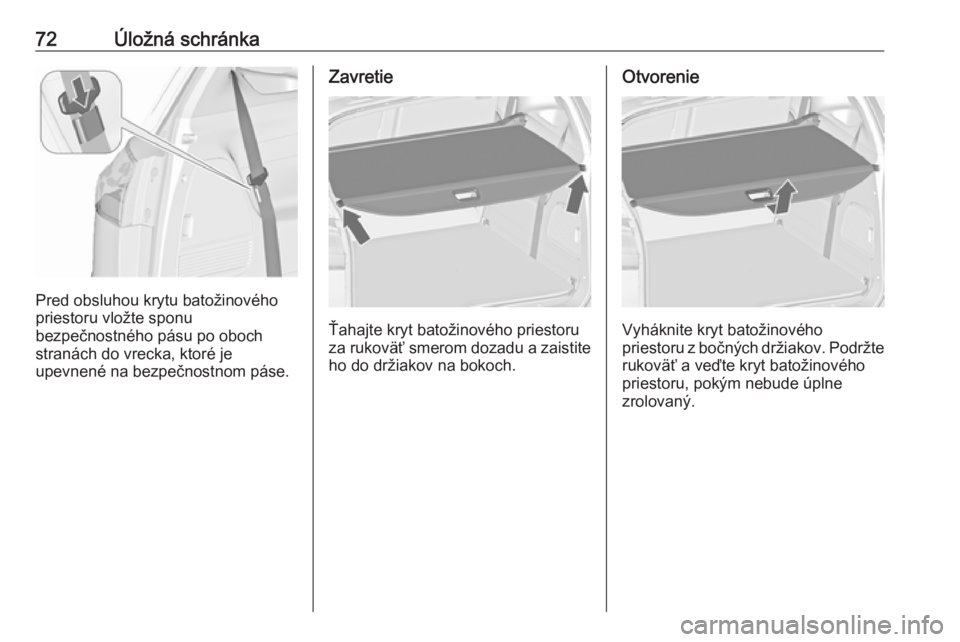

72Úložná schránka
Pred obsluhou krytu batožinového
priestoru vložte sponu
bezpečnostného pásu po oboch
stranách do vrecka, ktoré je
upevnené na bezpečnostnom páse.
Zavretie
Ťahajte kryt batožinového priestoru
za rukoväť smerom dozadu a zaistite
ho do držiakov na bokoch.
Otvorenie
Vyháknite kryt batožinového
priestoru z bočných držiakov. Podržte
rukoväť a veďte kryt batožinového
priestoru, pokým nebude úplne
zrolovaný.

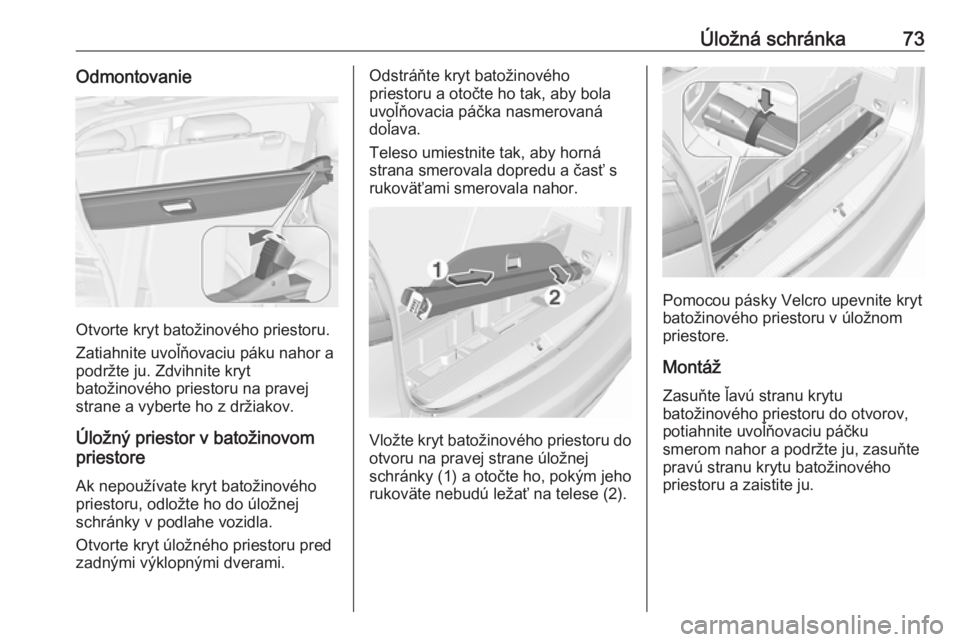

Úložná schránka73Odmontovanie
Otvorte kryt batožinového priestoru.
Zatiahnite uvoľňovaciu páku nahor a
podržte ju. Zdvihnite kryt
batožinového priestoru na pravej
strane a vyberte ho z držiakov.
Úložný priestor v batožinovom
priestore
Ak nepoužívate kryt batožinového
priestoru, odložte ho do úložnej
schránky v podlahe vozidla.
Otvorte kryt úložného priestoru pred
zadnými výklopnými dverami.
Odstráňte kryt batožinového
priestoru a otočte ho tak, aby bola
uvoľňovacia páčka nasmerovaná
doľava.
Teleso umiestnite tak, aby horná
strana smerovala dopredu a časť s rukoväťami smerovala nahor.
Vložte kryt batožinového priestoru do otvoru na pravej strane úložnej
schránky (1) a otočte ho, pokým jeho
rukoväte nebudú ležať na telese (2).
Pomocou pásky Velcro upevnite kryt
batožinového priestoru v úložnom
priestore.
Montáž
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.

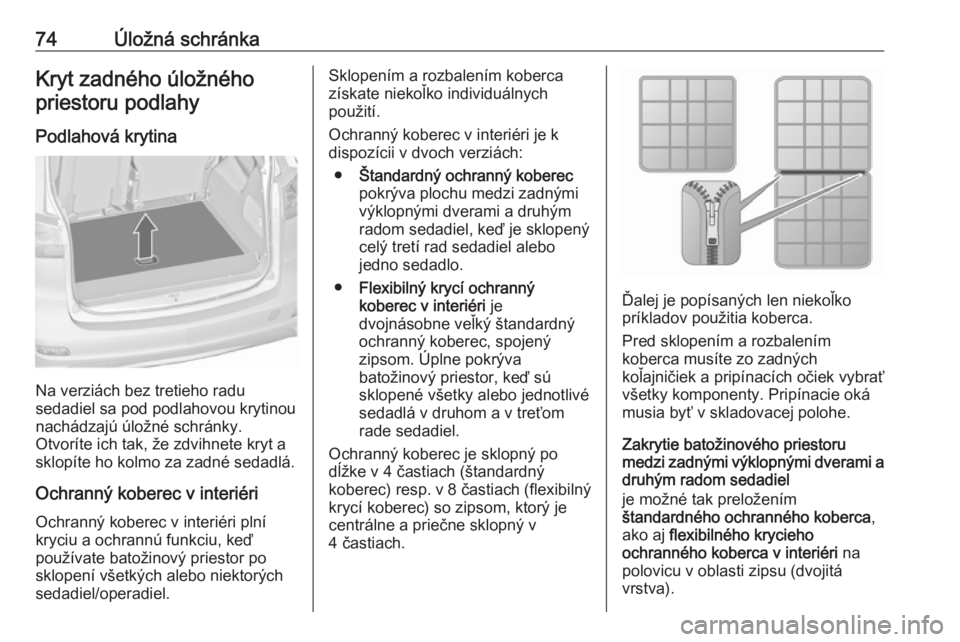

74Úložná schránkaKryt zadného úložnéhopriestoru podlahy
Podlahová krytina
Na verziách bez tretieho radu
sedadiel sa pod podlahovou krytinou
nachádzajú úložné schránky.
Otvoríte ich tak, že zdvihnete kryt a
sklopíte ho kolmo za zadné sedadlá.
Ochranný koberec v interiéri Ochranný koberec v interiéri plní
kryciu a ochrannú funkciu, keď
používate batožinový priestor po
sklopení všetkých alebo niektorých
sedadiel/operadiel.
Sklopením a rozbalením koberca
získate niekoľko individuálnych
použití.
Ochranný koberec v interiéri je k
dispozícii v dvoch verziách:
● Štandardný ochranný koberec
pokrýva plochu medzi zadnými
výklopnými dverami a druhým
radom sedadiel, keď je sklopený
celý tretí rad sedadiel alebo
jedno sedadlo.
● Flexibilný krycí ochranný
koberec v interiéri je
dvojnásobne veľký štandardný
ochranný koberec, spojený
zipsom. Úplne pokrýva
batožinový priestor, keď sú
sklopené všetky alebo jednotlivé
sedadlá v druhom a v treťom
rade sedadiel.
Ochranný koberec je sklopný po
dĺžke v 4 častiach (štandardný
koberec) resp. v 8 častiach (flexibilný
krycí koberec) so zipsom, ktorý je
centrálne a priečne sklopný v
4 častiach.
Ďalej je popísaných len niekoľko
príkladov použitia koberca.
Pred sklopením a rozbalením
koberca musíte zo zadných
koľajničiek a pripínacích očiek vybrať
všetky komponenty. Pripínacie oká
musia byť v skladovacej polohe.
Zakrytie batožinového priestoru
medzi zadnými výklopnými dverami a
druhým radom sedadiel
je možné tak preložením
štandardného ochranného koberca ,
ako aj flexibilného krycieho
ochranného koberca v interiéri na
polovicu v oblasti zipsu (dvojitá
vrstva).

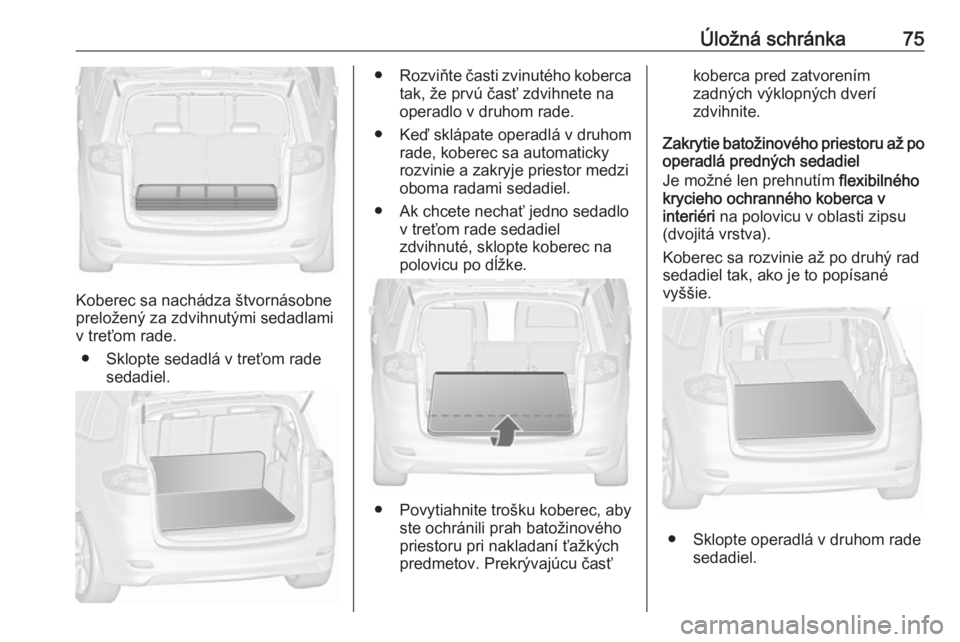

Úložná schránka75
Koberec sa nachádza štvornásobne
preložený za zdvihnutými sedadlami
v treťom rade.
● Sklopte sedadlá v treťom rade sedadiel.
●Rozviňte časti zvinutého koberca
tak, že prvú časť zdvihnete na
operadlo v druhom rade.
● Keď sklápate operadlá v druhom rade, koberec sa automaticky
rozvinie a zakryje priestor medzi
oboma radami sedadiel.
● Ak chcete nechať jedno sedadlo v treťom rade sedadiel
zdvihnuté, sklopte koberec na
polovicu po dĺžke.
● Povytiahnite trošku koberec, aby ste ochránili prah batožinového
priestoru pri nakladaní ťažkých
predmetov. Prekrývajúcu časť
koberca pred zatvorením
zadných výklopných dverí
zdvihnite.
Zakrytie batožinového priestoru až po operadlá predných sedadiel
Je možné len prehnutím flexibilného
krycieho ochranného koberca v
interiéri na polovicu v oblasti zipsu
(dvojitá vrstva).
Koberec sa rozvinie až po druhý rad
sedadiel tak, ako je to popísané
vyššie.
● Sklopte operadlá v druhom rade sedadiel.

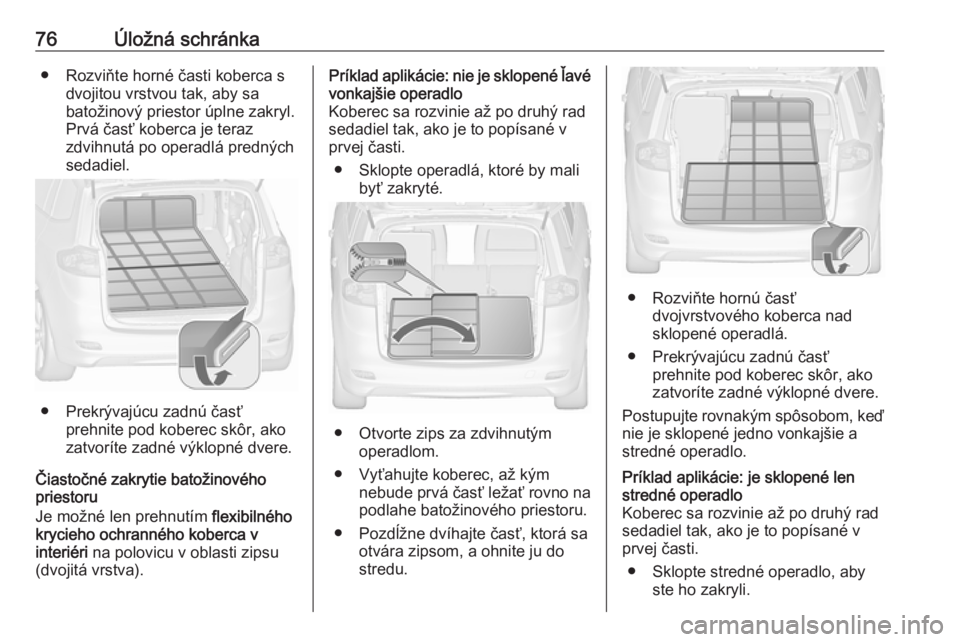

76Úložná schránka● Rozviňte horné časti koberca sdvojitou vrstvou tak, aby sa
batožinový priestor úplne zakryl.
Prvá časť koberca je teraz
zdvihnutá po operadlá predných
sedadiel.
● Prekrývajúcu zadnú časť prehnite pod koberec skôr, ako
zatvoríte zadné výklopné dvere.
Čiastočné zakrytie batožinového
priestoru
Je možné len prehnutím flexibilného
krycieho ochranného koberca v
interiéri na polovicu v oblasti zipsu
(dvojitá vrstva).
Príklad aplikácie: nie je sklopené ľavé vonkajšie operadlo
Koberec sa rozvinie až po druhý rad
sedadiel tak, ako je to popísané v
prvej časti.
● Sklopte operadlá, ktoré by mali byť zakryté.
● Otvorte zips za zdvihnutým operadlom.
● Vyťahujte koberec, až kým nebude prvá časť ležať rovno na
podlahe batožinového priestoru.
● Pozdĺžne dvíhajte časť, ktorá sa otvára zipsom, a ohnite ju do
stredu.
● Rozviňte hornú časť dvojvrstvového koberca nad
sklopené operadlá.
● Prekrývajúcu zadnú časť prehnite pod koberec skôr, ako
zatvoríte zadné výklopné dvere.
Postupujte rovnakým spôsobom, keď
nie je sklopené jedno vonkajšie a
stredné operadlo.
Príklad aplikácie: je sklopené len
stredné operadlo
Koberec sa rozvinie až po druhý rad
sedadiel tak, ako je to popísané v
prvej časti.
● Sklopte stredné operadlo, aby ste ho zakryli.

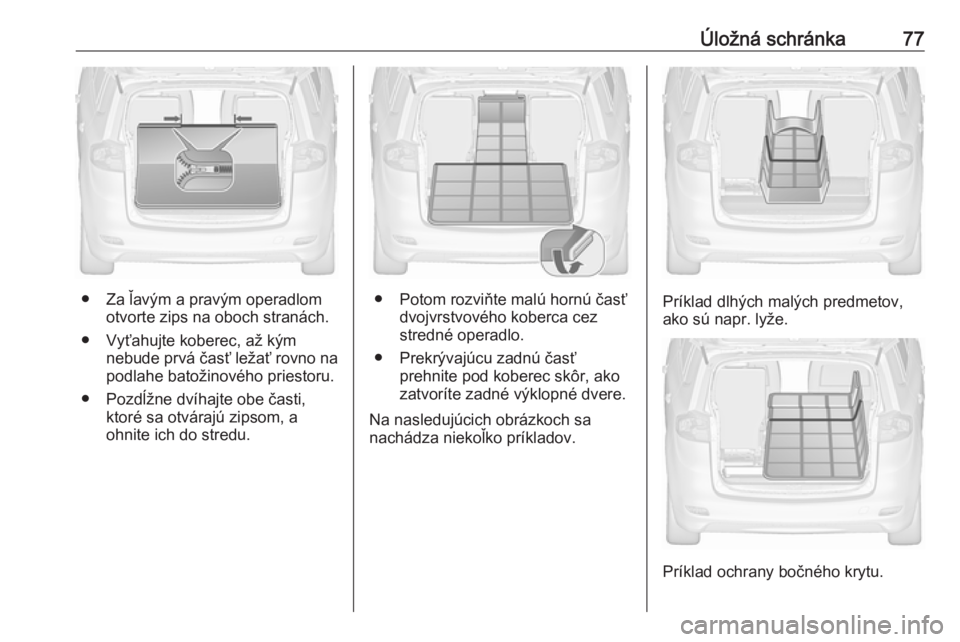

Úložná schránka77
● Za ľavým a pravým operadlomotvorte zips na oboch stranách.
● Vyťahujte koberec, až kým nebude prvá časť ležať rovno na
podlahe batožinového priestoru.
● Pozdĺžne dvíhajte obe časti, ktoré sa otvárajú zipsom, a
ohnite ich do stredu.● Potom rozviňte malú hornú časť dvojvrstvového koberca cez
stredné operadlo.
● Prekrývajúcu zadnú časť prehnite pod koberec skôr, ako
zatvoríte zadné výklopné dvere.
Na nasledujúcich obrázkoch sa
nachádza niekoľko príkladov.Príklad dlhých malých predmetov,
ako sú napr. lyže.
Príklad ochrany bočného krytu.

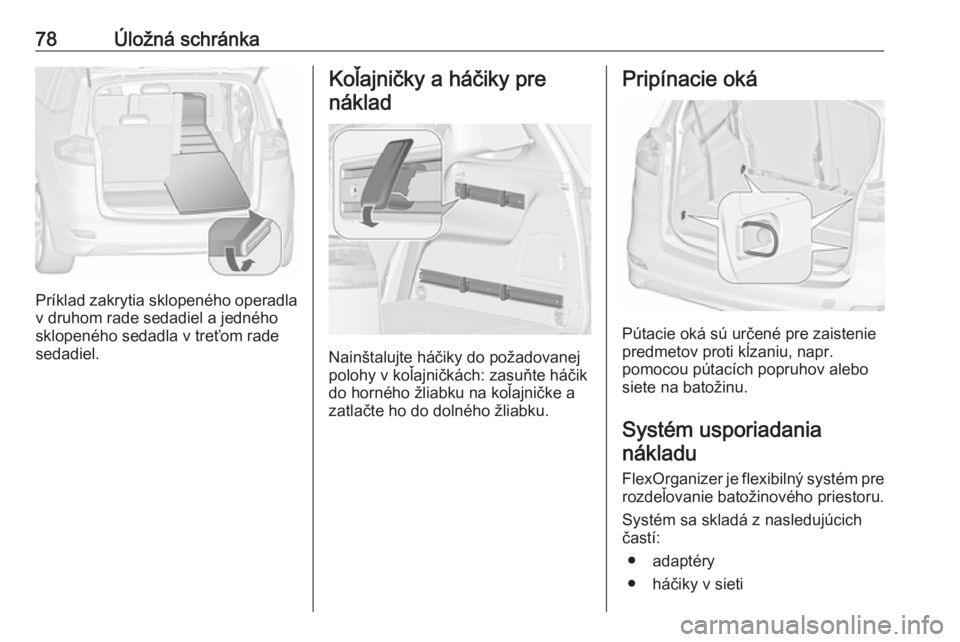

78Úložná schránka
Príklad zakrytia sklopeného operadlav druhom rade sedadiel a jedného
sklopeného sedadla v treťom rade
sedadiel.
Koľajničky a háčiky pre
náklad
Nainštalujte háčiky do požadovanej
polohy v koľajničkách: zasuňte háčik
do horného žliabku na koľajničke a
zatlačte ho do dolného žliabku.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Systém usporiadania
nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.
Systém sa skladá z nasledujúcich
častí:
● adaptéry
● háčiky v sieti
