ABS OPEL ZAFIRA C 2019 Sürücü El Kitabı (in Turkish)

86Göstergeler ve kumanda birimleriGöstergeler ve
kumanda birimleriKumanda birimleri ........................87
Direksiyon ayarı .........................87
Direksiyondaki kumanda tuşları ........................................ 87
Isıtmalı direksiyon ......................87
Korna ......................................... 88
Ön cam silecekleri ve yıkama sistemi ...................................... 88
Arka cam sileceği ve yıkama sistemi ...................................... 90
Dış hava sıcaklığı ......................90
Saat ........................................... 91
Aksesuar prizleri ........................92
Çakmak ..................................... 92
Küllükler ..................................... 93
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................93
Göstergeler ................................ 93
Kilometre saati ........................... 93
Kilometre sayacı ........................93
Seyir kilometre sayacı ...............93
Motor devir saati ........................94
Yakıt göstergesi .........................94Motor soğutma sıvısı sıcaklık
göstergesi ................................. 95
Servis ekranı ............................. 95
Kontrol lambaları .......................96
Dönüş lambaları ........................98
Emniyet kemeri takma uyarısı ...99
Hava yastığı sistemi ve kemer gerdiriciler ................................. 99
Hava yastığının devre dışı bırakılması .............................. 100
Ateşleme sistemi .....................100
Arıza gösterge lambası ...........100
Fren ve debriyaj sistemi ..........100
Pedalı çalıştırın ........................101
Elektrikli park freni ...................101
Elektrikli park freninde arıza ....101
Anti blokaj fren sistemi (ABS) ..101
Vites değiştirme .......................102
Servo direksiyon ......................102
İzleme mesafesi ......................102
Şerit değiştirme uyarısı ............102
Elektronik Stabilite Kontrolü kapalı ...................................... 102
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............102
Çekiş kontrol sistemi kapalı .....102
Ön ısıtma ................................. 102
Egzoz filtresi ............................ 103
AdBlue ..................................... 103
Lastik basıncı kontrol sistemi ..103Motor yağ basıncı ....................103
Düşük yakıt seviyesi ................104
Elektronik şifreli devre kesici (Immobilizer) ........................... 104
Dış aydınlatma ........................ 104
Uzun huzmeli far .....................104
Uzun huzmeli far asistanı ........104
LED ön farlar ........................... 104
Ön sis farları ............................ 105
Arka sis lambası ......................105
Hız Sabitleme Sistemi (Cruise control) ................................... 105
Ayarlanabilir hız sabitleyici ......105
Önde araç tespit edildi .............105
Hız sınırlayıcı ........................... 105
Trafik işareti asistanı ...............105
Kapı açık ................................. 105
Ekranlar ..................................... 106
Sürücü bilgi sistemi .................106
Bilgi ekranı ............................... 110
Araç mesajları ............................ 111
Uyarı sesleri ............................ 111
Pil gücü .................................... 112
Araç ayarlarının
kişiselleştirilmesi .......................112
Telematik hizmeti .......................114
OnStar ..................................... 114

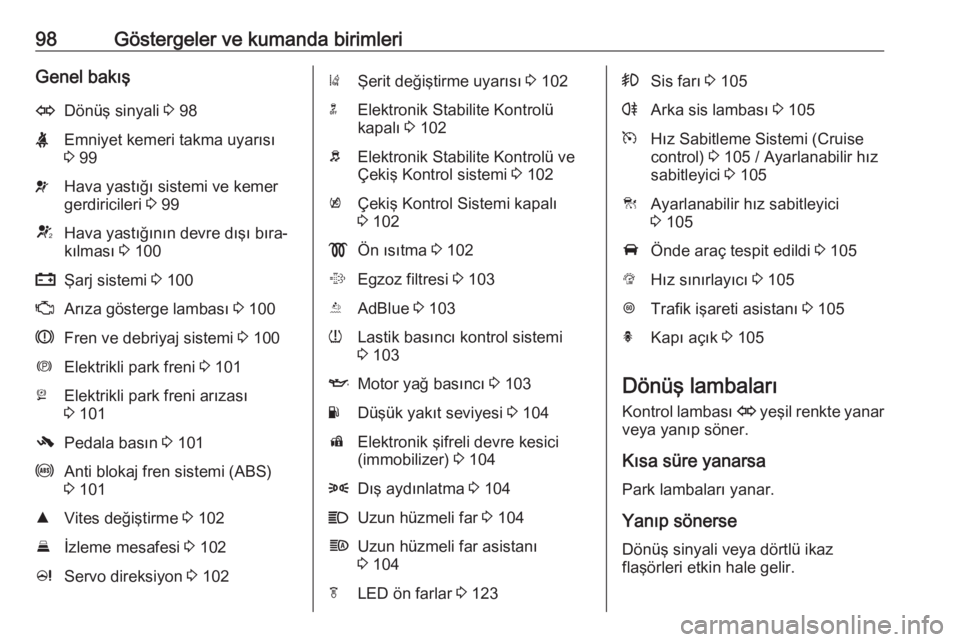

98Göstergeler ve kumanda birimleriGenel bakışODönüş sinyali 3 98XEmniyet kemeri takma uyarısı
3 99vHava yastığı sistemi ve kemer
gerdiricileri 3 99VHava yastığının devre dışı bıra‐
kılması 3 100pŞarj sistemi 3 100ZArıza gösterge lambası 3 100RFren ve debriyaj sistemi 3 100mElektrikli park freni 3 101jElektrikli park freni arızası
3 101-Pedala basın 3 101uAnti blokaj fren sistemi (ABS)
3 101RVites değiştirme 3 102Eİzleme mesafesi 3 102cServo direksiyon 3 102)Şerit değiştirme uyarısı 3 102nElektronik Stabilite Kontrolü
kapalı 3 102bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 102kÇekiş Kontrol Sistemi kapalı
3 102!Ön ısıtma 3 102%Egzoz filtresi 3 103YAdBlue 3 103wLastik basıncı kontrol sistemi
3 103IMotor yağ basıncı 3 103YDüşük yakıt seviyesi 3 104dElektronik şifreli devre kesici
(immobilizer) 3 1048Dış aydınlatma 3 104CUzun hüzmeli far 3 104fUzun hüzmeli far asistanı
3 104fLED ön farlar 3 123>Sis farı 3 105rArka sis lambası 3 105mHız Sabitleme Sistemi (Cruise
control) 3 105 / Ayarlanabilir hız
sabitleyici 3 105CAyarlanabilir hız sabitleyici
3 105AÖnde araç tespit edildi 3 105LHız sınırlayıcı 3 105LTrafik işareti asistanı 3 105hKapı açık 3 105
Dönüş lambaları
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa
Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.

Göstergeler ve kumanda birimleri1019Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Manüel park freni uygulandığında ve
kontak açıkken yanar 3 206.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 206
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 193.
Yanıp sönerse Anahtar 3 16 ile motoru çalıştırmak
için debriyaj pedalına basılmalıdır,
3 191.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde debriyaj pedalına
basılmasını belirten bir mesaj çıkar
3 111.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Elektrikli park freni devrededir
3 206.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir 3 206.
Yanıp sönerse Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.

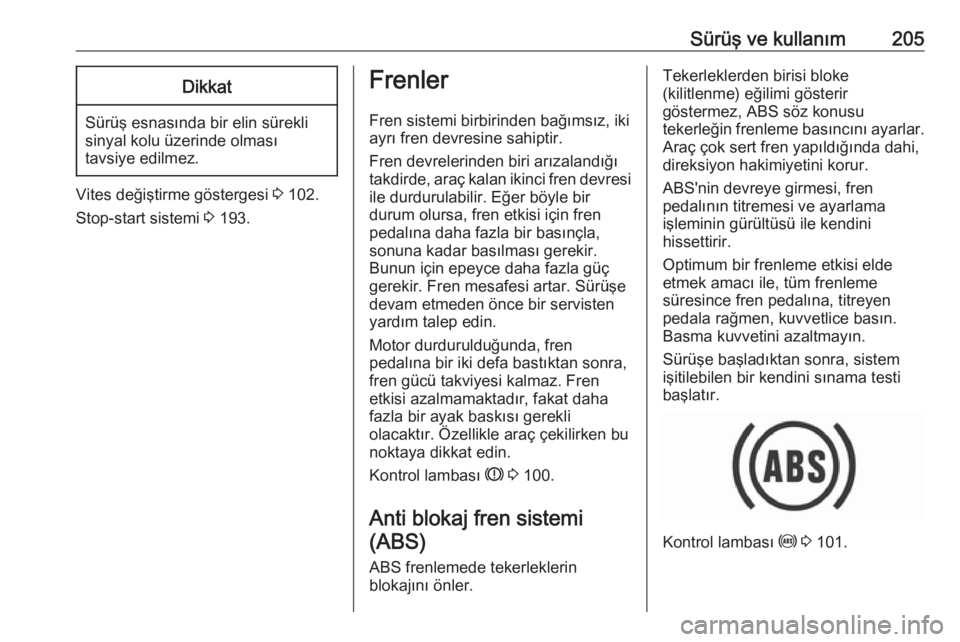

Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda

102Göstergeler ve kumanda birimleriABS'de bir hata var demektir. Frentertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 205.
Vites değiştirme Yakıt tasarrufu nedeniyle vites
yükseltilmesi tavsiye edildiğinde, daha yüksek bir vitesin rakamıyla
birlikte R gösterilir.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 193.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.İzleme mesafesi
E , içi dolu mesafe çubuklarını
kullanarak, önden çarpışma
alarmının alarm zamanlama
hassasiyeti için izleme mesafesi
ayarını gösterir.
Önden çarpışma alarmı 3 221.
Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Elektronik Stabilite Kontrolükapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanması durumunda Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 209,
Çekiş kontrol sistemi 3 208.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.

Göstergeler ve kumanda birimleri117Tekrar çalıştırma koruması
Uzaktan sinyaller göndererek,
OnStar aracın bir kez kapatıldıktan
sonra tekrar çalıştırılmasını
önleyebilir.
İsteğe Bağlı Arıza Teşhisi
Herhangi bir zamanda, örn. araçta bir
araç mesajı görüntülediği takdirde, bir
danışmanla görüşmek ve sorunu
doğrudan belirlemek üzere gerçek
zamanlı bir arıza teşhisi kontrol
yapılmasını istemek için Z
düğmesine basın. Sonuçlara bağlı olarak, danışman size daha fazla
destek sağlayacaktır.
Arıza teşhis raporu
Araç arıza teşhisi verilerini otomatik
olarak OnStar'a iletir ve o da size ve
tercih ettiğiniz atölyeye aylık bir e-
posta raporu gönderir.
Not
Atölye bildirim fonksiyonu
hesabınızdan devreden çıkarılabilir.
Rapor, aracın motor, şanzıman, hava yastıkları, ABS ve diğer önemli
sistemler gibi kilit çalışma
sistemlerinin durumunu içerir. Ayrıca,olası bakım öğeleri ve lastik basıncı
(sadece lastik basıncı kontrol sistemi
ile) ile ilgili bilgiler de sağlar.
Bilgilere daha ayrıntılı bir şekilde
bakmak için, e-posta içindeki
bağlantıyı seçin ve hesabınızda
oturum açın.
Varış Noktası İndirme
İstenen bir hedef navigasyon
sistemine doğrudan yüklenebilir.
Bir danışmanı aramak ve hedef veya
ilgi noktasını anlatmak için Z
düğmesine basın.
Danışman herhangi bir adresi veya
ilgi noktasını arayabilir ve hedefi
doğrudan tümleşik navigasyon
sistemine gönderebilir.
OnStar ayarları
OnStar PIN
Tüm OnStar servislerine tam erişim
sağlamak için dört haneli bir PIN
gereklidir. PIN'in, bir danışmanla
yapılan ilk görüşmede
kişiselleştirilmesi gerekir.
PIN'i değiştirmek için, bir danışmanı
aramak üzere Z düğmesine basın.Hesap verileri
Bir OnStar abonesinin bütün verilerin
depolandığı bir hesabı bulunur.
Hesap bilgilerinde değişiklik talep
etmek için, Z düğmesine basın ve bir
danışmanla konuşun veya
hesabınızda oturum açın.
OnStar servisi başka bir araçta
kullanılıyorsa, Z düğmesine basın ve
hesabın yeni araca aktarılmasını
talep edin.
Not
Herhangi bir durumda, aracın
hurdaya çıkarılması, satılması veya
başka bir şekilde nakledilmesi
halinde, OnStar'ı derhal değişiklikler
hakkında bilgilendirin ve bu araçtaki
OnStar servisini sonlandırın.
Araç konumu
Araç konumu, servis talep edildiğinde veya başlatıldığında OnStar'a
aktarılır. Bilgi Ekranındaki bir mesaj
bu aktarım hakkında bilgi verir.
Araç konumunun aktarılmasını
devreye sokmak veya devreden
çıkarmak için, j düğmesini sesli bir
mesaj duyulana kadar basılı tutun.

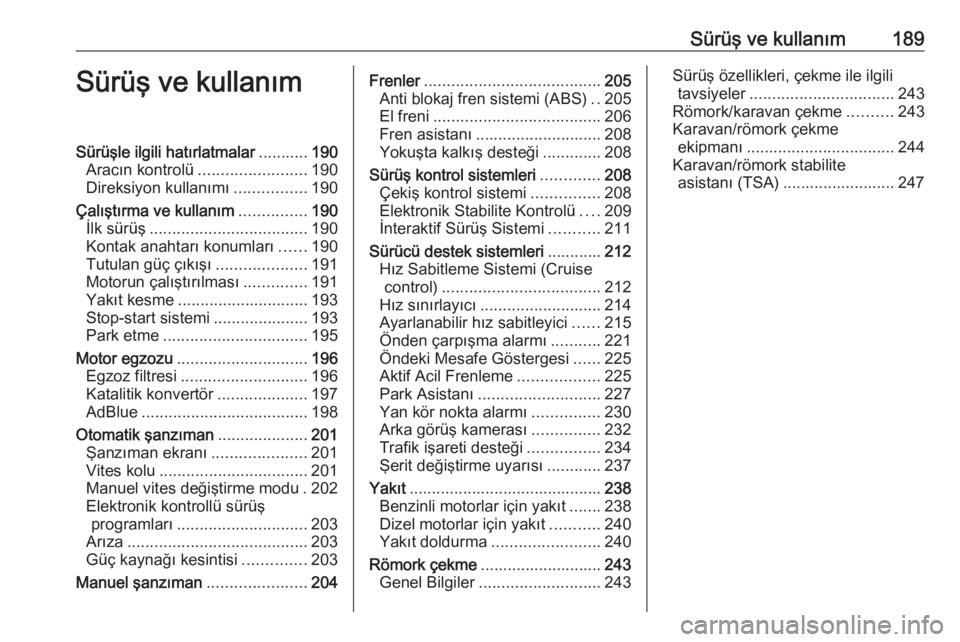

Sürüş ve kullanım189Sürüş ve kullanımSürüşle ilgili hatırlatmalar...........190
Aracın kontrolü ........................ 190
Direksiyon kullanımı ................190
Çalıştırma ve kullanım ...............190
İlk sürüş ................................... 190
Kontak anahtarı konumları ......190
Tutulan güç çıkışı ....................191
Motorun çalıştırılması ..............191
Yakıt kesme ............................. 193
Stop-start sistemi .....................193
Park etme ................................ 195
Motor egzozu ............................. 196
Egzoz filtresi ............................ 196
Katalitik konvertör ....................197
AdBlue ..................................... 198
Otomatik şanzıman ....................201
Şanzıman ekranı .....................201
Vites kolu ................................. 201
Manuel vites değiştirme modu . 202 Elektronik kontrollü sürüş programları ............................. 203
Arıza ........................................ 203
Güç kaynağı kesintisi ..............203
Manuel şanzıman ......................204Frenler....................................... 205
Anti blokaj fren sistemi (ABS) ..205
El freni ..................................... 206
Fren asistanı ............................ 208
Yokuşta kalkış desteği .............208
Sürüş kontrol sistemleri .............208
Çekiş kontrol sistemi ...............208
Elektronik Stabilite Kontrolü ....209
İnteraktif Sürüş Sistemi ...........211
Sürücü destek sistemleri ............212
Hız Sabitleme Sistemi (Cruise control) ................................... 212
Hız sınırlayıcı ........................... 214
Ayarlanabilir hız sabitleyici ......215
Önden çarpışma alarmı ...........221
Öndeki Mesafe Göstergesi ......225
Aktif Acil Frenleme ..................225
Park Asistanı ........................... 227
Yan kör nokta alarmı ...............230
Arka görüş kamerası ...............232
Trafik işareti desteği ................234
Şerit değiştirme uyarısı ............237
Yakıt ........................................... 238
Benzinli motorlar için yakıt .......238
Dizel motorlar için yakıt ...........240
Yakıt doldurma ........................ 240
Römork çekme ........................... 243
Genel Bilgiler ........................... 243Sürüş özellikleri, çekme ile ilgili
tavsiyeler ................................ 243
Römork/karavan çekme ..........243
Karavan/römork çekme ekipmanı ................................. 244
Karavan/römork stabilite asistanı (TSA) ......................... 247

Sürüş ve kullanım205Dikkat
Sürüş esnasında bir elin sürekli
sinyal kolu üzerinde olması
tavsiye edilmez.
Vites değiştirme göstergesi 3 102.
Stop-start sistemi 3 193.
Frenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi
ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 100.
Anti blokaj fren sistemi (ABS)
ABS frenlemede tekerleklerin
blokajını önler.Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi,
direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Sürüşe başladıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.
Kontrol lambası u 3 101.

206Sürüş ve kullanımSürüşe duyarlı fren lambasıTam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç
fren lambası da yanıp söner.
Arıza9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
El freni9 Uyarı
Aracı terk etmeden önce, park
freni durumunu kontrol edin.
Kontrol lambası R (manuel park
freni) veya m (elektrikli park freni)
sabit yanmalıdır.
Manuel park freni (el freni)
9 Uyarı
Park frenini daima açma
düğmesine basmadan sıkıca
çekin. Yokuş aşağı veya yokuş yukarı durumlarda park (el) frenini mümkün olduğunca sıkı çekin.
Park frenini çözmek için, kolu
hafifçe yukarıya kaldırın, açma
düğmesine basın, kolu tamamen aşağıya indirin.
Park freni kolunu daha kolay
indirmek için aynı zamanda ayak
frenine basın.
Kontrol lambası R 3 100.

266Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Dış ayna ısıtma/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Akü sensörü11Arka kapak bırakma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABS

Araç bakımı267No.Akım devresi14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi (sigorta
kutusu bagaj bölümünde)
Isıtmalı ön koltuklar (sigorta
kutusu bagaj bölümünde değil)22Sol uzun huzmeli far (Halojen)23–24Sağ ön far (LED)25Sol ön far (LED)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemiNo.Akım devresi29Elektrikli el freni30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
