OPEL ZAFIRA C 2019 Savininko vadovas (in Lithuanian)

Automobilio priežiūra259
Stabdžių skysčio lygis turi būti tarp
MIN ir MAX žymų.
Jei skysčio lygis nesiekia žymos MIN,
kreipkitės į autoservisą.
Stabdžių ir sankabos skystis 3 300.
Automobilio akumuliatorius Automobilio akumuliatoriui techninės
priežiūros nereikia, jeigu važiavimo
metu akumuliatorius pakankamai įkraunamas. Važiuojant trumpais
atstumais ir dažnai užvedant variklį,
akumuliatorius gali išsikrauti.
Nenaudokite nebūtinų elektros
prietaisų.
Akumuliatoriaus negalima išmesti į
buitinių atliekų sąvartyną. Jį reikia
atiduoti į specialių atliekų surinkimocentrą.
Nenaudojant automobilio ilgiau nei
keturias savaites, gali išsikrauti
akumuliatorius. Atjunkite neigiamą akumuliatoriaus gnybtą.
Prieš prijungdami ar atjungdami
akumuliatorių, įsitikinkite, kad
degimas išjungtas.
Automobilio akumuliatoriaus
apsauga nuo išsikrovimo 3 128.
Akumuliatoriaus atjungimas Jeigu automobilio akumuliatorių
reikia atjungti (pvz., techninės
priežiūros darbams atlikti),
signalizacijos sirena išjungiama taip:
įjunkite uždegimą, išjunkite jį ir per
15 sekundžių atjunkite automobilio
akumuliatorių.
Automobilio akumuliatoriaus
keitimas
Pastaba
Bent kiek nukrypus nuo šiame skyriuje pateiktų instrukcijų, sistema „Stop-start“ gali būti laikinai
deaktyvinta arba gali sutrikti jos
veikimas.
Kai keičiate automobilio
akumuliatorių įsitikinkite, kad netoli
teigiamo gnybto nėra atvirų vėdinimo
angų. Jei netoliese yra atidaryta
vėdinimo anga, ji turi būti uždenga
laikinu dangteliu, o vėdinimo anga
prie neigiamo gnybto turi būti
atidaryta.
Naudokite tik tokį automobilio
akumuliatorių, kuris leidžia virš jo
įrengti saugiklių dėžutę.
Būtinai pakeiskite akumuliatorių tik to
paties tipo nauju akumuliatoriumi.
Rekomenduojama, kad automobilio
akumuliatoriaus pakeitimo darbai
būtų atliekami tech. priežiūros
dirbtuvėse.
Išjungimo-užvedimo sistema 3 196.

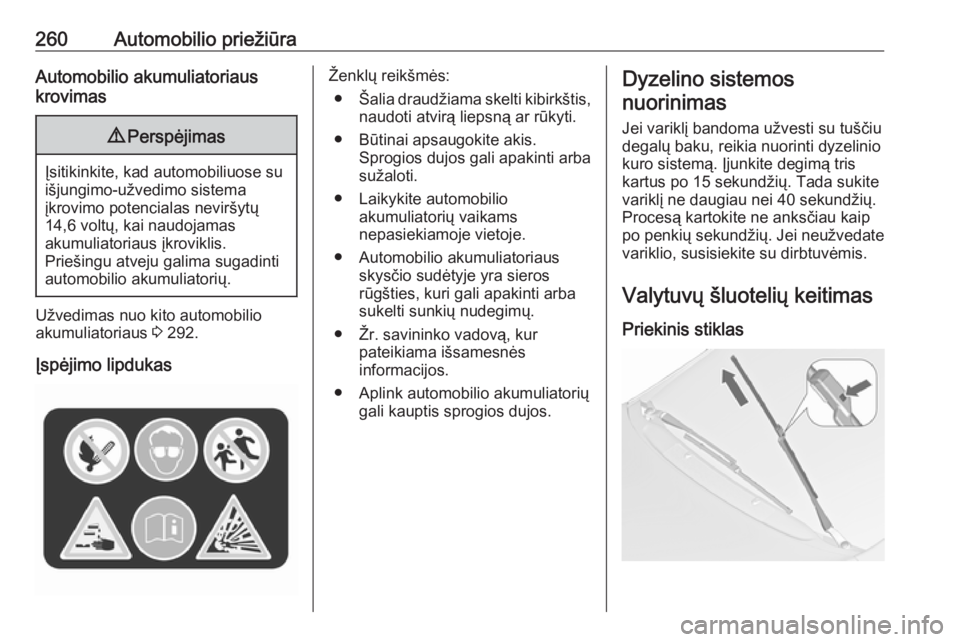

260Automobilio priežiūraAutomobilio akumuliatoriaus
krovimas9 Perspėjimas
Įsitikinkite, kad automobiliuose su
išjungimo-užvedimo sistema
įkrovimo potencialas neviršytų
14,6 voltų, kai naudojamas
akumuliatoriaus įkroviklis.
Priešingu atveju galima sugadinti
automobilio akumuliatorių.
Užvedimas nuo kito automobilio
akumuliatoriaus 3 292.
Įspėjimo lipdukas
Ženklų reikšmės: ● Šalia draudžiama skelti kibirkštis,
naudoti atvirą liepsną ar rūkyti.
● Būtinai apsaugokite akis. Sprogios dujos gali apakinti arba
sužaloti.
● Laikykite automobilio akumuliatorių vaikams
nepasiekiamoje vietoje.
● Automobilio akumuliatoriaus skysčio sudėtyje yra sieros
rūgšties, kuri gali apakinti arba
sukelti sunkių nudegimų.
● Žr. savininko vadovą, kur pateikiama išsamesnės
informacijos.
● Aplink automobilio akumuliatorių gali kauptis sprogios dujos.Dyzelino sistemos
nuorinimas
Jei variklį bandoma užvesti su tuščiu
degalų baku, reikia nuorinti dyzelinio
kuro sistemą. Įjunkite degimą tris
kartus po 15 sekundžių. Tada sukite
variklį ne daugiau nei 40 sekundžių. Procesą kartokite ne anksčiau kaip
po penkių sekundžių. Jei neužvedate variklio, susisiekite su dirbtuvėmis.
Valytuvų šluotelių keitimas Priekinis stiklas

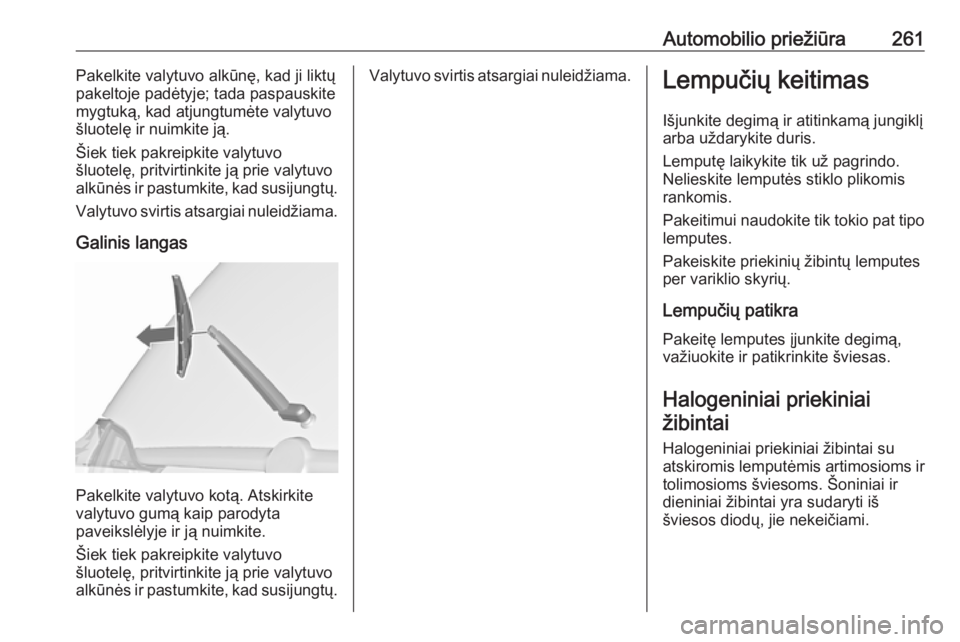

Automobilio priežiūra261Pakelkite valytuvo alkūnę, kad ji liktųpakeltoje padėtyje; tada paspauskite
mygtuką, kad atjungtumėte valytuvo
šluotelę ir nuimkite ją.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.
Galinis langas
Pakelkite valytuvo kotą. Atskirkite
valytuvo gumą kaip parodyta
paveikslėlyje ir ją nuimkite.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.Lempučių keitimas
Išjunkite degimą ir atitinkamą jungiklį
arba uždarykite duris.
Lemputę laikykite tik už pagrindo.
Nelieskite lemputės stiklo plikomis
rankomis.
Pakeitimui naudokite tik tokio pat tipo lemputes.
Pakeiskite priekinių žibintų lemputes
per variklio skyrių.
Lempučių patikra
Pakeitę lemputes įjunkite degimą,
važiuokite ir patikrinkite šviesas.
Halogeniniai priekiniai žibintai
Halogeniniai priekiniai žibintai su
atskiromis lemputėmis artimosioms ir tolimosioms šviesoms. Šoniniai ir
dieniniai žibintai yra sudaryti iš
šviesos diodų, jie nekeičiami.

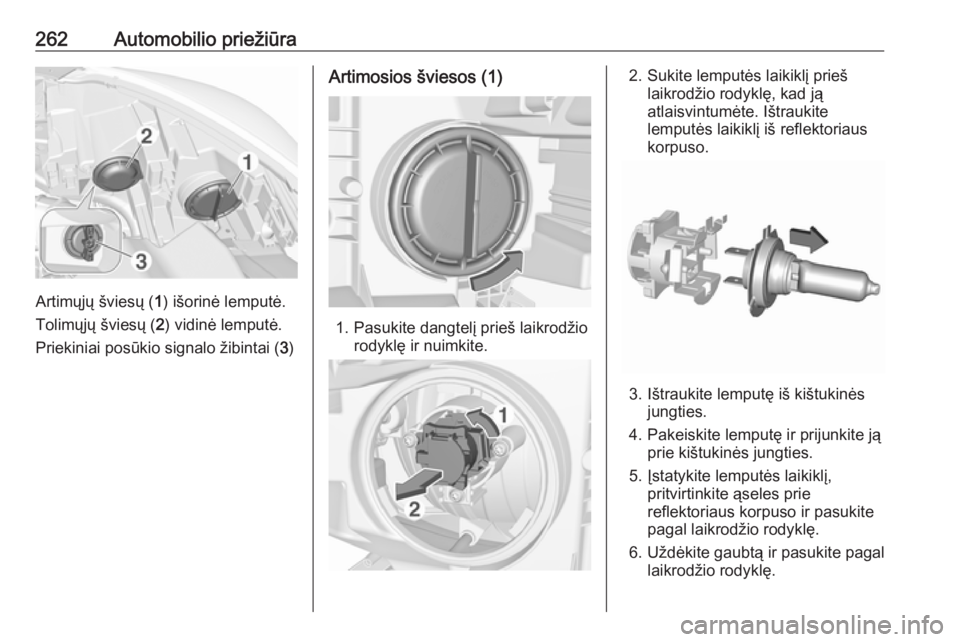

262Automobilio priežiūra
Artimųjų šviesų (1) išorinė lemputė.
Tolimųjų šviesų ( 2) vidinė lemputė.
Priekiniai posūkio signalo žibintai ( 3)
Artimosios šviesos (1)
1. Pasukite dangtelį prieš laikrodžio
rodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš reflektoriaus
korpuso.
3. Ištraukite lemputę iš kištukinės jungties.
4. Pakeiskite lemputę ir prijunkite ją prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite ąseles prie
reflektoriaus korpuso ir pasukite
pagal laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

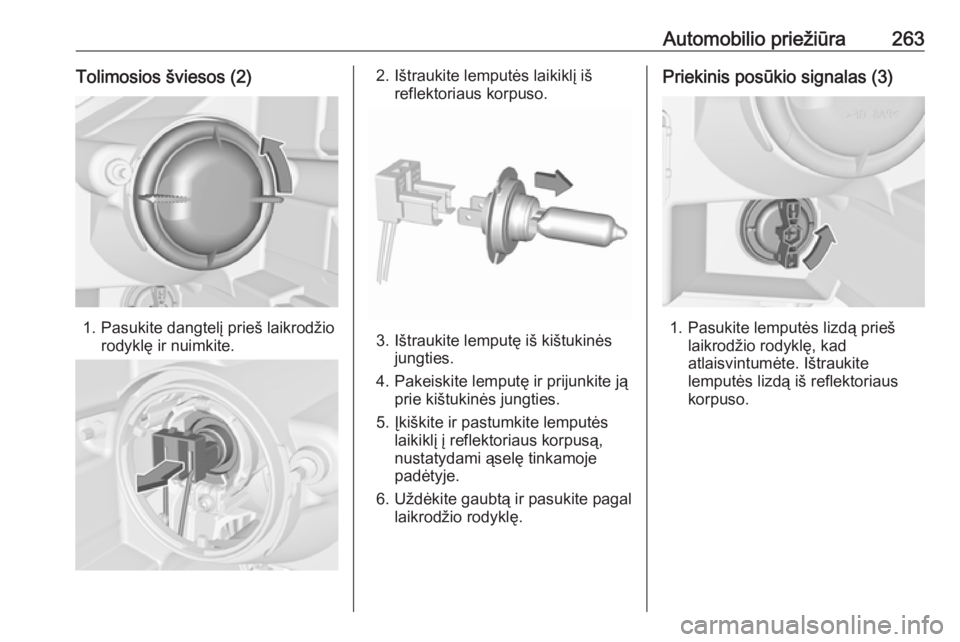

Automobilio priežiūra263Tolimosios šviesos (2)
1. Pasukite dangtelį prieš laikrodžiorodyklę ir nuimkite.
2. Ištraukite lemputės laikiklį iš reflektoriaus korpuso.
3. Ištraukite lemputę iš kištukinėsjungties.
4. Pakeiskite lemputę ir prijunkite ją prie kištukinės jungties.
5. Įkiškite ir pastumkite lemputės laikiklį į reflektoriaus korpusą,
nustatydami ąselę tinkamoje
padėtyje.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Priekinis posūkio signalas (3)
1. Pasukite lemputės lizdą priešlaikrodžio rodyklę, kad
atlaisvintumėte. Ištraukite
lemputės lizdą iš reflektoriaus
korpuso.

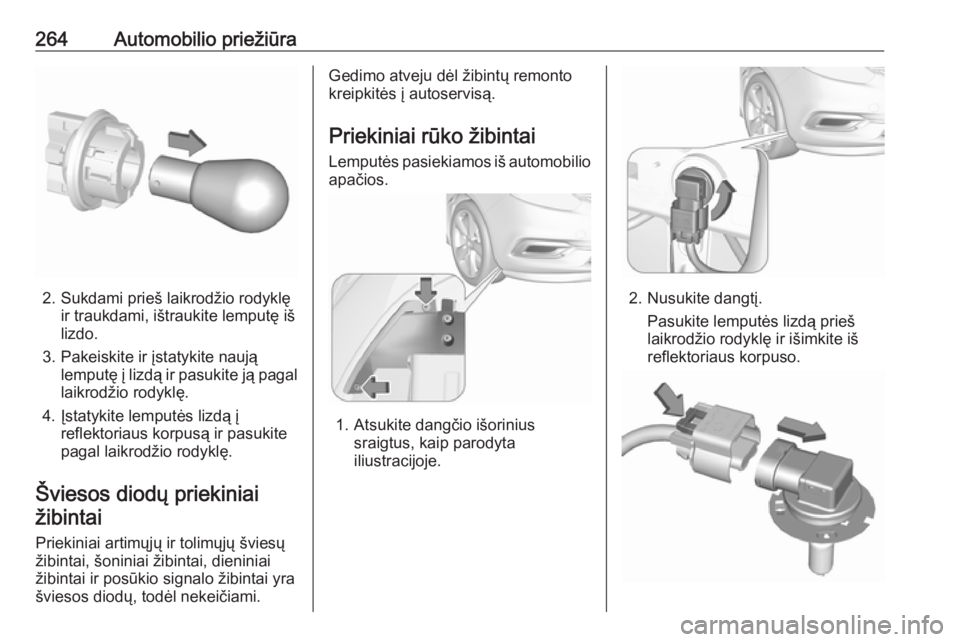

264Automobilio priežiūra
2. Sukdami prieš laikrodžio rodyklęir traukdami, ištraukite lemputę iš
lizdo.
3. Pakeiskite ir įstatykite naują lemputę į lizdą ir pasukite ją pagal
laikrodžio rodyklę.
4. Įstatykite lemputės lizdą į reflektoriaus korpusą ir pasukite
pagal laikrodžio rodyklę.
Šviesos diodų priekiniai žibintai
Priekiniai artimųjų ir tolimųjų šviesųžibintai, šoniniai žibintai, dieniniai
žibintai ir posūkio signalo žibintai yra
šviesos diodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Priekiniai rūko žibintai
Lemputės pasiekiamos iš automobilio apačios.
1. Atsukite dangčio išorinius sraigtus, kaip parodyta
iliustracijoje.
2. Nusukite dangtį.
Pasukite lemputės lizdą prieš
laikrodžio rodyklę ir išimkite iš
reflektoriaus korpuso.

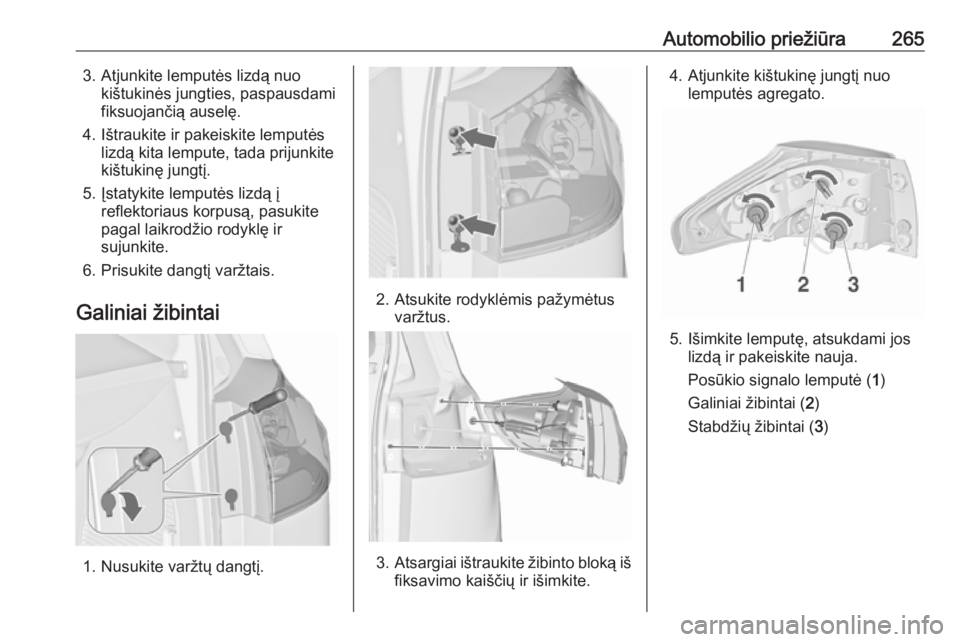

Automobilio priežiūra2653. Atjunkite lemputės lizdą nuokištukinės jungties, paspausdami
fiksuojančią auselę.
4. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
5. Įstatykite lemputės lizdą į reflektoriaus korpusą, pasukite
pagal laikrodžio rodyklę ir
sujunkite.
6. Prisukite dangtį varžtais.
Galiniai žibintai
1. Nusukite varžtų dangtį.
2. Atsukite rodyklėmis pažymėtus varžtus.
3.Atsargiai ištraukite žibinto bloką iš
fiksavimo kaiščių ir išimkite.
4. Atjunkite kištukinę jungtį nuo lemputės agregato.
5. Išimkite lemputę, atsukdami joslizdą ir pakeiskite nauja.
Posūkio signalo lemputė ( 1)
Galiniai žibintai ( 2)
Stabdžių žibintai ( 3)

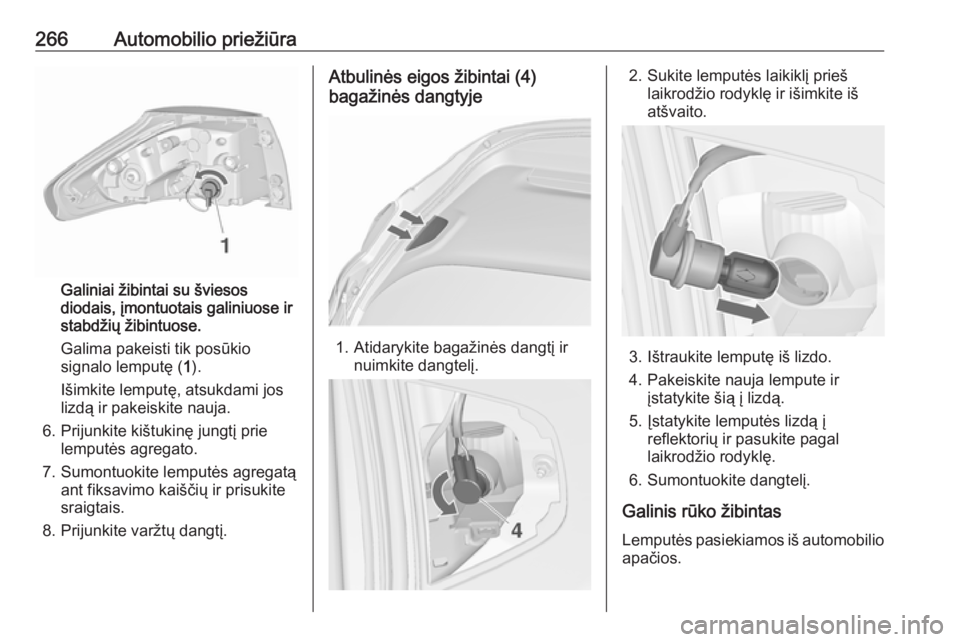

266Automobilio priežiūra
Galiniai žibintai su šviesos
diodais, įmontuotais galiniuose ir
stabdžių žibintuose.
Galima pakeisti tik posūkio
signalo lemputę ( 1).
Išimkite lemputę, atsukdami jos lizdą ir pakeiskite nauja.
6. Prijunkite kištukinę jungtį prie lemputės agregato.
7. Sumontuokite lemputės agregatą ant fiksavimo kaiščių ir prisukite
sraigtais.
8. Prijunkite varžtų dangtį.
Atbulinės eigos žibintai (4)
bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite dangtelį.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
atšvaito.
3. Ištraukite lemputę iš lizdo.
4. Pakeiskite nauja lempute ir įstatykite šią į lizdą.
5. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.
6. Sumontuokite dangtelį.
Galinis rūko žibintas Lemputės pasiekiamos iš automobilio
apačios.

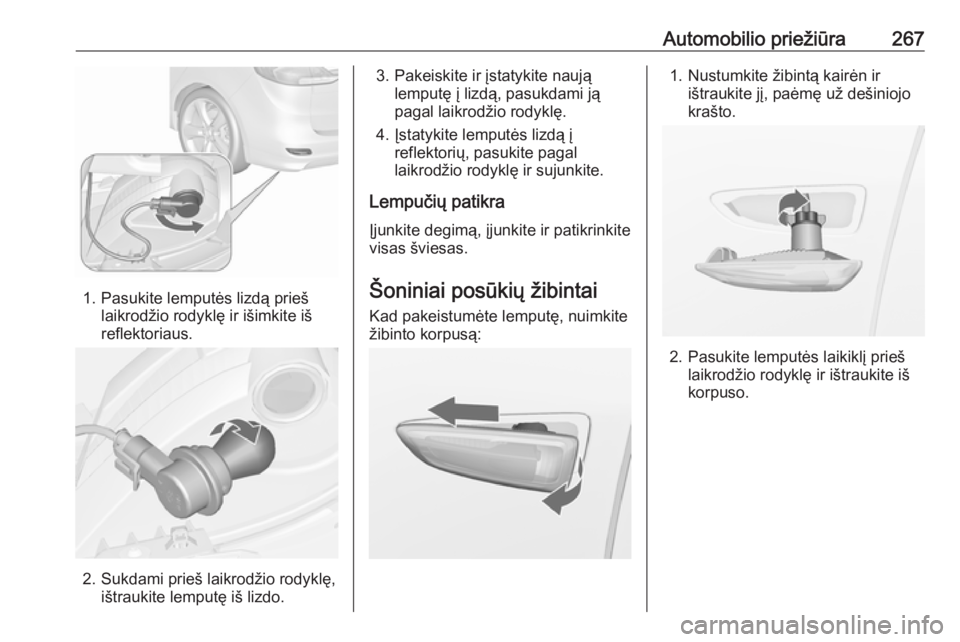

Automobilio priežiūra267
1. Pasukite lemputės lizdą priešlaikrodžio rodyklę ir išimkite iš
reflektoriaus.
2. Sukdami prieš laikrodžio rodyklę, ištraukite lemputę iš lizdo.
3. Pakeiskite ir įstatykite naująlemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
4. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir sujunkite.
Lempučių patikra
Įjunkite degimą, įjunkite ir patikrinkite
visas šviesas.
Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.

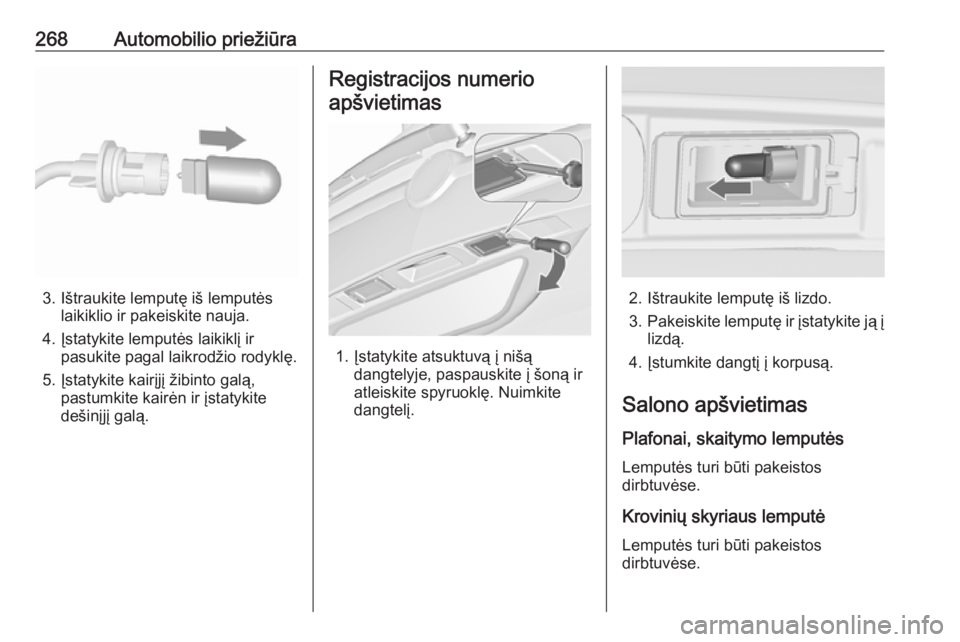

268Automobilio priežiūra
3. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę. Nuimkite
dangtelį.
2. Ištraukite lemputę iš lizdo.
3. Pakeiskite lemputę ir įstatykite ją į
lizdą.
4. Įstumkite dangtį į korpusą.
Salono apšvietimas
Plafonai, skaitymo lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
