OPEL ZAFIRA C 2019 Uporabniški priročnik

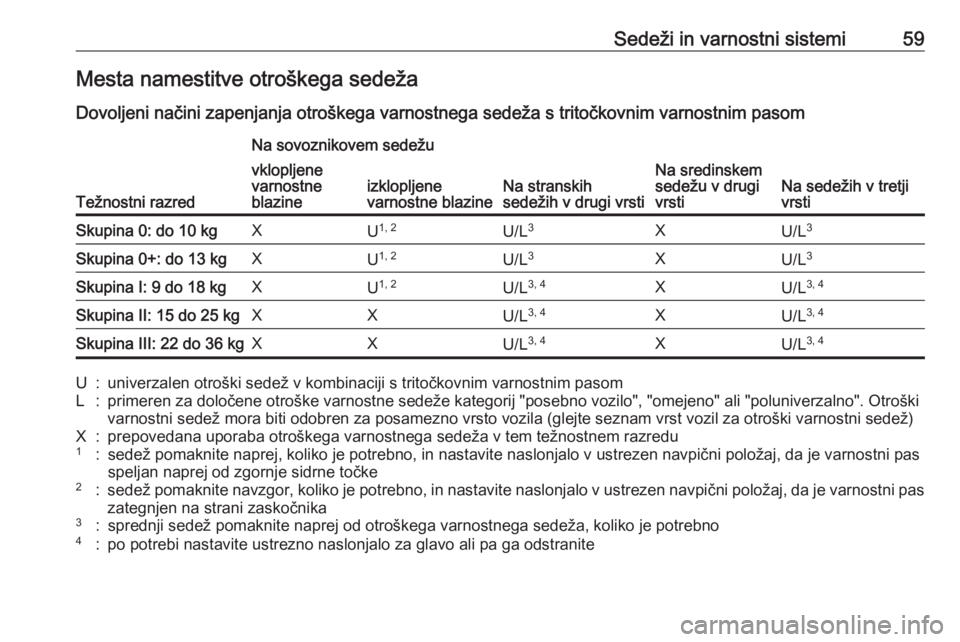

Sedeži in varnostni sistemi59Mesta namestitve otroškega sedeža
Dovoljeni načini zapenjanja otroškega varnostnega sedeža s tritočkovnim varnostnim pasom
Težnostni razred
Na sovoznikovem sedežu
Na stranskih
sedežih v drugi vrstiNa sredinskem
sedežu v drugi
vrstiNa sedežih v tretji
vrsti
vklopljene
varnostne
blazineizklopljene
varnostne blazineSkupina 0: do 10 kgXU 1, 2U/L 3XU/L 3Skupina 0+: do 13 kgXU1, 2U/L 3XU/L3Skupina I: 9 do 18 kgXU1, 2U/L 3, 4XU/L3, 4Skupina II: 15 do 25 kgXXU/L3, 4XU/L 3, 4Skupina III: 22 do 36 kgXXU/L3, 4XU/L3, 4U:univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasomL:primeren za določene otroške varnostne sedeže kategorij "posebno vozilo", "omejeno" ali "poluniverzalno". Otroški
varnostni sedež mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)X:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni passpeljan naprej od zgornje sidrne točke2:sedež pomaknite navzgor, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni pas
zategnjen na strani zaskočnika3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite

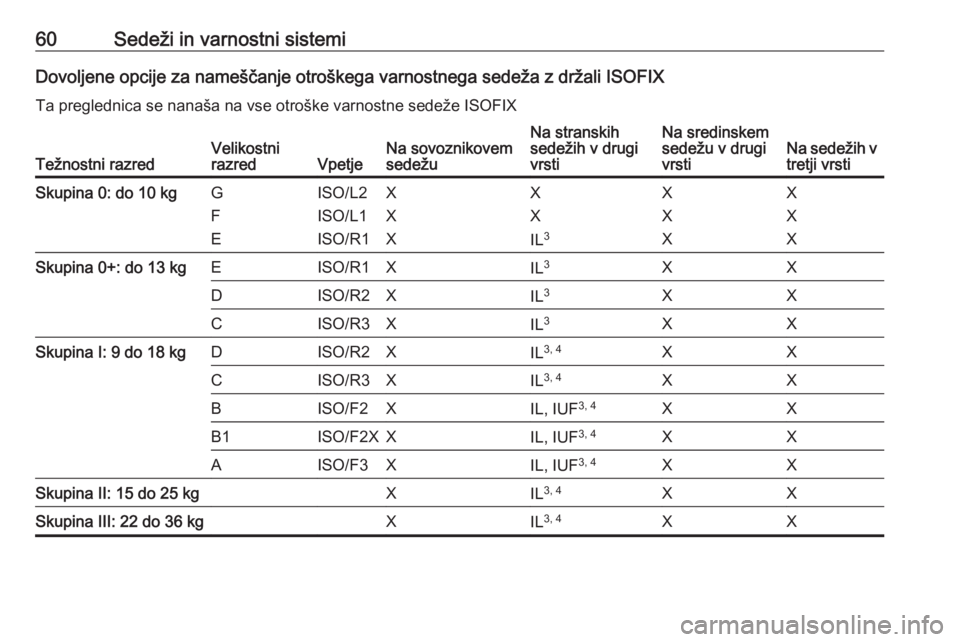

60Sedeži in varnostni sistemiDovoljene opcije za nameščanje otroškega varnostnega sedeža z držali ISOFIXTa preglednica se nanaša na vse otroške varnostne sedeže ISOFIX
Težnostni razredVelikostni
razredVpetjeNa sovoznikovem
sedežuNa stranskih
sedežih v drugi
vrstiNa sredinskem
sedežu v drugi
vrstiNa sedežih v tretji vrstiSkupina 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XSkupina 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXSkupina I: 9 do 18 kgDISO/R2XIL3, 4XXCISO/R3XIL3, 4XXBISO/F2XIL, IUF 3, 4XXB1ISO/F2XXIL, IUF3, 4XXAISO/F3XIL, IUF3, 4XXSkupina II: 15 do 25 kgXIL3, 4XXSkupina III: 22 do 36 kgXIL3, 4XX

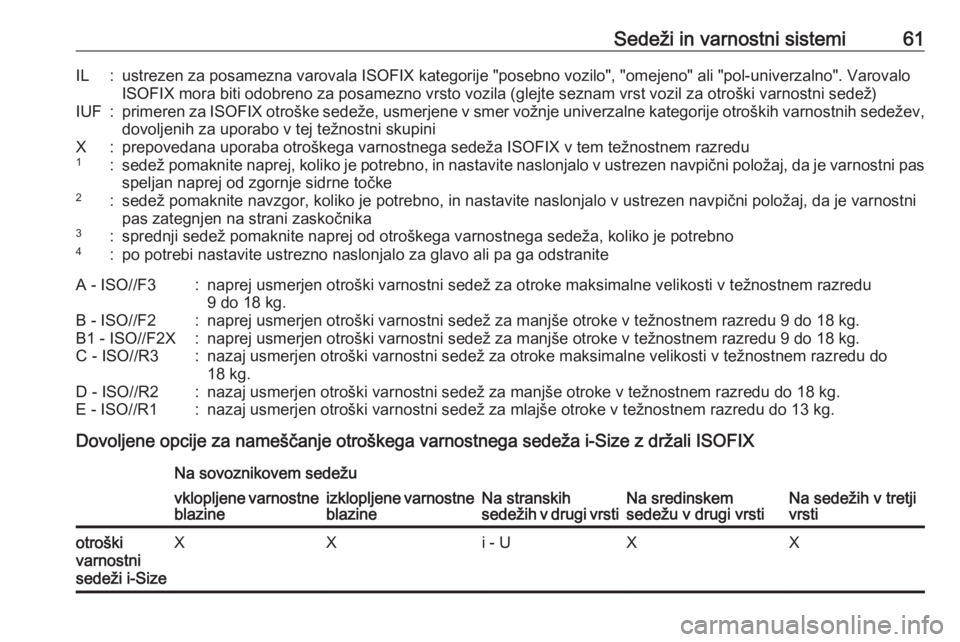

Sedeži in varnostni sistemi61IL:ustrezen za posamezna varovala ISOFIX kategorije "posebno vozilo", "omejeno" ali "pol-univerzalno". VarovaloISOFIX mora biti odobreno za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupiniX:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni pas speljan naprej od zgornje sidrne točke2:sedež pomaknite navzgor, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostnipas zategnjen na strani zaskočnika3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstraniteA - ISO//F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do 18 kg.B - ISO//F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO//F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO//R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kg.D - ISO//R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO//R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.
Dovoljene opcije za nameščanje otroškega varnostnega sedeža i-Size z držali ISOFIX
Na sovoznikovem sedežu
Na stranskih
sedežih v drugi vrstiNa sredinskem
sedežu v drugi vrstiNa sedežih v tretji
vrsti
vklopljene varnostne blazineizklopljene varnostneblazineotroški
varnostni
sedeži i-SizeXXi - UXX

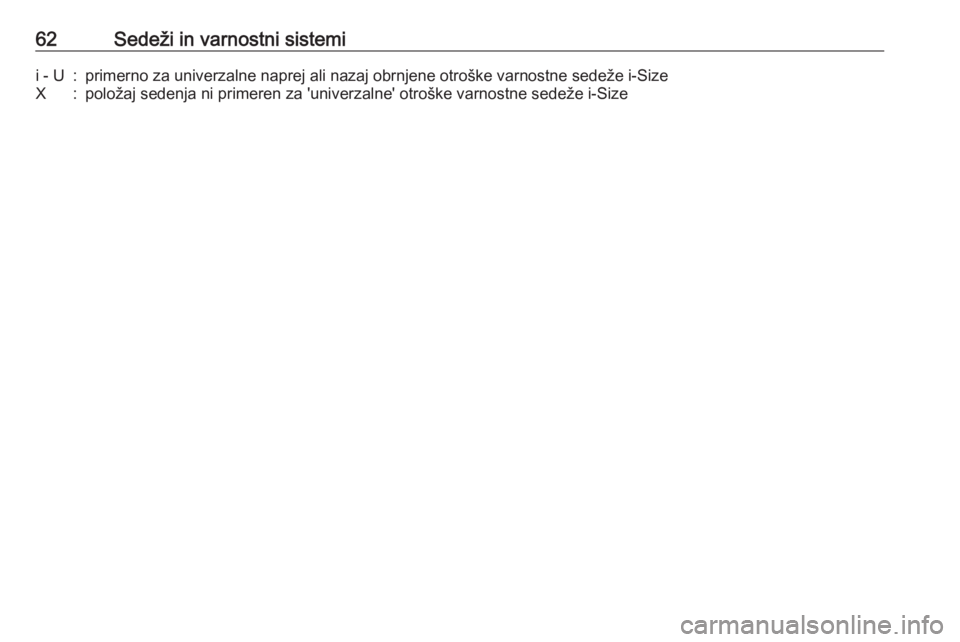

62Sedeži in varnostni sistemii - U:primerno za univerzalne naprej ali nazaj obrnjene otroške varnostne sedeže i-SizeX:položaj sedenja ni primeren za 'univerzalne' otroške varnostne sedeže i-Size

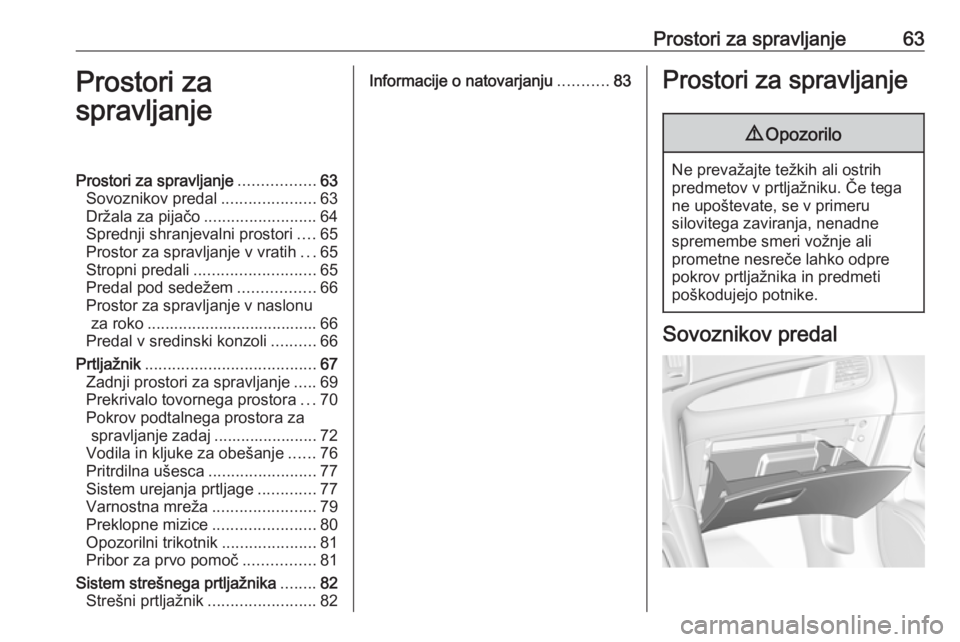

Prostori za spravljanje63Prostori za
spravljanjeProstori za spravljanje .................63
Sovoznikov predal .....................63
Držala za pijačo .........................64
Sprednji shranjevalni prostori ....65
Prostor za spravljanje v vratih ...65
Stropni predali ........................... 65
Predal pod sedežem .................66
Prostor za spravljanje v naslonu za roko ...................................... 66
Predal v sredinski konzoli ..........66
Prtljažnik ...................................... 67
Zadnji prostori za spravljanje .....69
Prekrivalo tovornega prostora ...70
Pokrov podtalnega prostora za spravljanje zadaj ....................... 72
Vodila in kljuke za obešanje ......76
Pritrdilna ušesca ........................77
Sistem urejanja prtljage .............77
Varnostna mreža .......................79
Preklopne mizice .......................80
Opozorilni trikotnik .....................81
Pribor za prvo pomoč ................81
Sistem strešnega prtljažnika ........82
Strešni prtljažnik ........................82Informacije o natovarjanju ...........83Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal

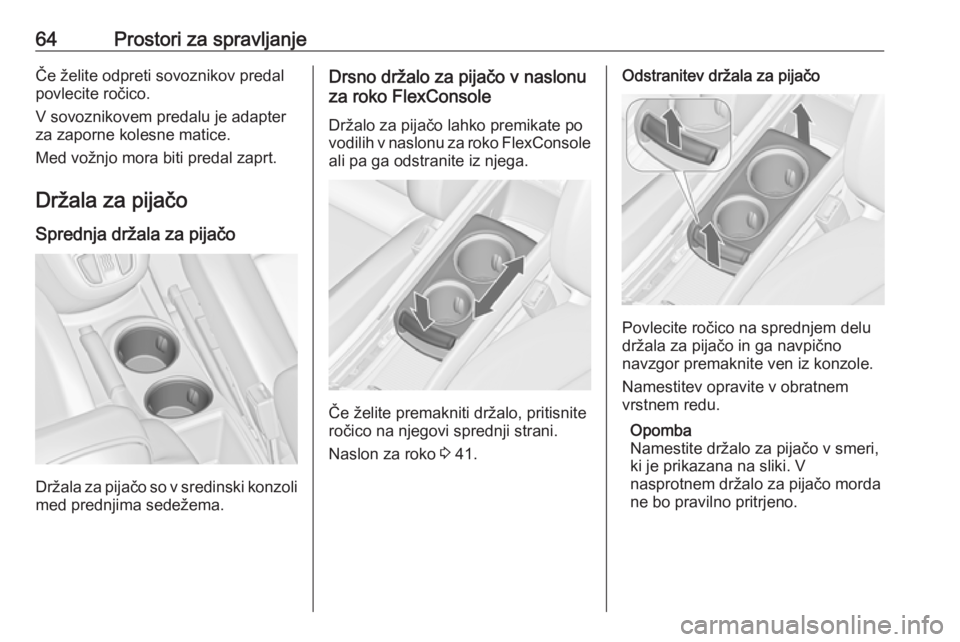

64Prostori za spravljanjeČe želite odpreti sovoznikov predal
povlecite ročico.
V sovoznikovem predalu je adapter
za zaporne kolesne matice.
Med vožnjo mora biti predal zaprt.
Držala za pijačo Sprednja držala za pijačo
Držala za pijačo so v sredinski konzoli
med prednjima sedežema.
Drsno držalo za pijačo v naslonu
za roko FlexConsole
Držalo za pijačo lahko premikate po
vodilih v naslonu za roko FlexConsole ali pa ga odstranite iz njega.
Če želite premakniti držalo, pritisnite
ročico na njegovi sprednji strani.
Naslon za roko 3 41.
Odstranitev držala za pijačo
Povlecite ročico na sprednjem delu
držala za pijačo in ga navpično
navzgor premaknite ven iz konzole.
Namestitev opravite v obratnem
vrstnem redu.
Opomba
Namestite držalo za pijačo v smeri,
ki je prikazana na sliki. V
nasprotnem držalo za pijačo morda
ne bo pravilno pritrjeno.

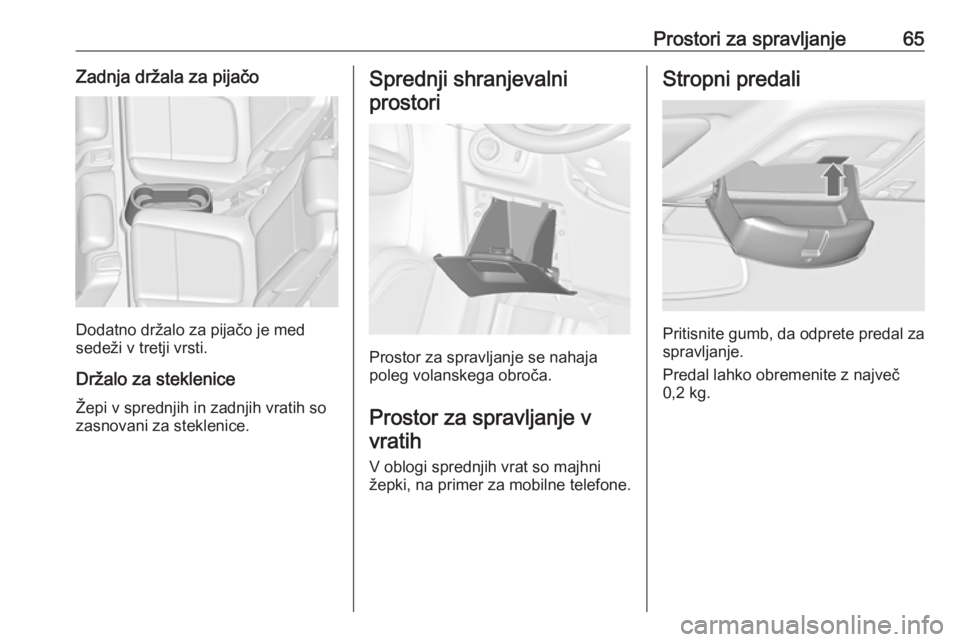

Prostori za spravljanje65Zadnja držala za pijačo
Dodatno držalo za pijačo je med
sedeži v tretji vrsti.
Držalo za steklenice Žepi v sprednjih in zadnjih vratih so
zasnovani za steklenice.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Prostor za spravljanje vvratih
V oblogi sprednjih vrat so majhni
žepki, na primer za mobilne telefone.
Stropni predali
Pritisnite gumb, da odprete predal za
spravljanje.
Predal lahko obremenite z največ
0,2 kg.

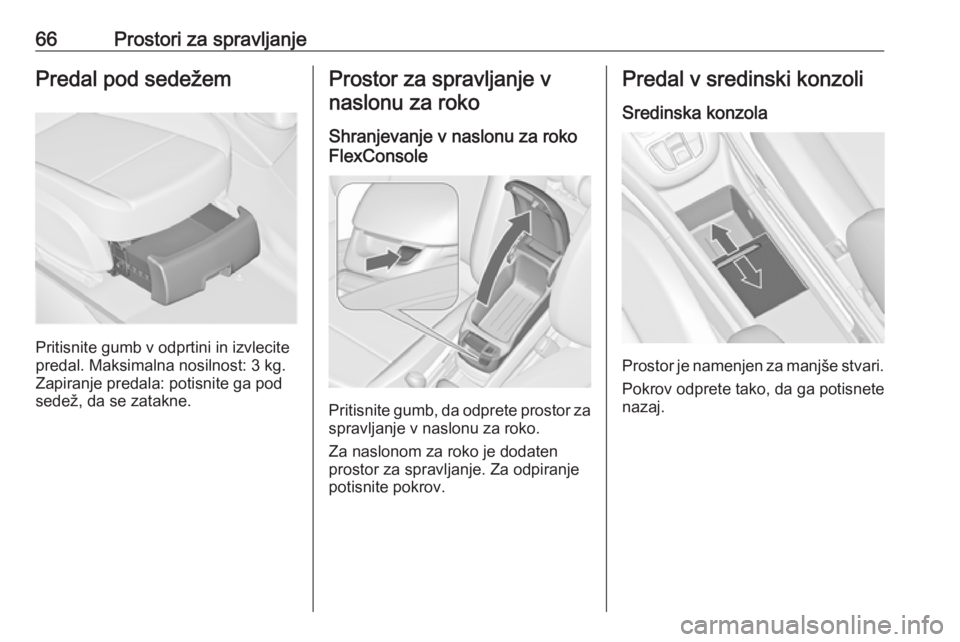

66Prostori za spravljanjePredal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prostor za spravljanje v
naslonu za roko
Shranjevanje v naslonu za roko
FlexConsole
Pritisnite gumb, da odprete prostor za
spravljanje v naslonu za roko.
Za naslonom za roko je dodaten
prostor za spravljanje. Za odpiranje
potisnite pokrov.
Predal v sredinski konzoli
Sredinska konzola
Prostor je namenjen za manjše stvari. Pokrov odprete tako, da ga potisnete
nazaj.

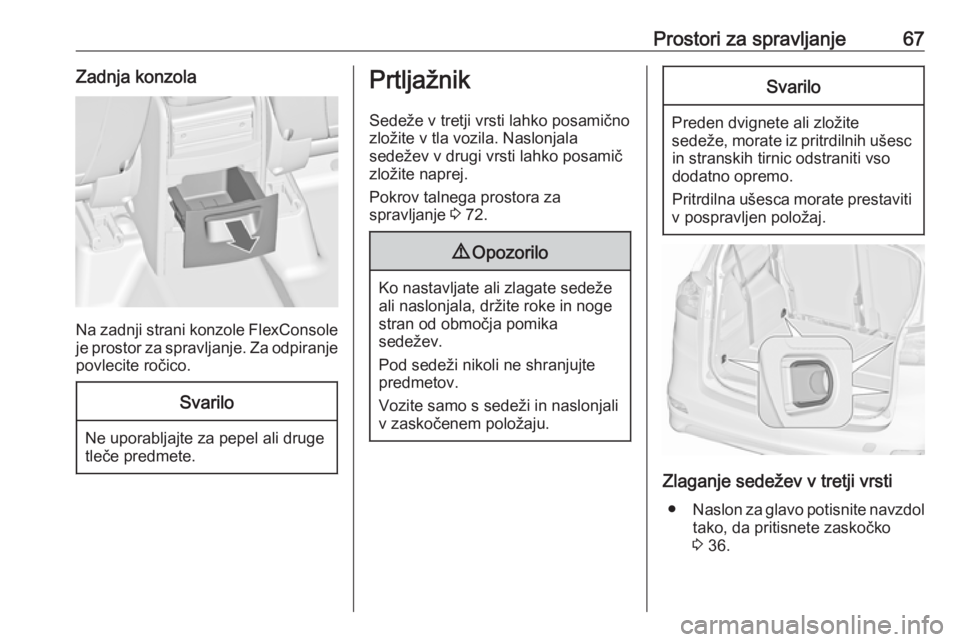

Prostori za spravljanje67Zadnja konzola
Na zadnji strani konzole FlexConsoleje prostor za spravljanje. Za odpiranje
povlecite ročico.
Svarilo
Ne uporabljajte za pepel ali druge
tleče predmete.
Prtljažnik
Sedeže v tretji vrsti lahko posamično
zložite v tla vozila. Naslonjala
sedežev v drugi vrsti lahko posamič
zložite naprej.
Pokrov talnega prostora za
spravljanje 3 72.9 Opozorilo
Ko nastavljate ali zlagate sedeže
ali naslonjala, držite roke in noge
stran od območja pomika
sedežev.
Pod sedeži nikoli ne shranjujte
predmetov.
Vozite samo s sedeži in naslonjali
v zaskočenem položaju.
Svarilo
Preden dvignete ali zložite
sedeže, morate iz pritrdilnih ušesc in stranskih tirnic odstraniti vso
dodatno opremo.
Pritrdilna ušesca morate prestaviti
v pospravljen položaj.
Zlaganje sedežev v tretji vrsti
● Naslon za glavo potisnite navzdol
tako, da pritisnete zaskočko
3 36.

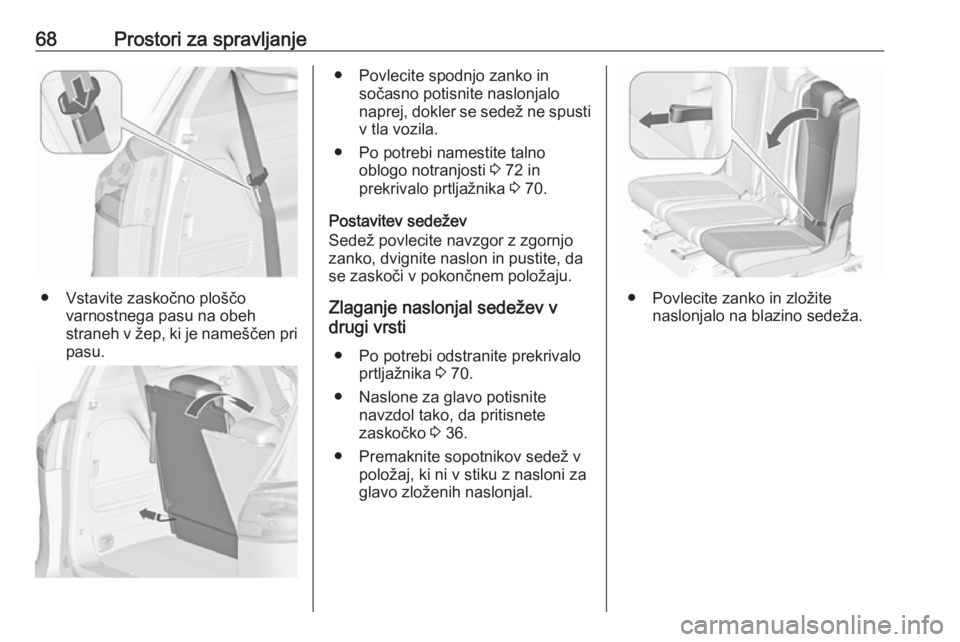

68Prostori za spravljanje
● Vstavite zaskočno ploščovarnostnega pasu na obeh
straneh v žep, ki je nameščen pri
pasu.
● Povlecite spodnjo zanko in sočasno potisnite naslonjalo
naprej, dokler se sedež ne spusti
v tla vozila.
● Po potrebi namestite talno oblogo notranjosti 3 72 in
prekrivalo prtljažnika 3 70.
Postavitev sedežev
Sedež povlecite navzgor z zgornjo zanko, dvignite naslon in pustite, da
se zaskoči v pokončnem položaju.
Zlaganje naslonjal sedežev v
drugi vrsti
● Po potrebi odstranite prekrivalo prtljažnika 3 70.
● Naslone za glavo potisnite navzdol tako, da pritisnete
zaskočko 3 36.
● Premaknite sopotnikov sedež v položaj, ki ni v stiku z nasloni za
glavo zloženih naslonjal.
● Povlecite zanko in zložite naslonjalo na blazino sedeža.
