B3_it_Chap08_securite-enfants_ed01-2014
Generalità sui seggiolini per bambini
PEUGEOT raccomanda di trasportare i
bambini sui sedili posteriori del veicolo.
-

"
con schienale verso la strada"
fino ai 3
anni di età,
-

"
nel senso di marcia" a partire dai
3
anni di età.
La sicurezza dei bambini, che PEUGEOT ha curato in particolar modo sin dalla fase di
progettazione del veicolo, dipende anche dal modo di utilizzo del veicolo.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
-

I

n conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12

anni o di statura inferiore a un metro
e cinquanta, devono essere trasportati
su seggiolini per bambini omologati,
adatti al loro peso , da collocare sui sedili
dotati di cinture di sicurezza o di ancoraggi
ISOFIX*,
-

s

tatisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo,
-

u

n bambino il cui peso è inferiore
a 9

kg, deve tassativamente essere
traspor tato su un seggiolino in
posizione "schienale verso la strada"
sia anteriormente che posteriormente.
*

L
a regolamentazione sul trasporto dei
bambini è specifica per ogni Paese.
Consultare la legislazione vigente nel proprio
Paese.
Sicurezza bambini

124
B3_it_Chap08_securite-enfants_ed01-2014
Seggiolini raccomandati da PEUGEOT
Gruppo 0+ : dalla nascita a 13 kg
L1
"

RÖMER Baby-Safe Plus"
Da fissare con lo schienale verso la strada
Gruppi 2
e 3: da 15 a 36 kg
L4

"

KLIPPAN Optima"
A partire da 22
kg (circa 6 anni), utilizzare solo il rialzo.
L5

"

RÖMER KIDFIX"
Può essere fissato agli ancoraggi ISOFIX del veicolo. Il bambino è trattenuto dalla cintura di sicurezza.
PEUGEOT propone una gamma di seggiolini per bambini da fissare con una cintura di sicurezza
a tre punti.
Sicurezza bambini

127
B3_it_Chap08_securite-enfants_ed01-2014

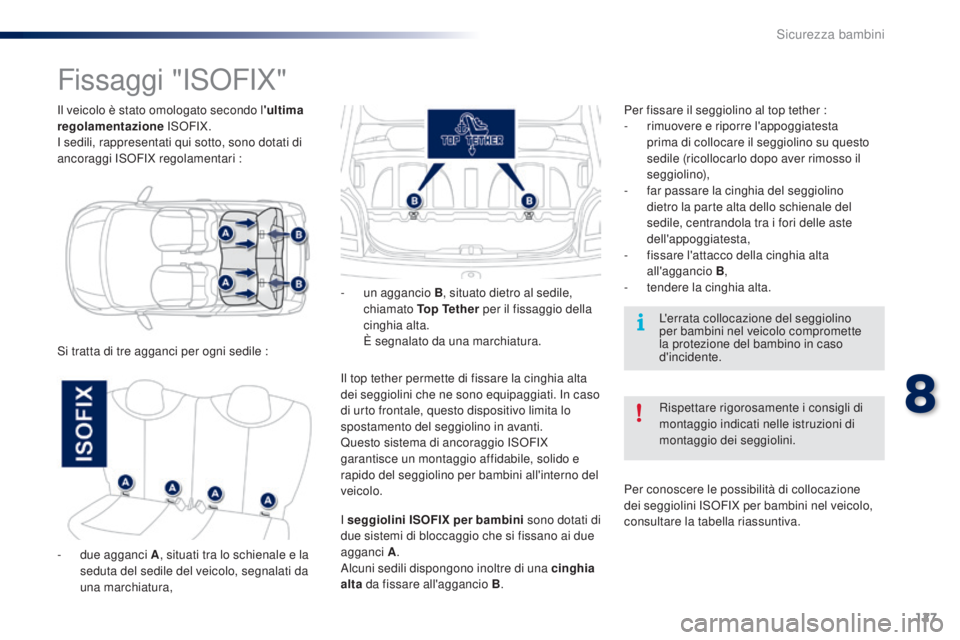

Il veicolo è stato omologato secondo l'ultima
regolamentazione ISOFIX.
I sedili, rappresentati qui sotto, sono dotati di
ancoraggi ISOFIX regolamentari :
Fissaggi "ISOFIX"
Si tratta di tre agganci per ogni sedile : -
u
n aggancio B
, situato dietro al sedile,
chiamato Top Tether per il fissaggio della
cinghia alta. È segnalato da una marchiatura.
Il top tether permette di fissare la cinghia alta
dei seggiolini che ne sono equipaggiati. In caso
di urto frontale, questo dispositivo limita lo
spostamento del seggiolino in avanti.
Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affidabile, solido e
rapido del seggiolino per bambini all'interno del
veicolo. Rispettare rigorosamente i consigli di
montaggio indicati nelle istruzioni di
montaggio dei seggiolini. L'errata collocazione del seggiolino
per bambini nel veicolo compromette
la protezione del bambino in caso
d'incidente.
I seggiolini ISOFIX per bambini sono dotati di
due sistemi di bloccaggio che si fissano ai due
agganci A .
Alcuni sedili dispongono inoltre di una cinghia
alta da fissare all'aggancio B .Per fissare il seggiolino al top tether :
-

r
imuovere e riporre l'appoggiatesta
prima di collocare il seggiolino su questo
sedile (ricollocarlo dopo aver rimosso il
seggiolino),
-
f
ar passare la cinghia del seggiolino
dietro la parte alta dello schienale del
sedile, centrandola tra i fori delle aste
dell'appoggiatesta,
-
f
issare l'attacco della cinghia alta
all'aggancio B ,
-
t
endere la cinghia alta.
Per conoscere le possibilità di collocazione
dei seggiolini ISOFIX per bambini nel veicolo,
consultare la tabella riassuntiva.
-

d
ue agganci A , situati tra lo schienale e la
seduta del sedile del veicolo, segnalati da
una marchiatura,
8
Sicurezza bambini

128
B3_it_Chap08_securite-enfants_ed01-2014

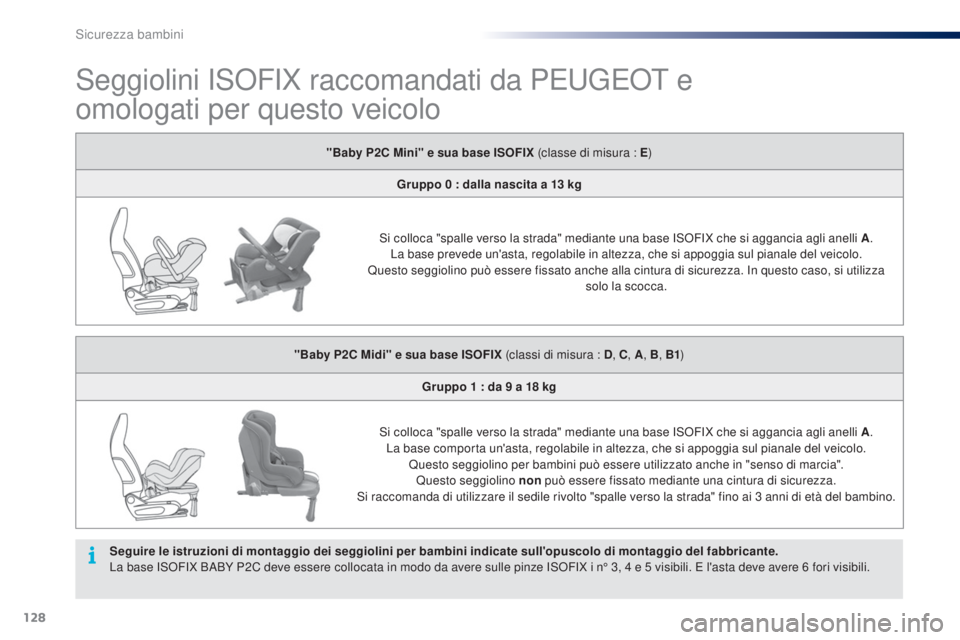

Seggiolini ISOFIX raccomandati da PEUGEOT e
omologati per questo veicolo
"Baby P2C Mini" e sua base ISOFIX (classe di misura : E)
Gruppo 0 : dalla nascita a 13 kg
Si colloca "spalle verso la strada" mediante una base ISOFIX che si aggancia agli anelli A .
La base prevede un'asta, regolabile in altezza, che si appoggia sul pianale del veicolo.
Questo seggiolino può essere fissato anche alla cintura di sicurezza. In questo caso, si utilizza solo la scocca.
"Baby P2C Midi" e sua base ISOFIX (classi di misura : D, C, A , B, B1 )
Gruppo 1
: da 9 a 18 kg
Si colloca "spalle verso la strada" mediante una base ISOFIX che si aggancia agli anelli A .
La base comporta un'asta, regolabile in altezza, che si appoggia sul pianale del veicolo. Questo seggiolino per bambini può essere utilizzato anche in "senso di marcia".Questo seggiolino non può essere fissato mediante una cintura di sicurezza.
Si raccomanda di utilizzare il sedile rivolto "spalle verso la strada" fino ai 3
anni di età del bambino.
Seguire le istruzioni di montaggio dei seggiolini per bambini indicate sull'opuscolo di montaggio del fabbricante.
La base ISOFIX BABY P2C deve essere collocata in modo da avere sulle pinze ISOFIX i n° 3, 4
e 5 visibili. E l'asta deve avere 6 fori visibili.
Sicurezza bambini

129
B3_it_Chap08_securite-enfants_ed01-2014
"RÖMER Baby- Safe Plus" e sua base "Baby- Safe Plus ISOFIX" (classe di misura : E)
Gruppo 0+ : dalla nascita a 13 kg
Si colloca "spalle verso la strada" con una base ISOFIX che si aggancia agli anelli A .
La base comporta un'asta, regolabile in altezza, che si appoggia sul pianale del veicolo.
Questo seggiolino può essere fissato anche con una cintura di sicurezza. In questo caso, sarà
utilizzata e agganciata solo la scocca al sedile del veicolo mediante la cintura di sicurezza a tre punti.
Seguire le istruzioni di montaggio dei seggiolini per bambini indicate sull'opuscolo di montaggio del fabbricante.
8
Sicurezza bambini

130
B3_it_Chap08_securite-enfants_ed01-2014
Questo seggiolino per bambini può anche essere utilizzato sui sedili non equipaggiati di ancoraggi ISOFIX.
In questo caso, è obbligatoriamente assicurato al sedile del veicolo mediante la cintura di sicurezza a tre punti.
Regolare il sedile anteriore del veicolo affinché i piedi del bambino non tocchino lo schienale."RÖMER Duo
Plus ISOFIX" (classe di dimensione B1 )
Gruppo 1 : da 9 a 18 kg
Si colloca unicamente in "senso di marcia".
Si aggancia agli anelli A e all'anello B , chiamato Top Tether, con una cinghia alta.
3 posizioni d'inclinazione della scocca : posizione seduta, di riposo e sdraiata.
Si raccomanda di utilizzare la posizione sdraiata.
Seguire le indicazioni per il montaggio del seggiolino nelle istruzioni del fabbricante.
Sicurezza bambini

131
B3_it_Chap08_securite-enfants_ed01-2014
Tabella riepilogativa per la collocazione dei seggiolini ISOFIX
Conformemente alla legislazione europea, questa tabella indica le possibilità di montaggio dei seggiolini ISOFIX per bambini sui sedili equipaggiati di
ancoraggi ISOFIX nel veicolo.
Per i seggiolini ISOFIX universali e semi universali, la classe di dimensione ISOFIX è determinata da una lettera compresa tra A, e G ed è indicata sul
seggiolino accanto al logo ISOFIX.
IUF :

S
edile adatto alla collocazione di un
seggiolino Isofix Universale "nel senso di
marcia" che si aggancia con la cinghia alta.
IL- SU :

S
edile adatto alla collocazione di un
seggiolino ISOFIX Semi Universale, ossia :
-

"
con schienale verso la strada", dotato di
una cinghia alta e di un'asta di supporto
-

"
nel senso di marcia", dotato di un'asta di
supporto
-

u
na culla dotata di una cinghia alta o di
un'asta di supporto. Peso del bambino / età indicativa
Inferiore a 10
kg
(gruppo 0)
Fino a circa 6
mesiInferiore a 10
kg
(gruppo 0)
Inferiore a 13 kg
( gruppo 0+)
Fino a circa 1 anno D a 9 a 18 kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino ISOFIX A culla"schienale verso la strada"
"schienale verso
la strada""nel senso di marcia"
Classe di misura ISOFIX F G C D E C D A B B1
Sedile del passeggero anteriore Non ISOFIX
Sedili posteriori XIL- SU

(2) I L- SU (1) IL- SU
(2) IL- SU
(1) IUF
IL- SU
Rimuovere e riporre l'appoggiatesta,
prima di collocare un seggiolino
per bambini con schienale su un
sedile passeggero. Ricollocare
l'appoggiatesta dopo aver rimosso il
seggiolino per bambini.
Per agganciare la cinghia alta, consultare la
rubrica "Fissaggi ISOFIX".
(1)
:

I

l sedile anteriore deve essere regolato
nella posizione longitudinale avanzata al
massimo, meno 9

tacche.
(2) :

I

l sedile anteriore deve essere regolato
nella posizione longitudinale avanzata al
massimo, meno 4

tacche.
8
