PEUGEOT 108 2014 Manuel du propriétaire (in French)

169

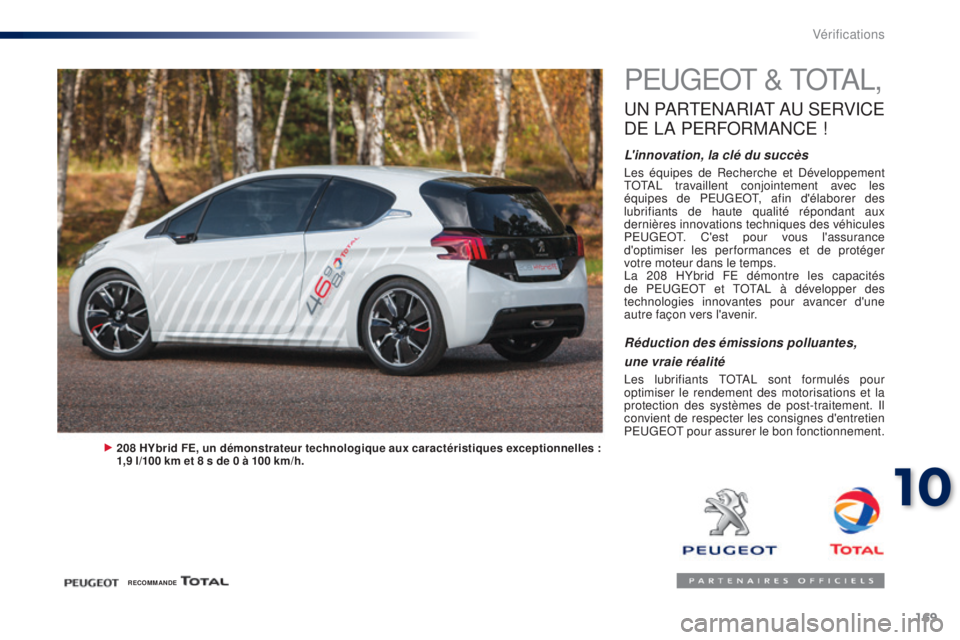

PEUGEOT & TOTAL,
UN PARTENARIAT AU SERVICE
D

E LA PERFORMANCE !
L'innovation, la clé du succès
Les équipes de Recherche et Développement
TOTAL travaillent conjointement avec les
équipes de PEUGEOT, afin d'élaborer des
lubrifiants de haute qualité répondant aux
dernières innovations techniques des véhicules
PEUGEOT. C'est pour vous l'assurance
d'optimiser les per formances et de protéger
votre moteur dans le temps.
La 208 HYbrid FE démontre les capacités
de PEUGEOT et TOTAL à développer des
technologies innovantes pour avancer d'une
autre façon vers l'avenir.
208 HYbrid FE, un démonstrateur technologique aux caractéristiques exceptionnelles :
1,9 l/100 km et 8 s de 0 à 100 km/h.
Réduction des émissions polluantes,
une vraie réalité
Les lubrifiants TOTAL sont formulés pour
optimiser le rendement des motorisations et la
protection des systèmes de post-traitement. Il
convient de respecter les consignes d'entretien
PEUGEOT pour assurer le bon fonctionnement.
RECOMMANDE
10
Vérifications

170
Capot
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
F

P

oussez vers la gauche la commande
extérieure et soulevez le capot. F
D
éclippez la béquille de son logement.
F
F
ixez la béquille dans le cran pour
maintenir le capot ouvert.
Ouverture
F Tirez vers vous la commande intérieure, située sur la partie inférieure de la planche
de bord.
Le moto-ventilateur peut se mettre
en marche après l'arrêt du moteur
:
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
Dispositif de protection et d'accès aux organes du moteur pour la vérification des différents niveaux.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage, ...).
Vérifications

171
1. Réservoir du liquide lave-vitre.
2. Réservoir du liquide de refroidissement.
3.
F

iltre à air.
4.
R

éservoir du liquide de frein.
5.


Batterie.
6.
B

oîte à fusibles.
7.
J

auge d'huile moteur.
8.
R

emplissage de l'huile moteur.
Moteurs essence
VTi 82
VTi 68
Pour accéder au réservoir du liquide de
frein et à la boîte à fusibles, déclippez
le cache plastique, situé à la base du
pare-brise, en appuyant sur les deux
languettes.
Reportez-vous à la rubrique
"Changement d'un fusible".
10
Vérifications

172
Vérification des niveaux
Lors d'intervention sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrêmement
chaudes (risque de brûlure) et le moto-
ventilateur peut se mettre en marche à
tout instant (même contact coupé).
Niveau d'huile
La vérification de ce niveau
s'effectue avec la jauge manuelle,
située sous le capot moteur. Pour
localiser cette jauge, reportez-vous
à la description de votre sous-capot
moteur.
Vérification avec la jauge
manuelle
Vérifiez régulièrement tous ces niveaux dans le respect du carnet d’entretien et de garanties. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur
une sur face plane, moteur à l'arrêt
depuis plus de 30 minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms. Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur.
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
Reportez-vous à la description des sous-
capots moteurs pour repérer l'emplacement de
la jauge manuelle dans le compartiment moteur
de votre véhicule.
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et
B.
Vérifications

173
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au carnet d’entretien et de
garanties pour connaître la périodicité de cette
opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Complément d'huile moteur
Caractéristiques de l'huile
L'huile doit correspondre à votre motorisation
et être conforme aux recommandations du
constructeur.
Reportez-vous à la description des sous-
capots moteurs pour repérer l'emplacement
du bouchon du réservoir dans le compartiment
moteur de votre véhicule.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son compartiment.
Vidange du moteur
Reportez-vous au carnet d'entretien et de
garanties pour connaître la périodicité de cette
opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
10
Vérifications

174
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Produits usagés
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique ou
de méthanol.
Niveau du liquide lave-vitre
Complétez le niveau dès que cela est
nécessaire.
Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer :
- e ntre les repères " FULL" ou
" F " et " LOW " ou " L", pour les
moteurs VTi 68 et e-VTi 68,
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur. Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice. -
e
ntre les repères "
MIN" et " MAX ", pour le
moteur VTi 82.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Vérifications

175
Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, surtout en
périodes estivale et hivernale.Reportez-vous au carnet d’entretien
et de garanties pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au carnet d’entretien
et de garanties pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Sauf indication contraire, contrôlez ces éléments, conformément au carnet d’entretien et de garanties et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau PEUGEOT ou par un atelier qualifié.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
En cas d'opération sur la batterie, reportez-
vous à la rubrique "Batterie 12 V " pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’entretien
et de garanties pour connaître
la périodicité de contrôle de cet
élément.
Embrayage
L'embrayage est à commande mécanique et
nécessite un réglage régulier.
Reportez-vous au carnet d’entretien et de
garanties pour connaître la périodicité de ce
réglage.
En cas d'anomalie de fonctionnement
(par exemple des difficultés au
démarrage), consultez le réseau
PEUGEOT ou un atelier qualifié.
10
Vérifications

176
Boîte de vitesses ETG
La boîte de vitesses ETG est sans
entretien (pas de vidange).
Reportez-vous au carnet d’entretien
et de garanties pour connaître
la périodicité de contrôle de cet
élément.
L'usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
Plaquettes de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier
qualifié.
État d'usure des disques de
freinsN'utilisez que des produits
recommandés par PEUGEOT
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, PEUGEOT
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein : l'efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié.
faire contrôler l'état des freins, même entre les
révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Vérifications

177
Moteurs essenceVTi 68
e-VTi 68VTi 82
Boîte de vitesses manuelle
(5 rapports) Boîte de vitesses
ETG
(5 rapports) Boîte de vitesses
manuelle
(5 rapports) Boîte de vitesses
manuelle
(5 rapports)
Types variantes versions PSCFBB - B1A000
PSCFBB-H1A000 PSCFBB-P1A000
PSCFBB-W1A000 PSCFBB-B1C000
PSCFBB-H1C000 PSCFBB-P1C000
PSCFBB-W1C000 PSCFB2-B1B000
PSCFB2-H1B000 PSCFB2-P1B000
PSCFB2-W1B000 PAHMTB - B1A000
PAHMTB-H1A000 PAHMTB-P1A000
PAHMTB-W1A000
Cylindrée (cm
3) 9989989981 19 9
Alésage x course (mm) 71 x 8471 x 8471 x 8477 x 85,8
Puissance maximum norme CEE (kW)* 50505060
Régime de puissance maxi (tr/min) 6 0006 0006 000 5 750
Couple maxi norme CEE (Nm) 95,595,595,5 11 6
Régime de couple maxi (tr/min) 4 8004 8004 800 2 750
Carburant Sans plombSans plombSans plomb
Catalyseur OuiOuiOui
Capacité d'huile (en litres) du moteur (avec
échange cartouche) 3,2
3,23,23,25
*

L

a puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation Européenne (directive
1999/99/CE).
Motorisations
11
Caractéristiques techniques

178
MoteursVTi 68
e-VTi 68VTi 82
Boîte de vitesses manuelle
(5 rapports) Boîte de vitesses
ETG
(5 rapports) Boîte de vitesses
manuelle
(5 rapports) Boîte de vitesses
manuelle
(5 rapports)
Types variantes versions PSCFBB - B1A000
PSCFBB-H1A000 PSCFBB-P1A000
PSCFBB-W1A000 PSCFBB-B1C000
PSCFBB-H1C000 PSCFBB-P1C000
PSCFBB-W1C000 PSCFB2-B1B000
PSCFB2-H1B000 PSCFB2-P1B000
PSCFB2-W1B000 PAHMTB - B1A000
PAHMTB-H1A000 PAHMTB-P1A000
PAHMTB-W1A000
Masse à vide (MAV) 840860 860 865
Masse maximale techniquement admissible en
charge (MTAC) 1 240
1 2401 2401 240
Masse totale roulante autorisée (MTR A) 1 2401 2401 2401 240
Masses (en kg)
La conception de votre véhicule ne permet pas le montage d'un attelage.
Caractéristiques techniques
