PEUGEOT 2008 2013 Instructieboekje (in Dutch)

159
7
Praktische informatie

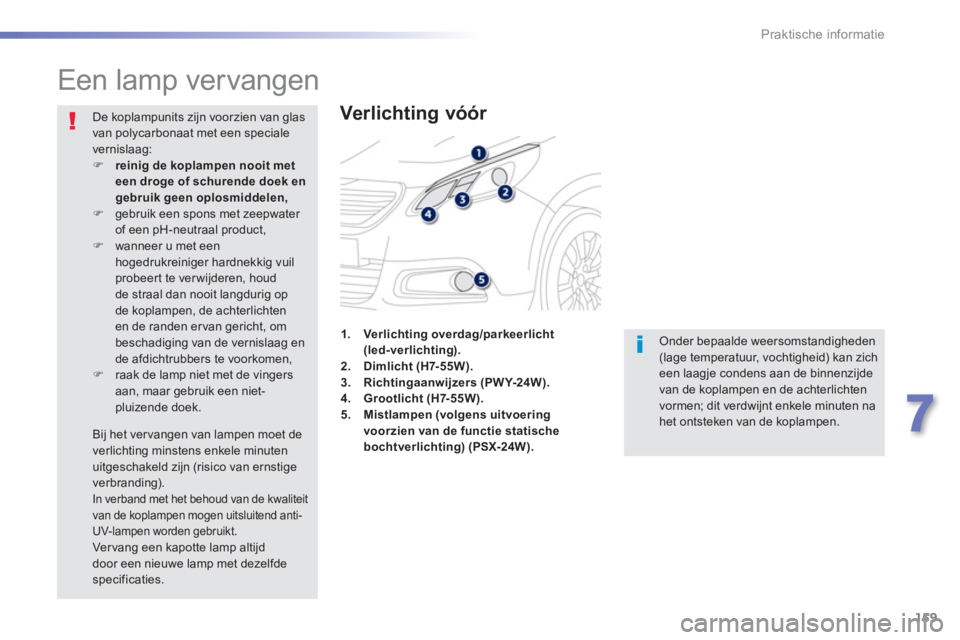

Een lamp vervangen

Verlichting vóór
Onder bepaalde weersomstandigheden (lage temperatuur, vochtigheid) kan zicheen laagje condens aan de binnenzijdevan de koplampen en de achterlichten vormen; dit verdwijnt enkele minuten na het ontsteken van de koplampen.
De koplampunits zijn voorzien van glasvan polycarbonaat met een speciale vernislaag:
)reinig de koplampen nooit met een droge of schurende doek engebruik geen oplosmiddelen,)
gebruik een spons met zeepwater of een pH-neutraal product, )
wanneer u met eenhogedrukreiniger hardnekkig vuil probeert te verwijderen, houdde straal dan nooit langdurig opde koplampen, de achterlichten en de randen er van gericht, ombeschadiging van de vernislaag en de afdichtrubbers te voorkomen, )
raak de lamp niet met de vingersaan, maar gebruik een niet-pluizende doek.
Bij het ver vangen van lampen moet deverlichting minstens enkele minuten uitgeschakeld zijn (risico van ernstigeverbranding).In verband met het behoud van de kwaliteitvan de koplampen mogen uitsluitend anti-UV-lampen worden gebruikt.
Ver vang een kapotte lamp altijd door een nieuwe lamp met dezelfde specificaties. 1
.Verlichting overdag/parkeerlicht(led-verlichting).2. Dimlicht (H7-55W).3.Richtingaanwijzers (PWY-24W).4.Grootlicht (H7-55W).5.Mistlampen (volgens uitvoeringvoorzien van de functie statische
bochtverlichting) (PSX-24W).

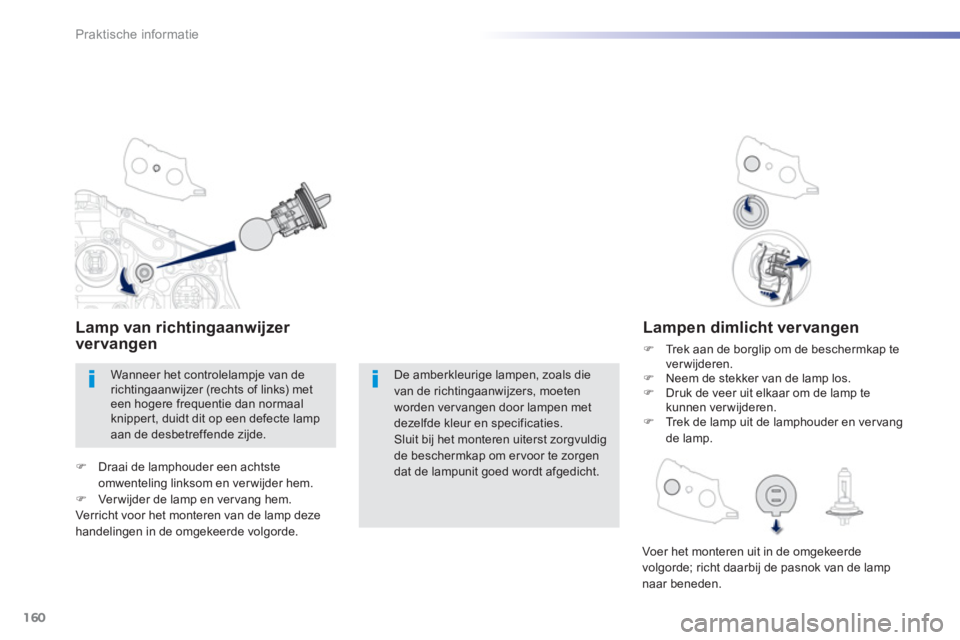

160
Praktische informatie








Lampen dimlicht vervangen
)
Trek aan de borglip om de beschermkap te
ver wijderen. ) Neem de stekker van de lamp los.)
Druk de veer uit elkaar om de lamp tekunnen verwijderen.)
Trek de lamp uit de lamphouder en vervangde lamp.
De amberkleurige lampen, zoals dievan de richtingaanwijzers, moetenworden vervangen door lampen met dezelfde kleur en specificaties.
Sluit bij het monteren uiterst zorgvuldigde beschermkap om ervoor te zorgen dat de lampunit goed wordt afgedicht.


Wanneer hetcontrolelampje van derichtingaanwijzer (rechts of links) met een hogere frequentie dan normaal knipper t, duidt dit op een defecte lamp
aan de desbetreffende zijde.
Lamp van richtingaanwijzer vervangen

Voer het monteren uit in de omgekeerde
volgorde; richt daarbij de pasnok van de lampnaar beneden.
)Draai de lamphouder een achtste
omwenteling linksom en ver wijder hem. )Ver wijder de lamp en ver vang hem.
Verricht voor het monteren van de lamp deze
handelingen in de omgekeerde volgorde.

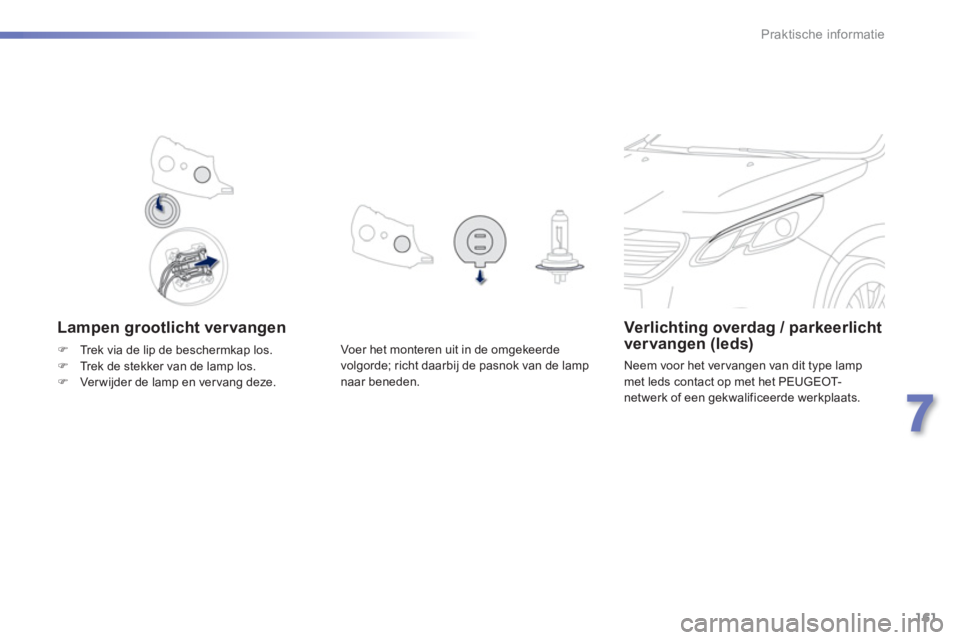

161
7
Praktische informatie

Lampen grootlicht vervangen






Verlichting overdag / parkeerlicht
ver vangen (leds)
Neem voor het ver vangen van dit type lamp
met leds contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Voer het monteren uit in de om
gekeerde
volgorde; richt daarbij de pasnok van de lamp naar beneden.

)Trek via de lip de beschermkap los. )Trek de stekker van de lamp los. )Ver wijder de lamp en ver vang deze.

162
Praktische informatie

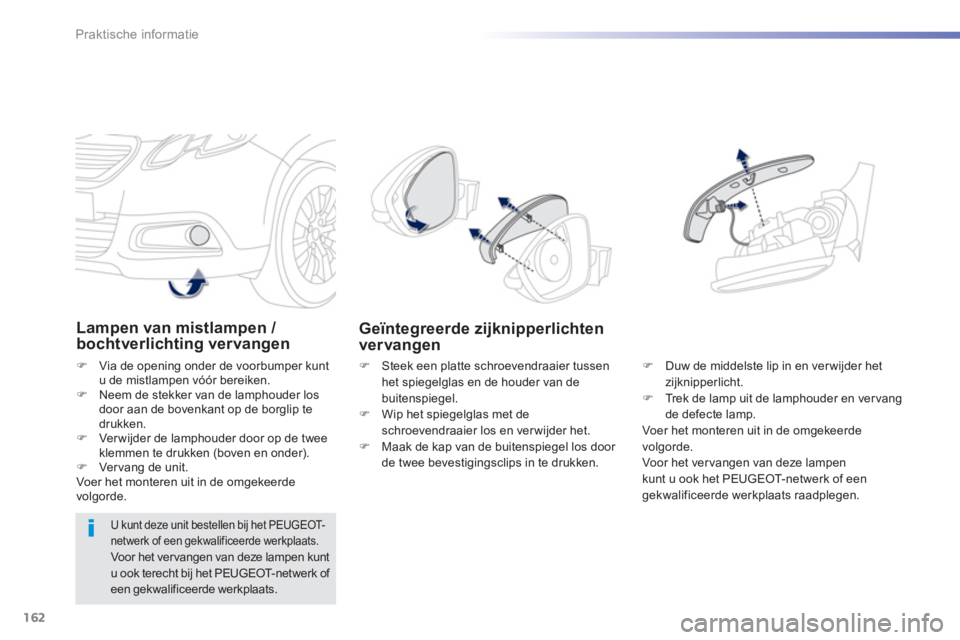

Lampen van mistlampen /
bochtverlichting ver vangen
) Via de opening onder de voorbumper kunt
u de mistlampen vóór bereiken.
) Neem de stekker van de lamphouder los
door aan de bovenkant op de borglip te drukken.) Ver wijder de lamphouder door op de twee
klemmen te drukken (boven en onder). ) Ver vang de unit.
Voer het monteren uit in de omgekeerde
volgorde.






Geïntegreerde zijknipperlichtenvervangen
)Duw de middelste lip in en ver wijder het
zijknipperlicht.)Trek de lamp uit de lamphouder en ver vangde defecte lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Voor het ver vangen van deze lampen
kunt u ook het PEU
GEOT-netwerk of eengekwalificeerde werkplaats raadplegen.
) Steek een platte schroevendraaier tussen
het spiegelglas en de houder van de
buitenspiegel.) Wip het spiegelglas met de schroevendraaier los en verwijder het. )
Maak de kap van de buitenspiegel los door
de twee bevestigingsclips in te drukken.
U kunt deze unit bestellen bij het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Voor het ver vangen van deze lampen kunt u ook terecht bij het PEUGEOT- net wer k of een gekwalificeerde werkplaats.

163
7
Praktische informatie

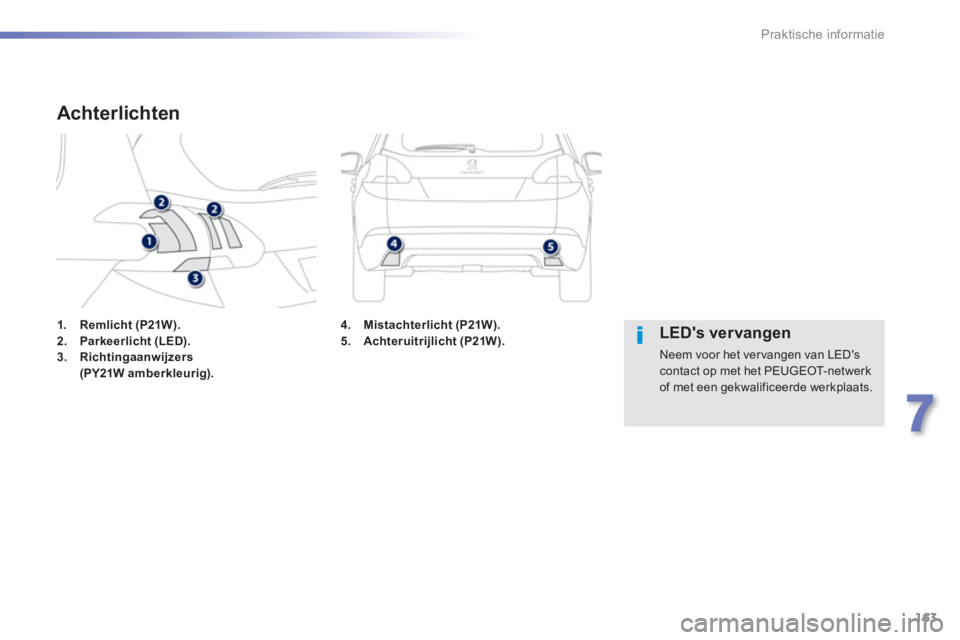

1.Remlicht (P21W).2.Parkeerlicht (LED).3.Richtingaanwijzers(PY21W amberkleurig).



















Achterlichten



LED's vervangen

Neem voor het ver vangen van LED'scontact op met het PEUGEOT- net wer k of met een gekwalificeerde werkplaats.
4.Mistachterlicht (P21W).5.
Achteruitrijlicht (P21W).

164
Praktische informatie

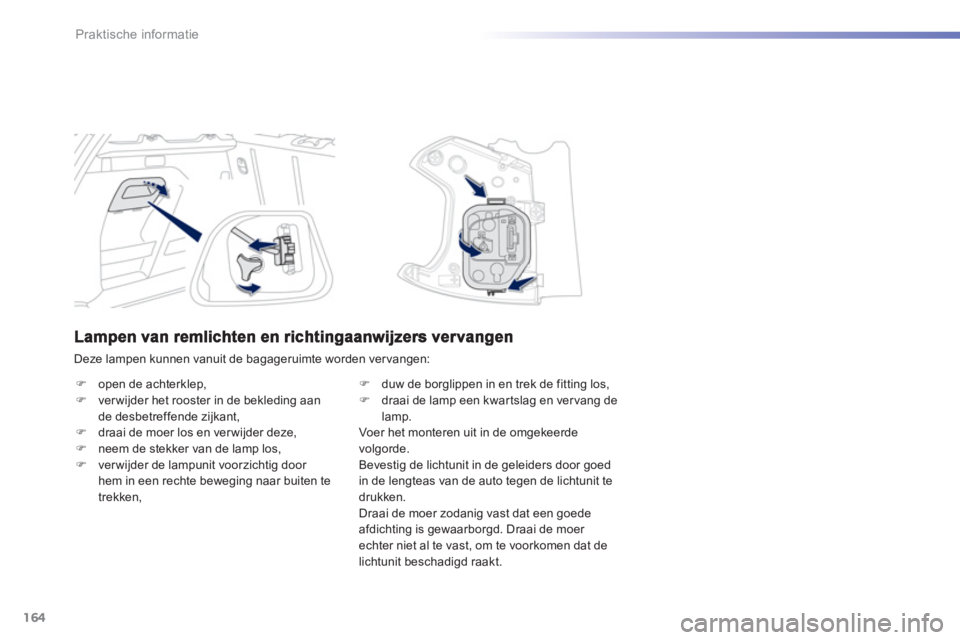

Deze lampen kunnen vanuit de bagageruimte worden ver vangen:
)open de achterklep,)ver wijder het rooster in de bekleding aan
de desbetreffende zijkant, )draai de moer los en ver wijder deze, )neem de stekker van de lamp los, )ver wijder de lampunit voorzichtig door hem in een rechte beweging naar buiten te
trekken,
) duw de borglippen in en trek de fitting los, )
draai de lamp een kwar tslag en vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Bevestig de lichtunit in de geleiders door goed
in de lengteas van de auto tegen de lichtunit te drukken.
Draai de moer zodanig vast dat een goede
afdichting is gewaarborgd. Draai de moer echter niet al te vast, om te voorkomen dat delichtunit beschadigd raakt.

165
7
Praktische informatie

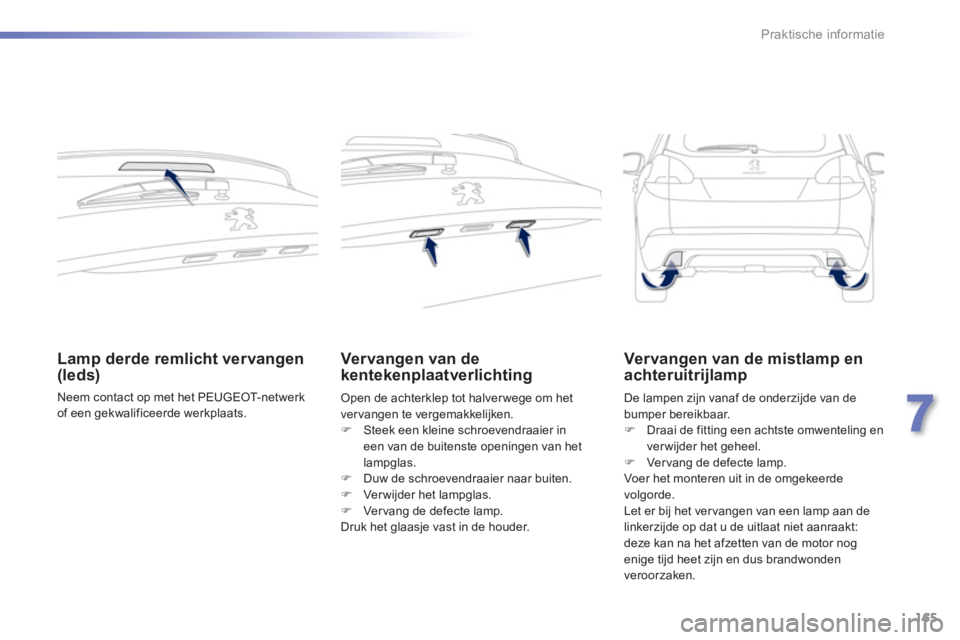

Lamp derde remlicht vervangen (leds)

Neem contact op met het PEUGEOT- net wer k
of een gekwalificeerde werkplaats.
Vervangen van dekentekenplaatverlichting
Open de achterklep tot halver wege om het
ver vangen te vergemakkelijken.
) Steek een kleine schroevendraaier ineen van de buitenste openingen van het lampglas.)
Duw de schroevendraaier naar buiten.)
Ver wijder het lampglas.)
Ver vang de defecte lamp. Druk het glaasje vast in de houder. De lampen zi
jn vanaf de onderzijde van de bumper bereikbaar.
)
Draai de fitting een achtste omwenteling en
ver wijder het geheel. ) Ver vang de defecte lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Let er bij het vervangen van een lamp aan de linkerzijde op dat u de uitlaat niet aanraakt:
deze kan na het afzetten van de motor nogenige tijd heet zijn en dus brandwonden
veroorzaken.









Vervangen van de mistlamp en achteruitrijlamp

166
Praktische informatie

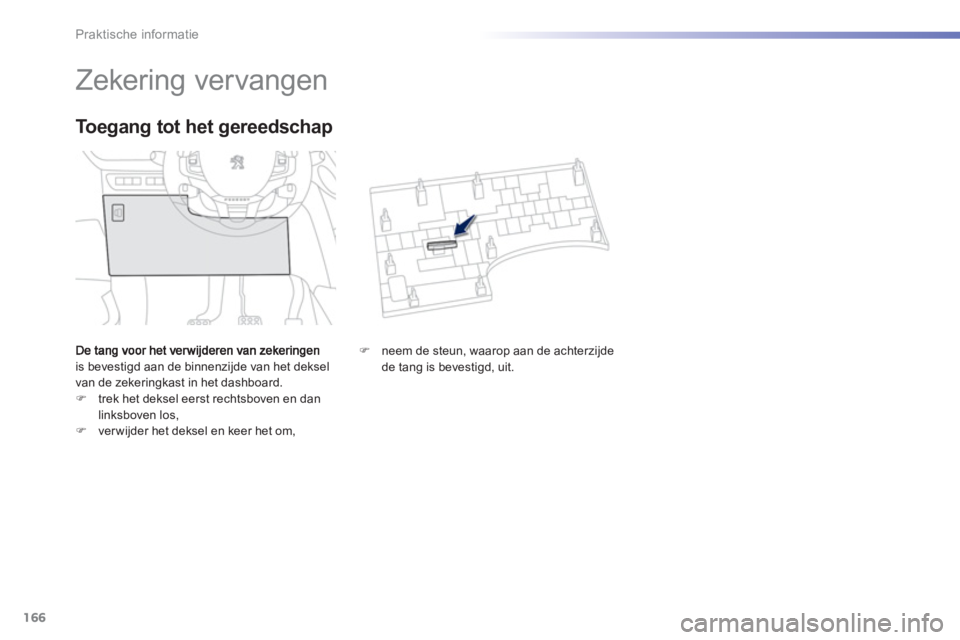

Zekering vervangen
is bevestigd aan de binnenzijde van het deksel
van de zekeringkast in het dashboard. )trek het deksel eerst rechtsboven en danlinksboven los,
)ver wijder het deksel en keer het om,
To egang tot het gereedschap
) neem de steun, waarop aan de achterzijde
de tang is bevestigd, uit.

167
7
Praktische informatie
Voor ingrepen aan een zekering geldt: )gebruik een speciale tang om de zekeringuit de zekeringkast te verwijderen en controleer of het smeltdraadje van de
zekering intact is,)ver vang een defecte zekering altijd door een zekering met dezelfde stroomsterkte (zelfde kleur); een afwijkende stroomsterkte kan storingen veroorzaken (brand).
Mocht de storing kor t na het ver vangen van de
zekering terugkeren, laat dan de elektrische
uitrustin
g controleren door het PEUGEOT-netwerk of door een gekwalificeerde
werkplaats.

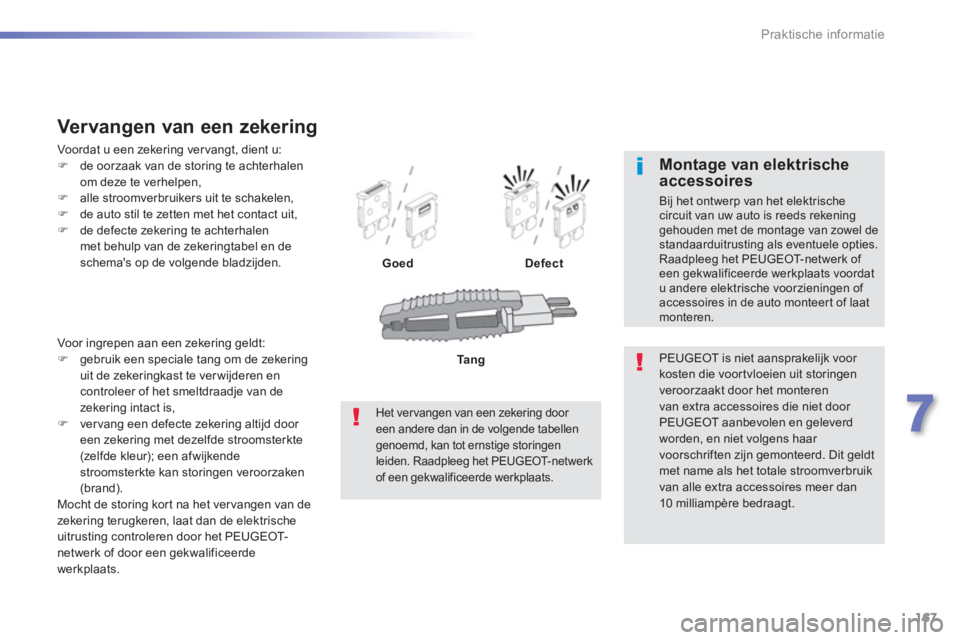

Vervangen van een zekering

Voordat u een zekering ver vangt, dient u:
)de oorzaak van de storing te achterhalen
om deze te verhelpen,
)alle stroomverbruikers uit te schakelen, )de auto stil te zetten met het contact uit, )de defecte zekering te achterhalen met behulp van de zekeringtabel en deschema's op de volgende bladzijden.
GoedDefect
PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt door het monteren van extra accessoires die niet door PEUGEOT aanbevolen en geleverd
worden, en niet volgens haar voorschriften zijn gemonteerd. Dit geldt met name als het totale stroomverbruik van alle extra accessoires meer dan 10 milliampère bedraagt.



Montage van elektrischeaccessoires

Bij het ontwerp van het elektrische circuit van uw auto is reeds rekeninggehouden met de montage van zowel destandaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats voordat u andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.
Het vervangen van een zekering door een andere dan in de volgende tabellen genoemd, kan tot ernstige storingenleiden. Raadpleeg het PEUGEOT- net wer kof een gekwalificeerde werkplaats.
Tang

168
Praktische informatie

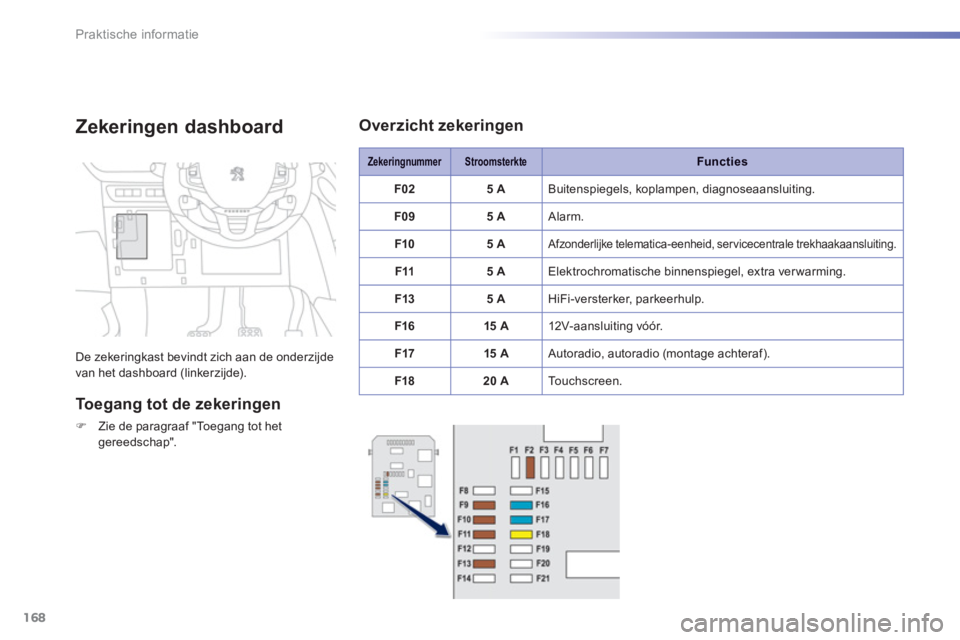

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
To egang tot de zekeringen
)Zie de paragraaf "Toegang tot het
gereedschap".
ZekeringnummerStroomsterkteFuncties
F02 5
A Buitenspiegels, koplampen, diagnoseaansluiting.
F09 5
A Alarm.
F1
05 A Afzonderlijke telematica-eenheid, servicecentrale trekhaakaansluiting.
F115 A
Elektrochromatische binnenspiegel, extra ver warming.
F13 5
A HiFi-versterker, parkeerhulp.
F1
615 A
12V- aansluiting vóór.
F1715 A
Autoradio, autoradio (montage achteraf).
F18
20 A Touchscreen.


Overzicht zekeringen
