PEUGEOT 2008 2013 Instructieboekje (in Dutch)

189
8
Onderhoud
Wanneer er brandstof wordt getanktdie niet geschikt is voor de motor vanuw auto, moet de tank worden afgetapten weer met de juiste brandstof worden gevuld alvorens de motor opnieuw kan worden gestart.
Brandstofafsluiter
Voor uw veiligheid wordt bij een aanrijding de
brandstoftoevoer door de brandstof-afsluiter onderbroken. N
a het tanken: )breng de dop aan,)draai de sleutel naar rechts en verwijder deze ver volgens uit de dop, )sluit de brandstoftankklep.

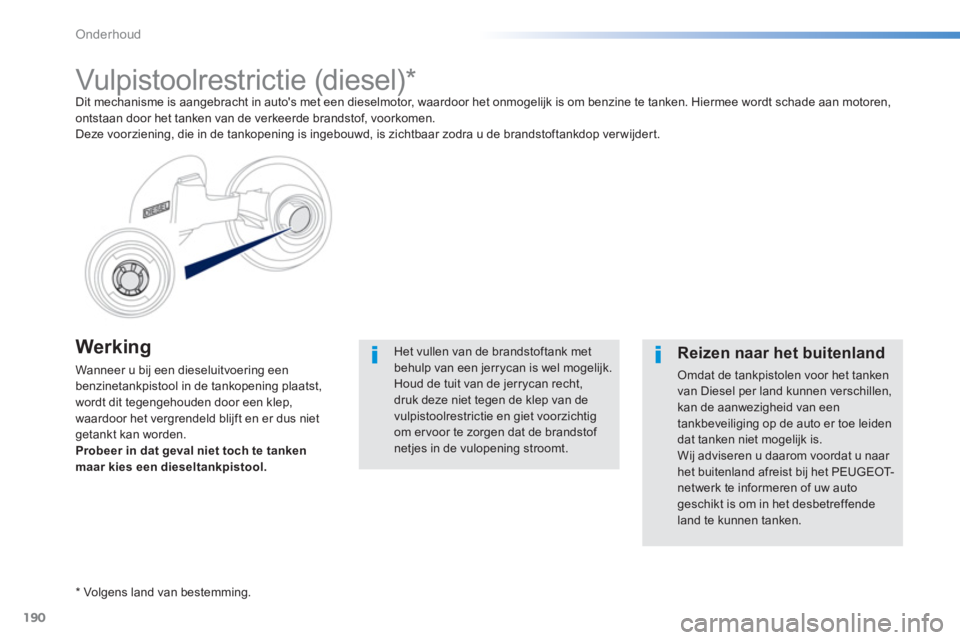

190
Onderhoud
Werking
Wanneer u bij een dieseluitvoering een
benzinetankpistool in de tankopening plaatst,
wordt dit tegengehouden door een klep,
waardoor het vergrendeld blijft en er dus niet
getankt kan worden. Probeer in dat geval niet toch te tanken maar kies een dieseltankpistool.
















Vulpistoolrestrictie (diesel) * Dit mechanisme is aangebracht in auto's met een dieselmotor, waardoor het onmogelijk is om benzine te tanken. Hiermee wordt schade aan motoren,
ontstaan door het tanken van de verkeerde brandstof, voorkomen.
Deze voorziening, die in de tankopening is ingebouwd, is zichtbaar zodra u de brandstoftankdop ver wijdert.
*
Vol
gens land van bestemming.
Het vullen van de brandstoftank met behulp van een jerrycan is wel mogelijk. Houd de tuit van de jerrycan recht, druk deze niet tegen de klep van devulpistoolrestrictie en giet voorzichtigom ervoor te zorgen dat de brandstof netjes in de vulopening stroomt.



Reizen naar het buitenland
Omdat de tankpistolen voor het tankenvan Diesel per land kunnen verschillen, kan de aanwezigheid van eentankbeveiliging op de auto er toe leiden dat tanken niet mogelijk is.
Wij adviseren u daarom voordat u naar het buitenland afreist bij het PEUGEOT-netwerk te informeren of uw auto geschikt is om in het desbetreffende land te kunnen tanken.

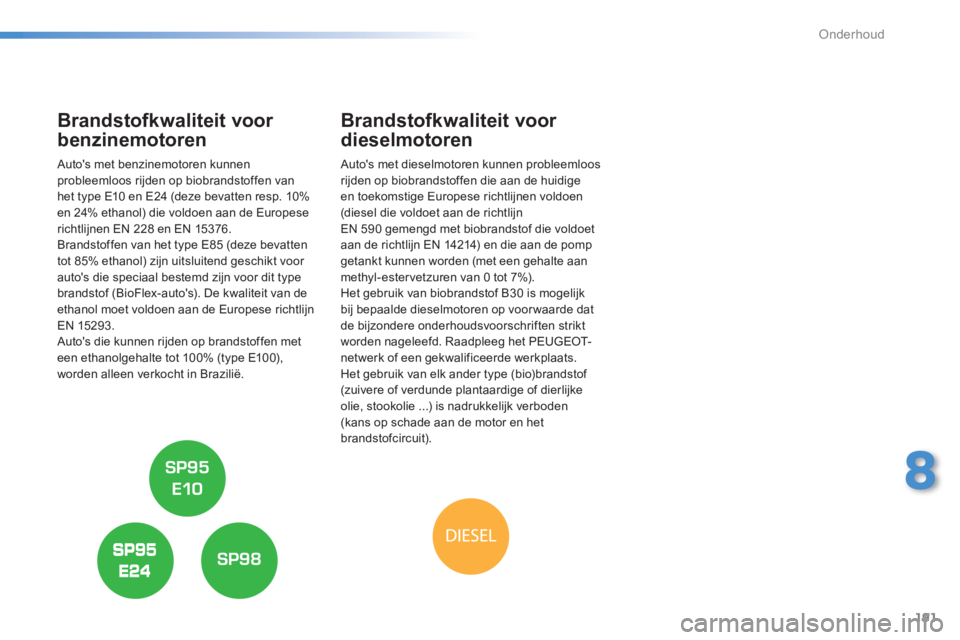

191
8
Onderhoud
Brandstofkwaliteit voor
benzinemotoren
Auto's met benzinemotoren kunnen probleemloos rijden op biobrandstoffen vanhet type E10 en E24 (deze bevatten resp. 10% en 24% ethanol) die voldoen aan de Europese
richtlijnen EN 228 en EN 15376.
Brandsto
ffen van het type E85 (deze bevatten
tot 85% ethanol) zijn uitsluitend geschikt voor
auto's die speciaal bestemd zijn voor dit type
brandstof (BioFlex-auto's). De kwaliteit van de ethanol moet voldoen aan de Europese richtlijn EN 15293.
Auto's die kunnen rijden op brandstoffen meteen ethanolgehalte tot 100% (type E100),
worden alleen verkocht in Brazilië.

Brandstofkwaliteit voor
dieselmotoren

Auto's met dieselmotoren kunnen probleemloosrijden op biobrandstoffen die aan de huidige
en toekomstige Europese richtlijnen voldoen (diesel die voldoet aan de richtlijn
EN 590 gemengd met biobrandsto
f die voldoet aan de richtlijn EN 14214) en die aan de pompgetankt kunnen worden (met een gehalte aan
methyl-estervetzuren van 0 tot 7%).
Het gebruik van biobrandstof B30 is mogelijk
bij bepaalde dieselmotoren op voor waarde dat
de bijzondere onderhoudsvoorschriften striktworden nageleefd. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Het gebruik van elk ander type (bio)brandstof (zuivere of verdunde plantaardige of dierlijke
olie, stookolie ...) is nadrukkelijk verboden(kans op schade aan de motor en het
brandstofcircuit).

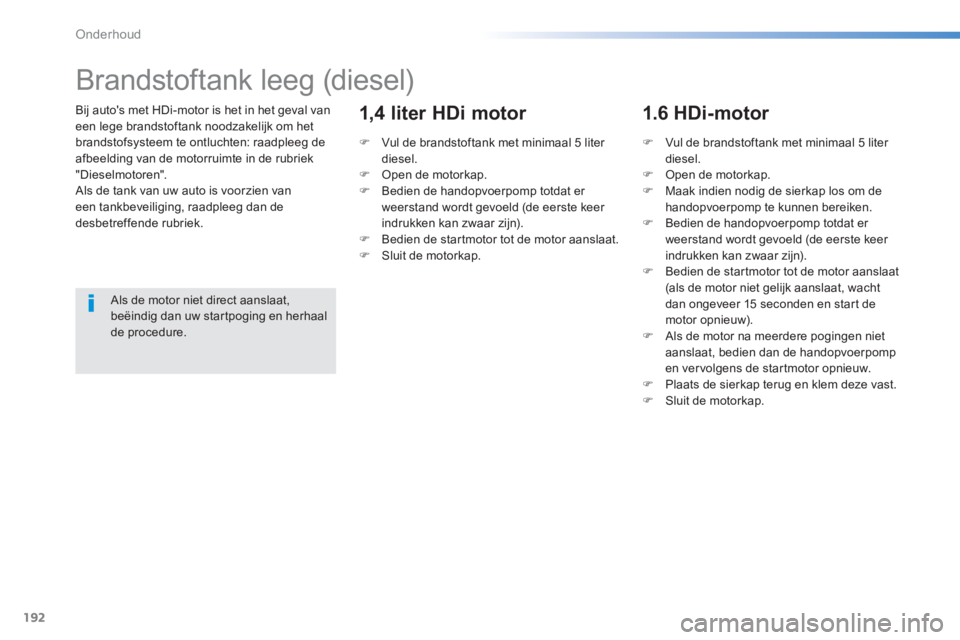

192
Onderhoud
Bij auto's met HDi-motor is het in het geval van een lege brandstoftank noodzakelijk om het
brandstofsysteem te ontluchten: raadpleeg deafbeelding van de motorruimte in de rubriek "Dieselmotoren".
Als de tank van uw auto is voorzien vaneen tankbeveiliging, raadpleeg dan de desbetreffende rubriek.












Brandstoftank leeg (diesel)

Als de motor niet direct aanslaat, beëindig dan uw star tpoging en herhaal de procedure.

)
Vul de brandstoftank met minimaal 5 liter
diesel. )
Open de motorkap.)
Bedien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn).
) Bedien de startmotor tot de motor aanslaat.)
Sluit de motorkap.



1,4 liter HDi motor
)Vul de brandstoftank met minimaal 5 liter diesel.)Open de motorkap. )Maak indien nodig de sierkap los om dehandopvoerpomp te kunnen bereiken. )Bedien de handopvoerpomp totdat er
weerstand wordt
gevoeld (de eerste keer
indrukken kan zwaar zijn).)Bedien de startmotor tot de motor aanslaat(als de motor niet gelijk aanslaat, wacht
dan ongeveer 15 seconden en star t de motor opnieuw).)Als de motor na meerdere pogingen nietaanslaat, bedien dan de handopvoerpomp en ver volgens de star tmotor opnieuw. )Plaats de sierkap terug en klem deze vast.)Sluit de motorkap.

1.6 HDi-motor

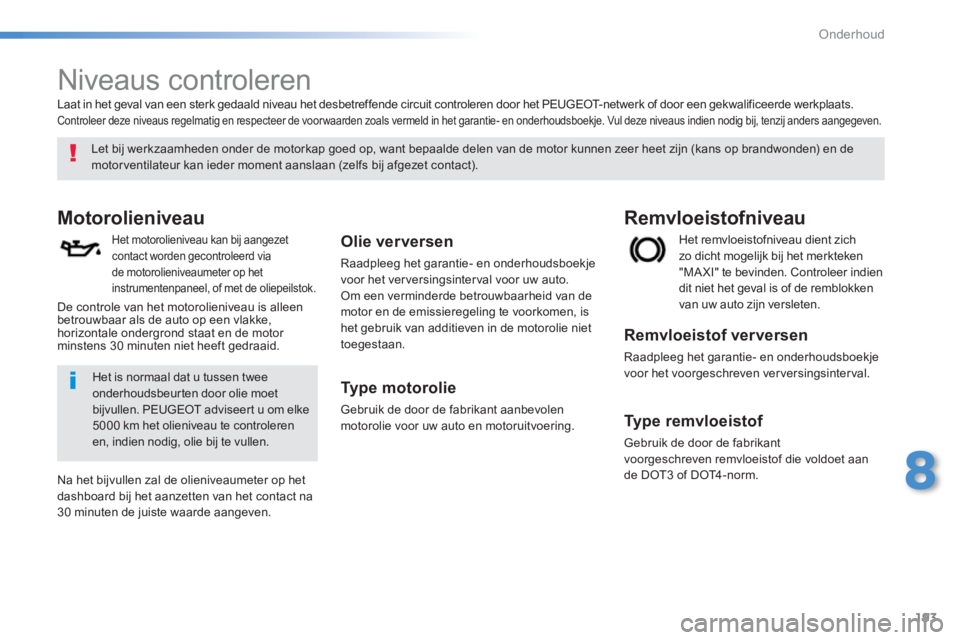

193
8
Onderhoud






Niveaus controleren
Motorolieniveau
Het motorolieniveau kan bij aangezet contact worden gecontroleerd via
de motorolieniveaumeter op het
instrumentenpaneel, of met de oliepeilstok. Olie verversen
Raadpleeg het garantie- en onderhoudsboekje
voor het ver versingsinterval voor uw auto. Om een verminderde betrouwbaarheid van de
motor en de emissieregeling te voorkomen, ishet gebruik van additieven in de motorolie niet
toegestaan.
Type motorolie
Gebruik de door de fabrikant aanbevolen
motorolie voor uw auto en motoruitvoering.
H
et remvloeistofniveau dient zich zo dicht mogelijk bij het merkteken"MA XI" te bevinden. Controleer indien
dit niet het geval is of de remblokken
van uw auto zijn versleten.
Remvloeistofniveau

Remvloeistof verversen

Raadpleeg het garantie- en onderhoudsboekje
voor het voorgeschreven ver versingsinterval.

Type remvloeistof
Gebruik de door de fabrikant
voorgeschreven remvloeistof die voldoet aan
de DOT3 of DOT4 - n o r m .



Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de
motorventilateur kan ieder moment aanslaan (zelfs bij afgezet contact).

Laat in het
geval van een sterk gedaald niveau het desbetreffende circuit controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats. Controleer deze niveaus regelmatig en respecteer de voor waarden zoals vermeld in het garantie- en onderhoudsboekje. Vul deze niveaus indien nodig bij, tenzij anders aangegeven.
Het is normaal dat u tussen tweeonderhoudsbeurten door olie moetbijvullen. PEUGEOT adviseer t u om elke5000 km het olieniveau te controleren
en, indien nodig, olie bij te vullen.
Na het bi
jvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na
30 minuten de juiste waarde aangeven. D
e controle van het motorolieniveau is alleen
betrouwbaar als de auto op een vlakke,
horizontale ondergrond staat en de motor minstens 30 minuten niet heeft gedraaid.

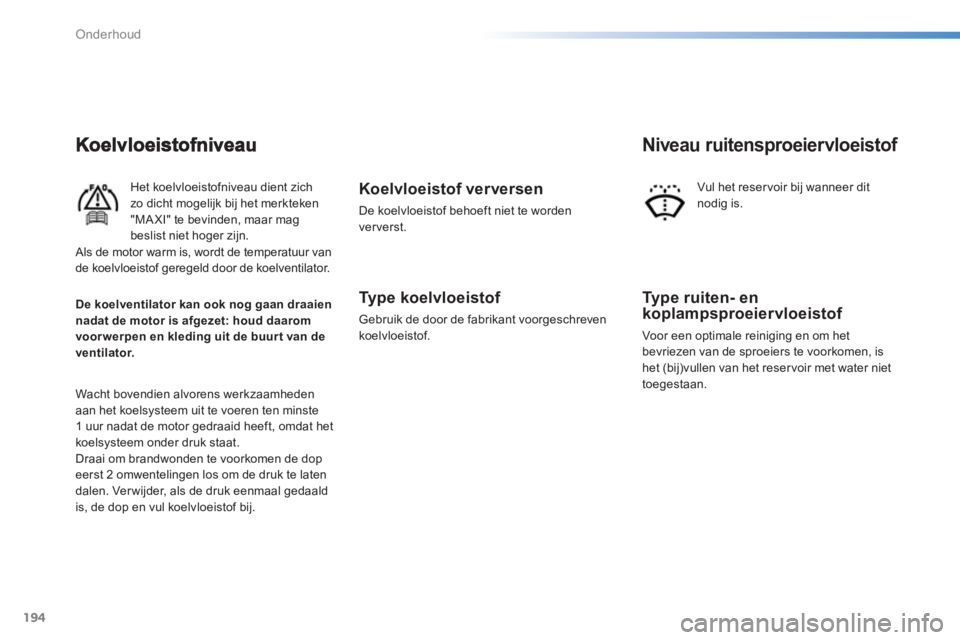

194
Onderhoud

Het koelvloeistofniveau dient zichzo dicht mogelijk bij het merkteken"MAXI" te bevinden, maar magbeslist niet hoger zijn.
W
acht bovendien alvorens werkzaamhedenaan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat. Draai om brandwonden te voorkomen de dop eerst 2 omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeisto
f bij.


Koelvloeistof ver versen

De koelvloeistof behoeft niet te worden
v
erverst.

Type koelvloeistof
Gebruik de door de fabrikant voorgeschrevenkoelvloeistof.


Type ruiten- en
koplampsproeiervloeistof
Voor een optimale reiniging en om het
bevriezen van de sproeiers te voorkomen, is
het (bij)vullen van het reser voir met water niet toegestaan.

Niveau ruitensproeiervloeistof
Vul het reservoir bij wanneer dit
nodig is.

Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator.
De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voorwerpen en kleding uit de buur t van de
ventilator.

195
8
Onderhoud
Vermijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere vloeistoffenniet in het riool, in het water of op de grond.Deponeer afgewerkte olie in de daarvoor bestemde containersbij het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Afgewerkte producten

Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoerendoor het PEUGEOT- netwerk of door eengekwalificeerde werkplaats.

Niveau brandstofadditief
(diesel met roetfilter)

Een te laag additiefniveau wordt aangegeven
door het verklikkerlampje Service in combinatiemet een geluidssignaal en een melding op het
display (volgens uitvoering).

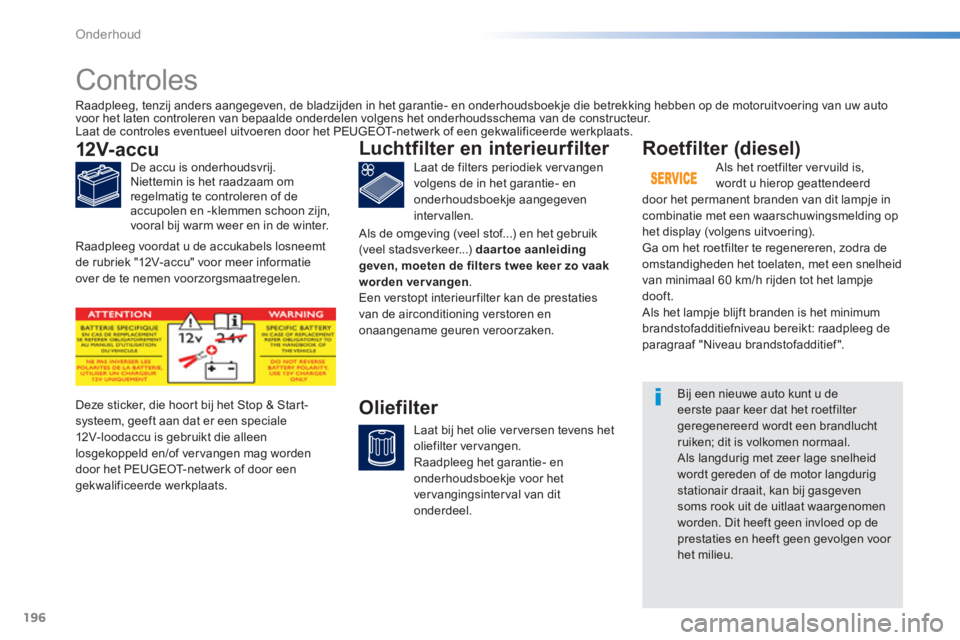

196
Onderhoud






Controles
12V- accu

De accu is onderhoudsvrij.
Niettemin is het raadzaam omregelmatig te controleren of de
accupolen en -klemmen schoon zijn,
vooral bij warm weer en in de winter.
Deze sticker, die hoort bi
j het Stop & Start-systeem, geeft aan dat er een speciale
12V-loodaccu is gebruikt die alleen
losgekoppeld en/of vervangen mag worden
door het PEUGEOT-netwerk of door eengekwalificeerde werkplaats.
Roetfilter (diesel)

Als het roetfilter ver vuild is,
wordt u hierop geattendeerd
door het permanent branden van dit lampje in combinatie met een waarschuwingsmelding ophet display (volgens uitvoering).
Ga om het roetfilter te regenereren, zodra de
omstandigheden het toelaten, met een snelheid
van minimaal 60 km/h rijden tot het lampje dooft.
Als het lampje blijft branden is het minimum
brandstofadditiefniveau bereikt: raadpleeg deparagraaf "Niveau brandstofadditief ".

Bij een nieuwe auto kunt u de eerste paar keer dat het roetfilter geregenereerd wordt een brandluchtruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheidwordt gereden of de motor langdurigstationair draait, kan bij gasgeven soms rook uit de uitlaat waargenomen worden. Dit heeft geen invloed op deprestaties en heeft geen gevolgen voor het milieu. Raadplee
g, tenzij anders aangegeven, de bladzijden in het garantie- en onderhoudsboekje die betrekking hebben op de motoruitvoering van uw auto
voor het laten controleren van bepaalde onderdelen volgens het onderhoudsschema van de constructeur.
Laat de controles eventueel uitvoeren door het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Luchtfilter en interieurfilter
Laat de filters periodiek ver vangen
volgens de in het garantie- en
onderhoudsboekje aangegeven
intervallen.
Oliefilter
Laat bij het olie ver versen tevens het
oliefilter vervangen.Raadpleeg het garantie- en
onderhoudsboekje voor het
ver vangingsinterval van ditonderdeel. Raadpleeg voordat u de accukabels losneemt
de rubriek "12V-accu" voor meer informatieover de te nemen voorzorgsmaatregelen. Als de om
geving (veel stof...) en het gebruik (veel stadsverkeer...) daar toe aanleidinggeven, moeten de filters twee keer zo vaak
worden vervangen .
Een verstopt interieur filter kan de prestaties
van
de airconditioning verstoren en
onaangename geuren veroorzaken.

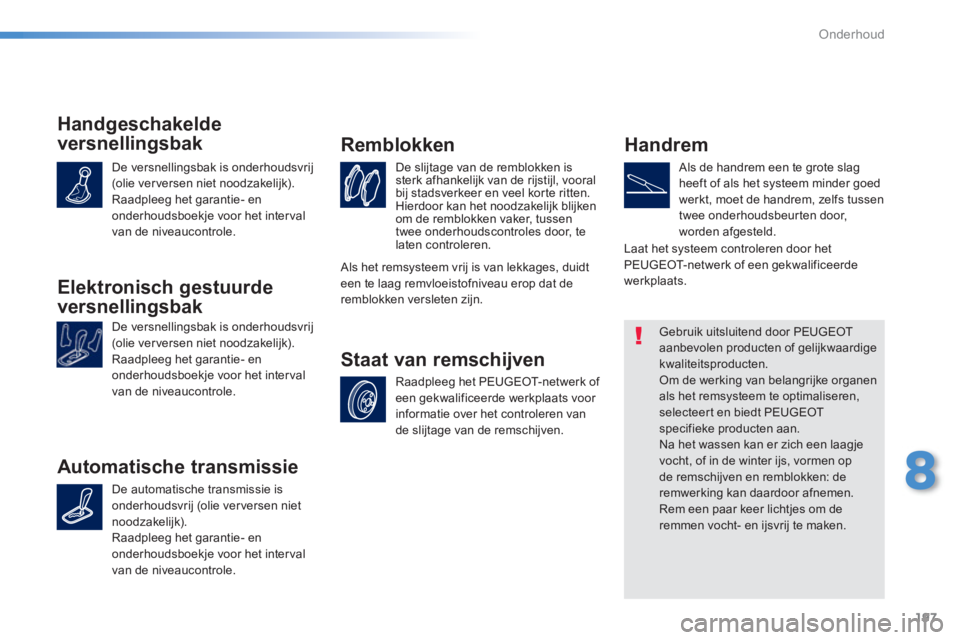

197
8
Onderhoud
Handgeschakelde
versnellin
gsbak
De versnellingsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het garantie- en
onderhoudsboekje voor het interval
van de niveaucontrole.
Elektronisch gestuurde
versnellin
gsbak
De versnellingsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het garantie- en
onderhoudsboekje voor het interval
van de niveaucontrole.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen nietnoodzakelijk).
Raadplee
g het garantie- en
onderhoudsboekje voor het interval
van de niveaucontrole. De sli
jtage van de remblokken is sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel kor te ritten.
Hierdoor kan het noodzakelijk blijken om de remblokken vaker, tussen
twee onderhoudscontroles door, te
laten controleren.
Remblokken
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijvenHandrem

Als de handrem een te grote slag heeft of als het systeem minder goed
werkt, moet de handrem, zelfs tussen
twee onderhoudsbeurten door
,worden afgesteld.















Gebruik uitsluitend door PEUGEOTaanbevolen producten of gelijkwaardige kwaliteitsproducten. Om de werking van belangrijke organenals het remsysteem te optimaliseren,selecteer t en biedt PEUGEOT specifieke producten aan.
Na het wassen kan er zich een laagjevocht, of in de winter ijs, vormen op de remschijven en remblokken: deremwerking kan daardoor afnemen.Rem een paar keer lichtjes om de remmen vocht- en ijsvrij te maken. Laat het s
ysteem controleren door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat deremblokken versleten zijn.

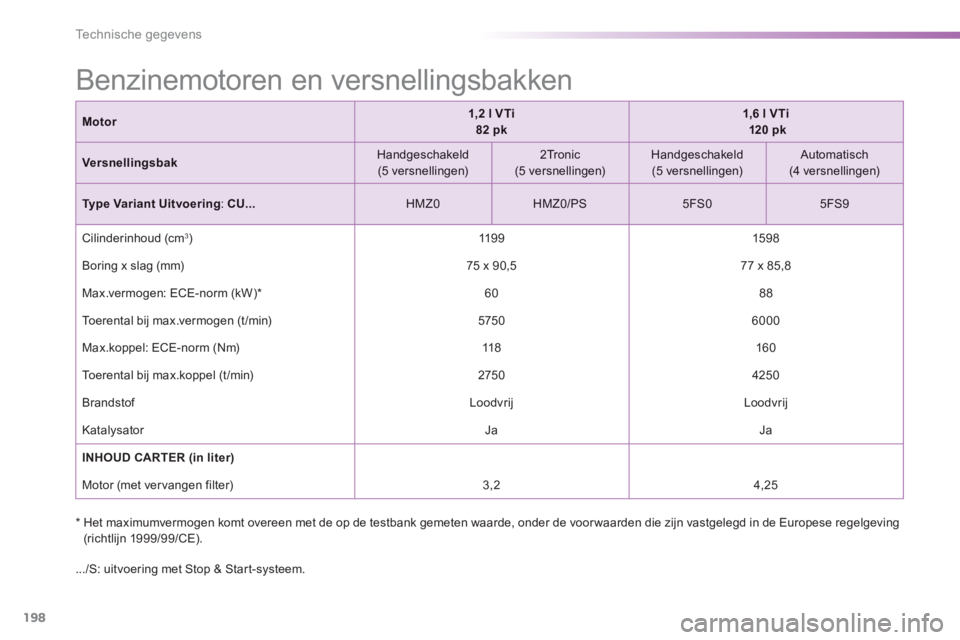

198
Technische gegevens










Benzinemotoren en versnellingsbakken
*
Het maximumvermogen komt overeen met de op de testbank gemeten waarde, onder de voorwaarden die zijn vastgelegd in de Europese regelgeving (richtlijn 1999/99/CE).
.../S: uitvoerin
g met Stop & Start-systeem.
Motor1,2 l VTi 82 pk1,6 l VTi120 pk
VersnellingsbakHandgeschakeld (5 versnellingen)
2Tronic(5 versnellingen)Handgeschakeld(5 versnellingen)


Automatisch(4 versnellingen)

Type Variant Uitvoering:CU...

HMZ0
HMZ0/PS
5FS05FS9


Cilinderinhoud (cm3 ) 1199
1598

Borin
g x slag (mm)

75 x 90,577 x 85,8
Max.vermo
gen: ECE-norm (kW)
* 60
88

Toerental bij max.vermogen (t/min)
5750
6000
Max.koppel: E
CE-norm (Nm)

118
160

Toerental bij max.koppel (t/min)
27504250

Br
andstof Loodvrij

Loodvrij

Katal
ysator
Ja Ja
INHOUD CARTER
(in liter)
Motor (met vervangen filter)

3,2
4,25
