PEUGEOT 2008 2013 Instrukcja obsługi (in Polish)

139
6
Bezpieczeństwo

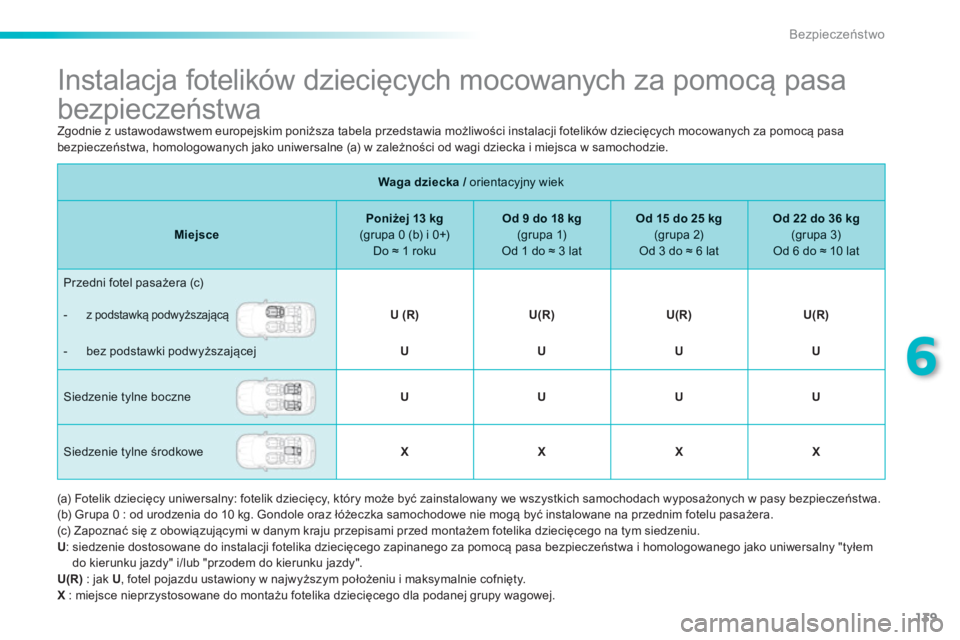

Instalacja fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa, homologowanych jako uniwersalne (a) w zależności od wagi dziecka i miejsca w samochodzie.
Waga dziecka /
orientacyjny wiek /
MiejscePoniżej 13 kg
(grupa 0 (b) i 0+) Do ≈ 1 roku

Od 9 do 18 kg
(grupa 1) Od 1 do ≈ 3 lat
Od 15 do 25 kg
(grupa 2) Od 3 do ≈ 6 lat
Od 22 do 36 kg
(grupa 3)
Od 6 do ≈ 10 lat

Przedni fotel pasażera (c)



- z podstawką podwyższającą U(R)U(R)U(R)U(R)



- bez podstawki podwyższającej UUUU
Siedzenie tylne boczne UUUU
Siedzenie tylne środkoweXXXX
(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, kt

140
Bezpieczeństwo

Nieprawidłowa instalacja fotelikadziecięcego w samochodzie nie gwarantuje
bezpieczeństwa dziecka w przypadku kolizji. Sprawdzić, czy pas bezpieczeñstwa ani zaczep pasa nie znajdują się pod fotelikiem, ponieważ w takiej sytuacji nie byłby on
stabilny.
Należy zapiąć pasy bezpieczeństwa lub pasy fotelika dziecięcego, ograniczając maksymalnie luz względem ciała dziecka, nawet w przypadku krótkich przejazdów. Aby zainstalować fotelik dziecięcy zapomocą pasa bezpieczeństwa, należy sprawdzić, czy opina prawidłowo fotelik dziecięcy oraz czy mocno przytrzymujefotelik na siedzeniu samochodu. Jeśli fotelpasażera jest regulowany, przesunąć go doprzodu, jeśli to konieczne.
Na tylnych siedzeniach zawsze pozostawiaćdostateczną ilość miejsca między przednim fotelem i:


- fotelikiem dziecięcym w położeniu"tyłem do kierunku jazdy",

- stopami dziecka, siedzącego w foteliku w położeniu "przodem do kierunku jazdy".

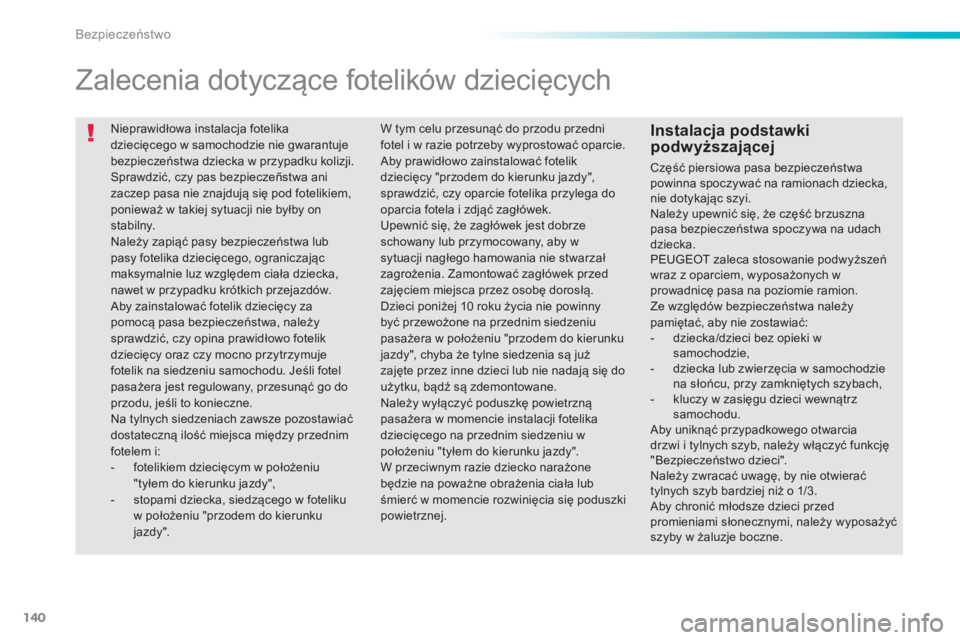

Zalecenia dotyczące fotelików dziecięcych
Instalacja podstawki podwyższającej
Część piersiowa pasa bezpieczeństwa powinna spoczywać na ramionach dziecka, nie dotykając szyi.Należy upewnić się, że część brzusznapasa bezpieczeństwa spoczywa na udach dziecka. PEUGEOT zaleca stosowanie podwyższeń wraz z oparciem, wyposażonych wprowadnicę pasa na poziomie ramion.Ze względ

141
6
Bezpieczeństwo
Samochód posiada homologację wedługnowych przepisówISOFIX.
Siedzenia wymienione poniżej są wyposażone
w odpowiednie mocowania ISOFIX.

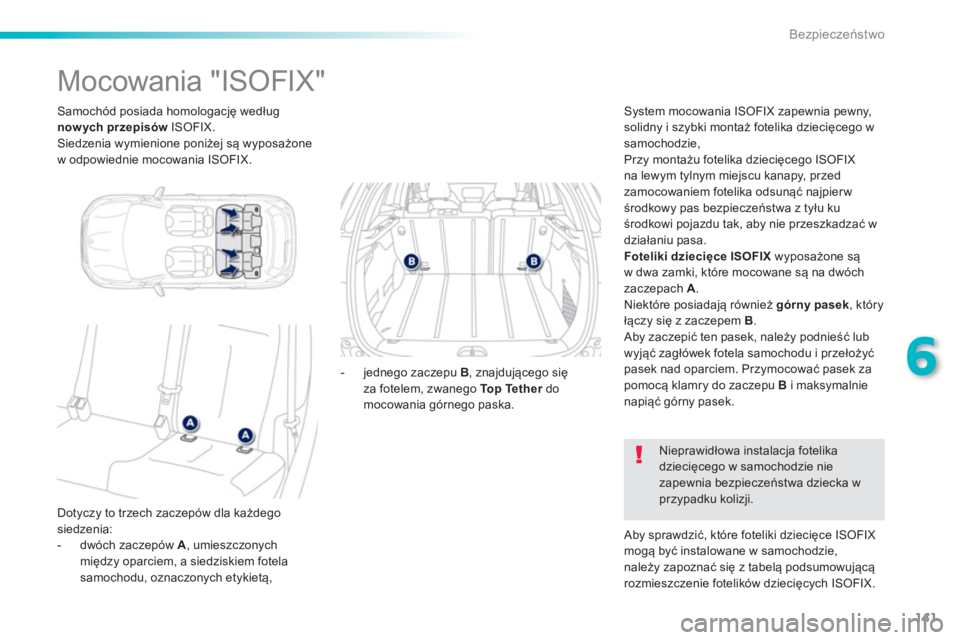

Mocowania "ISOFIX"

Dotyczy to trzech zaczepów dla każdego siedzenia:


- dwóch zaczepów A, umieszczonych między oparciem, a siedziskiem fotelasamochodu, oznaczonych etykietą,
System mocowania ISOFIX zapewnia pewny,solidny i szybki montaż fotelika dziecięcego wsamochodzie,
Przy montażu fotelika dziecięcego ISOFIX
na lewym tylnym miejscu kanapy, przed
zamocowaniem fotelika odsunąć najpierwśrodkowy pas bezpieczeństwa z tyłu ku środkowi pojazdu tak, aby nie przeszkadzać w działaniu pasa.
Foteliki dziecięce ISOFIX wyposażone są
w dwa zamki, kt

142
Bezpieczeństwo

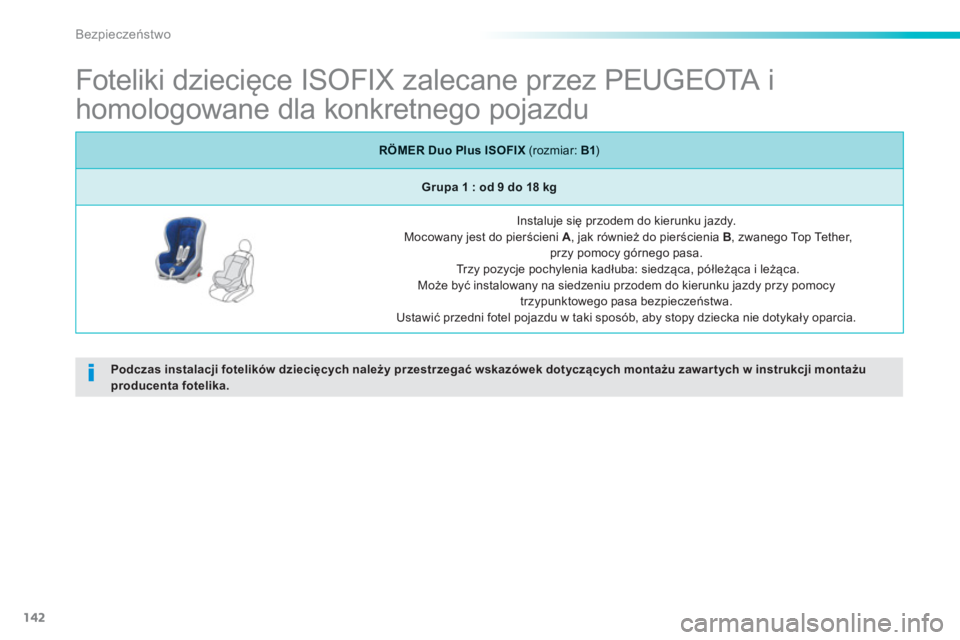

Foteliki dziecięce ISOFIX zalecane przez PEUGEOTA i
homologowane dla konkretnego pojazdu
Podczas instalacji fotelików dziecięcych należy przestrzegać wskazówek dotyczących montażu zawar tych w instrukcji montażuproducenta fotelika.
RÖMER Duo Plus ISOFIX
(rozmiar: B1 )

Grupa 1 : od 9 do 18 kg
Instaluje siÄ™ przodem do kierunku jazdy.
Mocowany jest do pierścieni A, jak również do pierścienia B, zwanego Top Tether, przy pomocy górnego pasa.
Tr zy pozycje pochylenia kadłuba: siedząca, półleżąca i leżąca.
Może być instalowany na siedzeniu przodem do kierunku jazdy przy pomocytrzypunktowego pasa bezpieczeństwa.
Ustawić przedni fotel pojazdu w taki sposób, aby stopy dziecka nie dotykały oparcia.

143
6
Bezpieczeństwo

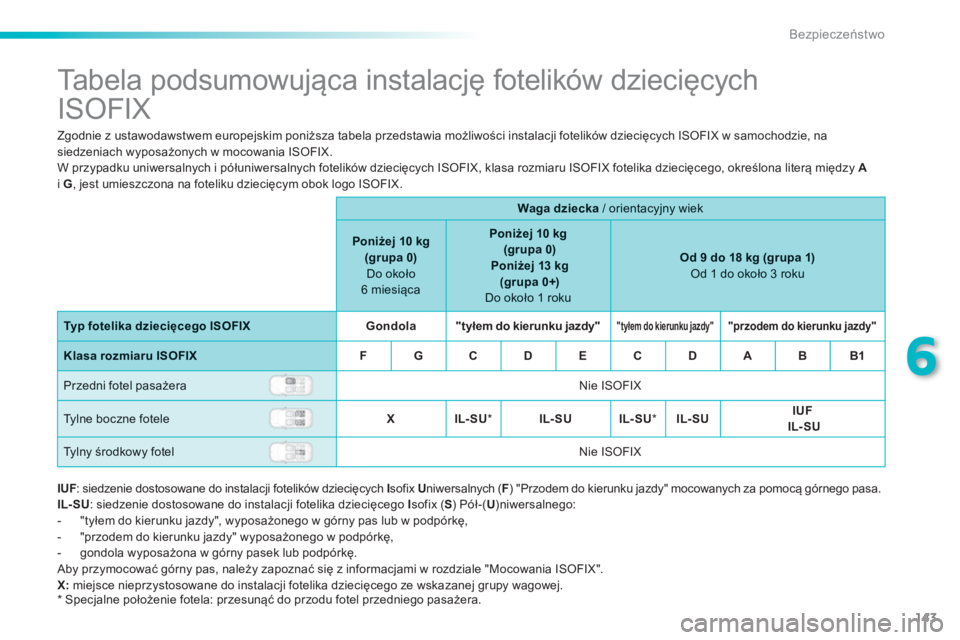

Ta b e l a p o d s u m o w u jąca instalację fotelików dziecięcych
ISOFIX
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, nasiedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX, klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między Ai G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka/ orientacyjny wiek
Poniżej 10 kg
(grupa 0)Do około 6 miesiąca
Poniżej 10 kg (grupa 0)
Poniżej 13 kg(grupa 0+)Do około 1 roku
Od 9 do 18 kg (grupa 1)Od 1 do około 3 roku
Typ fotelika dziecięcego ISOFIXGondola"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa rozmiaru ISOFIXFGCDECDABB1



Przedni fotel pasażera


Nie ISOFIX


Tylne boczne fotele XIL-SU*IL-SUIL-SU*IL-SUIUFIL- SU


Tylny środkowy fotel

Nie ISOFIX
IUF
: siedzenie dostosowane do instalacji fotelików dziecięcych Isofix U
niwersalnych (
F ) "Przodem do kierunku jazdy" mocowanych za pomocą górnego pasa. IL-SU: siedzenie dostosowane do instalacji fotelika dziecięcego I
sofix (S ) Pół-( U)niwersalnego:


- "tyłem do kierunku jazdy", wyposażonego w górny pas lub w podpórkę,

- "przodem do kierunku jazdy" wyposażonego w podpórkę,

- gondola wyposażona w górny pasek lub podpórkę.
Aby przymocować górny pas, należy zapoznać się z informacjami w rozdziale "Mocowania ISOFIX".X:miejsce nieprzystosowane do instalacji fotelika dziecięcego ze wskazanej grupy wagowej.

*
Specjalne położenie fotela: przesunąć do przodu fotel przedniego pasażera.

144
Bezpieczeństwo

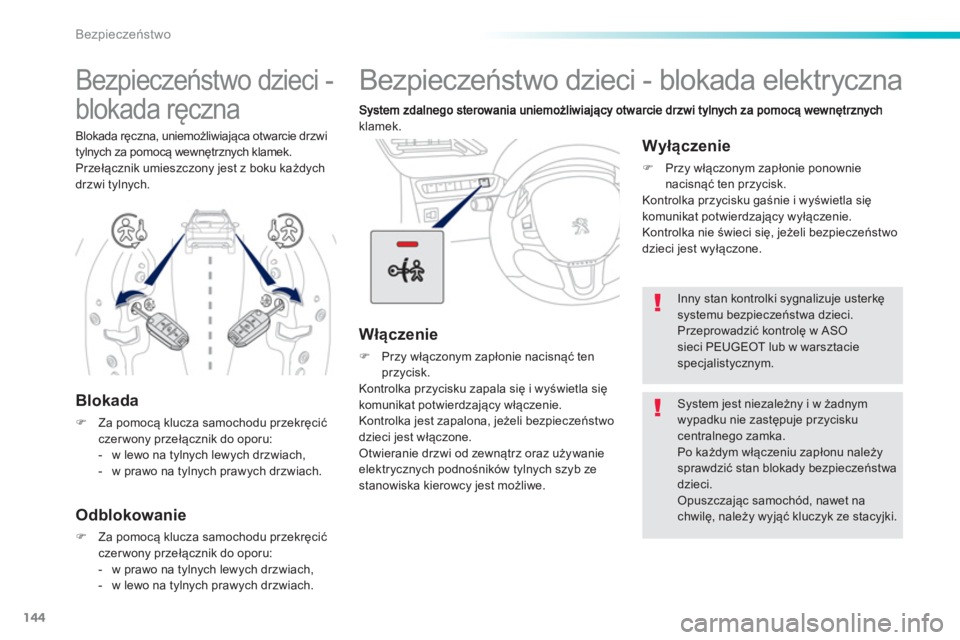

Bezpieczeństwo dzieci - blokada elektryczna
klamek.

WÅ‚Ä…czenie
)
Przy włączonym zapłonie nacisnąć ten
przycisk.
Kontrolka prz
ycisku zapala się i wyświetla siękomunikat potwierdzający włączenie.
Kontrolka jest zapalona, jeżeli bezpieczeństwo
dzieci jest włączone.
Otwieranie drzwi od zewnątrz oraz używanie elektrycznych podnośników tylnych szyb ze
stanowiska kierowcy jest możliwe.

Wyłączenie
)Przy włączonym zapłonie ponownienacisnąć ten przycisk.
Kontrolka przycisku gaśnie i wyświetla się
komunikat potwierdzający wyłączenie.
Kontrolka nie świeci się,
jeżeli bezpieczeństwo
dzieci jest wyłączone.


Inny stan kontrolki sygnalizuje usterkę systemu bezpieczeństwa dzieci.
Przeprowadzić kontrolę w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.


System jest niezależny i w żadnymwypadku nie zastępuje przycisku
centralnego zamka. Po każdym włączeniu zapłonu należysprawdzić stan blokady bezpieczeństwa dzieci. Opuszczając samochód, nawet nachwilę, należy wyjąć kluczyk ze stacyjki.








Bezpieczeństwo dzieci -
blokada ręczna
Blokada
)Za pomocą klucza samochodu przekręcić
czerwony przełącznik do oporu:
- w lewo na tylnych lewych drzwiach,
- w prawo na t
ylnych prawych drzwiach.
Odblokowanie
)Za pomocą klucza samochodu przekręcićczerwony przełącznik do oporu:
- w prawo na tylnych lewych drzwiach,
- w lewo na t
ylnych prawych drzwiach.



Blokada ręczna, uniemożliwiająca otwarcie drzwitylnych za pomocą wewnętrznych klamek.Przełącznik umieszczony jest z boku każdych
drzwi tylnych.

145
7
Informacje praktyczne
Zestaw znajduje się w skrzynce w bagażniku pod podłogą.
Kompletn
y zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającymdo tymczasowej naprawyopony, aby móc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów, spowodowanych przebiciem opony,
znajdujących się na bieżniku lub opasaniu
opony.

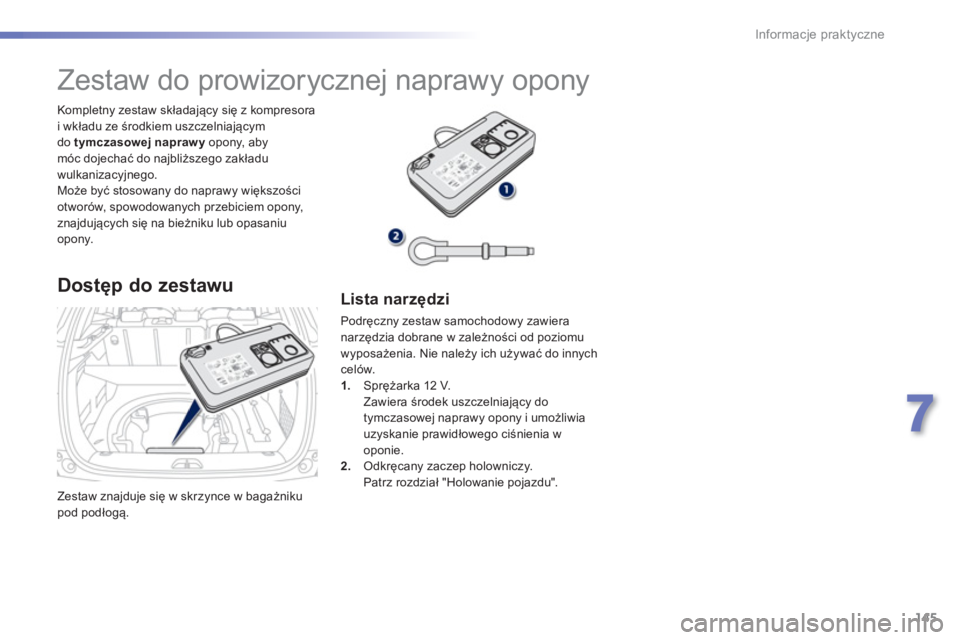

Zestaw do prowizorycznej naprawy opony

Dostęp do zestawu Lista narzędzi
Podręczny zestaw samochodowy zawiera narzędzia dobrane w zależności od poziomu wyposażenia. Nie należy ich używać do innychcel

146
Informacje praktyczne

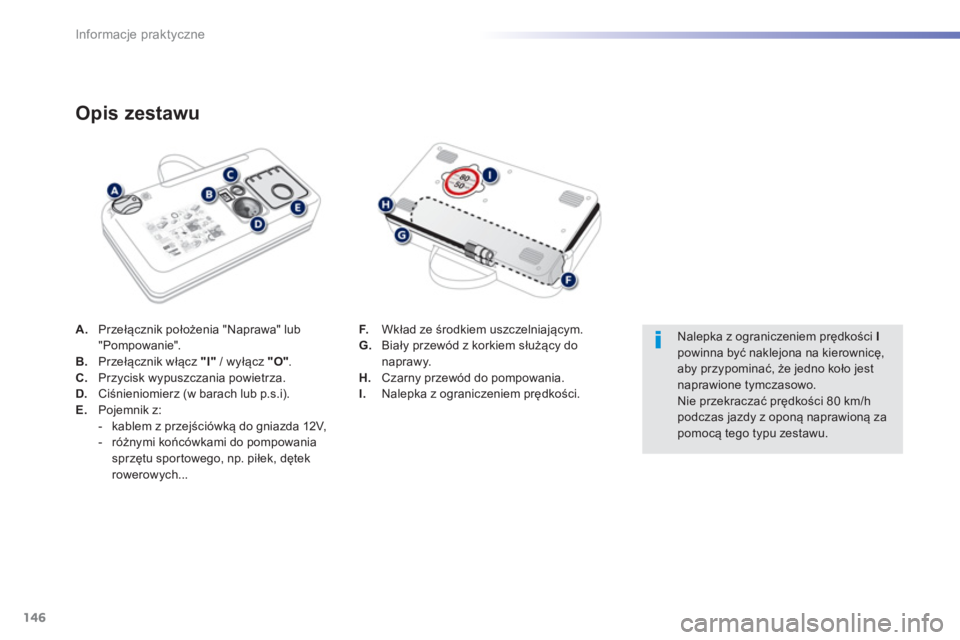

A. Przełącznik położenia "Naprawa" lub"Pompowanie".B.Przełącznik włącz "I"/ wyłącz "O".C.Przycisk wypuszczania powietrza. D.
Ciśnieniomierz (w barach lub p.s.i). E.
Pojemnik z:
- kablem z przejści

147
7
Informacje praktyczne

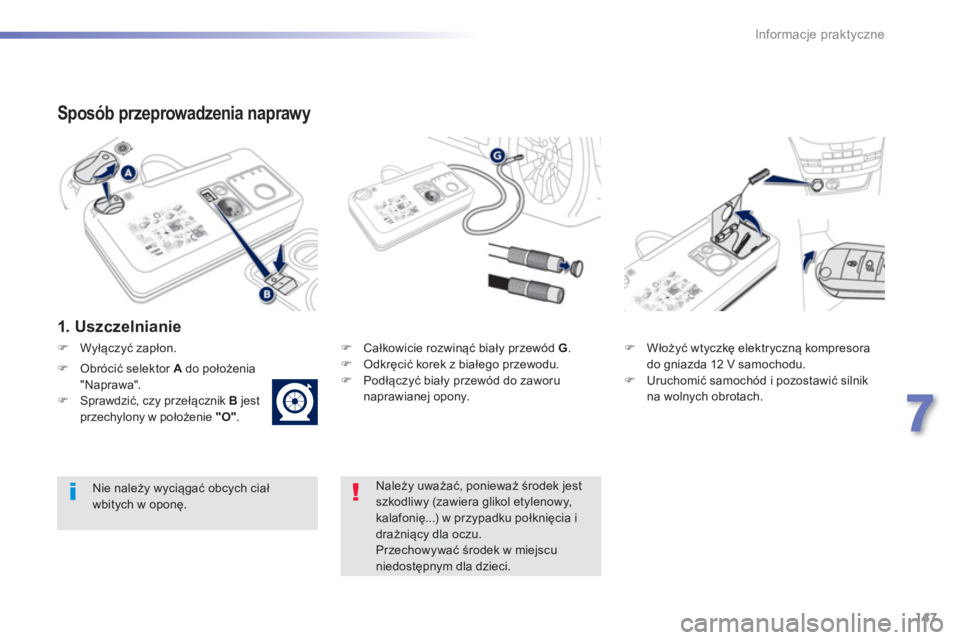

Sposób przeprowadzenia naprawy


1. Uszczelnianie
)
Całkowicie rozwinąć biały przewód G
. )
Odkręcić korek z białego przewodu. )
Podłączyć biały przewód do zaworu
naprawianej opony.

)
Włożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu. ) Uruchomić samochód i pozostawić silnikna wolnych obrotach.
Należy uważać, ponieważ środek jestszkodliwy (zawiera glikol etylenowy,kalafonię...) w przypadku połknięcia idrażniący dla oczu. Przechowywać środek w miejscuniedostępnym dla dzieci.


Nie należy wyciągać obcych ciałwbitych w oponę.
)Wyłączyć zapłon.
)Obrócić selektor Ado położenia"Naprawa".)Sprawdzić, czy przełącznik B
jest przechylony w położenie "O".

148
Informacje praktyczne

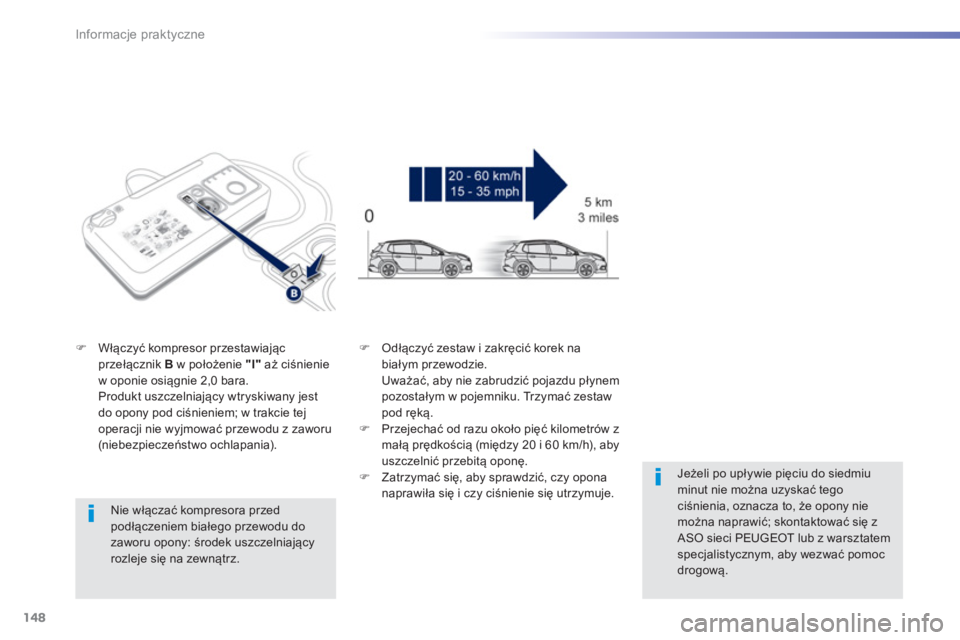

Nie włączać kompresora przed podłączeniem białego przewodu dozaworu opony: środek uszczelniającyrozleje się na zewnątrz.
)Włączyć kompresor przestawiając przełącznik B
w położenie "I"
aż ciśnienie
w oponie osiÄ…gnie 2,0 bara.
Produkt uszczelniajÄ…cy wtryskiwany jest
do opony pod ciśnieniem; w trakcie tejoperacji nie wyjmować przewodu z zaworu(niebezpieczeństwo ochlapania).

)
Odłączyć zestaw i zakręcić korek na
białym przewodzie.
Uważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
)
Przejechać od razu około pięć kilometrów z
małą prędkością (między 20 i 60 km/h), abyuszczelnić przebitą oponę.)
Zatrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.


Jeżeli po upływie pięciu do siedmiuminut nie można uzyskać tego ciśnienia, oznacza to, że opony niemożna naprawić; skontaktować się zASO sieci PEUGEOT lub z warsztatemspecjalistycznym, aby wezwać pomoc drogową.
