PEUGEOT 2008 2013 Upute Za Rukovanje (in Croatian)

169
7

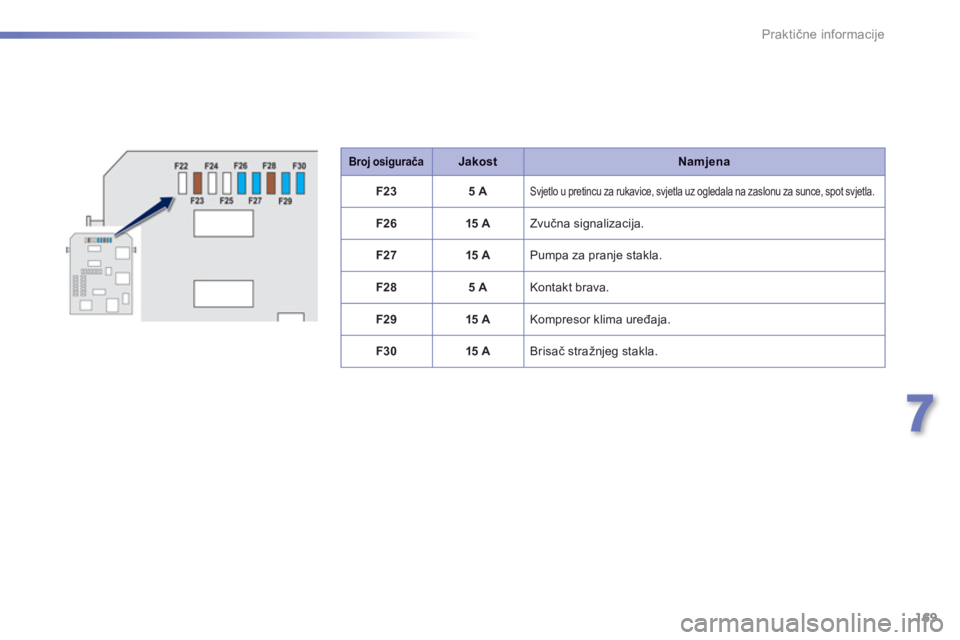

Praktične informacije
Broj osiguračaJakostNamjena
F235 A
Svjetlo u pretincu za rukavice, svjetla uz ogledala na zaslonu za sunce, spot svjetla.
F2615 A
Zvučna signalizacija.
F2715 A Pumpa za pranje stakla.
F2
85 A Kontakt brava.
F29 15 A
Kompresor klima uređa
ja.
F3
015 A
Brisač stra

170
Praktične informacije
Broj osiguračaJakostNamjena
F0
140 A Grijač stražnjeg stakla.
F02 10 A
Grijači vanjskih retrovizora.
F0
330 A
Prednji impulsni podizači prozora.
F0
4- Ne koristi se.
F05
30 A
Stražnji impulsni podizači prozora.
F06 10 A
Preklopivi van
jski retrovizori.
F0
710 A
Preklopivi vanjski retrovizori.
F08
- Ne koristi se.
F0
915 A
Grijači prednjih sjedala.
F1
020 A Hi-Fi pojačalo.
F1
1- Ne koristi se.
F12- Ne koristi se.
Osigurači iza pretinca za
rukavice

171
7
Praktične informacije
Broj osiguračaJakostNamjena
F1615 A Prednja svjetla za maglu.
F18 10 A
Desno dugo svjetlo.
F1
910 A
Lijevo dugo svjetlo.
F25
30 A Relej perača farova (naknadna ugradnja).
F2
940 A Motor brisača vjetrobrana.
F3
080 A
Predgrijači (dizel).

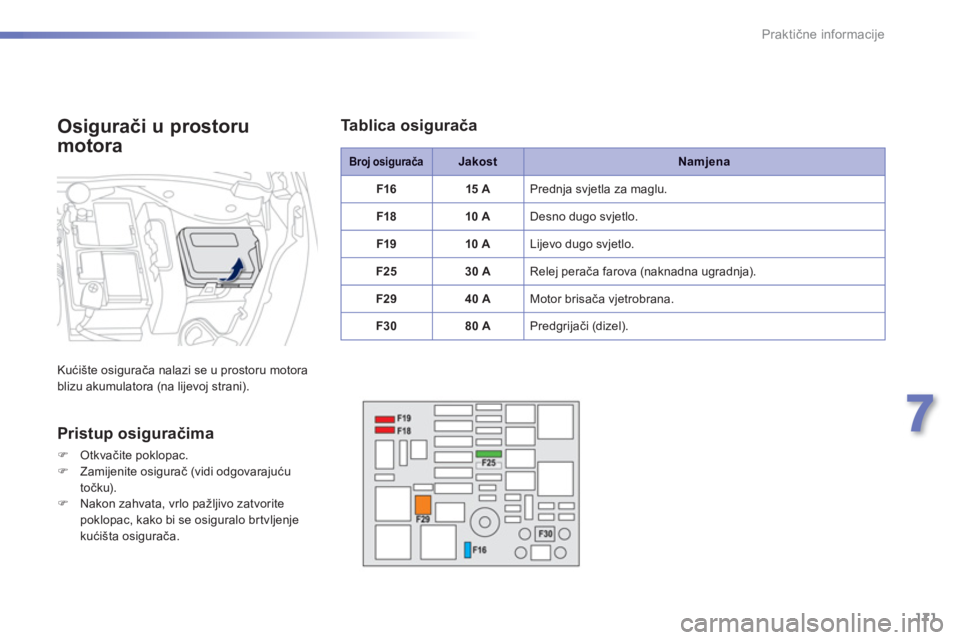

Osigurači u prostoru
motora

Kućište osigurača nalazi se u prostoru motora
blizu akumulatora (na lijevoj strani).

Pristup osiguračima
)Otkvačite poklopac.)Zamijenite osigurač (vidi odgovarajuću
točku). )Nakon zahvata, vrlo pažljivo zatvoritepoklopac, kako bi se osiguralo br tvljenje
kućišta osigurača.

Tablica osigurača

172
Praktične informacije

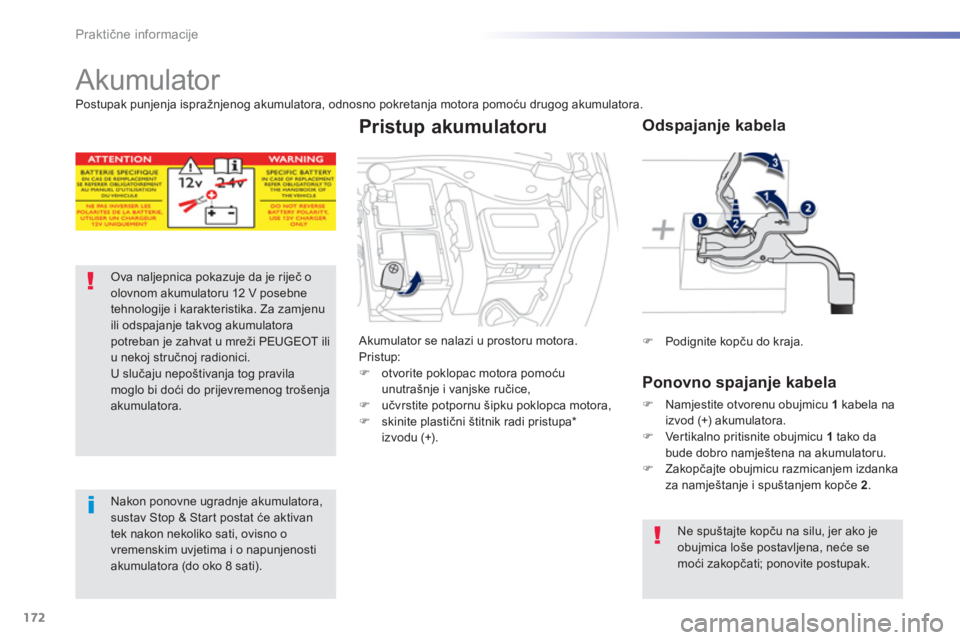

Akumulator
Ova naljepnica pokazuje da je riječ o olovnom akumulatoru 12 V posebne tehnologije i karakteristika. Za zamjenu ili odspajanje takvog akumulatora potreban je zahvat u mreži PEUGEOT ili u nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravilamoglo bi doći do prijevremenog tro

173
7
Praktične informacije


Uz sustav Stop & Star t akumulator se može puniti bez odspajanja.

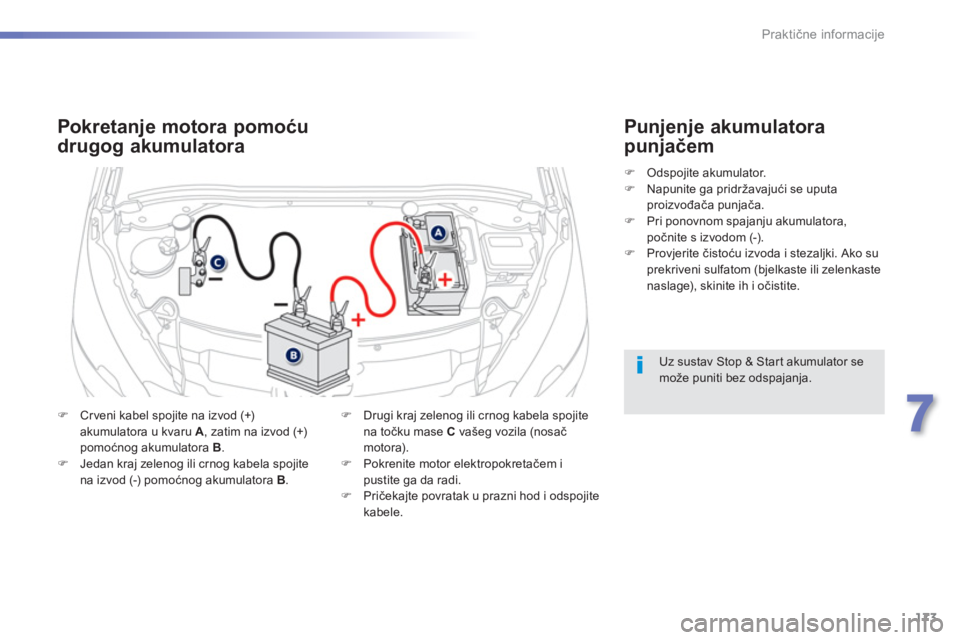

Pokretanje motora pomoću
drugog akumulatora
)Cr veni kabel spojite na izvod (+) akumulatora u kvaru A
, zatim na izvod (+)pomoćnog akumulatora B . )Jedan kraj zelenog ili crnog kabela spojite na izvod (-) pomoćnog akumulatora B.
)
Drugi kraj zelenog ili crnog kabela spojite
na točku mase Cvašeg vozila (nosač
motora).) Pokrenite motor elektropokretačem i
pustite ga da radi. ) Pričekajte povratak u prazni hod i odspojite kabele.

Punjenje akumulatora
punjačem
)
Odspojite akumulator.)
Napunite ga pridržavajući se uputaproizvođača punjača.)
Pri ponovnom spajanju akumulatora, počnite s izvodom (-). )
Provjerite čistoću izvoda i stezaljki. Ako su prekriveni sulfatom (bjelkaste ili zelenkastenaslage), skinite ih i očistite.

174
Praktične informacije

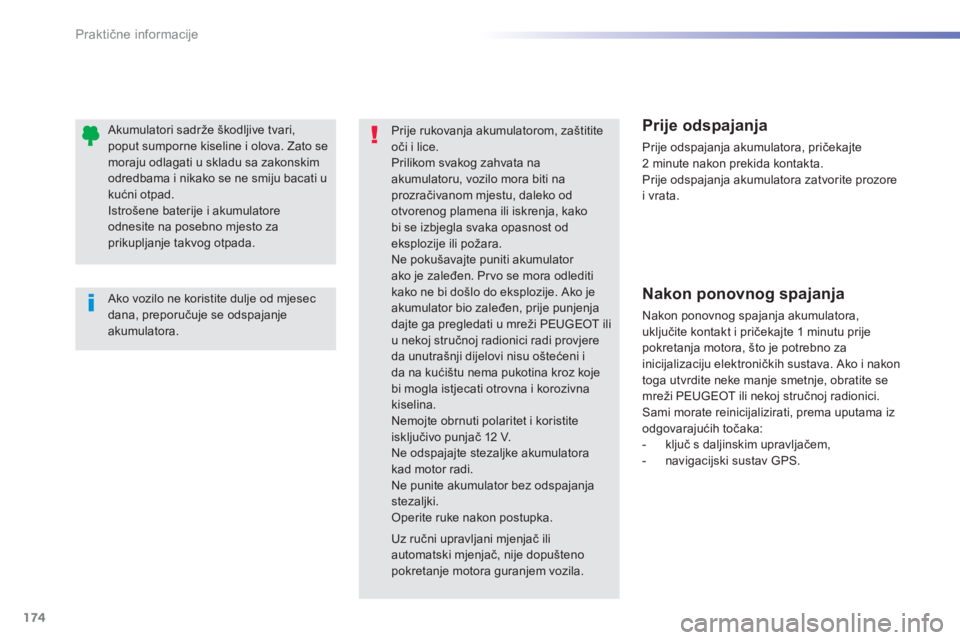

Ako vozilo ne koristite dulje od mjesecdana, preporučuje se odspajanje akumulatora.
Akumulatori sadrže škodljive tvari,poput sumporne kiseline i olova. Zato semoraju odlagati u skladu sa zakonskimodredbama i nikako se ne smiju bacati ukućni otpad.
Istrošene baterije i akumulatoreodnesite na posebno mjesto za prikupljanje takvog otpada.
Prije rukovanja akumulatorom, zaštititeoči i lice.
Prilikom svakog zahvata na akumulatoru, vozilo mora biti naprozračivanom mjestu, daleko od otvorenog plamena ili iskrenja, kako bi se izbjegla svaka opasnost od eksplozije ili po

175
7
Praktične informacije

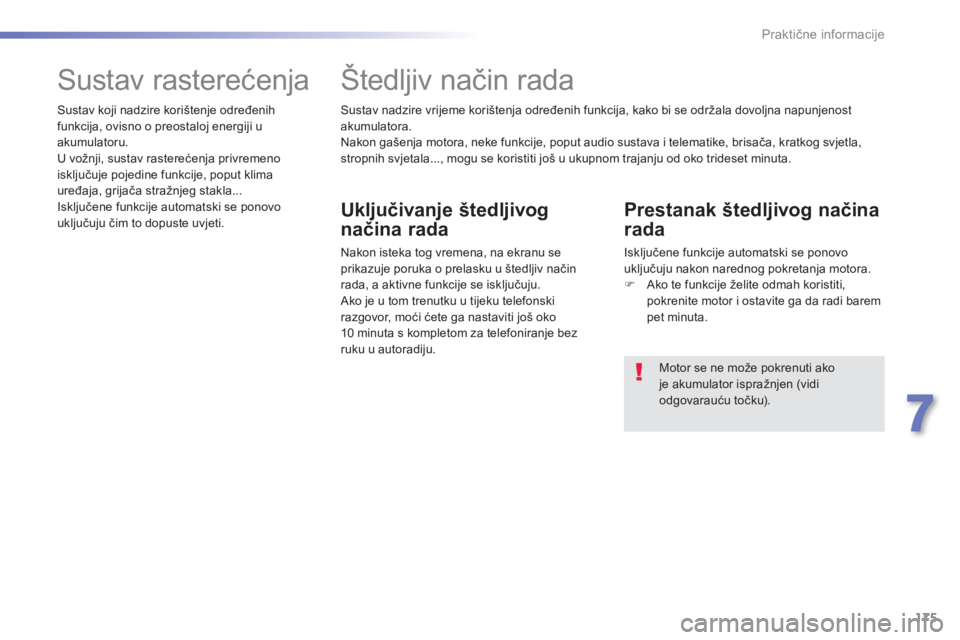

Sustav nadzire vrijeme korištenja određenih funkcija, kako bi se održala dovoljna napunjenostakumulatora.
Nakon gašenja motora, neke funkcije, poput audio sustava i telematike, brisača, kratkog svjetla,
stropnih sv
jetala..., mogu se koristiti još u ukupnom trajanju od oko trideset minuta.








Štedljiv način rada
Uključivanje štedljivog
načina rada
Nakon isteka tog vremena, na ekranu se prikazuje poruka o prelasku u štedljiv načinrada, a aktivne funkcije se isključuju.
Ako je u tom trenutku u tijeku telefonski
razgovor, moći ćete ga nastaviti jo

176
Praktične informacije

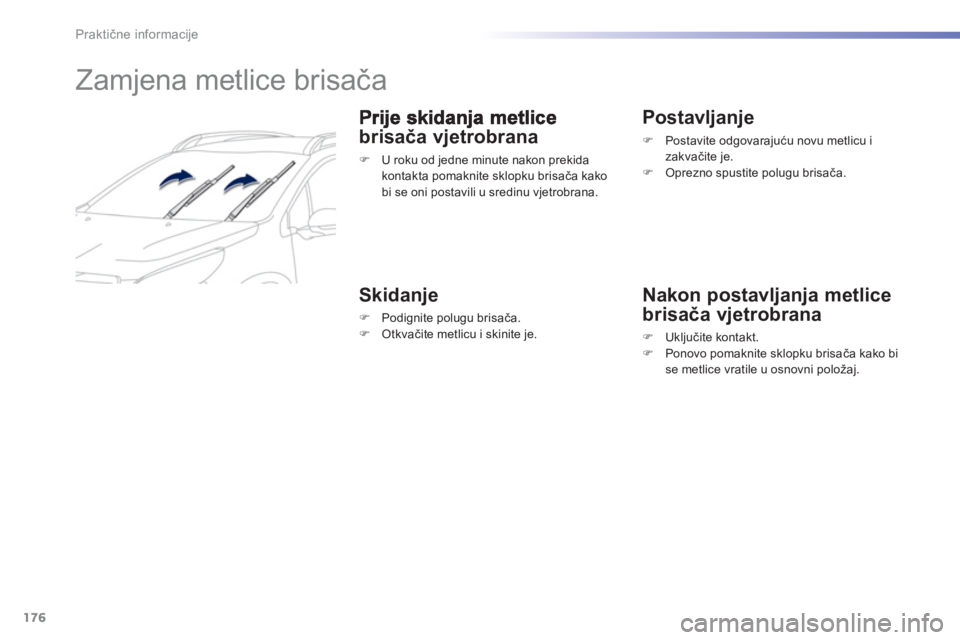

Zamjena metlice brisača
brisača vjetrobrana
)
U roku od jedne minute nakon prekidakontakta pomaknite sklopku brisača kako
bi se oni postavili u sredinu vjetrobrana.



Skidanje
)
Podignite polugu brisača.)
Otkvačite metlicu i skinite je.



Postavljanje
)Postavite odgovarajuću novu metlicu i
zakvačite je.
)Oprezno spustite polugu brisača.

Nakon postavljanja metlice
brisača vjetrobrana
)Uključite kontakt. )Ponovo pomaknite sklopku brisača kako bi se metlice vratile u osnovni položaj.

177
7
Praktične informacije






Vuča vozila


Pristup alatu

Prsten za vuču nalazi se ispod podnice prtljažnika.
Pristup:
)otvorite prtljažnik, )podignite podnicu i izvadite je,
)izvadite prsten za vuču iz kutije s alatom.

Opća pravila
Pridržavajte se važećih propisa u vašoj zemlji.Provjerite da je težina vučnog vozila veća od težine vučenog vozila. Vozač u vučenom vozilu mora imati važeću vozačku dozvolu. Prilikom vuče sa sva četiri kotača na tlu, uvijek treba koristiti homologiranu motku za vuču; u

178
Praktične informacije

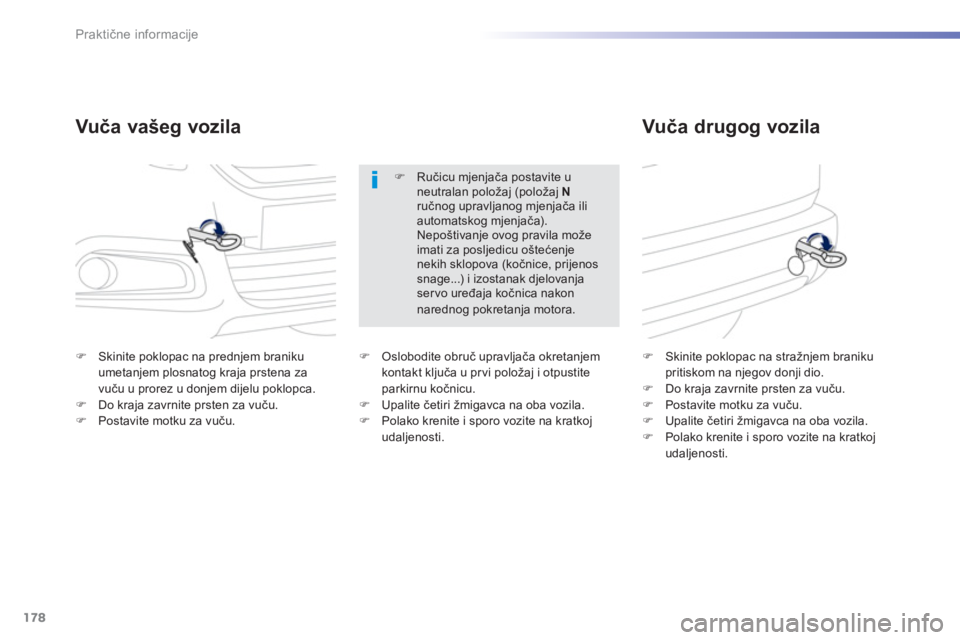

Vuča vašeg vozila Vuča drugog vozila
)Skinite poklopac na prednjem branikuumetanjem plosnatog kraja prstena za
vuču u prorez u donjem dijelu poklopca. )Do kraja zavrnite prsten za vuču. )Postavite motku za vuču.
)Skinite poklopac na stražnjem branikupritiskom na njegov donji dio. )Do kraja zavrnite prsten za vuču.)Postavite motku za vuču. )Upalite četiri žmigavca na oba vozila.
)Polako krenite i sporo vozite na kratkoj
udaljenosti.

)Ručicu mjenjača postavite u neutralan položaj (položaj Nručnog upravljanog mjenjača ili automatskog mjenjača).Nepoštivanje ovog pravila možeimati za posljedicu oštećenjenekih sklopova (kočnice, prijenossnage...) i izostanak djelovanja ser vo uređaja kočnica nakon narednog pokretanja motora.
)
Oslobodite obruč upravljača okretanjem kontakt ključa u pr vi polo
