PEUGEOT 2008 2014 Brugsanvisning (in Danish)

169
7
Praktiske oplysninger

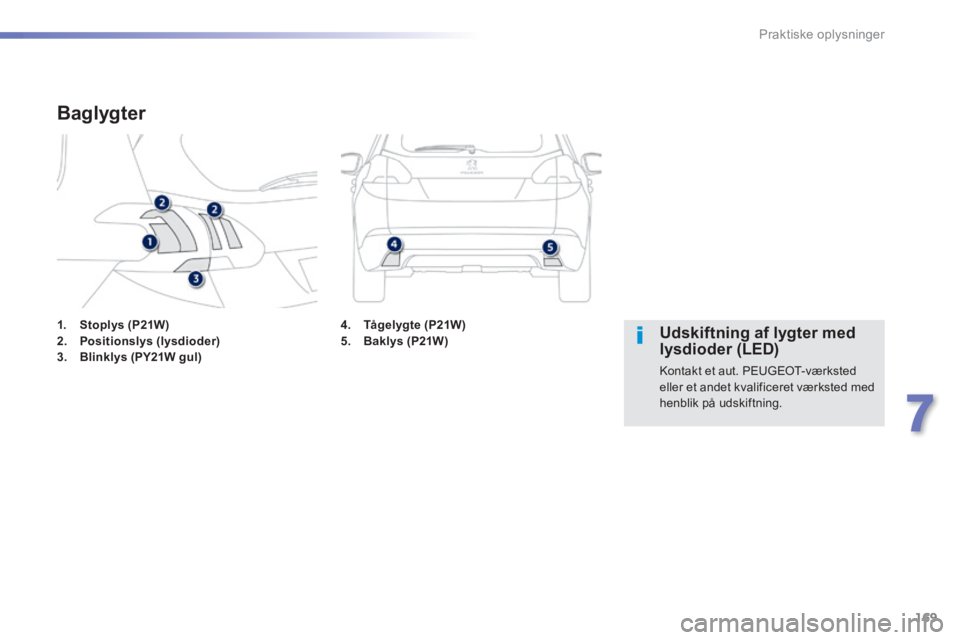

1. Stoplys (P21W)2. Positionslys (lysdioder)3. Blinklys (PY21W gul)
Baglygter
Udskiftning af lygter med lysdioder (LED)
Kontakt et aut. PEUGEOT-værksted eller et andet kvalificeret værksted med henblik på udskiftning.
4. Tågelygte (P21W)5. Baklys (P21W)

170
Praktiske oplysninger

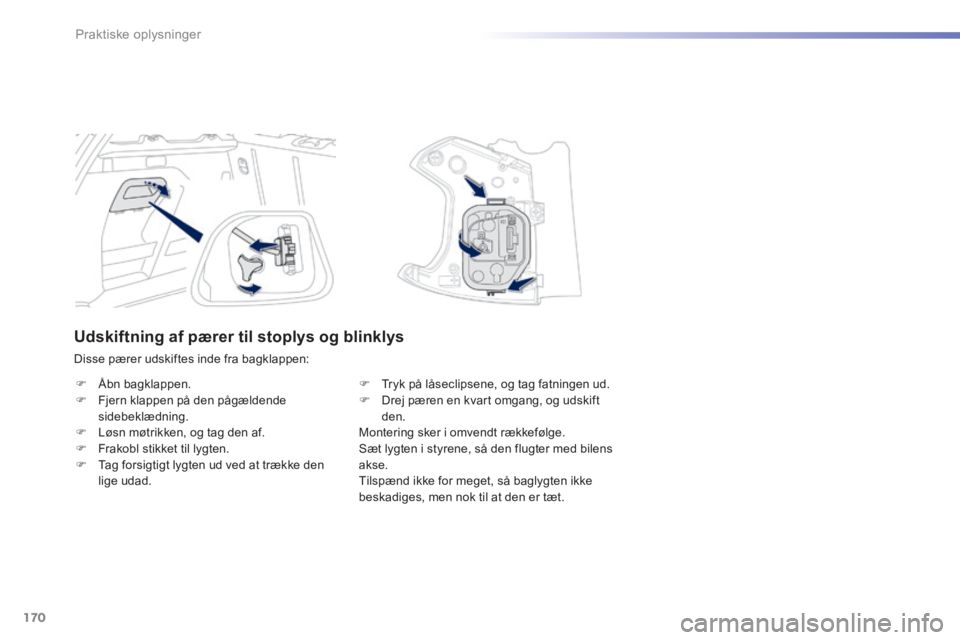

Udskiftning af pærer til stoplys og blinklys
Disse pærer udskiftes inde fra bagklappen:
 Åbn bagklappen.  Fjern klappen på den pågældende sidebeklædning.  Løsn møtrikken, og tag den af.  Frakobl stikket til lygten.  Tag forsigtigt lygten ud ved at trække den lige udad.
 Tryk på låseclipsene, og tag fatningen ud.  Drej pæren en kvart omgang, og udskift den. Montering sker i omvendt rækkefølge. Sæt lygten i styrene, så den flugter med bilens akse. Tilspænd ikke for meget, så baglygten ikke beskadiges, men nok til at den er tæt.

171
7
Praktiske oplysninger

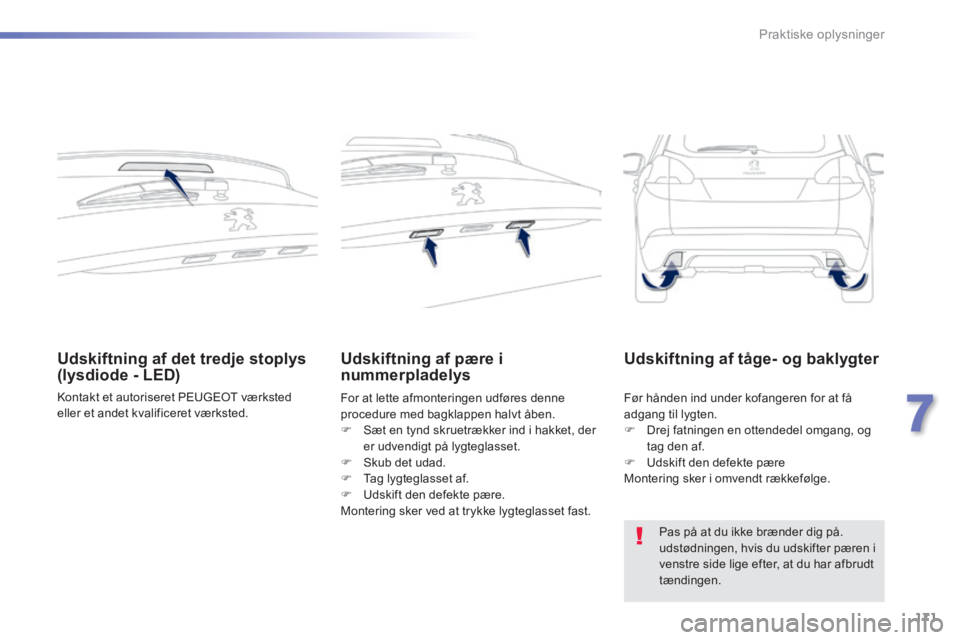

Udskiftning af det tredje stoplys (lysdiode - LED)
Kontakt et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted.
Udskiftning af pære i nummerpladelys
For at lette afmonteringen udføres denne procedure med bagklappen halvt åben.
 Sæt en tynd skruetrækker ind i hakket, der er udvendigt på lygteglasset.  Skub det udad.  Tag lygteglasset af.  Udskift den defekte pære . Montering sker ved at trykke lygteglasset fast.
Før hånden ind under kofangeren for at få adgang til lygten.  Drej fatningen en ottendedel omgang, og tag den af.  Udskift den defekte pære Montering sker i omvendt rækkefølge.
Udskiftning af tåge- og baklygter
Pas på at du ikke brænder dig på. udstødningen, hvis du udskifter pæren i venstre side lige efter, at du har afbrudt tændingen.

172
Praktiske oplysninger

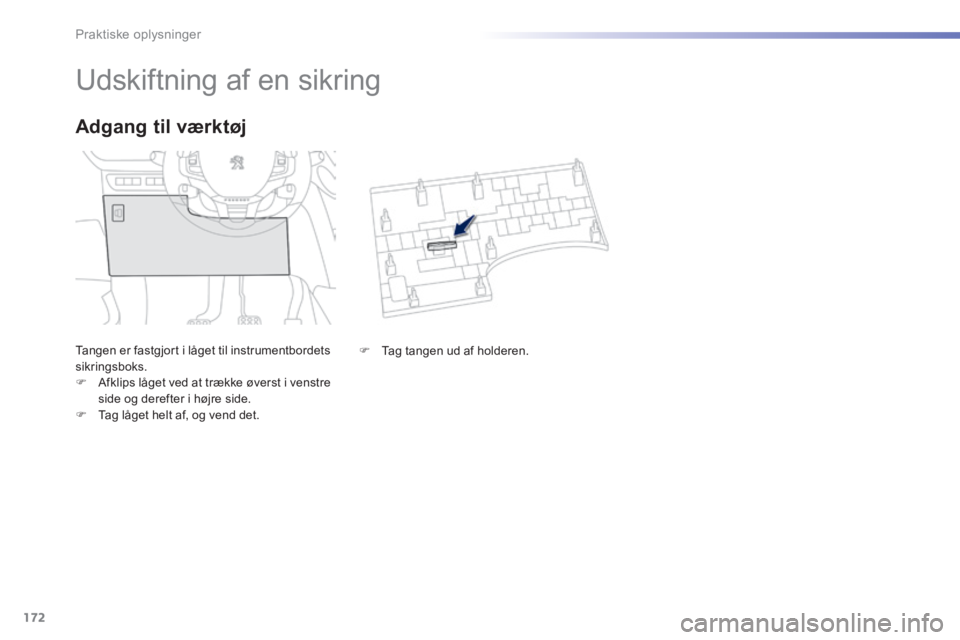

Udskiftning af en sikring
Tangen er fastgjort i låget til instrumentbordets sikringsboks.  Afklips låget ved at trække øverst i venstre side og derefter i højre side.  Tag låget helt af, og vend det.
Adgang til værktøj
 Tag tangen ud af holderen.

173
7
Praktiske oplysninger

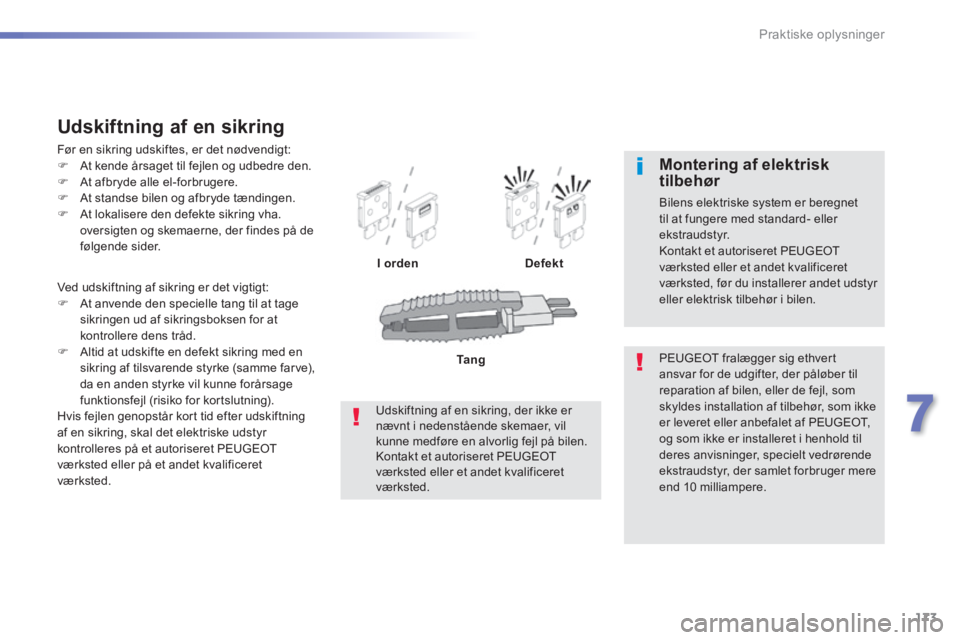

Ved udskiftning af sikring er det vigtigt:  At anvende den specielle tang til at tage sikringen ud af sikringsboksen for at kontrollere dens tråd.  Altid at udskifte en defekt sikring med en sikring af tilsvarende styrke (samme farve), da en anden styrke vil kunne forårsage funktionsfejl (risiko for kortslutning). Hvis fejlen genopstår kort tid efter udskiftning af en sikring, skal det elektriske udstyr kontrolleres på et autoriseret PEUGEOT værksted eller på et andet kvalificeret værksted.
Udskiftning af en sikring
Før en sikring udskiftes, er det nødvendigt:  At kende årsaget til fejlen og udbedre den.  At afbryde alle el-forbrugere.  At standse bilen og afbryde tændingen.  At lokalisere den defekte sikring vha. oversigten og skemaerne, der findes på de følgende sider.
I ordenDefekt
PEUGEOT fralægger sig ethvert ansvar for de udgifter, der påløber til reparation af bilen, eller de fejl, som skyldes installation af tilbehør, som ikke er leveret eller anbefalet af PEUGEOT,
og som ikke er installeret i henhold til deres anvisninger, specielt vedrørende ekstraudstyr, der samlet forbruger mere end 10 milliampere.
Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at fungere med standard- eller ekstraudstyr. Kontakt et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted, før du installerer andet udstyr eller elektrisk tilbehør i bilen.
Udskiftning af en sikring, der ikke er nævnt i nedenstående skemaer, vil kunne medføre en alvorlig fejl på bilen. Kontakt et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted.
Tang

174
Praktiske oplysninger
Sikringer i instrumentbord
Sikringsboksen sidder nederst i instrumentbordet (i venstre side).
Adgang til sikringer
 Se afsnittet "Adgang til værktøj".
Sikring nr.StrømstyrkeFunktioner
F25 A Sidespejle, lygter, diagnosestik
F95 A Alarm
F105 A Selvstændig telematikboks, styreboks til anhænger
F115 A Elektrokromt bakspejl, tilskudsvarmer
F135 A HiFi-forstærker, parkeringssensorer
F1615 A 12 V tilbehørsstik foran
F1715 A Bilradio, bilradio (eftermonteret udstyr)
F1820 A Touch screen
Skemaer over sikringer

175
7
Praktiske oplysninger
Sikring nr.StrømstyrkeFunktioner
F235 A Lys i handskerum, makeup-spejl, kortlæselamper
F2615 A Horn
F2715 A Vinduesvaskerpumpe
F285 A Tændingslås
F2915 A Kølekompressor
F3015 A Bagrudevisker

176
Praktiske oplysninger

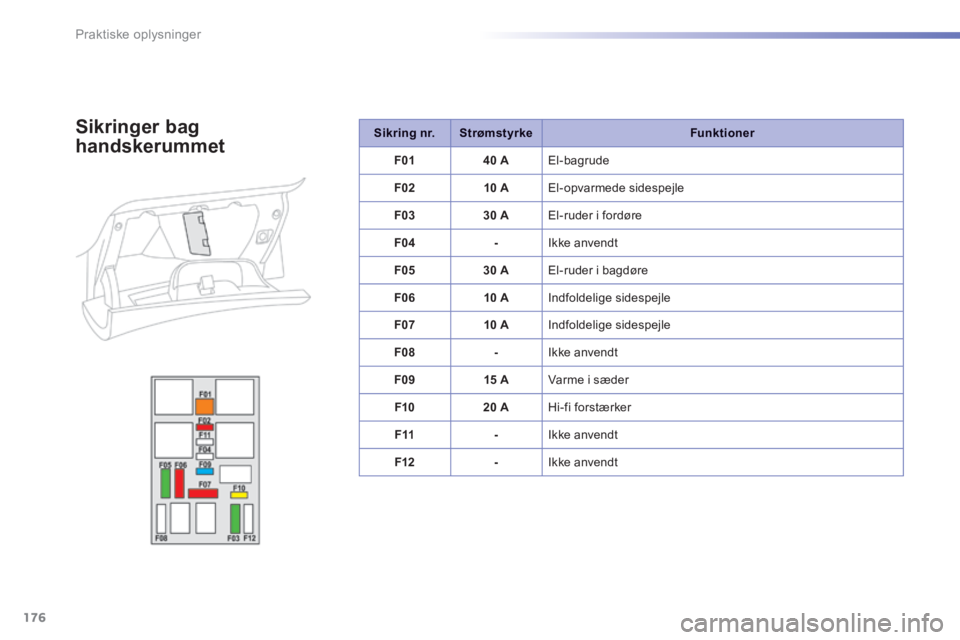

Sikring nr.StrømstyrkeFunktioner
F0140 A El-bagrude
F0210 A El-opvarmede sidespejle
F0330 A El-ruder i fordøre
F04- Ikke anvendt
F0530 A El-ruder i bagdøre
F0610 A Indfoldelige sidespejle
F0710 A Indfoldelige sidespejle
F08- Ikke anvendt
F0915 A Varme i sæder
F1020 A Hi-fi forstærker
F11- Ikke anvendt
F12- Ikke anvendt
Sikringer bag
handskerummet

177
7
Praktiske oplysninger

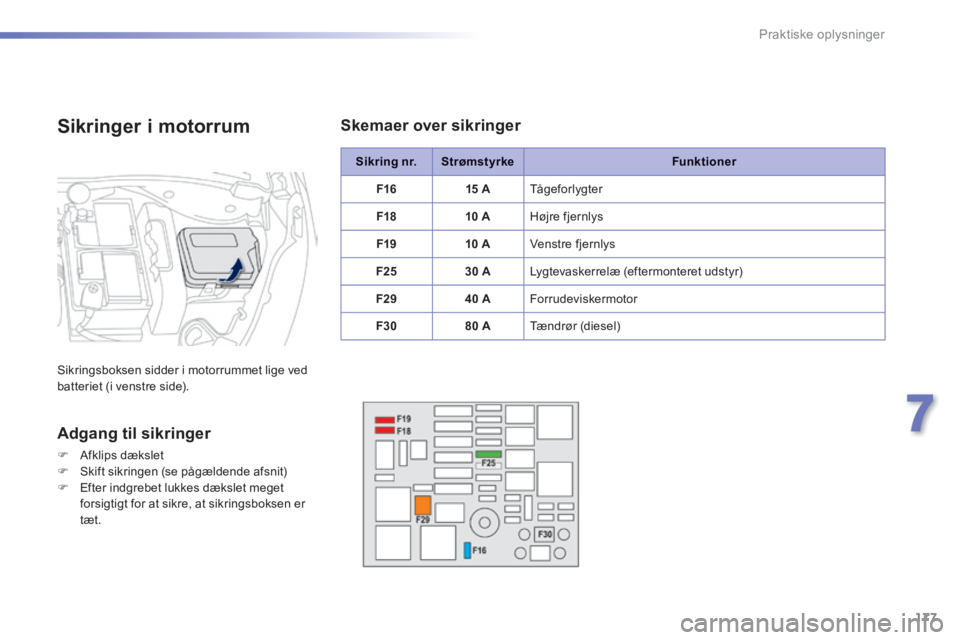

Sikring nr.StrømstyrkeFunktioner
F1615 A Tågeforlygter
F1810 A Højre fjernlys
F1910 A Venstre fjernlys
F2530 A Lygtevaskerrelæ (eftermonteret udstyr)
F2940 A Forrudeviskermotor
F3080 A Tændrør (diesel)
Sikringer i motorrum
Sikringsboksen sidder i motorrummet lige ved batteriet (i venstre side).
Adgang til sikringer
 Afklips dækslet  Skift sikringen (se pågældende afsnit)  Efter indgrebet lukkes dækslet meget forsigtigt for at sikre, at sikringsboksen er tæt.
Skemaer over sikringer

178
Praktiske oplysninger
Batteri
Denne mærkats tilstedeværelse angiver, at der anvendes et blyholdigt 12 V batteri med særlige specifikationer, der i tilfælde af udskiftning eller frakobling kræver, at et aut. PEUGEOT-værksted eller et kvalificeret værksted kontaktes. Hvis disse instrukser ikke overholdes, kan det medføre et for tidligt slid af batteriet.
Efter genmontering af batteriet vil Stop & Start-systemet først være aktivt efter nogle timer. Tiden afhænger af de klimatiske forhold og af batteriets ladetilstand (op til ca. 8 timer).
 Løft batteriklemmen D helt for at oplåse polskoen E .
Frakobling af (+) polen
Tilkobling af (+) polen
Sæt kablets åbne polsko E på batteriets pol (+).  Tryk lodret på polskoen E for at sætte den på batteriet.  Lås polskoen ved at fjerne tappen og herefter vippe batteriklemmen D ned.
Tryk ikke hårdt på batteriklemmen, da den ikke kan låses, hvis polskoen sidder forkert. Start for fra.
Fremgangsmåde for opladning af et afladet batteri, eller for start af motoren med et batteri i en anden bil.
Batteriet er placeret i motorrummet. Sådan får du adgang til batteriet:  Åbn motorhjelmen med først det indvendige og så det udvendige betjeningsgreb.  Sæt holdestangen fast.  Tag plastdækslet af for at få adgang til (+) polen.
Adgang til batteri
