PEUGEOT 2008 2014 Omistajan Käsikirja (in Finnish)

169
7
Hyödyllisiä tietoja
1. Jarruvalot (P21W)2. Seisontavalot (LED - sähköluminesenssidiodit)3. Suuntavalot (PY21W keltainen)
Takavalot
LED-loistediodivalojen vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttä PEUGEOT-huoltokorjaamoon tai valtuutettuun korjaamoon.
4. Sumuvalo (P21W)5. Peruutusvalo (P21W) .

170
Hyödyllisiä tietoja
Jarruvalojen ja suuntavalojen vaihtaminen
Nämä polttimot vaihdetaan tavaratilan sisäpuolelta:
 avaa tavaratilan luukku  irrota vastaavan puolen sivuverhouksessa oleva säleikkö  kierrä mutteri auki ja irrota se  kytke irti valon liitin  vedä valo varovasti ulos kohtisuoraan
 paina kielekkeitä ja poista polttimonpidin  kierrä polttimoa neljänneskierros ja vaihda se. Kun asennat polttimot paikoilleen, toimi päinvastaisessa järjestyksessä. Varmista, että polttimo kiertyy kantaansa oikeassa asennossa eikä jää vinoon. Kiristä osat tiiviisti ilman voimakeinoja, älä vahingoita lasikupua.

171
7
Hyödyllisiä tietoja
Lisäjarruvalon vaihtaminen (LED -loistediodit)
Ota yhteys PEUGEOT -verkostoon tai valtuutettuun korjaamoon.
Rekisterikilven valojen vaihtaminen
Helpotat irrottamista, kun teet tämän toimenpiteen takaluukku puoliavoinna.
 Työnnä ohut ruuvimeisseli suojakuoren ulkopuolella olevaan uurteeseen.  Väännä ulospäin.  Poista kansi.  Vaihda viallinen polttimo. Kun laitat suojakuoren paikalleen, paina siitä, niin se napsahtaa kiinni.
Pääset valoon käsiksi viemällä käden puskurin alle.  Käännä lampunpidintä kahdeksasosakierros ja irrota se.  Asenna tilalle uusi polttimo. Asenna osat takaisin päinvastaisessa järjestyksessä.
Sumu- ja peruutusvalojen vaihtaminen
Vasemmalla puolella, varo koskettamasta pakoputkeen. Varo palovammavaaraa, jos teet vaihdon heti virran katkaisun jälkeen.

172
Hyödyllisiä tietoja
Sulakkeen vaihtaminen
Sulakepihdit löytyvät kojelaudan sulakerasian kannesta.  irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta  irrota kansi kokonaan ja käännä se
Työkalujen esille ottaminen
 irrota pihdit kannen selkämyksestä.

173
7
Hyödyllisiä tietoja
Kun kosket sulakkeeseen, on ehdottomasti:  otettava sulake paikaltaan tarkoitukseen varatuilla pienoispihdeillä ja tarkistettava lankojen kunto  korvattava viallinen sulake uudella samankokoisella sulakkeella (samanvärinen), muussa tapauksessa voi ilmaantua toimintahäiriötä (tulipalovaara). Jos vika ilmaantuu uudelleen sulakkeen vaihdon jälkeen, tarkistuta sähkölaitteet PEUGEOT-verkostossa tai valtuutetussa korjaamossa.

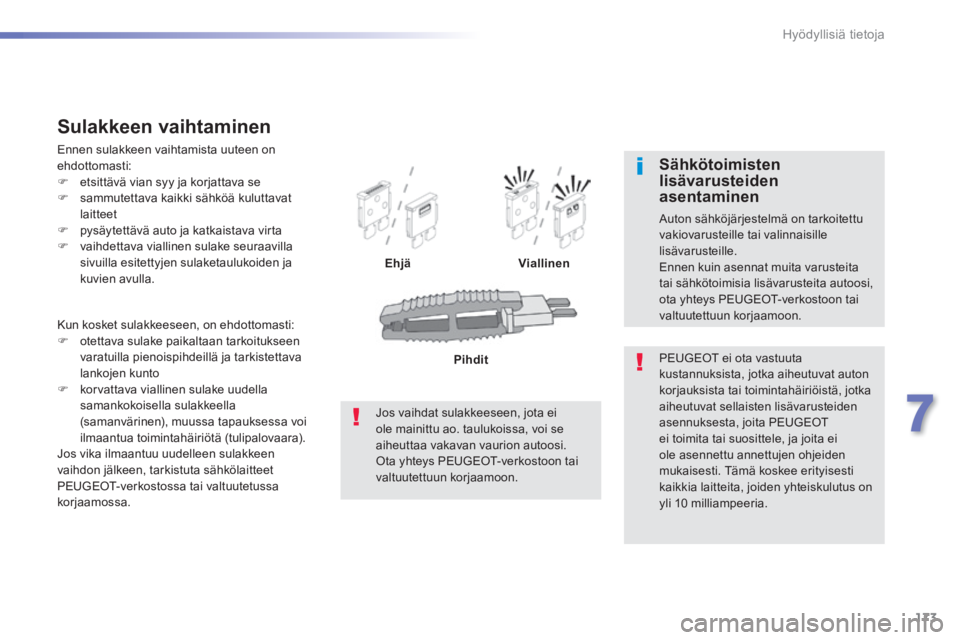

Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen on ehdottomasti:  etsittävä vian syy ja korjattava se  sammutettava kaikki sähköä kuluttavat laitteet  pysäytettävä auto ja katkaistava virta  vaihdettava viallinen sulake seuraavilla sivuilla esitettyjen sulaketaulukoiden ja kuvien avulla. EhjäViallinen
PEUGEOT ei ota vastuuta kustannuksista, jotka aiheutuvat auton korjauksista tai toimintahäiriöistä, jotka aiheutuvat sellaisten lisävarusteiden asennuksesta, joita PEUGEOT
ei toimita tai suosittele, ja joita ei ole asennettu annettujen ohjeiden mukaisesti. Tämä koskee erityisesti kaikkia laitteita, joiden yhteiskulutus on yli 10 milliampeeria.
Sähkötoimisten lisävarusteiden asentaminen
Auton sähköjärjestelmä on tarkoitettu vakiovarusteille tai valinnaisille lisävarusteille. Ennen kuin asennat muita varusteita tai sähkötoimisia lisävarusteita autoosi, ota yhteys PEUGEOT-verkostoon tai valtuutettuun korjaamoon.
Jos vaihdat sulakkeeseen, jota ei ole mainittu ao. taulukoissa, voi se aiheuttaa vakavan vaurion autoosi. Ota yhteys PEUGEOT-verkostoon tai valtuutettuun korjaamoon.
Pihdit

174
Hyödyllisiä tietoja
Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan (vasemmalle).
Sulakkeiden esille ottaminen
 Katso kohtaa "Työkalujen esille ottaminen".
Sulake nroVoimakkuusToiminnot
F25 A Sivupeilit, ajovalot, diagnoosipistoke
F95 A Hälytin
F105 A Lisätelematiikkayksikkö, perävaunun lisävarusteliitin
F115 A Sähkörkomattu sisätaustapeili, lisälämmitin
F135 A Hi-Fi-vahvistin, pysäköintitutka
F1615 A 12 V:n pistorasia edessä
F1715 A Autoradio, autoradio (jälkiasennus)
F1820 A Hipaisunäyttö
Sulaketaulukko

175
7
Hyödyllisiä tietoja
Sulake nroVoimakkuusToiminnot
F235 A Hansikaslokeron valaistus, ehostuspeili, kartanlukuvalo
F2615 A Äänitorvi
F2715 A Lasinpesulaitteen pumppu
F285 A Varmuuslukko
F2915 A Ilmastointilaitteen kompressori
F3015 A Takalasinpyyhin

176
Hyödyllisiä tietoja
Sulake nroVoimakkuusToiminnot
F0140 A Lämpiävä takalasi
F0210 A Lämpiävät sivupeilit
F0330 A Impulssikytkimellä toimivat etulasinnostimet
F04- Ei käytössä
F0530 A Impulssikytkimellä toimivat takalasinnostimet
F0610 A Käännettävät sivupeilit
F0710 A Käännettävät sivupeilit
F08- Ei käytössä
F0915 A Lämpiävät etuistuimet
F1020 A Hi-Fi-vahvistin
F11- Ei käytössä
F12- Ei käytössä
Hansikaslokeron sulakkeet

177
7
Hyödyllisiä tietoja
Sulake nroVoimakkuusToiminnot
F1615 A Sumuvalonheittimet
F1810 A Oikea kaukovalo
F1910 A Vasen kaukovalo
F2530 A Ajovalojen pesulaitteen rele ( jälkiasennus)
F2940 A Tuulilasinpyyhkimen moottori
F3080 A Hehkutustulpat (diesel)
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä (vasemmalla).
Sulakkeiden esille ottaminen
 Irrota kansi.  Vaihda sulake (katso ao. kohtaa).  Kun sulake on vaihdettu, sulje kansi huolellisesti, jotta sulakerasia pysyy tiiviinä.
Sulaketaulukko

178
Hyödyllisiä tietoja
Akku
Tämä tarra osoittaa, että käytössä on korkealuokkainen ja erityisominaisuuksiltaan määrätty lyijyakku 12 V, ja jos se on vaihdettava tai irrotettava, on työ tehtävä PEUGEOT-huoltokorjaamossa tai valtuutetussa korjaamossa. Jos näitä ohjeita ei noudateta, on vaarana akun ennenaikainen kuluminen.
Kun akku on asennettu jälleen paikalleen, Stop & Start -järjestelmä aktivoituu viiveellä vasta muutaman tunnin jälkeen, kun akun varaustila on saavuttanut riittävän tason (noin 8 tuntia maksimissaan).
 Nosta kieleke D maksimiin, jotta kiinnike Evapautuu.
(+) navan irrottaminen
(+) navan uudelleen kytkeminen
 Aseta kaapelin avoin kiinnike E akun (+) napaan.  Paina kohtisuoraan kiinnikettä E niin, että se asettuu hyvin akkua vasten.  Lukitse kiinnike vetämällä haka erilleen ja laskemalla sen jälkeen alas kieleke D .
Älä käytä voimakeinoja kielekkeen painamisessa sillä jos kiinnike ei ole kunnolla paikallaan, lukitus on mahdoton. Suorita toimenpiteet uudelleen.
Toimintaohjeet, joilla ladataan purkautunut akku tai käynnistetään moottori toisella akulla.
Akku sijaitsee konepellin alla. Pääset siihen käsiksi seuraavasti:  avaa konepelti sisäpuolella olevan vivun avulla, sitten ulkopuolen vivulla  kiinnitä konepellin tukivarsi  irrota muovisuojus, jotta saat
esiin (+) -navan.
Akun sijainti
