PEUGEOT 2008 2016 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: 2008, Model: PEUGEOT 2008 2016Pages: 450, PDF Size: 13.55 MB
Page 81 of 450

79
2008_hr_Chap05_conduite_ed01-2016

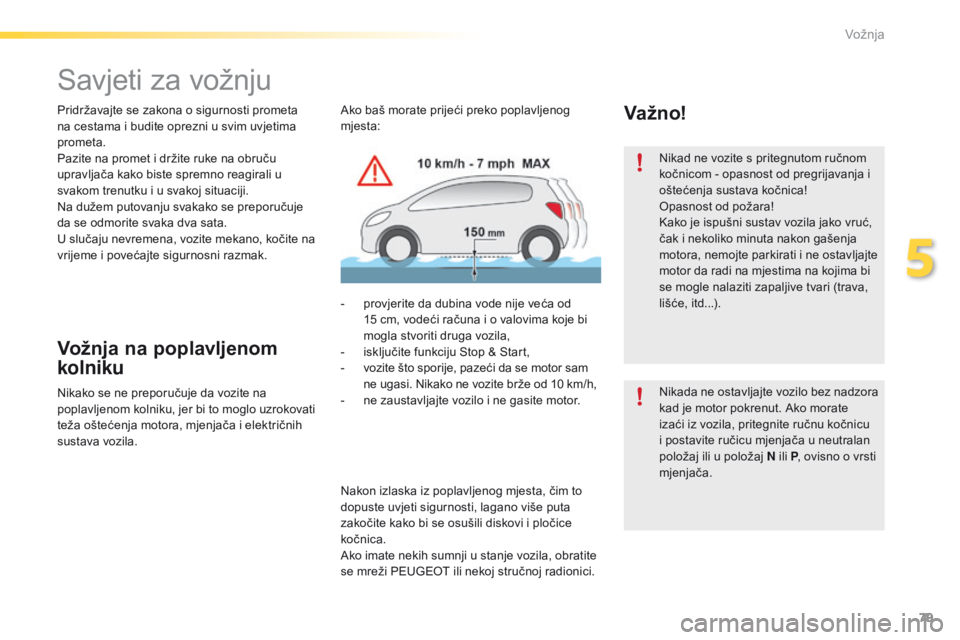

Savjeti za vožnju
Pridržavajte se zakona o sigurnosti prometa
na cestama i budite oprezni u svim uvjetima
prometa.
Pazite na promet i držite ruke na obruču
upravljača kako biste spremno reagirali u
svakom trenutku i u svakoj situaciji.
Na dužem putovanju svakako se preporučuje
da se odmorite svaka dva sata.
U slučaju nevremena, vozite mekano, kočite na
vrijeme i povećajte sigurnosni razmak.Ako baš morate prijeći preko poplavljenog
mjesta:Va ž no!
Vožnja na poplavljenom
kolniku
- provjerite da dubina vode nije veća od
1 5 cm, vodeći računa i o valovima koje bi
mogla stvoriti druga vozila,
-
is
ključite funkciju Stop & Start,
-
vo
zite što sporije, pazeći da se motor sam
ne ugasi. Nikako ne vozite brže od 10 km/h,
-
ne z
austavljajte vozilo i ne gasite motor.
Nikako se ne preporučuje da vozite na
poplavljenom kolniku, jer bi to moglo uzrokovati
teža oštećenja motora, mjenjača i električnih
sustava vozila.
Nakon izlaska iz poplavljenog mjesta, čim to
dopuste uvjeti sigurnosti, lagano više puta
zakočite kako bi se osušili diskovi i pločice
kočnica.
Ako imate nekih sumnji u stanje vozila, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici. Nikad ne vozite s pritegnutom ručnom
kočnicom - opasnost od pregrijavanja i
oštećenja sustava kočnica!
Opasnost od požara!
Kako je ispušni sustav vozila jako vruć,
čak i nekoliko minuta nakon gašenja
motora, nemojte parkirati i ne ostavljajte
motor da radi na mjestima na kojima bi
se mogle nalaziti zapaljive tvari (trava,
lišće, itd...).
Nikada ne ostavljajte vozilo bez nadzora
kad je motor pokrenut. Ako morate
izaći iz vozila, pritegnite ručnu kočnicu
i postavite ručicu mjenjača u neutralan
položaj ili u položaj N ili P
, ovisno o vrsti
mjenjača.
5
Vožnja
Page 82 of 450

80
2008_hr_Chap05_conduite_ed01-2016

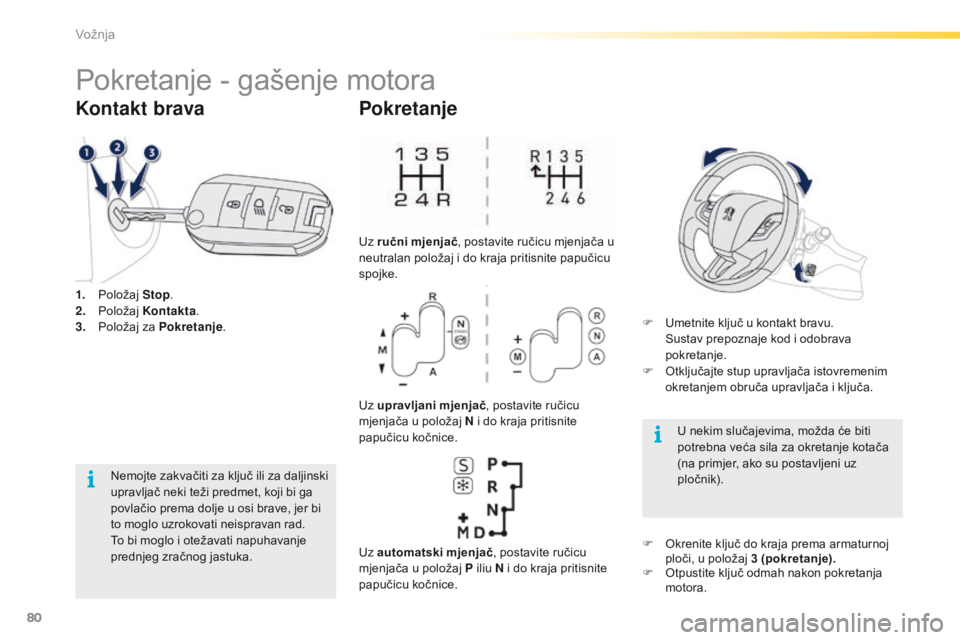

Pokretanje - gašenje motora
1. Položaj Sto p.
2. Po ložaj Kontakta .
3.
Po
ložaj za Pokretanje .
Kontakt brava
Nemojte zakvačiti za ključ ili za daljinski
upravljač neki teži predmet, koji bi ga
povlačio prema dolje u osi brave, jer bi
to moglo uzrokovati neispravan rad.
To bi moglo i otežavati napuhavanje
prednjeg zračnog jastuka.
Pokretanje
Uz ručni mjenjač, postavite ručicu mjenjača u
neutralan položaj i do kraja pritisnite papučicu
spojke.
Uz upravljani mjenjač , postavite ručicu
mjenjača u položaj N i do kraja pritisnite
papučicu kočnice.
Uz automatski mjenjač , postavite ručicu
mjenjača u položaj P iliu N i do kraja pritisnite
papučicu kočnice. F
Um
etnite ključ u kontakt bravu.
Su
stav prepoznaje kod i odobrava
pokretanje.
F
Ot
ključajte stup upravljača istovremenim
okretanjem obruča upravljača i ključa.
U nekim slučajevima, možda će biti
potrebna veća sila za okretanje kotača
(na primjer, ako su postavljeni uz
pločnik).
F
Ok
renite ključ do kraja prema armaturnoj
ploči, u položaj 3 (pokretanje).
F
Ot
pustite ključ odmah nakon pokretanja
motora.
Vožnja
Page 83 of 450

81
2008_hr_Chap05_conduite_ed01-2016

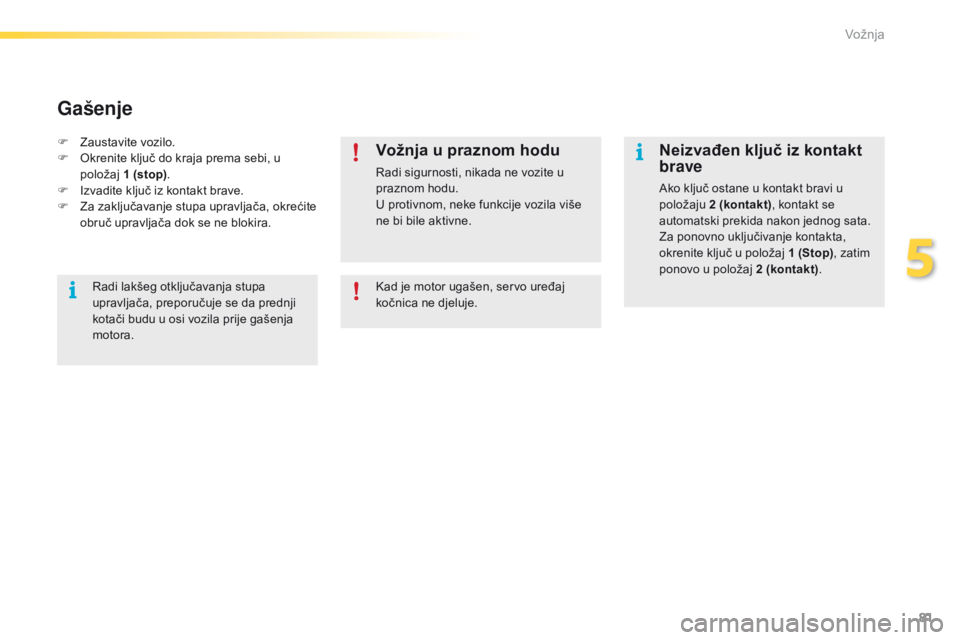

Neizvađen ključ iz kontakt
brave
Ako ključ ostane u kontakt bravi u
položaju 2 (kontakt) , kontakt se
automatski prekida nakon jednog sata.
Za ponovno uključivanje kontakta,
okrenite ključ u položaj 1 (Stop) , zatim
ponovo u položaj 2 (kontakt) .
F
Za
ustavite vozilo.
F
Ok
renite ključ do kraja prema sebi, u
položaj 1 (stop) .
F Iz
vadite ključ iz kontakt brave.
F
Za z
aključavanje stupa upravljača, okrećite
obruč upravljača dok se ne blokira.
Gašenje
Vožnja u praznom hodu
Radi sigurnosti, nikada ne vozite u
praznom hodu.
U protivnom, neke funkcije vozila više
ne bi bile aktivne.
Kad je motor ugašen, servo uređaj
kočnica ne djeluje.
Radi lakšeg otključavanja stupa
upravljača, preporučuje se da prednji
kotači budu u osi vozila prije gašenja
motora.
5
Vožnja
Page 84 of 450

82
2008_hr_Chap05_conduite_ed01-2016

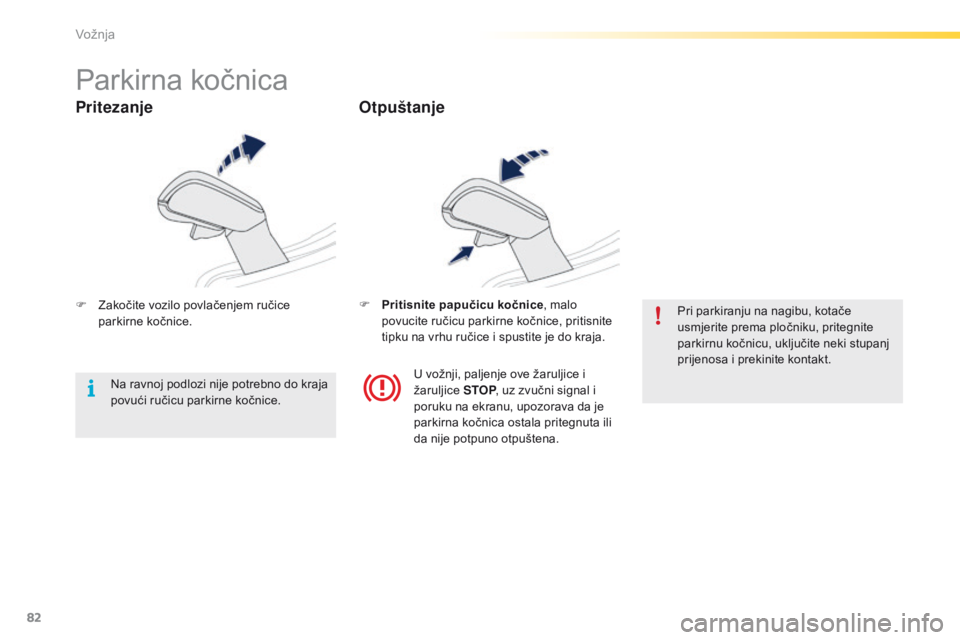

Parkirna kočnica
F Zakočite vozilo povlačenjem ručice
parkirne kočnice. F Pr
itisnite papučicu kočnice
, malo
povucite ručicu parkirne kočnice, pritisnite
tipku na vrhu ručice i spustite je do kraja. Pri parkiranju na nagibu, kotače
usmjerite prema pločniku, pritegnite
parkirnu kočnicu, uključite neki stupanj
prijenosa i prekinite kontakt.
U vožnji, paljenje ove žaruljice i
žaruljice STOP, uz zvučni signal i
poruku na ekranu, upozorava da je
parkirna kočnica ostala pritegnuta ili
da nije potpuno otpuštena.
Na ravnoj podlozi nije potrebno do kraja
povući ručicu parkirne kočnice.
Pritezanje
Otpuštanje
Vožnja
Page 85 of 450

83
2008_hr_Chap05_conduite_ed01-2016

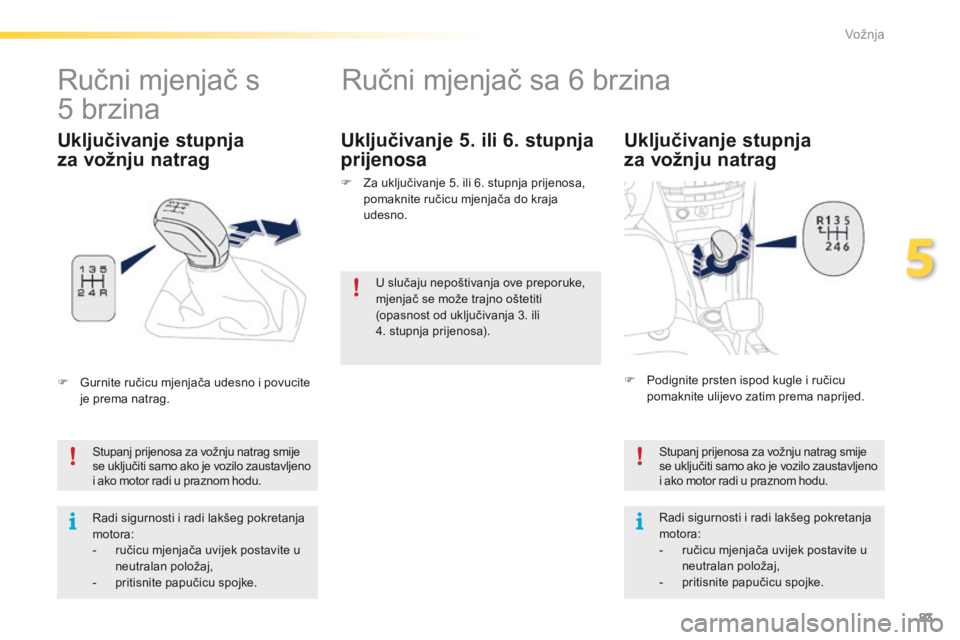

Ručni mjenjač sa 6 brzina
Uključivanje stupnja
za vožnju natrag
Stupanj prijenosa za vožnju natrag smije
se uključiti samo ako je vozilo zaustavljeno
i ako motor radi u praznom hodu.
Radi sigurnosti i radi lakšeg pokretanja
motora:
-
ru
čicu mjenjača uvijek postavite u
neutralan položaj,
-
pr
itisnite papučicu spojke.
Ručni mjenjač s
5 brzina
F Gurnite ručicu mjenjača udesno i povucite
je prema natrag.
Uključivanje stupnja
za vožnju natrag Uključivanje 5. ili 6. stupnja
prijenosa
F Za uključivanje 5. ili 6. stupnja prijenosa,
p
omaknite ručicu mjenjača do kraja
udesno.
F
Po
dignite prsten ispod kugle i ručicu
pomaknite ulijevo zatim prema naprijed.
Radi sigurnosti i radi lakšeg pokretanja
motora:
-
ru
čicu mjenjača uvijek postavite u
neutralan položaj,
-
pr
itisnite papučicu spojke.
Stupanj prijenosa za vožnju natrag smije
se uključiti samo ako je vozilo zaustavljeno
i ako motor radi u praznom hodu.
U slučaju nepoštivanja ove preporuke,
mjenjač se može trajno oštetiti
(opasnost od uključivanja 3. ili
4.
s
tupnja prijenosa).
5
Vožnja
Page 86 of 450

84
2008_hr_Chap05_conduite_ed01-2016

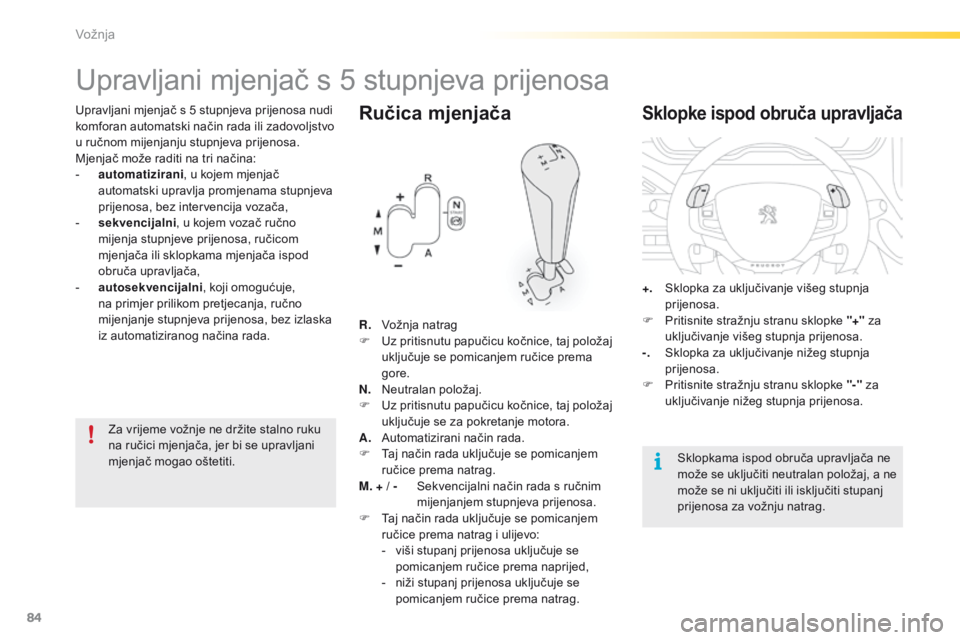

Upravljani mjenjač s 5 stupnjeva prijenosa nudi
komforan automatski način rada ili zadovoljstvo
u ručnom mijenjanju stupnjeva prijenosa.
Mjenjač može raditi na tri načina:
-
au
tomatizirani , u kojem mjenjač
automatski upravlja promjenama stupnjeva
prijenosa, bez intervencija vozača,
-
sek
vencijalni , u kojem vozač ručno
mijenja stupnjeve prijenosa, ručicom
mjenjača ili sklopkama mjenjača ispod
obruča upravljača,
-
au
tosekvencijalni , koji omogućuje,
na primjer prilikom pretjecanja, ručno
mijenjanje stupnjeva prijenosa, bez izlaska
iz automatiziranog načina rada.
Upravljani mjenjač s 5 stupnjeva prijenosa
Ručica mjenjača
R. Vožnja natrag
F Uz p ritisnutu papučicu kočnice, taj položaj
uključuje se pomicanjem ručice prema
gore.
N.
Ne
utralan položaj.
F
Uz p
ritisnutu papučicu kočnice, taj položaj
uključuje se za pokretanje motora.
A.
Au
tomatizirani način rada.
F
Ta
j način rada uključuje se pomicanjem
ručice prema natrag.
M. + / -
Se
kvencijalni način rada s ručnim
mijenjanjem stupnjeva prijenosa.
F
Ta
j način rada uključuje se pomicanjem
ručice prema natrag i ulijevo:
-
vi
ši stupanj prijenosa uključuje se
pomicanjem ručice prema naprijed,
-
ni
ži stupanj prijenosa uključuje se
pomicanjem ručice prema natrag.
Sklopke ispod obruča upravljača
+. Sklopka za uključivanje višeg stupnja
pr
ijenosa.
F
Pr
itisnite stražnju stranu sklopke "+" za
uključivanje višeg stupnja prijenosa.
-.
Sk
lopka za uključivanje nižeg stupnja
prijenosa.
F
Pr
itisnite stražnju stranu sklopke "-" za
uključivanje nižeg stupnja prijenosa.
Sklopkama ispod obruča upravljača ne
može se uključiti neutralan položaj, a ne
može se ni uključiti ili isključiti stupanj
prijenosa za vožnju natrag.
Za vrijeme vožnje ne držite stalno ruku
na ručici mjenjača, jer bi se upravljani
mjenjač mogao oštetiti.
Vožnja
Page 87 of 450

85
2008_hr_Chap05_conduite_ed01-2016

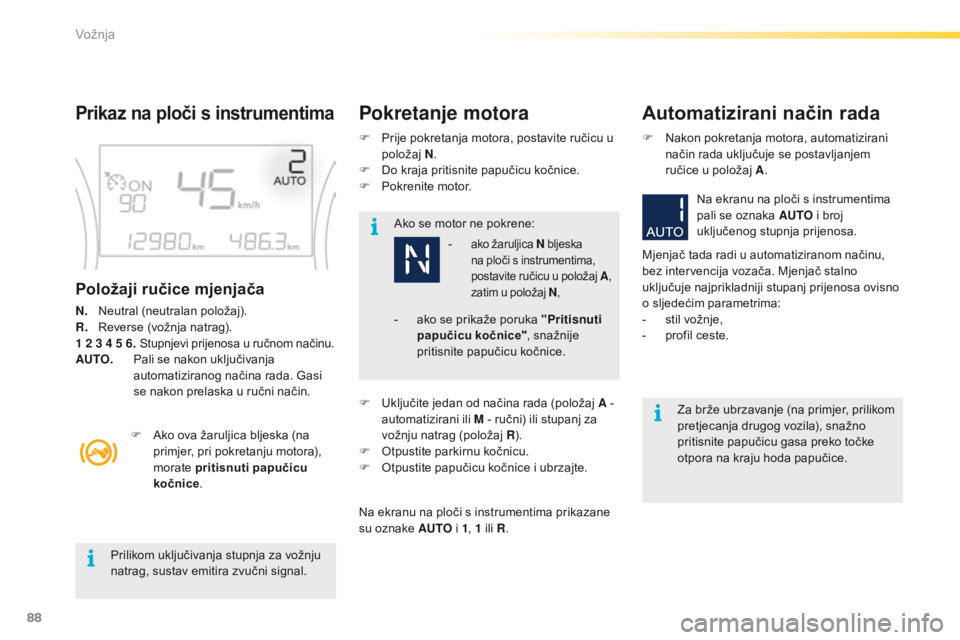

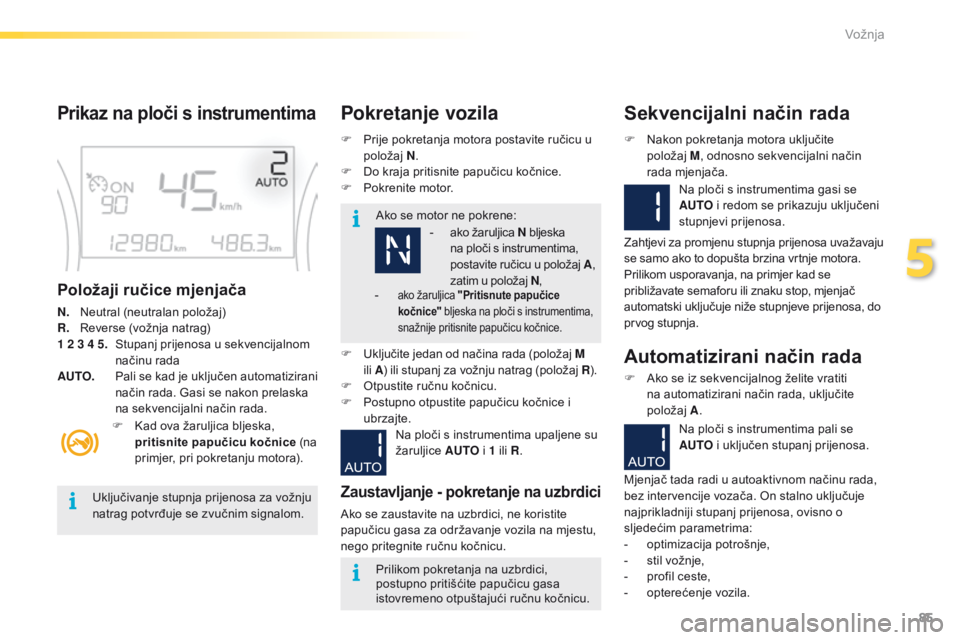

Prikaz na ploči s instrumentima
Položaji ručice mjenjača
N. Neutral (neutralan položaj)
R. Re verse (vožnja natrag)
1 2 3 4 5.
St
upanj prijenosa u sekvencijalnom
načinu rada
AUTO.
Pa
li se kad je uključen automatizirani
način rada. Gasi se nakon prelaska
na sekvencijalni način rada. F
Pr
ije pokretanja motora postavite ručicu u
položaj N.
F
Do k
raja pritisnite papučicu kočnice.
F
Po
krenite motor.
Pokretanje vozila
Ako se motor ne pokrene:
F
Ka
d ova žaruljica bljeska,
pritisnite papučicu kočnice (na
primjer, pri pokretanju motora).
Uključivanje stupnja prijenosa za vožnju
natrag potvrđuje se zvučnim signalom.
Prilikom pokretanja na uzbrdici,
postupno pritišćite papučicu gasa
istovremeno otpuštajući ručnu kočnicu.
F
Uk
ljučite jedan od načina rada (položaj
M
ili
A ) i
li stupanj za vožnju natrag (položaj
R).
F Ot
pustite ručnu kočnicu.
F
Po
stupno otpustite papučicu kočnice i
ubrzajte.
Na ploči s instrumentima upaljene su
žaruljice AUTO i 1 ili R .
Zaustavljanje - pokretanje na uzbrdici
Ako se zaustavite na uzbrdici, ne koristite
papučicu gasa za održavanje vozila na mjestu,
nego pritegnite ručnu kočnicu.
Sekvencijalni način rada
Na ploči s instrumentima gasi se
AUTO i redom se prikazuju uključeni
stupnjevi prijenosa.
F
Na
kon pokretanja motora uključite
položaj
M , od
nosno sekvencijalni način
rada mjenjača.
Zahtjevi za promjenu stupnja prijenosa uvažavaju
se samo ako to dopušta brzina vrtnje motora.
Prilikom usporavanja, na primjer kad se
približavate semaforu ili znaku stop, mjenjač
automatski uključuje niže stupnjeve prijenosa, do
prvog stupnja.
Automatizirani način rada
F Ako se iz sekvencijalnog želite vratiti
n a automatizirani način rada, uključite
položaj
A .
-
ako
žaruljica
N bljeska
na ploči s instrumentima,
postavite ručicu u položaj
A
,
zatim u položaj N ,
-
ako žaruljica "Pritisnute papučice
kočnice" bljeska na ploči s instrumentima,
snažnije pritisnite papučicu kočnice.
Na ploči s instrumentima pali se
AUTO i uključen stupanj prijenosa.
Mjenjač tada radi u autoaktivnom načinu rada,
bez intervencije vozača. On stalno uključuje
najprikladniji stupanj prijenosa, ovisno o
sljedećim parametrima:
-
op
timizacija potrošnje,
-
st
il vožnje,
-
pr
ofil ceste,
-
op
terećenje vozila.
5
Vožnja
Page 88 of 450

86
2008_hr_Chap05_conduite_ed01-2016

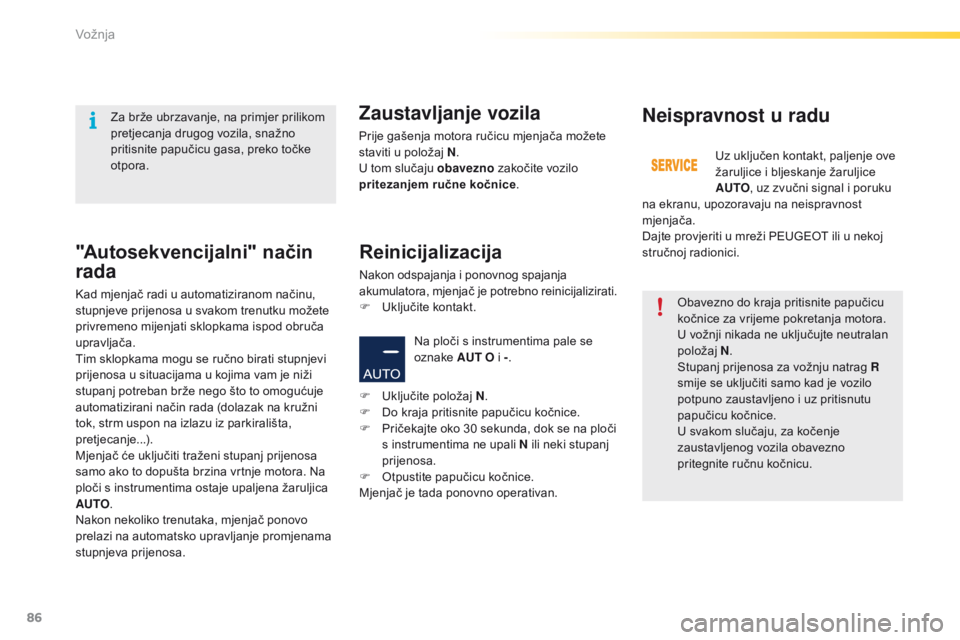

Obavezno do kraja pritisnite papučicu
kočnice za vrijeme pokretanja motora.
U vožnji nikada ne uključujte neutralan
položaj N.
Stupanj prijenosa za vožnju natrag R
smije se uključiti samo kad je vozilo
potpuno zaustavljeno i uz pritisnutu
papučicu kočnice.
U svakom slučaju, za kočenje
zaustavljenog vozila obavezno
pritegnite ručnu kočnicu.
Za brže ubrzavanje, na primjer prilikom
pretjecanja drugog vozila, snažno
pritisnite papučicu gasa, preko točke
otpora.
"Autosekvencijalni" način
rada
Kad mjenjač radi u automatiziranom načinu,
stupnjeve prijenosa u svakom trenutku možete
privremeno mijenjati sklopkama ispod obruča
upravljača.
Tim sklopkama mogu se ručno birati stupnjevi
prijenosa u situacijama u kojima vam je niži
stupanj potreban brže nego što to omogućuje
automatizirani način rada (dolazak na kružni
tok, strm uspon na izlazu iz parkirališta,
pretjecanje...).
Mjenjač će uključiti traženi stupanj prijenosa
samo ako to dopušta brzina vrtnje motora. Na
ploči s instrumentima ostaje upaljena žaruljica
AUTO
.
Nakon nekoliko trenutaka, mjenjač ponovo
prelazi na automatsko upravljanje promjenama
stupnjeva prijenosa.
Zaustavljanje vozila
Prije gašenja motora ručicu mjenjača možete
staviti u položaj N .
U tom slučaju obavezno zakočite vozilo
pritezanjem ručne kočnice .
Reinicijalizacija
Nakon odspajanja i ponovnog spajanja
akumulatora, mjenjač je potrebno reinicijalizirati.
F
Uk
ljučite kontakt.
Na ploči s instrumentima pale se
oznake AUT O i - .
F
Uk
ljučite položaj N.
F
Do k
raja pritisnite papučicu kočnice.
F
Pr
ičekajte oko 30 sekunda, dok se na ploči
s instrumentima ne upali N ili neki stupanj
prijenosa.
F
Ot
pustite papučicu kočnice.
Mjenjač je tada ponovno operativan.
Neispravnost u radu
Uz uključen kontakt, paljenje ove
žaruljice i bljeskanje žaruljice
AUTO , uz zvučni signal i poruku
na ekranu, upozoravaju na neispravnost
mjenjača.
Dajte provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Vožnja
Page 89 of 450

87
2008_hr_Chap05_conduite_ed01-2016

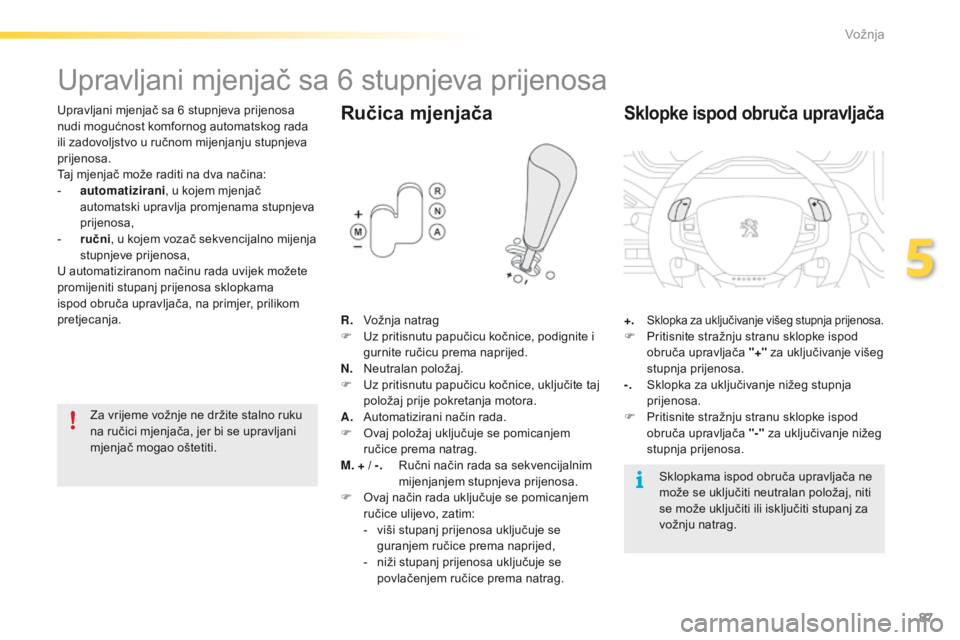

Upravljani mjenjač sa 6 stupnjeva prijenosa
Upravljani mjenjač sa 6 stupnjeva prijenosa
nudi mogućnost komfornog automatskog rada
ili zadovoljstvo u ručnom mijenjanju stupnjeva
prijenosa.
Taj mjenjač može raditi na dva načina:
-
au
tomatizirani , u kojem mjenjač
automatski upravlja promjenama stupnjeva
prijenosa,
-
ru
čni, u kojem vozač sekvencijalno mijenja
stupnjeve prijenosa,
U automatiziranom načinu rada uvijek možete
promijeniti stupanj prijenosa sklopkama
ispod obruča upravljača, na primjer, prilikom
pretjecanja.Ručica mjenjača
R. Vožnja natrag
F Uz p ritisnutu papučicu kočnice, podignite i
gurnite ručicu prema naprijed.
N.
Ne
utralan položaj.
F
Uz p
ritisnutu papučicu kočnice, uključite taj
položaj prije pokretanja motora.
A.
Au
tomatizirani način rada.
F
Ov
aj položaj uključuje se pomicanjem
ručice prema natrag.
M. + / -.
Ru
čni način rada sa sekvencijalnim
mijenjanjem stupnjeva prijenosa.
F
Ov
aj način rada uključuje se pomicanjem
ručice ulijevo, zatim:
-
vi
ši stupanj prijenosa uključuje se
guranjem ručice prema naprijed,
-
ni
ži stupanj prijenosa uključuje se
povlačenjem ručice prema natrag. +.
Sklopka za uključivanje višeg stupnja prijenosa.F Pritisnite stražnju stranu sklopke ispod
o
bruča upravljača "+" za uključivanje višeg
stupnja prijenosa.
-.
Sk
lopka za uključivanje nižeg stupnja
prijenosa.
F
Pr
itisnite stražnju stranu sklopke ispod
obruča upravljača "-" za uključivanje nižeg
stupnja prijenosa.
Sklopke ispod obruča upravljača
Sklopkama ispod obruča upravljača ne
može se uključiti neutralan položaj, niti
se može uključiti ili isključiti stupanj za
vožnju natrag.
Za vrijeme vožnje ne držite stalno ruku
na ručici mjenjača, jer bi se upravljani
mjenjač mogao oštetiti.
5
Vožnja
Page 90 of 450

88
2008_hr_Chap05_conduite_ed01-2016
Prilikom uključivanja stupnja za vožnju
natrag, sustav emitira zvučni signal.Ako se motor ne pokrene:
Za brže ubrzavanje (na primjer, prilikom
pretjecanja drugog vozila), snažno
pritisnite papučicu gasa preko točke
otpora na kraju hoda papučice.
Prikaz na ploči s instrumentimaPokretanje motoraAutomatizirani način rada
Položaji ručice mjenjača
N. Neutral (neutralan položaj).
R. Re
verse (vožnja natrag).
1 2 3 4 5 6. Stupnjevi prijenosa u ručnom načinu.
AUTO.
Pa
li se nakon uključivanja
automatiziranog načina rada. Gasi
se nakon prelaska u ručni način.
F
Ak
o ova žaruljica bljeska (na
primjer, pri pokretanju motora),
morate pritisnuti papučicu
kočnice . F
Pr
ije pokretanja motora, postavite ručicu u
položaj N.
F
Do k
raja pritisnite papučicu kočnice.
F
Po
krenite motor.
-
ako žaruljica N bljeska
na ploči s instrumentima,
postavite ručicu u položaj
A
,
zatim u položaj N ,
F Uključite jedan od načina rada (položaj A -
a utomatizirani ili M - ručni) ili stupanj za
vožnju natrag (položaj R).
F
Ot
pustite parkirnu kočnicu.
F
Ot
pustite papučicu kočnice i ubrzajte.
Na ekranu na ploči s instrumentima prikazane
su oznake AUTO i 1, 1 ili R . F
Na
kon pokretanja motora, automatizirani
način rada uključuje se postavljanjem
ručice u položaj A .
Na ekranu na ploči s instrumentima
pali se oznaka AUTO i broj
uključenog stupnja prijenosa.
Mjenjač tada radi u automatiziranom načinu,
bez intervencija vozača. Mjenjač stalno
uključuje najprikladniji stupanj prijenosa ovisno
o sljedećim parametrima:
-
st
il vožnje,
-
pr
ofil ceste.
-
ak
o se prikaže poruka "Pritisnuti
papučicu kočnice" , snažnije
pritisnite papučicu kočnice.
Vožnja
