PEUGEOT 2008 2020 Bruksanvisningar (in Swedish)

169
Om ett fel uppstår
8kvalificerad verkstad om du behöver byta ut
denna typ av lampa.
Rör inte vid LED- eller Full LED-strålkastare.
Risk för elstötar!

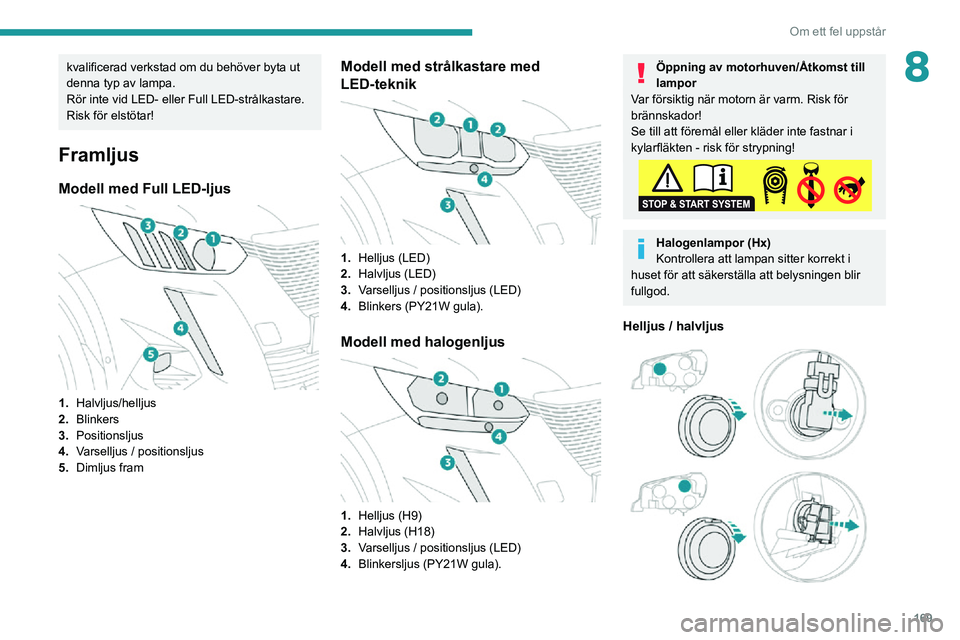

Framljus
Modell med Full LED-ljus

1.Halvljus/helljus
2. Blinkers
3. Positionsljus
4. Varselljus / positionsljus
5. Dimljus fram
Modell med strålkastare med
LED-teknik


1. Helljus (LED)
2. Halvljus (LED)
3.
Varselljus / positionsljus (LED)
4. Blinkers (PY21W gula).
Modell med halogenljus

1.Helljus (H9)
2. Halvljus (H18)
3. Varselljus / positionsljus (LED)
4. Blinkersljus (PY21W gula).
Öppning av motorhuven/Åtkomst till
lampor
Var försiktig när motorn är varm. Risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
kylarfläkten - risk för strypning!
Halogenlampor (Hx)
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.
Helljus / halvljus

170
Om ett fel uppstår

► Öppna handskfacket.► Tryck på mitthandtaget på säkringsboxens lock.► Sänk ned locket helt.► Dra ut tången från dess plats.
Byta säkring
Innan du byter ut en säkring måste du:► Identifiera orsaken till felet och åtgärda detta.► Stäng av all strömförbrukning.► Se till att bilen står stilla och slå ifrån tändningen.► Identifiera den trasiga säkringen med hjälp av befintliga säkringstabeller och
kopplingsscheman.
Vid byte av en säkring är det viktigt att:
► Använd specialtången för att dra ut säkringen och kontrollera om den är hel eller inte.► Alltid byta en defekt säkring mot en säkring med samma amperetal (samma färg). Om
en annan ampertal används kan det leda till
funktionsfel - brandrisk!
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en PEUGEOT auktoriserad

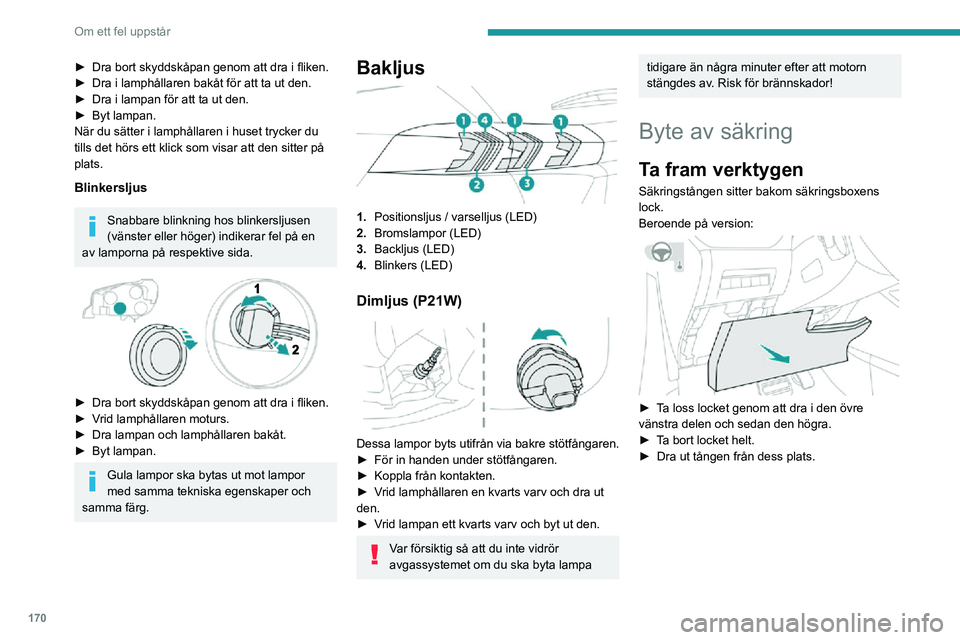

► Dra bort skyddskåpan genom att dra i fliken.► Dra i lamphållaren bakåt för att ta ut den.► Dra i lampan för att ta ut den.► Byt lampan.När du sätter i lamphållaren i huset trycker du
tills det hörs ett klick som visar att den sitter på
plats.
Blinkersljus
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.


► Dra bort skyddskåpan genom att dra i fliken.► Vrid lamphållaren moturs.
► Dra lampan och lamphållaren bakåt.► Byt lampan.
Gula lampor ska bytas ut mot lampor
med samma tekniska egenskaper och
samma färg.
Bakljus

1. Positionsljus / varselljus (LED)
2. Bromslampor (LED)
3.
Backljus (LED)
4. Blinkers (LED)
Dimljus (P21W)

Dessa lampor byts utifrån via bakre stötfångaren.► För in handen under stötfångaren.► Koppla från kontakten.► Vrid lamphållaren en kvarts varv och dra ut den.► Vrid lampan ett kvarts varv och byt ut den.
Var försiktig så att du inte vidrör
avgassystemet om du ska byta lampa
tidigare än några minuter efter att motorn
stängdes av. Risk för brännskador!
Byte av säkring
Ta fram verktygen
Säkringstången sitter bakom säkringsboxens
lock.
Beroende på version:


► Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.► Ta bort locket helt.► Dra ut tången från dess plats.

171
Om ett fel uppstår
8

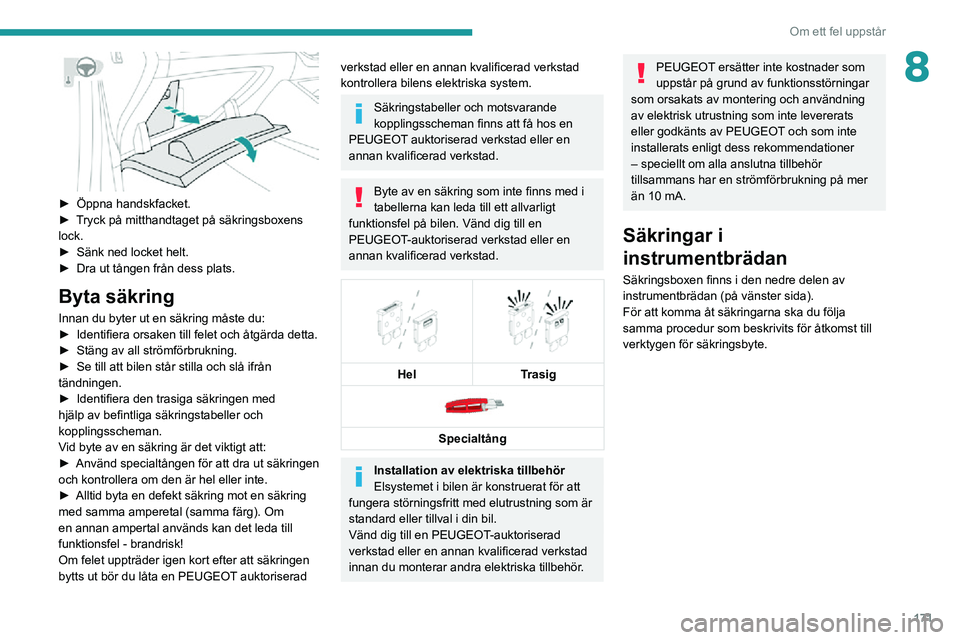

► Öppna handskfacket.► Tryck på mitthandtaget på säkringsboxens lock.► Sänk ned locket helt.► Dra ut tången från dess plats.
Byta säkring
Innan du byter ut en säkring måste du:► Identifiera orsaken till felet och åtgärda detta.► Stäng av all strömförbrukning.► Se till att bilen står stilla och slå ifrån tändningen.► Identifiera den trasiga säkringen med hjälp av befintliga säkringstabeller och
kopplingsscheman.
Vid byte av en säkring är det viktigt att:
► Använd specialtången för att dra ut säkringen och kontrollera om den är hel eller inte.► Alltid byta en defekt säkring mot en säkring med samma amperetal (samma färg). Om
en annan ampertal används kan det leda till
funktionsfel - brandrisk!
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en PEUGEOT auktoriserad
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elektriska system.
Säkringstabeller och motsvarande
kopplingsscheman finns att få hos en
PEUGEOT auktoriserad verkstad eller en
annan kvalificerad verkstad.
Byte av en säkring som inte finns med i
tabellerna kan leda till ett allvarligt
funktionsfel på bilen. Vänd dig till en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.




Hel Trasig

Specialtång
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
Säkringar i
instrumentbrädan
Säkringsboxen finns i den nedre delen av
instrumentbrädan (på vänster sida).
För att komma åt säkringarna ska du följa
samma procedur som beskrivits för åtkomst till
verktygen för säkringsbyte.

172
Om ett fel uppstår
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.

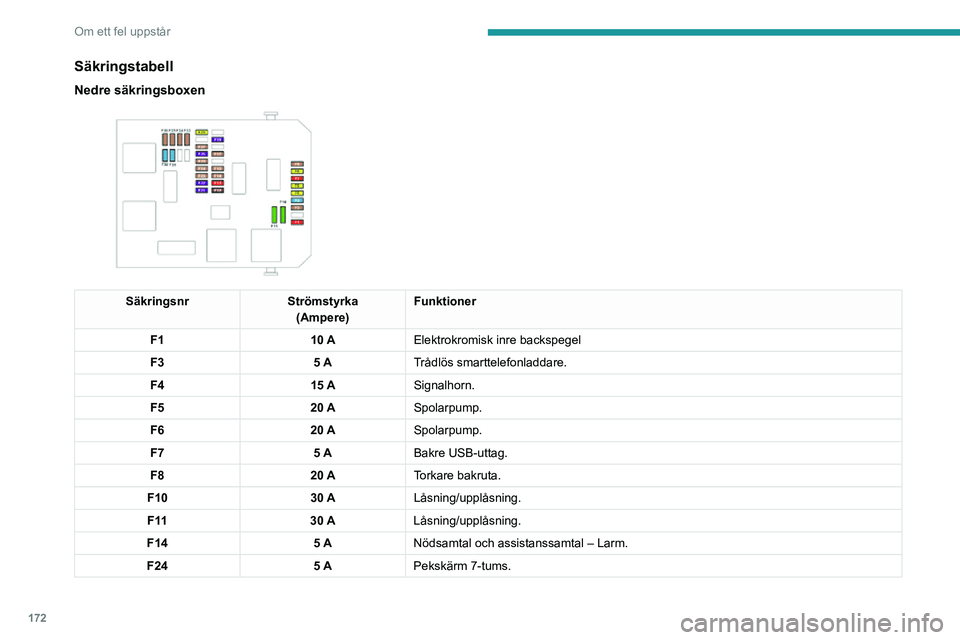

Säkringstabell
Nedre säkringsboxen

SäkringsnrStrömstyrka
(Ampere) Funktioner
F1 10 AElektrokromisk inre backspegel
F3 5 ATrådlös smarttelefonladdare.
F4 15 ASignalhorn.
F5 20 ASpolarpump.
F6 20 ASpolarpump.
F7 5 ABakre USB-uttag.
F8 20 ATorkare bakruta.
F10 30 ALåsning/upplåsning.
F 11 30 ALåsning/upplåsning.
F14 5 ANödsamtal och assistanssamtal – Larm.
F24 5 APekskärm 7-tums.

173
Om ett fel uppstår

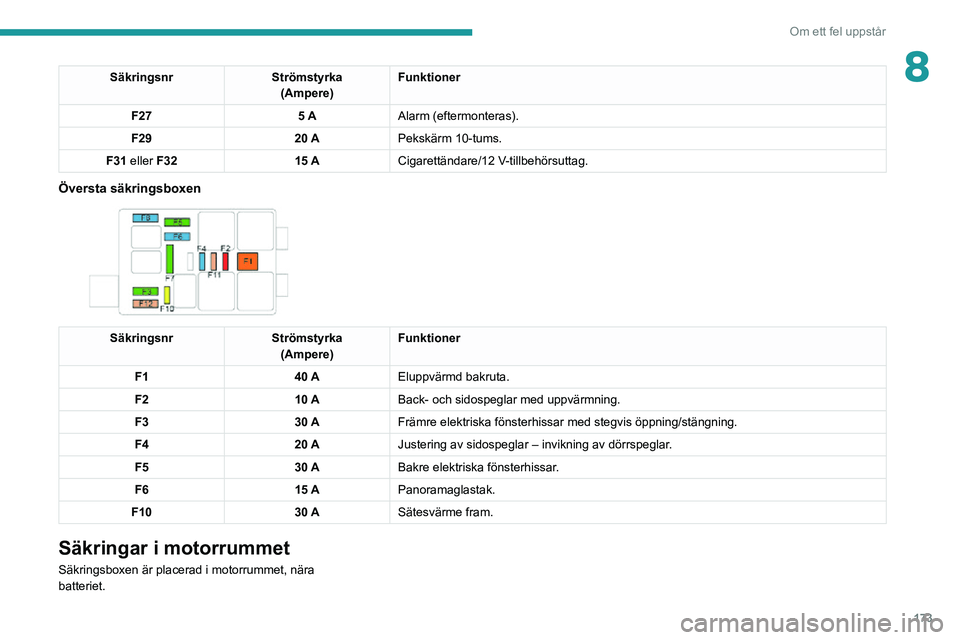

8SäkringsnrStrömstyrka
(Ampere) Funktioner
F27 5 AAlarm (eftermonteras).
F29 20 APekskärm 10-tums.
F31 eller F32 15 ACigarettändare/12 V-tillbehörsuttag.
Översta säkringsboxen

Säkringsnr Strömstyrka
(Ampere) Funktioner
F1 40 AEluppvärmd bakruta.
F2 10 ABack- och sidospeglar med uppvärmning.
F3 30 AFrämre elektriska fönsterhissar med stegvis öppning/stängnin\
g.
F4 20 AJustering av sidospeglar – invikning av dörrspeglar.
F5 30 ABakre elektriska fönsterhissar.
F6 15 APanoramaglastak.
F10 30 ASätesvärme fram.
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.

174
Om ett fel uppstår
12 V-batteri/
tillbehörsbatteri
Tillvägagångssätt för att starta motorn med hjälp av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Dessa batterier innehåller skadliga
substanser (svavelsyra och bly).
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
inte under några omständigheter kastas i
hushållssoporna.
Ta med använda fjärrkontrollbatterier och
bilbatterier till en speciell insamlingsplats.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all eventuell risk för explosion eller
brand.
Tvätta händerna när du är klar med dessa
åtgärder.

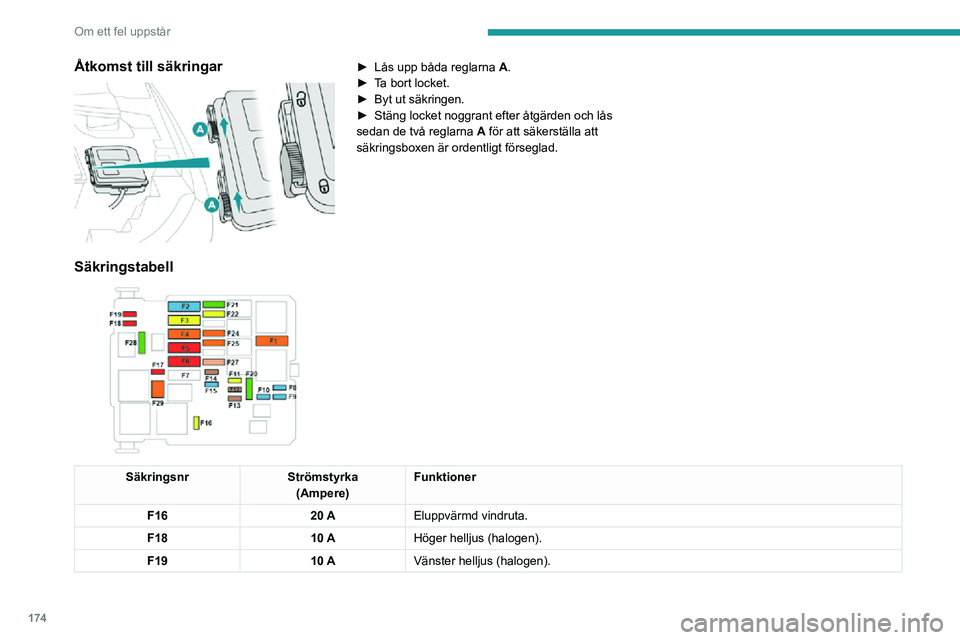

Åtkomst till säkringar

► Lås upp båda reglarna A.► Ta bort locket.► Byt ut säkringen.► Stäng locket noggrant efter åtgärden och lås sedan de två reglarna A för att säkerställa att säkringsboxen är ordentligt förseglad.
Säkringstabell

Säkringsnr Strömstyrka
(Ampere) Funktioner
F16 20 AEluppvärmd vindruta.
F18 10 AHöger helljus (halogen).
F19 10 AVänster helljus (halogen).

175
Om ett fel uppstår

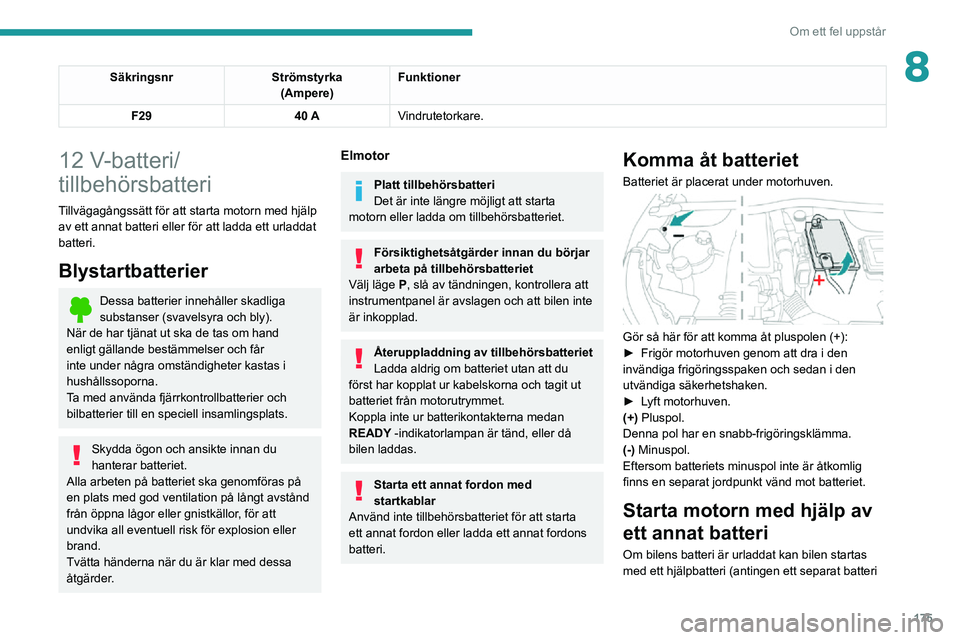

8SäkringsnrStrömstyrka
(Ampere) Funktioner
F29 40 AVindrutetorkare.
12 V-batteri/
tillbehörsbatteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Dessa batterier innehåller skadliga
substanser (svavelsyra och bly).
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
inte under några omständigheter kastas i
hushållssoporna.
Ta med använda fjärrkontrollbatterier och
bilbatterier till en speciell insamlingsplats.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all eventuell risk för explosion eller
brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Elmotor
Platt tillbehörsbatteri
Det är inte längre möjligt att starta
motorn eller ladda om tillbehörsbatteriet.
Försiktighetsåtgärder innan du börjar
arbeta på tillbehörsbatteriet
Välj läge P, slå av tändningen, kontrollera att
instrumentpanel är avslagen och att bilen inte
är inkopplad.
Återuppladdning av tillbehörsbatteriet
Ladda aldrig om batteriet utan att du
först har kopplat ur kabelskorna och tagit ut
batteriet från motorutrymmet.
Koppla inte ur batterikontakterna medan
READY
-indikatorlampan är tänd, eller då bilen laddas.
Starta ett annat fordon med
startkablar
Använd inte tillbehörsbatteriet för att starta
ett annat fordon eller ladda ett annat fordons
batteri.
Komma åt batteriet
Batteriet är placerat under motorhuven.

Gör så här för att komma åt pluspolen (+):► Frigör motorhuven genom att dra i den invändiga frigöringsspaken och sedan i den
utvändiga säkerhetshaken.
► Lyft motorhuven.(+) Pluspol.
Denna pol har en snabb-frigöringsklämma.
(-) Minuspol.
Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt vänd mot batteriet.
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri

176
Om ett fel uppstår

► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
► Kontrollera att laddarens kablar är i gott skick.► Lyft upp plastkåpan på pluspolen (+), om bilen har en sådan.► Anslut laddare B:s kablar så här:• den röda pluskabeln (+) till pluspolen (+) på batteriet A,• den svarta minuskabeln (-) till jordpunkten C
på bilen.
► I slutet av laddningen: stäng av laddaren B innan du kopplar loss kablarna från batteriet A.
24V
12V
-+

Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning som är kopplad till Stop &
Start-systemet.
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.


► Lyft upp plastkåpan på pluspolen (+), om bilen har en sådan.► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade
metalldelen), sedan till pluspolen (+) på hjälpbatteriet B eller på boostern.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C.► Starta motorn på bilen där hjälpbatteriet sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
► Vänta tills den återgår till tomgång.► Ta loss startkablarna i motsatt
ordningsföljd .
► Sätt tillbaka plastkåpan på pluspolen (+), om bilen har en sådan.► Låt motorn vara igång, med stillastående bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan påverka
en del av bilens funktioner.
Försök aldrig att starta en bil med
automatlåda genom att skjuta fram bilen.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
– vid användning av bilen enbart till korta resor;– om bilen inte ska användas på flera veckor .Vänd dig till en PEUGEOT-auktoriserad verkstad
eller en annan kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
► Slå av tändningen.► Stäng av alla elförbrukare (bilradio, belysning, vindrutetorkare etc.).

177
Om ett fel uppstår
8

► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
► Kontrollera att laddarens kablar är i gott skick.► Lyft upp plastkåpan på pluspolen (+), om bilen har en sådan.► Anslut laddare B:s kablar så här:• den röda pluskabeln (+) till pluspolen (+) på batteriet A,• den svarta minuskabeln (-) till jordpunkten C
på bilen.
► I slutet av laddningen: stäng av laddaren B innan du kopplar loss kablarna från batteriet A.
24V
12V
-+

Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning som är kopplad till Stop &
Start-systemet.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en PEUGEOT-
verkstad eller en annan kvalificerad verkstad
kontrollera att de interna delarna är oskadda
och att det inte finns sprickor i behållaren,
som kan leda till läckage av giftig och
frätande syra.
Koppla ifrån batteriet
För att bibehålla en tillräcklig laddning så att
motorn kan startas, rekommenderar vi att du
kopplar ur batteriet om bilen ska stå oanvänd
under långa perioder.
Innan batteriet kopplas ur:
► Stäng alla öppningsbara delar (dörrar , baklucka, rutor, tak).► Stäng av alla elförbrukare (bilradio, ljus, torkare etc.).► Stäng av tändningen och vänta i minst 4 minuter.
Det räcker att du kopplar ifrån pluspolen (+) på
batteriet.
Kabelsko med snabbkoppling
Urkoppling av pluspolen (+)

► Beroende på utrustning, lyft plastlocket över pluspolen (+).► Lyft upp reglaget A maximalt för att lossa
klämman B.
► Ta bort klämman B genom att lyfta upp den.
Återanslutning av pluspolen (+)

► Lyft upp reglaget A maximalt.

178
Om ett fel uppstår
Ta fram verktygen
Se motsvarande avsnitt för mer information om
åtkomst till verktygssatsen.
Bogsering av bilen
För att komma åt den främre skruvgängen:
► Sätt tillbaka den öppna klämman B på
pluspolen (+).
► Tryck ned klämman B så långt det går.► Lås klämman B genom att sänka ned
reglaget A.
► Beroende på utrustning, sänk ned plastlocket över pluspolen (+).
Tryck inte för hårt på reglaget eftersom
det är omöjligt att låsa om klämman är
felplacerad. Börja i så fall om från början.
Efter återinkoppling
När batteriet har anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om lättare störningar kvarstår efter dessa
åtgärder ska du kontakta en PEUGEOT-
auktoriserad verkstad eller en annan kvalificerad
verkstad.
Återställ viss utrustning med hänvisning till
relevant avsnitt:
– Fjärrkontroll eller elektronisk nyckel (beroende på version).– Soltak och elektrisk skyddsgardin.– Elektriska fönsterhissar .– Datum och tid.– Förinställda radiostationer .
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
Om så är fallet kommer systemet endast
att vara tillgängligt igen efter en period när
fordonet kontinuerlig varit stillastående,
en period vars varaktighet beror på
utetemperaturen och laddningsläget för
batteriet (upp till ca 8 timmar).
Bogsera bilen
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land
där du befinner dig.
Kontrollera att dragfordonets vikt är högre än
det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt körkort
med sig.
Vid bogsering med bilen stående på fyra hjul
måste alltid en godkänd dragstång användas.
Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
Professionell bärgare måste anlitas:– Om bilen har fått motorstopp på motorväg eller motortrafikled.
– Om det inte går att ställa växellådan i friläge, lossa rattlåset eller lossa
parkeringsbromsen.
– Om det inte går att att bogsera en bil med automatväxellåda med motorn igång.– Vid bogsering med bara två hjul på marken.– Om bilen är fyrhjulsdriven.– Om bilen inte har en godkänd dragstång.
Innan du bogserar bilen är det viktigt att
sätta hjulen i frikopplat läge.
Se motsvarande avsnitt för mer information
om att Ändra till frikoppling av hjul .
Elmotor
Ett elfordon får aldrig användas för
vägtransporter.
Det kan till exempel användas för att blockera
ett område.
