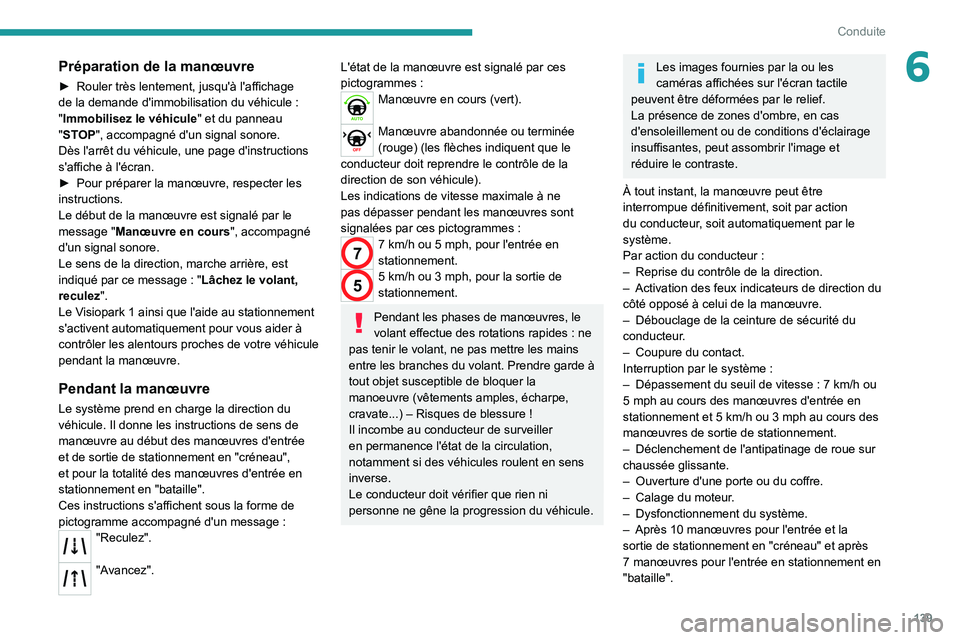

139
Conduite
6Préparation de la manœuvre
► Rouler très lentement, jusqu'à l'affichage
de la demande d'immobilisation du véhicule :
"Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
►

Pour préparer la manœuvre, respecter les
instructions.
Le début de la manœuvre est signalé par le
message "

Manœuvre en cours", accompagné
d'un signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message
: "Lâchez le volant,
reculez".
Le Visiopark 1 ainsi que l'aide au stationnement
s'activent automatiquement pour vous aider à
contrôler les alentours proches de votre véhicule
pendant la manœuvre.
Pendant la manœuvre
Le système prend en charge la direction du
véhicule. Il donne les instructions de sens de
manœuvre au début des manœuvres d'entrée
et de sortie de stationnement en "créneau",
et pour la totalité des manœuvres d'entrée en
stationnement en "bataille".
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message
:
"Reculez".
"Avancez".
L'état de la manœuvre est signalé par ces
pictogrammes :
Manœuvre en cours (vert).
Manœuvre abandonnée ou terminée
(rouge) (les flèches indiquent que le
conducteur doit reprendre le contrôle de la
direction de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manœuvres sont
signalées par ces pictogrammes
:
77 km/h ou 5 mph, pour l'entrée en
stationnement.
55 km/h ou 3 mph, pour la sortie de
stationnement.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...) – Risques de blessure
!
Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en sens
inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du véhicule.
Les images fournies par la ou les
caméras affichées sur l'écran tactile
peuvent être déformées par le relief.
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peut assombrir l'image et
réduire le contraste.
À tout instant, la manœuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système.
Par action du conducteur
:
–

Reprise du contrôle de la direction.
–


Activation des feux indicateurs de direction du
côté opposé à celui de la manœuvre.
–


Débouclage de la ceinture de sécurité du
conducteur

.
–

Coupure du contact.
Interruption par le système

:
–

Dépassement du seuil de vitesse
: 7 km/h ou
5

mph au cours des manœuvres d'entrée en
stationnement et 5
km/h ou 3 mph au cours des
manœuvres de sortie de stationnement.
–

Déclenchement de l'antipatinage de roue sur
chaussée glissante.
–


Ouverture d'une porte ou du coffre.
–


Calage du moteur
.
–

Dysfonctionnement du système.
–


Après 10
manœuvres pour l'entrée et la
sortie de stationnement en "créneau" et après
7

manœuvres pour l'entrée en stationnement en
"bataille".

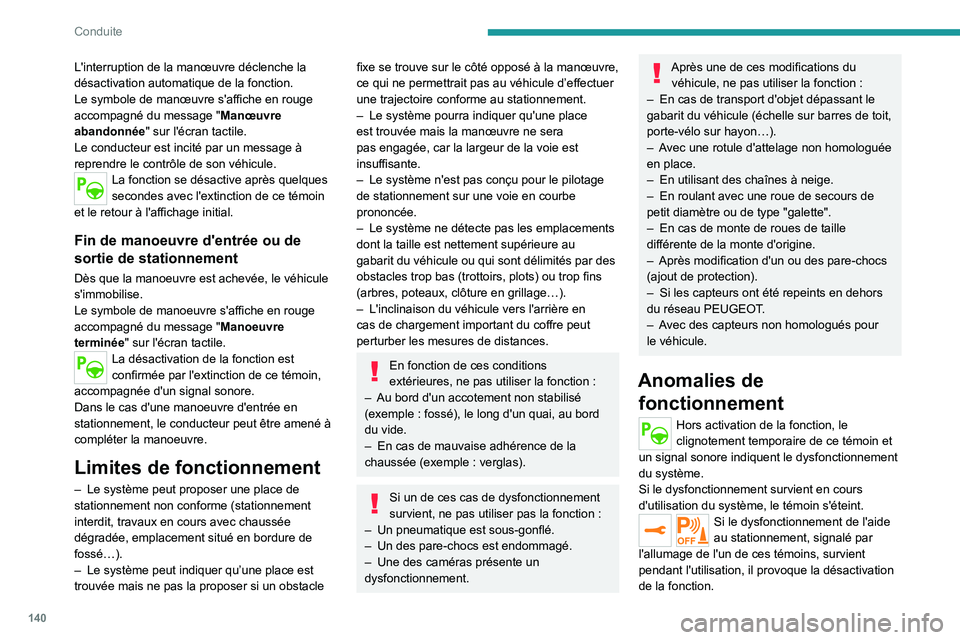

140
Conduite
L'interruption de la manœuvre déclenche la
désactivation automatique de la fonction.
Le symbole de manœuvre s'affiche en rouge
accompagné du message "Manœuvre
abandonnée" sur l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après quelques
secondes avec l'extinction de ce témoin
et le retour à l'affichage initial.
Fin de manoeuvre d'entrée ou de
sortie de stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
Le symbole de manoeuvre s'affiche en rouge
accompagné du message " Manoeuvre
terminée" sur l'écran tactile.
La désactivation de la fonction est
confirmée par l'extinction de ce témoin,
accompagnée d'un signal sonore.
Dans le cas d'une manoeuvre d'entrée en
stationnement, le conducteur peut être amené à
compléter la manoeuvre.
Limites de fonctionnement
– Le système peut proposer une place de
stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure de
fossé…).
–

Le système peut indiquer qu’une place est
trouvée mais ne pas la proposer si un obstacle
fixe se trouve sur le côté opposé à la manœuvre,
ce qui ne permettrait pas au véhicule d’effectuer
une trajectoire conforme au stationnement.
–

Le système pourra indiquer qu'une place
est trouvée mais la manœuvre ne sera
pas engagée, car la largeur de la voie est
insuffisante.
–


Le système n'est pas conçu pour le pilotage
de stationnement sur une voie en courbe
prononcée.
–


Le système ne détecte pas les emplacements
dont la taille est nettement supérieure au
gabarit du véhicule ou qui sont délimités par des
obstacles trop bas (trottoirs, plots) ou trop fins
(arbres, poteaux, clôture en grillage…).
–


L'inclinaison du véhicule vers l'arrière en
cas de chargement important du coffre peut
perturber les mesures de distances.
En fonction de ces conditions
extérieures, ne pas utiliser la fonction :
–

Au bord d'un accotement non stabilisé
(exemple

: fossé), le long d'un quai, au bord
du vide.
–

En cas de mauvaise adhérence de la
chaussée (exemple

: verglas).
Si un de ces cas de dysfonctionnement
survient, ne pas utiliser pas la fonction :
–

Un pneumatique est sous-gonflé.
–


Un des pare-chocs est endommagé.
–


Une des caméras présente un
dysfonctionnement.
Après une de ces modifications du véhicule, ne pas utiliser la fonction :
–

En cas de transport d'objet dépassant le
gabarit du véhicule (échelle sur barres de toit,
porte-vélo sur hayon…).
–


A

vec une rotule d'attelage non homologuée
en place.
–

En utilisant des chaînes à neige.
–


En roulant avec une roue de secours de
petit diamètre ou de type "galette".
–


En cas de monte de roues de taille
différente de la monte d'origine.
–


Après modification d'un ou des pare-chocs
(ajout de protection).
–


Si les capteurs ont été repeints en dehors
du réseau PEUGEOT

.
–

A

vec des capteurs non homologués pour
le véhicule.
Anomalies de fonctionnement
Hors activation de la fonction, le
clignotement temporaire de ce témoin et
un signal sonore indiquent le dysfonctionnement
du système.
Si le dysfonctionnement survient en cours
d'utilisation du système, le témoin s'éteint.
Si le dysfonctionnement de l'aide
au stationnement, signalé par
l'allumage de l'un de ces témoins, survient
pendant l'utilisation, il provoque la désactivation
de la fonction.

141
Conduite
6En cas de dysfonctionnement, faire vérifier le
système par le réseau PEUGEOT ou par un
atelier qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consulter le
réseau PEUGEOT ou un atelier qualifié.
Full Park Assist
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .
Ce système apporte une assistance active au
stationnement aux véhicules équipés d'une
boîte de vitesses automatique EAT8 ou d'un
sélecteur de marche
: il détecte un espace de
stationnement libre en "créneau" ou en "bataille",
puis pilote le véhicule pour le garer sans
intervention du conducteur. Il permet également
de quitter un "créneau" automatiquement.
Le système contrôle la direction, le sens de
marche, l'accélération et le freinage. Il effectue
les mesures de places de stationnement
disponibles et les calculs de distances par
rapport aux obstacles à l'aide de 12
capteurs à
ultrasons implantés dans les pare-chocs avant et
arrière du véhicule.
Pour aider le conducteur à surveiller le bon
déroulement de la manœuvre, le système
déclenche automatiquement l'affichage du
Visiopark 1 et active l'aide au stationnement.


Pour démarrer l'assistance à l'approche
d'une zone de stationnement :
►

Réduire la vitesse du véhicule à 30
km/h
maximum.


► Appuyer sur le bouton situé sur le sélecteur
de vitesses ou, via l'écran tactile, sélectionner
Conduite


/ Véhicule >
Full Park Assist.
L'activation du système désactive la
Surveillance d'angles morts.
Déroulement
Une fois le système activé, les étapes suivantes
se succèdent :
–

Choix du type de manœuvre via l'écran tactile.
–


Recherche de place disponible.
–


Préparation de la manoeuvre.
–


Exécution de la manoeuvre.
–


Fin de la manoeuvre.
Désactiver le système est possible à tout
instant jusqu'au démarrage de la
manœuvre
: appuyer sur la flèche rouge
située au coin supérieur gauche de l'écran.
Full Park Assist n'est pas toujours en
mesure de réagir automatiquement et de
manière adéquate du fait des limites de
performance inhérentes au système.
La manœuvre reste sous la responsabilité du
conducteur, qui ne doit pas quitter le poste de
conduite et ne jamais chercher à bloquer le
bouton de contrôle du système.
La ceinture de sécurité du conducteur doit
rester bouclée durant la manœuvre.
Choix du type de
manoeuvre et recherche de
place
Selon que le véhicule a roulé ou non depuis la
mise du contact, la fonction propose l'entrée ou
la sortie de stationnement à l'écran tactile.

142
Conduite
► Sélectionner le type et le côté de manoeuvre
pour activer la recherche de place.
L'allumage de ce témoin confirme
l'activation.
Il est possible de modifier le type de manoeuvre
à tout instant, y compris pendant la phase de
recherche de place disponible.
►

Rouler à une distance comprise entre
0,50 et 1,50

m de la rangée de véhicules en
stationnement, sans dépasser 30
km/h, jusqu'à
ce que le système trouve une place disponible
(indiqué par OK à l'écran et un signal sonore).
La longueur d'une place en "créneau"
doit au minimum être celle de votre
véhicule majorée d'1
m.
La largeur d'une place en "bataille" doit au
minimum être celle de votre véhicule majorée
de 0,70
m.
Préparation de la
manoeuvre
► Rouler très lentement jusqu'à l'affichage
de la demande d'immobilisation du véhicule et
du panneau " ST
OP", accompagné d'un signal
sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
►

Pour préparer la manœuvre, appliquer
impérativement chacune de ces instructions.
Ce symbole s'affiche automatiquement
dès que l'instruction est mise en
application.
Une fois l'ensemble des instructions validées,
un nouvel écran s'affiche, signalant que vous
pouvez engager la manœuvre.
► Pour eng ager la manœuvre, appuyer
sur ce bouton.
►

T

out en maintenant l'appui sur le bouton,
relâcher progressivement la pédale de frein.
L'appui sur le bouton doit être
maintenu pendant la totalité de la
manœuvre.
Le début de la manœuvre est signalé par
l'affichage d'un écran avec le message
"Manœuvre en cours" accompagné d'un signal
sonore.
Le Visiopark 1 ainsi que l'aide au stationnement
s'activent automatiquement pour vous aider à
contrôler les alentours proches de votre véhicule
pendant toute la durée de la manœuvre.
Exécution de la manœuvre
Dès que le conducteur relâche la pédale de
frein, le système prend en charge de manière
autonome, le choix du sens de conduite, marche
avant ou marche arrière, l'accélération, le
freinage et le sens de direction.
L'état de la manœuvre est signalé par ces
pictogrammes
:
Manœuvre en cours.
Manœuvre interrompue.
Manœuvre terminée ou abandonnée (les
flèches blanches indiquent que le
conducteur doit reprendre le contrôle de son
véhicule).
Le sens de la manœuvre est signalé par ces
pictogrammes
:
Marche avant.
Marche arrière.
La flèche centrale est verte lorsque le véhicule
est en mouvement ou blanche pour indiquer le
sens de la manœuvre à venir.
Pendant toute la durée de la manœuvre,
signalée par le pictogramme " AUTO" de
couleur verte, le conducteur doit
impérativement maintenir l'appui sur le bouton
du sélecteur.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manœuvre (vêtements amples, écharpe,
cravate...) – Risque de blessure
!
En cas de décélération importante du
véhicule, les feux de stop peuvent
s'allumer.

143
Conduite
6Suspension / Reprise de la manoeuvre
À tout instant, la manœuvre peut être
interrompue temporairement, soit
automatiquement par le système en cas
de détection d'obstacle, soit par action du
conducteur. S'il perçoit un risque de danger,
le conducteur peut également interrompre
définitivement la manœuvre.
Pour suspendre la manœuvre, le conducteur
peut :
–

Relâcher l'appui sur le bouton de contrôle de
la fonction.
–


Appuyer sur la pédale de frein.
–


Reprendre le contrôle de la direction.
–


Modifier l'état de la boîte de vitesses (sauf
demande de passage en


P
).
La suspension de la manœuvre entraîne
l'immobilisation immédiate du véhicule.
Elle est confirmée par l'affichage de ce
pictogramme accompagné du message
"Manœuvre suspendue".
Reprise de la manœuvre, après levée des
conditions de suspension
:
►

Relâcher toutes commandes (pédale de frein,
bouton de contrôle de la fonction, volant, ...).
►


Appuyer de nouveau sur le bouton de
contrôle de la fonction.
Interruption définitive après suspension de la
manœuvre

:
►

Appuyer sur la pédale de frein et passer un
rapport.
Abandon de la manoeuvre
La manœuvre est abandonnée dans les
situations suivantes :
–

Absence d'action de la part du conducteur
dans les 30

secondes qui suivent une
suspension de la manœuvre.
–

Serrage volontaire du frein de stationnement.
–


Engagement du mode

P
de la boîte de
vitesses par le conducteur.
–

Débouclage de la ceinture de sécurité du
conducteur

.
–

Ouverture d'une porte ou du coffre.
–


Activation des feux indicateurs de direction du
côté opposé à celui de la manœuvre.
–


Dans certains cas, dès qu'une roue du
véhicule heurte un trottoir ou un obstacle bas.
–


Déclenchement de l'antipatinage de roue sur
chaussée glissante.
–


Calage du moteur
.
–

Insertion soudaine dans le champ de
manœuvre d'un obstacle non détecté par
le système avant le début de la manœuvre,
avec persistance de cet obstacle au-delà de
30

secondes.
–

Après 10
manœuvres pour l'entrée et la
sortie de stationnement en "créneau" et après
7
manœuvres pour l'entrée en stationnement en
"bataille".
–

Dysfonctionnement du système au cours de la
manœuvre.
L'abandon de la manœuvre déclenche le
freinage immédiat du véhicule et la désactivation
automatique de la fonction.
Ce pictogramme s'affiche accompagné du
message "Manœuvre abandonnée" sur
l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après quelques
secondes avec l'extinction de ce témoin
au combiné et le retour à l'affichage initial.
Le système engage automatiquement le mode

P

de la boîte de vitesses après un délai de
4

secondes.
Fin de la manœuvre
Dès que la manœuvre est achevée, le véhicule
s'immobilise.
Ce pictogramme s'affiche accompagné du
message "Manœuvre terminée" sur
l'écran tactile.
La désactivation de la fonction est
signalée par l'extinction de ce témoin au
combiné et le retour à l'affichage initial.
–

Dans le cas d'une manœuvre d'entrée en
stationnement, le conducteur peut être amené
à compléter la manœuvre. La boîte de vitesses
passe en

P au bout de 4 secondes après
l'achèvement de la manœuvre.
–

Dans le cas d'une manœuvre de sortie de
stationnement, en fin de manœuvre, la boîte
de vitesses passe en


N
. Le conducteur est
incité par un message et des pictogrammes à
reprendre le contrôle de son véhicule.

144
Conduite

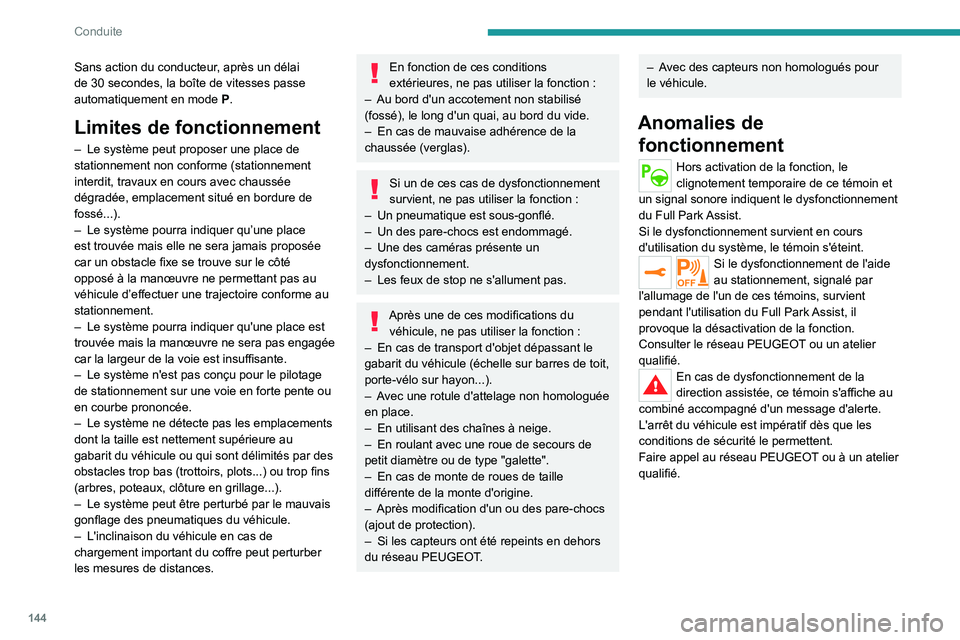

Sans action du conducteur, après un délai
de 30 secondes, la boîte de vitesses passe
automatiquement en mode P.
Limites de fonctionnement
– Le système peut proposer une place de
stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure de
fossé...).
–

Le système pourra indiquer qu’une place
est trouvée mais elle ne sera jamais proposée
car un obstacle fixe se trouve sur le côté
opposé à la manœuvre ne permettant pas au
véhicule d’effectuer une trajectoire conforme au
stationnement.
–


Le système pourra indiquer qu'une place est
trouvée mais la manœuvre ne sera pas engagée
car la largeur de la voie est insuffisante.
–


Le système n'est pas conçu pour le pilotage
de stationnement sur une voie en forte pente ou
en courbe prononcée.
–


Le système ne détecte pas les emplacements
dont la taille est nettement supérieure au
gabarit du véhicule ou qui sont délimités par des
obstacles trop bas (trottoirs, plots...) ou trop fins
(arbres, poteaux, clôture en grillage...).
–


Le système peut être perturbé par le mauvais
gonflage des pneumatiques du véhicule.
–


L'inclinaison du véhicule en cas de
chargement important du coffre peut perturber
les mesures de distances.
En fonction de ces conditions
extérieures, ne pas utiliser la fonction :
–

Au bord d'un accotement non stabilisé
(fossé), le long d'un quai, au bord du vide.
–


En cas de mauvaise adhérence de la
chaussée (verglas).
Si un de ces cas de dysfonctionnement
survient, ne pas utiliser la fonction :
–

Un pneumatique est sous-gonflé.
–


Un des pare-chocs est endommagé.
–


Une des caméras présente un
dysfonctionnement.
–


Les feux de stop ne s'allument pas.
Après une de ces modifications du véhicule, ne pas utiliser la fonction :
–

En cas de transport d'objet dépassant le
gabarit du véhicule (échelle sur barres de toit,
porte-vélo sur hayon...).
–


A

vec une rotule d'attelage non homologuée
en place.
–

En utilisant des chaînes à neige.
–


En roulant avec une roue de secours de
petit diamètre ou de type "galette".
–


En cas de monte de roues de taille
différente de la monte d'origine.
–


Après modification d'un ou des pare-chocs
(ajout de protection).
–


Si les capteurs ont été repeints en dehors
du réseau PEUGEOT

.
– Avec des capteurs non homologués pour
le véhicule.
Anomalies de fonctionnement
Hors activation de la fonction, le
clignotement temporaire de ce témoin et
un signal sonore indiquent le dysfonctionnement
du Full Park Assist.
Si le dysfonctionnement survient en cours
d'utilisation du système, le témoin s'éteint.
Si le dysfonctionnement de l'aide
au stationnement, signalé par
l'allumage de l'un de ces témoins, survient
pendant l'utilisation du Full Park Assist, il
provoque la désactivation de la fonction.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.

Depuis plus de 20 ans, le partenariat PEUGEOT TOTAL sait repousser les
limites de la performance pour obtenir des succès dans les conditions les plus
0047
00330052
0046004B0052004C0056004C0003
00030034

003800240035
0050005200570048
T QUARTZ pr
eff ets du temps
0037000300340038-4829.6
0047 00030035 00090027
00530052005800550003
005300480055005000480057
20003
0048
PEUGEO & T
UN P ARTENARIA
DE LA PERF
!

146
Informations pratiques
Compatibilité des
carburants

Carburants essence conformes à la norme
EN228 contenant respectivement jusqu'à 5 % et
10
% d'éthanol.

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...) est
formellement prohibée (risques
d'endommagement du moteur et du circuit de
carburant).
Seule l'utilisation d'additifs carburants
respectant les normes B715001
(essence) ou B715000 (Diesel) est autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15
°C
(+5
°F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : environ 44 litres
(Essence) ou 41 litres (Diesel).
Niveau de réserve
: 5 litres environ.
Niveau mini de carburant
Lorsque le niveau mini du réservoir est
atteint, ce témoin s'allume au combiné,
accompagné de l'affichage d'un message et d'un
signal sonore. Au premier allumage, il reste
environ 5
litres de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant, ce
signal sonore et l'affichage du message d'alerte
sont répétés à une fréquence d'autant plus
élevée que le niveau de carburant se rapproche
de "0".
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.
Remplissage
Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte par
la jauge de carburant.
L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à

147
Informations pratiques
7fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité :
►

Arrêter impérativement le moteur
.


► Véhicule déverrouillé, appuyer sur la partie
arrière-centrale de la trappe pour l'ouvrir .
►

Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette collée sur la trappe).
►


T
ourner le bouchon vers la gauche.
►

Retirer le bouchon et le poser sur son
support (sur la trappe).
►


Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
►


Effectuer l'opération de remplissage.
Ne pas insister au-delà de la troisième
coupure du pistolet, ceci pourrait engendrer
des dysfonctionnements.
►
Remettre le bouchon en place.
►


Le tourner vers la droite.
►


Pousser la trappe à carburant pour la
refermer

.
En cas d'introduction de carburant non
conforme à la motorisation du véhicule,
la vidange du réservoir est indispensable
avant le démarrage du moteur.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que le pistolet à essence
sans plomb.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur
apparaît lorsque le bouchon est retiré.
Fonctionnement

Lors de son introduction dans le réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau PEUGEOT si le véhicule est adapté
au matériel de distribution des pays traversés.

148
Informations pratiques
Système de charge
(Électrique)
Circuit électrique 400 V
Le circuit électrique de traction, d'une tension
d'environ 400 V, est identifié par des câbles de
couleur orange et ses éléments repérés par ce
symbole
:


Le système de motorisation du véhicule
électrique peut être chaud pendant
l'utilisation du véhicule et après avoir coupé le
contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe.
Toute intervention ou modification sur le
système électrique du véhicule (batterie
de traction, connecteurs, câbles orange
et composants visibles de l'intérieur ou de
l'extérieur) est strictement interdite
- Risques
de brûlure grave ou de choc électrique
(court-circuit) pouvant entraîner la mort
(électrocution) !
En cas de problème, toujours faire appel au
réseau PEUGEOT ou à un atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc
En cas d’accident ou de choc sur
le soubassement du véhicule, le circuit
électrique ou la batterie de traction peuvent
être sérieusement endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au plus vite au réseau PEUGEOT
ou à un atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type électrique.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment avant et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!
