PEUGEOT 2008 2020 Omistajan Käsikirja (in Finnish)

9

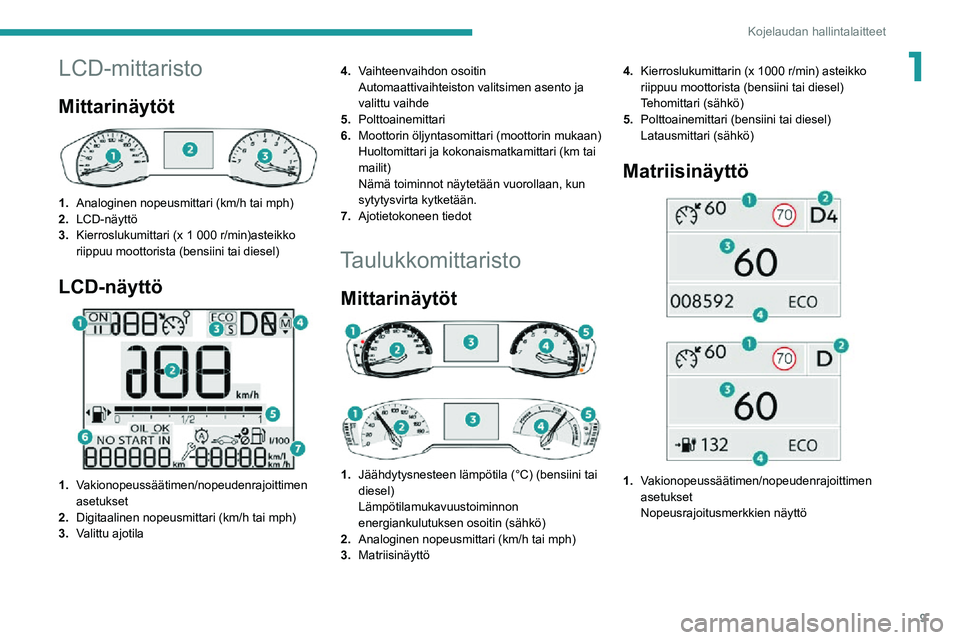

Kojelaudan hallintalaitteet
1LCD-mittaristo
Mittarinäytöt

1.Analoginen nopeusmittari (km/h tai mph)
2. LCD-näyttö
3.
Kierroslukumittari (x 1 000 r/min)asteikko riippuu moottorista (bensiini tai diesel)
LCD-näyttö

1. Vakionopeussäätimen/nopeudenrajoittimen
asetukset
2. Digitaalinen nopeusmittari (km/h tai mph)
3. Valittu ajotila 4.
Vaihteenvaihdon osoitin
Automaattivaihteiston valitsimen asento ja
valittu vaihde
5. Polttoainemittari
6. Moottorin öljyntasomittari (moottorin mukaan)
Huoltomittari ja kokonaismatkamittari (km tai
mailit)
Nämä toiminnot näytetään vuorollaan, kun
sytytysvirta kytketään.
7. Ajotietokoneen tiedot
Taulukkomittaristo
Mittarinäytöt



1. Jäähdytysnesteen lämpötila (°C) (bensiini tai
diesel)
Lämpötilamukavuustoiminnon
energiankulutuksen osoitin (sähkö)
2. Analoginen nopeusmittari (km/h tai mph)
3. Matriisinäyttö 4.
Kierroslukumittarin (x 1000 r/min) asteikko
riippuu moottorista (bensiini tai diesel)
Tehomittari (sähkö)
5. Polttoainemittari (bensiini tai diesel)
Latausmittari (sähkö)
Matriisinäyttö


1.Vakionopeussäätimen/nopeudenrajoittimen
asetukset
Nopeusrajoitusmerkkien näyttö

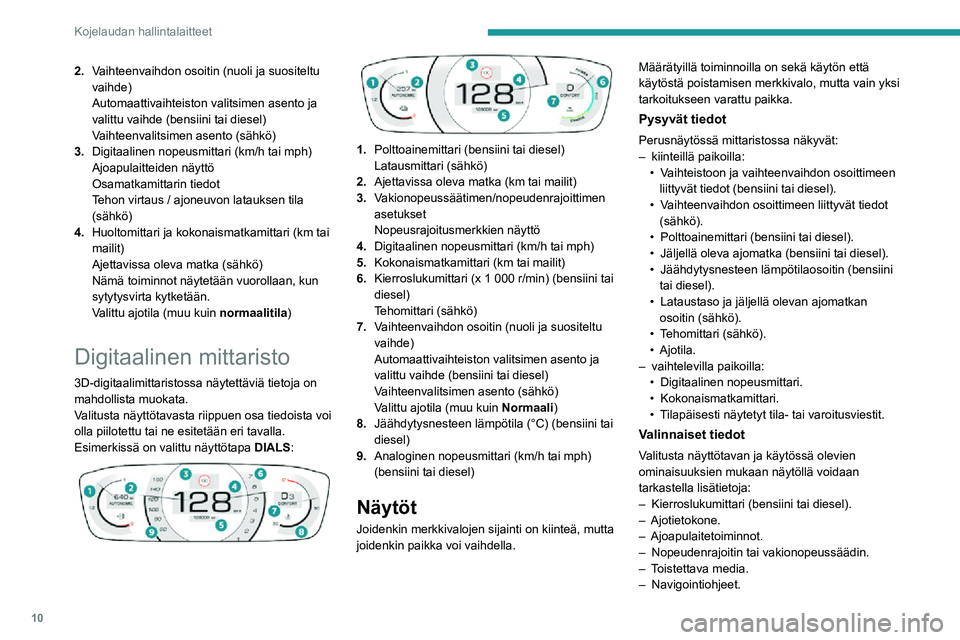

10
Kojelaudan hallintalaitteet
– Analoginen nopeusmittari.– Moottoritiedot (G-mittarit, tehomittarit, ahtopaine, vääntömomentti) Sport-tilassa.– Tehon virtaus (sähkö).
Mittariston mukauttaminen
Mallin mukaan mittariston ulkonäkö voi olla
mukautettavissa (väri ja/tai näyttötapa).
Näytön kieli ja yksiköt
Nämä riippuvat kosketusnäytön
asetuksista.
Kun matkustat ulkomailla, nopeuden
näyttöyksikön on oltava kyseisen maan
virallinen yksikkö (kilometreinä km/h tai
maileina mph).
Turvallisuussyistä nämä säädöt on tehtävä auton ollessa pysäytettynä.
Näyttövärin valinta
(PEUGEOT Connect Nav-laitteiston kanssa)
Mallin mukaan mittariston väriteema riippuu
järjestelmälle valitusta väriteemasta.
►  Paina kosketusnäytön palkista Asetukset .►  Valitse Väriteemat .►  Valitse näyttöväri ja vahvista se painamalla OK.
2.Vaihteenvaihdon osoitin (nuoli ja suositeltu
vaihde)
Automaattivaihteiston valitsimen asento ja
valittu vaihde (bensiini tai diesel)
Vaihteenvalitsimen asento (sähkö)
3. Digitaalinen nopeusmittari (km/h tai mph)
Ajoapulaitteiden näyttö
Osamatkamittarin tiedot
Tehon virtaus / ajoneuvon latauksen tila
(sähkö)
4. Huoltomittari ja kokonaismatkamittari (km tai
mailit)
Ajettavissa oleva matka (sähkö)
Nämä toiminnot näytetään vuorollaan, kun
sytytysvirta kytketään.
Valittu ajotila (muu kuin normaalitila)
Digitaalinen mittaristo
3D-digitaalimittaristossa näytettäviä tietoja on
mahdollista muokata.
Valitusta näyttötavasta riippuen osa tiedoista voi
olla piilotettu tai ne esitetään eri tavalla.
Esimerkissä on valittu näyttötapa DIALS:




1. Polttoainemittari (bensiini tai diesel)
Latausmittari (sähkö)
2. Ajettavissa oleva matka (km tai mailit)
3. Vakionopeussäätimen/nopeudenrajoittimen
asetukset
Nopeusrajoitusmerkkien näyttö
4. Digitaalinen nopeusmittari (km/h tai mph)
5. Kokonaismatkamittari (km tai mailit)
6.
Kierroslukumittari (x 1 000 r/min) (bensiini tai diesel)
Tehomittari (sähkö)
7. Vaihteenvaihdon osoitin (nuoli ja suositeltu
vaihde)
Automaattivaihteiston valitsimen asento ja
valittu vaihde (bensiini tai diesel)
Vaihteenvalitsimen asento (sähkö)
Valittu ajotila (muu kuin Normaali)
8. Jäähdytysnesteen lämpötila (°C) (bensiini tai
diesel)
9. Analoginen nopeusmittari (km/h tai mph)
(bensiini tai diesel)
Näytöt
Joidenkin merkkivalojen sijainti on kiinteä, mutta
joidenkin paikka voi vaihdella. Määrätyillä toiminnoilla on sekä käytön että
käytöstä poistamisen merkkivalo, mutta vain yksi
tarkoitukseen varattu paikka.
Pysyvät tiedot
Perusnäytössä mittaristossa näkyvät:– kiinteillä paikoilla:• Vaihteistoon ja vaihteenvaihdon osoittimeen liittyvät tiedot (bensiini tai diesel).• Vaihteenvaihdon osoittimeen liittyvät tiedot (sähkö).• Polttoainemittari (bensiini tai diesel).• Jäljellä oleva ajomatka (bensiini tai diesel).• Jäähdytysnesteen lämpötilaosoitin (bensiini tai diesel).• Lataustaso ja jäljellä olevan ajomatkan osoitin (sähkö).• Tehomittari (sähkö).• Ajotila.– vaihtelevilla paikoilla:• Digitaalinen nopeusmittari.• Kokonaismatkamittari.• Tilapäisesti näytetyt tila- tai varoitusviestit.
Valinnaiset tiedot
Valitusta näyttötavan ja käytössä olevien
ominaisuuksien mukaan näytöllä voidaan
tarkastella lisätietoja:
– Kierroslukumittari (bensiini tai diesel).– Ajotietokone.– Ajoapulaitetoiminnot.– Nopeudenrajoitin tai vakionopeussäädin. – Toistettava media.– Navigointiohjeet.

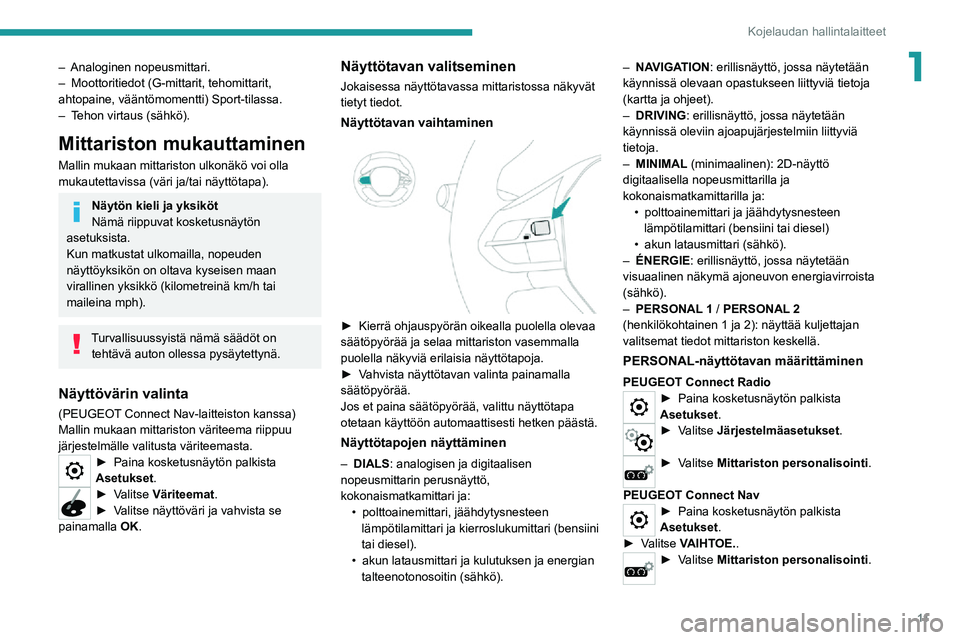

11
Kojelaudan hallintalaitteet
1– Analoginen nopeusmittari.– Moottoritiedot (G-mittarit, tehomittarit, ahtopaine, vääntömomentti) Sport-tilassa.– Tehon virtaus (sähkö).
Mittariston mukauttaminen
Mallin mukaan mittariston ulkonäkö voi olla
mukautettavissa (väri ja/tai näyttötapa).
Näytön kieli ja yksiköt
Nämä riippuvat kosketusnäytön
asetuksista.
Kun matkustat ulkomailla, nopeuden
näyttöyksikön on oltava kyseisen maan
virallinen yksikkö (kilometreinä km/h tai
maileina mph).
Turvallisuussyistä nämä säädöt on tehtävä auton ollessa pysäytettynä.
Näyttövärin valinta
(PEUGEOT Connect Nav-laitteiston kanssa)
Mallin mukaan mittariston väriteema riippuu
järjestelmälle valitusta väriteemasta.
►  Paina kosketusnäytön palkista Asetukset .►  Valitse Väriteemat .►  Valitse näyttöväri ja vahvista se painamalla OK.
Näyttötavan valitseminen
Jokaisessa näyttötavassa mittaristossa näkyvät
tietyt tiedot.
Näyttötavan vaihtaminen

►  Kierrä ohjauspyörän oikealla puolella olevaa säätöpyörää ja selaa mittariston vasemmalla
puolella näkyviä erilaisia näyttötapoja.
►  Vahvista näyttötavan valinta painamalla säätöpyörää.
Jos et paina säätöpyörää, valittu näyttötapa
otetaan käyttöön automaattisesti hetken päästä.
Näyttötapojen näyttäminen
– DIALS: analogisen ja digitaalisen
nopeusmittarin perusnäyttö,
kokonaismatkamittari ja:
• polttoainemittari, jäähdytysnesteen lämpötilamittari ja kierroslukumittari (bensiini
tai diesel).
• akun latausmittari ja kulutuksen ja energian talteenotonosoitin (sähkö).
– NAVIGATION: erillisnäyttö, jossa näytetään
käynnissä olevaan opastukseen liittyviä tietoja
(kartta ja ohjeet).
– DRIVING: erillisnäyttö, jossa näytetään
käynnissä oleviin ajoapujärjestelmiin liittyviä
tietoja.
– MINIMAL (minimaalinen): 2D-näyttö
digitaalisella nopeusmittarilla ja
kokonaismatkamittarilla ja:
• polttoainemittari ja jäähdytysnesteen lämpötilamittari (bensiini tai diesel)• akun latausmittari (sähkö).– ÉNERGIE: erillisnäyttö, jossa näytetään
visuaalinen näkymä ajoneuvon energiavirroista
(sähkö).
– PERSONAL 1 / PERSONAL 2
(henkilökohtainen 1 ja 2): näyttää kuljettajan
valitsemat tiedot mittariston keskellä.
PERSONAL-näyttötavan määrittäminen
PEUGEOT Connect Radio►  Paina kosketusnäytön palkista Asetukset .
►  Valitse Järjestelmäasetukset .
►  Valitse Mittariston personalisointi .
PEUGEOT Connect Nav
►  Paina kosketusnäytön palkista Asetukset .►  Valitse VAIHTOE..►  Valitse Mittariston personalisointi .

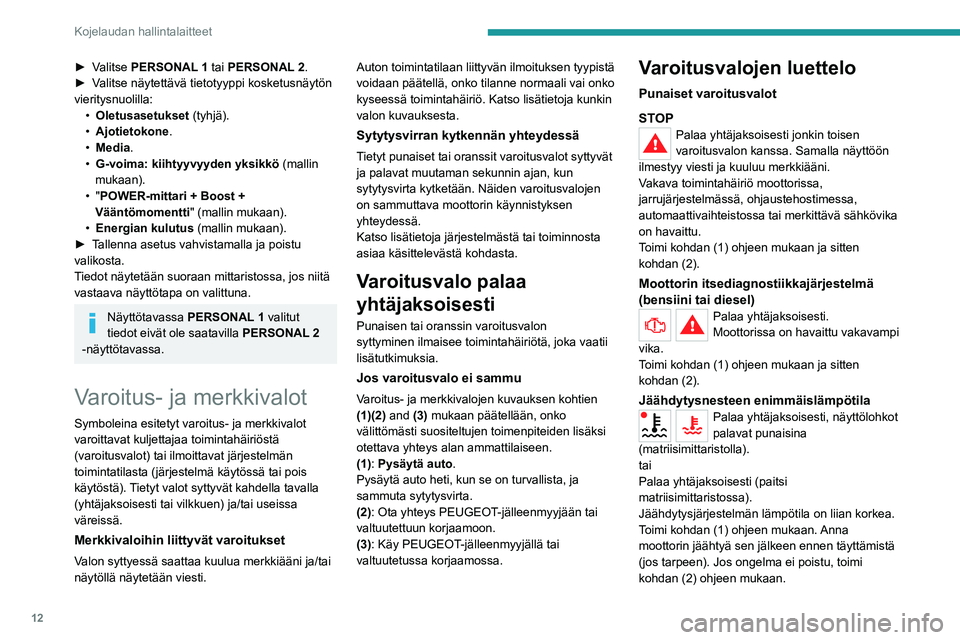

12
Kojelaudan hallintalaitteet
►  Valitse PERSONAL 1 tai PERSONAL 2.►  Valitse näytettävä tietotyyppi kosketusnäytön vieritysnuolilla:• Oletusasetukset (tyhjä).• Ajotietokone.• Media.• G-voima: kiihtyyvyyden yksikkö (mallin
mukaan).
• "POWER-mittari + Boost +
Vääntömomentti" (mallin mukaan).
• Energian kulutus (mallin mukaan).►  Tallenna asetus vahvistamalla ja poistu valikosta.
Tiedot näytetään suoraan mittaristossa, jos niitä
vastaava näyttötapa on valittuna.
Näyttötavassa PERSONAL 1 valitut
tiedot eivät ole saatavilla PERSONAL 2
-näyttötavassa.
Varoitus- ja merkkivalot
Symboleina esitetyt varoitus- ja merkkivalot
varoittavat kuljettajaa toimintahäiriöstä
(varoitusvalot) tai ilmoittavat järjestelmän
toimintatilasta (järjestelmä käytössä tai pois
käytöstä). Tietyt valot syttyvät kahdella tavalla
(yhtäjaksoisesti tai vilkkuen) ja/tai useissa
väreissä.
Merkkivaloihin liittyvät varoitukset
Valon syttyessä saattaa kuulua merkkiääni ja/tai
näytöllä näytetään viesti. Auton toimintatilaan liittyvän ilmoituksen tyypistä
voidaan päätellä, onko tilanne normaali vai onko
kyseessä toimintahäiriö. Katso lisätietoja kunkin
valon kuvauksesta.
Sytytysvirran kytkennän yhteydessä
Tietyt punaiset tai oranssit varoitusvalot syttyvät
ja palavat muutaman sekunnin ajan, kun
sytytysvirta kytketään. Näiden varoitusvalojen
on sammuttava moottorin käynnistyksen
yhteydessä.
Katso lisätietoja järjestelmästä tai toiminnosta
asiaa käsittelevästä kohdasta.
Varoitusvalo palaa
yhtäjaksoisesti
Punaisen tai oranssin varoitusvalon
syttyminen ilmaisee toimintahäiriötä, joka vaatii
lisätutkimuksia.
Jos varoitusvalo ei sammu
Varoitus- ja merkkivalojen kuvauksen kohtien
(1)(2) and (3) mukaan päätellään, onko
välittömästi suositeltujen toimenpiteiden lisäksi
otettava yhteys alan ammattilaiseen.
(1): Pysäytä auto.
Pysäytä auto heti, kun se on turvallista, ja
sammuta sytytysvirta.
(2): Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
(3): Käy PEUGEOT-jälleenmyyjällä tai
valtuutetussa korjaamossa.
Varoitusvalojen luettelo
Punaiset varoitusvalot
STOP
Palaa yhtäjaksoisesti jonkin toisen
varoitusvalon kanssa. Samalla näyttöön
ilmestyy viesti ja kuuluu merkkiääni.
Vakava toimintahäiriö moottorissa,
jarrujärjestelmässä, ohjaustehostimessa,
automaattivaihteistossa tai merkittävä sähkövika
on havaittu.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Moottorin itsediagnostiikkajärjestelmä
(bensiini tai diesel)
Palaa yhtäjaksoisesti.
Moottorissa on havaittu vakavampi
vika.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Jäähdytysnesteen enimmäislämpötilaPalaa yhtäjaksoisesti, näyttölohkot
palavat punaisina
(matriisimittaristolla).
tai
Palaa yhtäjaksoisesti (paitsi
matriisimittaristossa).
Jäähdytysjärjestelmän lämpötila on liian korkea.
Toimi kohdan (1) ohjeen mukaan. Anna
moottorin jäähtyä sen jälkeen ennen täyttämistä
(jos tarpeen). Jos ongelma ei poistu, toimi
kohdan (2) ohjeen mukaan.

13
Kojelaudan hallintalaitteet

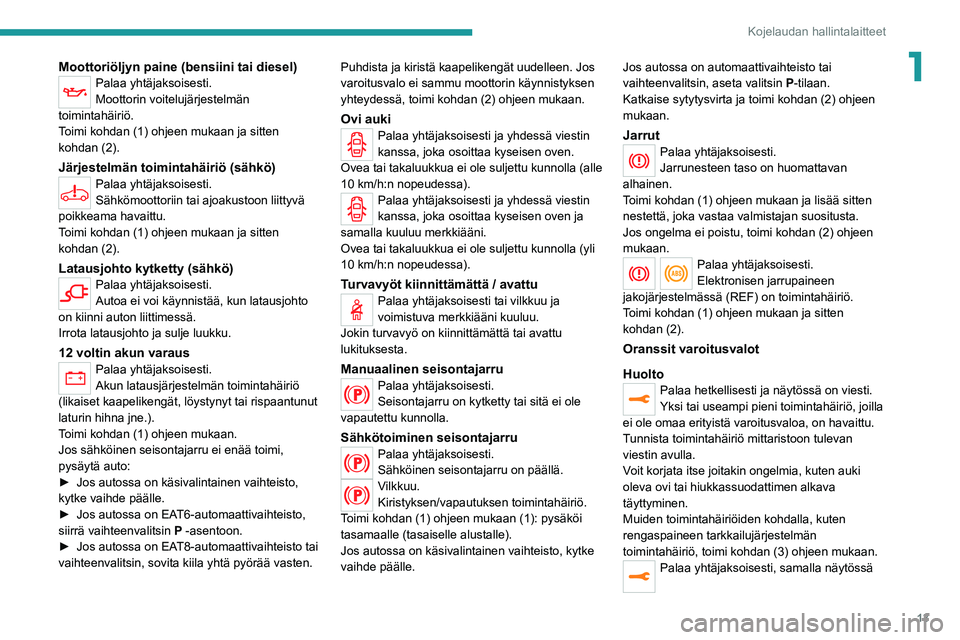

1Moottoriöljyn paine (bensiini tai diesel)Palaa yhtäjaksoisesti.
Moottorin voitelujärjestelmän
toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Järjestelmän toimintahäiriö (sähkö)Palaa yhtäjaksoisesti.
Sähkömoottoriin tai ajoakustoon liittyvä
poikkeama havaittu.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Latausjohto kytketty (sähkö)Palaa yhtäjaksoisesti.
Autoa ei voi käynnistää, kun latausjohto
on kiinni auton liittimessä.
Irrota latausjohto ja sulje luukku.
12 voltin akun varausPalaa yhtäjaksoisesti.
Akun latausjärjestelmän toimintahäiriö
(likaiset kaapelikengät, löystynyt tai rispaantunut
laturin hihna jne.).
Toimi kohdan (1) ohjeen mukaan.
Jos sähköinen seisontajarru ei enää toimi,
pysäytä auto:
►  Jos autossa on käsivalintainen vaihteisto, kytke vaihde päälle.►  Jos autossa on EAT6-automaattivaihteisto, siirrä vaihteenvalitsin P -asentoon.►  Jos autossa on EAT8-automaattivaihteisto tai vaihteenvalitsin, sovita kiila yhtä pyörää vasten. Puhdista ja kiristä kaapelikengät uudelleen. Jos
varoitusvalo ei sammu moottorin käynnistyksen
yhteydessä, toimi kohdan (2) ohjeen mukaan.
Ovi aukiPalaa yhtäjaksoisesti ja yhdessä viestin
kanssa, joka osoittaa kyseisen oven.
Ovea tai takaluukkua ei ole suljettu kunnolla (alle
10 km/h:n nopeudessa).
Palaa yhtäjaksoisesti ja yhdessä viestin
kanssa, joka osoittaa kyseisen oven ja
samalla kuuluu merkkiääni.
Ovea tai takaluukkua ei ole suljettu kunnolla (yli
10 km/h:n nopeudessa).
Turvavyöt kiinnittämättä / avattuPalaa yhtäjaksoisesti tai vilkkuu ja
voimistuva merkkiääni kuuluu.
Jokin turvavyö on kiinnittämättä tai avattu
lukituksesta.
Manuaalinen seisontajarruPalaa yhtäjaksoisesti.
Seisontajarru on kytketty tai sitä ei ole
vapautettu kunnolla.
Sähkötoiminen seisontajarruPalaa yhtäjaksoisesti.
Sähköinen seisontajarru on päällä.
Vilkkuu.
Kiristyksen/vapautuksen toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan (1): pysäköi
tasamaalle (tasaiselle alustalle).
Jos autossa on käsivalintainen vaihteisto, kytke
vaihde päälle. Jos autossa on automaattivaihteisto tai
vaihteenvalitsin, aseta valitsin P-tilaan.
Katkaise sytytysvirta ja toimi kohdan (2) ohjeen
mukaan.
JarrutPalaa yhtäjaksoisesti.
Jarrunesteen taso on huomattavan
alhainen.
Toimi kohdan (1) ohjeen mukaan ja lisää sitten
nestettä, joka vastaa valmistajan suositusta.
Jos ongelma ei poistu, toimi kohdan (2) ohjeen
mukaan.
Palaa yhtäjaksoisesti.
Elektronisen jarrupaineen
jakojärjestelmässä (REF) on toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Oranssit varoitusvalot
Huolto
Palaa hetkellisesti ja näytössä on viesti.
Yksi tai useampi pieni toimintahäiriö, joilla
ei ole omaa erityistä varoitusvaloa, on havaittu.
Tunnista toimintahäiriö mittaristoon tulevan
viestin avulla.
Voit korjata itse joitakin ongelmia, kuten auki
oleva ovi tai hiukkassuodattimen alkava
täyttyminen.
Muiden toimintahäiriöiden kohdalla, kuten
rengaspaineen tarkkailujärjestelmän
toimintahäiriö, toimi kohdan (3) ohjeen mukaan.
Palaa yhtäjaksoisesti, samalla näytössä

14
Kojelaudan hallintalaitteet
on viesti.

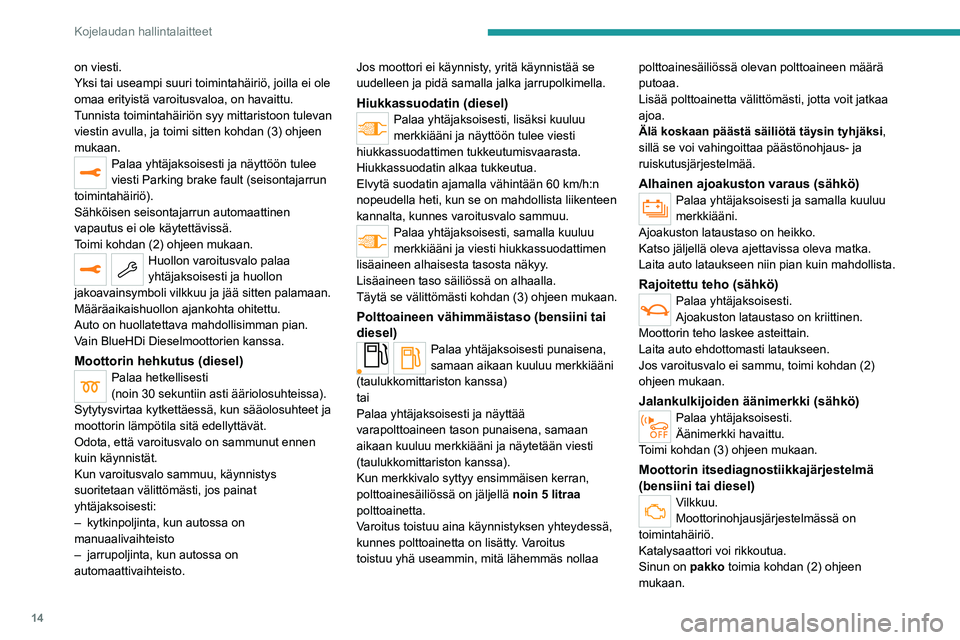

Yksi tai useampi suuri toimintahäiriö, joilla ei ole
omaa erityistä varoitusvaloa, on havaittu.
Tunnista toimintahäiriön syy mittaristoon tulevan
viestin avulla, ja toimi sitten kohdan (3) ohjeen
mukaan.
Palaa yhtäjaksoisesti ja näyttöön tulee
viesti Parking brake fault (seisontajarrun
toimintahäiriö).
Sähköisen seisontajarrun automaattinen
vapautus ei ole käytettävissä.
Toimi kohdan (2) ohjeen mukaan.
Huollon varoitusvalo palaa
yhtäjaksoisesti ja huollon
jakoavainsymboli vilkkuu ja jää sitten palamaan.
Määräaikaishuollon ajankohta ohitettu.
Auto on huollatettava mahdollisimman pian.
Vain BlueHDi Dieselmoottorien kanssa.
Moottorin hehkutus (diesel)Palaa hetkellisesti
(noin 30 sekuntiin asti ääriolosuhteissa).
Sytytysvirtaa kytkettäessä, kun sääolosuhteet ja
moottorin lämpötila sitä edellyttävät.
Odota, että varoitusvalo on sammunut ennen
kuin käynnistät.
Kun varoitusvalo sammuu, käynnistys
suoritetaan välittömästi, jos painat
yhtäjaksoisesti:
– kytkinpoljinta, kun autossa on manuaalivaihteisto– jarrupoljinta, kun autossa on automaattivaihteisto. Jos moottori ei käynnisty, yritä käynnistää se
uudelleen ja pidä samalla jalka jarrupolkimella.
Hiukkassuodatin (diesel)Palaa yhtäjaksoisesti, lisäksi kuuluu
merkkiääni ja näyttöön tulee viesti
hiukkassuodattimen tukkeutumisvaarasta.
Hiukkassuodatin alkaa tukkeutua.
Elvytä suodatin ajamalla vähintään 60 km/h:n
nopeudella heti, kun se on mahdollista liikenteen
kannalta, kunnes varoitusvalo sammuu.
Palaa yhtäjaksoisesti, samalla kuuluu
merkkiääni ja viesti hiukkassuodattimen
lisäaineen alhaisesta tasosta näkyy.
Lisäaineen taso säiliössä on alhaalla.
Täytä se välittömästi kohdan (3) ohjeen mukaan.
Polttoaineen vähimmäistaso (bensiini tai
diesel)
Palaa yhtäjaksoisesti punaisena,
samaan aikaan kuuluu merkkiääni
(taulukkomittariston kanssa)
tai
Palaa yhtäjaksoisesti ja näyttää
varapolttoaineen tason punaisena, samaan
aikaan kuuluu merkkiääni ja näytetään viesti
(taulukkomittariston kanssa).
Kun merkkivalo syttyy ensimmäisen kerran,
polttoainesäiliössä on jäljellä noin 5 litraa
polttoainetta.
Varoitus toistuu aina käynnistyksen yhteydessä,
kunnes polttoainetta on lisätty. Varoitus
toistuu yhä useammin, mitä lähemmäs nollaa polttoainesäiliössä olevan polttoaineen määrä
putoaa.
Lisää polttoainetta välittömästi, jotta voit jatkaa
ajoa.
Älä koskaan päästä säiliötä täysin tyhjäks\
i,
sillä se voi vahingoittaa päästönohjaus- ja
ruiskutusjärjestelmää.
Alhainen ajoakuston varaus (sähkö)Palaa yhtäjaksoisesti ja samalla kuuluu
merkkiääni.
Ajoakuston lataustaso on heikko.
Katso jäljellä oleva ajettavissa oleva matka.
Laita auto lataukseen niin pian kuin mahdollista.
Rajoitettu teho (sähkö)Palaa yhtäjaksoisesti.
Ajoakuston lataustaso on kriittinen.
Moottorin teho laskee asteittain.
Laita auto ehdottomasti lataukseen.
Jos varoitusvalo ei sammu, toimi kohdan (2)
ohjeen mukaan.
Jalankulkijoiden äänimerkki (sähkö)Palaa yhtäjaksoisesti.
Äänimerkki havaittu.
Toimi kohdan (3) ohjeen mukaan.
Moottorin itsediagnostiikkajärjestelmä
(bensiini tai diesel)
Vilkkuu.
Moottorinohjausjärjestelmässä on
toimintahäiriö.
Katalysaattori voi rikkoutua.
Sinun on pakko toimia kohdan (2) ohjeen
mukaan.

15
Kojelaudan hallintalaitteet
1Palaa yhtäjaksoisesti.

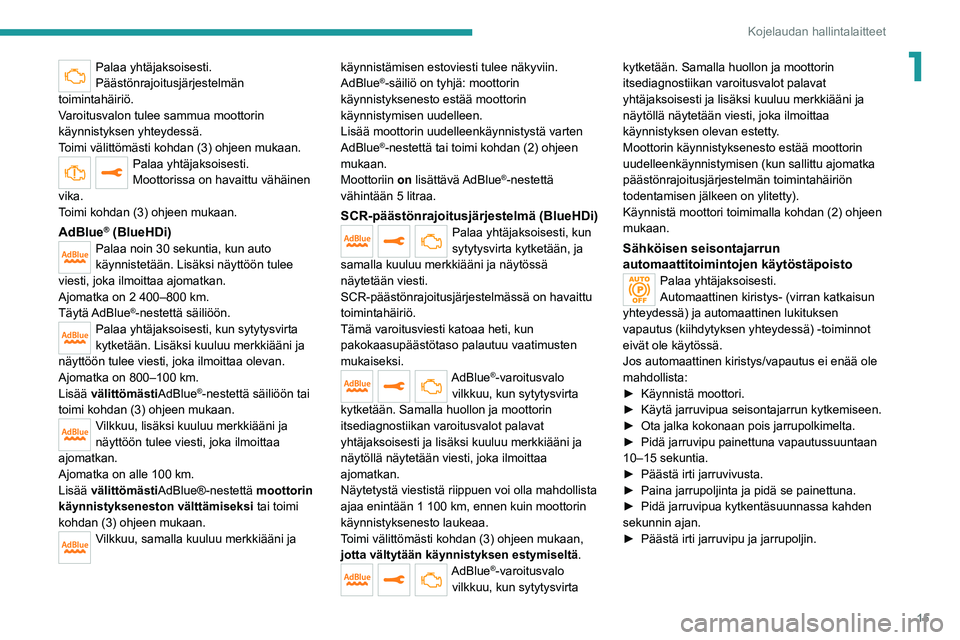

Päästönrajoitusjärjestelmän
toimintahäiriö.
Varoitusvalon tulee sammua moottorin
käynnistyksen yhteydessä.
Toimi välittömästi kohdan (3) ohjeen mukaan.
Palaa yhtäjaksoisesti.
Moottorissa on havaittu vähäinen
vika.
Toimi kohdan (3) ohjeen mukaan.
AdBlue® (BlueHDi)Palaa noin 30 sekuntia, kun auto
käynnistetään. Lisäksi näyttöön tulee
viesti, joka ilmoittaa ajomatkan.
Ajomatka on 2 400–800 km.Täytä AdBlue®-nestettä säiliöön.Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään. Lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa olevan.
Ajomatka on 800–100 km.Lisää välittömästiAdBlue®-nestettä säiliöön tai
toimi kohdan (3) ohjeen mukaan.
Vilkkuu, lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa
ajomatkan.
Ajomatka on alle 100 km.Lisää välittömästiAdBlue®-nestettä moottorin
käynnistykseneston välttämiseksi tai toimi
kohdan (3) ohjeen mukaan.
Vilkkuu, samalla kuuluu merkkiääni ja käynnistämisen estoviesti tulee näkyviin.
AdBlue
®-säiliö on tyhjä: moottorin
käynnistyksenesto estää moottorin
käynnistymisen uudelleen.
Lisää moottorin uudelleenkäynnistystä varten
AdBlue
®-nestettä tai toimi kohdan (2) ohjeen
mukaan.
Moottoriin on lisättävä AdBlue
®-nestettä
vähintään 5 litraa.
SCR-päästönrajoitusjärjestelmä (BlueHDi)Palaa yhtäjaksoisesti, kun
sytytysvirta kytketään, ja
samalla kuuluu merkkiääni ja näytössä
näytetään viesti.
SCR-päästönrajoitusjärjestelmässä on havaittu
toimintahäiriö.
Tämä varoitusviesti katoaa heti, kun
pakokaasupäästötaso palautuu vaatimusten
mukaiseksi.
AdBlue®-varoitusvalo
vilkkuu, kun sytytysvirta
kytketään. Samalla huollon ja moottorin
itsediagnostiikan varoitusvalot palavat
yhtäjaksoisesti ja lisäksi kuuluu merkkiääni ja
näytöllä näytetään viesti, joka ilmoittaa
ajomatkan.
Näytetystä viestistä riippuen voi olla mahdollista
ajaa enintään 1 100 km, ennen kuin moottorin käynnistyksenesto laukeaa.
Toimi välittömästi kohdan (3) ohjeen mukaan,
jotta vältytään käynnistyksen estymiseltä .
AdBlue®-varoitusvalo
vilkkuu, kun sytytysvirta kytketään. Samalla huollon ja moottorin
itsediagnostiikan varoitusvalot palavat
yhtäjaksoisesti ja lisäksi kuuluu merkkiääni ja
näytöllä näytetään viesti, joka ilmoittaa
käynnistyksen olevan estetty.
Moottorin käynnistyksenesto estää moottorin
uudelleenkäynnistymisen (kun sallittu ajomatka
päästönrajoitusjärjestelmän toimintahäiriön
todentamisen jälkeen on ylitetty).
Käynnistä moottori toimimalla kohdan (2) ohjeen
mukaan.
Sähköisen seisontajarrun
automaattitoimintojen käytöstäpoisto
Palaa yhtäjaksoisesti.
Automaattinen kiristys- (virran katkaisun
yhteydessä) ja automaattinen lukituksen
vapautus (kiihdytyksen yhteydessä) -toiminnot
eivät ole käytössä.
Jos automaattinen kiristys/vapautus ei enää ole
mahdollista:
►  Käynnistä moottori.►  Käytä jarruvipua seisontajarrun kytkemiseen.►  Ota jalka kokonaan pois jarrupolkimelta.
►  Pidä jarruvipu painettuna vapautussuuntaan 10–15 sekuntia.►  Päästä irti jarruvivusta.►  Paina jarrupoljinta ja pidä se painettuna.►  Pidä jarruvipua kytkentäsuunnassa kahden sekunnin ajan.►  Päästä irti jarruvipu ja jarrupoljin.

16
Kojelaudan hallintalaitteet

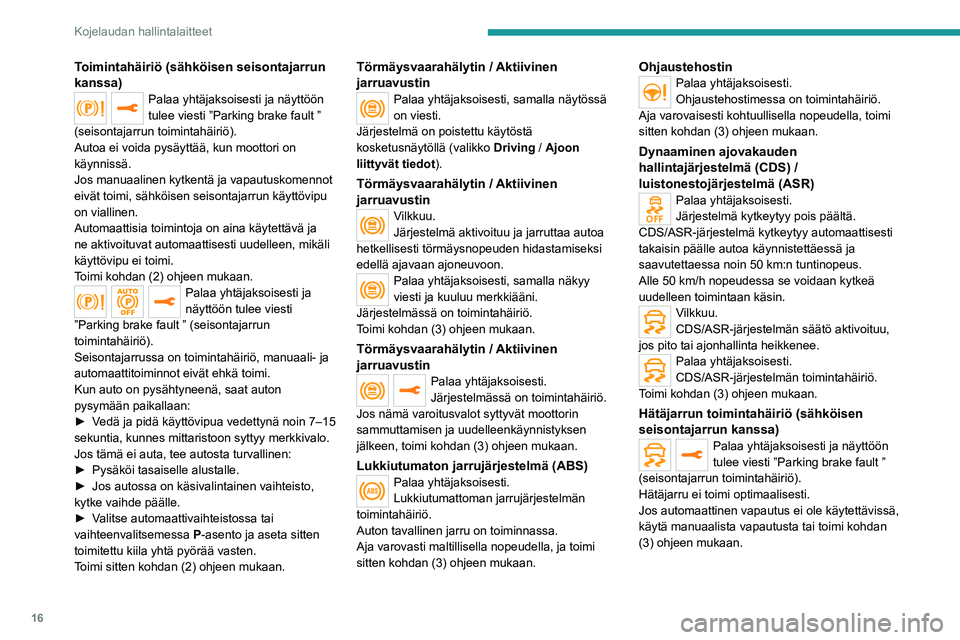

Toimintahäiriö (sähköisen seisontajarrun
kanssa)
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Autoa ei voida pysäyttää, kun moottori on
käynnissä.
Jos manuaalinen kytkentä ja vapautuskomennot
eivät toimi, sähköisen seisontajarrun käyttövipu
on viallinen.
Automaattisia toimintoja on aina käytettävä ja
ne aktivoituvat automaattisesti uudelleen, mikäli
käyttövipu ei toimi.
Toimi kohdan (2) ohjeen mukaan.
Palaa yhtäjaksoisesti ja
näyttöön tulee viesti
”Parking brake fault ” (seisontajarrun
toimintahäiriö).
Seisontajarrussa on toimintahäiriö, manuaali- ja
automaattitoiminnot eivät ehkä toimi.
Kun auto on pysähtyneenä, saat auton
pysymään paikallaan:
►  Vedä ja pidä käyttövipua vedettynä noin 7–15 
sekuntia, kunnes mittaristoon syttyy merkkivalo.
Jos tämä ei auta, tee autosta turvallinen:
►  Pysäköi tasaiselle alustalle.►  Jos autossa on käsivalintainen vaihteisto, kytke vaihde päälle.►  Valitse automaattivaihteistossa tai vaihteenvalitsemessa P-asento ja aseta sitten
toimitettu kiila yhtä pyörää vasten.
Toimi sitten kohdan (2) ohjeen mukaan.
Törmäysvaarahälytin / Aktiivinen jarruavustinPalaa yhtäjaksoisesti, samalla näytössä
on viesti.
Järjestelmä on poistettu käytöstä
kosketusnäytöllä (valikko Driving / Ajoon
liittyvät tiedot ).
Törmäysvaarahälytin / Aktiivinen
jarruavustin
Vilkkuu.
Järjestelmä aktivoituu ja jarruttaa autoa
hetkellisesti törmäysnopeuden hidastamiseksi
edellä ajavaan ajoneuvoon.
Palaa yhtäjaksoisesti, samalla näkyy
viesti ja kuuluu merkkiääni.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Törmäysvaarahälytin / Aktiivinen jarruavustinPalaa yhtäjaksoisesti.
Järjestelmässä on toimintahäiriö.
Jos nämä varoitusvalot syttyvät moottorin
sammuttamisen ja uudelleenkäynnistyksen
jälkeen, toimi kohdan (3) ohjeen mukaan.
Lukkiutumaton jarrujärjestelmä (ABS)Palaa yhtäjaksoisesti.
Lukkiutumattoman jarrujärjestelmän
toimintahäiriö.
Auton tavallinen jarru on toiminnassa.
Aja varovasti maltillisella nopeudella, ja toimi
sitten kohdan (3) ohjeen mukaan.
OhjaustehostinPalaa yhtäjaksoisesti.
Ohjaustehostimessa on toimintahäiriö.
Aja varovaisesti kohtuullisella nopeudella, toimi
sitten kohdan (3) ohjeen mukaan.
Dynaaminen ajovakauden
hallintajärjestelmä (CDS) /
luistonestojärjestelmä (ASR)
Palaa yhtäjaksoisesti.
Järjestelmä kytkeytyy pois päältä.
CDS/ASR-järjestelmä kytkeytyy automaattisesti
takaisin päälle autoa käynnistettäessä ja
saavutettaessa noin 50 km:n tuntinopeus.
Alle 50 km/h nopeudessa se voidaan kytkeä uudelleen toimintaan käsin.Vilkkuu.
CDS/ASR-järjestelmän säätö aktivoituu,
jos pito tai ajonhallinta heikkenee.
Palaa yhtäjaksoisesti.
CDS/ASR-järjestelmän toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Hätäjarrun toimintahäiriö (sähköisen
seisontajarrun kanssa)
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Hätäjarru ei toimi optimaalisesti.
Jos automaattinen vapautus ei ole käytettävissä,
käytä manuaalista vapautusta tai toimi kohdan
(3) ohjeen mukaan.

17
Kojelaudan hallintalaitteet

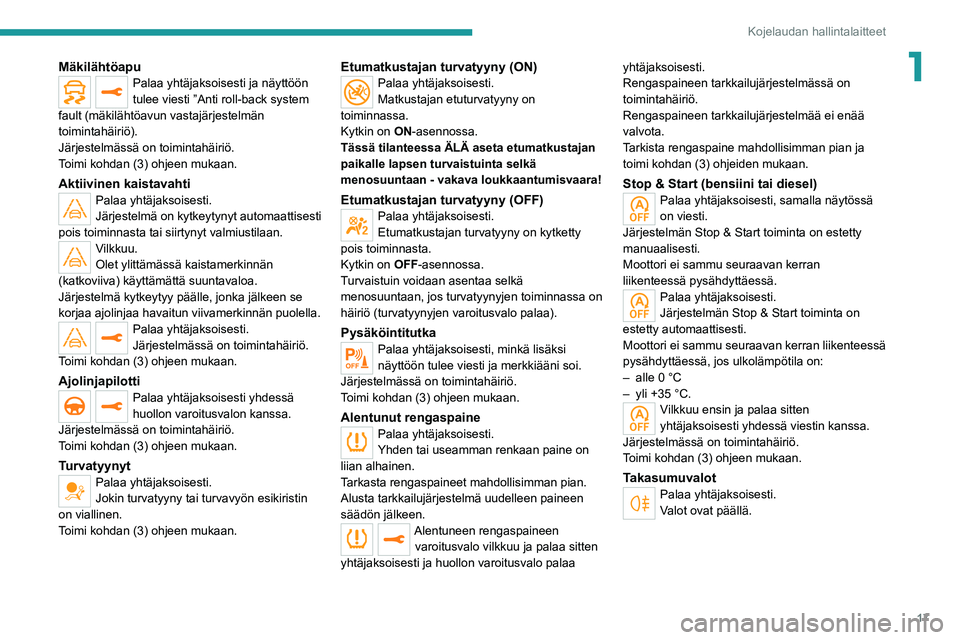

1MäkilähtöapuPalaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Anti roll-back system
fault (mäkilähtöavun vastajärjestelmän
toimintahäiriö).
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Aktiivinen kaistavahtiPalaa yhtäjaksoisesti.
Järjestelmä on kytkeytynyt automaattisesti
pois toiminnasta tai siirtynyt valmiustilaan.
Vilkkuu.
Olet ylittämässä kaistamerkinnän
(katkoviiva) käyttämättä suuntavaloa.
Järjestelmä kytkeytyy päälle, jonka jälkeen se
korjaa ajolinjaa havaitun viivamerkinnän puolella.
Palaa yhtäjaksoisesti.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
AjolinjapilottiPalaa yhtäjaksoisesti yhdessä
huollon varoitusvalon kanssa.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
TurvatyynytPalaa yhtäjaksoisesti.
Jokin turvatyyny tai turvavyön esikiristin
on viallinen.
Toimi kohdan (3) ohjeen mukaan.
Etumatkustajan turvatyyny (ON)Palaa yhtäjaksoisesti.
Matkustajan etuturvatyyny on
toiminnassa.
Kytkin on ON-asennossa.
Tässä tilanteessa ÄLÄ aseta etumatkustajan
paikalle lapsen turvaistuinta selkä
menosuuntaan - vakava loukkaantumisvaara!
Etumatkustajan turvatyyny (OFF)Palaa yhtäjaksoisesti.
Etumatkustajan turvatyyny on kytketty
pois toiminnasta.
Kytkin on OFF -asennossa.
Turvaistuin voidaan asentaa selkä
menosuuntaan, jos turvatyynyjen toiminnassa on
häiriö (turvatyynyjen varoitusvalo palaa).
PysäköintitutkaPalaa yhtäjaksoisesti, minkä lisäksi
näyttöön tulee viesti ja merkkiääni soi.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Alentunut rengaspaine
Palaa yhtäjaksoisesti.
Yhden tai useamman renkaan paine on
liian alhainen.
Tarkasta rengaspaineet mahdollisimman pian.
Alusta tarkkailujärjestelmä uudelleen paineen
säädön jälkeen.
Alentuneen rengaspaineen varoitusvalo vilkkuu ja palaa sitten
yhtäjaksoisesti ja huollon varoitusvalo palaa yhtäjaksoisesti.
Rengaspaineen tarkkailujärjestelmässä on
toimintahäiriö.
Rengaspaineen tarkkailujärjestelmää ei enää
valvota.
Tarkista rengaspaine mahdollisimman pian ja
toimi kohdan (3) ohjeiden mukaan.
Stop & Start (bensiini tai diesel)Palaa yhtäjaksoisesti, samalla näytössä
on viesti.
Järjestelmän Stop & Start toiminta on estetty
manuaalisesti.
Moottori ei sammu seuraavan kerran
liikenteessä pysähdyttäessä.
Palaa yhtäjaksoisesti.
Järjestelmän Stop & Start toiminta on
estetty automaattisesti.
Moottori ei sammu seuraavan kerran liikenteessä
pysähdyttäessä, jos ulkolämpötila on:
– alle 0 °C– yli +35 °C.Vilkkuu ensin ja palaa sitten
yhtäjaksoisesti yhdessä viestin kanssa.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
TakasumuvalotPalaa yhtäjaksoisesti.
Valot ovat päällä.

18
Kojelaudan hallintalaitteet
Automaattivaihteisto (EAT8) tai vaihteenvalitsin (sähkö)Palaa yhtäjaksoisesti.Automaattivaihteisto on lukittu.
Vaihteenvalitsin on lukittu.
Paina Lukituksen avaus -painiketta lukituksen
avaamiseksi.
Vettä dieselsuodattimessa (diesel)Palaa yhtäjaksoisesti (LCD-mittaristojen kanssa).
Dieselsuodattimessa on vettä.
Toimi välittömästi kohdan (2) ohjeen mukaan.
Vaarana polttoaineen suihkutusjärjestelmän
vaurioituminen!
Osoittimet
Huoltomittari
Huoltotiedot ilmaistaan etäisyyksinä
(kilometreinä tai maileina) ja ajankohtina
(kuukausina tai päivinä).
Hälytys annetaan sen mukaan, kumpi näistä
kahdesta saavutetaan ensin.
Huoltotiedot näytetään mittaristossa. Auton
mallin mukaan:
– Matkamittarin näyttöön tulee kilometrimäärä, joka voidaan ajaa, ennen kuin seuraava huolto
on ajankohtainen, tai ajetun matkan edellisestä
huoltoajankohdasta lähtien, jonka edellä on
merkki ”-”.
– Varoitusviesti ilmoittaa ajanjakson ja kilometrimäärän, joka voidaan ajaa ennen kuin

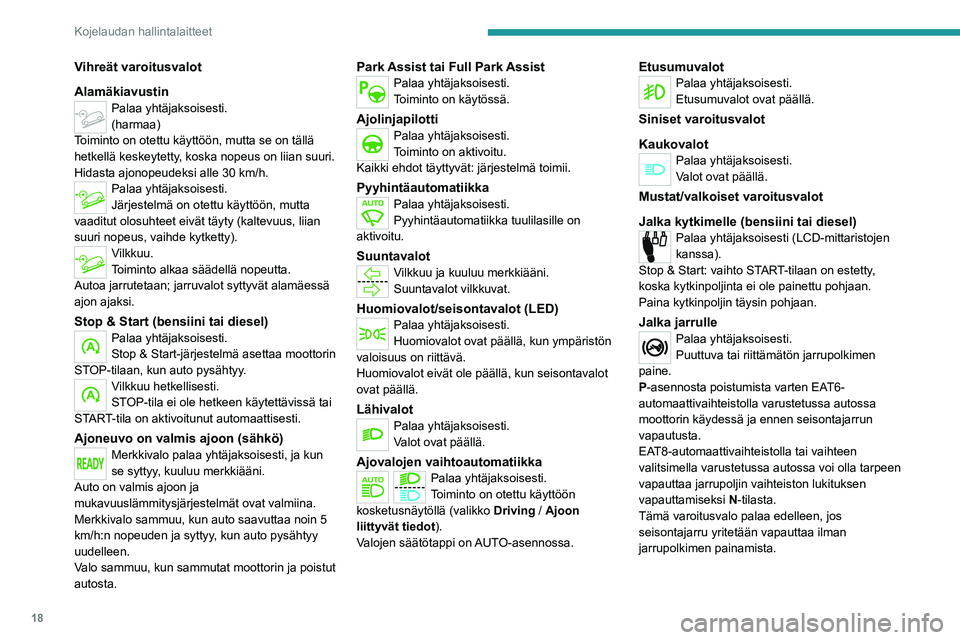

Vihreät varoitusvalot
AlamäkiavustinPalaa yhtäjaksoisesti.
(harmaa)
Toiminto on otettu käyttöön, mutta se on tällä
hetkellä keskeytetty, koska nopeus on liian suuri.
Hidasta ajonopeudeksi alle 30 km/h.Palaa yhtäjaksoisesti.
Järjestelmä on otettu käyttöön, mutta
vaaditut olosuhteet eivät täyty (kaltevuus, liian
suuri nopeus, vaihde kytketty).
Vilkkuu.
Toiminto alkaa säädellä nopeutta.
Autoa jarrutetaan; jarruvalot syttyvät alamäessä
ajon ajaksi.
Stop & Start (bensiini tai diesel)Palaa yhtäjaksoisesti.
Stop & Start-järjestelmä asettaa moottorin
STOP-tilaan, kun auto pysähtyy.
Vilkkuu hetkellisesti.
STOP-tila ei ole hetkeen käytettävissä tai
START-tila on aktivoitunut automaattisesti.
Ajoneuvo on valmis ajoon (sähkö)Merkkivalo palaa yhtäjaksoisesti, ja kun
se syttyy, kuuluu merkkiääni.
Auto on valmis ajoon ja
mukavuuslämmitysjärjestelmät ovat valmiina.
Merkkivalo sammuu, kun auto saavuttaa noin 5
km/h:n nopeuden ja syttyy, kun auto pysähtyy
uudelleen.
Valo sammuu, kun sammutat moottorin ja poistut
autosta.
Park Assist tai Full Park AssistPalaa yhtäjaksoisesti.
Toiminto on käytössä.
AjolinjapilottiPalaa yhtäjaksoisesti.
Toiminto on aktivoitu.
Kaikki ehdot täyttyvät: järjestelmä toimii.
PyyhintäautomatiikkaPalaa yhtäjaksoisesti.
Pyyhintäautomatiikka tuulilasille on
aktivoitu.
SuuntavalotVilkkuu ja kuuluu merkkiääni.
Suuntavalot vilkkuvat.
Huomiovalot/seisontavalot (LED)Palaa yhtäjaksoisesti.
Huomiovalot ovat päällä, kun ympäristön
valoisuus on riittävä.
Huomiovalot eivät ole päällä, kun seisontavalot
ovat päällä.
LähivalotPalaa yhtäjaksoisesti.
Valot ovat päällä.
Ajovalojen vaihtoautomatiikkaPalaa yhtäjaksoisesti.
Toiminto on otettu käyttöön
kosketusnäytöllä (valikko Driving / Ajoon
liittyvät tiedot ).
Valojen säätötappi on AUTO-asennossa.
EtusumuvalotPalaa yhtäjaksoisesti.
Etusumuvalot ovat päällä.
Siniset varoitusvalot
Kaukovalot
Palaa yhtäjaksoisesti.
Valot ovat päällä.
Mustat/valkoiset varoitusvalot
Jalka kytkimelle (bensiini tai diesel)
Palaa yhtäjaksoisesti (LCD-mittaristojen
kanssa).
Stop & Start: vaihto START-tilaan on estetty,
koska kytkinpoljinta ei ole painettu pohjaan.
Paina kytkinpoljin täysin pohjaan.
Jalka jarrullePalaa yhtäjaksoisesti.
Puuttuva tai riittämätön jarrupolkimen
paine.
P-asennosta poistumista varten EAT6-
automaattivaihteistolla varustetussa autossa
moottorin käydessä ja ennen seisontajarrun
vapautusta.
EAT8-automaattivaihteistolla tai vaihteen
valitsimella varustetussa autossa voi olla tarpeen
vapauttaa jarrupoljin vaihteiston lukituksen
vapauttamiseksi N-tilasta.
Tämä varoitusvalo palaa edelleen, jos
seisontajarru yritetään vapauttaa ilman
jarrupolkimen painamista.
