PEUGEOT 2008 2021 Brugsanvisning (in Danish)

139
Praktiske oplysninger

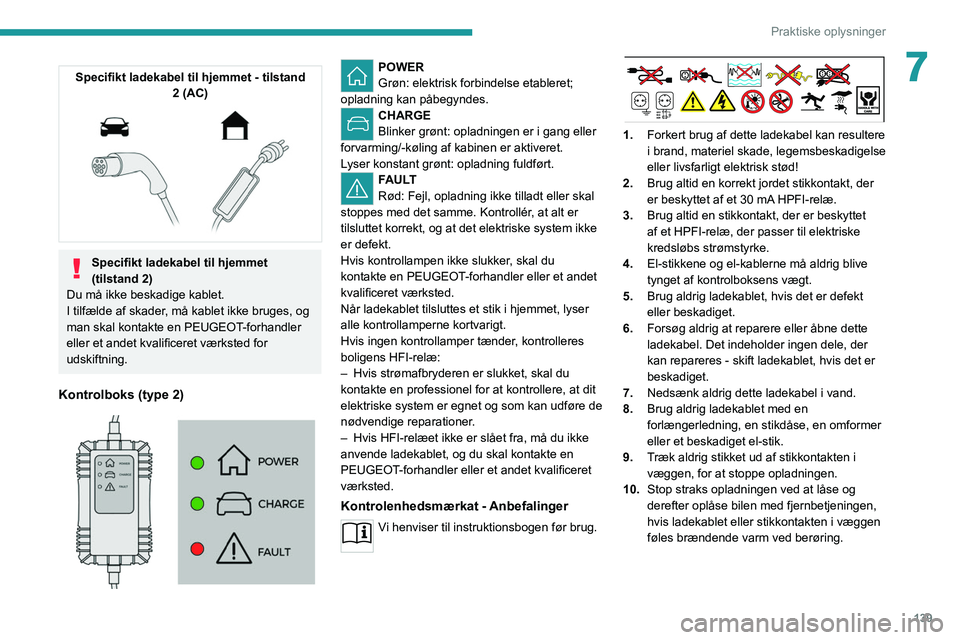

7Specifikt ladekabel til hjemmet - tilstand 2 (AC)


Specifikt ladekabel til hjemmet
(tilstand 2)
Du må ikke beskadige kablet.
I tilfælde af skader, må kablet ikke bruges, og
man skal kontakte en PEUGEOT-forhandler
eller et andet kvalificeret værksted for
udskiftning.
Kontrolboks (type 2)


POWER
Grøn: elektrisk forbindelse etableret;
opladning kan påbegyndes.
CHARGE
Blinker grønt: opladningen er i gang eller
forvarming/-køling af kabinen er aktiveret.
Lyser konstant grønt: opladning fuldført.
FAULT
Rød: Fejl, opladning ikke tilladt eller skal
stoppes med det samme. Kontrollér, at alt er
tilsluttet korrekt, og at det elektriske system ikke
er defekt.
Hvis kontrollampen ikke slukker, skal du
kontakte en PEUGEOT-forhandler eller et andet
kvalificeret værksted.
Når ladekablet tilsluttes et stik i hjemmet, lyser
alle kontrollamperne kortvarigt.
Hvis ingen kontrollamper tænder, kontrolleres
boligens HFI-relæ:
–

Hvis strømafbryderen er slukket, skal du
kontakte en professionel for at kontrollere, at dit
elektriske system er egnet og som kan udføre de
nødvendige reparationer

.
–

Hvis HFI-relæet ikke er slået fra, må du ikke
anvende ladekablet, og du skal kontakte en
PEUGEOT

-forhandler eller et andet kvalificeret
værksted.
Kontrolenhedsmærkat - Anbefalinger
Vi henviser til instruktionsbogen før brug.
1. Forkert brug af dette ladekabel kan resultere
i brand, materiel skade, legemsbeskadigelse
eller livsfarligt elektrisk stød!
2. Brug altid en korrekt jordet stikkontakt, der
er beskyttet af et 30 mA HPFI-relæ.
3. Brug altid en stikkontakt, der er beskyttet
af et HPFI-relæ, der passer til elektriske
kredsløbs strømstyrke.
4. El-stikkene og el-kablerne må aldrig blive
tynget af kontrolboksens vægt.
5. Brug aldrig ladekablet, hvis det er defekt
eller beskadiget.
6. Forsøg aldrig at reparere eller åbne dette
ladekabel. Det indeholder ingen dele, der
kan repareres - skift ladekablet, hvis det er
beskadiget.
7. Nedsænk aldrig dette ladekabel i vand.
8. Brug aldrig ladekablet med en
forlængerledning, en stikdåse, en omformer
eller et beskadiget el-stik.
9. Træk aldrig stikket ud af stikkontakten i
væggen, for at stoppe opladningen.
10. Stop straks opladningen ved at låse og
derefter oplåse bilen med fjernbetjeningen,
hvis ladekablet eller stikkontakten i væggen
føles brændende varm ved berøring.

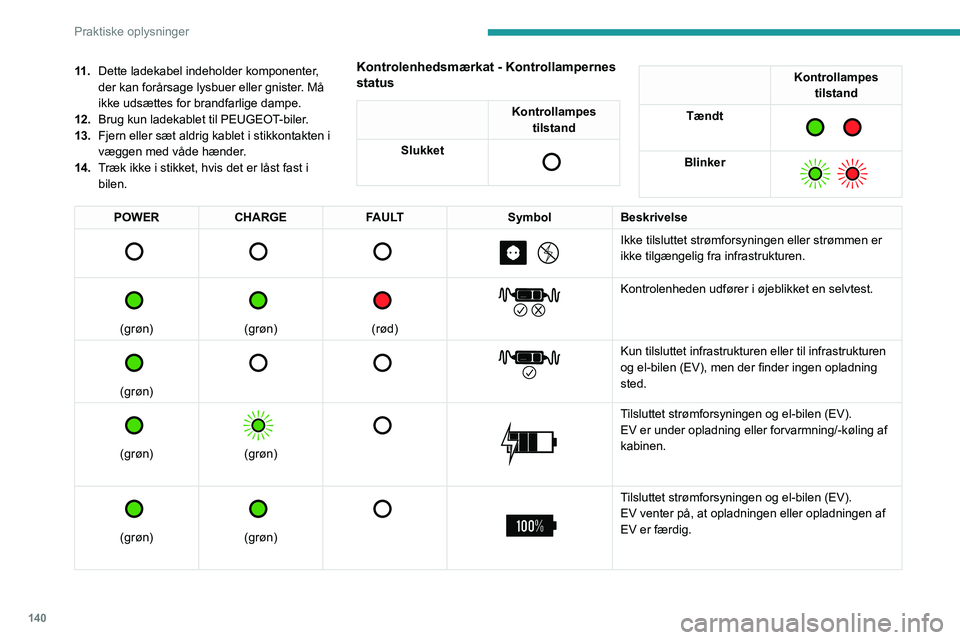

140
Praktiske oplysninger
11 .Dette ladekabel indeholder komponenter,
der kan forårsage lysbuer eller gnister. Må
ikke udsættes for brandfarlige dampe.
12. Brug kun ladekablet til PEUGEOT-biler.
13. Fjern eller sæt aldrig kablet i stikkontakten i
væggen med våde hænder.
14. Træk ikke i stikket, hvis det er låst fast i
bilen.Kontrolenhedsmærkat - Kontrollampernes
status
Kontrollampes
tilstand
Slukket


Kontrollampes tilstand
Tændt


Blinker

POWER CHARGE FAULT SymbolBeskrivelse

Ikke tilsluttet strømforsyningen eller strømmen er
ikke tilgængelig fra infrastrukturen.


(grøn)


(grøn)


(rød)


Kontrolenheden udfører i øjeblikket en selvtest.


(grøn)


Kun tilsluttet infrastrukturen eller til infrastrukturen
og el-bilen (EV), men der finder ingen opladning
sted.


(grøn)


(grøn)



Tilsluttet strømforsyningen og el-bilen (EV).
EV er under opladning
eller forvarmning/-køling af
kabinen.


(grøn)


(grøn)



Tilsluttet strømforsyningen og el-bilen (EV).
EV venter på, at opladningen eller opladningen af
EV er færdig.
Hurtig opladning, type 3
Hurtig opladningsenhed (vægstik)
(hurtig opladning - enkeltfaset eller trefaset vekselstrøm)


Afhængigt af bilmodellen i tilstand 3 med en
hurtig opladningsenhed (vægmonteret): 32 A maksimal ladespænding.

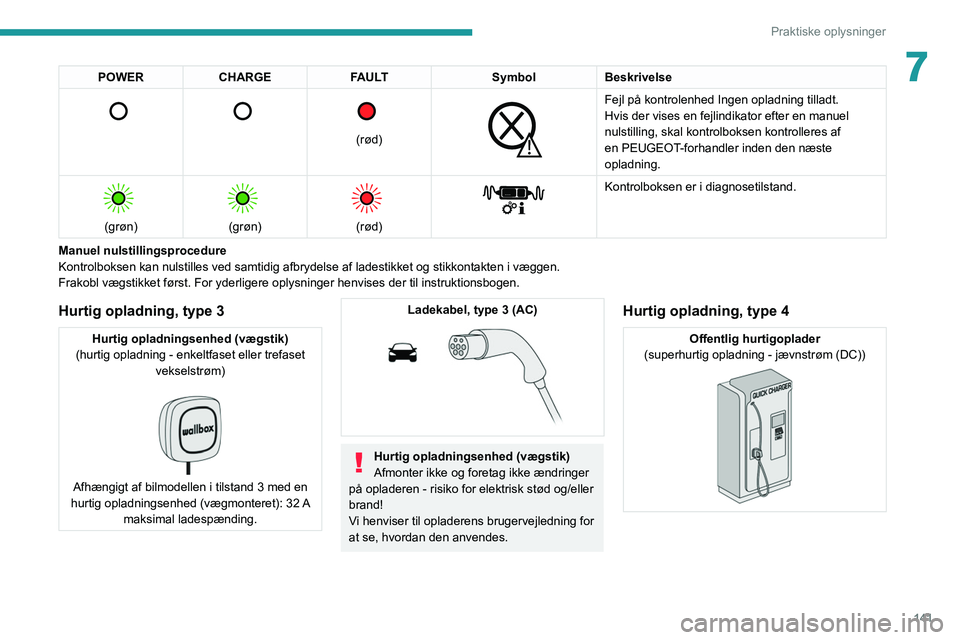

141
Praktiske oplysninger
7POWERCHARGE FAULT SymbolBeskrivelse

(rød)


Fejl på kontrolenhed Ingen opladning tilladt.
Hvis der vises en fejlindikator efter en manuel
nulstilling, skal kontrolboksen kontrolleres af
en
PEUGEOT-forhandler inden den næste
opladning.


(grøn)


(grøn)


(rød)


Kontrolboksen er i diagnosetilstand.
Manuel nulstillingsprocedure
Kontrolboksen kan nulstilles ved samtidig afbrydelse af ladestikket og s\
tikkontakten i væggen.
Frakobl vægstikket først. For yderligere oplysninger henvises der

til instruktionsbogen.
Hurtig opladning, type 3
Hurtig opladningsenhed (vægstik)
(hurtig opladning - enkeltfaset eller trefaset vekselstrøm)


Afhængigt af bilmodellen i tilstand 3 med en
hurtig opladningsenhed (vægmonteret): 32 A maksimal ladespænding.
Ladekabel, type 3 (AC)

Hurtig opladningsenhed (vægstik)
Afmonter ikke og foretag ikke ændringer
på opladeren - risiko for elektrisk stød og/eller
brand!
Vi henviser til opladerens brugervejledning for
at se, hvordan den anvendes.
Hurtig opladning, type 4
Offentlig hurtigoplader
(superhurtig opladning - jævnstrøm (DC))

142
Praktiske oplysninger
Ladekabel, type (DC)
(integreret i den offentlige hurtigoplader)


Brug kun offentlige hurtigopladere, hvor kabellængden ikke overstiger 30 meter.
Opladning af drivbatteriet
(el)
For at genoplade skal du slutte bilen til en
lokal el-forsyning (opladning i hjemmet eller
hurtig opladning) eller til en offentlig hurtiglader
(superhurtig opladning).
For fuld opladning følges den ønskede
ladeprocedure uden at den standses, indtil den
automatisk slutter. Opladning kan enten ske
øjeblikkelig eller forskudt (med mindre det sker
fra en offentlig hurtiglader, type 4).
Du kan altid stoppe opladning i hjemmet eller
hurtig opladning ved at låse bilen op og fjerne
pistolen. Ved superhurtig opladning henvises til
den offentlige hurtiglader.
For yderligere oplysninger om ladedisplayet
på instrumentgruppen og touch-skærmen,
henvises til det tilsvarende afsnit.
Det er også muligt at overvåge
opladningen ved hjælp af MYPEUGEOT
APP-appen.
Yderligere informationer om eksterne
funktioner fremgår af det pågældende afsnit.
Som sikkerhedsforanstaltning starter
motoren ikke, hvis ladekablet er tilsluttet
bilens stik. Der vises en advarsel i
instrumentpanelet.
Nedkøling af drivbatteriet
Ventilatoren i motorrummet tænder under
opladning for at køle den indvendige oplader
og drivbatteriet ned.
Bilen står i opbevaring i mere end 1
måned
Aflad drivbatteriet ned til 2 eller 3
bar på ladningsniveauindikatoren i
instrumentgruppen.
Tilslut ikke ladekablet.
Parker altid bilen et sted med temperaturer
mellem -10 ° C og 30 ° C (parkering ved
et sted med ekstreme temperaturer kan
beskadige drivbatteriet).
Kobl det sorte kabel fra (-)-polen på
tilbehørsbatterierne i motorrummet.
Tilslut en 12 V-batterioplader til (+)- og
(-)-klemmer på tilbehørsbatteriet ca. hver 3.
måned for at genoplade tilbehørsbatteriet og
opretholde driftsspænding.
Forholdsregler
Elektriske køretøjer blev udviklet i
overensstemmelse med retningslinjerne
for maksimale elektromagnetiske felter
udstedt af International Commission on Non-
Ionizing Radiation Protection (ICNIRP - 1998
retningslinjer).
Personer med pacemakere eller
tilsvarende enheder
Elektriske køretøjer blev udviklet i
overensstemmelse med retningslinjerne
for maksimale elektromagnetiske felter udstedt
af International Commission on Non-Ionizing
Radiation Protection (ICNIRP - 1998
retningslinjer).
Hvis du er i tvivl
Ved opladning i hjemmet bør du ikke
befinde dig i eller i nærheden af bilen eller
ladekablet eller ladeenheden, heller ikke i
kortere tid.
Superhurtig opladning : brug ikke systemet
selv og undgå at nærme dig offentlige punkter
til hurtig opladning. Forlad området og bed en
tredjeperson om at oplade bilen.
Ved opladning i hjemmet eller ved
hurtig opladning
Inden opladning
Afhængigt af konteksten:
► Sørg for, at det elektriske system, der skal
anvendes, overholder gældende standarder
og er kompatibelt med bilen.
► Lad en professionel elektriker installere
en dedikeret strømforsyning eller hurtig
ladeenhed (vægstik), der er kompatibel med
bilen.
Du skal helst bruge det ladekabel, der er
tilgængeligt som tilbehør.
Kontakt et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted for
yderligere oplysninger.
(Under opladning)
Mens opladningen er i gang, vil
oplåsning af bilen få opladningen til at stoppe.
Uden aktivering af en af dørene, bagklappen
eller ladepistolen, låses bilen igen efter
30 sekunder, og opladningen genoptages
automatisk.
Foretag aldrig arbejde i motorrummet:
– Visse områder forbliver meget varme selv
en time efter, opladningen er færdig- dette
skaber risiko for forbrændinger!
– Køleblæseren kan gå i gang til enhver tid
- dette kan medføre risiko for at komme til
skade eller blive kvalt!
Efter opladning
Kontroller at ladeklappen er lukket.
Efterlad ikke kablet forbundet til strømudtaget
(risiko for kortslutning eller elektrisk stød med

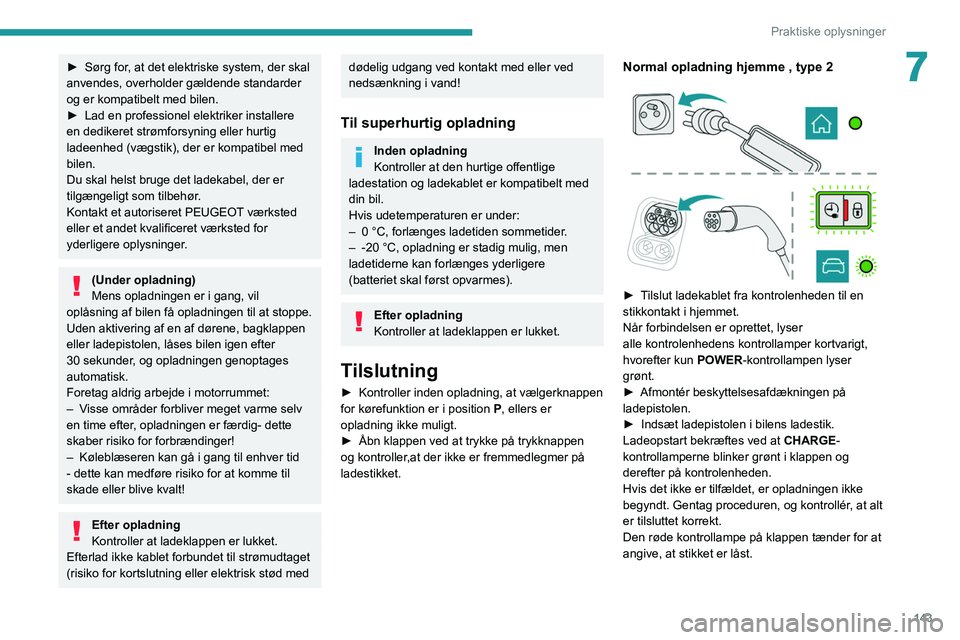

143
Praktiske oplysninger
7► Sørg for, at det elektriske system, der skal
anvendes, overholder gældende standarder
og er kompatibelt med bilen.
►

Lad en professionel elektriker installere
en dedikeret strømforsyning eller hurtig
ladeenhed (vægstik), der er kompatibel med
bilen.
Du skal helst bruge det ladekabel, der er
tilgængeligt som tilbehør

.
Kontakt et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted for
yderligere oplysninger.
(Under opladning)
Mens opladningen er i gang, vil
oplåsning af bilen få opladningen til at stoppe.
Uden aktivering af en af dørene,
bagklappen
eller ladepistolen,
låses bilen igen efter
30 sekunder, og opladningen genoptages
automatisk.
Foretag aldrig arbejde i motorrummet:
–

V

isse områder forbliver meget varme selv
en time efter, opladningen er færdig- dette
skaber risiko for forbrændinger!
–

Køleblæseren kan gå i gang til enhver tid
- dette kan medføre risiko for at komme til
skade eller blive kvalt!
Efter opladning
Kontroller at ladeklappen er lukket.
Efterlad ikke kablet forbundet til strømudtaget
(risiko for kortslutning eller elektrisk stød med
dødelig udgang ved kontakt med eller ved
nedsænkning i vand!
Til superhurtig opladning
Inden opladning
Kontroller at den hurtige offentlige
ladestation og ladekablet er kompatibelt med
din bil.
Hvis udetemperaturen er under:
–

0 °C, forlænges ladetiden sommetider
.
–

-20 °C, opladning er stadig mulig, men
ladetiderne kan forlænges yderligere
(batteriet skal først opvarmes).
Efter opladning
Kontroller at ladeklappen er lukket.
Tilslutning
► Kontroller inden opladning, at vælgerknappen
for kørefunktion er i position P
, ellers er
opladning ikke muligt.
►

Åbn klappen ved at trykke på trykknappen
og kontroller

,at der ikke er fremmedlegmer på
ladestikket.
Normal opladning hjemme , type 2



► Tilslut ladekablet fra kontrolenheden til en
stikkontakt i hjemmet.
Når forbindelsen er oprettet, lyser
alle kontrolenhedens kontrollamper kortvarigt,
hvorefter
kun POWER-kontrollampen lyser
grønt.
►

Afmontér beskyttelsesafdækningen på
ladepistolen.
►


Indsæt ladepistolen i bilens ladestik.
Ladeopstart bekræftes ved at CHARGE

-
kontrollamperne blinker grønt i klappen og
derefter på kontrolenheden.
Hvis det ikke er tilfældet, er opladningen ikke
begyndt. Gentag proceduren, og kontrollér, at alt
er tilsluttet korrekt.
Den røde kontrollampe på klappen tænder for at
angive, at stikket er låst.

144
Praktiske oplysninger

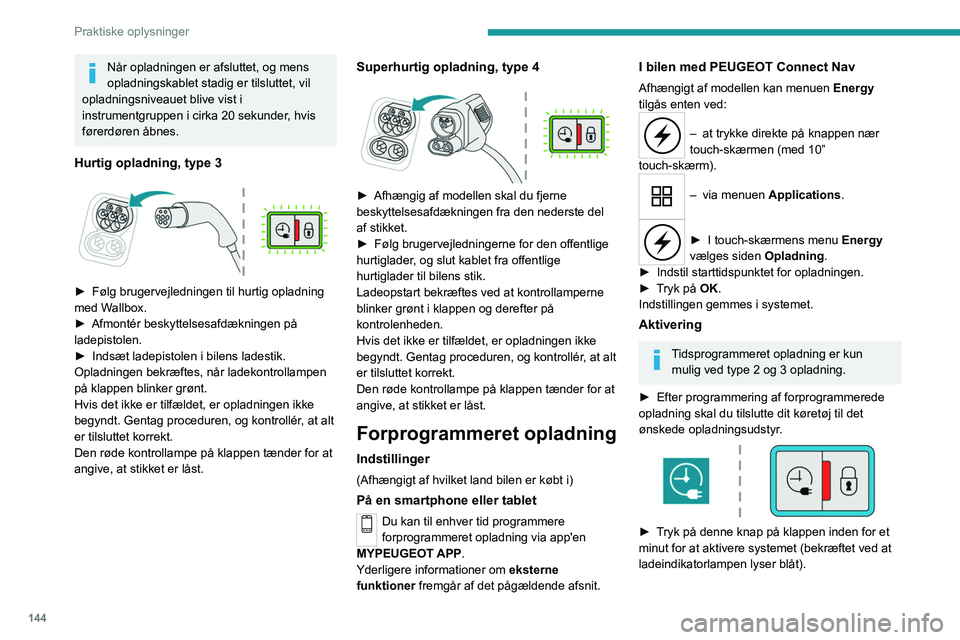

Når opladningen er afsluttet, og mens
opladningskablet stadig er tilsluttet, vil
opladningsniveauet blive vist i
instrumentgruppen i cirka 20 sekunder, hvis
førerdøren åbnes.
Hurtig opladning, type 3

► Følg brugervejledningen til hurtig opladning
med W allbox.
►

Afmontér beskyttelsesafdækningen på
ladepistolen.
►


Indsæt ladepistolen i bilens ladestik.
Opladningen bekræftes, når ladekontrollampen
på klappen blinker grønt.
Hvis det ikke er tilfældet, er opladningen ikke
begyndt. Gentag proceduren, og kontrollér

, at alt
er tilsluttet korrekt.
Den røde kontrollampe på klappen tænder for at
angive, at stikket er låst.
Superhurtig opladning, type 4

► Afhængig af modellen skal du fjerne
beskyttelsesafdækningen fra den nederste del
af stikket.
►

Følg brugervejledningerne for den offentlige
hurtiglader

, og slut kablet fra offentlige
hurtiglader til bilens stik.
Ladeopstart bekræftes ved at kontrollamperne
blinker grønt i klappen og derefter på
kontrolenheden.
Hvis det ikke er tilfældet, er opladningen ikke
begyndt. Gentag proceduren, og kontrollér, at alt
er tilsluttet korrekt.
Den røde kontrollampe på klappen tænder for at
angive, at stikket er låst.
Forprogrammeret opladning
Indstillinger
(Afhængigt af hvilket land bilen er købt i)
På en smartphone eller tablet
Du kan til enhver tid programmere
forprogrammeret opladning via app'en
MYPEUGEOT APP.
Yderligere informationer om eksterne
funktioner fremgår af det pågældende afsnit.
I bilen med PEUGEOT Connect Nav
Afhængigt af modellen kan menuen Energy
tilgås enten ved:
– at trykke direkte på knappen nær
touch-skærmen (med 10”
touch-skærm).
– via menuen Applications.
► I touch-skærmens menu Energy
vælges siden Opladning.
►

Indstil starttidspunktet for opladningen.
►


T

ryk på OK.
Indstillingen gemmes i systemet.
Aktivering
Tidsprogrammeret opladning er kun mulig ved type 2 og 3 opladning.
►

Efter programmering af forprogrammerede
opladning skal du tilslutte dit køretøj til det
ønskede opladningsudstyr

.


► Tryk på denne knap på klappen inden for et
minut for at aktivere systemet (bekræftet ved at
ladeindikatorlampen lyser blåt).
Frakobling

Før ladepistolen kobles fra bilens ladestik:
► Hvis bilen ikke er låst, skal den først låses og
derefter låses op.
► Hvis bilen er låst, skal den låses op.
Den røde kontrollampe på klappen slukker for at
bekræfte, at pistolen ikke er låst.
► Fjern ladestikket inden for 30 sekunder.
Opladningskontrollampen lyser hvidt.
Når den selektive låsning af døren er
aktiveret, skal du trykke to gange på
oplåsningsknappen for at frakoble
ladepistolen.
Når opladningen er afsluttet, slukker den
grønne opladningskontrollampe i klappen
efter ca. 2 minutter.
Normal opladning hjemme, type 2
Slutningen af opladningen bekræftes, når
den grønne CHARGE kontrollampe på
kontrolenheden tændes, og de grønne
kontrollampe tændes.
► Sæt beskyttelsesafdækningen på
ladepistolen igen og luk ladeklappen.

145
Praktiske oplysninger

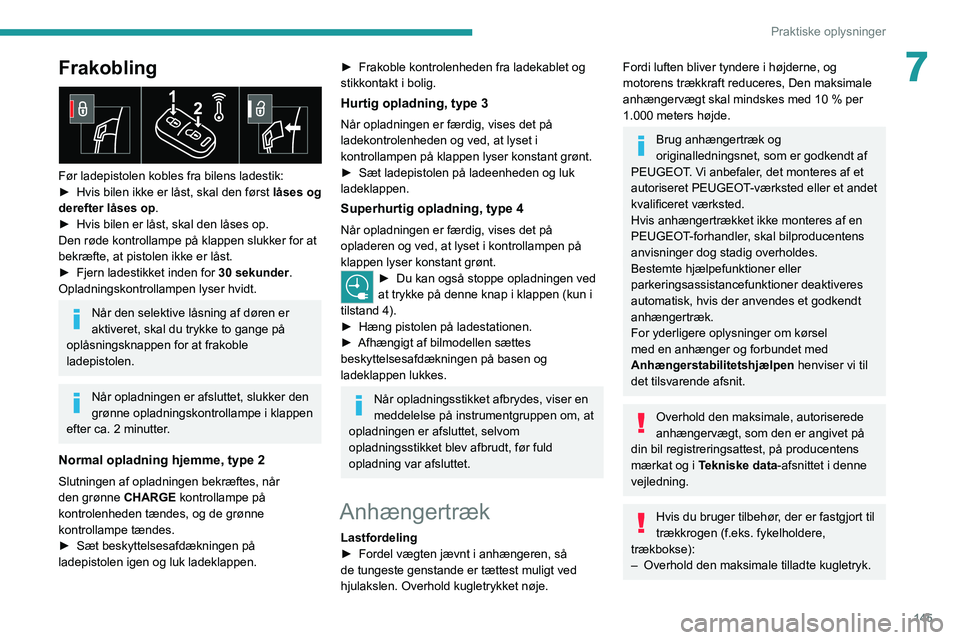

7Frakobling

Før ladepistolen kobles fra bilens ladestik:
► Hvis bilen ikke er låst, skal den først låses og
derefter låses op.
►

Hvis bilen er låst, skal den låses op.
Den røde kontrollampe på klappen slukker for at
bekræfte, at pistolen ikke er låst.
►


Fjern ladestikket inden for 30 sekunder

.
Opladningskontrollampen lyser hvidt.
Når den selektive låsning af døren er
aktiveret, skal du trykke to gange på
oplåsningsknappen for at frakoble
ladepistolen.
Når opladningen er afsluttet, slukker den
grønne opladningskontrollampe i klappen
efter ca. 2 minutter.
Normal opladning hjemme, type 2
Slutningen af opladningen bekræftes, når
den grønne CHARGE kontrollampe på
kontrolenheden tændes, og de grønne
kontrollampe tændes.
►

Sæt beskyttelsesafdækningen på
ladepistolen igen og luk ladeklappen.
► Frakoble kontrolenheden fra ladekablet og
stikkontakt i bolig.
Hurtig opladning, type 3
Når opladningen er færdig, vises det på
ladekontrolenheden og ved, at lyset i
kontrollampen på klappen lyser konstant grønt.
►

Sæt ladepistolen på ladeenheden og luk
ladeklappen.
Superhurtig opladning, type 4
Når opladningen er færdig, vises det på
opladeren og ved, at lyset i kontrollampen på
klappen lyser konstant grønt.
► Du kan også stoppe opladningen ved
at trykke på denne knap i klappen (kun i
tilstand 4).
►

Hæng pistolen på ladestationen.
►


Afhængigt af bilmodellen sættes
beskyttelsesafdækningen på basen og
ladeklappen lukkes.
Når opladningsstikket afbrydes, viser en
meddelelse på instrumentgruppen om, at
opladningen er afsluttet, selvom
opladningsstikket blev afbrudt, før fuld
opladning var afsluttet.
Anhængertræk
Lastfordeling
► Fordel vægten jævnt i anhængeren, så
de tungeste genstande er tættest muligt ved
hjulakslen. Overhold kugletrykket nøje.
Fordi luften bliver tyndere i højderne, og
motorens trækkraft reduceres, Den maksimale
anhængervægt skal mindskes med 10 % per
1.000 meters højde.
Brug anhængertræk og
originalledningsnet, som er godkendt af
PEUGEOT. Vi anbefaler, det monteres af et
autoriseret PEUGEOT-værksted eller et andet
kvalificeret værksted.
Hvis anhængertrækket ikke monteres af en
PEUGEOT-forhandler, skal bilproducentens
anvisninger dog stadig overholdes.
Bestemte hjælpefunktioner eller
parkeringsassistancefunktioner deaktiveres
automatisk, hvis der anvendes et godkendt
anhængertræk.
For yderligere oplysninger om kørsel
med en anhænger og forbundet med
Anhængerstabilitetshjælpen henviser vi til
det tilsvarende afsnit.
Overhold den maksimale, autoriserede
anhængervægt, som den er angivet på
din bil registreringsattest, på producentens
mærkat og i Tekniske data-afsnittet i denne
vejledning.
Hvis du bruger tilbehør, der er fastgjort til
trækkrogen (f.eks. fykelholdere,
trækbokse):
–

Overhold den maksimale tilladte kugletryk.

146
Praktiske oplysninger

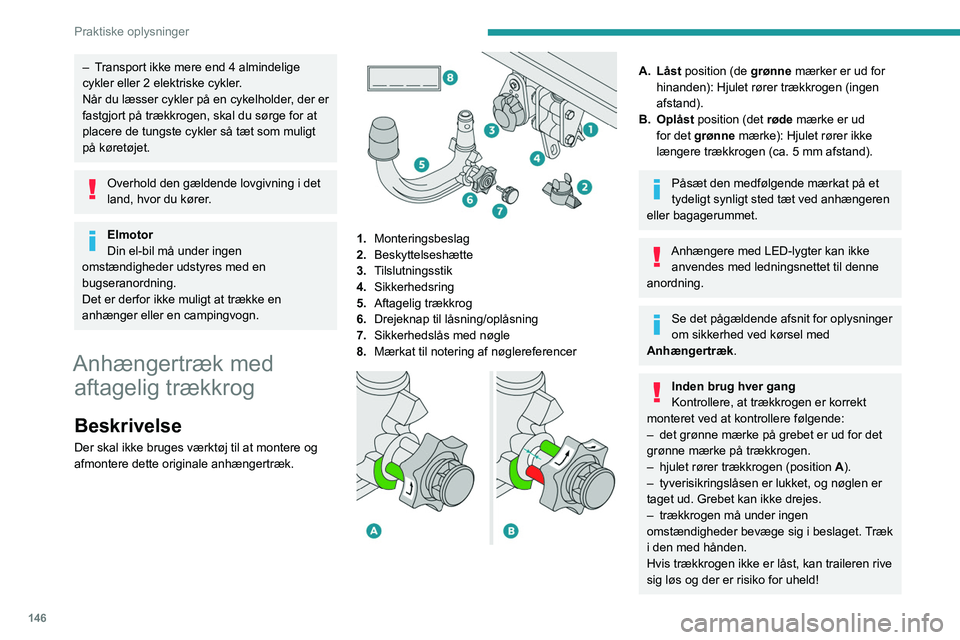

– Transport ikke mere end 4 almindelige
cykler eller 2 elektriske cykler.
Når du læsser cykler på en cykelholder, der er
fastgjort på trækkrogen, skal du sørge for at
placere de tungste cykler så tæt som muligt
på køretøjet.
Overhold den gældende lovgivning i det
land, hvor du kører.
Elmotor
Din el-bil må under ingen
omstændigheder udstyres med en
bugseranordning.
Det er derfor ikke muligt at trække en
anhænger eller en campingvogn.
Anhængertræk med aftagelig trækkrog
Beskrivelse
Der skal ikke bruges værktøj til at montere og
afmontere dette originale anhængertræk.


1. Monteringsbeslag
2. Beskyttelseshætte
3. Tilslutningsstik
4. Sikkerhedsring
5. Aftagelig trækkrog
6. Drejeknap til låsning/oplåsning
7. Sikkerhedslås med nøgle
8. Mærkat til notering af nøglereferencer


A. Låst position (de grønne mærker er ud for
hinanden): Hjulet rører trækkrogen (ingen
afstand).
B. Oplåst position (det røde mærke er ud for det grønne mærke): Hjulet rører ikke
længere trækkrogen (ca. 5 mm afstand).
Påsæt den medfølgende mærkat på et
tydeligt synligt sted tæt ved anhængeren
eller bagagerummet.
Anhængere med LED-lygter kan ikke anvendes med ledningsnettet til denne
anordning.
Se det pågældende afsnit for oplysninger
om sikkerhed ved kørsel med
Anhængertræk.
Inden brug hver gang
Kontrollere, at trækkrogen er korrekt
monteret ved at kontrollere følgende:
–

det grønne mærke på grebet er ud for det
grønne mærke på trækkrogen.
–


hjulet rører trækkrogen (position A

).
–

tyverisikringslåsen er lukket, og nøglen er
taget ud. Grebet kan ikke drejes.
–


trækkrogen må under ingen
omstændigheder bevæge sig i beslaget.

Træk
i den med hånden.
Hvis trækkrogen ikke er låst, kan traileren rive
sig løs og der er risiko for uheld!
Ved brug
Lås aldrig systemet op med en
anhænger eller cykelholder på trækkrogen.
Overskrid aldrig bilens maksimalt tilladte
vogntogsvægt.
Overhold altid den maksimalt tilladte
belastning på trækkrogen: hvis den
overskrides, kan denne enhed løsnes fra
køretøjet - risiko for en ulykke!
Før du kører, skal du justere forlygterne og
kontrollere, at lygterne på traileren fungerer.
Se det pågældende afsnit for yderligere
oplysninger om Højdeindstilling af forlygter .
Efter brug
Når du rejser uden påhængskøretøj
eller lastbærer, skal du tage trækkrogen af
og sætte beskyttelsesstikket i holderen for
at nummerpladen og/eller dens belysning er
tydeligt synlig.
Vedligehold
Anhængertrækket og monteringsbeslaget skal
holdes rene, for at de kan fungere rigtigt.
Inden bilen vaskes med højtryksrenser, skal
trækkrogen afmonteres, og beskyttelseshætten
skal monteres på monteringsbeslaget.
Arbejde på anhængertrækket
Kontakt et autoriseret PEUGEOT
værksted eller et andet kvalificeret værksted.

147
Praktiske oplysninger

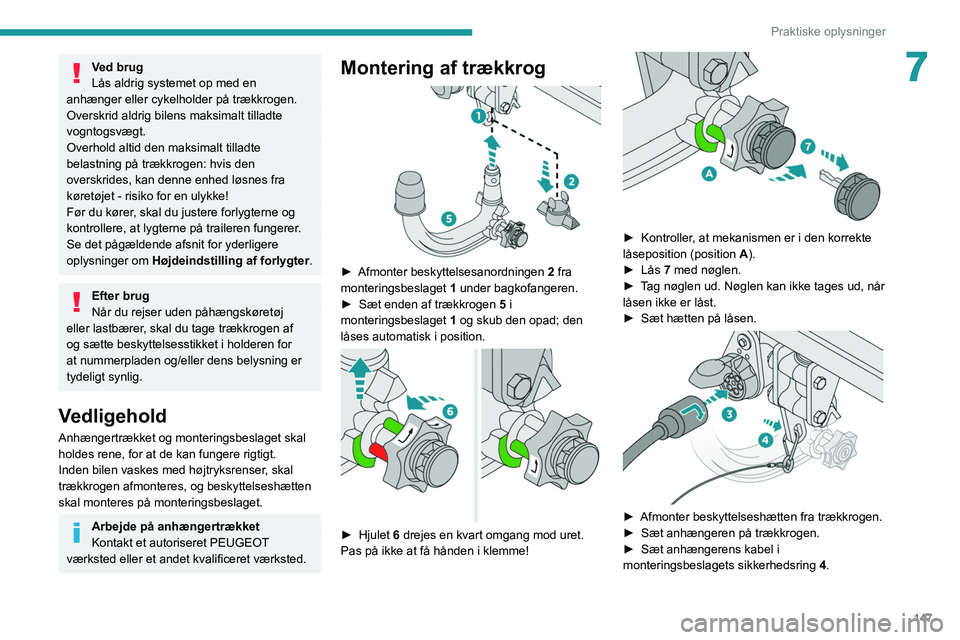

7Ved brug
Lås aldrig systemet op med en
anhænger eller cykelholder på trækkrogen.
Overskrid aldrig bilens maksimalt tilladte
vogntogsvægt.
Overhold altid den maksimalt tilladte
belastning på trækkrogen: hvis den
overskrides, kan denne enhed løsnes fra
køretøjet - risiko for en ulykke!
Før du kører, skal du justere forlygterne og
kontrollere, at lygterne på traileren fungerer.
Se det pågældende afsnit for yderligere
oplysninger om Højdeindstilling af forlygter .
Efter brug
Når du rejser uden påhængskøretøj
eller lastbærer, skal du tage trækkrogen af
og sætte beskyttelsesstikket i holderen for
at nummerpladen og/eller dens belysning er
tydeligt synlig.
Vedligehold
Anhængertrækket og monteringsbeslaget skal
holdes rene, for at de kan fungere rigtigt.
Inden bilen vaskes med højtryksrenser, skal
trækkrogen afmonteres, og beskyttelseshætten
skal monteres på monteringsbeslaget.
Arbejde på anhængertrækket
Kontakt et autoriseret PEUGEOT
værksted eller et andet kvalificeret værksted.
Montering af trækkrog

► Afmonter beskyttelsesanordningen 2 fra
monteringsbeslaget 1 under bagkofangeren.
►

Sæt enden af trækkrogen 5

i
monteringsbeslaget 1 og skub den opad; den
låses automatisk i position.


► Hjulet 6 drejes en kvart omgang mod uret.
Pas på ikke at få hånden i klemme!


► Kontroller , at mekanismen er i den korrekte
låseposition (position A).
►

Lås
7 med nøglen.
►

T
ag nøglen ud. Nøglen kan ikke tages ud, når
låsen ikke er låst.
►

Sæt hætten på låsen.

► Afmonter beskyttelseshætten fra trækkrogen.
► Sæt anhængeren på trækkrogen.
►

Sæt anhængerens kabel i
monteringsbeslagets sikkerhedsring 4

.

148
Praktiske oplysninger

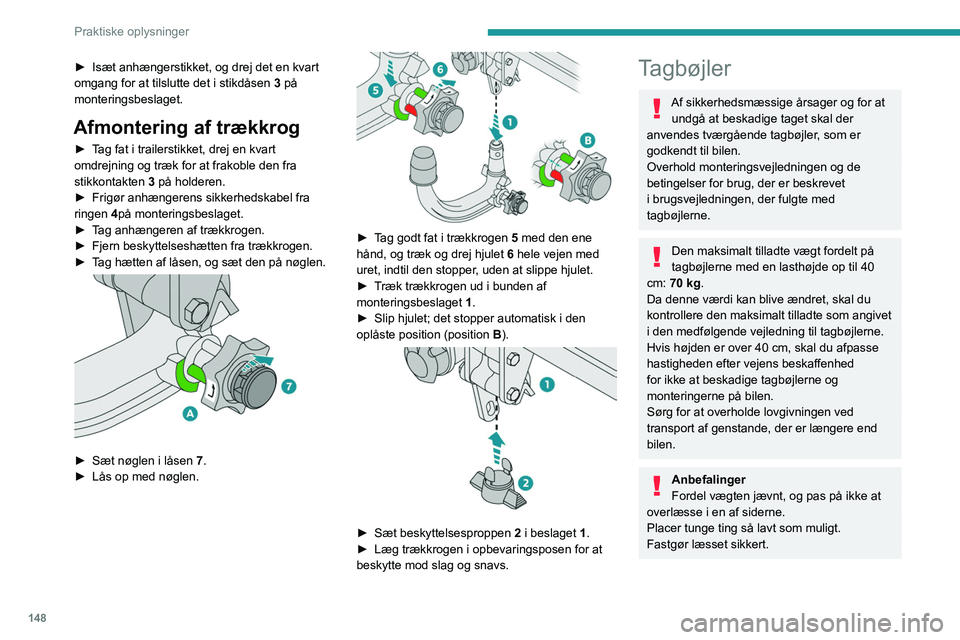

► Isæt anhængerstikket, og drej det en kvart
omgang for at tilslutte det i stikdåsen 3
på
monteringsbeslaget.
Afmontering af trækkrog
► Tag fat i trailerstikket, drej en kvart
omdrejning og træk for at frakoble den fra
stikkontakten 3 på holderen.
►

Frigør anhængerens sikkerhedskabel fra
ringen 4

på monteringsbeslaget.
►

T
ag anhængeren af trækkrogen.
►

Fjern beskyttelseshætten fra trækkrogen.
►


T
ag hætten af låsen, og sæt den på nøglen.


► Sæt nøglen i låsen 7 .
► Lås op med nøglen.

► Tag godt fat i trækkrogen 5 med den ene
hånd, og træk og drej hjulet 6 hele vejen med
uret, indtil den stopper, uden at slippe hjulet.
►

T
ræk trækkrogen ud i bunden af
monteringsbeslaget 1.
►

Slip hjulet; det stopper automatisk i den
oplåste position (position B

).


► Sæt beskyttelsesproppen 2 i beslaget 1.
► Læg trækkrogen i opbevaringsposen for at
beskytte mod slag og snavs.
Tagbøjler
Af sikkerhedsmæssige årsager og for at undgå at beskadige taget skal der
anvendes tværgående tagbøjler, som er
godkendt til bilen.
Overhold monteringsvejledningen og de
betingelser for brug, der er beskrevet
i brugsvejledningen, der fulgte med
tagbøjlerne.
Den maksimalt tilladte vægt fordelt på
tagbøjlerne med en lasthøjde op til 40
cm: 70
kg.
Da denne værdi kan blive ændret, skal du
kontrollere den maksimalt tilladte som angivet
i den medfølgende vejledning til tagbøjlerne.
Hvis højden er over 40 cm, skal du afpasse
hastigheden efter vejens beskaffenhed
for ikke at beskadige tagbøjlerne og
monteringerne på bilen.
Sørg for at overholde lovgivningen ved
transport af genstande, der er længere end
bilen.
Anbefalinger
Fordel vægten jævnt, og pas på ikke at
overlæsse i en af siderne.
Placer tunge ting så lavt som muligt.
Fastgør læsset sikkert.
Kør forsigtigt: Bilen er mere påvirkelig over
for sidevind, og kørestabiliteten kan være
ændret.
Kontroller regelmæssigt, at tagbøjlerne sidder
solidt og er helt fastspændt; mindst efter hver
tur.
Afmonter tagbøjlerne, når de ikke er i brug.
Soltag
Kontroller, at bagagen ikke er under
tagbøjlerne, hvor den er i vejen for soltagets
bevægelse. Ellers er der risiko for alvorlig
beskadigelse!
Montering på langsgående
tagbøjler


De tværgående tagbøjler skal monteres på
afmærkningerne på de langsgående tagbøjler.
