Page 11 of 123
HANDHAVANDE
14 -
HÅLLA ETT VAKANDE ÖGA
Instrumenttavla
A. Då tändningen slås på ska nålen
som anger bränslemängd röra
sig uppåt.
B. Då motorn sätts i gång ska
kontrollampan som är förknippad
med bränslereserven slockna.
C. Då tändningen slås på ska
indikeringen för oljenivå visa
mellan en och sex fyrkanter i
några sekunder.
Om nivåerna inte är lämpliga ska
motsvarande påfyllning göras. : 17, 24 Kontrollampor
1.
Då tändningen slås på ska
orange och röd varningslampan
tändas.
2. Då motorn kommit i gång ska
samma kontrollampor slockna.
Om någon lampa fortsätter att lysa,
se motsvarande sida. : 19 Reglage
Då kontrollampan tänds anger den
status för motsvarande funktion.
A.
Bortkoppling av fönsterhissarna i
baksätet
: 68
B. Bortkoppling av ESP och
ASR-systemen
: 82
C. Låsa/låsa upp med centrallås
: 60
Page 12 of 123
15
HANDHAVANDE
-
TRYGGA PASSAGERARNAS SÄKERHET
Frampassagerarens krockkudde
1. Stick in nyckeln.
2. Välj läge :
"ON" (aktivering), med
frampassagerare eller bilbarnstol
monterad i framåtvänt läge
"OFF" (bortkoppling), med
bilbarnstol monterad i bakåtvänt
läge
3. Dra ut nyckeln i samma läge
: 84 Förarens säkerhetsbälte och
krockkuddar
A.
Kontrollampa som lyser rött för
att visa att förarens bilbälte inte
är fastspänt
B. Kontrollampa för passagerarens
krockkudde ; lyser om
krockkudden har kopplats bort
C. Kontrollampa för
krockkuddssystem ; släckt efter
påslagning av tändningen
: 21
STARTA MOTORN
Startkontakt
1. STOP -läge
2. Läge för strömförbrukande
tillbehör
3. Körläge
4. Startläge
Page 13 of 123
HANDHAVANDE
16 -
KÖRA SÄKERT
Fartbegränsare
1. Val/frånkoppling av
fartbegränsaren
2. Minskning av det
programmerade värdet
3. Ökning av det programmerade
värdet
4. På/av
Fartbegränsaren fungerar med en
programmerad hastighet på minst
30 km/h.
Inställningarna skall göras med mo-
torn i gång. : 77 Farthållare
1.
Val/frånkoppling av
farthållaren
2. Minskning av det
programmerade värdet
3. Ökning av det programmerade
värdet
4. På/av
För att kunna programmeras eller ak-
tiveras måste bilens fart vara högre
än 40 km/h, med minst 4:an ilagd i
den manuella växellådan. : 79 Visning på instrumenttavlan
Farthållaren eller fartbegränsaren vi-
sas i displayen
A på instrumenttavlan
då den har markerats. En kontroll-
lampa B lyser på instrumenttavlan då
funktionen är aktiverad.
Farthållare
Fartbegränsare
Page 14 of 123
17
KÖRKONTROLL
-
1. Kontrollampa för ej fastspänt
bilbälte
2. Kontrollampa för bortkoppling av
passagerarkrockkudde
3. Kontrollampa för krockkuddar
4. Kontrollampa för dimljus fram
5. Kontrollampa för ABS-systemet
(låsningsfria bromsar)
6. Kontrollampa för dimljus bak
7. Kontrollampa för förvärmning av
dieselmotor
8. Vänster blinker 9.
Vägmätare, serviceindikator,
motoroljenivå och
fartbegränsare/farthållare
10. Höger blinker
11. Kontrollampa för avgasreningen
12. Kontrollampa för helljus
13. Kontrollampa för
parkeringsbroms,
bromsvätskenivå och fel i
REF-systemet
14. Kontrollampa för halvljus
15. Kontrollampa för batteriets
laddningstillstånd
16. Kontrollampa för motoroljetryck
och oljetemperatur
17. Indikering av motoroljans
temperatur 18.
Knapp för vägmätaren
19. Varningslampa (STOP - stanna
omedelbart)
20. Hastighetsmätare
21. Indikering av
kylvätsketemperatur
22. Varvräknare
23. Knapp för belysningsreostat
24. Indikering av bränslenivå
25. Kontrollampa för bränslereserv
26. Kontrollampa för dynamisk
stabilitetskontroll (ESP/ASR)
27. Kontrollampa för fartbegränsare/
farthållare
INSTRUMENT OCH KONTROLLAMPOR: BENSIN/DIESEL MED MANUELL VÄXELLÅDA
Page 15 of 123
KÖRKONTROLL
18 -
1. Kontrollampa för ej fastspänt
bilbälte
2. Kontrollampa för bortkoppling av
passagerarkrockkudde
3. Kontrollampa för krockkuddar
4. Kontrollampa för dimljus fram
5. Kontrollampa för ABS-systemet
(låsningsfria bromsar)
6. Kontrollampa för dimbakljus
7. Vänster blinker
8. Vägmätare, serviceindikator,
motoroljenivåmätare och
fartbegränsare/farthållare 9.
Höger blinker
10. Kontrollampa för avgasreningen
11. Kontrollampa för helljus
12. Kontrollampa för
parkeringsbroms,
bromsvätskenivå och fel i
REF-systemet
13. Kontrollampa för halvljus
14. Kontrollampa för batteriets
laddningstillstånd
15. Kontrollampa för motoroljetryck
och motortemperatur
16. Funktionsprogram
17. Indikering av växelläge
18. Knapp för vägmätaren 19.
Varningslampa (STOP - stanna
omedelbart)
20. Hastighetsmätare
21. Indikering av kylarvätskans
temperatur
22. Varvräknare
23. Knapp för belysningsreostat
24. Indikering av bränslenivå
25. Kontrollampa för bränslereserv
26. Kontrollampa för dynamiskt
stabilitetssystem (ESP/ASR)
27. Kontrollampa för fartbegränsare/
farthållare

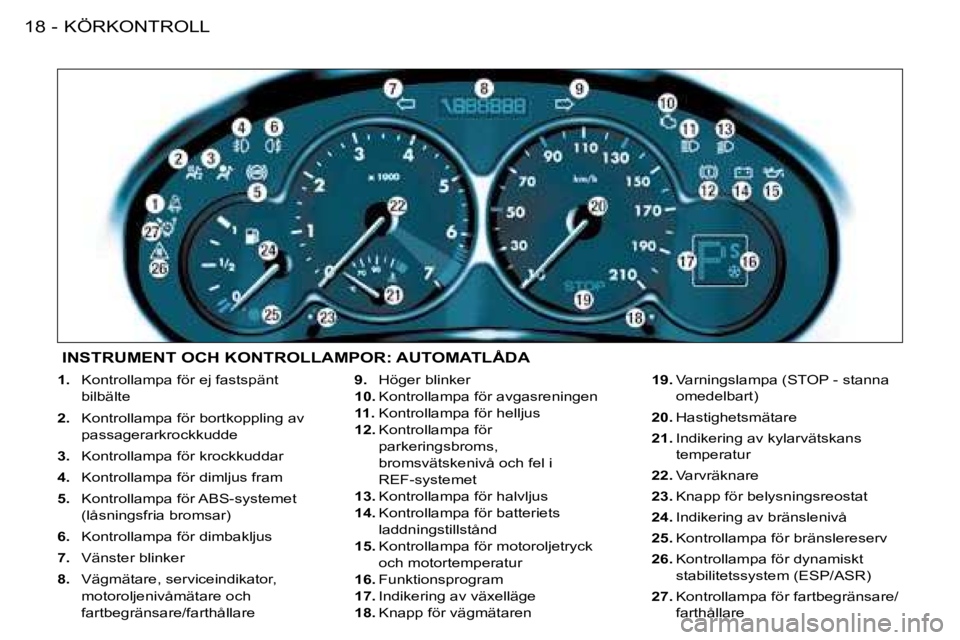

INSTRUMENT OCH KONTROLLAMPOR: AUTOMATLÅDA
Page 16 of 123
19
KÖRKONTROLL
-
KONTROLLAMPORNA
En kontrollampa som lyser eller blinkar när motorn är i gång visar att det berörda systemet inte fungerar normal t.
N ä r v i s s a l a m p o r t ä n d s h ö r s e n l j u d s i g n a l o c h e t t m e d d e l a n d e v i s a s p å l e r f u n k t i o n s s k ä r m e n . D e t ä r d å s k ä l a t t
uppsöka en PEUGEOT-verkstad snarast möjligt.
Om varningslampan STOP tänds när bilen är i rörelse m åste du stanna. Tänk på att stanna så säkert som möjligt.
Varningslampa
(STOP) - stanna
omedelbart
Sammankopplad med kontrollampan
för:
- motoroljans tryck och temperatur
- parkeringsbromsen
- bromsvätskans mininivå
- fel i det elektroniska bromsfördelaren
Sammankopplad med indikatorn för
kylarvätskans temperatur.
Stanna omedelbart, om lampan
blinkar med motorn i gång.
Kontakta PEUGEOT. Kontrollampa för
motoroljans tryck och
temperatur
Tänds samtidigt med varningslam-
pan STOP - stanna omedelbart.
Stanna omedelbart.
Tänd lampa indikerar:
- för lågt oljetryck
- eller oljebrist i smörjkretsen. Fyll vid behov på olja
- oljetemperaturen är för hög. Tändningen av lampan åtföljs av
en ljudsignal. Minska farten för
att sänka oljetemperaturen
Kontakta PEUGEOT. Kontrollampa för
parkeringsbroms,
bromsvätskenivå och
fel i den elektroniska
bromsfördelaren (REF)
Sammankopplad med varningslam-
pan STOP.
Den anger:
- att parkeringsbromsen är åtdragen eller inte ordentligt
lossad
- eller att bromsvätskenivån sjunkit kraftigt (om lampan fortsätter att
lysa sedan parkeringsbromsen
lossats)
- eller ett fel i den elektroniska bromsfördelaren, om den lyser
samtidigt som kontrollampan för
ABS-systemet
Stanna omedelbart.
Kontakta PEUGEOT.
Page 17 of 123
KÖRKONTROLL
20 -
Kontrollampa
för batteriets
laddningstillstånd
Tänd Iampa indikerar att:
- fel uppstått i laddningskretsen
- batteriets eller startmotorns anslutning lossnat
- växelströmsgeneratorns kilrem brustit eller är lös
- växelströmsgeneratorn är defekt
Kontakta PEUGEOT.
Kontrollampa för
avgasreningen
(beroende på version)
Den tänds varje gång tändningen
slås på och lyser i några sekunder.
Tänd lampa när motorn är i gång
anger en funktionsstörning i insprut-
ningssystemet, tändsystemet eller
avgasreningen.
O m k o n t r o l l a m p a n b l i n k a r , i n n s d e t
risk att katalysatorn förstörs på ben-
sinmotorer.
Kontakta PEUGEOT. Förvärmning av
dieselmotor
Vänta tills kontrollampan
slocknat innan du startar motorn.
Vid tillräckligt hög motortemperatur
lyser kontrollampan helt kort och du
kan starta motorn omedelbart.
Kontrollampa för
bränslereserv
När lampan tänds för-
sta gången, betyder det att du kan
köra ytterligare 50 km. (Tankvolym
ca 50 liter).
Kontrollampa för
fartbegränsare/
farthållare
Den tänds vid aktivering av
fartbegränsaren eller farthål-
laren.
Kontrollampa
för dynamisk
stabilitetskontroll
(ESP/ASR)
Lampan lyser i några sekunder varje
gång tändningen slås på.
Med motorn i gång och bilen i rörelse,
tänds den då systemet aktiveras.
Den lyser med fast sken och åtföljs
a v e t t m e d d e l a n d e p å l e r f u n k t i o n s -
displayen, när systemet kopplas ur.
Om kontrollampan fortsätter lysa med
motorn i gång och bilen i rörelse, är
det skäl att kontakta PEUGEOT. Kontrollampa för
ABS-systemet
(låsningsfria bromsar)
Lampan lyser i några sekunder varje
gång tändningen slås på.
Om den fortsätter lysa eller tänds vid
en hastighet över 12 km/h, betyder
d e t a t t d e t i n n s e t t f u n k t i o n f e l i A B S -
systemet.
Bilen har emellertid kvar sitt vanliga
bromssystem med servo.
Tändningen av kontrollampan, som
åtföljs av en ljudsignal och ett med-
d e l a n d e p å l e r f u n k t i o n s d i s p l a y e n ,
anger ett fel i ABS-systemet.
Kontakta PEUGEOT.
Page 18 of 123
21
KÖRKONTROLL
-
Kontrollampa för glömt
bilbälte
Vid påslagning av tändningen tänds
lampan om föraren inte har spänt
fast sitt bilbälte.
När hastigheten överskrider 20 km/h
blinkar kontrollampan i ca två minu-
ter, åtföljt av en ljudsignal som tilltar
i s t y r k a o c h e t t m e d d e l a n d e p å l e r -
funktionsdisplayen. Denna kontroll-
lampa förblir tänd så länge föraren
inte spänner fast sitt bilbälte.
Kontrollampa för
urkoppling av
passagerarens
krockkudde
Tändningen av denna kontrollampa,
s o m f ö l j s a v e t t m e d d e l a n d e p å l e r -
funktionsskärmen, anger att passa-
gerarens krockkudde är urkopplad.
Kontrollampan fortsätter lysa så länge
passagerarens krockkudde förblir ur-
kopplad.
Om lampan blinkar, kontakta PEUGEOT.
Kontrollampa för
krockkuddssystem
När tändningen slås på lyser kon-
trollampan i några sekunder.
Tänds lampan med motorn i gång,
åtföljt av en ljudsignal och ett med-
d e l a n d e p å l e r f u n k t i o n s s k ä r m e n ,
betyder det att det är fel i krock-
kuddssystemen.
Kontakta PEUGEOT. Indikering av kylarvätskans
temperatur
- Visaren i
(A)-fältet: normal
temperatur.
- Visaren i (B)-fältet: för hög
temperatur. Varningslampan
STOP blinkar.
Stanna omedelbart.
Kontakta PEUGEOT. Indikering av motoroljans
temperatur
När motorn är i gång visar den olje-
temperaturen:
- Visaren i
(C)-fältet: normal
temperatur.
- Visaren i (D)-fältet: temperaturen
är för hög. Sänk farten för att få
ner temperaturen.
Page 19 of 123
21
KÖRKONTROLL
-
Kontrollampa för glömt
bilbälte
Vid påslagning av tändningen tänds
lampan om föraren inte har spänt
fast sitt bilbälte.
När hastigheten överskrider 20 km/h
blinkar kontrollampan i ca två minu-
ter, åtföljt av en ljudsignal som tilltar
i s t y r k a o c h e t t m e d d e l a n d e p å l e r -
funktionsdisplayen. Denna kontroll-
lampa förblir tänd så länge föraren
inte spänner fast sitt bilbälte.
Kontrollampa för
urkoppling av
passagerarens
krockkudde
Tändningen av denna kontrollampa,
s o m f ö l j s a v e t t m e d d e l a n d e p å l e r -
funktionsskärmen, anger att passa-
gerarens krockkudde är urkopplad.
Kontrollampan fortsätter lysa så länge
passagerarens krockkudde förblir ur-
kopplad.
Om lampan blinkar, kontakta PEUGEOT.
Kontrollampa för
krockkuddssystem
När tändningen slås på lyser kon-
trollampan i några sekunder.
Tänds lampan med motorn i gång,
åtföljt av en ljudsignal och ett med-
d e l a n d e p å l e r f u n k t i o n s s k ä r m e n ,
betyder det att det är fel i krock-
kuddssystemen.
Kontakta PEUGEOT. Indikering av kylarvätskans
temperatur
- Visaren i
(A)-fältet: normal
temperatur.
- Visaren i (B)-fältet: för hög
temperatur. Varningslampan
STOP blinkar.
Stanna omedelbart.
Kontakta PEUGEOT. Indikering av motoroljans
temperatur
När motorn är i gång visar den olje-
temperaturen:
- Visaren i
(C)-fältet: normal
temperatur.
- Visaren i (D)-fältet: temperaturen
är för hög. Sänk farten för att få
ner temperaturen.
Page 20 of 123
KÖRKONTROLL
22 -
Skärm för visning av de olika
lägena för automatlådans
väljarspak Kontrollampor för
automatlådan
Park (Parkering)
Reverse (Backning)
Neutral (Neutralläge)
Drive (Körning)
Manuellt läge: 1:an är ilagd
2:an är ilagd
3:an är ilagd
4:an är ilagd Kontrollampan "SPORT"
Tänds när
SPORT-program-
met väljs.
Kontrollampan "SNÖ"
Tänds när SNÖ-programmet
väljs.
Felaktig funktion
Om kontrollamporna Sport och Snö
blinkar, åtföljda av en ljudsignal och
e t t m e d d e l a n d e p å l e r f u n k t i o n s s k ä r -
men, kontakta PEUGEOT.
