Instrumenttavla
Page 23 of 123
K…RKONTROLL
27
1.Kontrollampa fšr icke fastspŠnt bilbŠlte*
2. Kontrollampa fšr bortkoppling avpassagerarens airbag*
3. Kontrollampa fšr airbags fram och pŒsidan*
4. Kontrollampa fšr dimstrŒlkastarefram
5. ABS*: Kontrollampa fšr lŒsningsfriabromsar
6. Kontrollampa fšr dimbakljus
7. VŠnster blinkers
8. VŠgmŠtare, serviceindikator ochindikering av motoroljenivŒ 9.
Hšger blinkers
10.
Kontrollampa fšr motorns sjŠlvdiagnos
11 . Kontrollampa fšr helljus
12. Kontrollampa fšr parkeringsbroms,bromsvŠtskenivŒ och fel i REF-sys-temte
13. Kontrollampa fšr halvljus
14. Kontrollampa fšr batteriets ladd-ningstillstŒnd
15. Kontrollampa fšr motorns oljetryck
16. Kontrollampa fšr kylvŠtskans tempe-ratur och mininivŒ
17. Funktionsprogram 18.
Indikering av vŠxellŠge
19. Knapp fšr anvŠndning av vŠgmŠtaren
20. Varningslampa (STOP - stannaomedelbart)
21. HastighetsmŠtare
22. I
ndikering av kylarvŠtskans temperatur
23. VarvrŠknare
24. Reostat fšr instrumentbelysning
25. Indikering av brŠnslenivŒ
26. Kontrollampa fšr brŠnslereserv
* Beroende pŒ utrustning.
Instrumenttavla: Automatl Œda
Page 24 of 123
K…RKONTROLL
28
Kontrollampa f šr
parkeringsbroms, bromsv Štskans
miniminiv Œ och fel i det
elektroniska bromsf šrdelnings-
systemet (REF) Indikerar att:
Ð parkeringsbromsen Šr Œtdragen eller ej ordentligt lossad,
Ð att bromsvŠtskenivŒn sjunkit kraftigt (om lampan fortsŠtter att lysa sedan parkeringsbromsen lossats),
Ð ett fel i det elektroniska bromsfšr- delningssystemet (REF), om dentŠnds samtidigt med kontrollampanfšr ABS-systemet.
Stanna omedelbart.
Uppsšk en PEUGEOT-verkstad.
K… RKONTROLL
Om en varningslampa lyser perma-nent eller blinkar med motorn i
gŒ ng anger den en funktionsst šr-
ning i det ber šrda organet.
TŠ ndningen av vissa lampor kan
Œ tf šljas av en ljudsignal och ett
meddelande p Œ flerfunktionssk Šr-
men. F šrsumma inte denna var-
ning: k šr snarast till n Šrmaste
PEUGEOT-verkstad f šr kontroll.
Om varningslampan STOP t Šnds
under k šrning m Œste du stanna
bilen. F šrs šk g šra det p Œ m šjligast
sŠ kra s Štt.
Kontrollampa f šr
lŒ sningsfria bromsar
(ABS)*
Om lampan fšrblir tŠnd betyder det en
funktionsstšrning i ABS-systemet.Bilens ordinarie servobromssys-tem fungerar dock p Œ normalt s Štt.
Uppsšk en PEUGEOT-verkstad. * Beroende pŒ utrustning.
Kontrollampa f šr
motoroljans tryck och temperatur
Sammankopplad med varningslam-
pan "STOP - stanna omedelbart". Stanna omedelbart.Kontrollampan anger antingen:
- fšr lŒgt oljetryck,
- oljebrist i smšrjkretsen. Fyll pŒ olja.
- eller fšr hšg oljetemperatur. TŠndningen av kontrollampan Œtfšl-js av en ljudsignal. SŠnk farten fšratt fŒ ner oljetemperaturen.
Uppsšk snabbt en PEUGEOT-verkstad.
Kontrollampa f šr
kylarv Štskans temperatur
och miniminiv Œ
Sammankopplad med varningslam-
pan "STOP - stanna omedelbart". Stanna omedelbart.VŠnta tills motorn svalnat innan du kontrollerar nivŒn och fyller pŒ. Kylkretsen Šr under tryck.
Vid reparation och fšr att undvika
risker f šr br Šnnskador : skruva av
locket tvŒ varv, sŒ att trycket sjunker. NŠr trycket sjunkit kan du ta bort locket och fylla pŒ.
Uppsšk en PEUGEOT-verkstad.
Varningslampa
(STOP) stannaomedelbart
TŠnds samtidigt med kontrollampornafšr motoroljetryck, kylarvŠtskans tem-peratur och miniminivŒ, parkering-sbroms, bromsvŠtskans miniminivŒoch fel i det elektroniska bromssyste-met samt med varningen "šppen dšrr"som visas med en teckning pŒ fler-funktionsskŠrmen. Stanna omedelbart om lampan blin- kar med motorn i g Œng.
Uppsšk en PEUGEOT-verkstad.
Page 66 of 123
UTF…RLIG BESKRIVNING AV DIN 206 CC
67
BilbŠlten SpŠnn fast bilbŠltena sŒ hŠr Dra i remmen och skjut in lŒstungan i lŒset.BilbŠlten med pyrotekniskabŠltesstrŠckare ochtryckbegrŠnsare SŠkerheten vid frontalkrock har fšr- bŠttrats genom att man tagit i bruk bil-bŠlten som Šr utrustade med pyrotek-niska bŠltesstrŠckare och tryckbe-grŠnsare pŒ framplatserna. BeroendepŒ kollisionens kraft spŠnner bŠltes-strŠckarna Œt bilbŠltena sŒ att passa-gerarna hŒlls tryckta mot stolen. BilbŠltena med pyrotekniska bŠltes- strŠckare aktiveras vid pŒslagning avtŠndningen.
TryckbegrŠnsaren minskar bŠltets tryck pŒ kroppen vid krock. Bakre bilbŠlten BaksŠtena Šr utrustade med tvŒ tre- punktsbŠlten med spŠnnrulle.
Fšr att ett sŠkerhetsbŠlte ska vara effektivt, bšr detligga tŠtt mot kroppen. Det pyrotekniska syste-
met kan lšsa ut fšre och oberoen- de av airbagsystemet, beroendepŒ kollisionens natur och kraft. Kontrollampan fšr airbagsystemet tŠnds alltid pŒ instrumenttavlan dŒsystemet lšser ut. NŠr de pyrotekniska bŠltesstrŠck- arna lšst ut mŒste kontroll av sys-
temet utfšras pŒ en PEUGEOT-verkstad. Detta system Šr konstruerat fšr att vara i fullgott skick i 10 Œrs tid. DŠrefter bšr det bytas ut.
Page 87 of 123
UTF…RLIG BESKRIVNING AV DIN 206 CC
87
Normal anvŠndning av ABS-syste- met kan leda till att lŠtta vibrationerkŠnns i bromspedalen.
Vid nšdbromsning trampa ned bromspedalen och hŒll den ned-tryckt utan att minska pedal-trycket.
ABS-SYSTEM* (LBROMSAR)
Fšrutsatt att dŠcken Šr i full-gott skick
ger ABS-systemet vid bromsninghšgre stabilitet och bŠttre manšvre-ringsegenskaper pŒ din bil frŠmst dŒpŒ dŒlig och hal vŠg. ABS-systemet aktiveras automatiskt sŒ fort bromsarna bšrjar lŒsa hjulen.
Parkeringsbroms Dra Œt sŒ hŠr DŒ bilen har stannat, dra upp parke- ringsbromsens spak. Lossa sŒ hŠr Dra i handtaget och tryck in knappen innan du lossar bromsen.
* Beroende pŒ utrustning.
Page 100 of 123
PRAKTISK INFORMATION
98
Speciella detaljer fšrknippade med aluminiumhjul* SmŒ kapslar pŒ hjulbultarna Bultarna pŒ aluminiumhjul Šr tŠckta
med smŒ fšrkromade kapslar.
Ta bort dem med verktyget 4 innan du
lossar hjulbultarna. Montering av reservhjulet** Om bilen Šr utrustad med ett reserv- hjul i plŒt, Šr det
normaltatt vid fast-
sŠttningen av detta konstatera att bul-tarnas brickor inte kommer i kontaktmed fŠlgen. Reservhjulet hŒlls pŒplats av de koniska stšdet frŒn varjebult. Montering av vinterdŠck Om du utrustar bilen med vinterdŠck
som monteras pŒ plŒtfŠlgar, mŒste duabsolut anvŠnda specialbultar som
du fŒr kšpa i PEUGEOTs fšrsŠljnings-nŠt. Stšldskyddsskruvar** Om hjulen pŒ din bil Šr utrustade med stšldskyddsskruvar (en per hjul),mŒste du ta bort den fšrkromade kap-seln och plasskyddet som tŠcker denmed hjŠlp av verktyget
4, innan du
skruvar loss den med en av de tvŒstšldskyddshylsorna (som du fick nŠrbilen levererades tillsammans meddubletten av nycklarna och det konfi-dentiella kortet) och hylsnyckeln 1.
AnmŠrkning: Anteckna omsorgsfullt
kodnumret som graverats i hylsanshuvud. Med det kan du fŒ en kopia avstšldskyddshylsorna i fšrsŠljningsnŠ-tet. * Beroende pŒ utrustning.
** Beroende pŒ version och mottagar- land.
Page 102 of 123
PRAKTISK INFORMATION
100

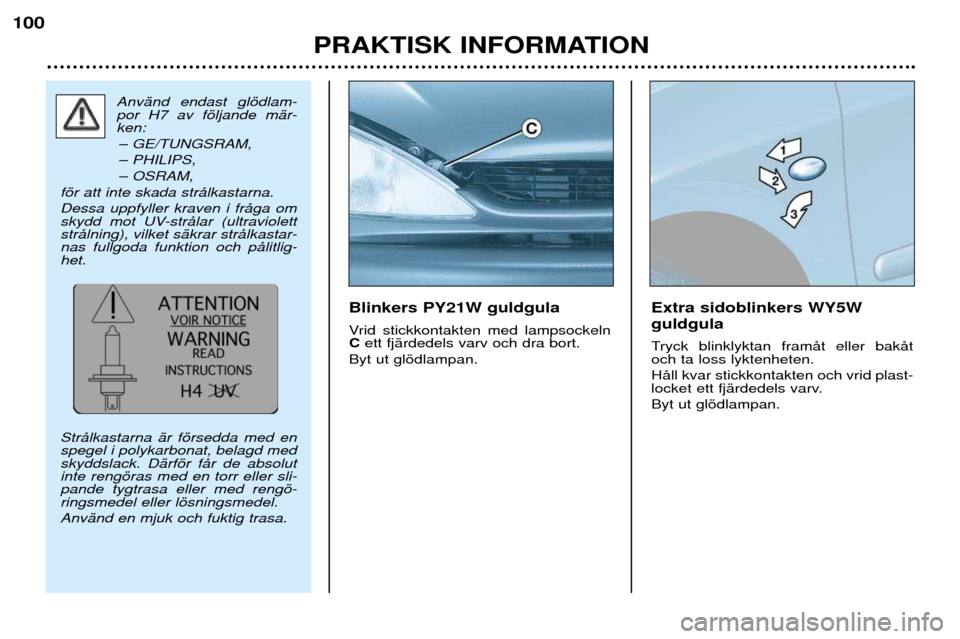

Blinkers PY21W guldgula
Vrid stickkontakten med lampsockeln Cett fjŠrdedels varv och dra bort.
Byt ut glšdlampan. Extra sidoblinkers WY5W guldgula
Tryck blinklyktan framŒt eller bakŒt och ta loss lyktenheten. HŒll kvar stickkontakten och vrid plast-
locket ett fjŠrdedels varv. Byt ut glšdlampan.
AnvŠnd endast glšdlam- por H7 av fšljande mŠr-ken:
Ð GE/TUNGSRAM,
Ð PHILIPS,
Ð OSRAM,
fšr att inte skada strŒlkastarna.Dessa uppfyller kraven i frŒga om
skydd mot UV-strŒlar (ultraviolettstrŒlning), vilket sŠkrar strŒlkastar-nas fullgoda funktion och pŒlitlig-het. StrŒlkastarna Šr fšrsedda med en spegel i polykarbonat, belagd medskyddslack. DŠrfšr fŒr de absolutinte rengšras med en torr eller sli-pande tygtrasa eller med rengš-ringsmedel eller lšsningsmedel. AnvŠnd en mjuk och fuktig trasa.
Page 109 of 123
PRAKTISK INFORMATION
105

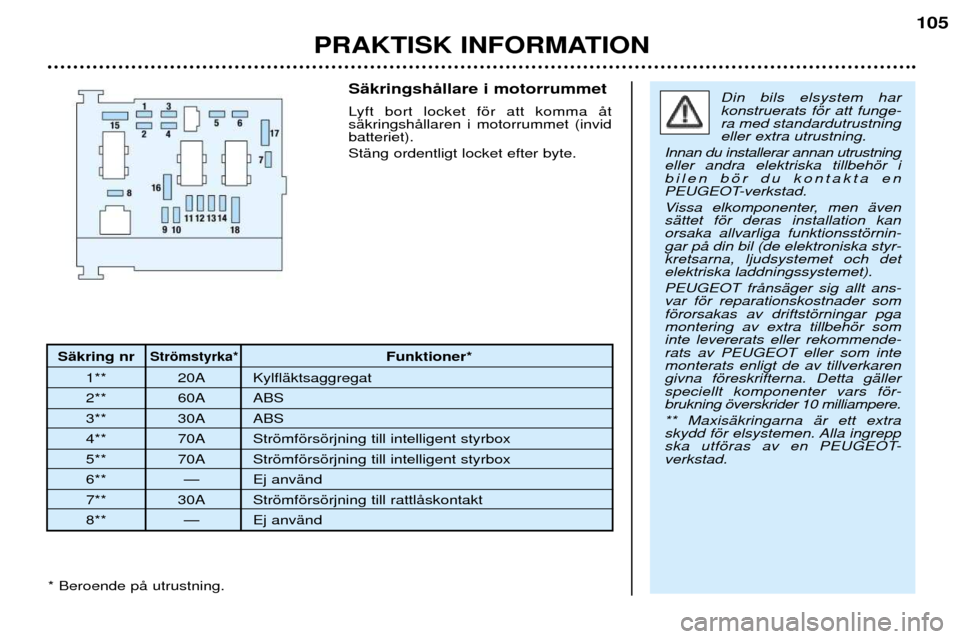

SŠkring nrStršmstyrka*Funktioner*
1** 20A KylflŠktsaggregat
2** 60A ABS
3** 30A ABS
4** 70A Stršmfšrsšrjning till intelligent styrbox
5** 70A Stršmfšrsšrjning till intelligent styrbox
6** Ñ Ej anvŠnd
7** 30A Stršmfšrsšrjning till rattlŒskontakt
8** Ñ Ej anvŠnd SŠkringshŒllare i motorrummet
Lyft bort locket fšr att komma Œt sŠkringshŒllaren i motorrummet (invidbatteriet). StŠng ordentligt locket efter byte.
Din bils elsystem har konstruerats fšr att funge-ra med standardutrustningeller extra utrustning.
Innan du installerar annan utrustningeller andra elektriska tillbehšr i
bilen bšr du kontakta en
PEUGEOT-verkstad.
Vissa elkomponenter, men Šven sŠttet fšr deras installation kanorsaka allvarliga funktionsstšrnin-gar pŒ din bil (de elektroniska styr-kretsarna, ljudsystemet och detelektriska laddningssystemet). PEUGEOT frŒnsŠger sig allt ans- var fšr reparationskostnader somfšrorsakas av driftstšrningar pgamontering av extra tillbehšr sominte levererats eller rekommende-rats av PEUGEOT eller som intemonterats enligt de av tillverkarengivna fšreskrifterna. Detta gŠllerspeciellt komponenter vars fšr-brukning šverskrider 10 milliampere. ** MaxisŠkringarna Šr ett extra
skydd fšr elsystemen. Alla ingrepp
ska utfšras av en PEUGEOT-verkstad.
* Beroende pŒ utrustning.
Page 110 of 123
PRAKTISK INFORMATION
106
* Beroende pŒ utrustning.
SŠkring nrStršmstyrka*Funktioner*
1 10A Kontaktor backljus - hastighetsmŠtare
2 15A Magnetventil kolfilterbehŒllare - brŠnslepump
3 10A Styrbox ABS
4 10A Styrbox automatlŒda - motorstyrbox
5 Ñ Ej anvŠnd
7 20A Pump strŒlkastarspolare
8 20A RelŠ kylflŠktsaggregat - motorstyrbox - magnetventil motorkontroll
9 15A VŠnster halvljus
10 15A Hšger halvljus
11 10A VŠnster helljus
12 15A Hšger helljus
13 15A Signalhorn
14 10A Pumpar vindrutespolare
15 30A VŠrmare spjŠllhus - lambdasond - motorstyrbox - luftmŠngdmŠtare - tŠndspole - magnetventil
motorkontroll - spridare
16 30A RelŠ luftpump
17 30A Vindrutetorkare snabb och normal hastighet
18 40A LuftkonditioneringsflŠkt
