Page 221 of 255
205
11
22
33
44
22
44
33
11
03 AUDIO-ANLAGE
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie das Radio an.
Drücken Sie auf die Taste BAND AST, um einen der folgenden Wellenbereiche anzuwählen: FM1, FM2, FMast, AM.
Drücken Sie kurz auf eine der Tasten, um den automatischen Sendersuchlauf zu starten.
Drücken Sie auf eine der Tasten, um eine manuelle Sendersuche durchzuführen.
Drücken Sie auf die Taste LIST REFRESH, um die Liste der lokal empfangenen Sender ( m a x i m a l 3 0 ) a n z u z e i g e n . Um diese Liste zu aktualisieren, drücken Sie länger als zwei Sekunden auf die Taste.
Wählen Sie SENDERSUCHLAUF AKTIVIEREN (RDS) und drücken Sie auf OK. Auf dem Bildschirm erscheint RDS.
Wählen Sie die Funktion VOREINSTELLUNGEN FREQUENZBAND FM und drücken Sie auf OK.
Wählen Sie AUDIO-FUNKTIONEN und drücken Sie auf OK.
Drücken Sie auf die Taste MENU.
VOREINSTELLUNGEN FREQUENZBAND FM
SENDERSUCHLAUF AKTIVIEREN (RDS)
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, ...) können den Empfang behindern, auch im RDS-Modus zur Senderverfolgung. Dies ist eine normale Erscheinung bei der Ausbreitung von Radiowellen und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
RDS
Wird RDS angezeigt, so kann dank der Frequenzverfol gung ein und derselbe Sender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders ni cht im ganzen Land gewährleistet, da die Radiosender das Gebiet nicht zu 100 % abdecken. Daraus erklärt sich, dass bei einer längeren Fahrstrecke der Empfang des Senders verloren gehen kann.
RADIO
ANWAHL EINES SENDERS
Page 222 of 255
206
11
22
33
11
22

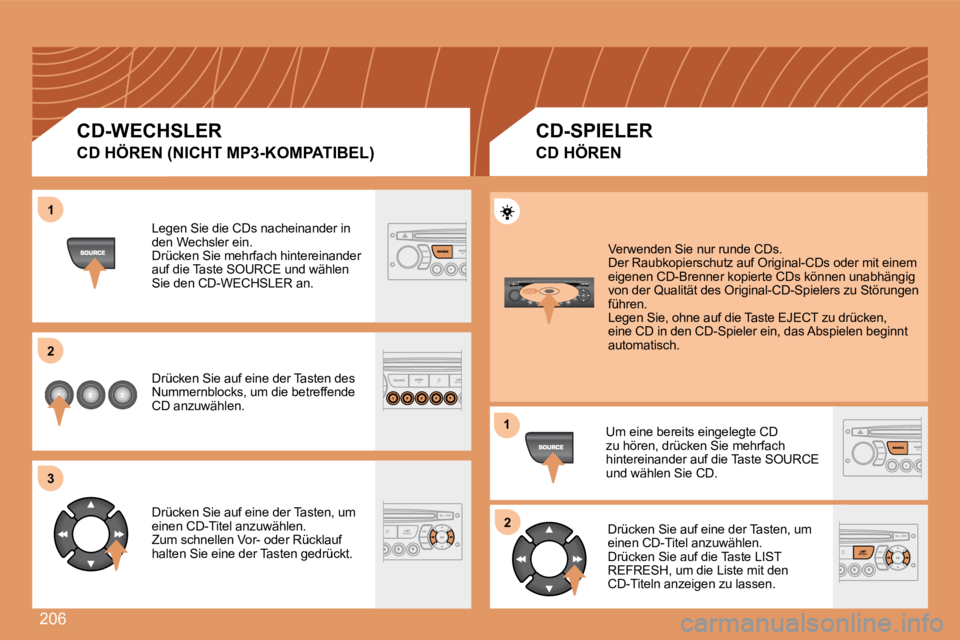

Legen Sie die CDs nacheinander in den Wechsler ein. Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie den CD-WECHSLER an.
Drücken Sie auf eine der Tasten des Nummernblocks, um die betreffende CD anzuwählen.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Zum schnellen Vor- oder Rücklauf halten Sie eine der Tasten gedrückt.
Verwenden Sie nur runde CDs. Der Raubkopierschutz auf Original-CDs oder mit einem eigenen CD-Brenner kopierte CDs können unabhängig von der Qualität des Original-CD-Spielers zu Störungen führen. Legen Sie, ohne auf die Taste EJECT zu drücken, eine CD in den CD-Spieler ein, das Abspielen beginn t automatisch.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die Taste LIST REFRESH, um die Liste mit den CD-Titeln anzeigen zu lassen.
CD-WECHSLER
CD HÖREN (NICHT MP3-KOMPATIBEL)
CD-SPIELER
CD HÖREN
Page 223 of 255
207
11
22

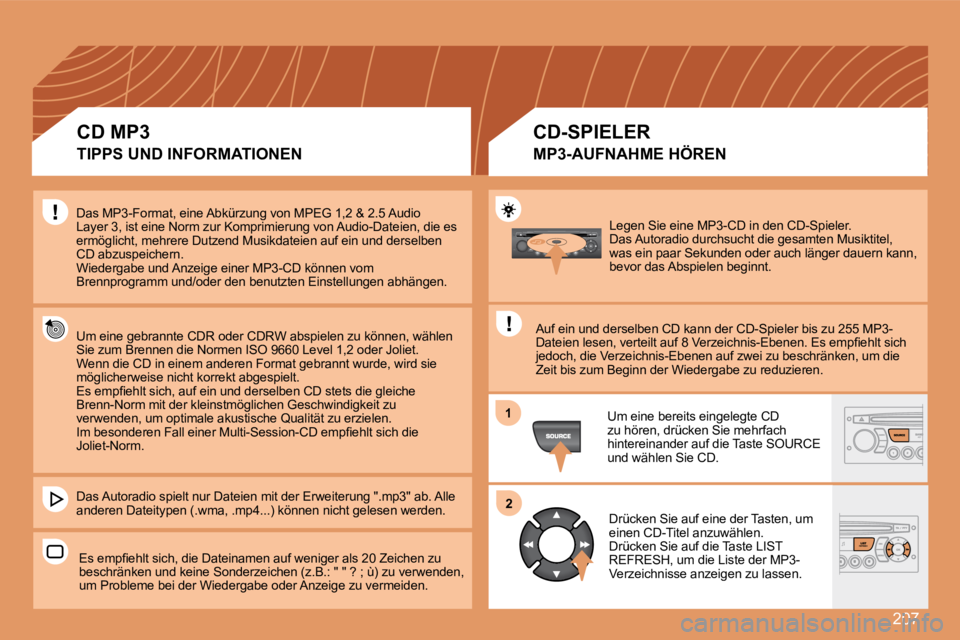

Legen Sie eine MP3-CD in den CD-Spieler. Das Autoradio durchsucht die gesamten Musiktitel, was ein paar Sekunden oder auch länger dauern kann, bevor das Abspielen beginnt.
Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3- D a t e i e n l e s e n , v e r t e i l t a u f 8 V e r z e i c h n i s - E b e n e n . E s e m p fi e h l t s i c h jedoch, die Verzeichnis-Ebenen auf zwei zu beschrän ken, um die Zeit bis zum Beginn der Wiedergabe zu reduzieren.
Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien, die es ermöglicht, mehrere Dutzend Musikdateien auf ein un d derselben CD abzuspeichern. Wiedergabe und Anzeige einer MP3-CD können vom Brennprogramm und/oder den benutzten Einstellungen abhängen.
Um eine gebrannte CDR oder CDRW abspielen zu könne n, wählen Sie zum Brennen die Normen ISO 9660 Level 1,2 oder Joliet. Wenn die CD in einem anderen Format gebrannt wurde , wird sie möglicherweise nicht korrekt abgespielt. E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e Brenn-Norm mit der kleinstmöglichen Geschwindigkeit zu verwenden, um optimale akustische Qualität zu erzielen. I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e Joliet-Norm.
Das Autoradio spielt nur Dateien mit der Erweiterung ".mp3" ab. Alle anderen Dateitypen (.wma, .mp4...) können nicht gel esen werden.
E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u beschränken und keine Sonderzeichen (z.B.: " " ? ; ù) zu verwenden, um Probleme bei der Wiedergabe oder Anzeige zu verm eiden.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die Taste LIST REFRESH, um die Liste der MP3-Verzeichnisse anzeigen zu lassen.
CD MP3
TIPPS UND INFORMATIONEN
CD-SPIELER
MP3-AUFNAHME HÖREN
Page 224 of 255
208
11
22
33
11
22
4411

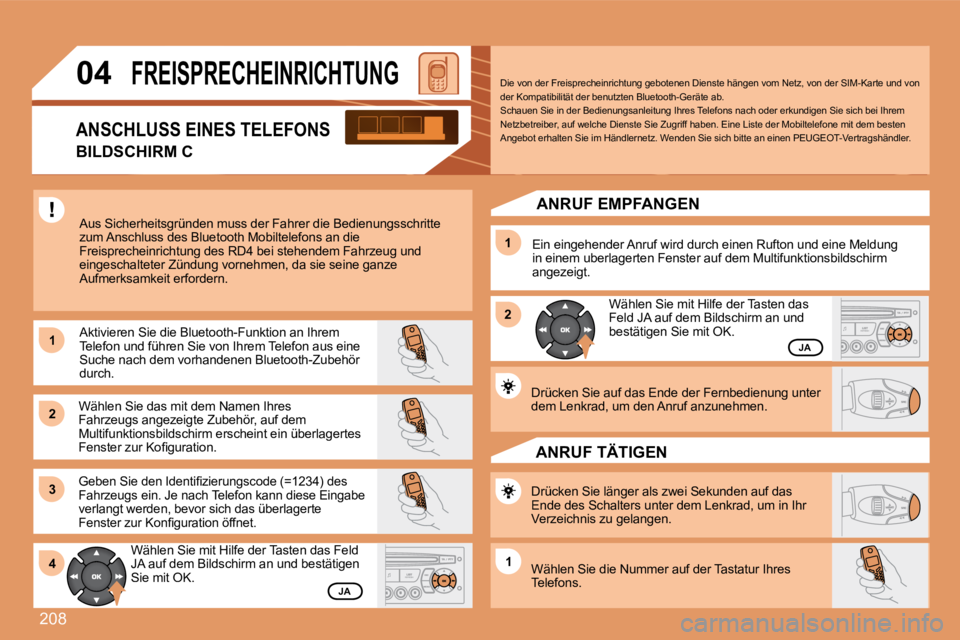

04 FREISPRECHEINRICHTUNG
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte zum Anschluss des Bluetooth Mobiltelefons an die Freisprecheinrichtung des RD4 bei stehendem Fahrzeu g und eingeschalteter Zündung vornehmen, da sie seine ganze Aufmerksamkeit erfordern.
Wählen Sie das mit dem Namen Ihres Fahrzeugs angezeigte Zubehör, auf dem Multifunktionsbildschirm erscheint ein überlagertes F e n s t e r z u r K o fi g u r a t i o n .
Aktivieren Sie die Bluetooth-Funktion an Ihrem Telefon und führen Sie von Ihrem Telefon aus eine Suche nach dem vorhandenen Bluetooth-Zubehör durch.
Wählen Sie mit Hilfe der Tasten das Feld JA auf dem Bildschirm an und bestätigen Sie mit OK.
G e b e n S i e d e n I d e n t i fi z i e r u n g s c o d e ( = 1 2 3 4 ) d e s Fahrzeugs ein. Je nach Telefon kann diese Eingabe verlangt werden, bevor sich das überlagerte F e n s t e r z u r K o n fi g u r a t i o n ö f f n e t .
JA
JA
Die von der Freisprecheinrichtung gebotenen Dienste hängen vom Netz, von der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab. Schauen Sie in der Bedienungsanleitung Ihres Telef ons nach oder erkundigen Sie sich bei Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben. Eine Liste der Mobiltelefone mit dem besten Angebot erhalten Sie im Händlernetz. Wenden Sie sic h bitte an einen PEUGEOT-Vertragshändler.
ANRUF EMPFANGEN
Ein eingehender Anruf wird durch einen Rufton und eine Meldung in einem uberlagerten Fenster auf dem Multifunktion sbildschirm angezeigt.
Wählen Sie mit Hilfe der Tasten das Feld JA auf dem Bildschirm an und bestätigen Sie mit OK.
Drücken Sie auf das Ende der Fernbedienung unter dem Lenkrad, um den Anruf anzunehmen.
Drücken Sie länger als zwei Sekunden auf das Ende des Schalters unter dem Lenkrad, um in Ihr Verzeichnis zu gelangen.
Wählen Sie die Nummer auf der Tastatur Ihres Telefons.
ANRUF TÄTIGEN
ANSCHLUSS EINES TELEFONS
BILDSCHIRM C
Page 225 of 255
209
05
RADIO: Anwahl des nächsten gespeicherten Senders CD-Wechsler: Anwahl der nächsten CD Anwahl des nächsten Menüpunktes MP3: Anwahl des nächsten Verzeichnisses
RADIO: Anwahl des vorigen gespeicherten Senders CD-WECHSLER: Anwahl der vorigen CD Anwahl des vorigen Menüpunktes MP3: Anwahl des vorigen Verzeichnisses
RADIO: Automatische Sendersuche nach oben CD-SPIELER/CD-WECHSLER/MP3: Anwahl des nächsten Titels CD-SPIELER/CD-WECHSLER: gedrückt halten: Schneller Vorlauf Anwahl des vorigen Punktes
RADIO: Automatische Sendersuche nach unten CD-SPIELER/CD-WECHSLER/MP3: Anwahl des vorigen Titels CD-SPIELER/CD-WECHSLER: gedrückt halten: Schneller Rücklauf Anwahl des nächsten Punktes
Erhöhung der Lautstärke
Verringerung der Lautstärke

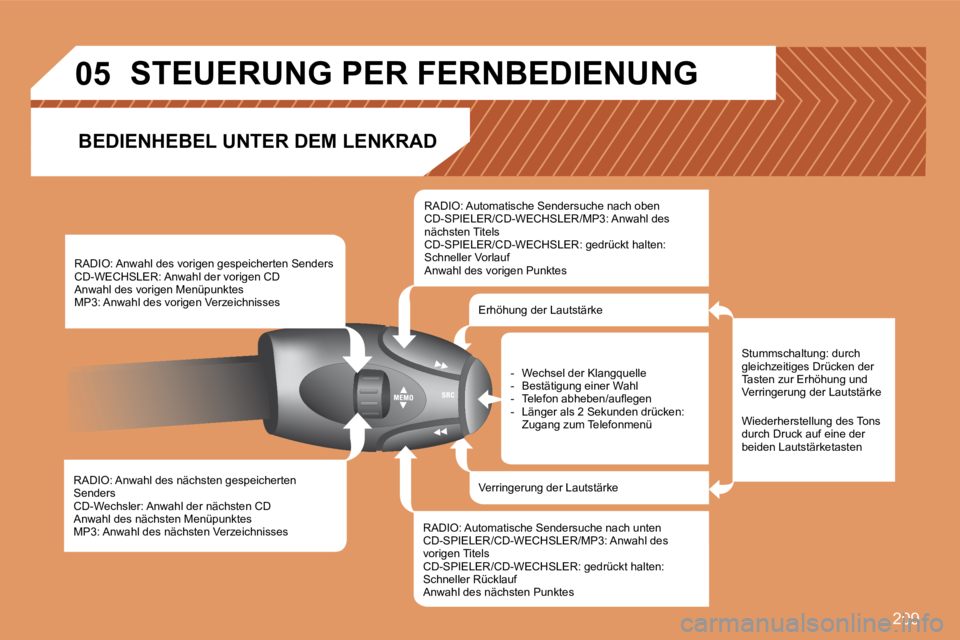

STEUERUNG PER FERNBEDIENUNG
Stummschaltung: durch gleichzeitiges Drücken der Tasten zur Erhöhung und Verringerung der Lautstärke
Wiederherstellung des Tons durch Druck auf eine der beiden Lautstärketasten
- Wechsel der Klangquelle - Bestätigung einer Wahl - T e l e f o n a b h e b e n / a u fl e g e n - Länger als 2 Sekunden drücken: Zugang zum Telefonmenü
BEDIENHEBEL UNTER DEM LENKRAD
Page 226 of 255
210
55
66
77
88
11
22
33
44

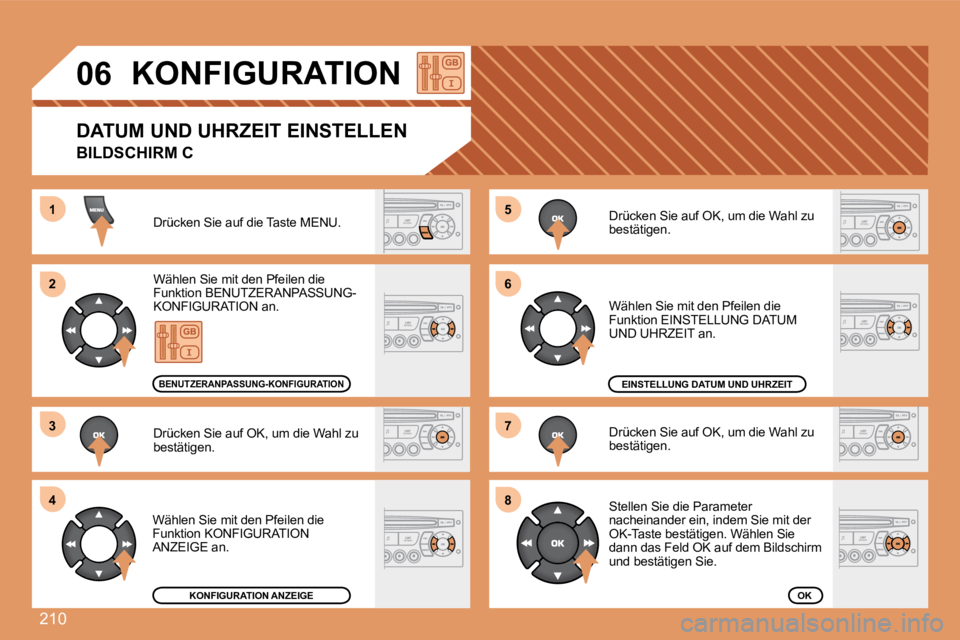

06 KONFIGURATION
Drücken Sie auf die Taste MENU.
Wählen Sie mit den Pfeilen die Funktion BENUTZERANPASSUNG-KONFIGURATION an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion KONFIGURATION ANZEIGE an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion EINSTELLUNG DATUM UND UHRZEIT an.
Stellen Sie die Parameter nacheinander ein, indem Sie mit der OK-Taste bestätigen. Wählen Sie dann das Feld OK auf dem Bildschirm und bestätigen Sie.
KONFIGURATION ANZEIGE
EINSTELLUNG DATUM UND UHRZEIT
OK
BENUTZERANPASSUNG-KONFIGURATION
DATUM UND UHRZEIT EINSTELLEN
BILDSCHIRM C
Page 227 of 255
211
1
1
2
3
4
3
4
3
4
2
3
4
3
4
2
3
4
2
4
4
3
4
4
4
3
4
4
1
2
3
2
3
3
2
2
1
2
3
3
3
4
4
4
2
3
4
3
4
3
4
2
3
3
3
4
07

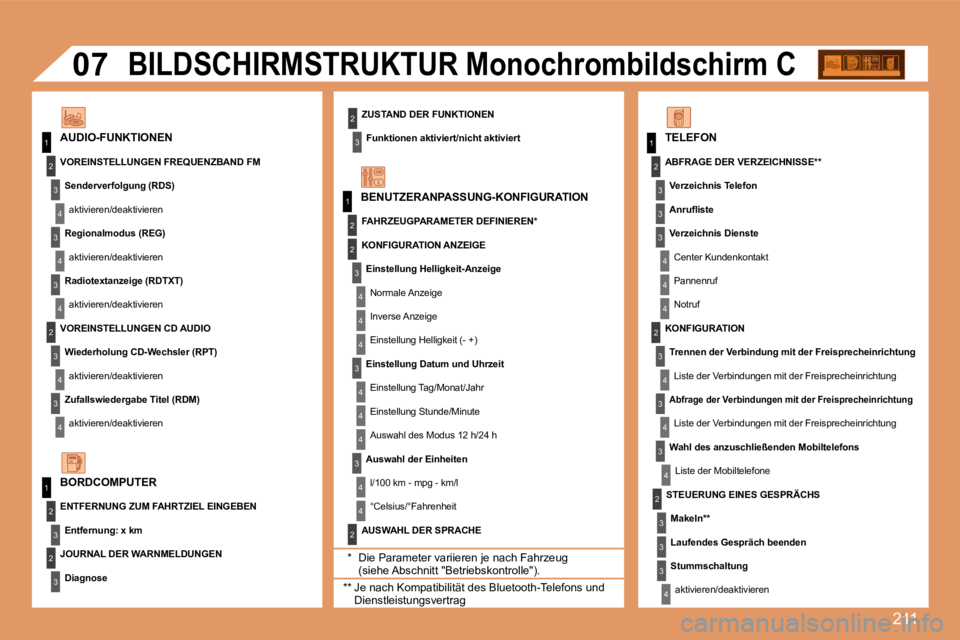

ZUSTAND DER FUNKTIONEN
Funktionen aktiviert/nicht aktiviert AUDIO-FUNKTIONEN
BILDSCHIRMSTRUKTUR Monochrombildschirm C
* Die Parameter variieren je nach Fahrzeug (siehe Abschnitt "Betriebskontrolle").
JOURNAL DER WARNMELDUNGEN
Diagnose
BORDCOMPUTER
VOREINSTELLUNGEN FREQUENZBAND FM
Senderverfolgung (RDS)
aktivieren/deaktivieren
Regionalmodus (REG)
aktivieren/deaktivieren
Radiotextanzeige (RDTXT)
aktivieren/deaktivieren
VOREINSTELLUNGEN CD AUDIO
Wiederholung CD-Wechsler (RPT)
aktivieren/deaktivieren
Zufallswiedergabe Titel (RDM)
aktivieren/deaktivieren
ENTFERNUNG ZUM FAHRTZIEL EINGEBEN
Entfernung: x km
BENUTZERANPASSUNG-KONFIGURATION
FAHRZEUGPARAMETER DEFINIEREN *
AUSWAHL DER SPRACHE
TELEFON
ABFRAGE DER VERZEICHNISSE **
Verzeichnis Telefon
A n r u fl i s t e
Verzeichnis Dienste
Center Kundenkontakt
Pannenruf
Notruf
KONFIGURATION ANZEIGE
Einstellung Helligkeit-Anzeige
Normale Anzeige
Inverse Anzeige
Einstellung Helligkeit (- +)
Einstellung Datum und Uhrzeit
Einstellung Tag/Monat/Jahr
Einstellung Stunde/Minute
Auswahl des Modus 12 h/24 h
Auswahl der Einheiten
l/100 km - mpg - km/l
°Celsius/°Fahrenheit
** Je nach Kompatibilität des Bluetooth-Telefons und Dienstleistungsvertrag
STEUERUNG EINES GESPRÄCHS
Makeln **
Laufendes Gespräch beenden
Stummschaltung
aktivieren/deaktivieren
KONFIGURATION
Trennen der Verbindung mit der Freisprecheinrichtung
Liste der Verbindungen mit der Freisprecheinrichtung
Abfrage der Verbindungen mit der Freisprecheinric htung
Liste der Verbindungen mit der Freisprecheinrichtung
Wahl des anzuschließenden Mobiltelefons
Liste der Mobiltelefone
Page 228 of 255
212
1
2
3
3
2
3
3
2
3
3
2
3
3
2
3
3
1
2
3
3
2
3
3
1
2
3
3
1
2
2
2
2
2
2
1
2
2
2
2
2
2
2
2
1
2
2
123
23
07
RADIO-CD
WISCH HI RÜCK
aktiviert
deaktiviert
EINHEITEN
TEMPERATUR: °CELSIUS/°FAHRENHEIT
KRAFTSTOFFVERBRAUCH: KM/L - L/100 - MPG
FEHLERLISTE VERLASSEN/ABFRAGEN
Funkt. aktiviert (od. nicht)
Warnmeldungen
SPRACHEN
FRANCAIS
ITALIANO
NEDERLANDS
PORTUGUES
PORTUGUES-BRASIL
DEUTSCH
ENGLISH
ESPANOL
EINSTELL ANZ
JAHR
MONAT
TAG
STUNDE
MINUTEN
MODUS 12 H/24 H

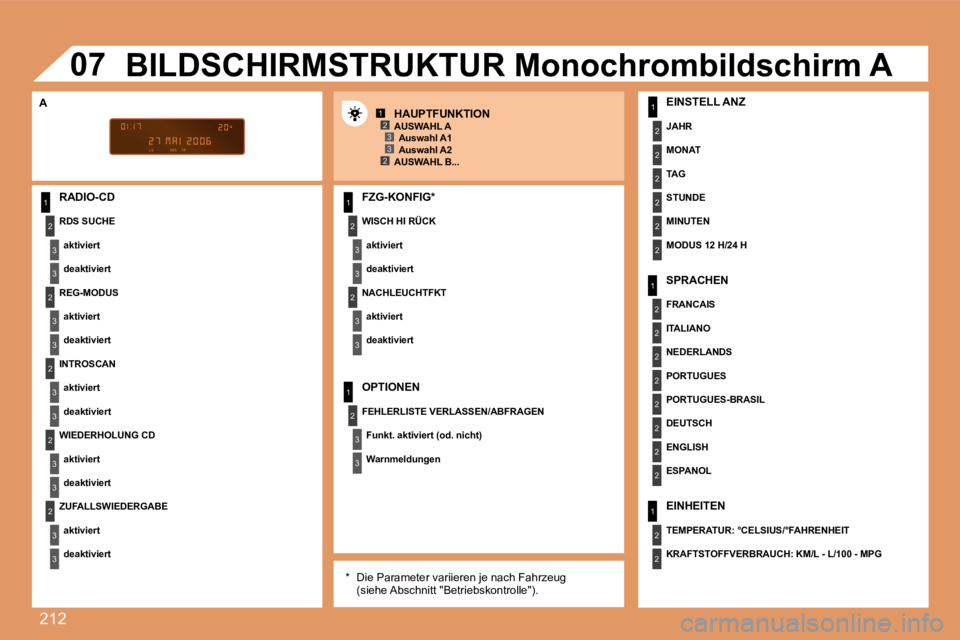

BILDSCHIRMSTRUKTUR Monochrombildschirm A
HAUPTFUNKTION A
* Die Parameter variieren je nach Fahrzeug (siehe Abschnitt "Betriebskontrolle").
REG-MODUS
aktiviert
deaktiviert
RDS SUCHE
aktivier t
deaktiviert
AUSWAHL A Auswahl A1 Auswahl A2 AUSWAHL B...
INTROSCAN
aktiviert
deaktiviert viervier
WIEDERHOLUNG CD
aktiviert
deaktiviert
NACHLEUCHTFKT
aktiviert
deaktiviert
OPTIONEN
FZG-KONFIG *
ZUFALLSWIEDERGABE
aktiviert
deaktiviert
Page 229 of 255

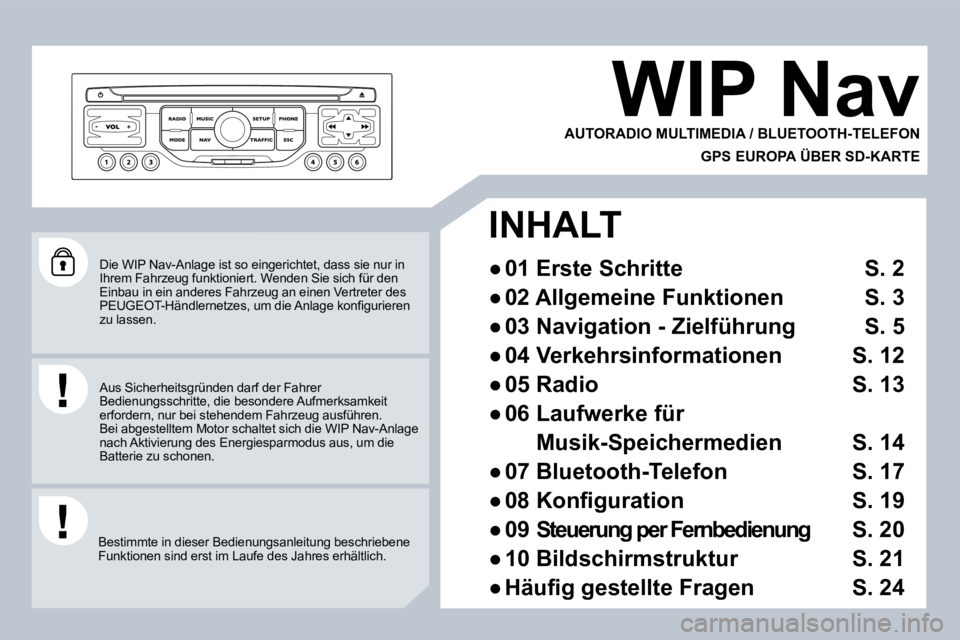

Die WIP Nav-Anlage ist so eingerichtet, dass sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie sich für de n Einbau in ein anderes Fahrzeug an einen Vertreter d es P E U G E O T - H ä n d l e r n e t z e s , u m d i e A n l a g e k o n fi g u r i e r e n zu lassen.
Bestimmte in dieser Bedienungsanleitung beschriebene Funktionen sind erst im Laufe des Jahres erhältlich.
WIP Nav
AUTORADIO MULTIMEDIA / BLUETOOTH-TELEFON
GPS EUROPA ÜBER SD-KARTE
INHALT
Page 230 of 255
2
1
5
1 0
0 1
2
3 4 6
1 4
1 2
9
1 5 1 6
7 8 1 3 1 1

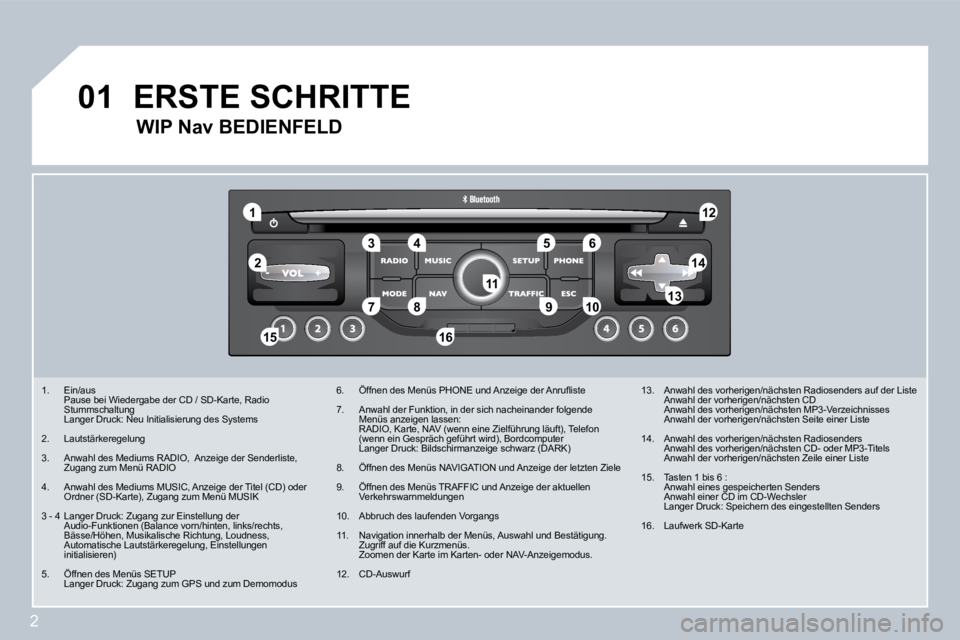

1. Ein/aus Pause bei Wiedergabe der CD / SD-Karte, Radio Stummschaltung Langer Druck: Neu Initialisierung des Systems
2. Lautstärkeregelung
3. Anwahl des Mediums RADIO, Anzeige der Sender
liste, Zugang zum Menü RADIO
4. Anwahl des Mediums MUSIC, Anzeige der Titel (CD) oder Ordner (SD-Karte), Zugang zum Menü MUSIK
3 - 4 Langer Druck: Zugang zur Einstellung der Audio-Funktionen (Balance vorn/hinten, links/rechts, Bässe/Höhen, Musikalische Richtung, Loudness, Automatische Lautstärkeregelung, Einstellungen initialisieren)
5. Öffnen des Menüs SETUP Langer Druck: Zugang zum GPS und zum Demomodus
6 . Ö f f n e n d e s M e n ü s P H O N E u n d A n z e i g e d e r A n r u fl i s t e
7. Anwahl der Funktion, in der sich nacheinander folgende Menüs anzeigen lassen: RADIO, Karte, NAV (wenn eine Zielführung läuft), T elefon (wenn ein Gespräch geführt wird), Bordcomputer Langer Druck: Bildschirmanzeige schwarz (DARK)
8. Öffnen des Menüs NAVIGATION und Anzeige der letzten Ziele
9. Öffnen des Menüs TRAFFIC und Anzeige der aktuellen Verkehrswarnmeldungen
10. Abbruch des laufenden Vorgangs
11. Navigation innerhalb der Menüs, Auswahl und Bestätigung. Zugriff auf die Kurzmenüs. Zoomen der Karte im Karten- oder NAV-Anzeigemodus.
12. CD-Auswurf
13. Anwahl des vorherigen/nächsten Radiosenders auf der Liste Anwahl der vorherigen/nächsten CD Anwahl des vorherigen/nächsten MP3-Verzeichnisses Anwahl der vorherigen/nächsten Seite einer Liste
14. Anwahl des vorherigen/nächsten Radiosenders Anwahl des vorherigen/nächsten CD- oder MP3-Titels Anwahl der vorherigen/nächsten Zeile einer Liste
15. Tasten 1 bis 6 : Anwahl eines gespeicherten Senders Anwahl einer CD im CD-Wechsler Langer Druck: Speichern des eingestellten Senders
16. Laufwerk SD-Karte
ERSTE SCHRITTE
WIP Nav BEDIENFELD
