Peugeot 207 CC 2007.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2007.5, Model line: 207 CC, Model: Peugeot 207 CC 2007.5Pages: 204, PDF-Größe: 8.09 MB
Page 21 of 204

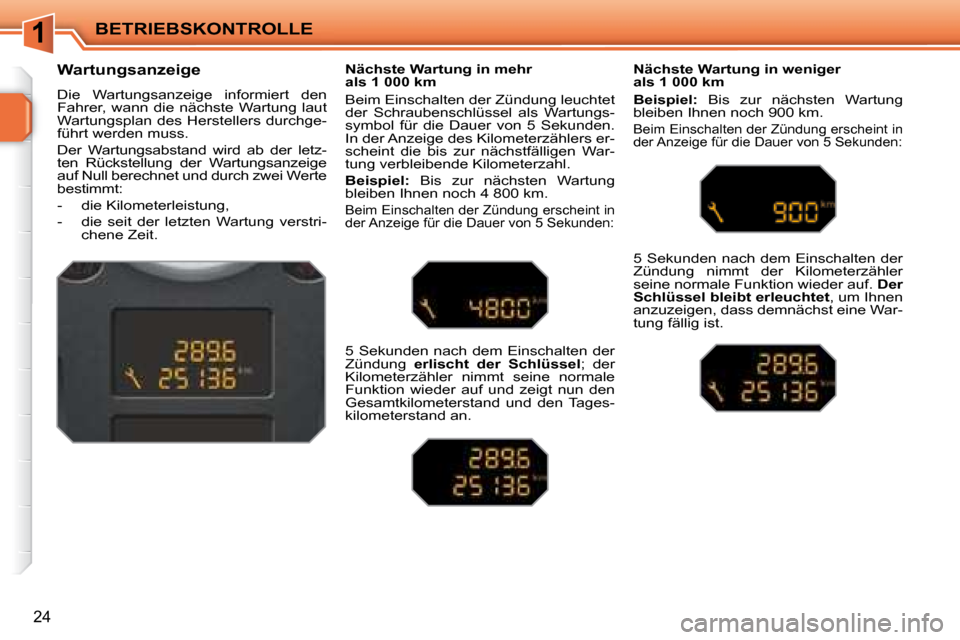

1BETRIEBSKONTROLLE
24
Wartungsanzeige
Die Wartungsanzeige informiert den
Fahrer, wann die nächste Wartung laut
Wartungsplan des Herstellers durchge-
führt werden muss.
Der Wartungsabstand wird ab der letz-
ten Rückstellung der Wartungsanzeige
auf Null berechnet und durch zwei Werte
bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung verstri-chene Zeit. Nächste Wartung in mehr
als 1 000 km
Beim Einschalten der Zündung leuchtet
der Schraubenschlüssel als Wartungs-
symbol für die Dauer von 5 Sekunden.
In der Anzeige des Kilometerzählers er-
scheint die bis zur nächstfälligen War-
tung verbleibende Kilometerzahl.
Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 4 800 km.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung erlischt der Schlüssel ; der
Kilometerzähler nimmt seine normale
Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tages-
kilometerstand an. Nächste Wartung in weniger
als 1 000 km
Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt erleuchtet , um Ihnen
anzuzeigen, dass demnächst eine War-
tung fällig ist.

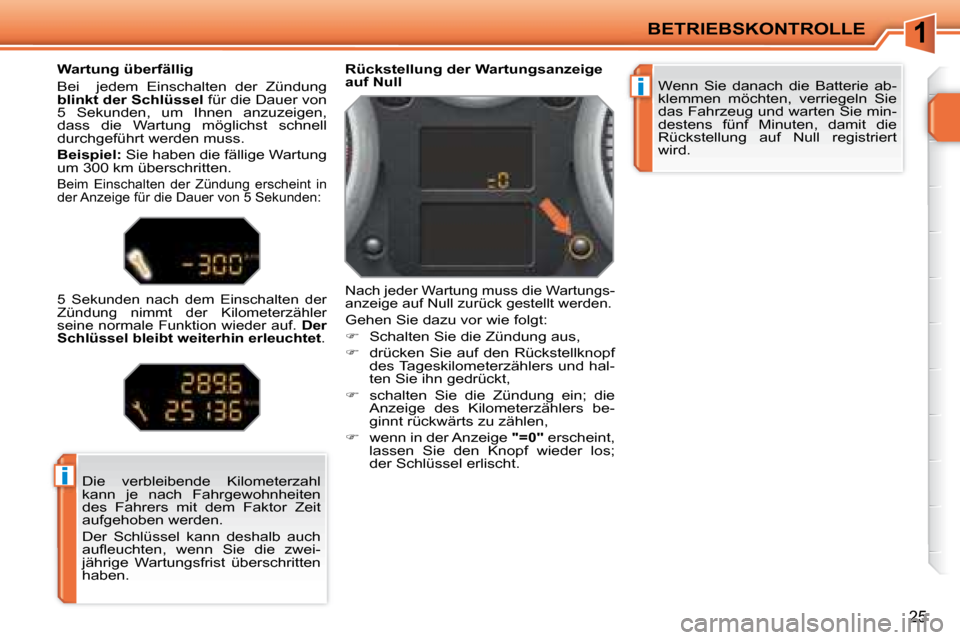

Page 22 of 204
1
i
i
BETRIEBSKONTROLLE
25
Wenn Sie danach die Batterie ab-
klemmen möchten, verriegeln Sie
das Fahrzeug und warten Sie min-
destens fünf Minuten, damit die
Rückstellung auf Null registriert
wird.
Rückstellung der Wartungsanzeige
auf Null
Nach jeder Wartung muss die Wartungs-
anzeige auf Null zurück gestellt werden.
Gehen Sie dazu vor wie folgt:
Schalten Sie die Zündung aus,
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,
wenn in der Anzeige "=0" erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Die verbleibende Kilometerzahl
kann je nach Fahrgewohnheiten
des Fahrers mit dem Faktor Zeit
aufgehoben werden.
Der Schlüssel kann deshalb auch
a u l e u c h t e n , w e n n S i e d i e z w e i -
jährige Wartungsfrist überschritten
haben.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel für die Dauer von
5 Sekunden, um Ihnen anzuzeigen,
dass die Wartung möglichst schnell
durchgeführt werden muss.
Beispiel: Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet .
Page 23 of 204

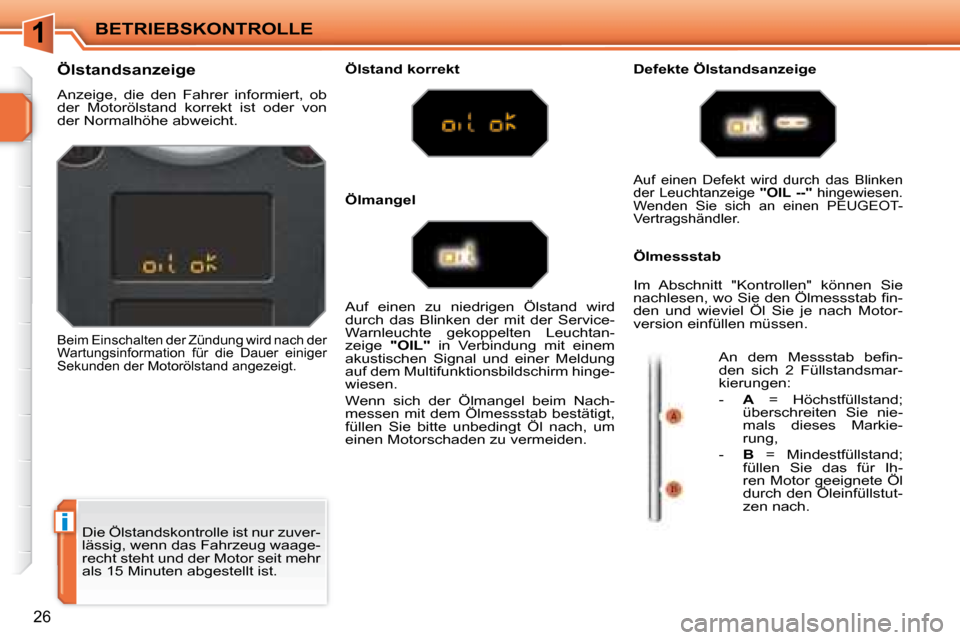

1
i
BETRIEBSKONTROLLE
26
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 15 Minuten abgestellt ist.
Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird nach der
Wartungsinformation für die Dauer einiger
Sekunden der Motorölstand angezeigt.
Ölstand korrekt
Ölmangel
Defekte Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL" in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden.
Auf einen Defekt wird durch das Blinken
der Leuchtanzeige "OIL --" hingewiesen.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Im Abschnitt "Kontrollen" können Sie
n a c h l e s e n , w o S i e d e n Ö l m e s s s t a b i n -
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
A n d e m M e s s s t a b b e i n -
den sich 2 Füllstandsmar-
kierungen:
- A = Höchstfüllstand;
überschreiten Sie nie-
mals dieses Markie-
rung,
- B = Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.
Page 24 of 204

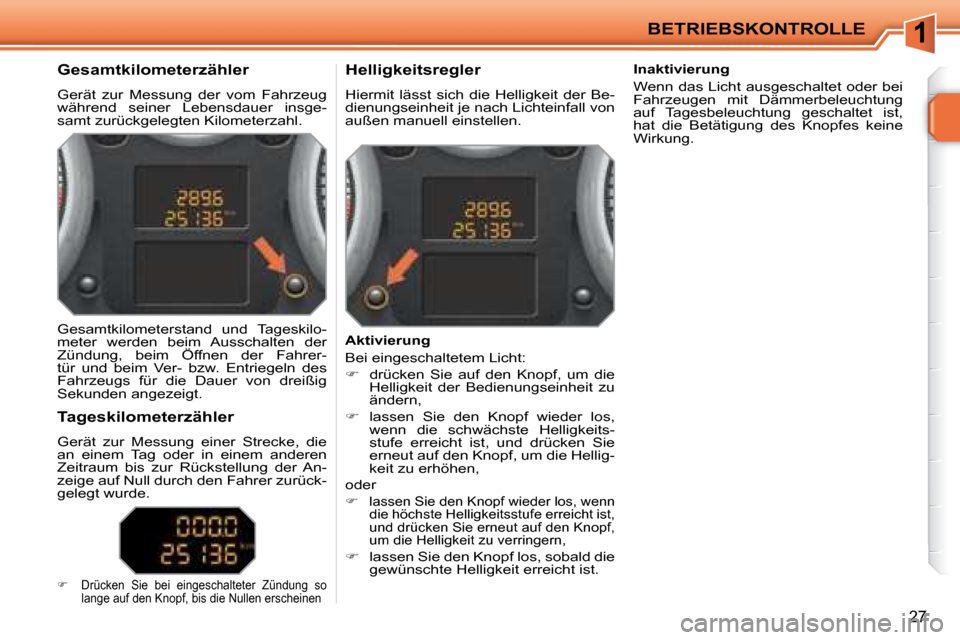

1BETRIEBSKONTROLLE
27
Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl. Helligkeitsregler
Hiermit lässt sich die Helligkeit der Be-
dienungseinheit je nach Lichteinfall von
außen manuell einstellen.
Gesamtkilometerstand und Tageskilo-
meter werden beim Ausschalten der
Zündung, beim Öffnen der Fahrer-
tür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig
Sekunden angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die
an einem Tag oder in einem anderen
Zeitraum bis zur Rückstellung der An-
zeige auf Null durch den Fahrer zurück-
gelegt wurde.
Drücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen
Aktivierung
Bei eingeschaltetem Licht:
drücken Sie auf den Knopf, um die
Helligkeit der Bedienungseinheit zu
ändern,
lassen Sie den Knopf wieder los,
wenn die schwächste Helligkeits-
stufe erreicht ist, und drücken Sie
erneut auf den Knopf, um die Hellig-
keit zu erhöhen,
oder
lassen Sie den Knopf wieder los, wenn
die höchste Helligkeitsstufe erreicht ist,
und drücken Sie erneut auf den Knopf,
um die Helligkeit zu verringern,
lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist. Inaktivierung
Wenn das Licht ausgeschaltet oder bei
Fahrzeugen mit Dämmerbeleuchtung
auf Tagesbeleuchtung geschaltet ist,
hat die Betätigung des Knopfes keine
Wirkung.
Page 25 of 204

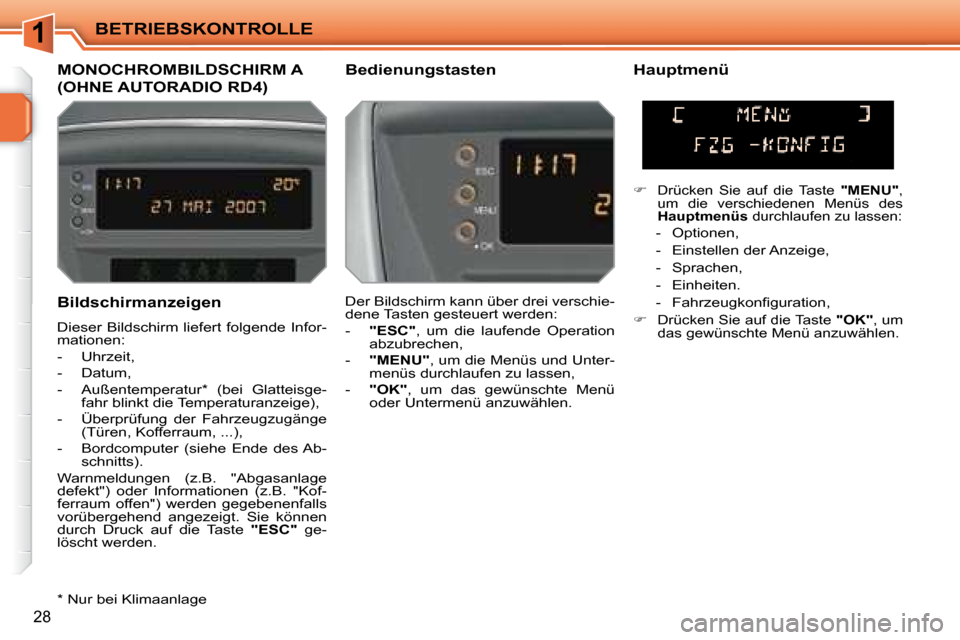

1BETRIEBSKONTROLLE
28
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisge-fahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden.
MONOCHROMBILDSCHIRM A
(OHNE AUTORADIO RD4) Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC" , um die laufende Operation
abzubrechen,
- "MENU" , um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK" , um das gewünschte Menü
oder Untermenü anzuwählen.
Drücken Sie auf die Taste "MENU" ,
um die verschiedenen Menüs des
Hauptmenüs durchlaufen zu lassen:
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
- F a h r z e u g k o n i g u r a t i o n ,
Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
* Nur bei Klimaanlage
Page 26 of 204

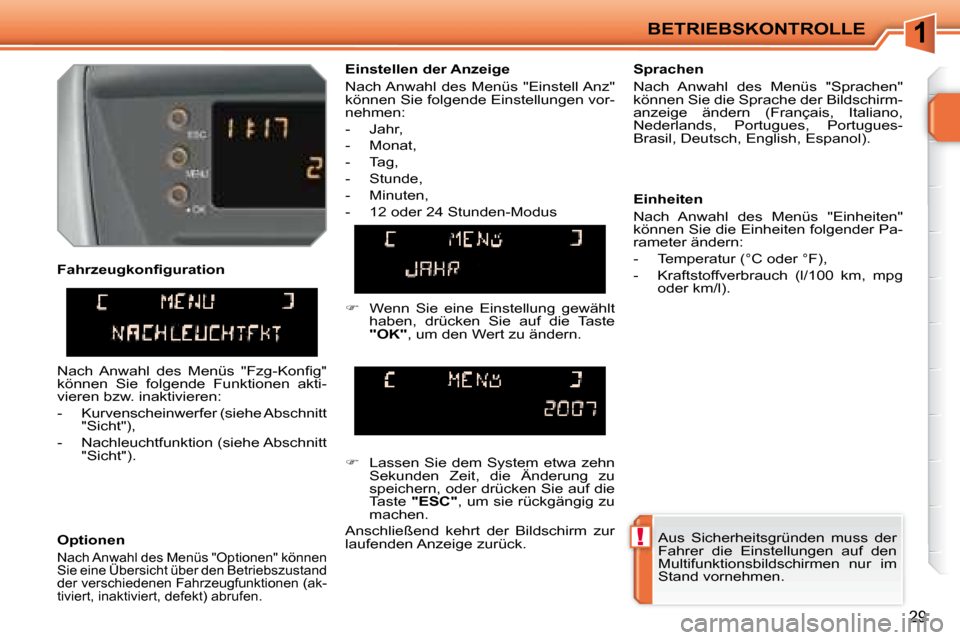

1
!
BETRIEBSKONTROLLE
29
F a h r z e u g k o n i g u r a t i o n
Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (ak-
tiviert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"OK" , um den Wert zu ändern.
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu
speichern, oder drücken Sie auf die
Taste "ESC" , um sie rückgängig zu
machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
N a c h A n w a h l d e s M e n ü s " F z g - K o n i g "
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kurvenscheinwerfer (siehe Abschnitt
"Sicht"),
- Nachleuchtfunktion (siehe Abschnitt "Sicht").
Aus Sicherheitsgründen muss der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen nur im
Stand vornehmen.
Page 27 of 204

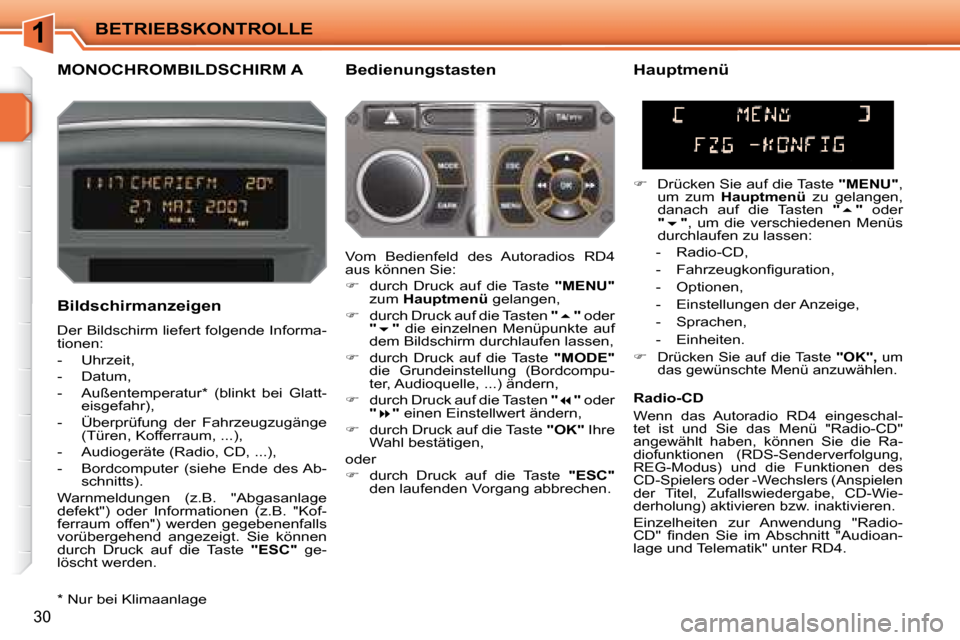

1BETRIEBSKONTROLLE
30
MONOCHROMBILDSCHIRM A Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt- eisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden. Hauptmenü
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen,
danach auf die Tasten "
" oder
"
" , um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- F a h r z e u g k o n i g u r a t i o n ,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
Drücken Sie auf die Taste "OK", um
das gewünschte Menü anzuwählen.
Vom Bedienfeld des Autoradios RD4
aus können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen. Radio-CD
Wenn das Autoradio RD4 eingeschal-
tet ist und Sie das Menü "Radio-CD"
angewählt haben, können Sie die Ra-
diofunktionen (RDS-Senderverfolgung,
REG-Modus) und die Funktionen des
CD-Spielers oder -Wechslers (Anspielen
der Titel, Zufallswiedergabe, CD-Wie-
derholung) aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung "Radio-
C D " i n d e n S i e i m A b s c h n i t t " A u d i o a n -
lage und Telematik" unter RD4.
* Nur bei Klimaanlage

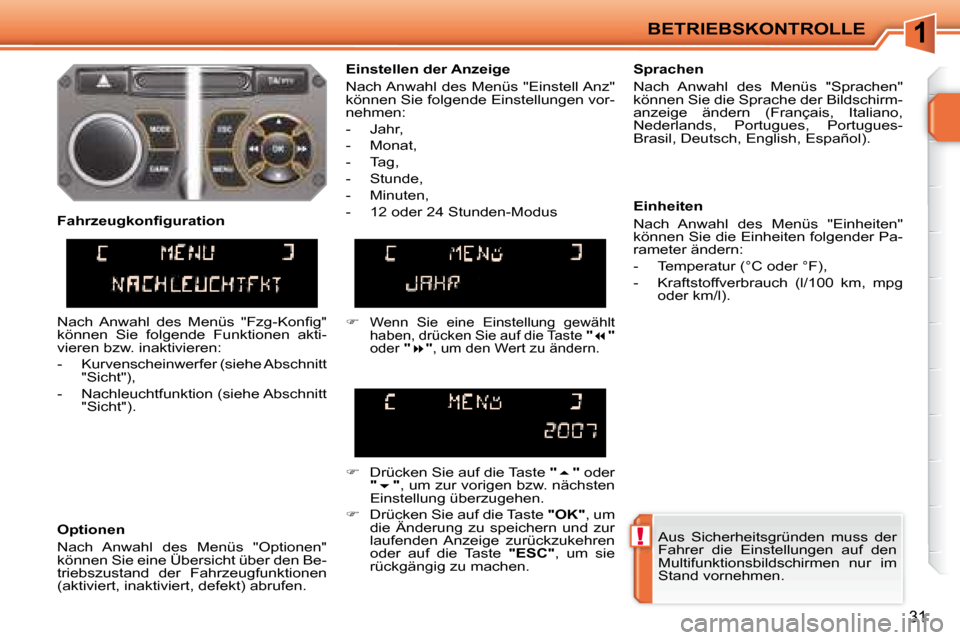

Page 28 of 204
1
!
BETRIEBSKONTROLLE
31
Aus Sicherheitsgründen muss der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen nur im
Stand vornehmen.
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste "
"
oder "
" , um den Wert zu ändern.
Drücken Sie auf die Taste "
" oder
"
" , um zur vorigen bzw. nächsten
Einstellung überzugehen.
Drücken Sie auf die Taste "OK" , um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC" , um sie
rückgängig zu machen.
F a h r z e u g k o n i g u r a t i o n
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
N a c h A n w a h l d e s M e n ü s " F z g - K o n i g "
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kurvenscheinwerfer (siehe Abschnitt
"Sicht"),
- Nachleuchtfunktion (siehe Abschnitt "Sicht").
Page 29 of 204
1BETRIEBSKONTROLLE
32

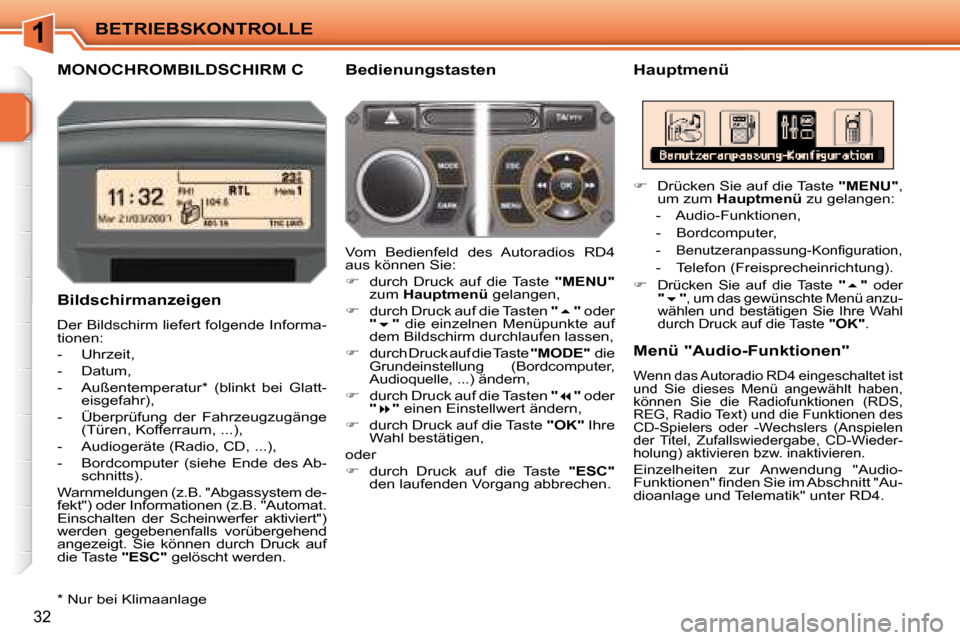

MONOCHROMBILDSCHIRM C Hauptmenü
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt- eisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgassystem de-
fekt") oder Informationen (z.B. "Automat.
Einschalten der Scheinwerfer aktiviert")
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Druck auf
die Taste "ESC" gelöscht werden. Menü "Audio-Funktionen"
Wenn das Autoradio RD4 eingeschaltet ist
und Sie dieses Menü angewählt haben,
können Sie die Radiofunktionen (RDS,
R E G , R a d i o T e x t ) u n d d i e F u n k t i o n e n d e s
CD-Spielers oder -Wechslers (Anspielen
der Titel, Zufallswiedergabe, CD-Wieder-
holung) aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung "Audio-
F u n k t i o n e n " i n d e n S i e i m A b s c h n i t t " A u -
dioanlage und Telematik" unter RD4.
Bedienungstasten
Vom Bedienfeld des Autoradios RD4
aus können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE" die
Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen:
- Audio-Funktionen,
- Bordcomputer,
- B e n u t z e r a n p a s s u n g - K o n i g u r a t i o n ,
- Telefon (Freisprecheinrichtung).
Drücken Sie auf die Taste "
" oder
"
" , um das gewünschte Menü anzu-
wählen und bestätigen Sie Ihre Wahl
durch Druck auf die Taste "OK" .
* Nur bei Klimaanlage
Page 30 of 204
1BETRIEBSKONTROLLE
33

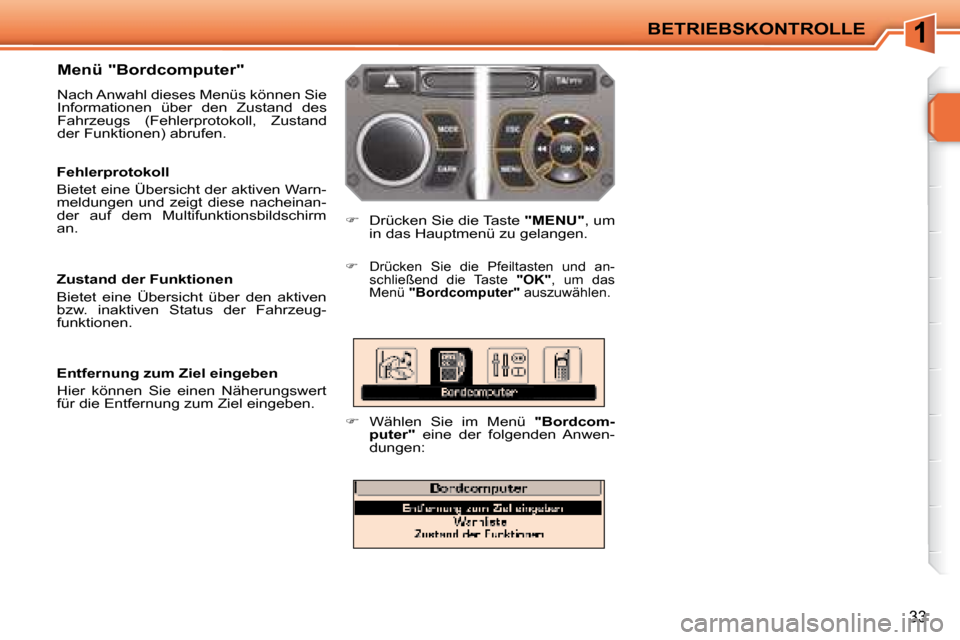

Menü "Bordcomputer"
Nach Anwahl dieses Menüs können Sie
Informationen über den Zustand des
Fahrzeugs (Fehlerprotokoll, Zustand
der Funktionen) abrufen.
Drücken Sie die Taste "MENU" , um
in das Hauptmenü zu gelangen.
Drücken Sie die Pfeiltasten und an-
schließend die Taste "OK" , um das
Menü "Bordcomputer" auszuwählen.
Wählen Sie im Menü "Bordcom-
puter" eine der folgenden Anwen-
dungen:
Fehlerprotokoll
Bietet eine Übersicht der aktiven Warn-
meldungen und zeigt diese nacheinan-
der auf dem Multifunktionsbildschirm
an.
Zustand der Funktionen
Bietet eine Übersicht über den aktiven
bzw. inaktiven Status der Fahrzeug-
funktionen.
Entfernung zum Ziel eingeben
Hier können Sie einen Näherungswert
für die Entfernung zum Ziel eingeben.
