PEUGEOT 208 2021 Manuale duso (in Italian)

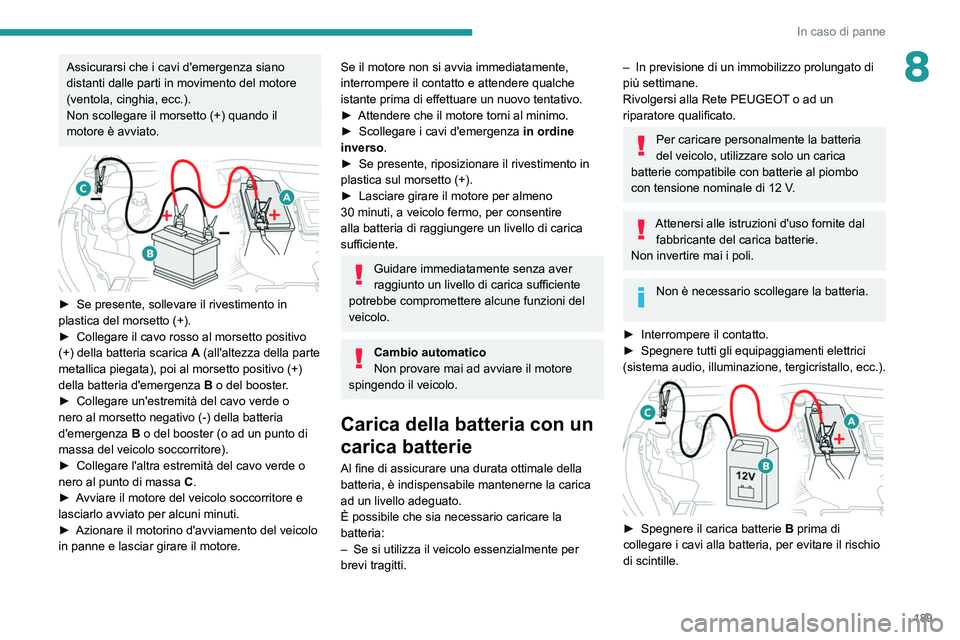

189
In caso di panne
8Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.


► Se presente, sollevare il rivestimento in
plastica del morsetto (+).
►

Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A

(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza


B
o del booster (o ad un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►

Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.
►

Se presente, riposizionare il rivestimento in
plastica sul morsetto (+).
►


Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare immediatamente senza aver
raggiunto un livello di carica sufficiente
potrebbe compromettere alcune funzioni del
veicolo.
Cambio automatico
Non provare mai ad avviare il motore
spingendo il veicolo.
Carica della batteria con un
carica batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica
ad un livello adeguato.
È possibile che sia necessario caricare la
batteria:
–

Se si utilizza il veicolo essenzialmente per
brevi tragitti.
– In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT
o ad un
riparatore qualificato.
Per caricare personalmente la batteria
del veicolo, utilizzare solo un carica
batterie compatibile con batterie al piombo
con tensione nominale di 12
V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.

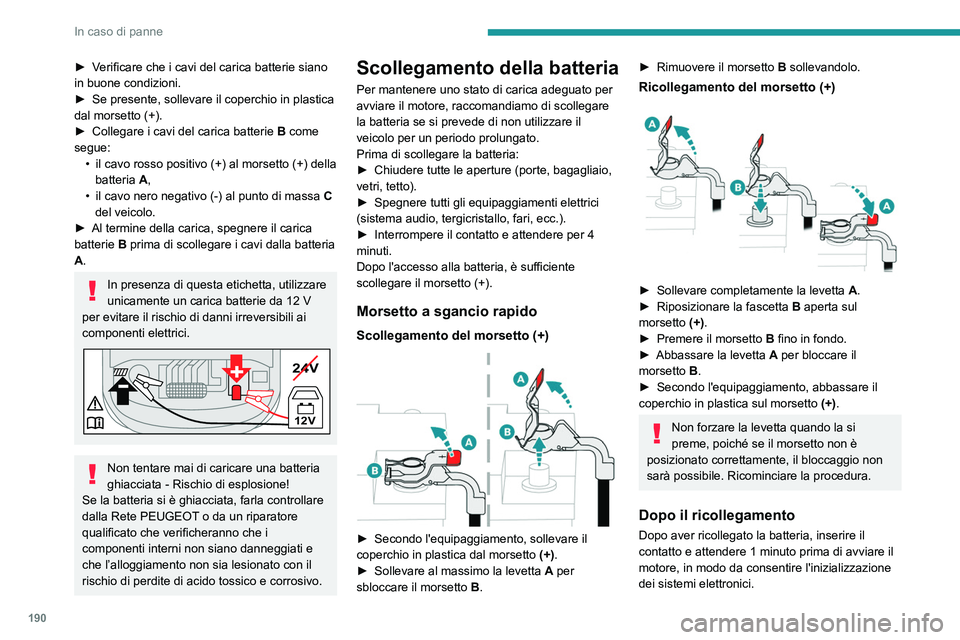

190
In caso di panne
► Verificare che i cavi del carica batterie siano
in buone condizioni.
►
Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A,
•

il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici.
24V
12V
-+
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Scollegamento della batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare
la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
►

Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a sgancio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
► Rimuovere il morsetto B sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta quando la si
preme, poiché se il morsetto non è
posizionato correttamente, il bloccaggio non
sarà possibile. Ricominciare la procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
– Chiave con telecomando o chiave elettronica
(secondo la versione).
– Alzacristalli elettrici.
– Data e ora.
– Stazioni radio preselezionate.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale

191
In caso di panne

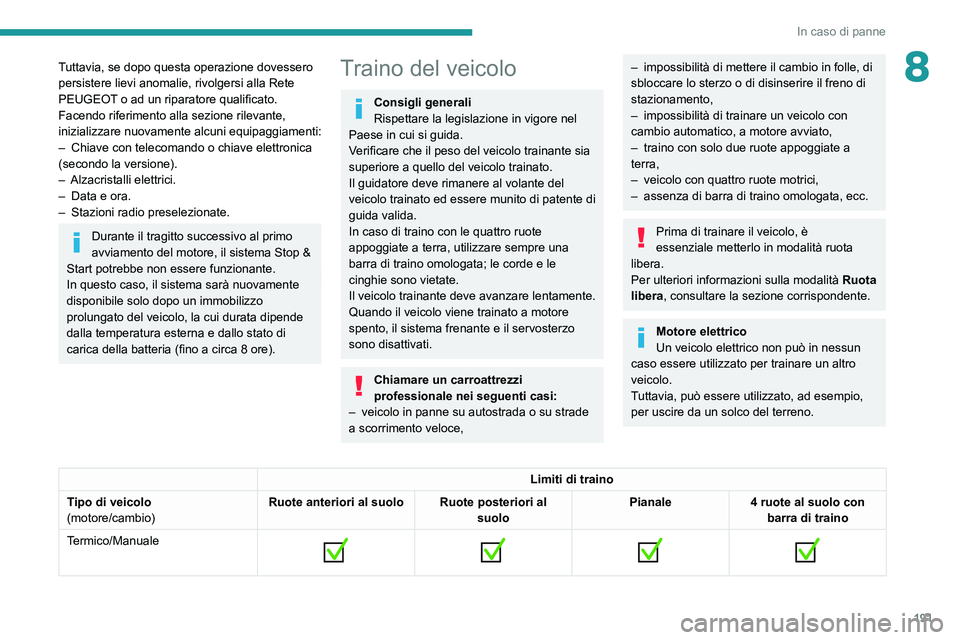

8Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–
Chiave
con telecomando o chiave elettronica
(secondo la versione).
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Traino del veicolo
Consigli generali
Rispettare la legislazione in vigore nel
Paese in cui si guida.
Verificare che il peso del veicolo trainante sia
superiore a quello del veicolo trainato.
Il guidatore deve rimanere al volante del
veicolo trainato ed essere munito di patente di
guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Il veicolo trainante deve avanzare lentamente.
Quando il veicolo viene trainato a motore
spento, il sistema frenante e il servosterzo
sono disattivati.
Chiamare un carroattrezzi
professionale nei seguenti casi:
–

veicolo in panne su autostrada o su strade
a scorrimento veloce,
– impossibilità di mettere il cambio in folle, di
sbloccare lo sterzo o di disinserire il freno di
stazionamento,
–

impossibilità di trainare un veicolo con
cambio automatico, a motore avviato,
–


traino con solo due ruote appoggiate a
terra,
–


veicolo con quattro ruote motrici,
–


assenza di barra di traino omologata, ecc.
Prima di trainare il veicolo, è
essenziale metterlo in modalità ruota
libera.
Per ulteriori informazioni sulla modalità Ruota
libera, consultare la sezione corrispondente.

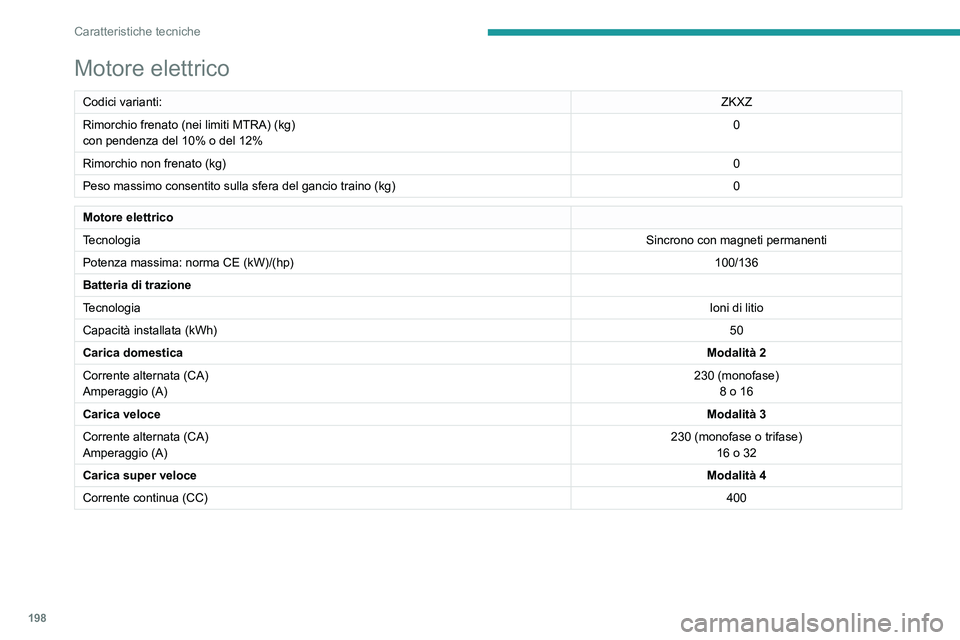

Motore elettrico
Un veicolo elettrico non può in nessun
caso essere utilizzato per trainare un altro
veicolo.
Tuttavia, può essere utilizzato, ad esempio,
per uscire da un solco del terreno.
Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale

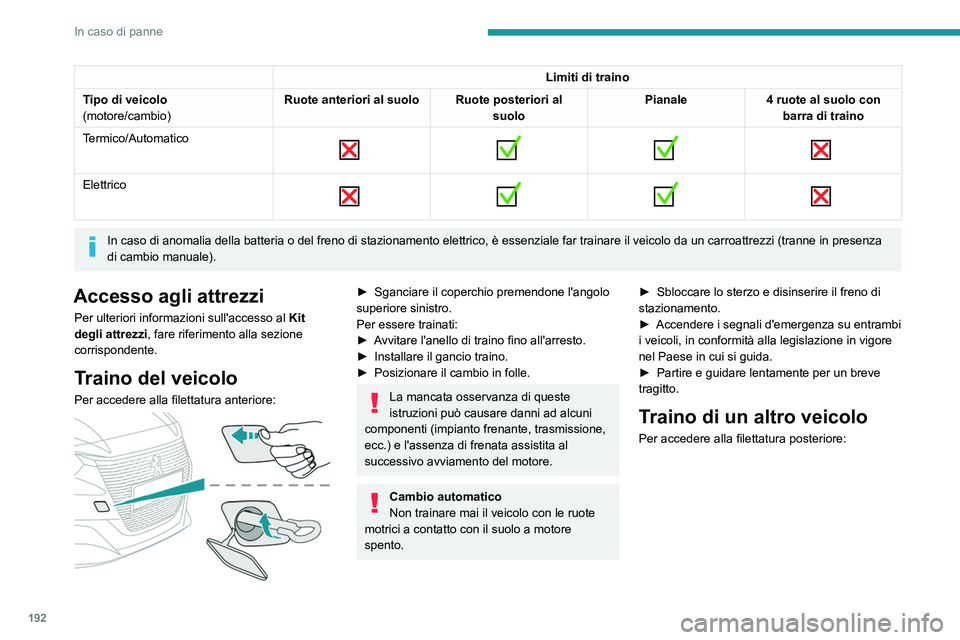

192
In caso di panne
Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Automatico


Elettrico

In caso di anomalia della batteria o del freno di stazionamento elettric\
o, è essenziale far trainare il veicolo da un carroattrezzi (tranne in pres\
enza
di cambio manuale).
Accesso agli attrezzi
Per ulteriori informazioni sull'accesso al
Kit
degli attrezzi, fare riferimento alla sezione
corrispondente.
Traino del veicolo
Per accedere alla filettatura anteriore:

► Sganciare il coperchio premendone l'angolo
superiore sinistro.
Per essere trainati:
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Posizionare il cambio in folle.
La mancata osservanza di queste
istruzioni può causare danni ad alcuni
componenti (impianto frenante, trasmissione,
ecc.) e l'assenza di frenata assistita
al
successivo avviamento del motore.
Cambio automatico
Non trainare mai il veicolo con le ruote
motrici a contatto con il suolo a motore
spento. ►

Sbloccare lo sterzo e disinserire il freno di
stazionamento.
►

Accendere i segnali d'emergenza su entrambi
i veicoli, in conformità alla legislazione in vigore
nel Paese in cui si guida.
►

Partire e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo

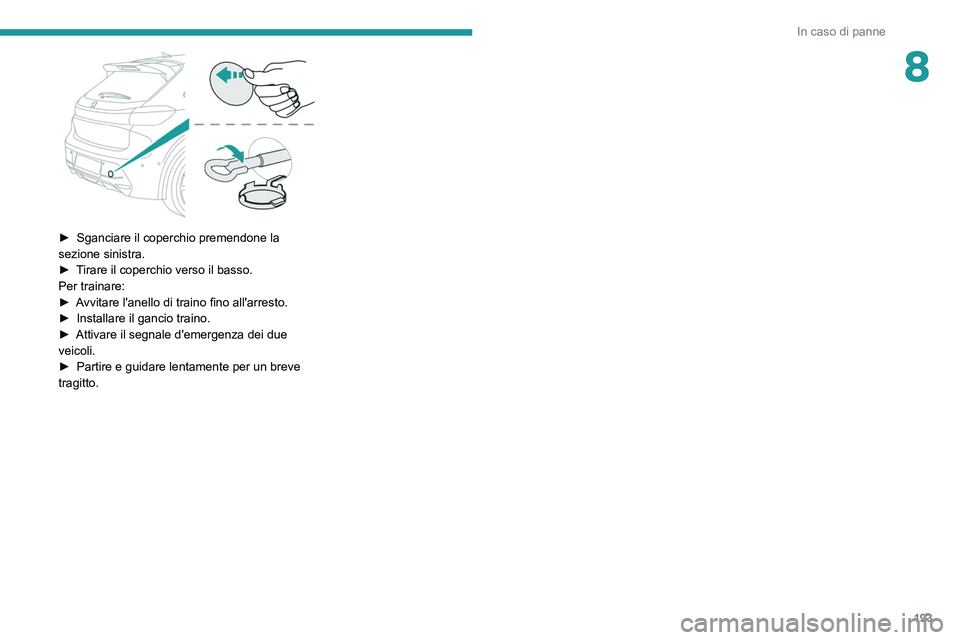

Per accedere alla filettatura posteriore:

193
In caso di panne
8

► Sganciare il coperchio premendone la
sezione sinistra.
►

T
irare il coperchio verso il basso.
Per trainare:
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Attivare il segnale d'emergenza dei due
veicoli.
►


Partire e guidare lentamente per un breve
tragitto.

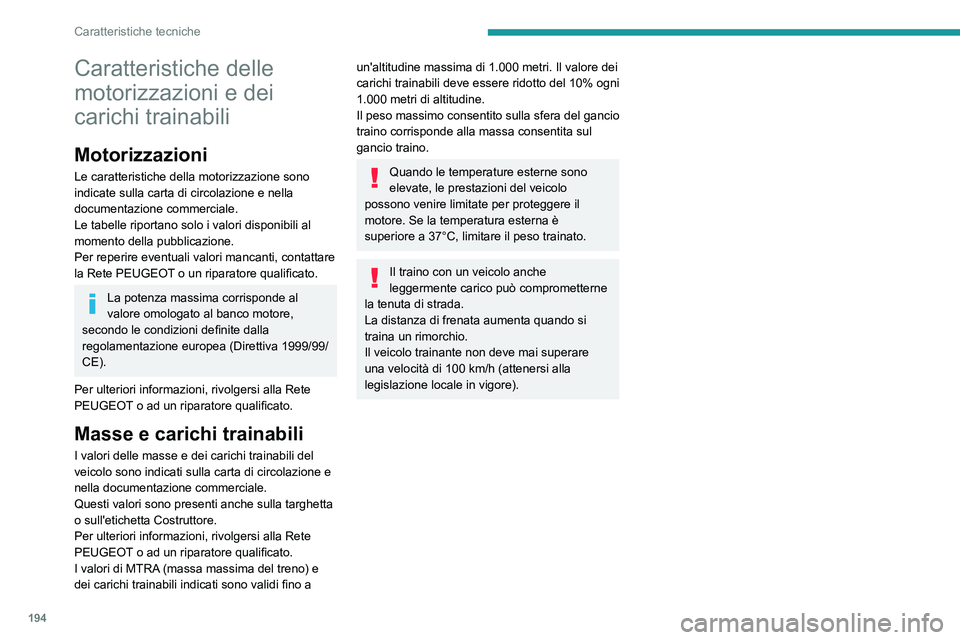

194
Caratteristiche tecniche
Caratteristiche delle
motorizzazioni e dei
carichi trainabili

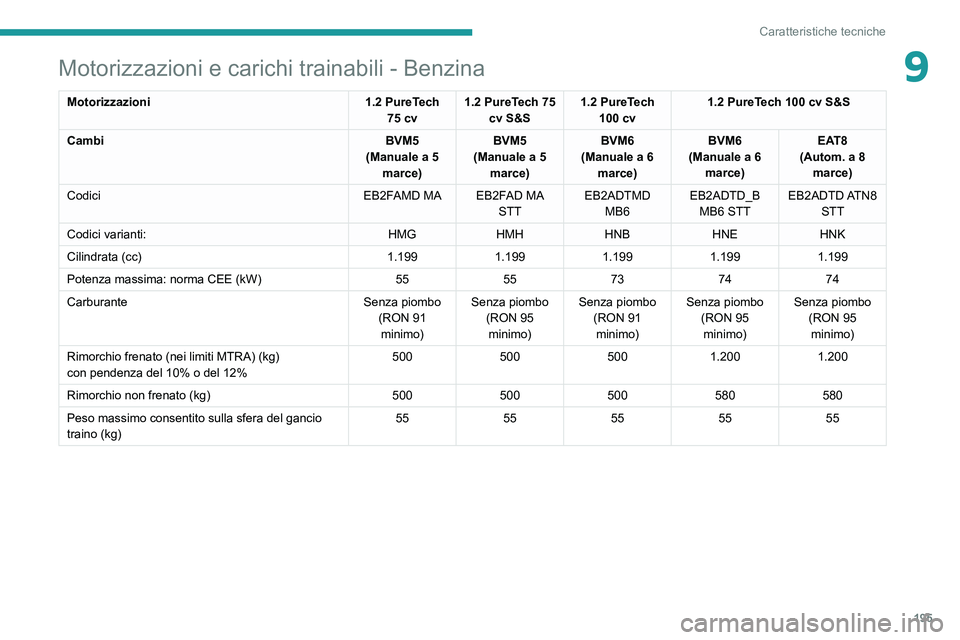

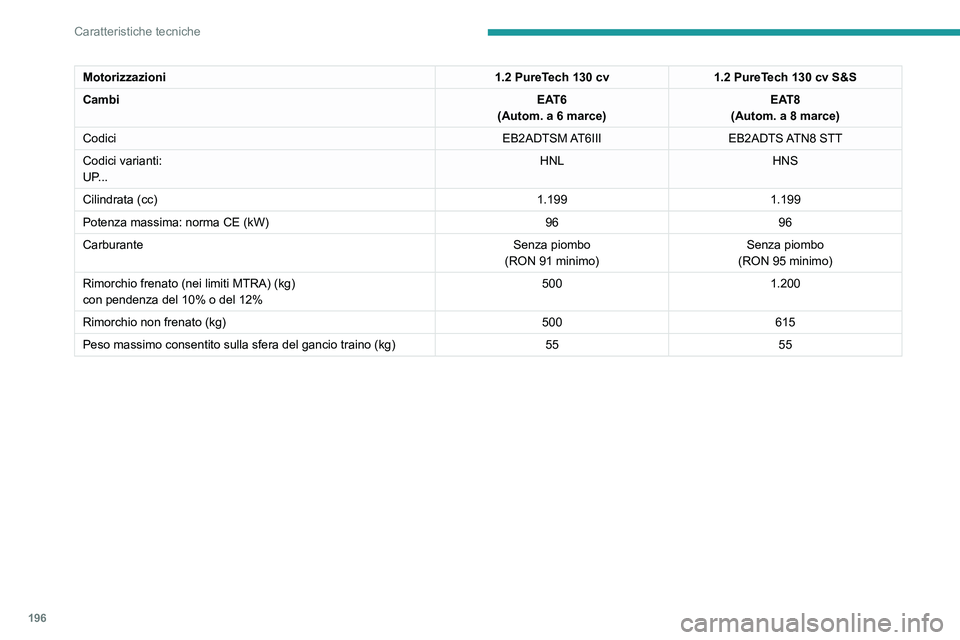

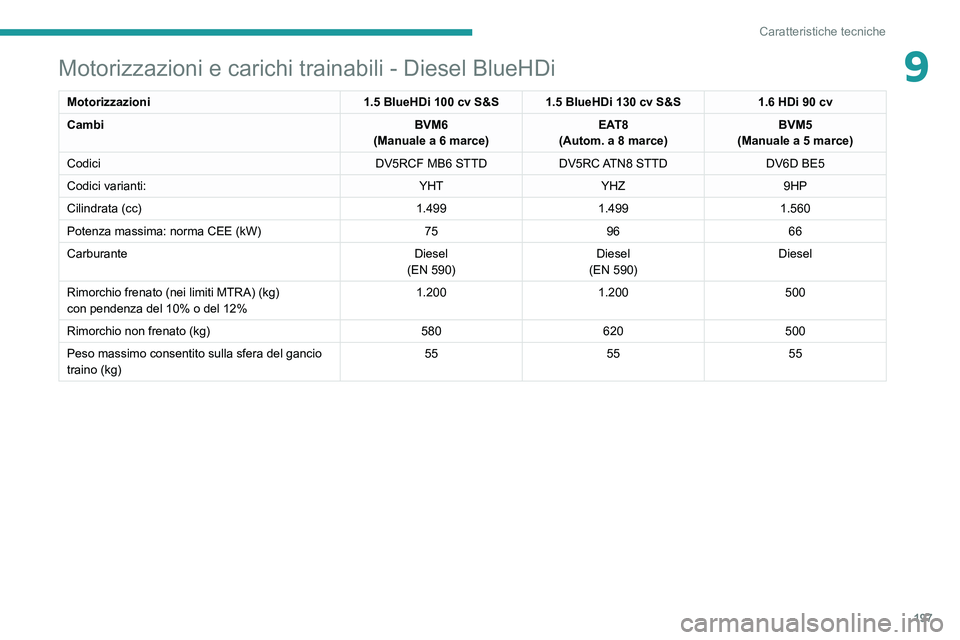

Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
Le tabelle riportano solo i valori disponibili al
momento della pubblicazione.
Per reperire eventuali valori mancanti, contattare
la Rete PEUGEOT o un riparatore qualificato.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima del treno) e
dei carichi trainabili indicati sono validi fino a
un'altitudine massima di 1.000 metri. Il valore dei
carichi trainabili deve essere ridotto del 10% ogni
1.000 metri di altitudine.
Il peso massimo consentito sulla sfera del gancio
traino corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare il peso trainato.
Il traino con un veicolo anche
leggermente carico può comprometterne
la tenuta di strada.
La distanza di frenata aumenta quando si
traina un rimorchio.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (attenersi alla
legislazione locale in vigore).
Motorizzazioni e carichi trainabili - Benzina
Motorizzazioni 1.2 PureTech
75 cv 1.2 PureTech 75
cv S&S 1.2 PureTech
100 cv 1.2 PureTech 100 cv S&S
Cambi BVM5
(Manuale a 5 marce) BVM5
(Manuale a 5 marce) BVM6
(Manuale a 6 marce) BVM6
(Manuale a 6 marce) EAT8
(Autom. a 8 marce)
Codici EB2FAMD MA EB2FAD MA
STTEB2ADTMD
MB6 EB2ADTD_B
MB6 STT EB2ADTD ATN8
STT
Codici varianti: HMGHMH HNBHNEHNK
Cilindrata (cc) 1.1991.1991.1991.1991.199
Potenza massima: norma CEE (kW) 5555737474
Carburante Senza piombo
(RON 91 minimo) Senza piombo
(RON 95 minimo) Senza piombo
(RON 91 minimo) Senza piombo
(RON 95 minimo) Senza piombo
(RON 95 minimo)
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 500
5005001.200 1.200
Rimorchio non frenato (kg) 500500500580580
Peso massimo consentito sulla sfera del gancio
traino (kg) 55
55555555

195
Caratteristiche tecniche
9Motorizzazioni e carichi trainabili - Benzina
Motorizzazioni1.2 PureTech
75 cv 1.2 PureTech 75
cv S&S1.2 PureTech
100 cv 1.2 PureTech 100 cv
S&S
Cambi BVM5
(Manuale a 5 marce) BVM5
(Manuale a 5 marce) BVM6
(Manuale a 6 marce) BVM6
(Manuale a 6 marce) EAT8
(Autom. a 8 marce)
Codici EB2FAMD MA EB2FAD MA
STTEB2ADTMD
MB6 EB2ADTD_B
MB6 STT EB2ADTD ATN8
STT
Codici varianti: HMGHMH HNBHNEHNK
Cilindrata (cc) 1.1991.1991.1991.1991.199
Potenza massima: norma CEE (kW) 5555737474
Carburante Senza piombo
(RON
91
minimo) Senza piombo
(RON
95
minimo) Senza piombo
(RON
91
minimo) Senza piombo
(RON
95
minimo) Senza piombo
(RON
95
minimo)
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 500
5005001.200 1.200
Rimorchio non frenato (kg) 500500500580580
Peso massimo consentito sulla sfera del gancio
traino (kg) 55
55555555

196
Caratteristiche tecniche
Motorizzazioni1.2 PureTech 130 cv1.2 PureTech 130 cv S&S
Cambi EAT6
(Autom. a 6 marce) EAT8
(Autom. a 8 marce)
Codici EB2ADTSM AT6IIIEB2ADTS ATN8 STT
Codici varianti:
UP... HNL
HNS
Cilindrata (cc) 1.1991.199
Potenza massima: norma CE (kW) 9696
Carburante Senza piombo
(RON
91 minimo)Senza piombo
(RON
95 minimo)
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 500
1.200
Rimorchio non frenato (kg) 500615
Peso massimo consentito sulla sfera del gancio traino (kg) 5555Motorizzazioni e carichi trainabili - Diesel BlueHDi
Motorizzazioni 1.5 BlueHDi 100 cv S&S 1.5 BlueHDi 130 cv S&S 1.6 HDi 90 cv
Cambi BVM6
(Manuale a 6 marce) EAT8
(Autom. a 8 marce) BVM5
(Manuale a 5 marce)
Codici DV5RCF MB6 STTDDV5RC ATN8 STTD DV6D BE5
Codici varianti: YHTYHZ 9HP
Cilindrata (cc) 1.4991.4991.560
Potenza massima: norma CEE (kW) 759666
Carburante Diesel
(EN 590) Diesel
(EN 590) Diesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.200
1.200 500
Rimorchio non frenato (kg) 580620500
Peso massimo consentito sulla sfera del gancio
traino (kg) 55
5555

197
Caratteristiche tecniche
9Motorizzazioni e carichi trainabili - Diesel BlueHDi
Motorizzazioni1.5 BlueHDi 100 cv S&S 1.5 BlueHDi 130 cv S&S 1.6 HDi 90 cv
Cambi BVM6
(Manuale a 6 marce) EAT8
(Autom. a 8 marce) BVM5
(Manuale a 5 marce)
Codici DV5RCF MB6 STTDDV5RC ATN8 STTD DV6D BE5
Codici varianti: YHTYHZ 9HP
Cilindrata (cc) 1.4991.4991.560
Potenza massima: norma CEE (kW) 759666
Carburante Diesel
(EN
590)Diesel
(EN
590)Diesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.200
1.200 500
Rimorchio non frenato (kg) 580620500
Peso massimo consentito sulla sfera del gancio
traino (kg) 55
5555

198
Caratteristiche tecniche
Motore elettrico
Codici varianti:ZKXZ
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 0
Rimorchio non frenato (kg) 0
Peso massimo consentito sulla sfera del gancio traino (kg) 0
Motore elettrico
TecnologiaSincrono con magneti permanenti
Potenza massima: norma CE (kW)/(hp) 100/136
Batteria di trazione
Tecnologia Ioni di litio
Capacità installata (kWh) 50
Carica domestica Modalità 2
Corrente alternata (CA)
Amperaggio (A) 230 (monofase)
8 o 16
Carica veloce Modalità 3
Corrente alternata (CA)
Amperaggio (A) 230 (monofase o trifase)
16 o 32
Carica super veloce Modalità 4
Corrente continua (CC) 400
Dimensioni (in mm)
Queste dimensioni sono state rilevate su un
veicolo non carico.
