PEUGEOT 208 2021 Návod na použití (in Czech)

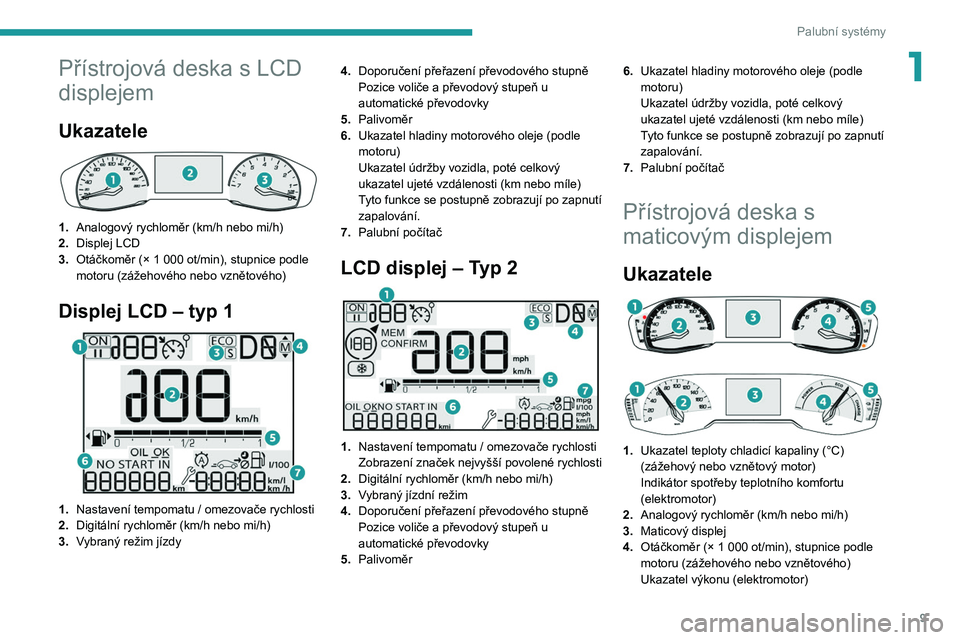

9
Palubní systémy
1Přístrojová deska s LCD
displejem
Ukazatele

1.Analogový rychloměr (km/h nebo mi/h)
2. Displej LCD
3. Otáčkoměr (× 1
000 ot/min), stupnice podle
motoru (zážehového nebo vznětového)
Displej LCD – typ 1

1. Nastavení tempomatu / omezovače rychlosti
2. Digitální rychloměr (km/h nebo mi/h)
3. Vybraný režim jízdy 4.
Doporučení přeřazení převodového stupně
Pozice voliče a převodový stupeň u
automatické převodovky
5. Palivoměr
6. Ukazatel hladiny motorového oleje (podle
motoru)
Ukazatel údržby vozidla, poté celkový
ukazatel ujeté vzdálenosti (km nebo míle)
Tyto funkce se postupně zobrazují po zapnutí
zapalování.
7. Palubní počítač
LCD displej – Typ 2

1.Nastavení tempomatu / omezovače rychlosti
Zobrazení značek nejvyšší povolené rychlosti
2. Digitální rychloměr (km/h nebo mi/h)
3. Vybraný jízdní režim
4. Doporučení přeřazení převodového stupně
Pozice voliče a převodový stupeň u
automatické převodovky
5. Palivoměr 6.
Ukazatel hladiny motorového oleje (podle
motoru)
Ukazatel údržby vozidla, poté celkový
ukazatel ujeté vzdálenosti (km nebo míle)
Tyto funkce se postupně zobrazují po zapnutí
zapalování.
7. Palubní počítač
Přístrojová deska s
maticovým displejem
Ukazatele



1. Ukazatel teploty chladicí kapaliny (°C)
(zážehový nebo vznětový motor)
Indikátor spotřeby teplotního komfortu
(elektromotor)
2. Analogový rychloměr (km/h nebo mi/h)
3. Maticový displej
4. Otáčkoměr (× 1
000 ot/min), stupnice podle
motoru (zážehového nebo vznětového)
Ukazatel výkonu (elektromotor)

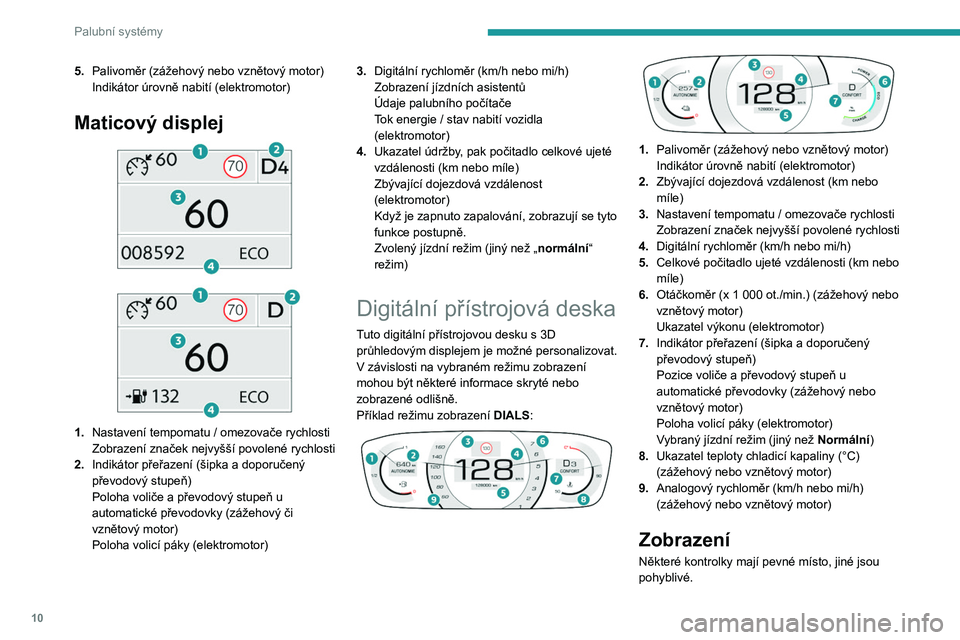

10
Palubní systémy
5.Palivoměr (zážehový nebo vznětový motor)
Indikátor úrovně nabití (elektromotor)
Maticový displej



1. Nastavení tempomatu / omezovače rychlosti
Zobrazení značek nejvyšší povolené rychlosti
2. Indikátor přeřazení (šipka a doporučený
převodový stupeň)
Poloha voliče a převodový stupeň u
automatické převodovky (zážehový či
vznětový motor)
Poloha volicí páky (elektromotor) 3.
Digitální rychloměr (km/h nebo mi/h)
Zobrazení jízdních asistentů
Údaje palubního počítače
Tok energie / stav nabití vozidla
(elektromotor)
4. Ukazatel údržby, pak počitadlo celkové ujeté
vzdálenosti (km nebo míle)
Zbývající dojezdová vzdálenost
(elektromotor)
Když je zapnuto zapalování, zobrazují se tyto
funkce postupně.
Zvolený jízdní režim (jiný než „ normální“
režim)
Digitální přístrojová deska
Tuto digitální přístrojovou desku s 3D
průhledovým displejem je možné personalizovat.
V
závislosti na vybraném režimu zobrazení
mohou být některé informace skryté nebo
zobrazené odlišně.
Příklad režimu zobrazení DIALS:




1. Palivoměr (zážehový nebo vznětový motor)
Indikátor úrovně nabití (elektromotor)
2. Zbývající dojezdová vzdálenost (km nebo
míle)
3. Nastavení tempomatu / omezovače rychlosti
Zobrazení značek nejvyšší povolené rychlosti
4. Digitální rychloměr (km/h nebo mi/h)
5. Celkové počitadlo ujeté vzdálenosti (km nebo
míle)
6. Otáčkoměr (x 1
000 ot./min.) (zážehový nebo
vznětový motor)
Ukazatel výkonu (elektromotor)
7. Indikátor přeřazení (šipka a
doporučený
převodový stupeň)
Pozice voliče a převodový stupeň u
automatické převodovky (zážehový nebo
vznětový motor)
Poloha volicí páky (elektromotor)
Vybraný jízdní režim (jiný než Normální)
8. Ukazatel teploty chladicí kapaliny (°C)
(zážehový nebo vznětový motor)
9. Analogový rychloměr (km/h nebo mi/h)
(zážehový nebo vznětový motor)
Zobrazení
Některé kontrolky mají pevné místo, jiné jsou
pohyblivé.

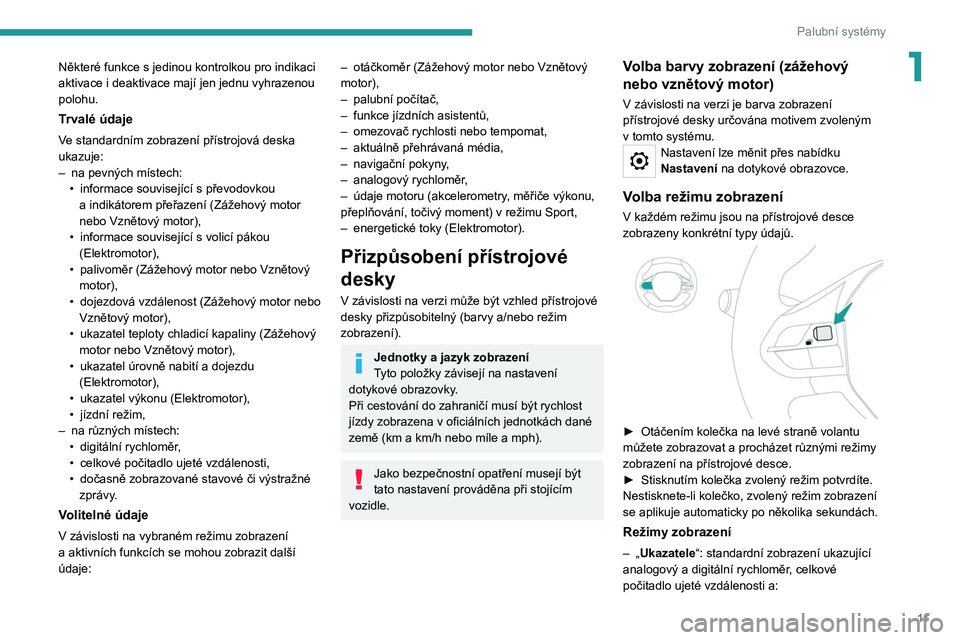

11
Palubní systémy
1Některé funkce s jedinou kontrolkou pro indikaci
aktivace i deaktivace mají jen jednu vyhrazenou
polohu.
Trvalé údaje
Ve standardním zobrazení přístrojová deska
ukazuje:
–

na pevných místech:
•


informace související s
převodovkou
a
indikátorem přeřazení (Zážehový motor
nebo Vznětový motor),
•

informace související s
volicí pákou
(Elektromotor),
•

palivoměr (Zážehový motor nebo Vznětový
motor),
•


dojezdová vzdálenost (Zážehový motor nebo
Vznětový motor),
•


ukazatel teploty chladicí kapaliny (Zážehový
motor nebo Vznětový motor),
•


ukazatel úrovně nabití a
dojezdu
(Elektromotor),
•

ukazatel výkonu (Elektromotor),
•


jízdní režim,
–


na různých místech:
•


digitální rychloměr
,
•

celkové počitadlo ujeté vzdálenosti,
•


dočasně zobrazované stavové či výstražné
zprávy

.
Volitelné údaje
V závislosti na vybraném režimu zobrazení
a aktivních funkcích se mohou zobrazit další
údaje:
– otáčkoměr (Zážehový motor nebo Vznětový
motor),
–

palubní počítač,
–


funkce jízdních asistentů,
–


omezovač rychlosti nebo tempomat,
–


aktuálně přehrávaná média,
–


navigační pokyny
,
–

analogový rychloměr
,
–

údaje motoru (akcelerometry
, měřiče výkonu,
přeplňování, točivý moment) v
režimu Sport,
–

energetické toky (Elektromotor).
Přizpůsobení přístrojové
desky
V závislosti na verzi může být vzhled přístrojové
desky přizpůsobitelný (barvy a/nebo režim
zobrazení).
Jednotky a jazyk zobrazení
Tyto položky závisejí na nastavení
dotykové obrazovky.
Při cestování do zahraničí musí být rychlost
jízdy zobrazena v
oficiálních jednotkách dané
země (km a km/h nebo míle a mph).
Jako bezpečnostní opatření musejí být
tato nastavení prováděna při stojícím
vozidle.
Volba barvy zobrazení (zážehový
nebo vznětový motor)
V závislosti na verzi je barva zobrazení
přístrojové desky určována motivem zvoleným
v
tomto systému.
Nastavení lze měnit přes nabídku
Nastavení na dotykové obrazovce.
Volba režimu zobrazení
V každém režimu jsou na přístrojové desce
zobrazeny konkrétní typy údajů.


► Otáčením kolečka na levé straně volantu
můžete zobrazovat a procházet různými režimy
zobrazení na přístrojové desce.
►

Stisknutím kolečka zvolený režim potvrdíte.
Nestisknete-li kolečko, zvolený režim zobrazení
se aplikuje automaticky po několika sekundách.
Režimy zobrazení
– „ Ukazatele “: standardní zobrazení ukazující
analogový a digitální rychloměr, celkové
počitadlo ujeté vzdálenosti a:

12
Palubní systémy
(3): Navštivte prodejce nebo kvalifikovaný servis
značky PEUGEOT.
Seznam výstražných
kontrolek
Červené výstražné kontrolky
STOP
Nepřetržitý svit společně s další
kontrolkou doprovázené zobrazením
hlášení a zvukovým signálem.
Byla zjištěna závažná porucha motoru,
brzdového systému, posilovače řízení nebo
automatické převodovky nebo vážná porucha
elektroinstalace.
Proveďte postup (1) a pak (2).
Systém automatické diagnostiky motoru
(zážehového nebo vznětového)
Svítí.
Byla zjištěna závažná závada
motoru.
Proveďte postup (1) a pak (2).
Maximální teplota chladicí kapaliny
(zážehový nebo vznětový motor)
Svítí s bloky displeje svítícími
červeně (u přístrojové desky
s maticovým displejem).
nebo
Svítí (s výjimkou přístrojové desky s maticovým
displejem).
Příliš vysoká teplota kapaliny chladicího okruhu.
• palivoměr , ukazatel teploty chladicí kapaliny
a otáčkoměr (Zážehový motor nebo
Vznětový motor).
•

indikátor úrovně nabití baterie a
ukazatel
výkonu (Elektromotor).
–

„
Navigace “: specifické zobrazení ukazující
aktuální údaje navigačního systému (mapu a
navigační pokyny).
–

„
Řízení“: specifické zobrazení ukazující údaje
aktivních systémů jízdních asistentů.
–

„
Minimální “: 2D zobrazení ukazující digitální
rychloměr, celkové počitadlo ujeté vzdálenosti a: •

palivoměr a
ukazatel teploty chladicí
kapaliny (Zážehový motor nebo Vznětový
motor).
•

indikátor úrovně nabití baterie
(Elektromotor).
–


„
Energie“: specifické zobrazení ukazující
vizuální znázornění energetických toků ve
vozidle (Elektromotor).
–

„
Osobní 1 “ / „Osobní 2 “: zobrazení ukazující
údaje vybrané řidičem ve střední části přístrojové
desky.
Konfigurace režimu zobrazení „Osobní“
Se systémem PEUGEOT Connect Radio► Stiskněte položku Nastavení v liště
dotykové obrazovky.
► Zvolte položku „ Konfigurace“.
► Vyberte položku „Osobní nastavení
přístrojové desky“.
Se systémem PEUGEOT Connect Nav
► Stiskněte položku Nastavení v liště
dotykové obrazovky.
►

V

yberte položku „ VOLBY“.
► Vyberte položku „Osobní nastavení
přístrojové desky“.
►

V

yberte možnost Osobní 1 nebo Osobní 2.
►

Zvolte typ údajů pomocí příslušných šipek
posuvníku na dotykové obrazovce: •


„

Reset “ (prázdný).
•

„

Palubní počítač “.
•

„

Média“.
•

„

Akcelerometry “ (v
závislosti na verzi).
•

„

Měřiče výkonu + přeplňování + točivý
moment“ (v
závislosti na verzi).
•

„

Spotřeba příslušenství“ (v závislosti na
verzi).
►

Potvrzením toto nastavení uložíte a
opustíte.
Údaje se zobrazí na přístrojové desce okamžitě
v

případě výběru příslušného režimu zobrazení.
Typ údajů vybraný v režimu „ Osobní 1 “
není k dispozici v režimu „Osobní 2 “.
Kontrolky
Vizuální varování a upozornění, která se
zobrazují jako symboly, informují řidiče o
výskytu
závady (výstražné kontrolky) nebo o
činnosti
některého systému (výstražná kontrolka aktivace
nebo deaktivace činnosti). Některé výstražné
kontrolky se rozsvěcí dvěma způsoby (svítí či
blikají) nebo mají několik barev.
Doprovodné výstrahy
Svítící kontrolka může být doprovázena
zvukovým signálem nebo hlášením na displeji.
Na základě způsobu svícení a
provozního
stavu vozidla dokážete určit, zda je příslušná
situace normální nebo zda došlo k
poruše:
další informace naleznete v
popisu jednotlivých
kontrolek.
Při zapnutí zapalování
Při zapnutí zapalování se na několik sekund
rozsvítí některé červené nebo oranžové
výstražné kontrolky. Tyto výstražné kontrolky
musí ihned po nastartování motoru zhasnout.
Více informací o
systému či funkcích naleznete
v
příslušné kapitole.
Trvalá výstražná kontrolka
Pokud se rozsvítí červená nebo oranžová
kontrolka, mohlo dojít k chybě, kterou je třeba
prověřit.
Pokud kontrolka zůstane svítit
Položky (1), (2) a (3) popisu výstražné a
informační kontrolky indikují, zda se máte
kromě okamžité doporučené akce obrátit na
kvalifikovaného odborníka.
(1): Vozidlo musíte zastavit .
Co nejdříve zastavte, jakmile to je bezpečné,
a
vypněte zapalování.
(2): Obraťte se na prodejce nebo kvalifikovaný
servis značky PEUGEOT.

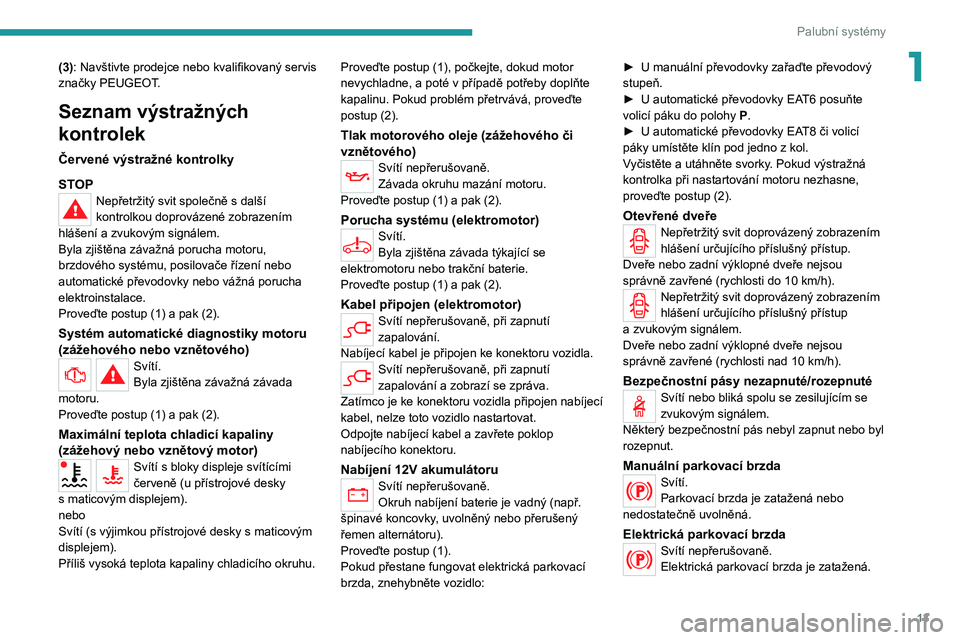

13
Palubní systémy
1(3): Navštivte prodejce nebo kvalifikovaný servis
značky PEUGEOT.
Seznam výstražných
kontrolek
Červené výstražné kontrolky
STOP
Nepřetržitý svit společně s další
kontrolkou doprovázené zobrazením
hlášení a
zvukovým signálem.
Byla zjištěna závažná porucha motoru,
brzdového systému, posilovače řízení nebo
automatické převodovky nebo vážná porucha
elektroinstalace.
Proveďte postup (1) a pak (2).
Systém automatické diagnostiky motoru
(zážehového nebo vznětového)
Svítí.
Byla zjištěna závažná závada
motoru.
Proveďte postup (1) a pak (2).
Maximální teplota chladicí kapaliny
(zážehový nebo vznětový motor)
Svítí s bloky displeje svítícími
červeně (u přístrojové desky
s

maticovým displejem).
nebo
Svítí (s

výjimkou přístrojové desky s maticovým
displejem).
Příliš vysoká teplota kapaliny chladicího okruhu. Proveďte postup (1), počkejte, dokud motor
nevychladne, a
poté v případě potřeby doplňte
kapalinu. Pokud problém přetrvává, proveďte
postup (2).
Tlak motorového oleje (zážehového či
vznětového)
Svítí nepřerušovaně.
Závada okruhu mazání motoru.
Proveďte postup (1) a pak (2).
Porucha systému (elektromotor)Svítí.
Byla zjištěna závada týkající se
elektromotoru nebo trakční baterie.
Proveďte postup (1) a pak (2).
Kabel připojen (elektromotor)Svítí nepřerušovaně, při zapnutí
zapalování.
Nabíjecí kabel je připojen ke konektoru vozidla.
Svítí nepřerušovaně, při zapnutí
zapalování a zobrazí se zpráva.
Zatímco je ke konektoru vozidla připojen nabíjecí
kabel, nelze toto vozidlo nastartovat.
Odpojte nabíjecí kabel a zavřete poklop
nabíjecího konektoru.
Nabíjení 12V akumulátoruSvítí nepřerušovaně.
Okruh nabíjení baterie je vadný (např.
špinavé koncovky, uvolněný nebo přerušený
řemen alternátoru).
Proveďte postup (1).
Pokud přestane fungovat elektrická parkovací
brzda, znehybněte vozidlo: ►

U manuální převodovky zařaďte převodový
stupeň.
►

U automatické převodovky EA
T6 posuňte
volicí páku do polohy P.
►
U automatické převodovky EA
T8 či volicí
páky umístěte klín pod jedno z kol.
Vyčistěte a utáhněte svorky. Pokud výstražná
kontrolka při nastartování motoru nezhasne,
proveďte postup (2).
Otevřené dveřeNepřetržitý svit doprovázený zobrazením
hlášení určujícího příslušný přístup.
Dveře nebo zadní výklopné dveře nejsou
správně zavřené (rychlosti do 10 km/h).
Nepřetržitý svit doprovázený zobrazením
hlášení určujícího příslušný přístup
a

zvukovým signálem.
Dveře nebo zadní výklopné dveře nejsou
správně zavřené (rychlosti nad 10 km/h).
Bezpečnostní pásy nezapnuté/rozepnutéSvítí nebo bliká spolu se zesilujícím se
zvukovým signálem.
Některý bezpečnostní pás nebyl zapnut nebo byl
rozepnut.
Manuální parkovací brzdaSvítí.
Parkovací brzda je zatažená nebo
nedostatečně uvolněná.
Elektrická parkovací brzdaSvítí nepřerušovaně.
Elektrická parkovací brzda je zatažená.

14
Palubní systémy

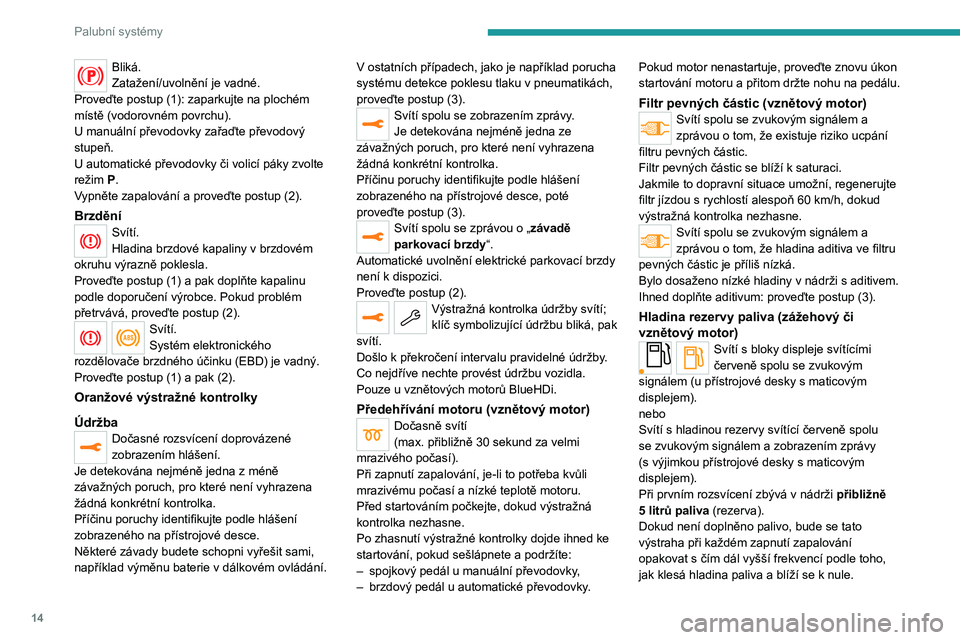

Bliká.
Zatažení/uvolnění je vadné.
Proveďte postup (1): zaparkujte na plochém
místě (vodorovném povrchu).
U manuální převodovky zařaďte převodový
stupeň.
U automatické převodovky či volicí páky zvolte
režim P.
Vypněte zapalování a proveďte postup (2).
BrzděníSvítí.
Hladina brzdové kapaliny v brzdovém
okruhu výrazně poklesla.
Proveďte postup (1) a pak doplňte kapalinu
podle doporučení výrobce. Pokud problém
přetrvává, proveďte postup (2).
Svítí.
Systém elektronického
rozdělovače brzdného účinku (EBD) je vadný.
Proveďte postup (1) a pak (2).
Oranžové výstražné kontrolky
Údržba
Dočasné rozsvícení doprovázené
zobrazením hlášení.
Je detekována nejméně jedna z
méně
závažných poruch, pro které není vyhrazena
žádná konkrétní kontrolka.
Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce.
Některé závady budete schopni vyřešit sami,
například výměnu baterie v dálkovém ovládání. V ostatních případech, jako je například porucha
systému detekce poklesu tlaku v
pneumatikách,
proveďte postup (3).
Svítí spolu se zobrazením zprávy.
Je detekována nejméně jedna ze
závažných poruch, pro které není vyhrazena
žádná konkrétní kontrolka.
Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce, poté
proveďte postup (3).
Svítí spolu se zprávou o „závadě
parkovací brzdy“.
Automatické uvolnění elektrické parkovací brzdy
není k

dispozici.
Proveďte postup (2).
Výstražná kontrolka údržby svítí;
klíč symbolizující údržbu bliká, pak
svítí.
Došlo k

překročení intervalu pravidelné údržby.
Co nejdříve nechte provést údržbu vozidla.
Pouze u vznětových motorů BlueHDi.
Předehřívání motoru (vznětový motor)Dočasně svítí
(max. přibližně 30 sekund za velmi
mrazivého počasí).
Při zapnutí zapalování, je-li to potřeba kvůli
mrazivému počasí a nízké teplotě motoru.
Před startováním počkejte, dokud výstražná
kontrolka nezhasne.
Po zhasnutí výstražné kontrolky dojde ihned ke
startování, pokud sešlápnete a podržíte:
–

spojkový pedál u manuální převodovky
,
–

brzdový pedál u automatické převodovky
.Pokud motor nenastartuje, proveďte znovu úkon
startování motoru a přitom držte nohu na pedálu.
Filtr pevných částic (vznětový motor)Svítí spolu se zvukovým signálem a
zprávou o tom, že existuje riziko ucpání
filtru pevných částic.
Filtr pevných částic se blíží k
saturaci.
Jakmile to dopravní situace umožní, regenerujte
filtr jízdou s
rychlostí alespoň 60 km/h, dokud
výstražná kontrolka nezhasne.
Svítí spolu se zvukovým signálem a
zprávou o tom, že hladina aditiva ve filtru
pevných částic je příliš nízká.
Bylo dosaženo nízké hladiny v
nádrži s aditivem.
Ihned doplňte aditivum: proveďte postup (3).
Hladina rezervy paliva (zážehový či
vznětový motor)
Svítí s bloky displeje svítícími
červeně spolu se zvukovým
signálem (u přístrojové desky s
maticovým
displejem).
nebo
Svítí s

hladinou rezervy svítící červeně spolu
se zvukovým signálem a zobrazením zprávy
(s

výjimkou přístrojové desky s maticovým
displejem).
Při prvním rozsvícení zbývá v
nádrži přibližně
5

litrů paliva (rezerva).
Dokud není doplněno palivo, bude se tato
výstraha při každém zapnutí zapalování
opakovat s

čím dál vyšší frekvencí podle toho,
jak klesá hladina paliva a blíží se k
nule.

15
Palubní systémy

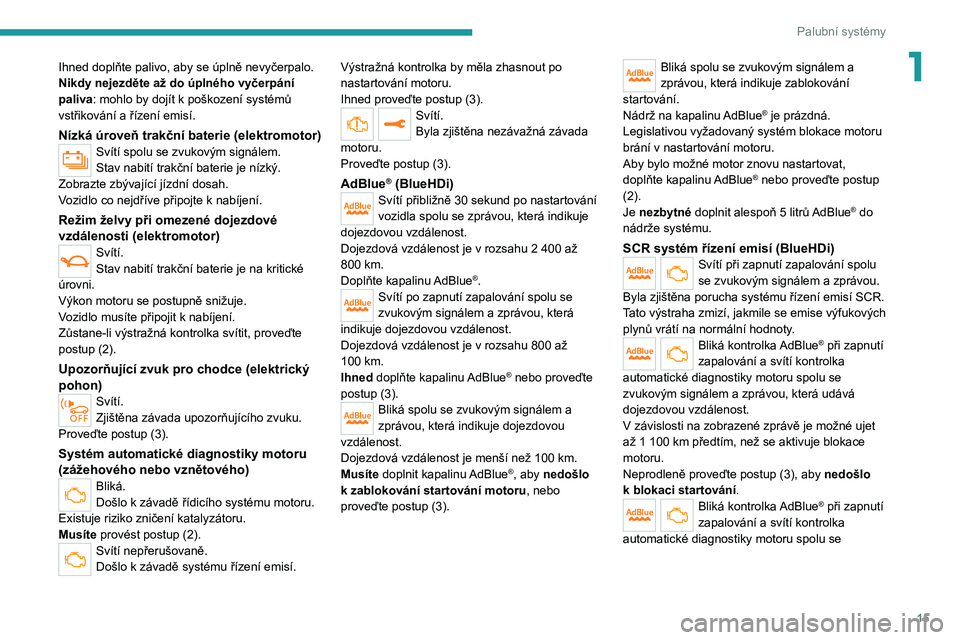

1Ihned doplňte palivo, aby se úplně nevyčerpalo.
Nikdy nejezděte až do úplného vyčerpání
paliva: mohlo by dojít k poškození systémů
vstřikování a řízení emisí.
Nízká úroveň trakční baterie (elektromotor)Svítí spolu se zvukovým signálem.
Stav nabití trakční baterie je nízký.
Zobrazte zbývající jízdní dosah.
Vozidlo co nejdříve připojte k
nabíjení.
Režim želvy při omezené dojezdové
vzdálenosti (elektromotor)
Svítí.
Stav nabití trakční baterie je na kritické
úrovni.
Výkon motoru se postupně snižuje.
Vozidlo musíte připojit k
nabíjení.
Zůstane-li výstražná kontrolka svítit, proveďte
postup (2).
Upozorňující zvuk pro chodce (elektrický
pohon)
Svítí.
Zjištěna závada upozorňujícího zvuku.
Proveďte postup (3).
Systém automatické diagnostiky motoru
(zážehového nebo vznětového)
Bliká.
Došlo k závadě řídicího systému motoru.
Existuje riziko zničení katalyzátoru.
Musíte provést postup (2).
Svítí nepřerušovaně.
Došlo k závadě systému řízení emisí. Výstražná kontrolka by měla zhasnout po
nastartování motoru.
Ihned proveďte postup (3).
Svítí.
Byla zjištěna nezávažná závada
motoru.
Proveďte postup (3).
AdBlue® (BlueHDi)Svítí přibližně 30 sekund po nastartování
vozidla spolu se zprávou, která indikuje
dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
800

km.
Doplňte kapalinu AdBlue
®.Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 800 až
100

km.
Ihned doplňte kapalinu AdBlue
® nebo proveďte
postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje dojezdovou
vzdálenost.
Dojezdová vzdálenost je menší než 100
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

zablokování startování motoru , nebo
proveďte postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje zablokování
startování.
Nádrž na kapalinu AdBlue
® je prázdná.
Legislativou vyžadovaný systém blokace motoru
brání v nastartování motoru.
Aby bylo možné motor znovu nastartovat,
doplňte kapalinu AdBlue
® nebo proveďte postup
(2).
Je nezbytné doplnit alespoň 5
litrů AdBlue
® do
nádrže systému.
SCR systém řízení emisí (BlueHDi)Svítí při zapnutí zapalování spolu
se zvukovým signálem a zprávou.
Byla zjištěna porucha systému řízení emisí SCR.
Tato výstraha zmizí, jakmile se emise výfukových
plynů vrátí na normální hodnoty.
Bliká kontrolka AdBlue® při zapnutí
zapalování a

svítí kontrolka
automatické diagnostiky motoru spolu se
zvukovým signálem a

zprávou, která udává
dojezdovou vzdálenost.
V

závislosti na zobrazené zprávě je možné ujet
až 1

100

km předtím, než se aktivuje blokace
motoru.
Neprodleně proveďte postup (3), aby nedošlo
k

blokaci startování.
Bliká kontrolka AdBlue® při zapnutí
zapalování a

svítí kontrolka
automatické diagnostiky motoru spolu se

16
Palubní systémy

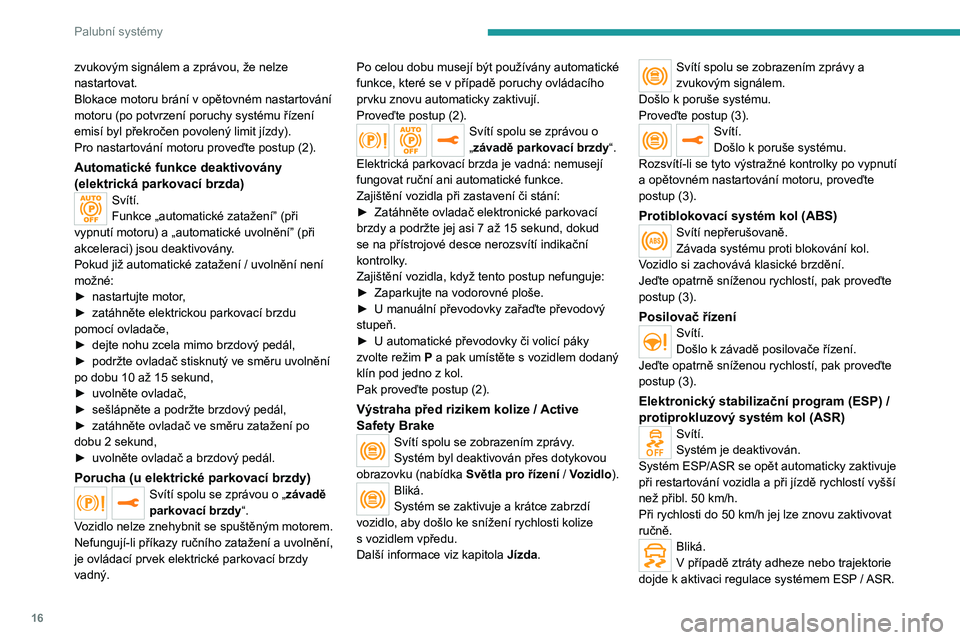

zvukovým signálem a zprávou, že nelze
nastartovat.
Blokace motoru brání v
opětovném nastartování
motoru (po potvrzení poruchy systému řízení
emisí byl překročen povolený limit jízdy).
Pro nastartování motoru proveďte postup (2).
Automatické funkce deaktivovány
(elektrická parkovací brzda)
Svítí.
Funkce „automatické zatažení” (při
vypnutí motoru) a „automatické uvolnění” (při
akceleraci) jsou deaktivovány.
Pokud již automatické zatažení / uvolnění není
možné:
►

nastartujte motor
,
►

zatáhněte elektrickou parkovací brzdu
pomocí ovladače,
►


dejte nohu zcela mimo brzdový pedál,
►


podržte ovladač stisknutý ve směru uvolnění
po dobu 10 až 15

sekund,
►

uvolněte ovladač,
►


sešlápněte a podržte brzdový pedál,
►


zatáhněte ovladač ve směru zatažení po
dobu 2

sekund,
►

uvolněte ovladač a brzdový pedál.
Porucha (u elektrické parkovací brzdy)Svítí spolu se zprávou o „závadě
parkovací brzdy“.
Vozidlo nelze znehybnit se spuštěným motorem.
Nefungují-li příkazy ručního zatažení a uvolnění,
je ovládací prvek elektrické parkovací brzdy
vadný. Po celou dobu musejí být používány automatické
funkce, které se v
případě poruchy ovládacího
prvku znovu automaticky zaktivují.
Proveďte postup (2).
Svítí spolu se zprávou o
„závadě parkovací brzdy“.
Elektrická parkovací brzda je vadná: nemusejí
fungovat ruční ani automatické funkce.
Zajištění vozidla při zastavení či stání:
►

Zatáhněte ovladač elektronické parkovací
brzdy a podržte jej asi 7 až 15 sekund, dokud
se na přístrojové desce nerozsvítí indikační
kontrolky

.
Zajištění vozidla, když tento postup nefunguje:
►

Zaparkujte na vodorovné ploše.
►


U manuální převodovky zařaďte převodový
stupeň.
►


U automatické převodovky či volicí páky
zvolte režim

P a pak umístěte s vozidlem dodaný
klín pod jedno z

kol.
Pak proveďte postup (2).
Výstraha před rizikem kolize / Active
Safety Brake
Svítí spolu se zobrazením zprávy.
Systém byl deaktivován přes dotykovou
obrazovku (nabídka Světla pro řízení / Vozidlo).
Bliká.
Systém se zaktivuje a krátce zabrzdí
vozidlo, aby došlo ke snížení rychlosti kolize
s

vozidlem vpředu.
Další informace viz kapitola Jízda.
Svítí spolu se zobrazením zprávy a
zvukovým signálem.
Došlo k
poruše systému.
Proveďte postup (3).
Svítí.
Došlo k poruše systému.
Rozsvítí-li se tyto výstražné kontrolky po vypnutí
a opětovném nastartování motoru, proveďte
postup (3).
Protiblokovací systém kol (ABS)Svítí nepřerušovaně.
Závada systému proti blokování kol.
Vozidlo si zachovává klasické brzdění.
Jeďte opatrně sníženou rychlostí, pak proveďte
postup (3).
Posilovač řízeníSvítí.
Došlo k závadě posilovače řízení.
Jeďte opatrně sníženou rychlostí, pak proveďte
postup (3).
Elektronický stabilizační program (ESP) /
protiprokluzový systém kol (ASR)
Svítí.
Systém je deaktivován.
Systém ESP/ASR se opět automaticky zaktivuje
při restartování vozidla a při jízdě rychlostí vyšší
než přibl. 50
km/h.
Při rychlosti do 50
km/h jej lze znovu zaktivovat
ručně.
Bliká.
V případě ztráty adheze nebo trajektorie
dojde k
aktivaci regulace systémem ESP / ASR.

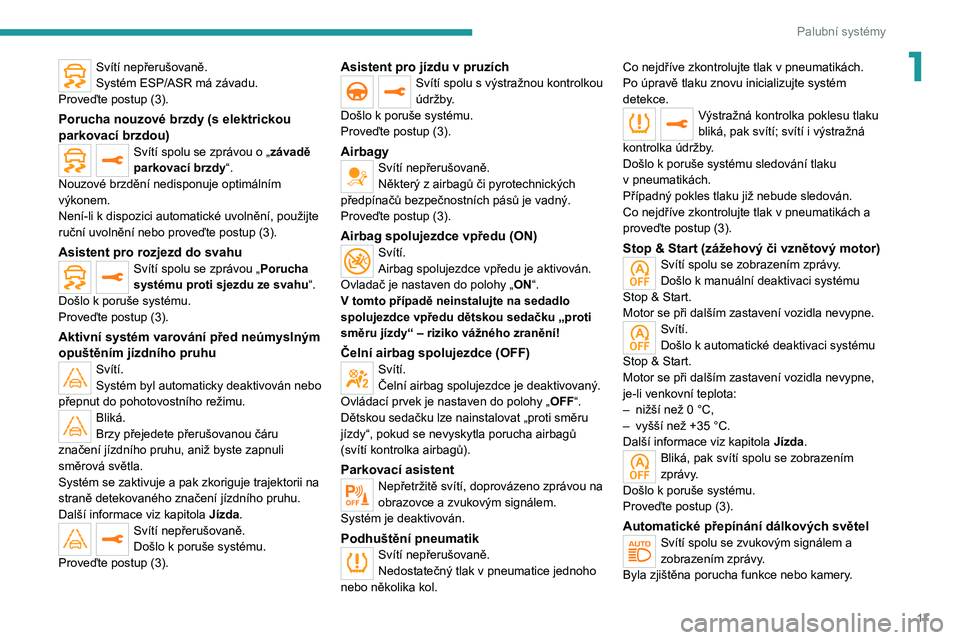

17
Palubní systémy
1Svítí nepřerušovaně.
Systém ESP/ASR má závadu.
Proveďte postup (3).
Porucha nouzové brzdy (s elektrickou
parkovací brzdou)
Svítí spolu se zprávou o „závadě
parkovací brzdy“.
Nouzové brzdění nedisponuje optimálním
výkonem.
Není-li k

dispozici automatické uvolnění, použijte
ruční uvolnění nebo proveďte postup (3).
Asistent pro rozjezd do svahuSvítí spolu se zprávou „Porucha
systému proti sjezdu ze svahu“.
Došlo k

poruše systému.
Proveďte postup (3).
Aktivní systém varování před neúmyslným
opuštěním jízdního pruhu
Svítí.
Systém byl automaticky deaktivován nebo
přepnut do pohotovostního režimu.
Bliká.
Brzy přejedete přerušovanou čáru
značení jízdního pruhu, aniž byste zapnuli
směrová světla.
Systém se zaktivuje a pak zkoriguje trajektorii na
straně detekovaného značení jízdního pruhu.
Další informace viz kapitola Jízda.
Svítí nepřerušovaně.
Došlo k
poruše systému.
Proveďte postup (3).
Asistent pro jízdu v pruzíchSvítí spolu s výstražnou kontrolkou
údržby .
Došlo k

poruše systému.
Proveďte postup (3).
AirbagySvítí nepřerušovaně.
Některý z airbagů či pyrotechnických
předpínačů bezpečnostních pásů je vadný.
Proveďte postup (3).
Airbag spolujezdce vpředu (ON)Svítí.
Airbag spolujezdce vpředu je aktivován.
Ovladač je nastaven do polohy „ ON“.
V

tomto případě neinstalujte na sedadlo
spolujezdce vpředu dětskou sedačku „proti
směru jízdy“ – riziko vážného zranění!
Čelní airbag spolujezdce (OFF)Svítí.
Čelní airbag spolujezdce je deaktivovaný.
Ovládací prvek je nastaven do polohy „ OFF“.
Dětskou sedačku lze nainstalovat „proti směru
jízdy“, pokud se nevyskytla porucha airbagů
(svítí kontrolka airbagů).
Parkovací asistentNepřetržitě svítí, doprovázeno zprávou na
obrazovce a zvukovým signálem.
Systém je deaktivován.
Podhuštění pneumatikSvítí nepřerušovaně.
Nedostatečný tlak v pneumatice jednoho
nebo několika kol. Co nejdříve zkontrolujte tlak v
pneumatikách.
Po úpravě tlaku znovu inicializujte systém
detekce.
Výstražná kontrolka poklesu tlaku
bliká, pak svítí; svítí i výstražná
kontrolka údržby.
Došlo k

poruše systému sledování tlaku
v

pneumatikách.
Případný pokles tlaku již nebude sledován.
Co nejdříve zkontrolujte tlak v
pneumatikách a
proveďte postup (3).
Stop & Start (zážehový či vznětový motor)Svítí spolu se zobrazením zprávy.
Došlo k manuální deaktivaci systému
Stop & Start.
Motor se při dalším zastavení vozidla nevypne.
Svítí.
Došlo k automatické deaktivaci systému
Stop & Start.
Motor se při dalším zastavení vozidla nevypne,
je-li venkovní teplota:
–

nižší než 0
°C,
–

vyšší než +35
°C.
Další informace viz kapitola Jízda.
Bliká, pak svítí spolu se zobrazením
zprávy.
Došlo k
poruše systému.
Proveďte postup (3).
Automatické přepínání dálkových světelSvítí spolu se zvukovým signálem a
zobrazením zprávy.
Byla zjištěna porucha funkce nebo kamery.

18
Palubní systémy
Ihned proveďte postup (2). Riziko poškození
systému vstřikování paliva!
Ukazatele
Ukazatel údržby
Údaj údržby se vyjadřuje vzdáleností (km nebo
míle) a časem (měsíce nebo dny).
Výstraha je dána po dosažení kterékoli z hodnot.
Na přístrojové desce se zobrazí informace
údržby. Podle verze vozidla:
– Ukazatel počtu ujetých km zobrazuje zbývající
vzdálenost, kterou je ještě možné ujet do příští
plánované servisní prohlídky nebo vzdálenost
ujetou od předchozí plánované servisní prohlídky
se znaménkem „-“ na začátku.
– Zobrazuje se výstražné hlášení udávající
zbývající vzdálenost, kterou je ještě možno ujet
do příští plánované servisní prohlídky, a rovněž
kdy měla být minulá plánovaná prohlídka.
Zobrazovaná hodnota je počítána podle
ujeté vzdálenosti a doby uplynulé od
poslední prohlídky.
Výstraha se může také zobrazovat v
závislosti na blížícím se datu plánované
servisní prohlídky.
Proveďte postup (2).
Zadní mlhové světloNepřerušované rozsvícení.
Světlo je aktivováno.
Zelené výstražné kontrolky
Stop & Start (zážehový či vznětový motor)
Svítí.
Po zastavení vozidla systém Stop & Start
přepne motor do režimu STOP.
Dočasně bliká.
Režim STOP je momentálně nedostupný
nebo je automaticky aktivován režim START.
Další informace viz kapitola Jízda.
Vozidlo připraveno k jízdě (elektromotor)Svítí spolu se zvukovým signálem při
rozsvícení.
Vozidlo je připraveno k
jízdě a systémy
tepelného komfortu jsou k
dispozici.
Kontrolka zhasne po dosažení rychlosti přibližně
5

km/h, a znovu se rozsvítí, když se vozidlo
přestane pohybovat.
Když vypnete motor a opustíte vozidlo, světlo
zhasne.
Park AssistSvítí.
Funkce je aktivní.
Další informace viz kapitola Jízda.
Asistent pro jízdu v pruzíchSvítí.
Funkce byla aktivována. Všechny podmínky byly splněny: systém je
funkční.
Další informace viz kapitola
Jízda.
Automatické stíráníSvítí.
Je aktivováno automatické stírání čelního
skla.
Směrová světlaBlikají spolu se zvukovým signálem.
Směrová světla jsou zapnuta.
Obrysová světlaSvítí nepřerušovaně.
Světla svítí.
Tlumená světlaSvítí.
Světla svítí.
Automatické přepínání dálkových světelSvítí.
Funkce byla zaktivována přes
dotykovou obrazovku (nabídka Světla pro řízení
/ Vozidlo )
Ovladač světel je v
poloze „AUTOM.“.
Další informace viz kapitola Osvětlení
a

viditelnost .
Modré výstražné kontrolky
Dálková světla
Svítí nepřerušovaně.
Světla svítí.
Černé/bílé výstražné kontrolky
Noha na spojce (zážehový či vznětový
motor)
Svítí (na přístrojových deskách LCD).
Stop & Start: přechod do režimu START
je zamítnut, protože spojkový pedál není zcela
sešlápnut.
Zcela sešlápněte spojkový pedál.
Noha na brzděSvítí.
Nesešlápnutí nebo nedostatečné šlápnutí
na brzdový pedál.
U automatické převodovky EAT6, při běžícím
motoru, před uvolněním parkovací brzdy, pro
vyřazení z
polohy P.
U automatické převodovky EAT8 nebo volicí
páky může být potřeba sešlápnout brzdový pedál
pro vyřazení převodovky z
režimu N.
Zkusíte-li uvolnit parkovací brzdu, aniž byste
sešlápli brzdový pedál, zůstane tato výstražná
kontrolka svítit.
Automatická převodovka (EAT8) nebo
volicí páka (elektrický pohon)
Svítí.
Automatická převodovka je zamknutá.
Volicí páka je zamknutá.
Pro její odemknutí musíte stisknout tlačítko
Odemknutí.
Voda ve filtru motorové naftySvítí (přístrojové desky LCD).
Filtr motorové nafty obsahuje vodu.
