PEUGEOT 3008 2010.5 Omistajan Käsikirja (in Finnish)

24
MITTARISTOT
Paneeli, jossa ovat auton mittarit ja toimintojen merkkivalot.
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm ).

2. Jää hdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polt- tonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).

5. Näyttö

6. Näytön nollauspainike
tai huolto-
valon
näyttö
Nollaa valitun toiminnon (välimatka- mittari tai huoltomittari) tai ilmoittaa
huollon tarpeesta.

7. Mittariston valaistuksen säädin
Vaikuttaa mittariston valaistukseen, jos valot ovat päällä.
Lisätietoja voit hakea painikkei-
ta tai toimintoa ja sen näyttöä
käsittelevistä kohdista.

25
Näyttö/Näytöt
WIP Com 3D -järjestelmän säädin
Näillä painikkeilla voit:
- määrittää auton varusteet ja näytön parametrit (esimerkiksi kieli, yksi-
köt), kun auto on pysähdyksissä
- selata käytössä olevia toimintoja (esimerkiksi ajotietokone, navigointi),

kun autolla ajetaan . Painikkeet
Voit ohjata mittariston suuren 16/9-näytön
toimintoja neljällä painikkeella:

1. pääsy päävalikkoon, valinnan vah-
vistaminen

2. liikkuminen ylöspäin valikossa

3. liikkuminen alaspäin valikossa

4. paluu edelliseen näyttöön, valikosta
poistuminen.

A. Nopeudenrajoitin
tai
Vakionopeussäädin
(km/h tai mph)

B. Välimatkamittari
(km tai mailia)
C. Huoltomittari
(km tai mailia) tai
Moottoriöljyn tason näyttö .
tai
Matkamittari
(km tai mailia)

D. 6 -vaihteinen robottivaihteisto

tai
automaattivaihteisto.

E. Hälytysviestit ja toimintojen tila,
ajotietokone, GPS-paikantimen
tiedot, valikot (WIP Com 3D).

26
Auton parametrit
Tässä valikossa voit ottaa käyttöön tie-
tyt ajo- ja mukavuusominaisuudet tai
poistaa ne käytöstä (kohdemaasta riip-
puen):
- peruutusvaihteeseen kytketty lasin-pyyhin (katso luku "Näkyvyys")
- erillinen lukituksen avaaminen (katso luku "Ovet ja luukut")
- saattovalot ja vastaanottovalot (katso luku "Näkyvyys")
- tunnelmavalot (katso luku "Näkyvyys")
- huomiovalot (katso luku "Näkyvyys")
- suunnattavat ajovalot (katso luku "Näkyvyys")
- automaattinen tai manuaalinen kä- sijarru (katso luku "Ajaminen").
Yksikköjen valinta
Tässä valikossa voit valita näyttöyksiköt:
lämpötila (°Celsius tai °Fahrenheit) ja
kulutus (l/100 km, mpg tai km/l).
Kielen valinta
Tässä valikossa voit valita näyttökielen:
Deutsch, English, Espanol, Français,
Italiano, Nederlands, Portugues, Türkçe * .
Päävalikkoon ja sen toimin-
toihin pääset painikkeilla
1 - 4
vain auton ollessa pysähdyk-
sissä.
Kun tietty ajonopeus ylitetään, näyt-
töön tulee viesti, jossa sanotaan, että
päävalikkoon ei pääse.
Ajotietokoneen toimintoihin pääset
painikkeilla 2 ja 3 (katso luku "Ajotie-
tokone") vain autolla ajettaessa.
Päävalikko

 Kun painat painiketta 1 , pääset pää-
valikkoon ja voit valita seuraavat toi-
minnot:
- "Vehicle parameters" (Auton parametrit)
- "Select language" (Kielen valinta)
- "Select units" (Yksikköjen valinta)


Liiku näytöllä painamalla painikkeita 2 ja 3

 Vahvista valinta painamalla uudestaan
painiketta 1 .
* Kohdemaan mukaan.
Merkkivalot
Merkkivalot ilmoittavat kuljettajalle jär-
jestelmän toimintatilan (järjestelmä käy-
tössä tai pois käytöstä) tai varoittavat
viasta (varoitusvalo).
Sytytysvirta kytketään
Tietyt varoitusvalot syttyvät ja palavat
muutaman sekunnin, kun sytytysvirta
kytketään.
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua.
Jos valo palaa yhä, tarkista kyseisen
valon merkitys ennen ajoonlähtöä.
Merkkivaloihin liittyvät varoitukset
Tiettyjen merkkivalojen syttyessä saattaa
kuulua merkkiääni ja monitoiminäytölle
tulla viesti. Merkkivalo voi palaa jatkuvasti
tai vilkkua.
Tietyt merkkivalot saattavat
syttyä kahdella tavalla. Sen, onko
tilanne normaali vai onko kyseessä
vika, voi tietää vain syttymistavasta
suhteessa auton toimintatilaan.

26
Auton parametrit
Tässä valikossa voit ottaa käyttöön tie-
tyt ajo- ja mukavuusominaisuudet tai
poistaa ne käytöstä (kohdemaasta riip-
puen):
- peruutusvaihteeseen kytketty lasin-pyyhin (katso luku "Näkyvyys")
- erillinen lukituksen avaaminen (katso luku "Ovet ja luukut")
- saattovalot ja vastaanottovalot (katso luku "Näkyvyys")
- tunnelmavalot (katso luku "Näkyvyys")
- huomiovalot (katso luku "Näkyvyys")
- suunnattavat ajovalot (katso luku "Näkyvyys")
- automaattinen tai manuaalinen kä- sijarru (katso luku "Ajaminen").
Yksikköjen valinta
Tässä valikossa voit valita näyttöyksiköt:
lämpötila (°Celsius tai °Fahrenheit) ja
kulutus (l/100 km, mpg tai km/l).
Kielen valinta
Tässä valikossa voit valita näyttökielen:
Deutsch, English, Espanol, Français,
Italiano, Nederlands, Portugues, Türkçe * .
Päävalikkoon ja sen toimin-
toihin pääset painikkeilla
1 - 4
vain auton ollessa pysähdyk-
sissä.
Kun tietty ajonopeus ylitetään, näyt-
töön tulee viesti, jossa sanotaan, että
päävalikkoon ei pääse.
Ajotietokoneen toimintoihin pääset
painikkeilla 2 ja 3 (katso luku "Ajotie-
tokone") vain autolla ajettaessa.
Päävalikko

 Kun painat painiketta 1 , pääset pää-
valikkoon ja voit valita seuraavat toi-
minnot:
- "Vehicle parameters" (Auton parametrit)
- "Select language" (Kielen valinta)
- "Select units" (Yksikköjen valinta)


Liiku näytöllä painamalla painikkeita 2 ja 3

 Vahvista valinta painamalla uudestaan
painiketta 1 .
* Kohdemaan mukaan.
Merkkivalot
Merkkivalot ilmoittavat kuljettajalle jär-
jestelmän toimintatilan (järjestelmä käy-
tössä tai pois käytöstä) tai varoittavat
viasta (varoitusvalo).
Sytytysvirta kytketään
Tietyt varoitusvalot syttyvät ja palavat
muutaman sekunnin, kun sytytysvirta
kytketään.
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua.
Jos valo palaa yhä, tarkista kyseisen
valon merkitys ennen ajoonlähtöä.
Merkkivaloihin liittyvät varoitukset
Tiettyjen merkkivalojen syttyessä saattaa
kuulua merkkiääni ja monitoiminäytölle
tulla viesti. Merkkivalo voi palaa jatkuvasti
tai vilkkua.
Tietyt merkkivalot saattavat
syttyä kahdella tavalla. Sen, onko
tilanne normaali vai onko kyseessä
vika, voi tietää vain syttymistavasta
suhteessa auton toimintatilaan.

27

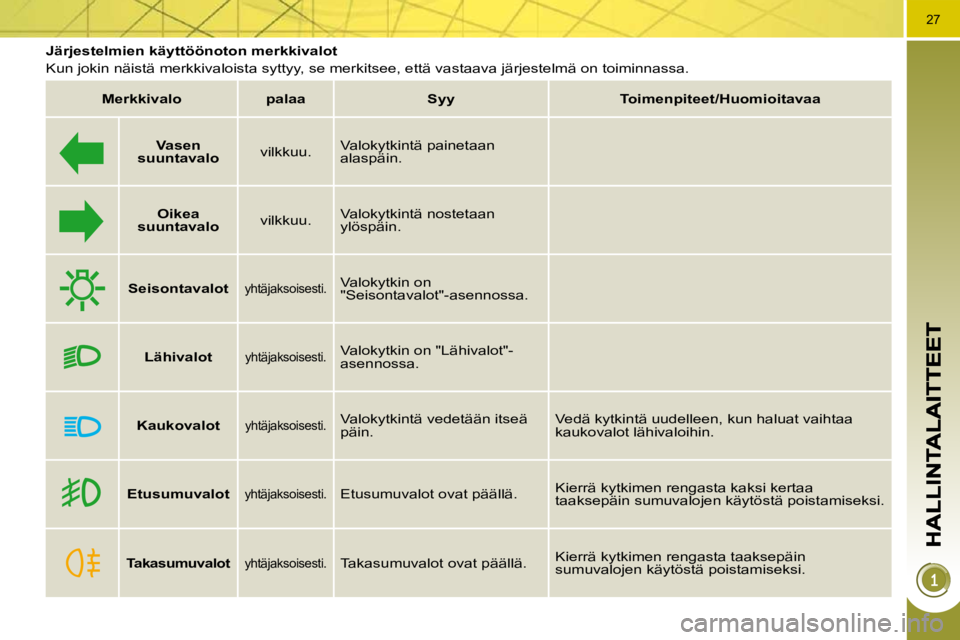

Järjestelmien käyttöönoton merkkivalot
Kun jokin näistä merkkivaloista syttyy, se merkitsee, että vastaava järjestelmä on toiminnassa.

Merkkivalo palaa Syy Toimenpiteet/Huomioitavaa

Vasen
suuntavalo vilkkuu. Valokytkintä painetaan
alaspäin.


Oikea
suuntavalo vilkkuu. Valokytkintä nostetaan
ylöspäin.


Seisontavalot yhtäjaksoisesti. Valokytkin on
"Seisontavalot"-asennossa.

Lähivalot yhtäjaksoisesti. Valokytkin on "Lähivalot"-
asennossa.

Kaukovalot yhtäjaksoisesti. Valokytkintä vedetään itseä
päin. Vedä kytkintä uudelleen, kun haluat vaihtaa
kaukovalot lähivaloihin.

Etusumuvalot yhtäjaksoisesti. Etusumuvalot ovat päällä. Kierrä kytkimen rengasta kaksi kertaa
taaksepäin sumuvalojen käytöstä poistamiseksi.

Takasumuvalot yhtäjaksoisesti. Takasumuvalot ovat päällä. Kierrä kytkimen rengasta taaksepäin
sumuvalojen käytöstä poistamiseksi.

28

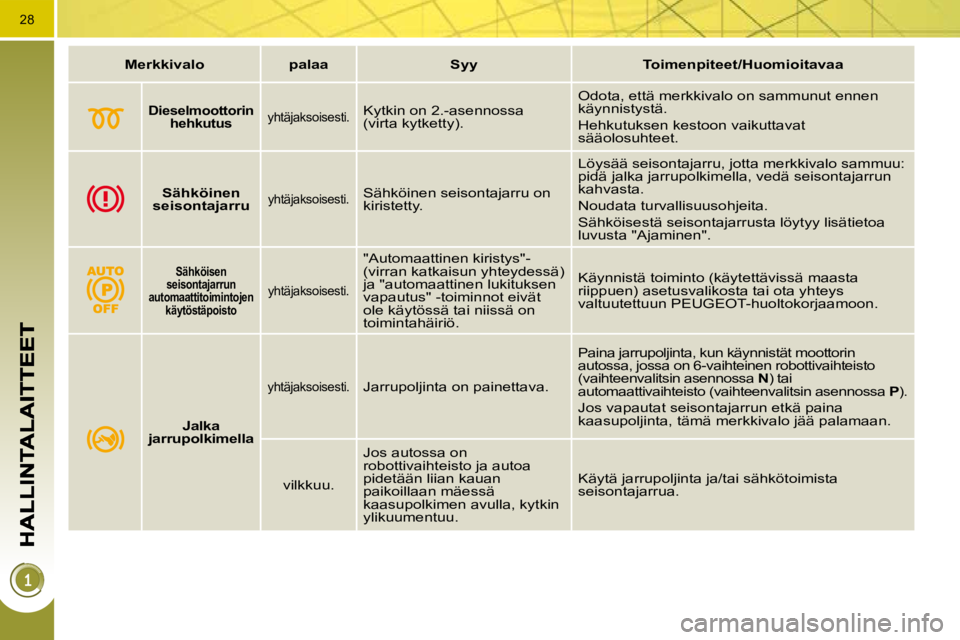

Merkkivalo palaa Syy Toimenpiteet/Huomioitavaa

Dieselmoottorin
hehkutus yhtäjaksoisesti. Kytkin on 2.-asennossa
(virta kytketty). Odota, että merkkivalo on sammunut ennen
käynnistystä.
Hehkutuksen kestoon vaikuttavat
sääolosuhteet.

Sähköinen
seisontajarru yhtäjaksoisesti. Sähköinen seisontajarru on
kiristetty. Löysää seisontajarru, jotta merkkivalo sammuu:
pidä jalka jarrupolkimella, vedä seisontajarrun
kahvasta.
Noudata turvallisuusohjeita.
Sähköisestä seisontajarrusta löytyy lisätietoa
luvusta "Ajaminen".


Sähköisen
seisontajarrun
automaattitoimintojen käytöstäpoisto
yhtäjaksoisesti.
"Automaattinen kiristys"-
(virran katkaisun yhteydessä)
ja "automaattinen lukituksen
vapautus" -toiminnot eivät
ole käytössä tai niissä on
toimintahäiriö. Käynnistä toiminto (käytettävissä maasta
riippuen) asetusvalikosta tai ota yhteys
valtuutettuun PEUGEOT-huoltokorjaamoon.

Jalka
jarrupolkimella
yhtäjaksoisesti. Jarrupoljinta on painettava.
Paina jarrupoljinta, kun käynnistät moottorin
autossa, jossa on 6-vaihteinen robottivaihteisto
(vaihteenvalitsin asennossa N ) tai
automaattivaihteisto (vaihteenvalitsin asennossa P ).
Jos vapautat seisontajarrun etkä paina
kaasupoljinta, tämä merkkivalo jää palamaan.
vilkkuu. Jos autossa on
robottivaihteisto ja autoa
pidetään liian kauan
paikoillaan mäessä
kaasupolkimen avulla, kytkin
ylikuumentuu. Käytä jarrupoljinta ja/tai sähkötoimista
seisontajarrua.

29

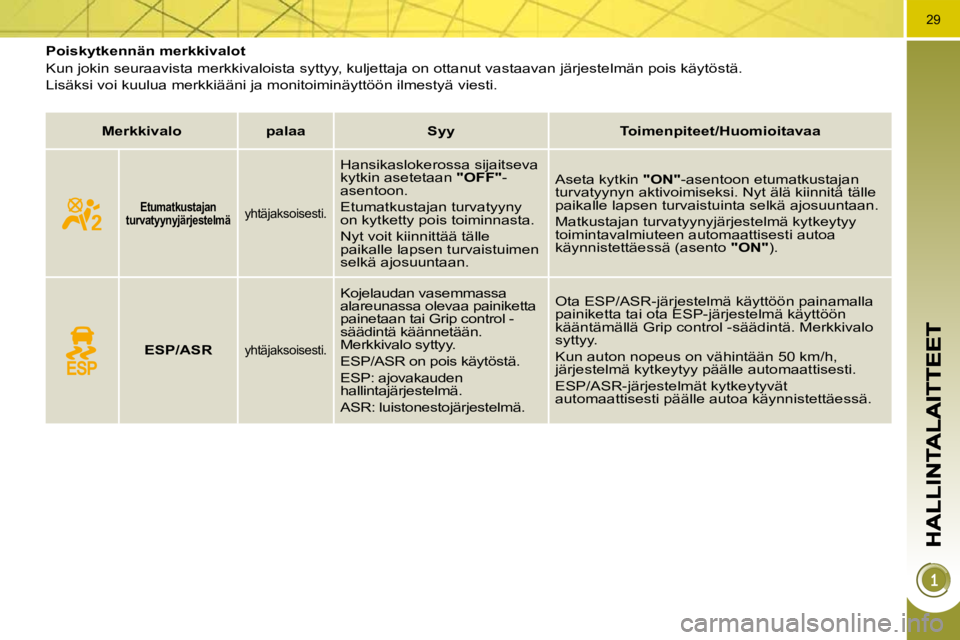

Poiskytkennän merkkivalot
Kun jokin seuraavista merkkivaloista syttyy, kuljettaja on ottanut vastaavan järjestelmän pois käytöstä.
Lisäksi voi kuulua merkkiääni ja monitoiminäyttöön ilmestyä viesti.

Merkkivalo palaa Syy Toimenpiteet/Huomioitavaa

Etumatkustajan
turvatyynyjärjestelmä yhtäjaksoisesti.
Hansikaslokerossa sijaitseva
kytkin asetetaan "OFF" -
asentoon.
Etumatkustajan turvatyyny
on kytketty pois toiminnasta.
Nyt voit kiinnittää tälle
paikalle lapsen turvaistuimen
selkä ajosuuntaan. Aseta kytkin
"ON" -asentoon etumatkustajan
turvatyynyn aktivoimiseksi. Nyt älä kiinnitä tälle
paikalle lapsen turvaistuinta selkä ajosuuntaan.
Matkustajan turvatyynyjärjestelmä kytkeytyy
toimintavalmiuteen automaattisesti autoa
käynnistettäessä (asento "ON" ).

ESP/ASR yhtäjaksoisesti.
Kojelaudan vasemmassa
alareunassa olevaa painiketta
painetaan tai Grip control -
säädintä käännetään.
Merkkivalo syttyy.
ESP/ASR on pois käytöstä.
ESP: ajovakauden
hallintajärjestelmä.
ASR: luistonestojärjestelmä. Ota ESP/ASR-järjestelmä käyttöön painamalla
painiketta tai ota ESP-järjestelmä käyttöön
kääntämällä Grip control -säädintä. Merkkivalo
syttyy.
Kun auton nopeus on vähintään 50 km/h,
järjestelmä kytkeytyy päälle automaattisesti.
ESP/ASR-järjestelmät kytkeytyvät
automaattisesti päälle autoa käynnistettäessä.

30

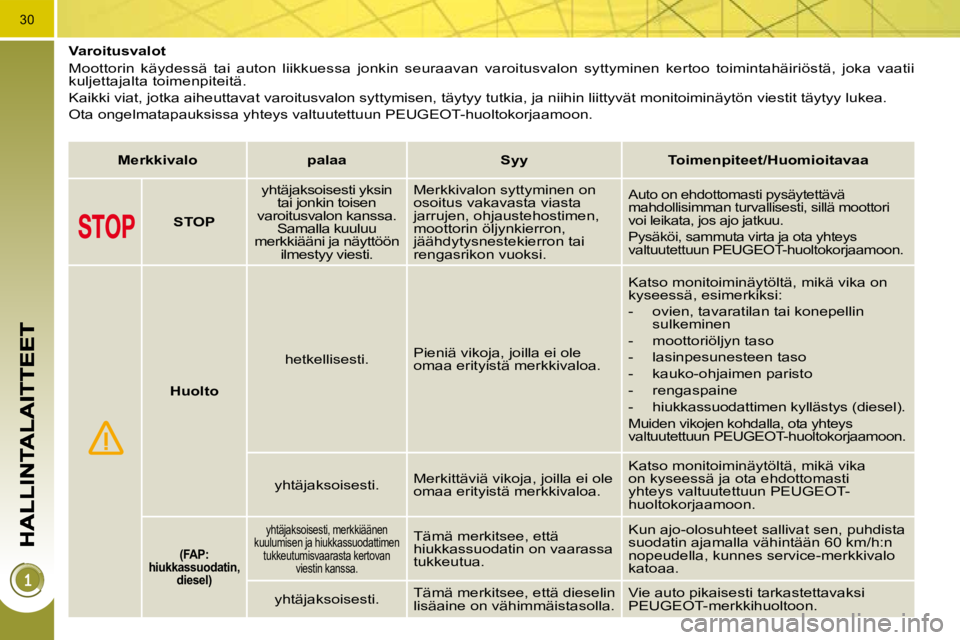

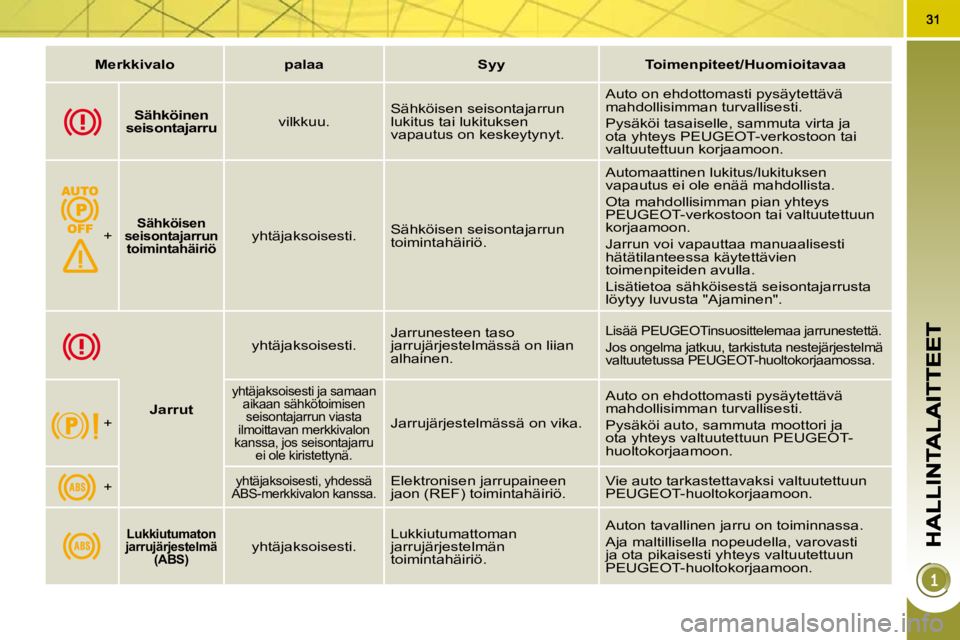

Varoitusvalot
Moottorin käydessä tai auton liikkuessa jonkin seuraavan varoitusvalon syttyminen kertoo toimintahäir iöstä, joka vaatii
kuljettajalta toimenpiteitä.
Kaikki viat, jotka aiheuttavat varoitusvalon syttymisen, täytyy tutki a, ja niihin liittyvät monitoiminäytön viestit täytyy lukea.
Ota ongelmatapauksissa yhteys valtuutettuun PEUGEOT-huoltokorjaamo on.

Merkkivalo palaa Syy Toimenpiteet/Huomioitavaa

STOP yhtäjaksoisesti yksin
tai jonkin toisen
varoitusvalon kanssa. Samalla kuuluu
merkkiääni ja näyttöön ilmestyy viesti. Merkkivalon syttyminen on
osoitus vakavasta viasta
jarrujen, ohjaustehostimen,
moottorin öljynkierron,
jäähdytysnestekierron tai
rengasrikon vuoksi.
Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti, sillä moottori
voi leikata, jos ajo jatkuu.
Pysäköi, sammuta virta ja ota yhteys
valtuutettuun PEUGEOT-huoltokorjaamoon.


Huolto hetkellisesti.
Pieniä vikoja, joilla ei ole
omaa erityistä merkkivaloa. Katso monitoiminäytöltä, mikä vika on
kyseessä, esimerkiksi:
- ovien, tavaratilan tai konepellin
sulkeminen
- moottoriöljyn taso
- lasinpesunesteen taso
- kauko-ohjaimen paristo
- rengaspaine
- hiukkassuodattimen kyllästys (diesel).
Muiden vikojen kohdalla, ota yhteys
valtuutettuun PEUGEOT-huoltokorjaamoon.
yhtäjaksoisesti. Merkittäviä vikoja, joilla ei ole
omaa erityistä merkkivaloa. Katso monitoiminäytöltä, mikä vika
on kyseessä ja ota ehdottomasti
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.

(FAP:
hiukkassuodatin,
diesel
)
yhtäjaksoisesti, merkkiäänen
kuulumisen ja hiukkassuodattimen tukkeutumisvaarasta kertovan viestin kanssa. Tämä merkitsee, että
hiukkassuodatin on vaarassa
tukkeutua. Kun ajo-olosuhteet sallivat sen, puhdista
suodatin ajamalla vähintään 60 km/h:n
nopeudella, kunnes service-merkkivalo
katoaa.
yhtäjaksoisesti. Tämä merkitsee, että dieselin
lisäaine on vähimmäistasolla. Vie auto pikaisesti tarkastettavaksi
PEUGEOT-merkkihuoltoon.

Merkkivalo palaa Syy Toimenpiteet/Huomioitavaa

Sähköinen
seisontajarru vilkkuu. Sähköisen seisontajarrun
lukitus tai lukituksen
vapautus on keskeytynyt. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi tasaiselle, sammuta virta ja
ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
+

Sähköisen
seisontajarrun toimintahäiriö yhtäjaksoisesti. Sähköisen seisontajarrun
toimintahäiriö. Automaattinen lukitus/lukituksen
vapautus ei ole enää mahdollista.
Ota mahdollisimman pian yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
Jarrun voi vapauttaa manuaalisesti
hätätilanteessa käytettävien
toimenpiteiden avulla.
Lisätietoa sähköisestä seisontajarrusta
löytyy luvusta "Ajaminen".


Jarrut yhtäjaksoisesti.
Jarrunesteen taso
jarrujärjestelmässä on liian
alhainen.
Lisää PEUGEOTinsuosittelemaa jarrunestettä.
Jos ongelma jatkuu, tarkistuta nestejärjestelmä
valtuutetussa PEUGEOT-huoltokorjaamossa.
+
yhtäjaksoisesti ja samaan
aikaan sähkötoimisen seisontajarrun viasta
ilmoittavan merkkivalon
kanssa, jos seisontajarru ei ole kiristettynä.
Jarrujärjestelmässä on vika. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi auto, sammuta moottori ja
ota yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
+
yhtäjaksoisesti, yhdessä
ABS-merkkivalon kanssa. Elektronisen jarrupaineen
jaon (REF) toimintahäiriö. Vie auto tarkastettavaksi valtuutettuun
PEUGEOT-huoltokorjaamoon.

Lukkiutumaton
jarrujärjestelmä (ABS) yhtäjaksoisesti. Lukkiutumattoman
jarrujärjestelmän
toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella, varovasti
ja ota pikaisesti yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon.

32

Merkkivalo palaa Syy Toimenpiteet/Huomioitavaa
Moottorin
itsediagnostiik kajärjestelmä

yhtäjaksoisesti. Puhdistusjärjestelmän
toimintahäiriö.
Merkkivalon täytyy sammua moottorin
käynnistyksen yhteydessä.
Jos merkkivalo ei sammu, ota pikaisesti yhteys
valtuutettuun PEUGEOT-huoltokorjaamoon.
vilkkuu. Moottorin ohjausjärjestelmän
toimintahäiriö. Katalysaattori on vaarassa rikkoutua.
Vie auto tarkastettavaksi PEUGEOT-merkkihuoltoon.

Polttoaineen
vähimmäistaso yhtäjaksoisesti, ja
osoitin on punaisella alueella. Kun merkkivalo syttyy
ensimmäisen kerran,
polttoainesäiliössä on jäljellä
noin
6 litraa polttoainetta .
Tämän jälkeen kulutat
polttoaineen varasäiliötä.
Lisää ehdottomasti polttonestettä, ettei
polttonestesäiliö pääse tyhjenemään.
Merkkivalo syttyy aina uudelleen virran
kytkeytyessä niin kauan, kuin riittävää määrää
polttonestettä ei ole lisätty.
Polttonestesäiliön tilavuus: noin 60 litraa .
Älä koskaan päästä säiliötä täysin tyhjäksi,
sillä se voi vahingoittaa pakokaasun
puhdistusjärjestelmää tai ruiskutusjärjestelmää.

J
äähdytysnesteen
maksimi lämpötila yhtäjaksoisesti, ja
osoitin on punaisella alueella. Jäähdytysjärjestelmän
lämpötila on liian korkea.
Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Odota, että moottori jäähtyy ja lisää
tarvittaessa jäähdytysnestettä.
Jos ongelma jatkuu, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon.

Öljynpaine yhtäjaksoisesti. Moottorin voitelujärjestelmän
toimintahäiriö.
Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi, sammuta virta ja ota yhteys
valtuutettuun PEUGEOT-huoltokorjaamoon.

Ajovakauden
hallintajärjestelmä (ESP/ASR)
vilkkuu. ESP/ASR-järjestelmän säätö
käynnistyy. Järjestelmä korjaa pyörien liikkuvuutta ja
parantaa auton suuntavakautta.
yhtäjaksoisesti. Ei voi poistaa käytöstä,
painikkeen merkkivalo palaa,
ESP/ASR-järjestelmän
toimintahäiriö. Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon.
