Page 201 of 328

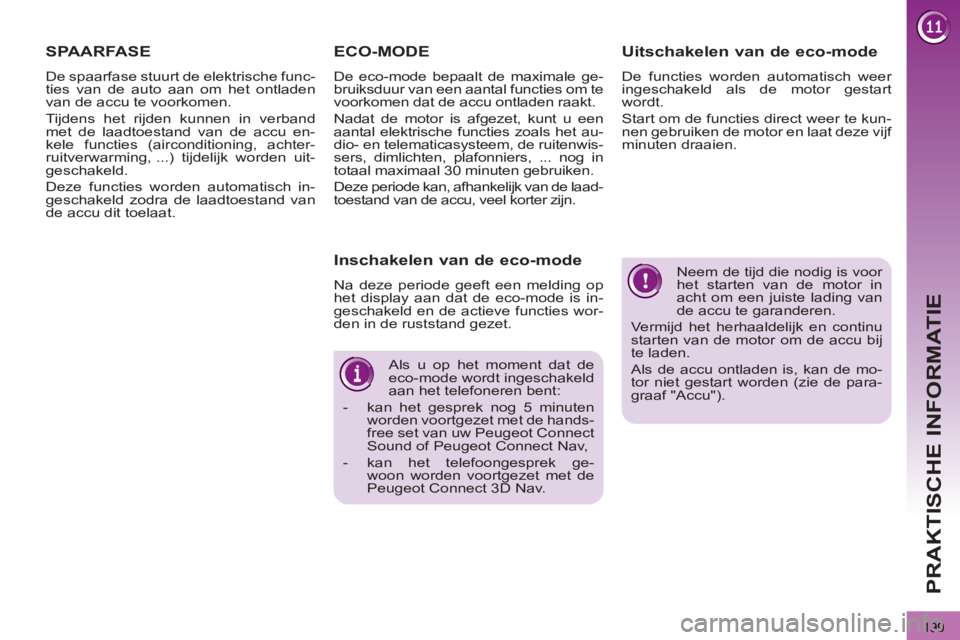

199
PRAKTISCHE INFORMATIE
Neem de tijd die nodig is voor
het starten van de motor in
acht om een juiste lading van
de accu te garanderen.
Vermijd het herhaaldelijk en continu
starten van de motor om de accu bij
te laden.
Als de accu ontladen is, kan de mo-
tor niet gestart worden (zie de para-
graaf "Accu"). Als u op het moment dat de
eco-mode wordt ingeschakeld
aan het telefoneren bent:
- kan het gesprek nog 5 minuten
worden voortgezet met de hands-
free set van uw Peugeot Connect
Sound of Peugeot Connect Nav,
- kan het telefoongesprek ge-
woon worden voortgezet met de
Peugeot Connect 3D Nav.
Uitschakelen van de eco-mode
De functies worden automatisch weer
ingeschakeld als de motor gestart
wordt.
Start om de functies direct weer te kun-
nen gebruiken de motor en laat deze vijf
minuten draaien.
SPAARFASE
De spaarfase stuurt de elektrische func-
ties van de auto aan om het ontladen
van de accu te voorkomen.
Tijdens het rijden kunnen in verband
met de laadtoestand van de accu en-
kele functies (airconditioning, achter-
ruitverwarming, ...) tijdelijk worden uit-
geschakeld.
Deze functies worden automatisch in-
geschakeld zodra de laadtoestand van
de accu dit toelaat.
ECO-MODE
De eco-mode bepaalt de maximale ge-
bruiksduur van een aantal functies om te
voorkomen dat de accu ontladen raakt.
Nadat de motor is afgezet, kunt u een
aantal elektrische functies zoals het au-
dio- en telematicasysteem, de ruitenwis-
sers, dimlichten, plafonniers, ... nog in
totaal maximaal 30 minuten gebruiken.
Deze periode kan, afhankelijk van de laad-
toestand van de accu, veel korter zijn.
Inschakelen van de eco-mode
Na deze periode geeft een melding op
het display aan dat de eco-mode is in-
geschakeld en de actieve functies wor-
den in de ruststand gezet.

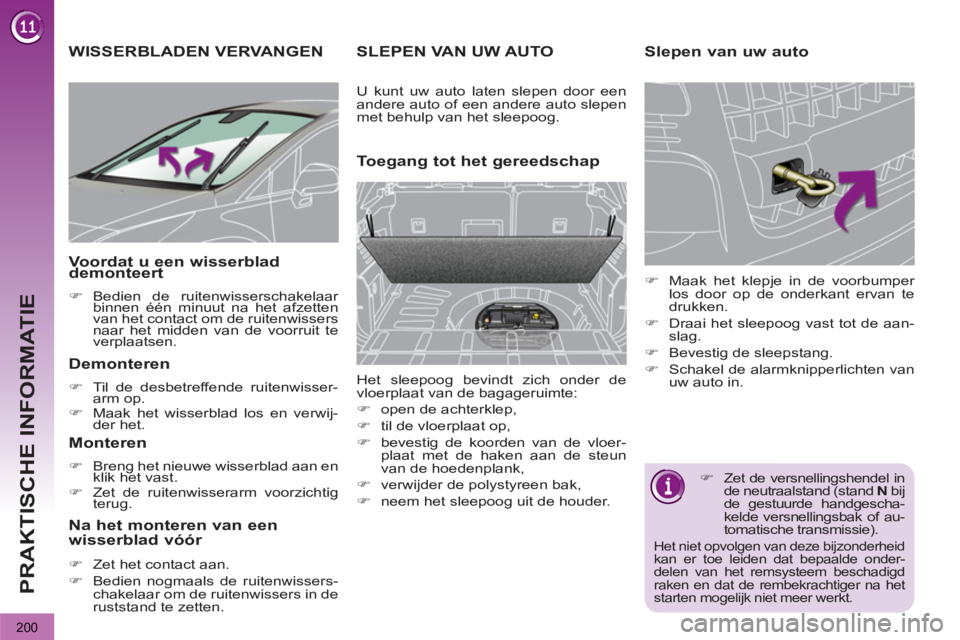

Page 202 of 328
200
PRAKTISCHE INFORMATIE
WISSERBLADEN VERVANGEN
Demonteren
)
Til de desbetreffende ruitenwisser-
arm op.
)
Maak het wisserblad los en verwij-
der het.
Monteren
)
Breng het nieuwe wisserblad aan en
klik het vast.
)
Zet de ruitenwisserarm voorzichtig
terug.
Voordat u een wisserblad
demonteert
)
Bedien de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact om de ruitenwissers
naar het midden van de voorruit te
verplaatsen.
Na het monteren van een
wisserblad vóór
)
Zet het contact aan.
)
Bedien nogmaals de ruitenwissers-
chakelaar om de ruitenwissers in de
ruststand te zetten.
SLEPEN VAN UW AUTO
Toegang tot het gereedschap
Slepen van uw auto
)
Maak het klepje in de voorbumper
los door op de onderkant ervan te
drukken.
)
Draai het sleepoog vast tot de aan-
slag.
)
Bevestig de sleepstang.
)
Schakel de alarmknipperlichten van
uw auto in.
Het sleepoog bevindt zich onder de
vloerplaat van de bagageruimte:
)
open de achterklep,
)
til de vloerplaat op,
)
bevestig de koorden van de vloer-
plaat met de haken aan de steun
van de hoedenplank,
)
verwijder de polystyreen bak,
)
neem het sleepoog uit de houder.
)
Zet de versnellingshendel in
de neutraalstand (stand N
bij
de gestuurde handgescha-
kelde versnellingsbak of au-
tomatische transmissie).
Het niet opvolgen van deze bijzonderheid kan er toe leiden dat bepaalde onder-
delen van het remsysteem beschadigd
raken en dat de rembekrachtiger na het
starten mogelijk niet meer werkt.
U kunt uw auto laten slepen door een
andere auto of een andere auto slepen
met behulp van het sleepoog.

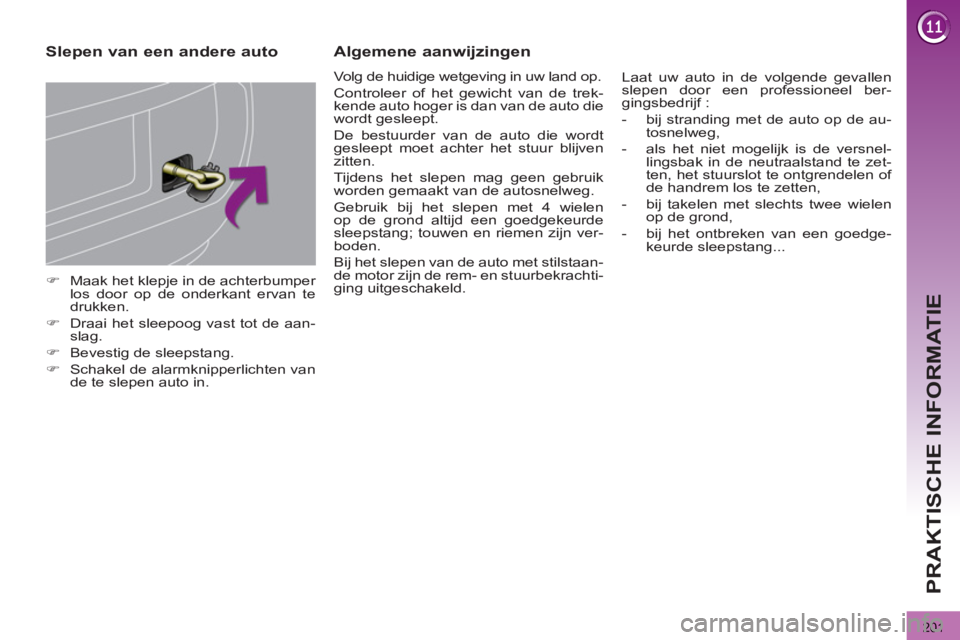

Page 203 of 328
201
PRAKTISCHE INFORMATIE
)
Maak het klepje in de achterbumper
los door op de onderkant ervan te
drukken.
)
Draai het sleepoog vast tot de aan-
slag.
)
Bevestig de sleepstang.
)
Schakel de alarmknipperlichten van
de te slepen auto in.
Slepen van een andere auto
Algemene aanwijzingen
Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de trek-
kende auto hoger is dan van de auto die
wordt gesleept.
De bestuurder van de auto die wordt
gesleept moet achter het stuur blijven
zitten.
Tijdens het slepen mag geen gebruik
worden gemaakt van de autosnelweg.
Gebruik bij het slepen met 4 wielen
op de grond altijd een goedgekeurde
sleepstang; touwen en riemen zijn ver-
boden.
Bij het slepen van de auto met stilstaan-
de motor zijn de rem- en stuurbekrachti-
ging uitgeschakeld. Laat uw auto in de volgende gevallen
slepen door een professioneel ber-
gingsbedrijf :
- bij stranding met de auto op de au-
tosnelweg,
- als het niet mogelijk is de versnel-
lingsbak in de neutraalstand te zet-
ten, het stuurslot te ontgrendelen of
de handrem los te zetten,
- bij takelen met slechts twee wielen
op de grond,
- bij het ontbreken van een goedge-
keurde sleepstang...

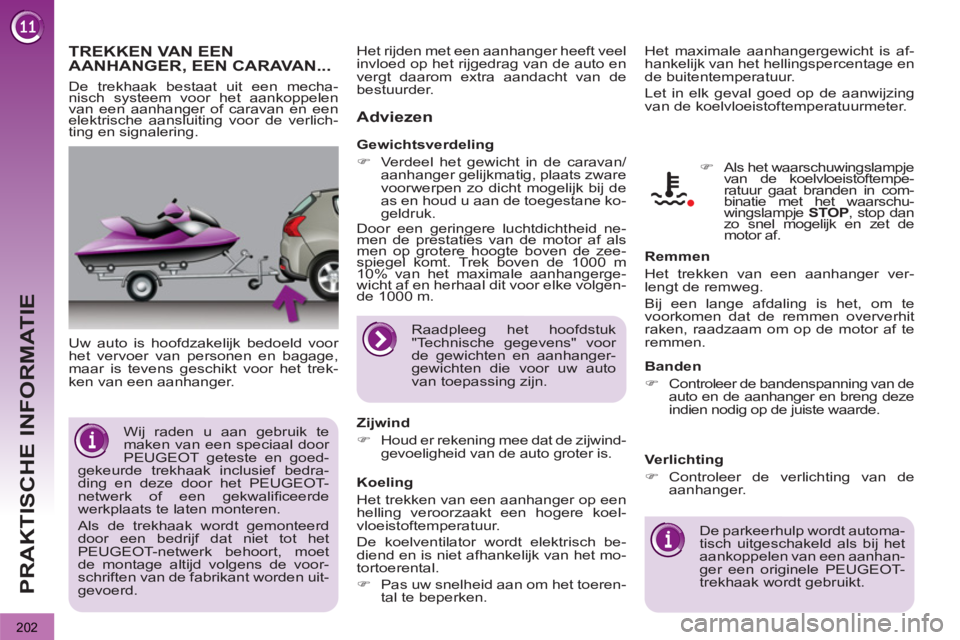

Page 204 of 328
202
PRAKTISCHE INFORMATIE
TREKKEN VA N EENAANHANGER, EEN CARAVAN...
Uw auto is hoofdzakelijk bedoeld voor
het vervoer van personen en bagage,
maar is tevens geschikt voor het trek-
ken van een aanhanger.
Adviezen
Het maximale aanhangergewicht is af-
hankelijk van het hellingspercentage en
de buitentemperatuur.
Let in elk geval goed op de aanwijzing
van de koelvloeistoftemperatuurmeter.
Zijwind
)
Houd er rekening mee dat de zijwind-
gevoeligheid van de auto groter is.
Koeling
Het trekken van een aanhanger op een
helling veroorzaakt een hogere koel-
vloeistoftemperatuur.
De koelventilator wordt elektrisch be-
diend en is niet afhankelijk van het mo-
tortoerental.
)
Pas uw snelheid aan om het toeren-
tal te beperken.
Remmen
Het trekken van een aanhanger ver-
lengt de remweg.
Bij een lange afdaling is het, om te
voorkomen dat de remmen oververhit
raken, raadzaam om op de motor af te
remmen.
Banden
)
Controleer de bandenspanning van de
auto en de aanhanger en breng deze
indien nodig op de juiste waarde.
Verlichting
)
Controleer de verlichting van de
aanhanger.
De parkeerhulp wordt automa-
tisch uitgeschakeld als bij het
aankoppelen van een aanhan-
ger een originele PEUGEOT-
trekhaak wordt gebruikt.
)
Als het waarschuwingslampje
van de koelvloeistoftempe-
ratuur gaat branden in com-
binatie met het waarschu-
wingslampje STOP
, stop dan
zo snel mogelijk en zet de
motor af.
De trekhaak bestaat uit een mecha-
nisch systeem voor het aankoppelen
van een aanhanger of caravan en een
elektrische aansluiting voor de verlich-
ting en signalering.
Gewichtsverdeling
)
Verdeel het gewicht in de caravan/
aanhanger gelijkmatig, plaats zware
voorwerpen zo dicht mogelijk bij de
as en houd u aan de toegestane ko-
geldruk.
Door een geringere luchtdichtheid ne-
men de prestaties van de motor af als
men op grotere hoogte boven de zee-
spiegel komt. Trek boven de 1000 m
10% van het maximale aanhangerge-
wicht af en herhaal dit voor elke volgen-
de 1000 m. Het rijden met een aanhanger heeft veel
invloed op het rijgedrag van de auto en
vergt daarom extra aandacht van de
bestuurder.
Wij raden u aan gebruik te
maken van een speciaal door
PEUGEOT geteste en goed-
gekeurde trekhaak inclusief bedra-
ding en deze door het PEUGEOT-
netwerk of een gekwalifi ceerde
werkplaats te laten monteren.
Als de trekhaak wordt gemonteerd
door een bedrijf dat niet tot het
PEUGEOT-netwerk behoort, moet
de montage altijd volgens de voor-
schriften van de fabrikant worden uit-
gevoerd. Raadpleeg het hoofdstuk
"Technische gegevens" voor
de gewichten en aanhanger-
gewichten die voor uw auto
van toepassing zijn.

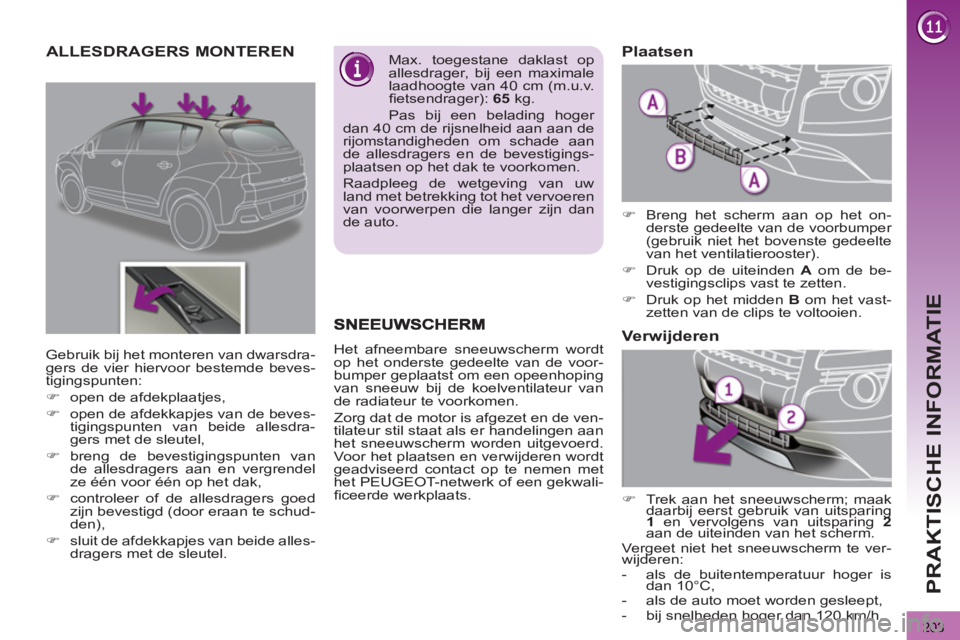

Page 205 of 328
203
PRAKTISCHE INFORMATIE
ALLESDRAGERS MONTEREN
Max. toegestane daklast op
allesdrager, bij een maximale
laadhoogte van 40 cm (m.u.v.
fi etsendrager): 65
kg.
Pas bij een belading hoger
dan 40 cm de rijsnelheid aan aan de
rijomstandigheden om schade aan
de allesdragers en de bevestigings-
plaatsen op het dak te voorkomen.
Raadpleeg de wetgeving van uw
land met betrekking tot het vervoeren
van voorwerpen die langer zijn dan
de auto.
Gebruik bij het monteren van dwarsdra-
gers de vier hiervoor bestemde beves-
tigingspunten:
)
open de afdekplaatjes,
)
open de afdekkapjes van de beves-
tigingspunten van beide allesdra-
gers met de sleutel,
)
breng de bevestigingspunten van
de allesdragers aan en vergrendel
ze één voor één op het dak,
)
controleer of de allesdragers goed
zijn bevestigd (door eraan te schud-
den),
)
sluit de afdekkapjes van beide alles-
dragers met de sleutel.
Het afneembare sneeuwscherm wordt
op het onderste gedeelte van de voor-
bumper geplaatst om een opeenhoping
van sneeuw bij de koelventilateur van
de radiateur te voorkomen.
Zorg dat de motor is afgezet en de ven-
tilateur stil staat als er handelingen aan
het sneeuwscherm worden uitgevoerd.
Voor het plaatsen en verwijderen wordt
geadviseerd contact op te nemen met
het PEUGEOT-netwerk of een gekwali-
fi ceerde werkplaats.
)
Breng het scherm aan op het on-
derste gedeelte van de voorbumper
(gebruik niet het bovenste gedeelte
van het ventilatierooster).
)
Druk op de uiteinden A
om de be-
vestigingsclips vast te zetten.
)
Druk op het midden B
om het vast-
zetten van de clips te voltooien.
Plaatsen
)
Trek aan het sneeuwscherm; maak
daarbij eerst gebruik van uitsparing
1
en vervolgens van uitsparing 2
aan de uiteinden van het scherm.
Vergeet niet het sneeuwscherm te ver-
wijderen:
- als de buitentemperatuur hoger is
dan 10°C,
- als de auto moet worden gesleept,
- bij snelheden hoger dan 120 km/h.
Verwijderen
Page 206 of 328

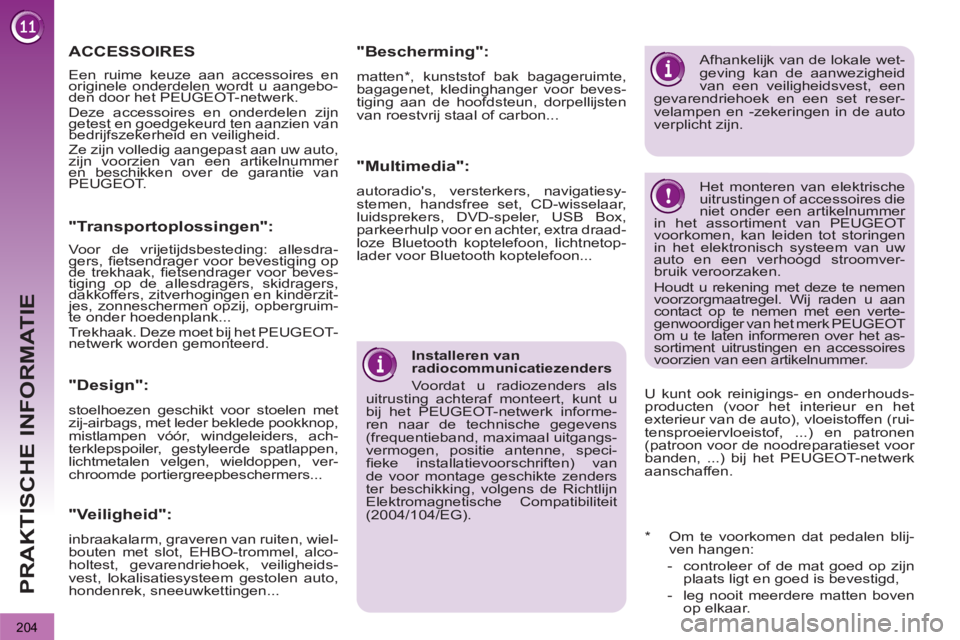

204
PRAKTISCHE INFORMATIE
Installeren van
radiocommunicatiezenders
Voordat u radiozenders als
uitrusting achteraf monteert, kunt u
bij het PEUGEOT-netwerk informe-
ren naar de technische gegevens
(frequentieband, maximaal uitgangs-
vermogen, positie antenne, speci-
fi eke installatievoorschriften) van
de voor montage geschikte zenders
ter beschikking, volgens de Richtlijn
Elektromagnetische Compatibiliteit
(2004/104/EG).
*
Om te voorkomen dat pedalen blij-
ven hangen:
- controleer of de mat goed op zijn
plaats ligt en goed is bevestigd,
- leg nooit meerdere matten boven
op elkaar.
ACCESSOIRES
Een ruime keuze aan accessoires en
originele onderdelen wordt u aangebo-
den door het PEUGEOT-netwerk.
Deze accessoires en onderdelen zijn
getest en goedgekeurd ten aanzien van
bedrijfszekerheid en veiligheid.
Ze zijn volledig aangepast aan uw auto,
zijn voorzien van een artikelnummer
en beschikken over de garantie van
PEUGEOT.
"Transportoplossingen":
Voor de vrijetijdsbesteding: allesdra-
gers, fi etsendrager voor bevestiging op
de trekhaak, fi etsendrager voor beves-
tiging op de allesdragers, skidragers,
dakkoffers, zitverhogingen en kinderzit-
jes, zonneschermen opzij, opbergruim-
te onder hoedenplank...
Trekhaak. Deze moet bij het PEUGEOT-
netwerk worden gemonteerd.
U kunt ook reinigings- en onderhouds-
producten (voor het interieur en het
exterieur van de auto), vloeistoffen (rui-
tensproeiervloeistof, ...) en patronen
(patroon voor de noodreparatieset voor
banden, ...) bij het PEUGEOT-netwerk
aanschaffen.
Afhankelijk van de lokale wet-
geving kan de aanwezigheid
van een veiligheidsvest, een
gevarendriehoek en een set reser-
velampen en -zekeringen in de auto
verplicht zijn.
Het monteren van elektrische
uitrustingen of accessoires die
niet onder een artikelnummer
in het assortiment van PEUGEOT
voorkomen, kan leiden tot storingen
in het elektronisch systeem van uw
auto en een verhoogd stroomver-
bruik veroorzaken.
Houdt u rekening met deze te nemen
voorzorgmaatregel. Wij raden u aan
contact op te nemen met een verte-
genwoordiger van het merk PEUGEOT
om u te laten informeren over het as-
sortiment uitrustingen en accessoires
voorzien van een artikelnummer.
"Design":
stoelhoezen geschikt voor stoelen met
zij-airbags, met leder beklede pookknop,
mistlampen vóór, windgeleiders, ach-
terklepspoiler, gestyleerde spatlappen,
lichtmetalen velgen, wieldoppen, ver-
chroomde portiergreepbeschermers...
"Veiligheid":
inbraakalarm, graveren van ruiten, wiel-
bouten met slot, EHBO-trommel, alco-
holtest, gevarendriehoek, veiligheids-
vest, lokalisatiesysteem gestolen auto,
hondenrek, sneeuwkettingen...
"Bescherming":
matten * , kunststof bak bagageruimte,
bagagenet, kledinghanger voor beves-
tiging aan de hoofdsteun, dorpellijsten
van roestvrij staal of carbon...
"Multimedia":
autoradio's, versterkers, navigatiesy-
stemen, handsfree set, CD-wisselaar,
luidsprekers, DVD-speler, USB Box,
parkeerhulp voor en achter, extra draad-
loze Bluetooth koptelefoon, lichtnetop-
lader voor Bluetooth koptelefoon...
Page 207 of 328
205

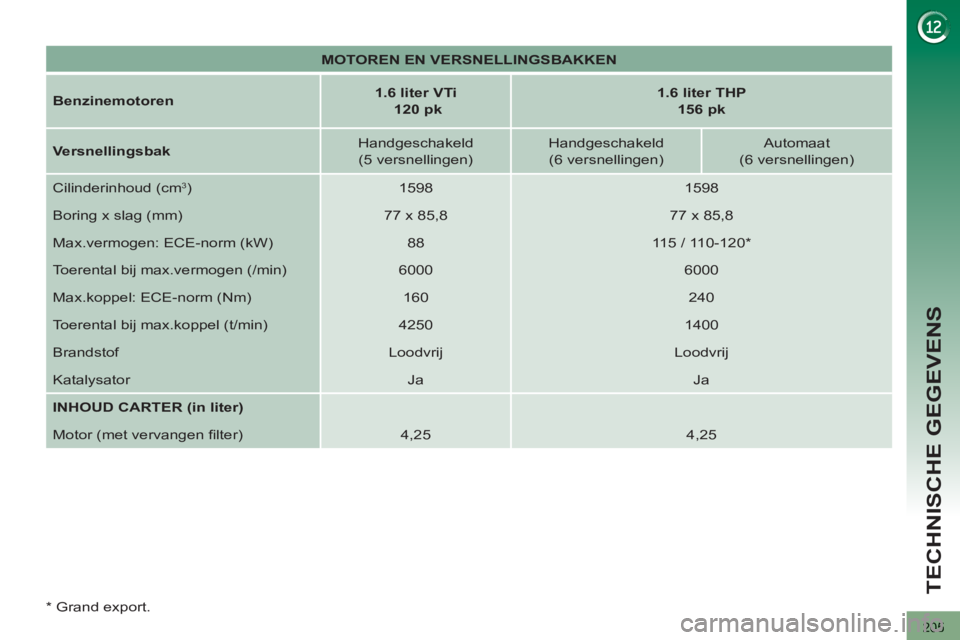

TECHNISCHE GEGEVENS
MOTOREN EN VERSNELLINGSBAKKEN
Benzinemotoren
1.6 liter VTi
120 pk
1.6 liter THP
156 pk
Versnellingsbak
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)
Automaat
(6 versnellingen)
Cilinderinhoud (cm
3)
1598
1598
Boring x slag (mm)
77 x 85,8
77 x 85,8
Max.vermogen: ECE-norm (kW)
88
115 / 110-120 *
Toerental bij max.vermogen (/min)
6000
6000
Max.koppel: ECE-norm (Nm)
160
240
Toerental bij max.koppel (t/min)
4250
1400
Brandstof
Loodvrij
Loodvrij
Katalysator
Ja
Ja
INHOUD CARTER (in liter)
Motor (met vervangen fi lter)
4,25
4,25
*
Grand export
.
Page 208 of 328
206

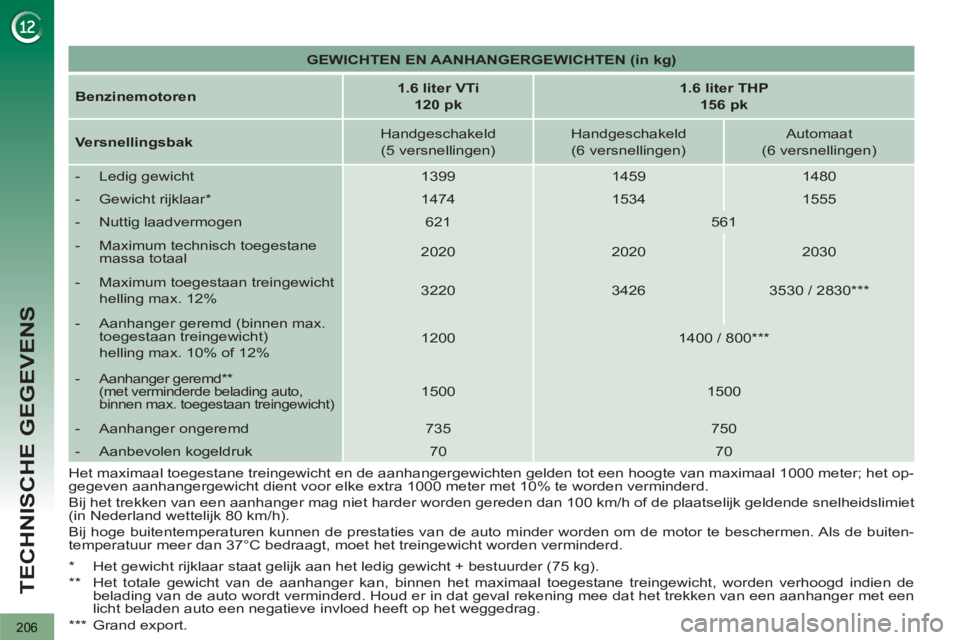

TECHNISCHE GEGEVENS
GEWICHTEN EN AANHANGERGEWICHTEN (in kg)
Benzinemotoren
1.6 liter VTi
120 pk
1.6 liter THP
156 pk
Versnellingsbak
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)
Automaat
(6 versnellingen)
- Ledig gewicht
1399
1459
1480
- Gewicht rijklaar *
1474
1534
1555
- Nuttig laadvermogen
621
561
- Maximum technisch toegestane
massa totaal
2020
2020
2030
- Maximum toegestaan treingewicht
helling max. 12%
3220
3426
3530 / 2830 ***
- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 10% of 12%
1200
1400 / 800 ***
- Aanhanger geremd **
(met verminderde belading auto,
binnen max. toegestaan treingewicht)
1500
1500
- Aanhanger ongeremd
735
750
- Aanbevolen kogeldruk
70
70
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht worden verminderd.
*
Het gewicht rijklaar staat gelijk aan het ledig gewicht + bestuurder (75 kg).
**
Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de
belading van de auto wordt verminderd. Houd er in dat geval rekening mee dat het trekken van een aanhanger met een
licht beladen auto een negatieve invloed heeft op het weggedrag.
***
Grand export
.
Page 209 of 328
207
TECHNISCHE GEGEVENS
MOTOREN EN VERSNELLINGSBAKKEN
Dieselmotor
1.6 liter Turbo e-HDi
110 pk
2.0 liter Turbo HDi
150 pk
2.0 liter Turbo HDi
163 pk
Versnellingsbak
Handgeschakeld
(6 versnellingen)
Gestuurd
handgeschakeld
(6 versnellingen)
Handgeschakeld
(6 versnellingen)
Automaat
(6 versnellingen)
Cilinderinhoud (cm
3)
1560
1997
Boring x slag (mm)
75 x 88,3
85 x 88
Max.vermogen: ECE-norm (kW)
82
110/120
Toerental bij max.vermogen (/min)
4000
3750
Max.koppel: ECE-norm (Nm)
270
320/340
Toerental bij max.koppel (t/min)
1750
2000
Brandstof
Diesel
Diesel
Katalysator
Ja
Ja
Roetfi lter
Ja
Ja
INHOUD CARTER (in liter)
Motor (met vervangen fi lter)
3,75
-
Page 210 of 328

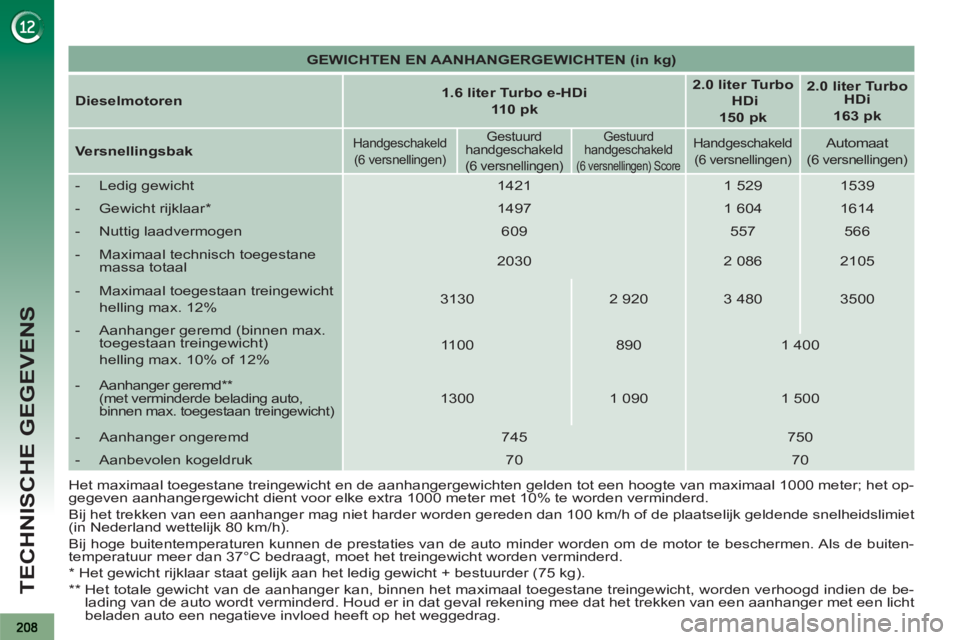

TECHNISCHE GEGEVENS
GEWICHTEN EN AANHANGERGEWICHTEN (in kg)
Dieselmotoren
1.6 liter Turbo e-HDi
110 pk
2.0 liter Turbo
HDi
150 pk
2.0 liter Turbo
HDi
163 pk
Versnellingsbak
Handgeschakeld
(6 versnellingen)
Gestuurd
handgeschakeld
(6 versnellingen)
Gestuurd
handgeschakeld
(6 versnellingen) Score
Handgeschakeld
(6 versnellingen)
Automaat
(6 versnellingen)
- Ledig gewicht
1421
1 529
1539
- Gewicht rijklaar *
1497
1 604
1614
- Nuttig laadvermogen
609
557
566
- Maximaal technisch toegestane
massa totaal
2030
2 086
2105
- Maximaal toegestaan treingewicht
helling max. 12%
3130
2 920
3 480
3500
- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 10% of 12%
1100
890
1 400
- Aanhanger geremd **
(met verminderde belading auto,
binnen max. toegestaan treingewicht)
1300
1 090
1 500
- Aanhanger ongeremd
745
750
- Aanbevolen kogeldruk
70
70
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht worden verminderd.
*
Het gewicht rijklaar staat gelijk aan het ledig gewicht + bestuurder (75 kg).
**
Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de be-
lading van de auto wordt verminderd. Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het weggedrag.
