PEUGEOT 3008 2011.5 Instructieboekje (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2011.5, Model line: 3008, Model: PEUGEOT 3008 2011.5Pages: 328, PDF Size: 15.89 MB
Page 211 of 328
209
TECHNISCHE GEGEVENS

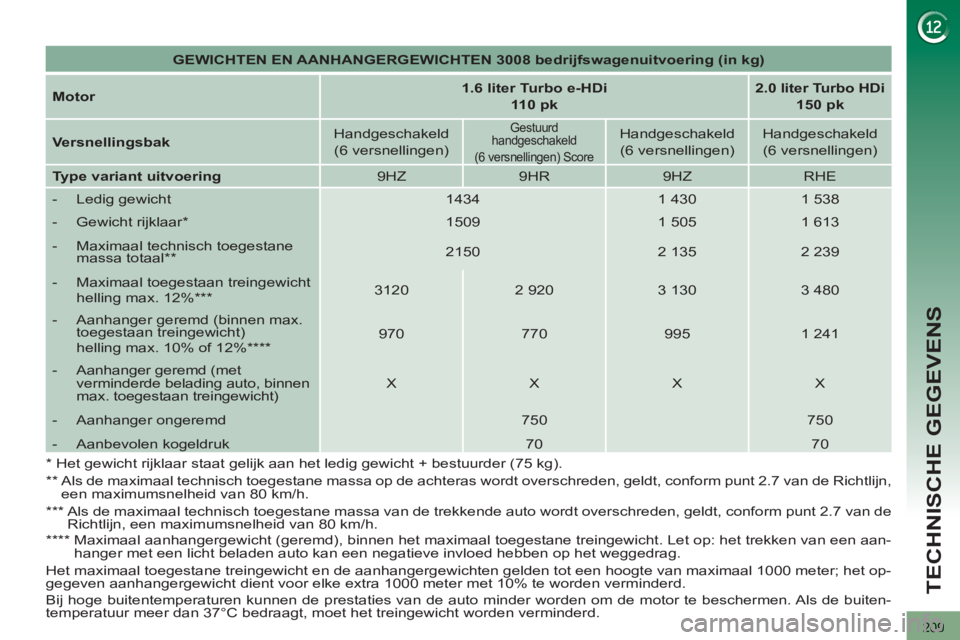

GEWICHTEN EN AANHANGERGEWICHTEN 3008 bedrijfswagenuitvoering (in kg)
Motor
1.6 liter Turbo e-HDi
110 pk
2.0 liter Turbo HDi
150 pk
Versnellingsbak
Handgeschakeld
(6 versnellingen)
Gestuurd
handgeschakeld
(6 versnellingen) Score
Handgeschakeld
(6 versnellingen)
Handgeschakeld
(6 versnellingen)
Type
variant uitvoering
9HZ
9HR
9HZ
RHE
- Ledig gewicht
1434
1 430
1 538
- Gewicht rijklaar *
1509
1 505
1 613
- Maximaal technisch toegestane
massa totaal **
2150
2 135
2 239
- Maximaal toegestaan treingewicht
helling max. 12% ***
3120
2 920
3 130
3 480
- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 10% of 12% ****
970
770
995
1 241
- Aanhanger geremd (met
verminderde belading auto, binnen
max. toegestaan treingewicht)
X
X
X
X
- Aanhanger ongeremd
750
750
- Aanbevolen kogeldruk
70
70
*
Het gewicht rijklaar staat gelijk aan het ledig gewicht + bestuurder (75 kg).
**
Als de maximaal technisch toegestane massa op de achteras wordt overschreden, geldt, conform punt 2.7 van de Richtlijn,
een maximumsnelheid van 80 km/h.
***
Als de maximaal technisch toegestane massa van de trekkende auto wordt overschreden, geldt, conform punt 2.7 van de
Richtlijn, een maximumsnelheid van 80 km/h.
****
Maximaal aanhangergewicht (geremd), binnen het maximaal toegestane treingewicht. Let op: het trekken van een aan-
hanger met een licht beladen auto kan een negatieve invloed hebben op het weggedrag.
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht worden verminderd.
Page 212 of 328
210
TECHNISCHE GEGEVENS

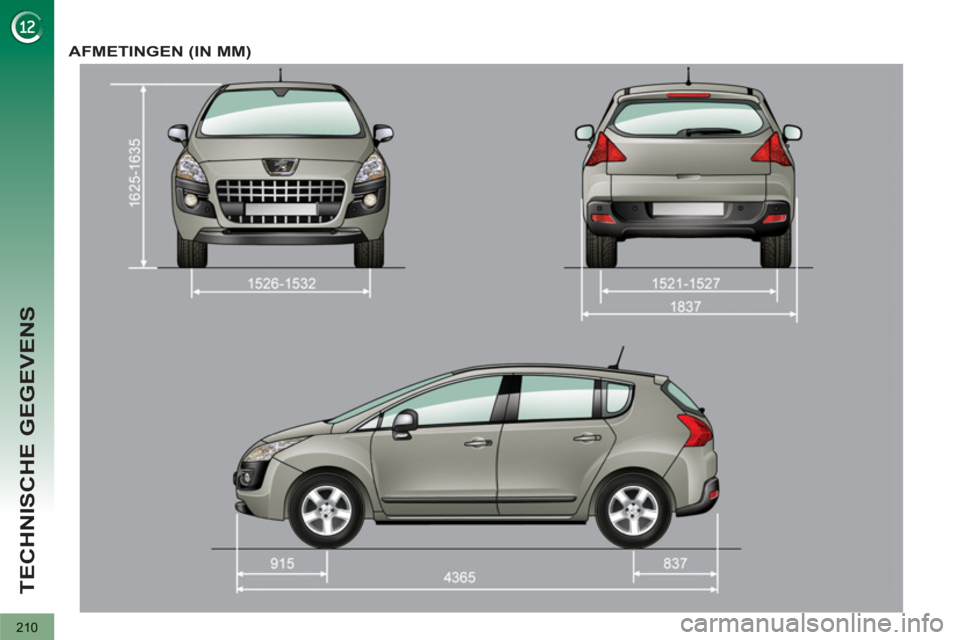

AFMETINGEN (IN MM)
Page 213 of 328
211
TECHNISCHE GEGEVENS

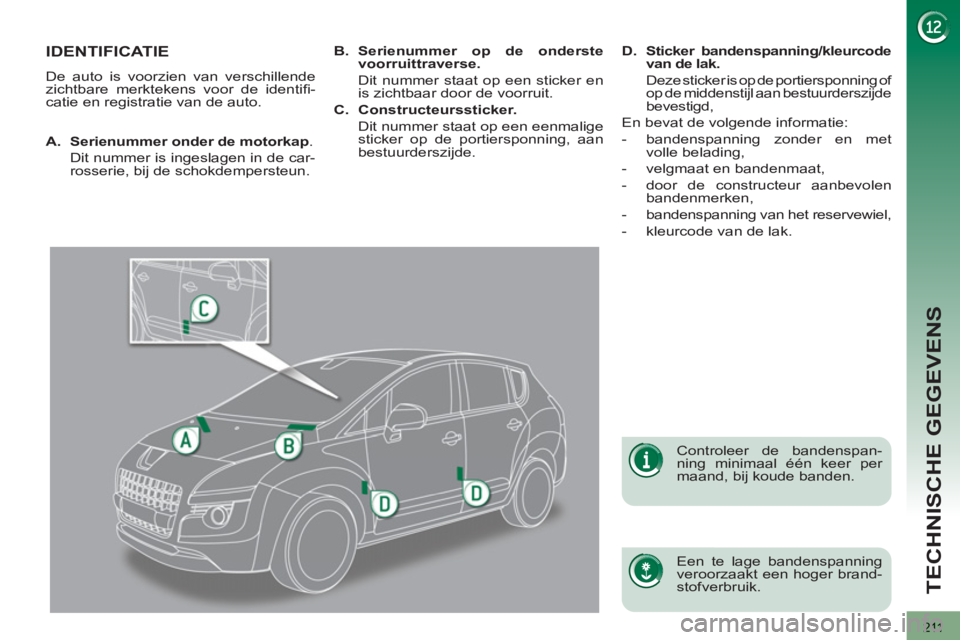

IDENTIFICATIE
De auto is voorzien van verschillende
zichtbare merktekens voor de identifi -
catie en registratie van de auto.
Een te lage bandenspanning
veroorzaakt een hoger brand-
stofverbruik.
Controleer de bandenspan-
ning minimaal één keer per
maand, bij koude banden.
A.
Serienummer onder de motorkap
.
Dit nummer is ingeslagen in de car-
rosserie, bij de schokdempersteun.
B.
Serienummer op de onderste
voorruittraverse.
Dit nummer staat op een sticker en
is zichtbaar door de voorruit.
C.
Constructeurssticker.
Dit nummer staat op een eenmalige
sticker op de portiersponning, aan
bestuurderszijde.
D.
Sticker bandenspanning/kleurcode
van de lak.
Deze sticker is op de portiersponning of
op de middenstijl aan bestuurderszijde
bevestigd,
En bevat de volgende informatie:
- bandenspanning zonder en met
volle belading,
- velgmaat en bandenmaat,
- door de constructeur aanbevolen
bandenmerken,
- bandenspanning van het reservewiel,
- kleurcode van de lak.
Page 214 of 328
212
TECHNISCHE GEGEVENS
Page 215 of 328
213

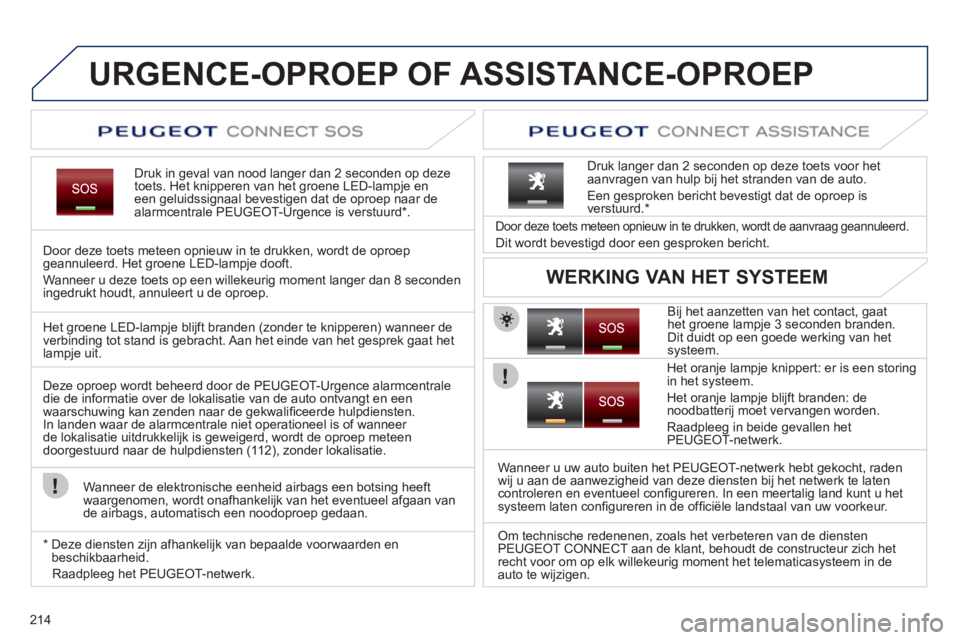

URGENCE-OPROEP OF ASSISTANCE-OPROEP
Page 216 of 328
214
URGENCE-OPROEP OF ASSISTANCE-OPROEP
Druk in geval van nood langer dan 2 seconden op deze
toets. Het knipperen van het groene LED-lampje en een geluidssignaal bevestigen dat de oproep naar de alarmcentrale PEUGEOT-Urgence is verstuurd * .
Door deze toets meteen opnieuw in te drukken, wordt de oproep
geannuleerd. Het groene LED-lampje dooft.
Wanneer u deze toets op een willekeuri
g moment langer dan 8 seconden
ingedrukt houdt, annuleert u de oproep.
Bij het aanzetten van het contact, gaat het groene lampje 3 seconden branden. Dit duidt op een goede werking van hetsysteem.
Door deze toets meteen opnieuw in te drukken, wordt de aanvraag geannuleerd.
Dit wordt bevestigd door een gesproken bericht.
Druk lan
ger dan 2 seconden op deze toets voor het
aanvragen van hulp bij het stranden van de auto.
Een
gesproken bericht bevestigt dat de oproep is
verstuurd. *
WERKING VAN HET SYSTEEM
Het groene LED-lampje blijft branden (zonder te knipperen) wanneer de
verbinding tot stand is gebracht. Aan het einde van het gesprek gaat het lampje uit.
Deze oproep wordt beheerd door de PEU
GEOT-Urgence alarmcentrale
die de informatie over de lokalisatie van de auto ontvangt en een
waarschuwing kan zenden naar de gekwalifi ceerde hulpdiensten.
In landen waar de alarmcentrale niet operationeel is of wanneer
de lokalisatie uitdrukkelijk is geweigerd, wordt de oproep meteen
doorgestuurd naar de hulpdiensten (11 2), zonder lokalisatie.
Wanneer de elektronische eenheid airbags een botsing hee
ft
waargenomen, wordt onafhankelijk van het eventueel afgaan van
de airbags, automatisch een noodoproep gedaan.
*
Deze diensten zijn afhankelijk van bepaalde voorwaarden en beschikbaarheid.
Raadplee
g het PEUGEOT-netwerk.
Het oran
je lampje knippert: er is een storingin het systeem.
Het oran
je lampje blijft branden: denoodbatterij moet vervangen worden.
Raadpleeg in beide gevallen het
PEUGEOT-netwerk.
Wanneer u uw auto buiten het PEU
GEOT-netwerk hebt gekocht, raden
wij u aan de aanwezigheid van deze diensten bij het netwerk te laten
controleren en eventueel confi gureren. In een meertalig land kunt u het
systeem laten confi gureren in de offi ciÎle landstaal van uw voorkeur.
Om technische redenenen, zoals het verbeteren van de diensten
PEUGEOT CONNECT aan de klant, behoudt de constructeur zich het
recht voor om op elk willekeurig moment het telematicasysteem in de auto te wijzigen.
Page 217 of 328
215
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
PEUGEOT CONNECT 3D NAV
Druk in een noodgeval op de toets SOS tot een geluidssignaal klinkt en het scherm "Bevestigen /
Annuleren" wordt weergegeven (als een geldige
simkaart is geplaatst).
Er wordt verbinding gemaakt met de helpdesk PeugeotUrgence die de auto lokaliseert en zo snel mogelijk debenodigde hulpdiensten waarschuwt.
In landen waar
geen helpdesk beschikbaar is, of waar lokalisering van de auto niet is toegestaan, wordt de
oproep doorgeschakeld naar het alarmnummer (11 2). Let op: de noodoproep en de diensten worden alleen geactiveerd
als de geïntegreerde telefoon wordt gebruikt met een geldigesimkaart. Deze functies werken niet als een Bluetooth-telefoon
wordt gebruikt en er geen simkaart is geplaatst. Druk op deze toets om toe
gang te krijgen tot de
diensten van PEUGEOT.
Customer Contact Centre
Voor meer informatie over het merk
PEUGEOT, selecteer "Customer Contact Centre".
Selecteer "Peugeot Assistance" om een pechhulpdienst op te roepen.
Peugeot Assistance
Deze diensten zijn afhankelijk van bepaalde voorwaarden en de beschikbaarheid. Raadpleeg het PEUGEOT-netwerk. Wanneer u uw auto buiten het PEUGEOT-netwerk hebt gekocht, raden wij u aan deaanwezigheid van deze diensten bij het netwerk te laten controlerenen eventueel confi gureren.
Als de elektronische eenheid airba
gs een aanrijding detecteert, wordt er automatisch een noodoproep verzonden, ongeacht of de
airbags wel of niet zijn geactiveerd.
Als de melding "Noodprogramma noodoproep" wordt weergegeven
in combinatie met het knipperen van het oranje verklikkerlampje, is
er een storing opgetreden. Raadpleeg het PEUGEOT-netwerk.
Page 218 of 328
216
Page 219 of 328
217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

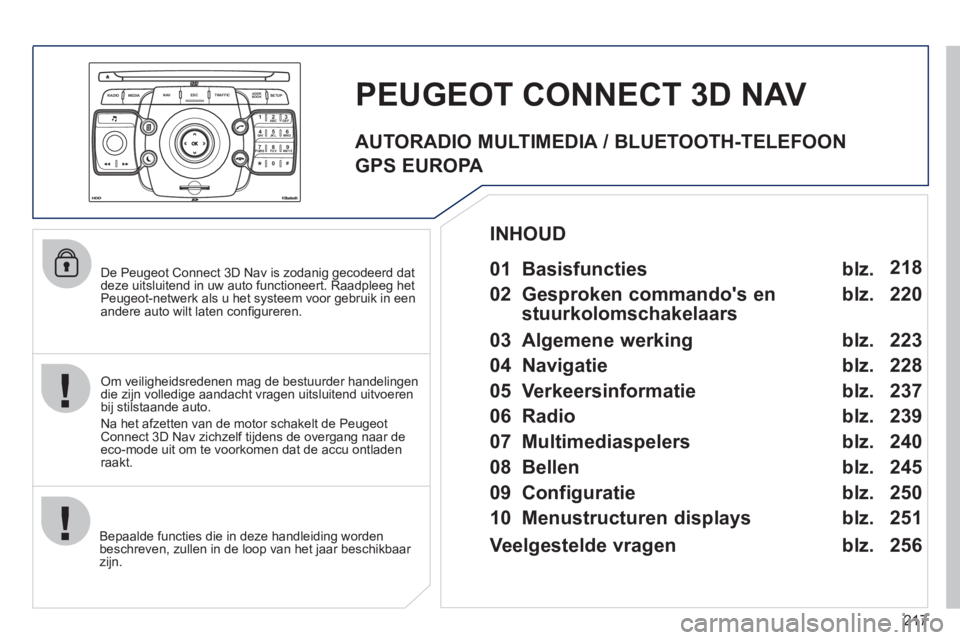

De Peugeot Connect 3D Nav is zodanig gecodeerd dat
deze uitsluitend in uw auto functioneert. Raadpleeg het Peugeot-netwerk als u het systeem voor gebruik in een
andere auto wilt laten confi gureren.
Bepaalde
functies die in deze handleiding worden
beschreven, zullen in de loop van het jaar beschikbaar
zijn.
PEUGEOT CONNECT 3D NAV
Om veiligheidsredenen mag de bestuurder handelingen
die zijn volledige aandacht vragen uitsluitend uitvoeren
bij stilstaande auto.
Na het afzetten van de motor schakelt de Peu
geot Connect 3D Nav zichzelf tijdens de overgang naar deeco-mode uit om te voorkomen dat de accu ontladenraakt.
01 Basisfuncties
02 Gesproken commando's en
stuurkolomschakelaars
03 Algemene werking
04 Navigatie
05 Verkeersinformatie
06 Radio
07 Multimediaspelers
08 Bellen
09 Configuratie
10 Menustructuren displays blz.
blz.
blz.
blz.
blz.
blz.
blz.
blz.
blz.
blz. 218
220
223
228
237
239
240
245
250
251
INHOUD
Veelgestelde vragen blz. 25
6
AUTORADIO MULTIMEDIA / BLUETOOTH-TELEFOON
GPS EUROPA
Page 220 of 328
218
01BASISFUNCTIES

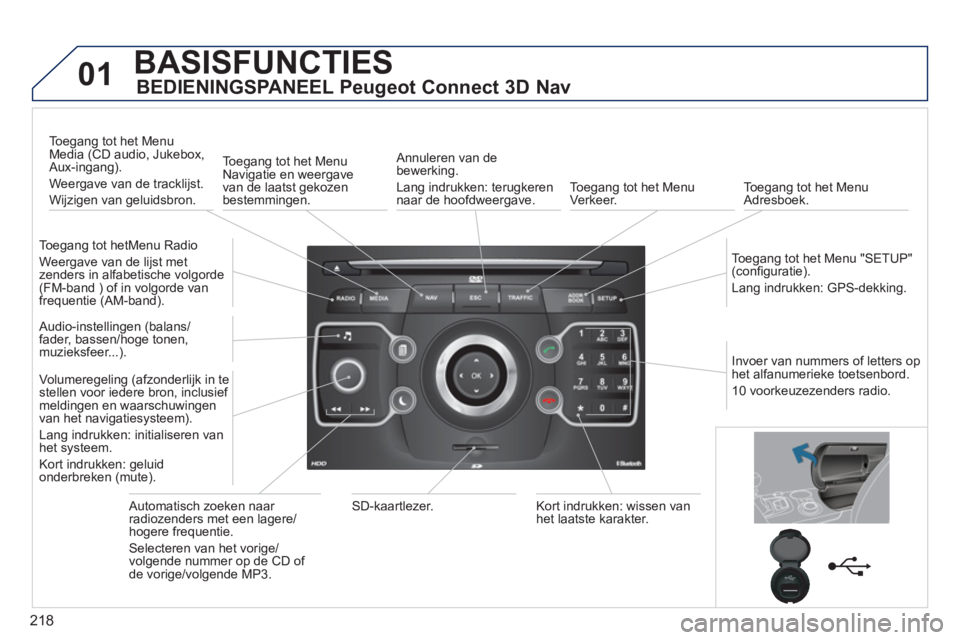

BEDIENINGSPANEEL Peugeot Connect 3D Nav
To egang tot hetMenu Radio
Weer
gave van de lijst met zenders in alfabetische volgorde (FM-band ) of in volgorde van
frequentie (AM-band).
Toegang tot het Menu Media (CD audio, Jukebox,
Aux-ingang).
Weergave van de tracklijst.
Wi
jzigen van geluidsbron.
Toegang tot het MenuNavigatie en weergave
van de laatst gekozen
bestemmin
gen.
Annuleren van de bewerking.
Lang indrukken: terugkeren
naar de hoo
fdweergave.
Toegang tot het Menu
Verkeer.Toegang tot het Menu
Adresboek.
To e
gang tot het Menu "SETUP"(confi guratie).
Lan
g indrukken: GPS-dekking.
Audio-instellingen (balans/
fader, bassen/hoge tonen,muzieksfeer...).
Volumere
geling (afzonderlijk in te stellen voor iedere bron, inclusief meldingen en waarschuwingen
van het navigatiesysteem).
Lan
g indrukken: initialiseren vanhet systeem.
Kort indrukken:
geluid onderbreken (mute).
Automatisch zoeken naar radiozenders met een lagere/hogere frequentie.
Selecteren van het vori
ge/
volgende nummer op de CD of
de vorige/volgende MP3.
SD-kaartlezer. Kort indrukken: wissen van
het laatste karakter.Invoer van nummers of letters op
h
et alfanumerieke toetsenbord.
10 voorkeuzezenders radio.
