Page 41 of 328
39
O CONTROLO de FUNCIONAMENTO
Após esta operação, se quiser
desligar a bateria, trancar o
veículo e esperar pelo menos
cinco minutos, para que a reposição
a zeros seja tomada em conta.

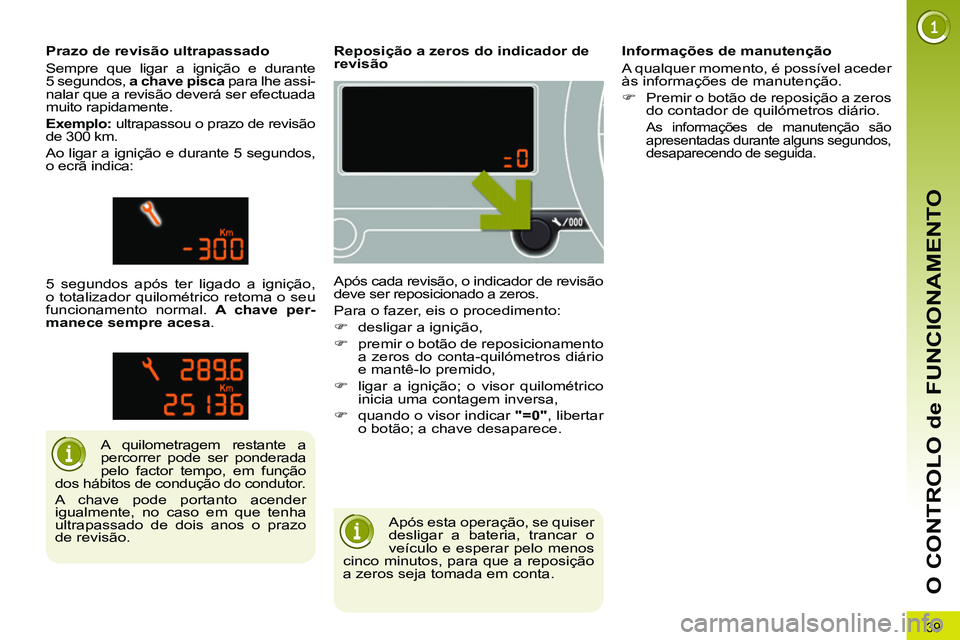

Reposição a zeros do indicador de
revisão
Após cada revisão, o indicador de revisão
deve ser reposicionado a zeros.
Para o fazer, eis o procedimento:
)
desligar a ignição,
)
premir o botão de reposicionamento
a zeros do conta-quilómetros diário
e mantê-lo premido,
)
ligar a ignição; o visor quilométrico
inicia uma contagem inversa,
)
quando o visor indicar "=0"
, libertar
o botão; a chave desaparece.
A quilometragem restante a
percorrer pode ser ponderada
pelo factor tempo, em função
dos hábitos de condução do condutor.
A chave pode portanto acender
igualmente, no caso em que tenha
ultrapassado de dois anos o prazo
de revisão.
Prazo de revisão ultrapassado
Sempre que ligar a ignição e durante
5 segundos, a chave pisca
para lhe assi-
nalar que a revisão deverá ser efectuada
muito rapidamente.
Exemplo:
ultrapassou o prazo de revisão
de 300 km.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece sempre acesa
.
Informações de manutenção
A qualquer momento, é possível aceder
às informações de manutenção.
)
Premir o botão de reposição a zeros
do contador de quilómetros diário.
As informações de manutenção são
apresentadas durante alguns segundos,
desaparecendo de seguida.
Page 42 of 328
40
O CONTROLO de FUNCIONAMENTO
Qualquer verifi cação deste
nível só é válida se o veícu-
lo estiver em solo horizon-
tal, com o motor parado há mais de
30 minutos.

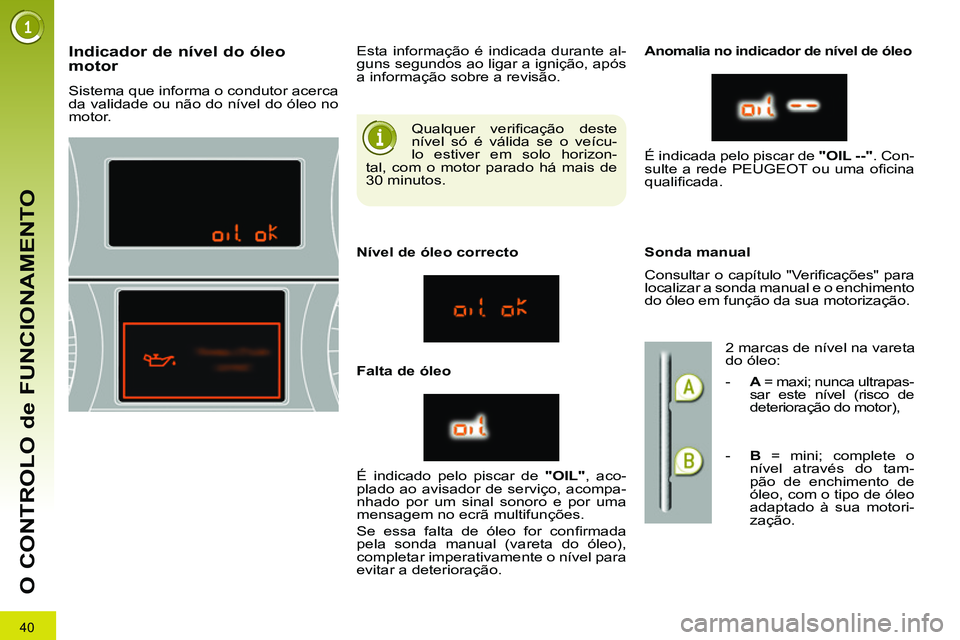

Indicador de nível do óleo
motor
Sistema que informa o condutor acerca
da validade ou não do nível do óleo no
motor. Esta informação é indicada durante al-
guns segundos ao ligar a ignição, após
a informação sobre a revisão.
Nível de óleo correcto
Falta de óleo
Anomalia no indicador de nível de óleo
Sonda manual
É indicado pelo piscar de "OIL"
, aco-
plado ao avisador de serviço, acompa-
nhado por um sinal sonoro e por uma
mensagem no ecrã multifunções.
Se essa falta de óleo for confi rmada
pela sonda manual (vareta do óleo),
completar imperativamente o nível para
evitar a deterioração. É indicada pelo piscar de "OIL --"
. Con-
sulte a rede PEUGEOT ou uma ofi cina
qualifi cada.
Consultar o capítulo "Verifi cações" para
localizar a sonda manual e o enchimento
do óleo em função da sua motorização.
2 marcas de nível na vareta
do óleo:
- A
= maxi; nunca ultrapas-
sar este nível (risco de
deterioração do motor),
- B
= mini; complete o
nível através do tam-
pão de enchimento de
óleo, com o tipo de óleo
adaptado à sua motori-
zação.
Page 43 of 328
41
O CONTROLO de FUNCIONAMENTO

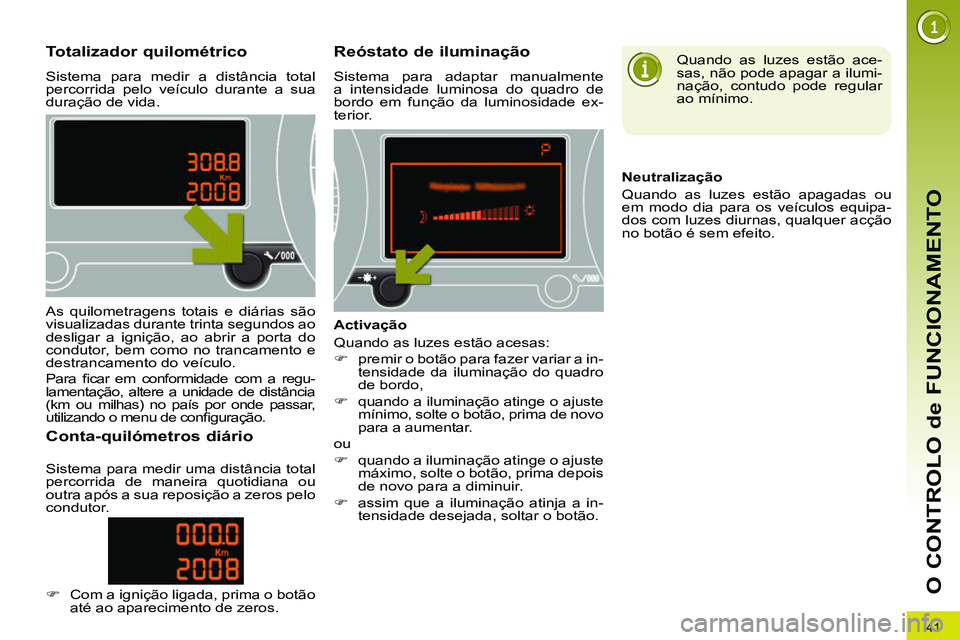

Totalizador quilométrico
Sistema para medir a distância total
percorrida pelo veículo durante a sua
duração de vida.
Reóstato de iluminação
Sistema para adaptar manualmente
a intensidade luminosa do quadro de
bordo em função da luminosidade ex-
terior.
As quilometragens totais e diárias são
visualizadas durante trinta segundos ao
desligar a ignição, ao abrir a porta do
condutor, bem como no trancamento e
destrancamento do veículo.
Para fi car em conformidade com a regu-
lamentação, altere a unidade de distância
(km ou milhas) no país por onde passar,
utilizando o menu de confi guração.
Conta-quilómetros diário
Activação
Quando as luzes estão acesas:
)
premir o botão para fazer variar a in-
tensidade da iluminação do quadro
de bordo,
)
quando a iluminação atinge o ajuste
mínimo, solte o botão, prima de novo
para a aumentar
.
ou
)
quando a iluminação atinge o ajuste
máximo, solte o botão, prima depois
de novo para a diminuir .
)
assim que a iluminação atinja a in-
tensidade desejada, soltar o botão.
Quando as luzes estão ace-
sas, não pode apagar a ilumi-
nação, contudo pode regular
ao mínimo.
Neutralização
Quando as luzes estão apagadas ou
em modo dia para os veículos equipa-
dos com luzes diurnas, qualquer acção
no botão é sem efeito.
Sistema para medir uma distância total
percorrida de maneira quotidiana ou
outra após a sua reposição a zeros pelo
condutor.
)
Com a ignição ligada, prima o botão
até ao aparecimento de zeros.
Page 44 of 328
42
OS ECRÃS MULTIFUNÇÕES
Visualização no ecrã
Visualiza as seguintes informações:
- hora,
- data,
- temperatura exterior * (pisca no caso
de risco de gelo),
- o controlo dos acessos (portas,
mala, ...),
- o computador de bordo (ver no fi nal
do capítulo).
Mensagens de aviso (ex: "Sist. antipo-
luição com defeito") ou informação (Ex.
"Mala aberta") podem ser visualizadas
temporariamente. Algumas podem ser
apagadas premindo na tecla "ESC"
.

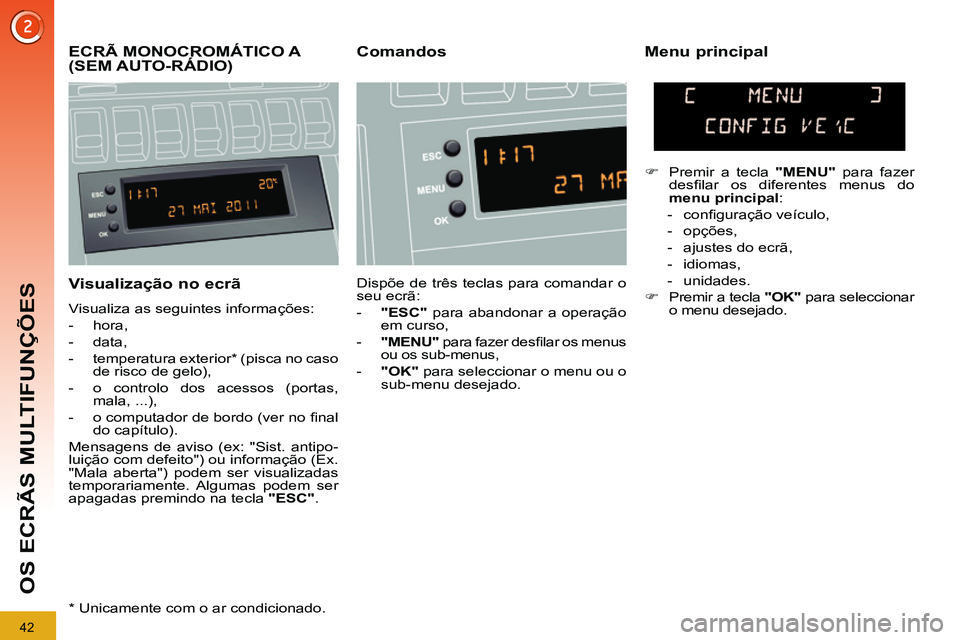

ECRÃ MONOCROMÁTICO A
(SEM AUTO-RÁDIO)
Comandos
Menu principal
Dispõe de três teclas para comandar o
seu ecrã:
- "ESC"
para abandonar a operação
em curso,
- "MENU"
para fazer desfi lar os menus
ou os sub-menus,
- "OK"
para seleccionar o menu ou o
sub-menu desejado.
)
Premir a tecla "MENU"
para fazer
desfi lar os diferentes menus do
menu principal
:
- confi guração veículo,
- opções ,
- ajustes do ecrã,
- idiomas ,
- unidades.
)
Premir a tecla "OK"
para seleccionar
o menu desejado.
*
Unicamente com o ar condicionado.
Page 45 of 328
43
OS ECRÃS MULTIFUNÇÕES

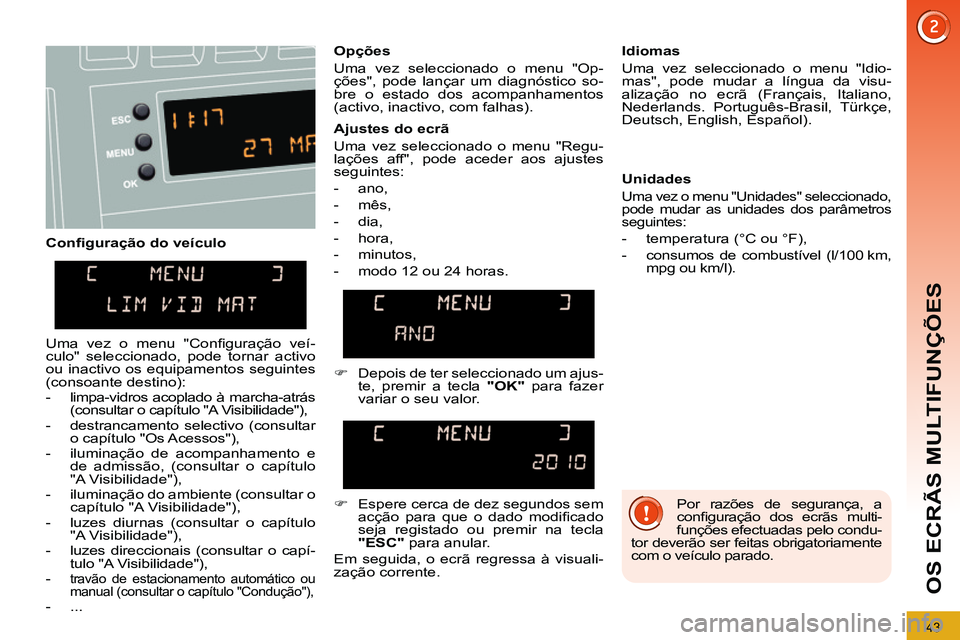

Confi guração do veículo
Opções
Uma vez seleccionado o menu "Op-
ções", pode lançar um diagnóstico so-
bre o estado dos acompanhamentos
(activo, inactivo, com falhas)
.
Idiomas
Uma vez seleccionado o menu "Idio-
mas", pode mudar a língua da visu-
alização no ecrã (Français, Italiano,
Nederlands. Português-Brasil, Türkçe,
Deutsch, English, Español)
.
Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes:
- ano,
- mês,
- dia ,
- hora,
- minutos,
- modo 12 ou 24 horas.
Unidades
Uma vez o menu "Unidades" seleccionado,
pode mudar as unidades dos parâmetros
seguintes:
- temperatura (°C ou °F),
- consumos de combustível (l/100 km,
mpg ou km/l).
)
Depois de ter seleccionado um ajus-
te, premir a tecla "OK"
para fazer
variar o seu valor.
)
Espere cerca de dez segundos sem
acção para que o dado modifi cado
seja registado ou premir na tecla
"ESC"
para anular.
Em seguida, o ecrã regressa à visuali-
zação corrente.
Uma vez o menu "Confi guração veí-
culo" seleccionado, pode tornar activo
ou inactivo os equipamentos seguintes
(consoante destino):
- limpa-vidros acoplado à marcha-atrás
(consultar o capítulo "A Visibilidade"),
- destrancamento selectivo (consultar
o capítulo "Os Acessos"),
- iluminação de acompanhamento e
de admissão, (consultar o capítulo
"A Visibilidade"),
- iluminação do ambiente (consultar o
capítulo "A Visibilidade"),
- luzes diurnas (consultar o capítulo
"A Visibilidade"),
- luzes direccionais (consultar o capí-
tulo "A Visibilidade"),
-
travão de estacionamento automático ou
manual (consultar o capítulo "Condução"),
- ...
Por razões de segurança, a
confi guração dos ecrãs multi-
funções efectuadas pelo condu-
tor deverão ser feitas obrigatoriamente
com o veículo parado.
Page 46 of 328
44
OS ECRÃS MULTIFUNÇÕES

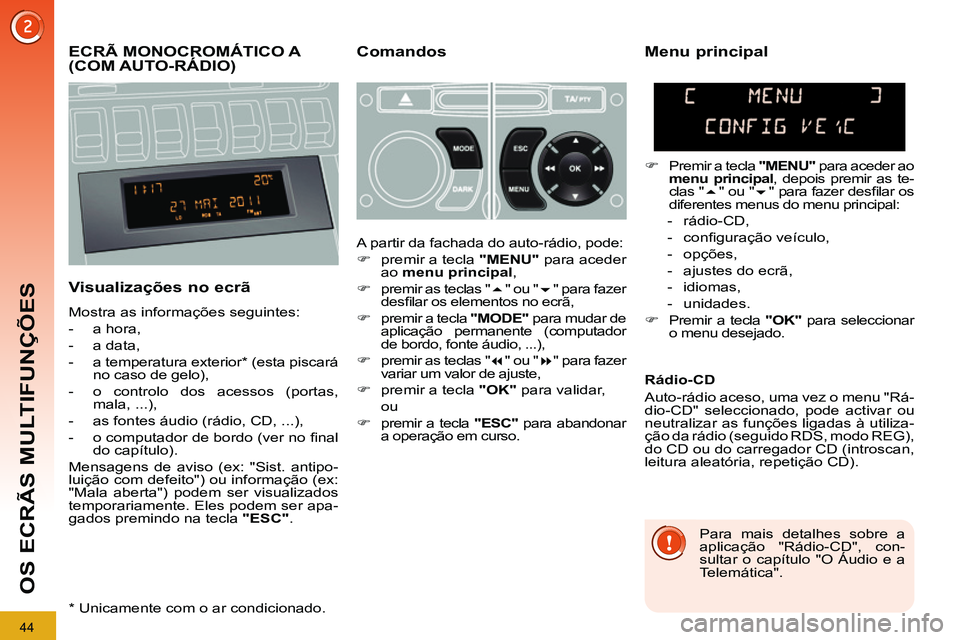

ECRÃ MONOCROMÁTICO A
(COM AUTO-RÁDIO)
Comandos
Visualizações no ecrã
Mostra as informações seguintes:
- a hora,
- a data,
- a temperatura exterior * (esta piscará
no caso de gelo),
- o controlo dos acessos (portas,
mala, ...),
- as fontes áudio (rádio, CD, ...),
- o computador de bordo (ver no fi nal
do capítulo).
Mensagens de aviso (ex: "Sist. antipo-
luição com defeito") ou informação (ex:
"Mala aberta") podem ser visualizados
temporariamente. Eles podem ser apa-
gados premindo na tecla "ESC"
.
Menu principal
)
Premir a tecla "MENU"
para aceder ao
menu principal
, depois premir as te-
clas "
" ou "
" para fazer desfi lar os
diferentes menus do menu principal:
- rádio-CD,
- confi guração veículo,
- opções,
- ajustes do ecrã,
- idiomas,
- unidades.
)
Premir a tecla "OK"
para seleccionar
o menu desejado. A partir da fachada do auto-rádio, pode:
)
premir a tecla "MENU"
para aceder
ao menu principal
,
)
premir as teclas "
" ou "
" para fazer
desfi lar os elementos no ecrã,
)
premir a tecla "MODE"
para mudar de
aplicação permanente (computador
de bordo, fonte áudio, ...),
)
premir as teclas "
" ou "
" para fazer
variar um valor de ajuste,
)
premir a tecla "OK"
para validar,
ou
)
premir a tecla "ESC"
para abandonar
a operação em curso.
Rádio-CD
Auto-rádio aceso, uma vez o menu "Rá-
dio-CD" seleccionado, pode activar ou
neutralizar as funções ligadas à utiliza-
ção da rádio (seguido RDS, modo REG),
do CD ou do carregador CD (introscan,
leitura aleatória, repetição CD).
*
Unicamente com o ar condicionado. Para mais detalhes sobre a
aplicação "Rádio-CD", con-
sultar o capítulo "O Áudio e a
Telemática".
Page 47 of 328
45
OS ECRÃS MULTIFUNÇÕES
Por razões de segurança, a
confi guração dos ecrãs multi-
funções efectuadas pelo condu-
tor deverão ser feitas obrigatoriamente
com o veículo parado.

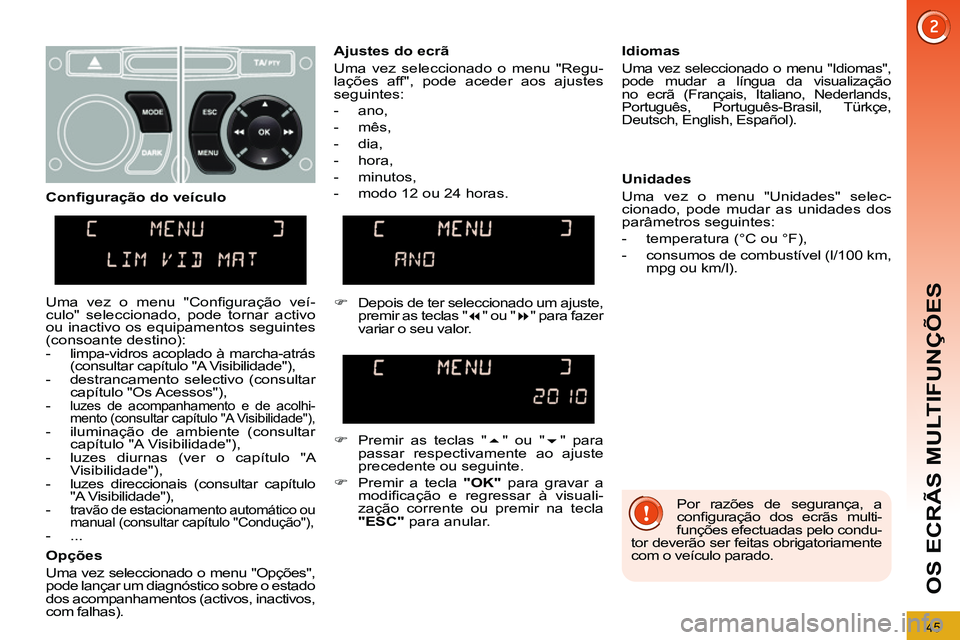

Ajustes do ecrã
Uma vez seleccionado o menu "Regu-
lações aff", pode aceder aos ajustes
seguintes:
- ano,
- mês,
- dia ,
- hora,
- minutos,
- modo 12 ou 24 horas.
Idiomas
Uma vez seleccionado o menu "Idiomas",
pode mudar a língua da visualização
no ecrã (Français, Italiano, Nederlands,
Português, Português-Brasil, Türkçe,
Deutsch, English, Español)
.
Unidades
Uma vez o menu "Unidades" selec-
cionado, pode mudar as unidades dos
parâmetros seguintes:
- temperatura (°C ou °F),
- consumos de combustível (l/100 km,
mpg ou km/l).
)
Depois de ter seleccionado um ajuste,
premir as teclas "
" ou "
" para fazer
variar o seu valor.
)
Premir as teclas "
" ou "
" para
passar respectivamente ao ajuste
precedente ou seguinte.
)
Premir a tecla "OK"
para gravar a
modifi cação e regressar à visuali-
zação corrente ou premir na tecla
"ESC"
para anular.
Confi guração do veículo
Uma vez o menu "Confi guração veí-
culo" seleccionado, pode tornar activo
ou inactivo os equipamentos seguintes
(consoante destino):
- limpa-vidros acoplado à marcha-atrás
(consultar capítulo "A Visibilidade"),
- destrancamento selectivo (consultar
capítulo "Os Acessos"),
-
luzes de acompanhamento e de acolhi-
mento (consultar capítulo "A Visibilidade"),
- iluminação de ambiente (consultar
capítulo "A Visibilidade"),
- luzes diurnas (ver o capítulo "A
Visibilidade"),
- luzes direccionais (consultar capítulo
"A Visibilidade"),
-
travão de estacionamento automático ou
manual (consultar capítulo "Condução"),
- ...
Opções
Uma vez seleccionado o menu "Opções",
pode lançar um diagnóstico sobre o estado
dos acompanhamentos (activos, inactivos,
com falhas).
Page 48 of 328
46

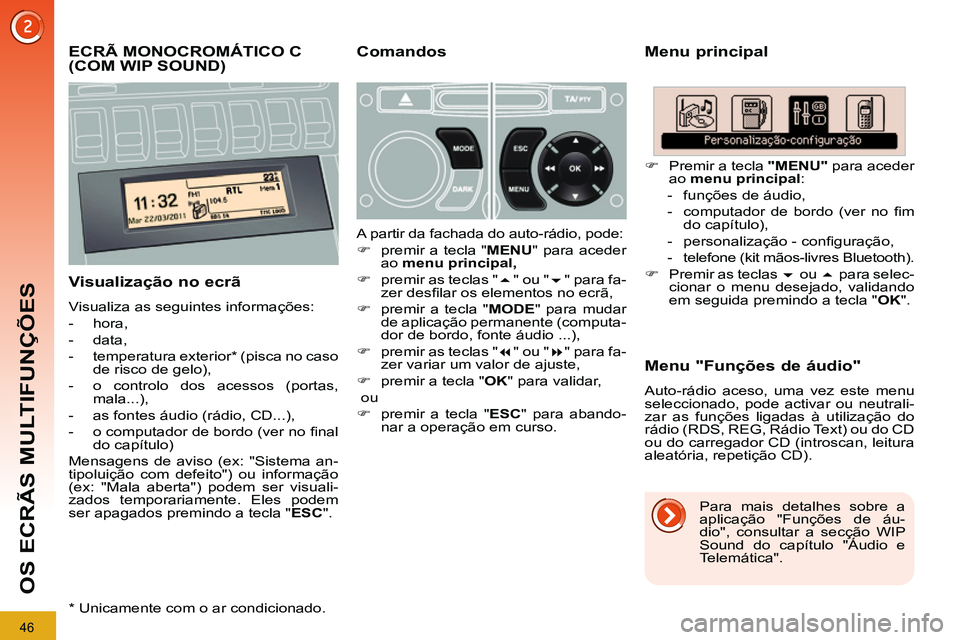

OS ECRÃS MULTIFUNÇÕES
ECRÃ MONOCROMÁTICO C
(COM WIP SOUND)
Menu principal
Visualização no ecrã
Visualiza as seguintes informações:
- hora,
- data,
- temperatura exterior * (pisca no caso
de risco de gelo),
- o controlo dos acessos (portas,
mala...),
- as fontes áudio (rádio, CD...),
- o computador de bordo (ver no fi nal
do capítulo)
Mensagens de aviso (ex: "Sistema an-
tipoluição com defeito") ou informação
(ex: "Mala aberta") podem ser visuali-
zados temporariamente. Eles podem
ser apagados premindo a tecla " ESC
".
Menu "Funções de áudio"
Auto-rádio aceso, uma vez este menu
seleccionado, pode activar ou neutrali-
zar as funções ligadas à utilização do
rádio (RDS, REG, Rádio Text) ou do CD
ou do carregador CD (introscan, leitura
aleatória, repetição CD).
Comandos
A partir da fachada do auto-rádio, pode:
)
premir a tecla " MENU
" para aceder
ao menu principal,
)
premir as teclas "
" ou "
" para fa-
zer desfi lar os elementos no ecrã,
)
premir a tecla " MODE
" para mudar
de aplicação permanente (computa-
dor de bordo, fonte áudio ...),
)
premir as teclas "
" ou "
" para fa-
zer variar um valor de ajuste,
)
premir a tecla " OK
" para validar,
ou
)
premir a tecla " ESC
" para abando-
nar a operação em curso.
)
Premir a tecla "MENU"
para aceder
ao menu principal
:
- funções de áudio,
- computador de bordo (ver no fi m
do capítulo),
- personalização - confi guração,
- telefone (kit mãos-livres Bluetooth).
)
Premir as teclas
ou
para selec-
cionar o menu desejado, validando
em seguida premindo a tecla " OK
".
*
Unicamente com o ar condicionado. Para mais detalhes sobre a
aplicação "Funções de áu-
dio", consultar a secção WIP
Sound do capítulo "Áudio e
Telemática".
Page 49 of 328
47
OS ECRÃS MULTIFUNÇÕES
Menu "Computador de
bordo"
)
Premir a tecla " MENU
" para aceder
ao menu principal.
)
Premir as setas e depois a tecla
"OK"
para seleccionar o menu
"Computador de bordo"
.
)
No menu "Computador de bordo",
escolher uma das seguintes aplica-
ções:
Diário de alertas
Recapitula as mensagens de alerta ac-
tivas, apresentando-as sucessivamente
no ecrã multifunções. Uma vez este menu seleccionado, pode
consultar as informações sobre o esta-
do do veículo (jornal dos alertas, estado
das funções...).
Defi nir os parâmetros do veículo
Uma vez seleccionado este menu, pode
tornar activos ou inactivos os equipa-
mentos seguintes (consoante destino):
- limpa-vidros acoplado com a
marcha-atrás (consultar capítulo
"Visibilidade"),
- destrancamento selectivo (ver capí-
tulo "Aberturas"),
- luz de acompanhamento (consultar
capítulo "Visibilidade"),
- iluminação ambiente (ver capítulo
"Visibilidade"),
-
luzes diurnas (ver capítulo "Visibilidade"),
- luzes direccionais (consultar capítu-
lo "Visibilidade"),
- travão de estacionamento automático
ou manual (ver capítulo "Condução"),
- ...
Menu "Personalização-
Configuração"
Uma vez este menu seleccionado, pode
aceder às funções seguintes:
- defi nir os parâmetros do veículo,
- confi guração do ecrã,
- escolha do idioma.
Estado das funções
Recapitula o estado activo ou inactivo
das funções presentes no veículo.
Guardar a distância até ao destino
Permite recolher um valor aproximado
da distância até ao destino fi nal.
Page 50 of 328
48
OS ECRÃS MULTIFUNÇÕES
Confi guração do ecrã
Uma vez este menu seleccionado, pode
aceder aos ajustes seguintes:
- ajuste luminosidade-vídeo,
- ajuste da data e da hora,
- escolha das unidades.
Selecção do idioma
Uma vez seleccionado o menu, pode
alterar o idioma de visualização no ecrã
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Português,
Português-Brasil, Türkçe * ). Exemplo: ajuste do período de duração
da luz de acompanhamento
)
Premir as teclas "
" ou "
", em se-
guida na tecla " OK
" para seleccio-
nar o menu desejado.
)
Premir as teclas "
" ou "
", em se-
guida na tecla " OK
" para seleccionar
a linha "Luz de acompanhamento".
)
Premir as teclas "
" ou "
" para
ajustar o valor desejado (15, 30 ou
60 segundos), em seguida na tecla
" OK
" para validar.
)
Premir as teclas "
" ou "
", em se-
guida na tecla " OK
" para seleccio-
nar " OK
" e validar ou na tecla " ESC
"
para anular.
Menu "Telefone"
Auto-rádio aceso, uma vez este menu
seleccionado, pode confi gurar o seu kit
mãos-livres Bluetooth (emparelhamen-
to), consultar os diferentes directórios
telefónicos (lista das chamadas, ser-
viços...) e gerir as suas comunicações
(ligar, desligar, dupla chamada, modo
secret...).
* Consoante o destino. Por razões de segurança, a
confi guração dos ecrãs mul-
tifunções pelo condutor deve
ser efectuada obrigatoriamen-
te com o veículo parado. Para mais detalhes sobre a
aplicação "Telefone", consul-
tar a secção WIP Sound do
capítulo "Áudio e Telemática".
