Page 41 of 328
39
SPIE DI FUNZIONAMENTO
Dopo questa operazione, se
si vuole scollegare la batteria,
bloccare le porte del veicolo
ed attendere almeno cinque minuti,
altrimenti l'azzeramento non verrà
preso in considerazione.

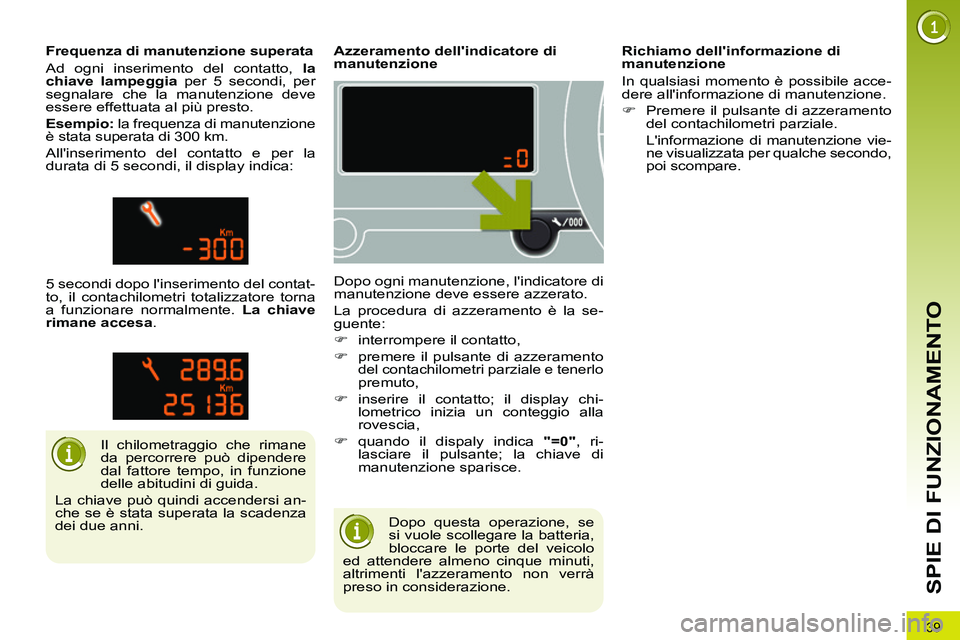

Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
)
interrompere il contatto,
)
premere il pulsante di azzeramento
del contachilometri parziale e tenerlo
premuto,
)
inserire il contatto; il display chi-
lometrico inizia un conteggio alla
rovescia,
)
quando il dispaly indica "=0"
, ri-
lasciare il pulsante; la chiave di
manutenzione sparisce.
Il chilometraggio che rimane
da percorrere può dipendere
dal fattore tempo, in funzione
delle abitudini di guida.
La chiave può quindi accendersi an-
che se è stata superata la scadenza
dei due anni.
Frequenza di manutenzione superata
Ad ogni inserimento del contatto, la
chiave lampeggia
per 5 secondi, per
segnalare che la manutenzione deve
essere effettuata al più presto.
Esempio:
la frequenza di manutenzione
è stata superata di 300 km.
All'inserimento del contatto e per la
durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa
.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile acce-
dere all'informazione di manutenzione.
)
Premere il pulsante di azzeramento
del contachilometri parziale.
L'informazione di manutenzione vie-
ne visualizzata per qualche secondo,
poi scompare.
Page 42 of 328
40
SPIE DI FUNZIONAMENTO
La verifi ca del livello d'olio è
valida solo se il veicolo si trova
in piano, con il motore spento
da almeno 30 minuti.

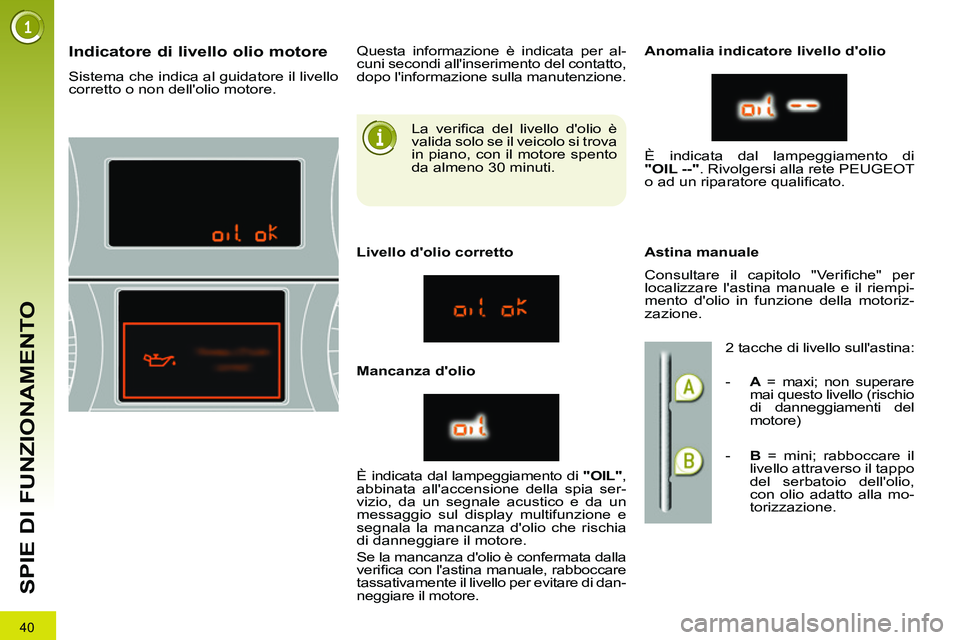

Indicatore di livello olio motore
Sistema che indica al guidatore il livello
corretto o non dell'olio motore. Questa informazione è indicata per al-
cuni secondi all'inserimento del contatto,
dopo l'informazione sulla manutenzione.
Livello d'olio corretto
Mancanza d'olio
Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL"
,
abbinata all'accensione della spia ser-
vizio, da un segnale acustico e da un
messaggio sul display multifunzione e
segnala la mancanza d'olio che rischia
di danneggiare il motore.
Se la mancanza d'olio è confermata dalla
verifi ca con l'astina manuale, rabboccare
tassativamente il livello per evitare di dan-
neggiare il motore. È indicata dal lampeggiamento di
"OIL --"
. Rivolgersi alla rete PEUGEOT
o ad un riparatore qualifi cato.
Consultare il capitolo "Verifi che" per
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'astina:
- A
= maxi; non superare
mai questo livello (rischio
di danneggiamenti del
motore)
- B
= mini; rabboccare il
livello attraverso il tappo
del serbatoio dell'olio,
con olio adatto alla mo-
torizzazione.
Page 43 of 328
41
SPIE DI FUNZIONAMENTO

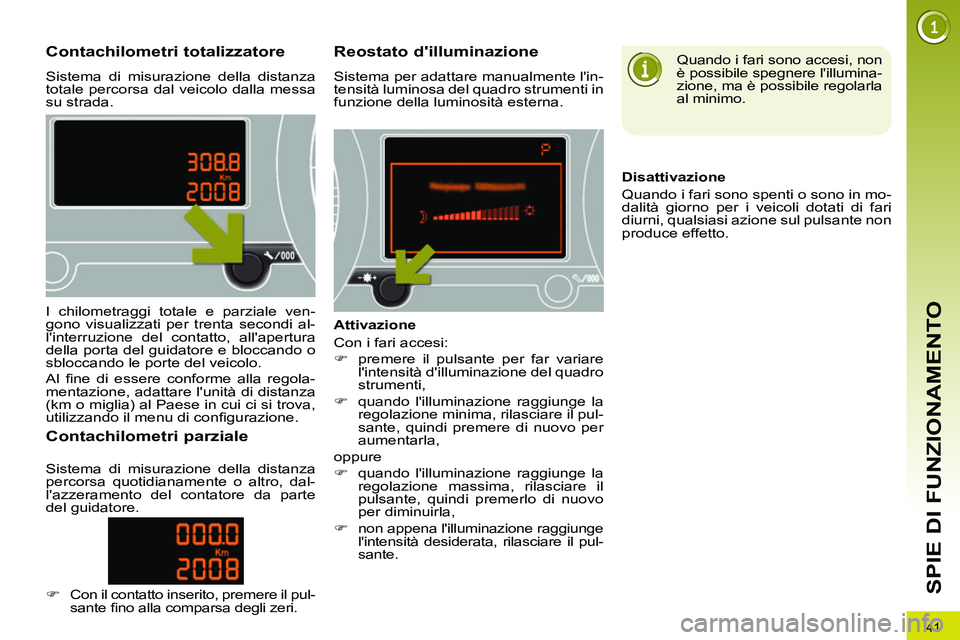

Contachilometri totalizzatore
Sistema di misurazione della distanza
totale percorsa dal veicolo dalla messa
su strada.
Reostato d'illuminazione
Sistema per adattare manualmente l'in-
tensità luminosa del quadro strumenti in
funzione della luminosità esterna.
I chilometraggi totale e parziale ven-
gono visualizzati per trenta secondi al-
l'interruzione del contatto, all'apertura
della porta del guidatore e bloccando o
sbloccando le porte del veicolo.
Al fi ne di essere conforme alla regola-
mentazione, adattare l'unità di distanza
(km o miglia) al Paese in cui ci si trova,
utilizzando il menu di confi gurazione.
Contachilometri parziale
Attivazione
Con i fari accesi:
)
premere il pulsante per far variare
l'intensità d'illuminazione del quadro
strumenti,
)
quando l'illuminazione raggiunge la
regolazione minima, rilasciare il pul-
sante, quindi premere di nuovo per
aumentarla,
oppure
)
quando l'illuminazione raggiunge la
regolazione massima, rilasciare il
pulsante, quindi premerlo di nuovo
per diminuirla,
)
non appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pul-
sante.
Quando i fari sono accesi, non
è possibile spegnere l'illumina-
zione, ma è possibile regolarla
al minimo.
Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto.
Sistema di misurazione della distanza
percorsa quotidianamente o altro, dal-
l'azzeramento del contatore da parte
del guidatore.
)
Con il contatto inserito, premere il pul-
sante fi no alla comparsa degli zeri.
Page 44 of 328
42
DISPLAY MULTIFUNZIONE
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, baga-
gliaio, ecc.),
- computer di bordo (vedi fi ne del capi-
tolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Alcuni messaggi possono essere
cancellati premendo il tasto "ESC"
.

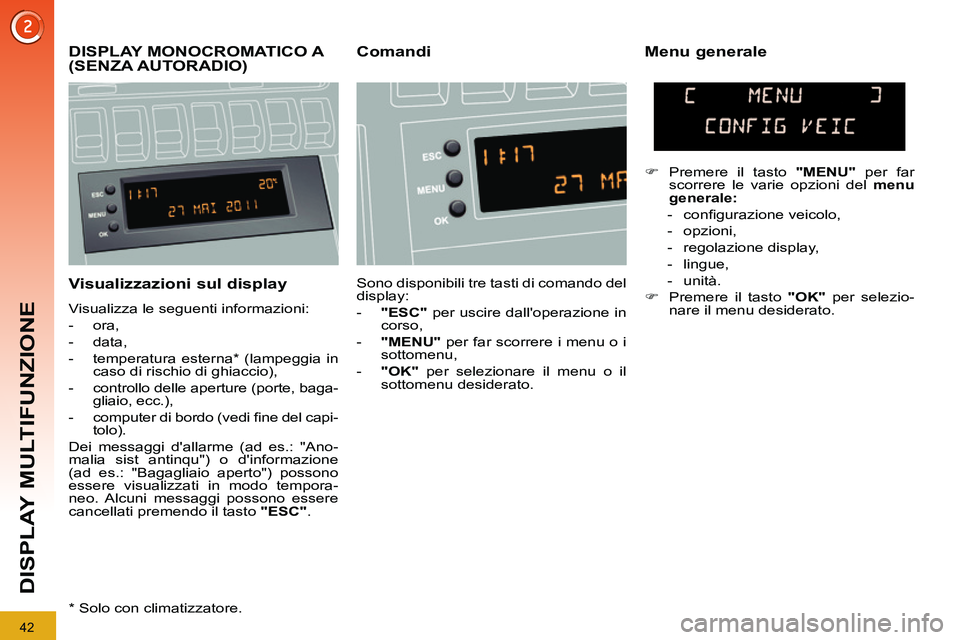

DISPLAY MONOCROMATICO A
(SENZA AUTORADIO)
Comandi
Menu generale
Sono disponibili tre tasti di comando del
display:
- "ESC"
per uscire dall'operazione in
corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far
scorrere le varie opzioni del menu
generale:
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato.
* Solo con climatizzatore.
Page 45 of 328
43
DISPLAY MULTIFUNZIONE
Confi gurazioni veicolo
Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, non attivo,
anomalia).
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di
visualizzazione del display (Français,
Italiano, Nederlands, Português,
Português-Brasil, Türkçe, Deutsch,
English, Español).
Regolazione display
Una volta selezionato il menu "Regol.
display", è possibile accedere ai se-
guenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere il tasto "OK"
per
modifi carne il valore.
)
Attendere circa dieci secondi af-
fi nché il dato modifi cato venga re-
gistrato oppure premere il tasto
"ESC"
per annullare.
Il display torna alla videata corrente.
Selezionando il menu "Confi g veic" è
possibile attivare o disattivare i seguen-
ti equipaggiamenti (secondo destina-
zione):
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- sbloccaggio selettivo (vedi capitolo
"Aperture"),
- accensione temporizzata dei fari
(vedi capitolo "Visibilità"),
- illuminazione d'ambiente (vedi capi-
tolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
-
fari direzionali (vedi capitolo "Visibilità"),
- freno di stazionamento automatico
o manuale (vedi capitolo "Guida"),
- ...
Per ragioni di sicurezza, il gui-
datore deve tassativamente
effettuare la confi gurazione
dei display multifunzione a veicolo
fermo.
Page 46 of 328
44
DISPLAY MULTIFUNZIONE

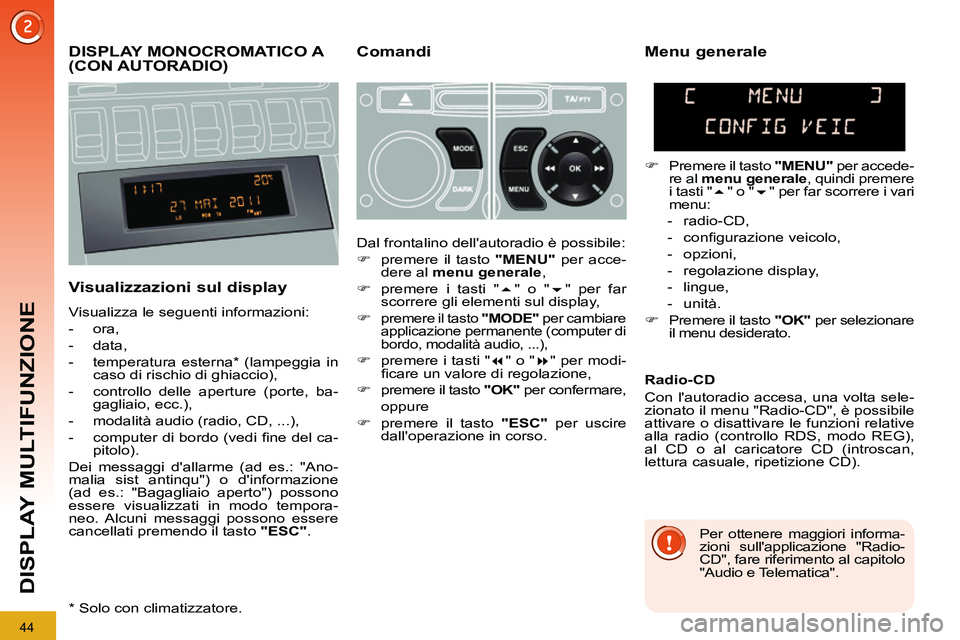

DISPLAY MONOCROMATICO A
(CON AUTORADIO)
Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba-
gagliaio, ecc.),
- modalità audio (radio, CD, ...),
- computer di bordo (vedi fi ne del ca-
pitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Alcuni messaggi possono essere
cancellati premendo il tasto "ESC"
.
Menu generale
)
Premere il tasto "MENU"
per accede-
re al menu generale
, quindi premere
i tasti "
" o "
" per far scorrere i vari
menu:
- radio-CD,
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezionare
il menu desiderato. Dal frontalino dell'autoradio è possibile:
)
premere il tasto "MENU"
per acce-
dere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per cambiare
applicazione permanente (computer di
bordo, modalità audio, ...),
)
premere i tasti "
" o "
" per modi-
fi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
Radio-CD
Con l'autoradio accesa, una volta sele-
zionato il menu "Radio-CD", è possibile
attivare o disattivare le funzioni relative
alla radio (controllo RDS, modo REG),
al CD o al caricatore CD (introscan,
lettura casuale, ripetizione CD).
* Solo con climatizzatore. Per ottenere maggiori informa-
zioni sull'applicazione "Radio-
CD", fare riferimento al capitolo
"Audio e Telematica".
Page 47 of 328
45
DISPLAY MULTIFUNZIONE
Per ragioni di sicurezza, il gui-
datore deve tassativamente
effettuare la confi gurazione
dei display multifunzione a veicolo
fermo.

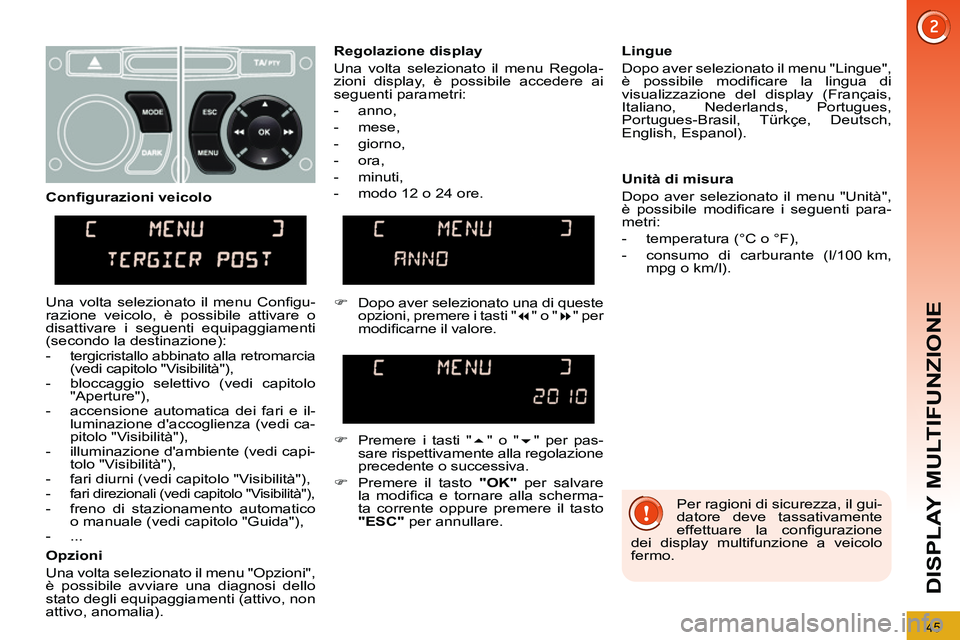

Regolazione display
Una volta selezionato il menu Regola-
zioni display, è possibile accedere ai
seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di
visualizzazione del display (Français,
Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe, Deutsch,
English, Espanol).
Unità di misura
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere i tasti "
" o "
" per
modifi carne il valore.
)
Premere i tasti "
" o "
" per pas-
sare rispettivamente alla regolazione
precedente o successiva.
)
Premere il tasto "OK"
per salvare
la modifi ca e tornare alla scherma-
ta corrente oppure premere il tasto
"ESC"
per annullare.
Confi gurazioni veicolo
Una volta selezionato il menu Confi gu-
razione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti
(secondo la destinazione):
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- bloccaggio selettivo (vedi capitolo
"Aperture"),
- accensione automatica dei fari e il-
luminazione d'accoglienza (vedi ca-
pitolo "Visibilità"),
- illuminazione d'ambiente (vedi capi-
tolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
-
fari direzionali (vedi capitolo "Visibilità"),
- freno di stazionamento automatico
o manuale (vedi capitolo "Guida"),
- ...
Opzioni
Una volta selezionato il menu "Opzioni",
è possibile avviare una diagnosi dello
stato degli equipaggiamenti (attivo, non
attivo, anomalia).
Page 48 of 328
46
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO C
(CON WIP SOUND)
Menu generale
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba-
gagliaio, ...),
- modalità audio (radio, CD, ...),
- computer di bordo (vedi fi ne del ca-
pitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sistema antinquinamento") o d'in-
formazione (ad es.: "Accensione auto-
matica dei fari attivata") possono essere
visualizzati in modo temporaneo. Que-
sti messaggi possono essere cancellati
premendo il tasto " ESC
".
Menu "Funzioni audio"
Con l'autoradio accesa, una volta sele-
zionato questo menu, è possibile attiva-
re o disattivare le funzioni relative alla
radio (RDS, REG, RadioText) o al CD
o del cambia CD (introscan, lettura ca-
suale, ripetizione CD).
Comandi
Dal frontalino dell'autoradio è possibile:
)
premere il tasto " MENU
" per acce-
dere al menu generale,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto " MODE
" per cambia-
re l'applicazione permanente (com-
puter di bordo, modalità audio, ...),
)
premere i tasti "
" o "
" per modi-
fi care un valore di regolazione,
)
premere il tasto " OK
" per confermare,
oppure
)
premere il tasto " ESC
" per uscire
dall'operazione in corso.
)
Premere il tasto " MENU
" per acce-
dere al menu generale
:
- funzioni audio,
- computer di bordo (vedi fi ne
capitolo),
- personalizzazione-confi gurazione,
- telefono (kit viva voce Bluetooth).
)
Premere i tasti "
" o "
" per sele-
zionare il menu desiderato, quindi
confermare premendo il tasto " OK
".
* Solo con climatizzatore. Per maggiori informazioni sul-
l'applicazione "Funzioni au-
dio", fare riferimento alla parte
WIP Sound del capitolo "Audio
e Telematica".
Page 49 of 328
47
DISPLAY MULTIFUNZIONE

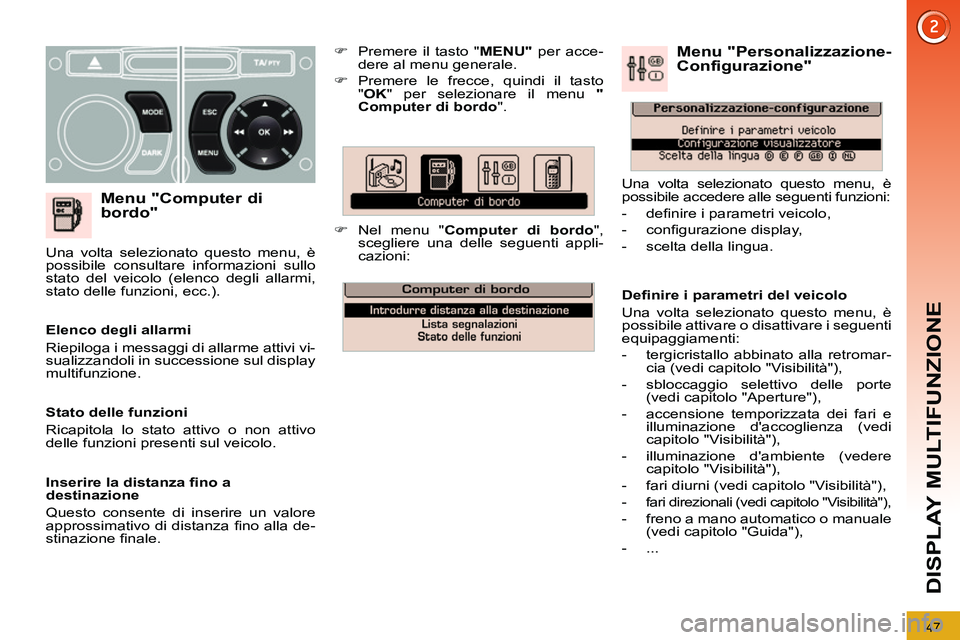

Menu "Computer di
bordo"
)
Premere il tasto " MENU"
per acce-
dere al menu generale.
)
Premere le frecce, quindi il tasto
" OK
" per selezionare il menu "
Computer di bordo
".
)
Nel menu " Computer di bordo
",
scegliere una delle seguenti appli-
cazioni:
Elenco degli allarmi
Riepiloga i messaggi di allarme attivi vi-
sualizzandoli in successione sul display
multifunzione. Una volta selezionato questo menu, è
possibile consultare informazioni sullo
stato del veicolo (elenco degli allarmi,
stato delle funzioni, ecc.).
Defi nire i parametri del veicolo
Una volta selezionato questo menu, è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità"),
- sbloccaggio selettivo delle porte
(vedi capitolo "Aperture"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- illuminazione d'ambiente (vedere
capitolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
-
fari direzionali (vedi capitolo "Visibilità"),
- freno a mano automatico o manuale
(vedi capitolo "Guida"),
- ...
Menu "Personalizzazione-
Configurazione"
Una volta selezionato questo menu, è
possibile accedere alle seguenti funzioni:
- defi nire i parametri veicolo,
- confi gurazione display,
- scelta della lingua.
Stato delle funzioni
Ricapitola lo stato attivo o non attivo
delle funzioni presenti sul veicolo.
Inserire la distanza fi no a
destinazione
Questo consente di inserire un valore
approssimativo di distanza fi no alla de-
stinazione fi nale.
Page 50 of 328
48
DISPLAY MULTIFUNZIONE

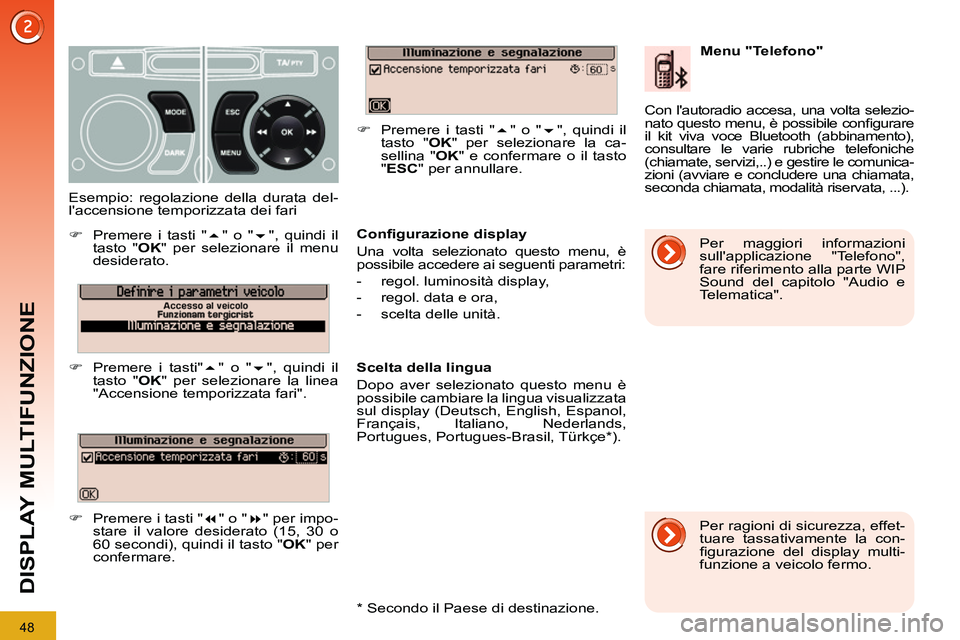

Confi gurazione display
Una volta selezionato questo menu, è
possibile accedere ai seguenti parametri:
- regol. luminosità display,
- regol. data e ora,
- scelta delle unità.
Scelta della lingua
Dopo aver selezionato questo menu è
possibile cambiare la lingua visualizzata
sul display (Deutsch, English, Espanol,
Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe * ). Esempio: regolazione della durata del-
l'accensione temporizzata dei fari
)
Premere i tasti "
" o "
", quindi il
tasto " OK
" per selezionare il menu
desiderato.
)
Premere i tasti"
" o "
", quindi il
tasto " OK
" per selezionare la linea
"Accensione temporizzata fari".
)
Premere i tasti "
" o "
" per impo-
stare il valore desiderato (15, 30 o
60 secondi), quindi il tasto " OK
" per
confermare.
)
Premere i tasti "
" o "
", quindi il
tasto " OK
" per selezionare la ca-
sellina " OK
" e confermare o il tasto
" ESC
" per annullare.
Menu "Telefono"
Con l'autoradio accesa, una volta selezio-
nato questo menu, è possibile confi gurare
il kit viva voce Bluetooth (abbinamento),
consultare le varie rubriche telefoniche
(chiamate, servizi,..) e gestire le comunica-
zioni (avviare e concludere una chiamata,
seconda chiamata, modalità riservata, ...).
*
Secondo il Paese di destinazione. Per ragioni di sicurezza, effet-
tuare tassativamente la con-
fi gurazione del display multi-
funzione a veicolo fermo. Per maggiori informazioni
sull'applicazione "Telefono",
fare riferimento alla parte WIP
Sound del capitolo "Audio e
Telematica".
