9

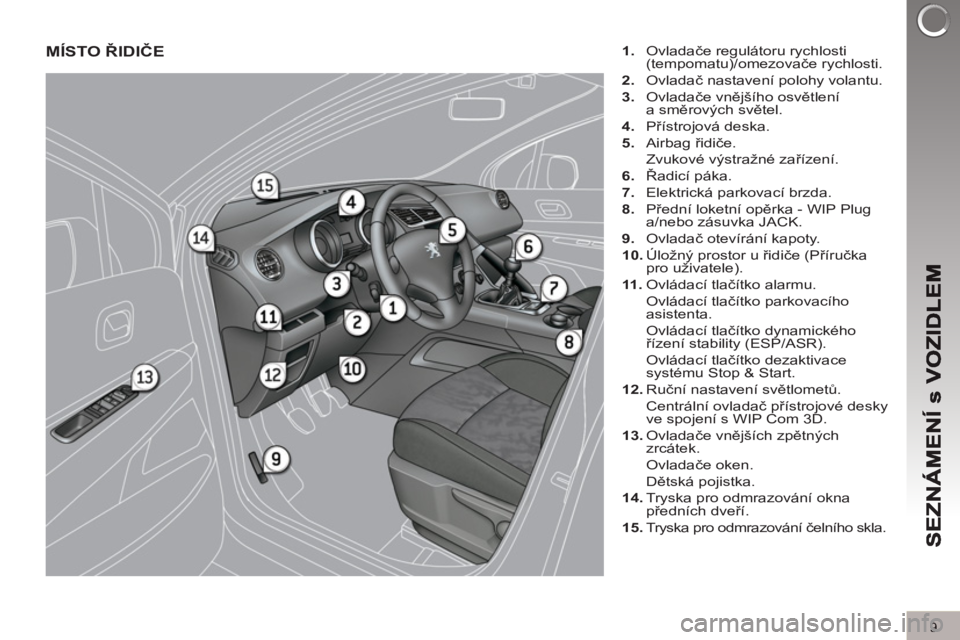

MÍSTO ŘIDIČE


1.
Ovladače regulátoru rychlosti
(tempomatu)/omezovače rychlosti.

2.
Ovladač nastavení polohy volantu.

3.
Ovladače vnějšího osvětlení
a směrových světel.

4.
Přístrojová deska.

5.
Airbag řidiče.
Zvukové výstražné zařízení.

6.
Řadicí páka.

7.
Elektrická parkovací brzda.

8.
Přední loketní opěrka - WIP Plug
a/nebo zásuvka JACK.

9.
Ovladač otevírání kapoty.

10.
Úložný prostor u řidiče (Příručka
pro uživatele).

11 .
Ovládací tlačítko alarmu.
Ovládací tlačítko parkovacího
asistenta.
Ovládací tlačítko dynamického
řízení stability (ESP/ASR).
Ovládací tlačítko dezaktivace
systému Stop & Start.

12.
Ruční nastavení sv
ětlometů.
Centrální ovladač přístrojové desky
ve spojení s WIP Com 3D.

13.
Ovladače vnějších zpětných
zrcátek.
Ovladače oken.
Dětská pojistka.

14.
Tryska pro odmrazování okna
předních dveří.

15.
Tryska pro odmrazování čelního skla.

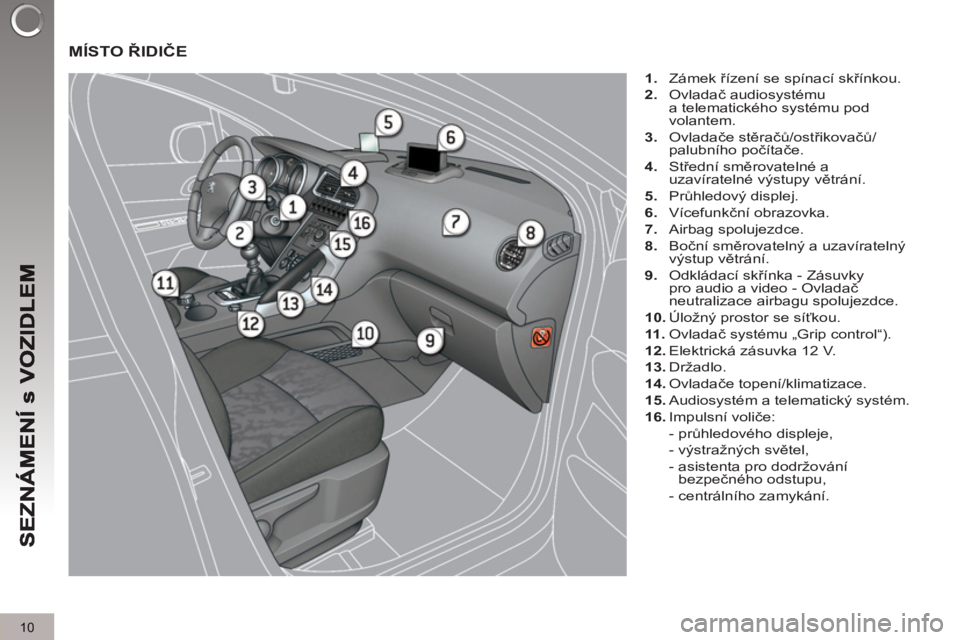

10
MÍSTO ŘIDIČE



1.
Zámek řízení se spínací skřínkou.

2.
Ovladač audiosystému
a telematického systému pod
volantem.

3.
Ovladače stěračů/ostřikovačů/
palubního počítače.

4.
Střední směrovatelné a
uzavíratelné výstupy větrání.

5.
Průhledový displej.

6.
Vícefunkční obrazovka.

7.
Airbag spolujezdce.

8.
Boční směrovatelný a uzavíratelný
výstup větrání.

9.
Odkládací skřínka - Zásuvky
pro audio a video - Ovladač
neutralizace airbagu spolujezdce.

10.
Úložný prostor se síťkou.

11 .
Ovladač systému „Grip control“).

12.
Elektrická zásuvka 12 V.

13.
Držadlo.

14.
Ovladače topení/klimatizace.

15.
Audiosystém a telematický systém.

16.
Impulsní voliče:

- průhledového displeje,
- výstražných světel,
- asistenta pro dodržování
bezpečného odstupu,
- centrálního zamykání.

11

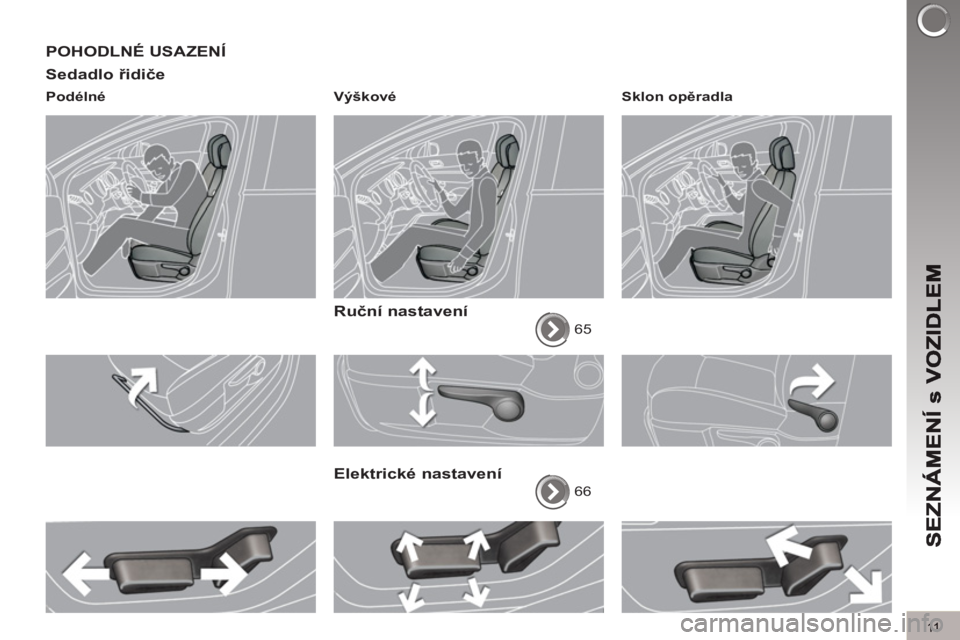

POHODLNÉ USAZENÍ
Sedadlo řidiče


Podélné
Výškové



Ruční nastavení

65


Elektrické nastavení

66
Sklon opěradla

12

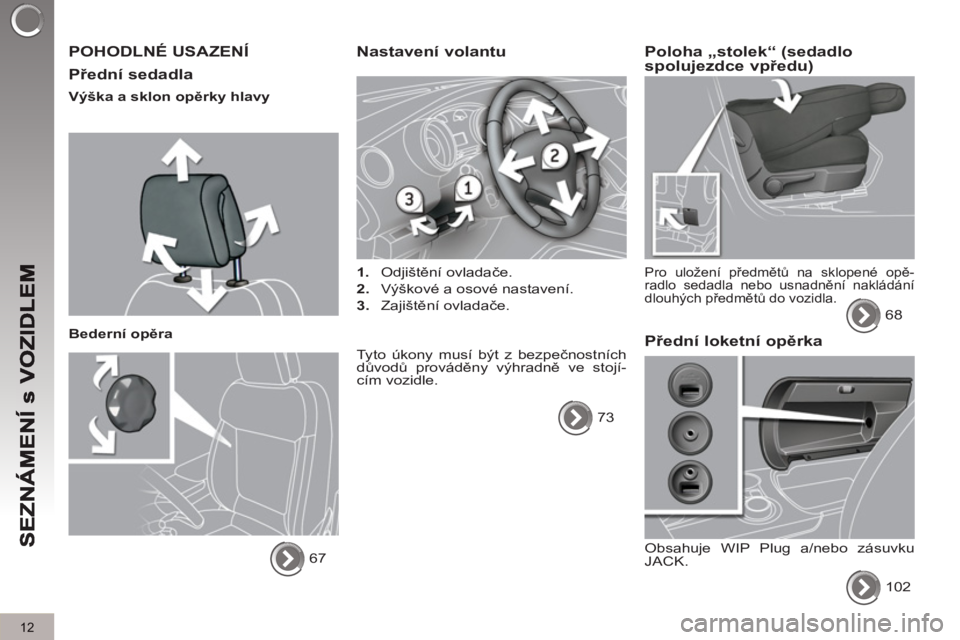

POHODLNÉ USAZENÍ

Přední sedadla


Výška a sklon opěrky hlavy

Bederní opěra
67

Nastavení volantu



1.
Odjištění ovladače.

2.
Výškové a osové nastavení.

3.
Zajištění ovladače.
Tyto úkony musí být z bezpečnostních
důvodů prováděny výhradně ve stojí-
cím vozidle.
73


Poloha „stolek“ (sedadlo
spolujezdce vpředu)

Pro uložení předmětů na sklopené opě-
radlo sedadla nebo usnadnění nakládání
dlouhých předmětů do vozidla.

68


Přední loketní opěrka

Obsahuje WIP Plug a/nebo zásuvku
JACK.
102

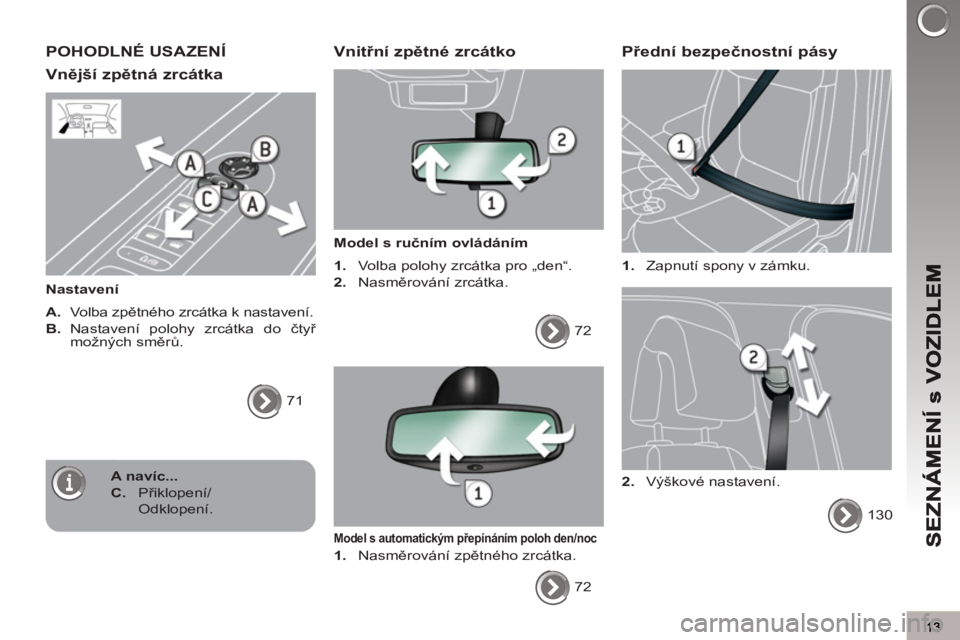

POHODLNÉ USAZENÍ
Vnější zpětná zrcátka


Nastavení

A.
Volba zpětného zrcátka k nastavení.

B.
Nastavení polohy zrcátka do čtyř
možných směrů.
71


Vnitřní zpětné zrcátko


Model s ručním ovládáním


1.
Volba polohy zrcátka pro „den“.

2.
Nasměrování zrcátka.
72


Model s automatickým přepínáním poloh den/noc



1.
Nasměrování zpětného zrcátka.
72

Přední bezpečnostní pásy



1.
Zapnutí spony v zámku.
130
2.
Výškové nastavení.
A navíc...


C.
Přiklopení/
Odklopení.

14

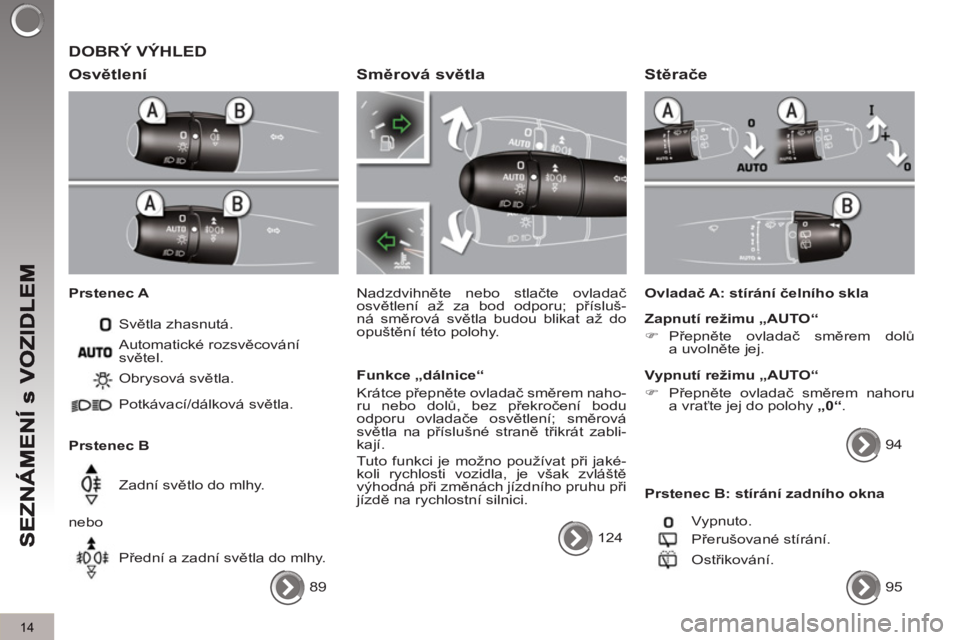

DOBRÝ VÝHLED

Osvětlen
í


Prstenec A
Světla zhasnutá.

Prstenec B Obrysová světla.
Potkávací/dálková světla.
Zadní světlo do mlhy.
nebo
Přední a zadní světla do mlhy. Automatické rozsvěcování
světel.
89

Směrová světla

Nadzdvihněte nebo stlačte ovladač
osvětlení až za bod odporu; přísluš-
ná směrová světla budou blikat až do
opuštění této polohy.

Funkce „dálnice“
Krátce přepněte ovladač směrem naho-
ru nebo dolů, bez překročení bodu
odporu ovladače osvětlení; směrová
světla na příslušné straně třikrát zabli-
kají.
Tuto funkci je možno používat při jaké-
koli rychlosti vozidla, je však zvláště
výhodná při změnách jízdního pruhu při
jízdě na rychlostní silnici.
124


Stěrače


Ovladač A: stírání čelního skla

Zapnutí režimu „AUTO“


)
Přepněte ovladač směrem dolů
a uvolněte jej.


Vypnutí režimu „AUTO“


)
Přepněte ovladač směrem nahoru
a vraťte jej do polohy „0“
.
94

Prstenec B: stírání zadního okna
Vypnuto.
Přerušované stírání.
Ostřikování.
95

15

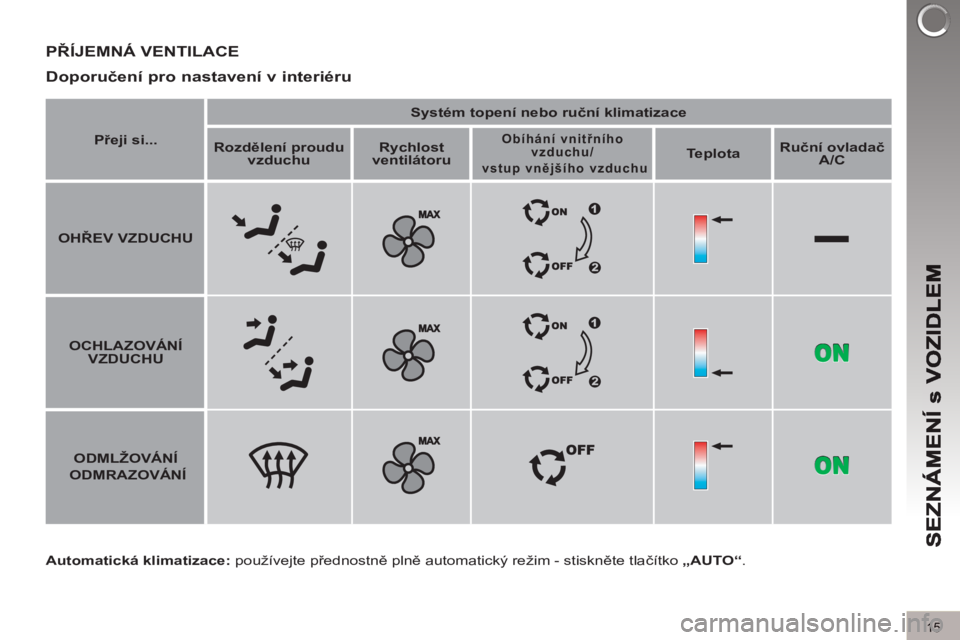

PŘÍJEMNÁ VENTILACE


Automatická klimatizace:
používejte přednostně plně automatický režim - stiskněte tlačítko „AUTO“
.
Doporučení pro nastavení v interiéru



Přeji si...



Systém topení nebo ruční klimatizace




Rozdělení proudu
vzduchu



Rychlost
ventilátoru




Obíhání vnitřního
vzduchu/
vstup vnějšího vzduchu




Teplota



Ruční ovladač
A/C




OHŘEV VZDUCHU





OCHLAZOVÁNÍ
VZDUCHU




ODMLŽOVÁNÍ

ODMRAZOVÁNÍ

16

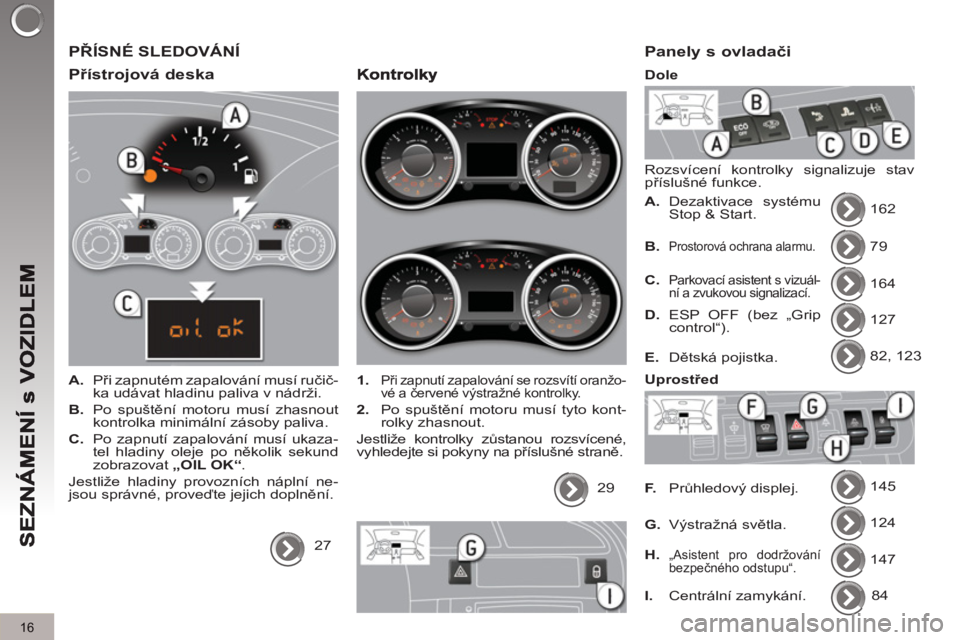

PŘÍSNÉ SLEDOVÁNÍ

Přístro
jová deska



A.
Při zapnutém zapalování musí ručič-
ka udávat hladinu paliva v nádrži.

B.
Po spuštění motoru musí zhasnout
kontrolka minimální zásoby paliva.

C.
Po zapnutí zapalování musí ukaza-
tel hladiny oleje po několik sekund
zobrazovat „OIL OK“
.
Jestliže hladiny provozních náplní ne-
jsou správné, proveďte jejich doplnění.
27


1.
Při zapnutí zapalování se rozsvítí oranžo-
vé a červené výstražné kontrolky.


2.
Po spuštění motoru musí tyto kont-
rolky zhasnout.
Jestliže kontrolky zůstanou rozsvícené,
vyhledejte si pokyny na příslušné straně.
29


Panely s ovladači

Rozsvícení kontrolky signalizuje stav
příslušné funkce.


A.
Dezaktivace systému
Stop & Start. 162
79
164
127
82, 123
145
124
147
B.

Prostorová ochrana alarmu.


C.
Parkovací asistent s vizuál-
ní a zvukovou signalizací.


D.
ESP OFF (bez „Grip
control“).

E.
Dětská pojistka.

F.
Průhledový displej.

G.
Výstražná světla.

H.

„Asistent pro dodržování
bezpečného odstupu“.


Dole


Uprostřed


I.
Centrální zamykání. 84

17

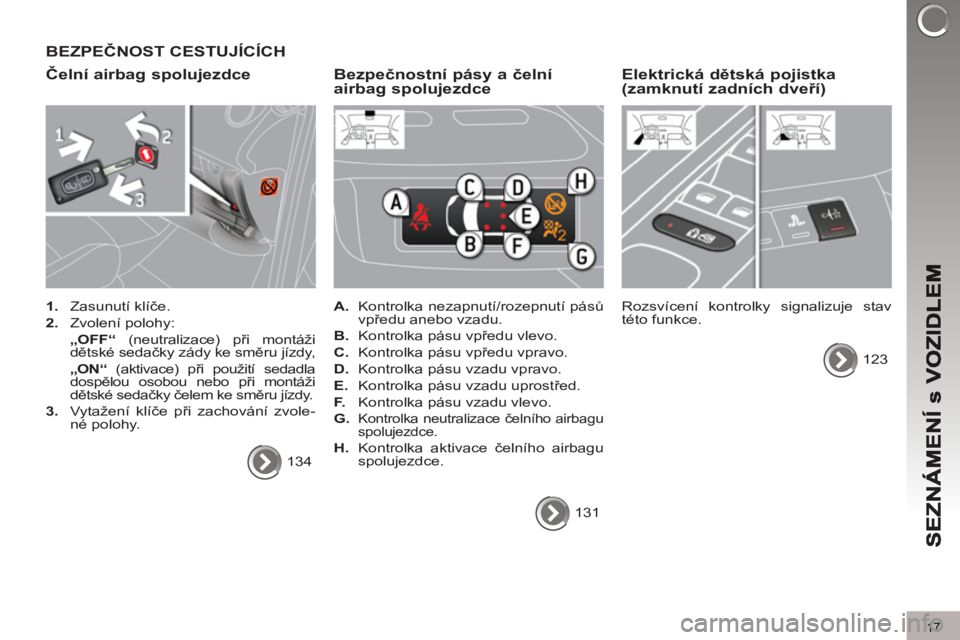

BEZPEČNOST CESTUJÍCÍCH
Čelní airba
g spolujezdce



1.
Zasunutí klíče.

2.
Zvolení polohy:
„OFF“
(neutralizace) při montáži
dětské sedačky zády ke směru jízdy,
„ON“
(aktivace) při použití sedadla
dospělou osobou nebo při montáži
dětské sedačky čelem ke směru jízdy.

3.
Vytažení klíče při zachování zvole-
né polohy.
134


Bezpečnostní pásy a čelní airbag spolujezdce



A.
Kontrolka nezapnutí/rozepnutí pásů
vpředu anebo vzadu.

B.
Kontrolka pásu vpředu vlevo.

C.
Kontrolka pásu vpředu vpravo.

D.
Kontrolka pásu vzadu vpravo.

E.
Kontrolka pásu vzadu uprostřed.

F.
Kontrolka pásu vzadu vlevo.

G
.
Kontrolka neutralizace čelního airbagu
spolujezdce.

H.
Kontrolka aktivace čelního airbagu
spolujezdce.
131
Elektrická dětská pojistka (zamknutí zadních dveří)

Rozsvícení kontrolky signalizuje stav
této funkce.
123

18
USPOŘÁDÁNÍ ZAVAZADLOVÉHO PROSTORU

Poh
yblivá podlážka zavazadlového prostoru se 3 polohami

Nízká poloha (maximálně 150 kg).
111

)

Pro uvolnění podlážky ji zatlač-
te mírně směrem dopředu a
poté ji nadzvedněte.


)
Pro snadnější výškové nastavo-
vání podlážky použijte dorazy A
,
které se nacházejí na obou stra-
nách zavazadlového prostoru. Střední poloha (maximálně 100 kg). Vysoká poloha (maximálně 50 kg) se
zavřeným spodním dílem dveří pro oddě-
lení dolní části zavazadlového prostoru.
Z horní polohy: pro přístup pod podlážku
nebo k rezervnímu kolu umístěte podláž-
ku do této polohy (našikmo), dva dorazy
ji budou v dané poloze zajišťovat.
