Page 191 of 352

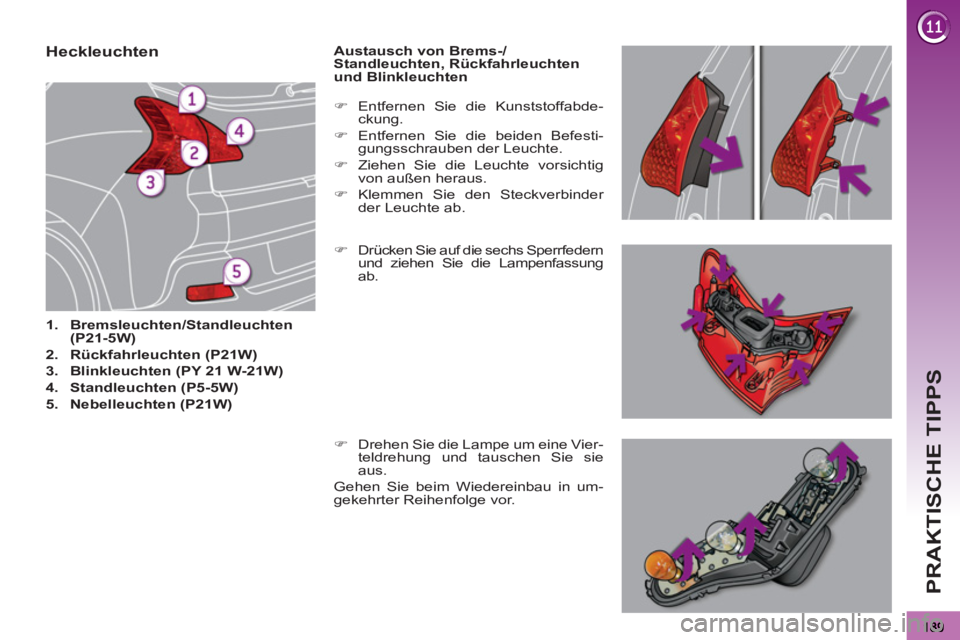

PRAKTISCHE TIPPS
Heckleuchten
1.
Bremsleuchten/Standleuchten
(P21-5W)
2.
Rückfahrleuchten (P21W)
3.
Blinkleuchten (PY 21 W-21W)
4.
Standleuchten (P5-5W)
5.
Nebelleuchten (P21W)
Austausch von Brems-/
Standleuchten, Rückfahrleuchten
und Blinkleuchten
)
Drücken Sie auf die sechs Sperrfedern
und ziehen Sie die Lampenfassung
ab.
)
Entfernen Sie die Kunststoffabde-
ckung.
)
Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.
)
Ziehen Sie die Leuchte vorsichtig
von außen heraus.
)
Klemmen Sie den Steckverbinder
der Leuchte ab.
)
Drehen Sie die Lampe um eine Vier-
teldrehung und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Page 192 of 352

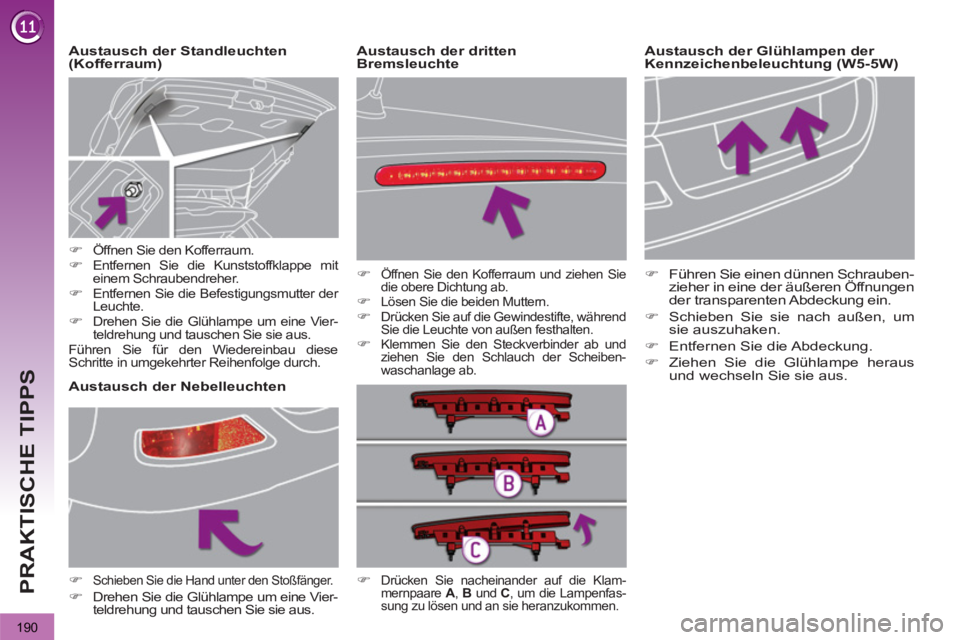

190
PRAKTISCHE TIPPS
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)
Austausch der Standleuchten
(Kofferraum)
Austausch der Nebelleuchten
)
Öffnen Sie den Kofferraum.
)
Entfernen Sie die Kunststoffklappe mit
einem Schraubendreher.
)
Entfernen Sie die Befestigungsmutter der
Leuchte.
)
Drehen Sie die Glühlampe um eine Vier-
teldrehung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese
Schritte in umgekehrter Reihenfolge durch.
)
Schieben Sie die Hand unter den Stoßfänger.
)
Drehen Sie die Glühlampe um eine Vier-
teldrehung und tauschen Sie sie aus.
)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.
)
Schieben Sie sie nach außen, um
sie auszuhaken.
)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.
)
Drücken Sie nacheinander auf die Klam-
mernpaare A
, B
und C
, um die Lampenfas-
sung zu lösen und an sie heranzukommen.
Austausch der dritten
Bremsleuchte
)
Öffnen Sie den Kofferraum und ziehen Sie
die obere Dichtung ab.
)
Lösen Sie die beiden Muttern.
)
Drücken Sie auf die Gewindestifte, während
Sie die Leuchte von außen festhalten.
)
Klemmen Sie den Steckverbinder ab und
ziehen Sie den Schlauch der Scheiben-
waschanlage ab.
Page 193 of 352

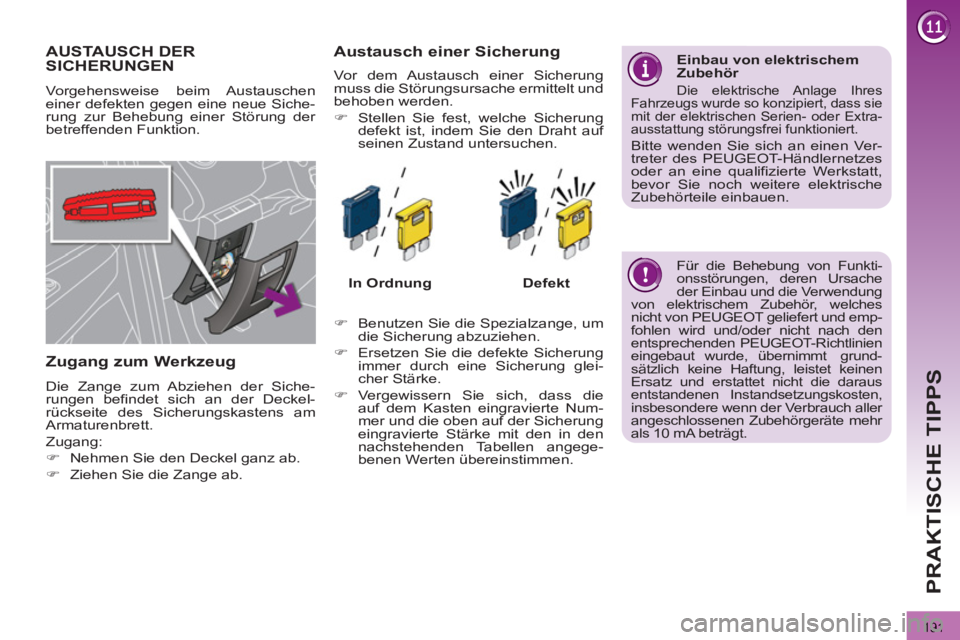

191
PRAKTISCHE TIPPS
AUSTAUSCH DER
SICHERUNGEN
Vorgehensweise beim Austauschen
einer defekten gegen eine neue Siche-
rung zur Behebung einer Störung der
betreffenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen befindet sich an der Deckel-
rückseite des Sicherungskastens am
Armaturenbrett.
Zugang:
)
Nehmen Sie den Deckel ganz ab.
)
Ziehen Sie die Zange ab.
Austausch einer Sicherung
In Ordnung
Defekt
)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.
)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.
)
Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass sie
mit der elektrischen Serien- oder Extra-
ausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver-
treter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Werkstatt,
bevor Sie noch weitere elektrische
Zubehörteile einbauen.
Für die Behebung von Funkti-
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör, welches
nicht von PEUGEOT geliefert und emp-
fohlen wird und/oder nicht nach den
entsprechenden PEUGEOT-Richtlinien
eingebaut wurde, übernimmt grund-
sätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr
als 10 mA beträgt.
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.
)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.
Page 194 of 352
192
PRAKTISCHE TIPPS

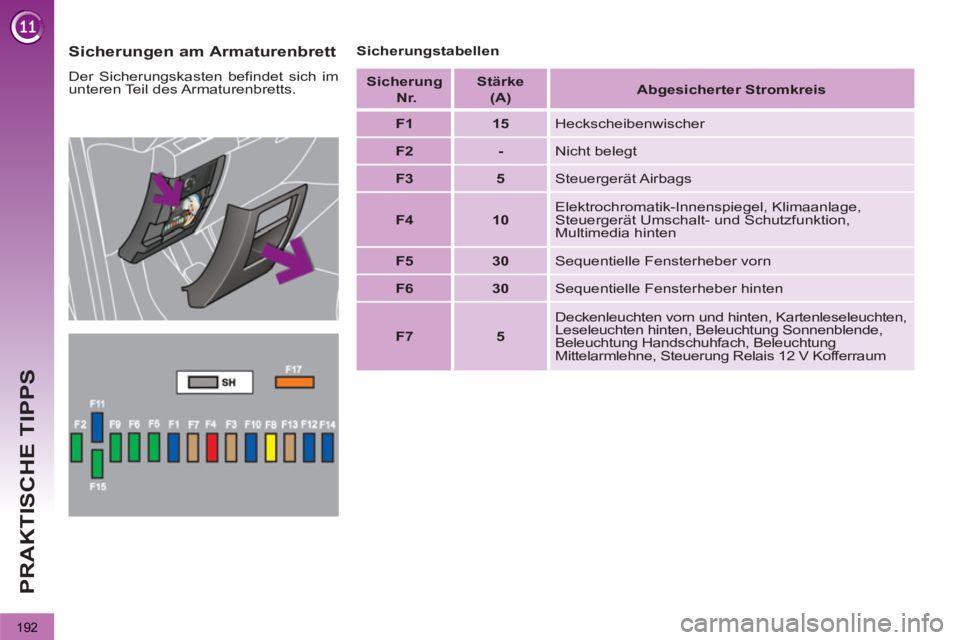

Sicherungen am Armaturenbrett
Der Sicherungskasten befindet sich im
unteren Teil des Armaturenbretts.
Sicherungstabellen
Sicherung
Nr.
Stärke
(A)
Abgesicherter Stromkreis
F1
15
Heckscheibenwischer
F2
-
Nicht belegt
F3
5
Steuergerät Airbags
F4
10
Elektrochromatik-Innenspiegel, Klimaanlage,
Steuergerät Umschalt- und Schutzfunktion,
Multimedia hinten
F5
30
Sequentielle Fensterheber vorn
F6
30
Sequentielle Fensterheber hinten
F7
5
Deckenleuchten vorn und hinten, Kartenleseleuchten,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum
Page 195 of 352

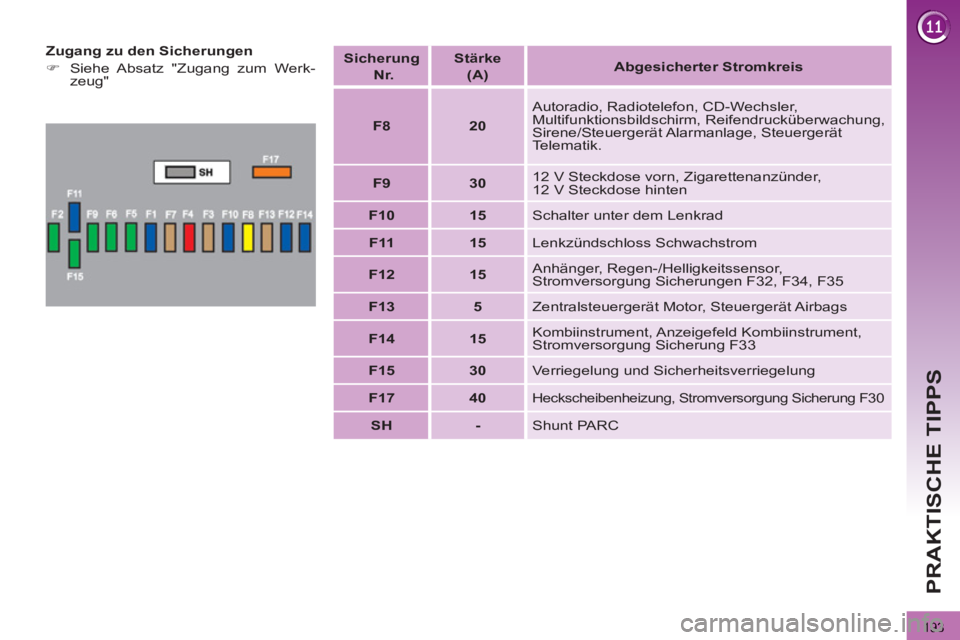

193
PRAKTISCHE TIPPS
Zugang zu den Sicherungen
)
Siehe Absatz "Zugang zum Werk-
zeug"
Sicherung
Nr.
Stärke
(A)
Abgesicherter Stromkreis
F8
20
Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung,
Sirene/Steuergerät Alarmanlage, Steuergerät
Telematik.
F9
30
12 V Steckdose vorn, Zigarettenanzünder,
12 V Steckdose hinten
F10
15
Schalter unter dem Lenkrad
F11
15
Lenkzündschloss Schwachstrom
F12
15
Anhänger, Regen-/Helligkeitssensor,
Stromversorgung Sicherungen F32, F34, F35
F13
5
Zentralsteuergerät Motor, Steuergerät Airbags
F14
15
Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33
F15
30
Verriegelung und Sicherheitsverriegelung
F17
40
Heckscheibenheizung, Stromversorgung Sicherung F30
SH
-
Shunt PARC
Page 196 of 352

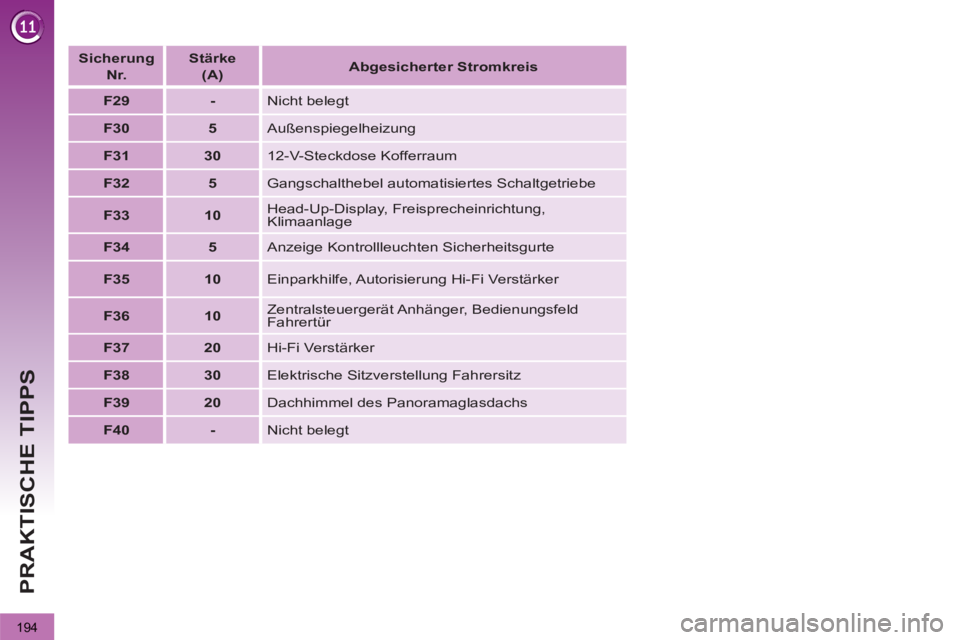

194
PRAKTISCHE TIPPS
Sicherung
Nr.
Stärke
(A)
Abgesicherter Stromkreis
F29
-
Nicht belegt
F30
5
Außenspiegelheizung
F31
30
12-V-Steckdose Kofferraum
F32
5
Gangschalthebel automatisiertes Schaltgetriebe
F33
10
Head-Up-Display, Freisprecheinrichtung,
Klimaanlage
F34
5
Anzeige Kontrollleuchten Sicherheitsgurte
F35
10
Einparkhilfe, Autorisierung Hi-Fi Verstärker
F36
10
Zentralsteuergerät Anhänger, Bedienungsfeld
Fahrertür
F37
20
Hi-Fi Verstärker
F38
30
Elektrische Sitzverstellung Fahrersitz
F39
20
Dachhimmel des Panoramaglasdachs
F40
-
Nicht belegt
Page 197 of 352

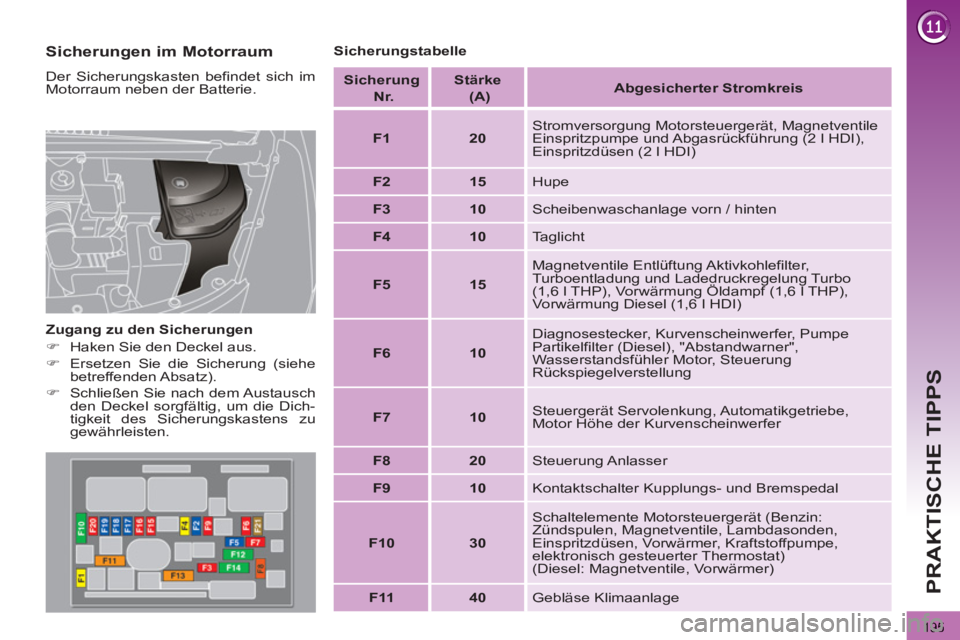

195
PRAKTISCHE TIPPS
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).
)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten.
Sicherungstabelle
Sicherung
Nr.
Stärke
(A)
Abgesicherter Stromkreis
F1
20
Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI),
Einspritzdüsen (2 l HDI)
F2
15
Hupe
F3
10
Scheibenwaschanlage vorn / hinten
F4
10
Taglicht
F5
15
Magnetventile Entlüftung Aktivkohlefilter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP), Vorwärmung Öldampf (1,6 l THP),
Vorwärmung Diesel (1,6 l HDI)
F6
10
Diagnosestecker, Kurvenscheinwerfer, Pumpe
Partikelfilter (Diesel), "Abstandwarner",
Wasserstandsfühler Motor, Steuerung
Rückspiegelverstellung
F7
10
Steuergerät Servolenkung, Automatikgetriebe,
Motor Höhe der Kurvenscheinwerfer
F8
20
Steuerung Anlasser
F9
10
Kontaktschalter Kupplungs- und Bremspedal
F10
30
Schaltelemente Motorsteuergerät (Benzin:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, Kraftstoffpumpe,
elektronisch gesteuerter Thermostat)
(Diesel: Magnetventile, Vorwärmer)
F11
40
Gebläse Klimaanlage
Page 198 of 352

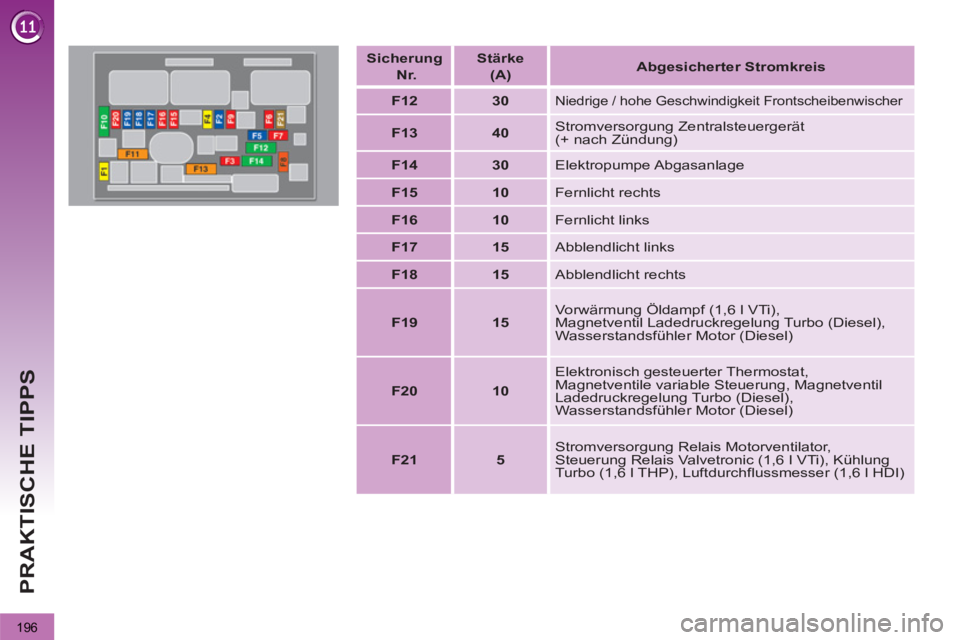

196
PRAKTISCHE TIPPS
Sicherung
Nr.
Stärke
(A)
Abgesicherter Stromkreis
F12
30
Niedrige / hohe Geschwindigkeit Frontscheibenwischer
F13
40
Stromversorgung Zentralsteuergerät
(+ nach Zündung)
F14
30
Elektropumpe Abgasanlage
F15
10
Fernlicht rechts
F16
10
Fernlicht links
F17
15
Abblendlicht links
F18
15
Abblendlicht rechts
F19
15
Vorwärmung Öldampf (1,6 l VTi),
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F20
10
Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung, Magnetventil
Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F21
5
Stromversorgung Relais Motorventilator,
Steuerung Relais Valvetronic (1,6 l VTi), Kühlung
Turbo (1,6 l THP), Luftdurchflussmesser (1,6 l HDI)
Page 199 of 352

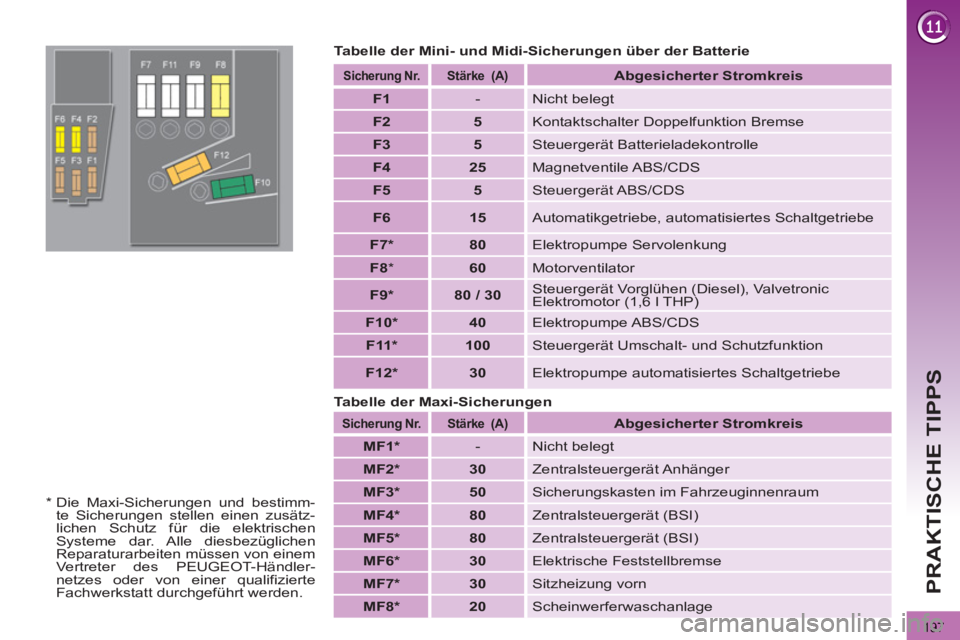

197
PRAKTISCHE TIPPS
Tabelle der Mini- und Midi-Sicherungen über der Batterie
Sicherung Nr.
Stärke (A)
Abgesicherter Stromkreis
F1
- Nicht belegt
F2
5
Kontaktschalter Doppelfunktion Bremse
F3
5
Steuergerät Batterieladekontrolle
F4
25
Magnetventile ABS/CDS
F5
5
Steuergerät ABS/CDS
F6
15
Automatikgetriebe, automatisiertes Schaltgetriebe
F7 *
80
Elektropumpe Servolenkung
F8
*
60
Motorventilator
F9 *
80 /
30
Steuergerät Vorglühen (Diesel), Valvetronic
Elektromotor (1,6 l THP)
F10 *
40
Elektropumpe ABS/CDS
F11 *
100
Steuergerät Umschalt- und Schutzfunktion
F12 *
30
Elektropumpe automatisiertes Schaltgetriebe
Sicherung Nr.
Stärke (A)
Abgesicherter Stromkreis
MF1 *
- Nicht belegt
MF2 *
30
Zentralsteuergerät Anhänger
MF3 *
50
Sicherungskasten im Fahrzeuginnenraum
MF4 *
80
Zentralsteuergerät (BSI)
MF5 *
80
Zentralsteuergerät (BSI)
MF6 *
30
Elektrische Feststellbremse
MF7 *
3
0
Sitzheizung vorn
MF8 *
20
Scheinwerferwaschanlage
Tabelle der Maxi-Sicherungen
*
Die Maxi-Sicherungen und bestimm-
te Sicherungen stellen einen zusätz-
lichen Schutz für die elektrischen
Systeme dar. Alle diesbezüglichen
Reparaturarbeiten müssen von einem
Vertreter des PEUGEOT-Händler-
netzes oder von einer qualifizierte
Fachwerkstatt durchgeführt werden.
Page 200 of 352
198
PRAKTISCHE TIPPS

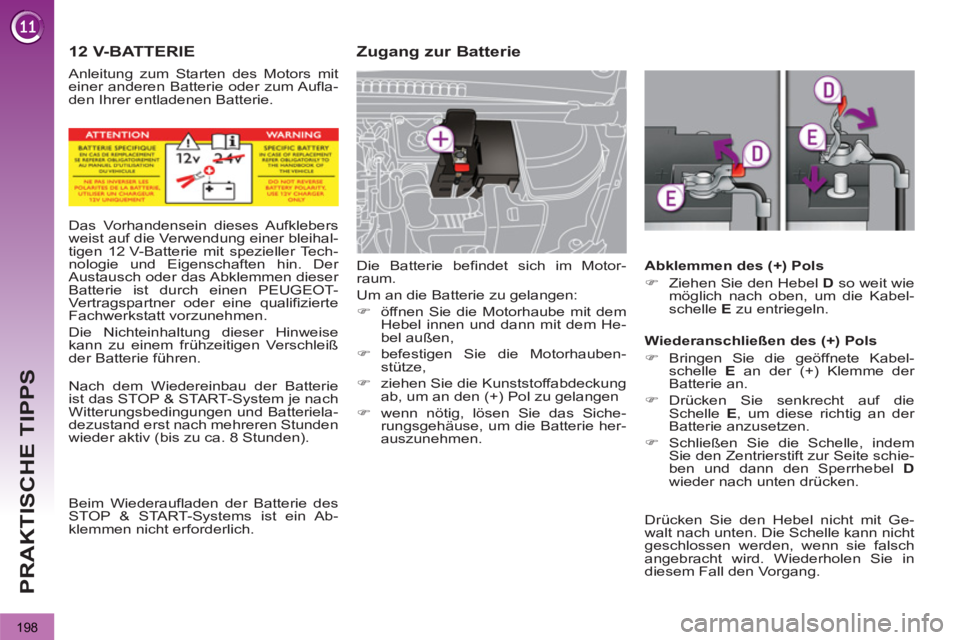

12 V-BATTERIE
Zugang zur Batterie
Die Batterie befindet sich im Motor-
raum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen,
)
befestigen Sie die Motorhauben-
stütze,
)
ziehen Sie die Kunststoffabdeckung
ab, um an den (+) Pol zu gelangen
)
wenn nötig, lösen Sie das Siche-
rungsgehäuse, um die Batterie her-
auszunehmen.
Das Vorhandensein dieses Aufklebers
weist auf die Verwendung einer bleihal-
tigen 12 V-Batterie mit spezieller Tech-
nologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser
Batterie ist durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise
kann zu einem frühzeitigen Verschleiß
der Batterie führen.
Nach dem Wiedereinbau der Batterie
ist das STOP & START-System je nach
Witterungsbedingungen und Batteriela-
dezustand erst nach mehreren Stunden
wieder aktiv (bis zu ca. 8 Stunden).
Beim Wiederaufladen der Batterie des
STOP & START-Systems ist ein Ab-
klemmen nicht erforderlich.
Anleitung zum Starten des Motors mit
einer anderen Batterie oder zum Aufla-
den Ihrer entladenen Batterie.
Abklemmen des (+) Pols
)
Ziehen Sie den Hebel D
so weit wie
möglich nach oben, um die Kabel-
schelle E
zu entriegeln.
Wiederanschließen des (+) Pols
)
Bringen Sie die geöffnete Kabel-
schelle E
an der (+) Klemme der
Batterie an.
)
Drücken Sie senkrecht auf die
Schelle E
, um diese richtig an der
Batterie anzusetzen.
)
Schließen Sie die Schelle, indem
Sie den Zentrierstift zur Seite schie-
ben und dann den Sperrhebel D
wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Ge-
walt nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
