PEUGEOT 3008 2012.5 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 3008, Model: PEUGEOT 3008 2012.5Pages: 352, PDF-Größe: 17.17 MB
Page 41 of 352
39
BE
T
Wenn Sie danach die Batterie
abklemmen möchten, verrie-
geln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten,
damit die Rückstellung auf null regis-
triert wird.

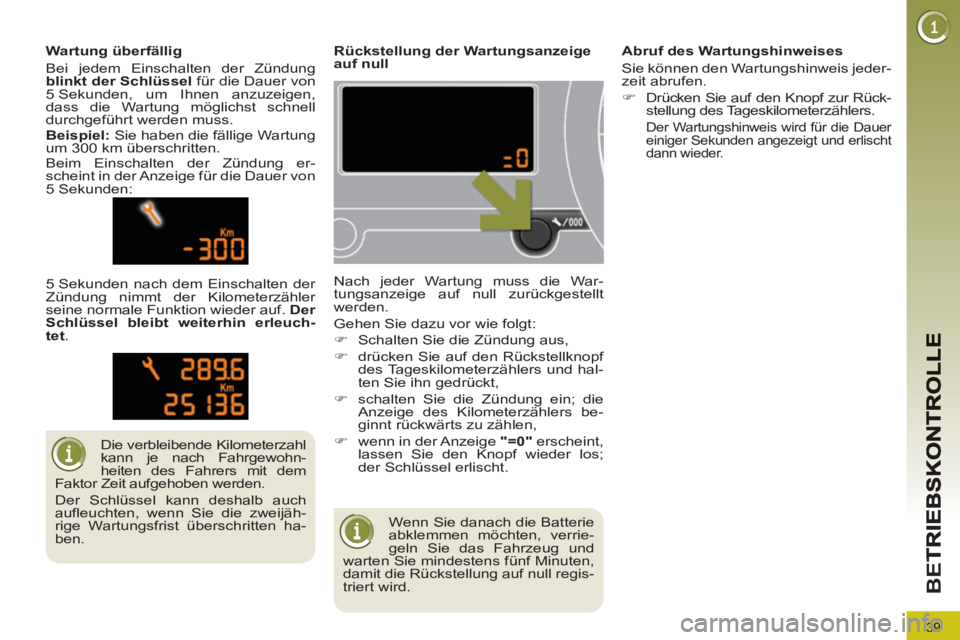

Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die War-
tungsanzeige auf null zurückgestellt
werden.
Gehen Sie dazu vor wie folgt:
)
Schalten Sie die Zündung aus,
)
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,
)
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,
)
wenn in der Anzeige "=0"
erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Die verbleibende Kilometerzahl
kann je nach Fahrgewohn-
heiten des Fahrers mit dem
Faktor Zeit aufgehoben werden.
Der Schlüssel kann deshalb auch
aufleuchten, wenn Sie die zweijäh-
rige Wartungsfrist überschritten ha-
ben.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel
für die Dauer von
5 Sekunden, um Ihnen anzuzeigen,
dass die Wartung möglichst schnell
durchgeführt werden muss.
Beispiel:
Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuch-
tet
.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jeder-
zeit abrufen.
)
Drücken Sie auf den Knopf zur Rück-
stellung des Tageskilometerzählers.
Der Wartungshinweis wird für die Dauer
einiger Sekunden angezeigt und erlischt
dann wieder.

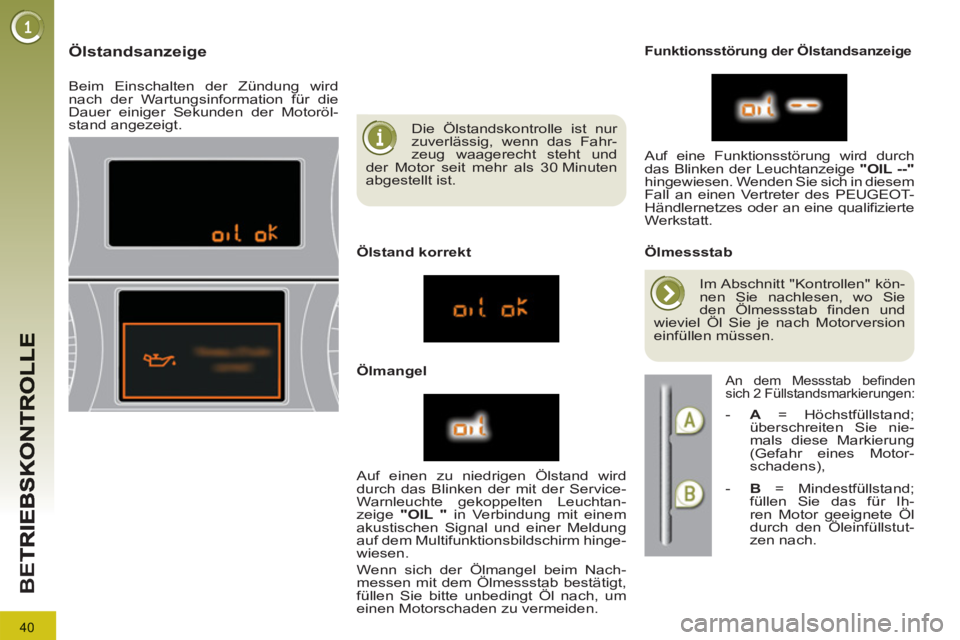

Page 42 of 352
40
BE
T
Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahr-
zeug waagerecht steht und
der Motor seit mehr als 30 Minuten
abgestellt ist.
Ölstandsanzeige
Ölstand korrekt
Ölmangel
Funktionsstörung der Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL
"
in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden. Auf eine Funktionsstörung wird durch
das Blinken der Leuchtanzeige "OIL --"
hingewiesen. Wenden Sie sich in diesem
Fall an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Werkstatt.
Im Abschnitt "Kontrollen" kön-
nen Sie nachlesen, wo Sie
den Ölmessstab finden und
wieviel Öl Sie je nach Motorversion
einfüllen müssen.
An dem Messstab befinden
sich 2 Füllstandsmarkierungen:
- A
= Höchstfüllstand;
überschreiten Sie nie-
mals diese Markierung
(Gefahr eines Motor-
schadens),
- B
= Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.

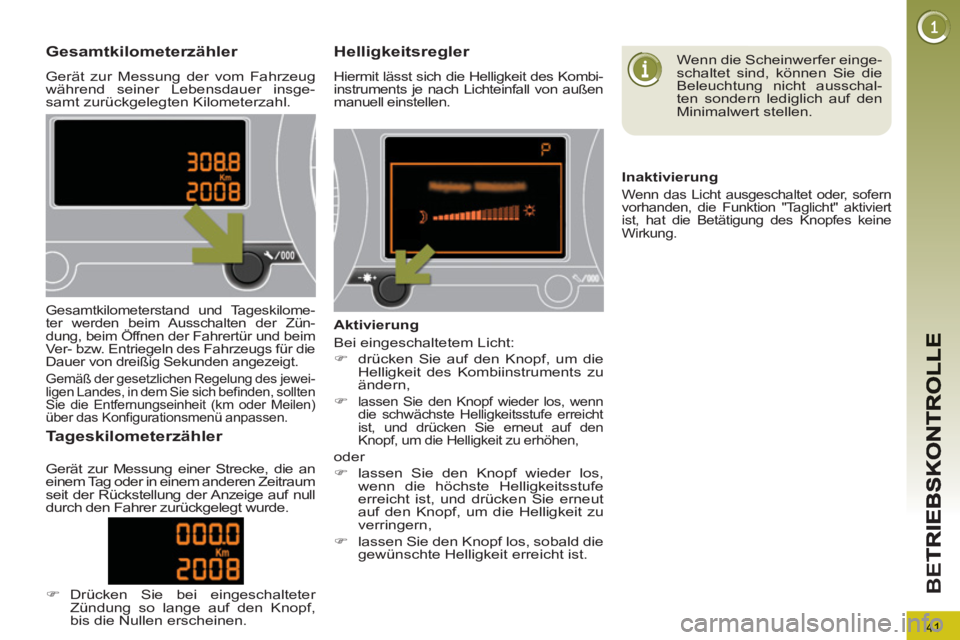

Page 43 of 352
41
BE
T
Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl.
Helligkeitsregler
Hiermit lässt sich die Helligkeit des Kombi-
instruments je nach Lichteinfall von außen
manuell einstellen.
Gesamtkilometerstand und Tageskilome-
ter werden beim Ausschalten der Zün-
dung, beim Öffnen der Fahrertür und beim
Ver- bzw. Entriegeln des Fahrzeugs für die
Dauer von dreißig Sekunden angezeigt.
Gemäß der gesetzlichen Regelung des jewei-
ligen Landes, in dem Sie sich befinden, sollten
Sie die Entfernungseinheit (km oder Meilen)
über das Konfigurationsmenü anpassen.
Tageskilometerzähler
Aktivierung
Bei eingeschaltetem Licht:
)
drücken Sie auf den Knopf, um die
Helligkeit des Kombiinstruments zu
ändern,
)
lassen Sie den Knopf wieder los, wenn
die schwächste Helligkeitsstufe erreicht
ist, und drücken Sie erneut auf den
Knopf, um die Helligkeit zu erhöhen,
oder
)
lassen Sie den Knopf wieder los,
wenn die höchste Helligkeitsstufe
erreicht ist, und drücken Sie erneut
auf den Knopf, um die Helligkeit zu
verringern,
)
lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Wenn die Scheinwerfer einge-
schaltet sind, können Sie die
Beleuchtung nicht ausschal-
ten sondern lediglich auf den
Minimalwert stellen.
Inaktivierung
Wenn das Licht ausgeschaltet oder, sofern
vorhanden, die Funktion "Taglicht" aktiviert
ist, hat die Betätigung des Knopfes keine
Wirkung.
Gerät zur Messung einer Strecke, die an
einem Tag oder in einem anderen Zeitraum
seit der Rückstellung der Anzeige auf null
durch den Fahrer zurückgelegt wurde.
)
Drücken Sie bei eingeschalteter
Zündung so lange auf den Knopf,
bis die Nullen erscheinen.

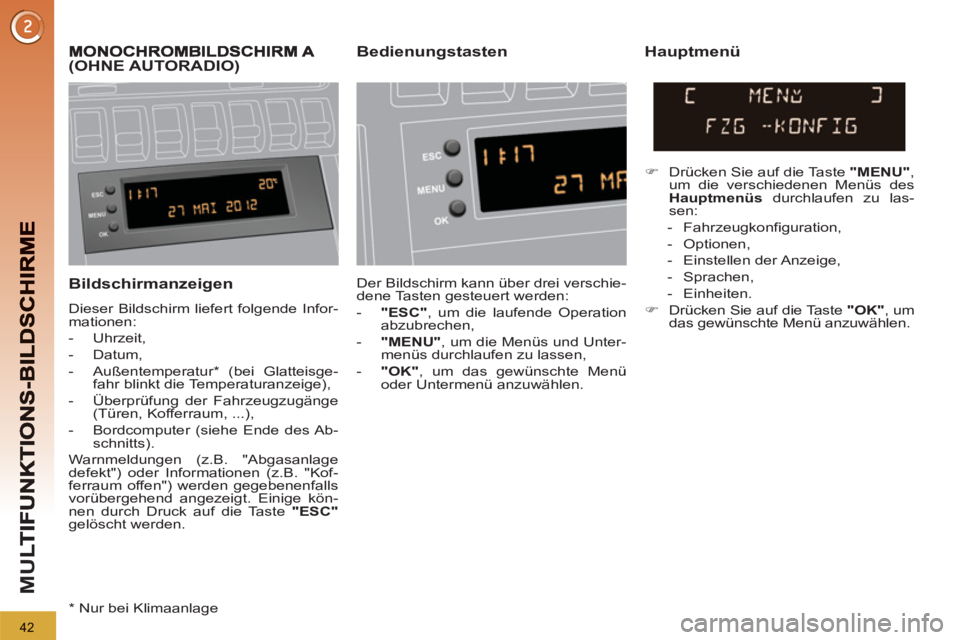

Page 44 of 352
42
M
U
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisge-
fahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des Ab-
schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "ESC"
gelöscht werden.
(OHNE AUTORADIO)Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC"
, um die laufende Operation
abzubrechen,
- "MENU"
, um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK"
, um das gewünschte Menü
oder Untermenü anzuwählen.
)
Drücken Sie auf die Taste "MENU"
,
um die verschiedenen Menüs des
Hauptmenüs
durchlaufen zu las-
sen:
- Fahrzeugkonfiguration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen.
*
Nur bei Klimaanlage

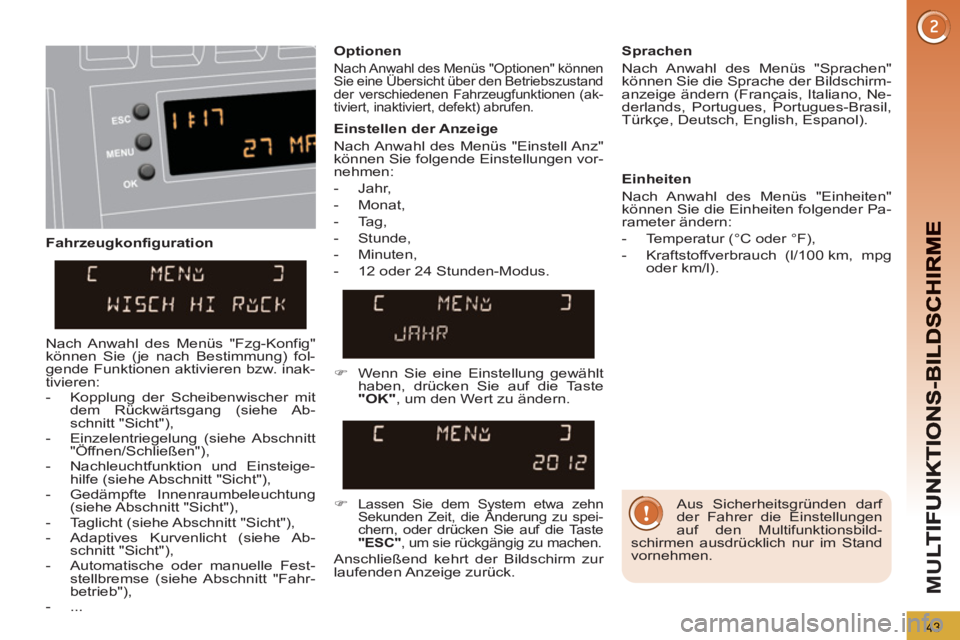

Page 45 of 352
43
M
U
Fahrzeugkonfiguration
Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (ak-
tiviert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano, Ne-
derlands, Portugues, Portugues-Brasil,
Türkçe, Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
.
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"OK"
, um den Wert zu ändern.
)
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu spei-
chern, oder drücken Sie auf die Taste
"ESC"
, um sie rückgängig zu machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
Nach Anwahl des Menüs "Fzg-Konfig"
können Sie (je nach Bestimmung) fol-
gende Funktionen aktivieren bzw. inak-
tivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einsteige-
hilfe (siehe Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),
- Automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb"),
- ...
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.

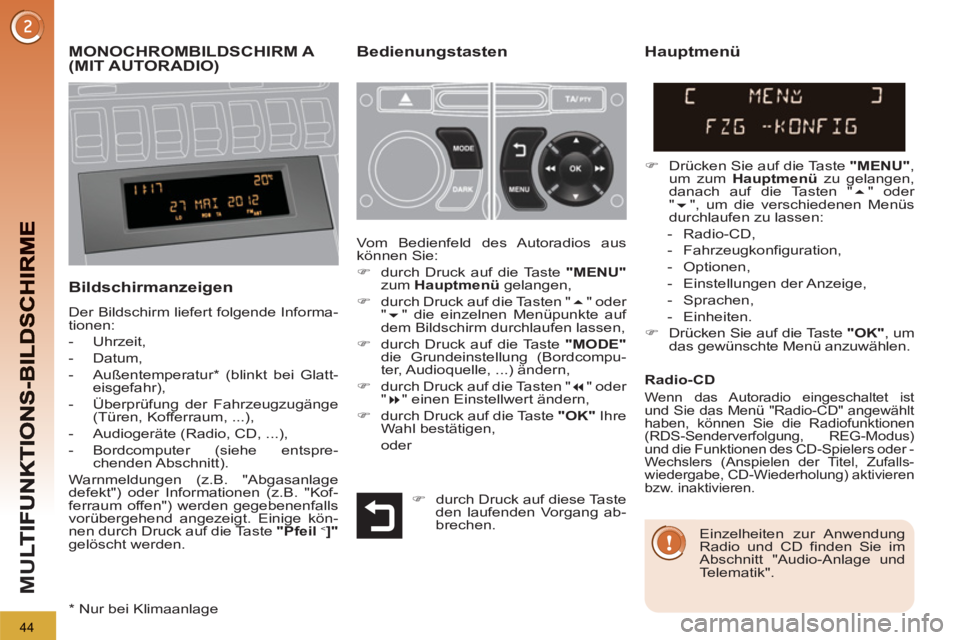

Page 46 of 352
44
M
U
MONOCHROMBILDSCHIRM A (MIT AUTORADIO)Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt-
eisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe entspre-
chenden Abschnitt).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "Pfeil
<
]"
gelöscht werden.
Hauptmenü
)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü
zu gelangen,
danach auf die Tasten "
" oder
"
", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- Fahrzeugkonfiguration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen. Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Druck auf die Taste "MENU"
zum Hauptmenü
gelangen,
)
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
)
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Druck auf die Taste "OK"
Ihre
Wahl bestätigen,
oder
Radio-CD
Wenn das Autoradio eingeschaltet ist
und Sie das Menü "Radio-CD" angewählt
haben, können Sie die Radiofunktionen
(RDS-Senderverfolgung, REG-Modus)
und die Funktionen des CD-Spielers oder -
Wechslers (Anspielen der Titel, Zufalls-
wiedergabe, CD-Wiederholung) aktivieren
bzw. inaktivieren.
Einzelheiten zur Anwendung
Radio und CD finden Sie im
Abschnitt "Audio-Anlage und
Telematik".
*
Nur bei Klimaanlage
)
durch Druck auf diese Taste
den laufenden Vorgang ab-
brechen.

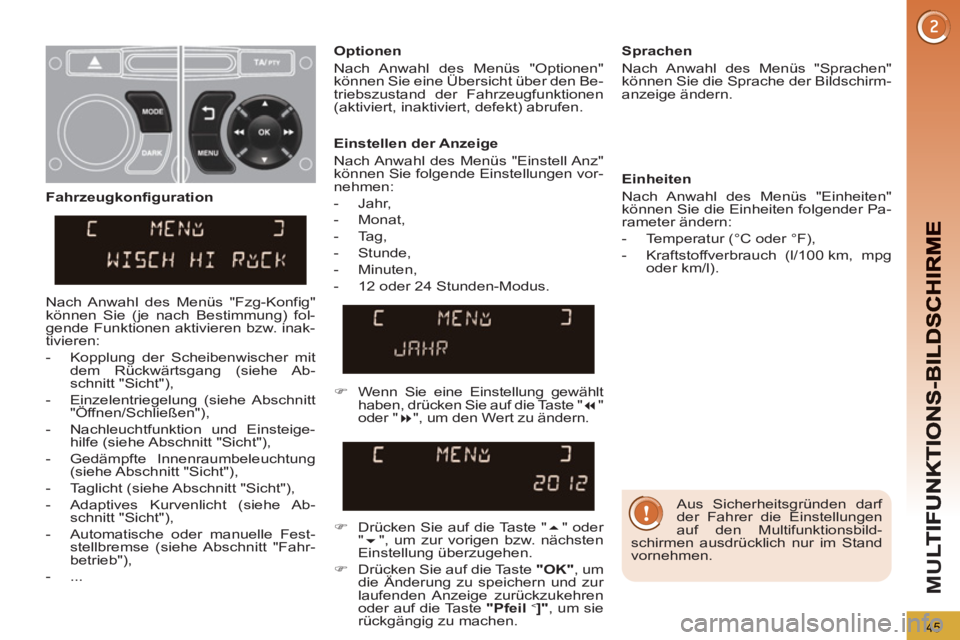

Page 47 of 352
45
M
U
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern.
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste "
"
oder "
", um den Wert zu ändern.
)
Drücken Sie auf die Taste "
" oder
"
", um zur vorigen bzw. nächsten
Einstellung überzugehen.
)
Drücken Sie auf die Taste "OK"
, um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "Pfeil
<
]"
, um sie
rückgängig zu machen.
Fahrzeugkonfiguration
Nach Anwahl des Menüs "Fzg-Konfig"
können Sie (je nach Bestimmung) fol-
gende Funktionen aktivieren bzw. inak-
tivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einsteige-
hilfe (siehe Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),
- Automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb"),
- ...
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
Page 48 of 352
46
M
U

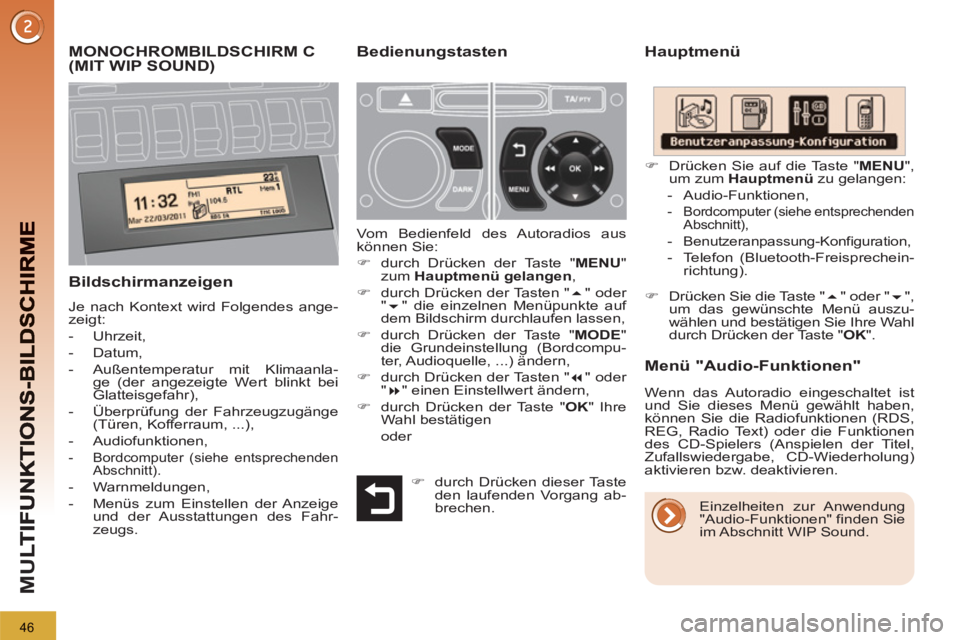

MONOCHROMBILDSCHIRM C(MIT WIP SOUND)
Hauptmenü
Bildschirmanzeigen
Je nach Kontext wird Folgendes ange-
zeigt:
- Uhrzeit,
- Datum,
- Außentemperatur mit Klimaanla-
ge (der angezeigte Wert blinkt bei
Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiofunktionen,
- Bordcomputer (siehe entsprechenden
Abschnitt).
- Warnmeldungen,
- Menüs zum Einstellen der Anzeige
und der Ausstattungen des Fahr-
zeugs.
Menü "Audio-Funktionen"
Bedienungstasten
Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Drücken der Taste " MENU
"
zum Hauptmenü gelangen
,
)
durch Drücken der Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Drücken der Taste " MODE
"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
)
durch Drücken der Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Drücken der Taste " OK
" Ihre
Wahl bestätigen
oder
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü
zu gelangen:
- Audio-Funktionen,
- Bordcomputer (siehe entsprechenden
Abschnitt),
- Benutzeranpassung-Konfiguration,
- Telefon (Bluetooth-Freisprechein-
richtung).
Einzelheiten zur Anwendung
"Audio-Funktionen" finden Sie
im Abschnitt WIP Sound.
)
Drücken Sie die Taste "
" oder "
",
um das gewünschte Menü auszu-
wählen und bestätigen Sie Ihre Wahl
durch Drücken der Taste " OK
".
Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü gewählt haben,
können Sie die Radiofunktionen (RDS,
REG, Radio Text) oder die Funktionen
des CD-Spielers (Anspielen der Titel,
Zufallswiedergabe, CD-Wiederholung)
aktivieren bzw. deaktivieren.
)
durch Drücken dieser Taste
den laufenden Vorgang ab-
brechen.
Page 49 of 352
47
M
U

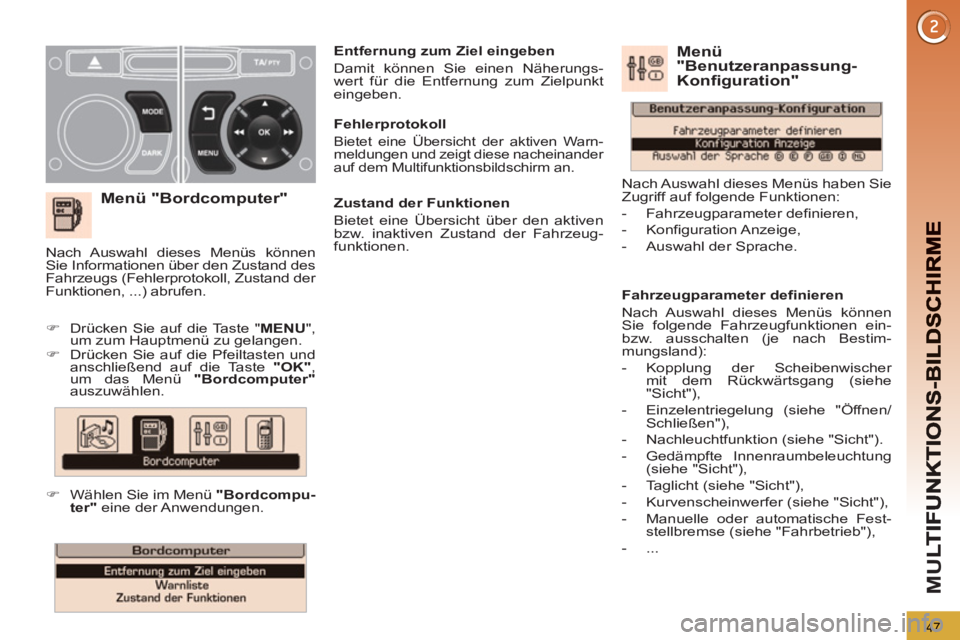

Menü "Bordcomputer"
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü zu gelangen.
)
Drücken Sie auf die Pfeiltasten und
anschließend auf die Taste "OK"
,
um das Menü "Bordcomputer"
auszuwählen.
)
Wählen Sie im Menü "Bordcompu-
ter"
eine der Anwendungen.
Entfernung zum Ziel eingeben
Damit können Sie einen Näherungs-
wert für die Entfernung zum Zielpunkt
eingeben.
Nach Auswahl dieses Menüs können
Sie Informationen über den Zustand des
Fahrzeugs (Fehlerprotokoll, Zustand der
Funktionen, ...) abrufen.
Fahrzeugparameter definieren
Nach Auswahl dieses Menüs können
Sie folgende Fahrzeugfunktionen ein-
bzw. ausschalten (je nach Bestim-
mungsland):
- Kopplung der Scheibenwischer
mit dem Rückwärtsgang (siehe
"Sicht"),
- Einzelentriegelung (siehe "Öffnen/
Schließen"),
- Nachleuchtfunktion (siehe "Sicht").
- Gedämpfte Innenraumbeleuchtung
(siehe "Sicht"),
- Taglicht (siehe "Sicht"),
- Kurvenscheinwerfer (siehe "Sicht"),
- Manuelle oder automatische Fest-
stellbremse (siehe "Fahrbetrieb"),
- ...
Menü"Benutzeranpassung-Konfiguration"
Nach Auswahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- Fahrzeugparameter definieren,
- Konfiguration Anzeige,
- Auswahl der Sprache.
Fehlerprotokoll
Bietet eine Übersicht der aktiven Warn-
meldungen und zeigt diese nacheinander
auf dem Multifunktionsbildschirm an.
Zustand der Funktionen
Bietet eine Übersicht über den aktiven
bzw. inaktiven Zustand der Fahrzeug-
funktionen.
Page 50 of 352
48
M
U
Anzeige konfigurieren
Nach Auswahl dieses Menüs können
Sie folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Sprache wählen
Wenn Sie dieses Menü auswählen,
können Sie die Anzeigesprache auf
dem Bildschirm ändern.

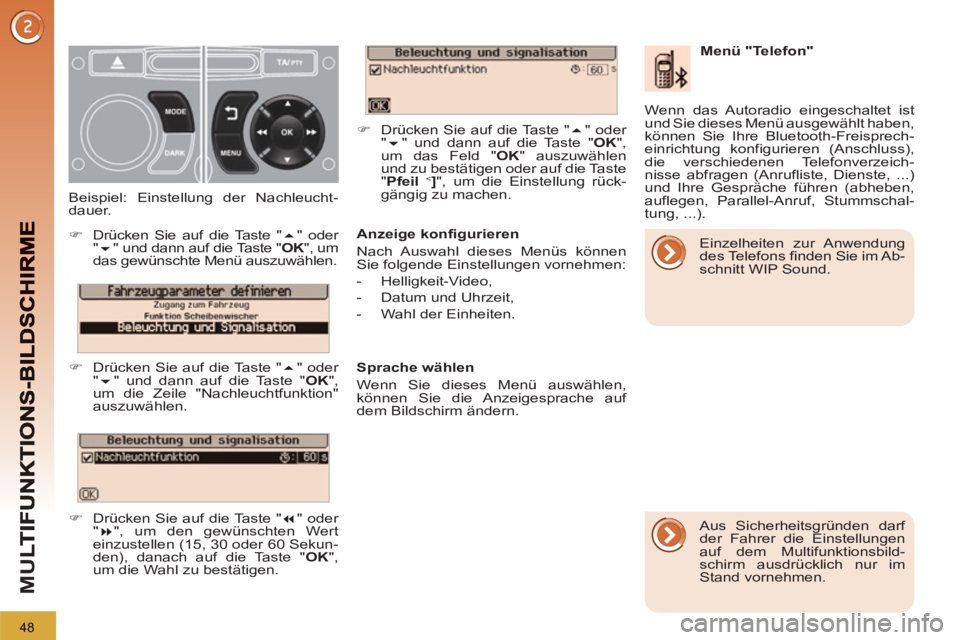

Beispiel: Einstellung der Nachleucht-
dauer.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das gewünschte Menü auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um die Zeile "Nachleuchtfunktion"
auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
", um den gewünschten Wert
einzustellen (15, 30 oder 60 Sekun-
den), danach auf die Taste " OK
",
um die Wahl zu bestätigen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um das Feld " OK
" auszuwählen
und zu bestätigen oder auf die Taste
" Pfeil
<
]
", um die Einstellung rück-
gängig zu machen.
Menü "Telefon"
Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü ausgewählt haben,
können Sie Ihre Bluetooth-Freisprech-
einrichtung konfigurieren (Anschluss),
die verschiedenen Telefonverzeich-
nisse abfragen (Anrufliste, Dienste, ...)
und Ihre Gespräche führen (abheben,
auflegen, Parallel-Anruf, Stummschal-
tung, ...).
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf dem Multifunktionsbild-
schirm ausdrücklich nur im
Stand vornehmen.
Einzelheiten zur Anwendung
des Telefons finden Sie im Ab-
schnitt WIP Sound.
