PEUGEOT 3008 2012 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 3008, Model: PEUGEOT 3008 2012Pages: 328, PDF Size: 67.72 MB
Page 211 of 328
209
CARACTERÍSTICAS TÉCNICAS

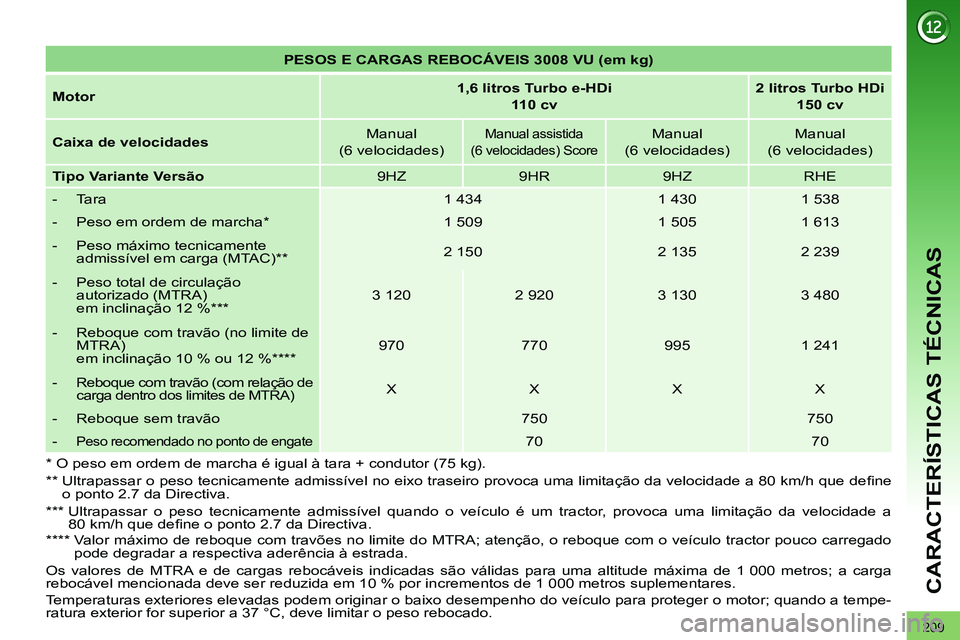

PESOS E CARGAS REBOCÁVEIS 3008 VU (em kg)
Motor
1,6 litros Turbo e-HDi
110 cv
2 litros Turbo HDi
150 cv
Caixa de velocidades
Manual
(6 velocidades)
Manual assistida
(6 velocidades) Score
Manual
(6 velocidades)
Manual
(6 velocidades)
Tipo Variante Versão
9HZ
9HR
9HZ
RHE
- Tara
1 434
1 430
1 538
- Peso em ordem de marcha *
1 509
1 505
1 613
- Peso máximo tecnicamente
admissível em carga (MTAC) **
2 150
2 135
2 239
- Peso total de circulação
autorizado (MTRA)
em inclinação 12 % ***
3 120
2 920
3 130
3 480
- Reboque com travão (no limite de
MTRA)
em inclinação 10 % ou 12 % ****
970
770
995
1 241
-
Reboque com travão (com relação de
carga dentro dos limites de MTRA)
X
X
X
X
- Reboque sem travão
750
750
-
Peso recomendado no ponto de engate
70
70
* O peso em ordem de marcha é igual à tara + condutor (75 kg).
**
Ultrapassar o peso tecnicamente admissível no eixo traseiro provoca uma limitação da velocidade a 80 km/h que defi ne
o ponto 2.7 da Directiva.
***
Ultrapassar o peso tecnicamente admissível quando o veículo é um tractor, provoca uma limitação da velocidade a
80 km/h que defi ne o ponto 2.7 da Directiva.
****
Valor máximo de reboque com travões no limite do MTRA; atenção, o reboque com o veículo tractor pouco carregado
pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1 000 metros; a carga
rebocável mencionada deve ser reduzida em 10 % por incrementos de 1 000 metros suplementares.
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a tempe-
ratura exterior for superior a 37 °C, deve limitar o peso rebocado.
Page 212 of 328
210
CARACTERÍSTICAS TÉCNICAS
DIMENSÕES (EM MM)
Page 213 of 328
211
CARACTERÍSTICAS TÉCNICAS

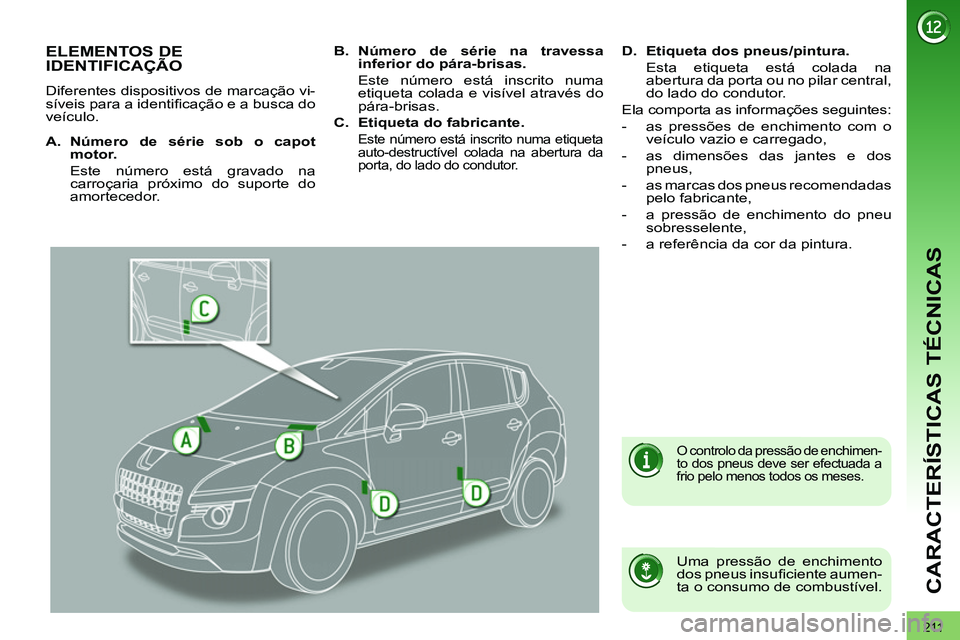

ELEMENTOS DE
IDENTIFICAÇÃO
Diferentes dispositivos de marcação vi-
síveis para a identifi cação e a busca do
veículo.
Uma pressão de enchimento
dos pneus insufi ciente aumen-
ta o consumo de combustível.
O controlo da pressão de enchimen-
to dos pneus deve ser efectuada a
frio pelo menos todos os meses.
A.
Número de série sob o capot
motor.
Este número está gravado na
carroçaria próximo do suporte do
amortecedor.
B.
Número de série na travessa
inferior do pára-brisas.
Este número está inscrito numa
etiqueta colada e visível através do
pára-brisas.
C.
Etiqueta do fabricante.
Este número está inscrito numa etiqueta
auto-destructível colada na abertura da
porta, do lado do condutor.
D.
Etiqueta dos pneus/pintura.
Esta etiqueta está colada na
abertura da porta ou no pilar central,
do lado do condutor.
Ela comporta as informações seguintes:
- as pressões de enchimento com o
veículo vazio e carregado,
- as dimensões das jantes e dos
pneus,
- as marcas dos pneus recomendadas
pelo fabricante,
- a pressão de enchimento do pneu
sobresselente,
- a referência da cor da pintura.
Page 214 of 328
212
CARACTERÍSTICAS TÉCNICAS
Page 215 of 328
213
CHAMADA DE EMERGÊNCIA OU DE ASSISTÊNCIA
Page 216 of 328
214

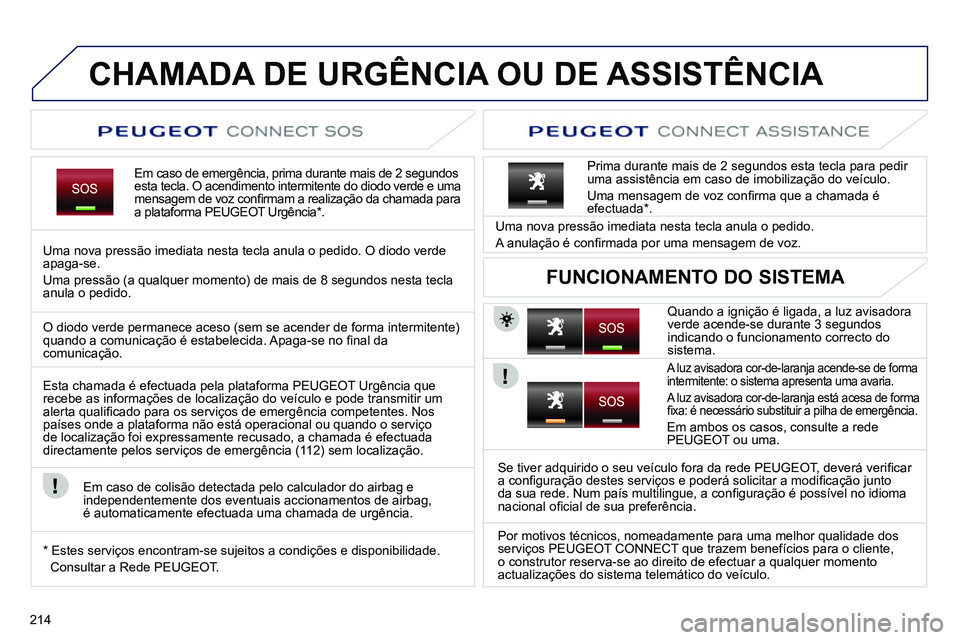

CHAMADA DE URGÊNCIA OU DE ASSISTÊNCIA
Em caso de emergência, prima durante mais de 2 segundos
esta tecla. O acendimento intermitente do diodo verde e uma
mensagem de voz confi rmam a realização da chamada para
a plataforma PEUGEOT Urgência * .
Uma nova pressão imediata nesta tecla anula o pedido. O diodo verde
apaga-se.
Uma pressão (a qualquer momento) de mais de 8 segundos nesta tecla
anula o pedido.
Quando a ignição é ligada, a luz avisadora
verde acende-se durante 3 segundos
indicando o funcionamento correcto do
sistema.
Uma nova pressão imediata nesta tecla anula o pedido.
A anulação é confi rmada por uma mensagem de voz.
Prima durante mais de 2 segundos esta tecla para pedir
uma assistência em caso de imobilização do veículo.
Uma mensagem de voz confi rma que a chamada é
efectuada * .
FUNCIONAMENTO DO SISTEMA
O diodo verde permanece aceso (sem se acender de forma intermitente)
quando a comunicação é estabelecida. Apaga-se no fi nal da
comunicação.
Esta chamada é efectuada pela plataforma PEUGEOT Urgência que
recebe as informações de localização do veículo e pode transmitir um
alerta qualifi cado para os serviços de emergência competentes. Nos
países onde a plataforma não está operacional ou quando o serviço
de localização foi expressamente recusado, a chamada é efectuada
directamente pelos serviços de emergência (112) sem localização.
Em caso de colisão detectada pelo calculador do airbag e
independentemente dos eventuais accionamentos de airbag,
é automaticamente efectuada uma chamada de urgência.
* Estes serviços encontram-se sujeitos a condições e disponibilidade.
Consultar a Rede PEUGEOT.
A luz avisadora cor-de-laranja acende-se de forma
intermitente: o sistema apresenta uma avaria.
A luz avisadora cor-de-laranja está acesa de forma
fi xa: é necessário substituir a pilha de emergência.
Em ambos os casos, consulte a rede
PEUGEOT ou uma.
Se tiver adquirido o seu veículo fora da rede PEUGEOT, deverá verifi car
a confi guração destes serviços e poderá solicitar a modifi cação junto
da sua rede. Num país multilingue, a confi guração é possível no idioma
nacional ofi cial de sua preferência.
Por motivos técnicos, nomeadamente para uma melhor qualidade dos
serviços PEUGEOT CONNECT que trazem benefícios para o cliente,
o construtor reserva-se ao direito de efectuar a qualquer momento
actualizações do sistema telemático do veículo.
Page 217 of 328
215
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

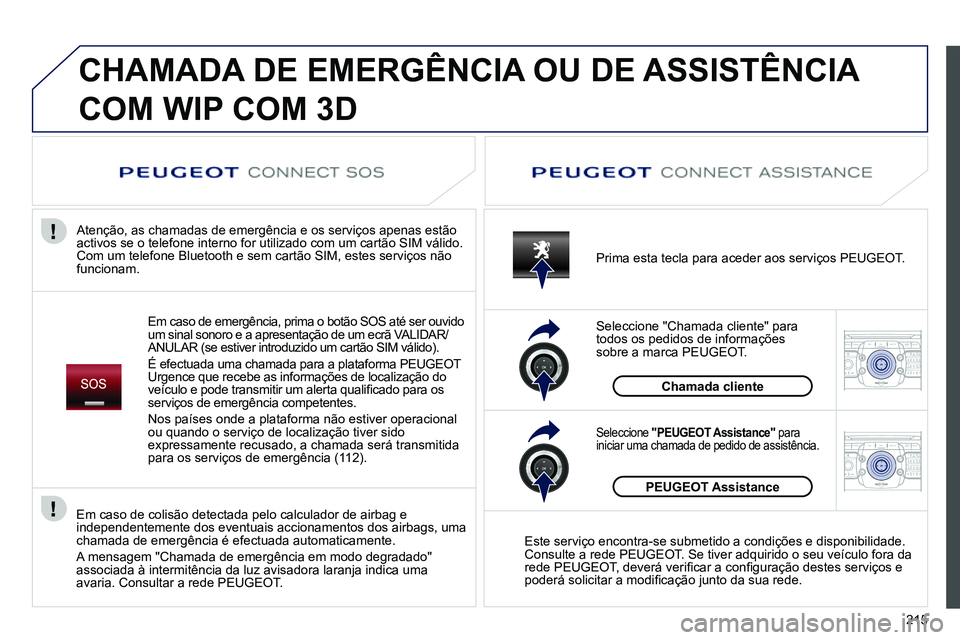

CHAMADA DE EMERGÊNCIA OU DE ASSISTÊNCIA
COM WIP COM 3D
Em caso de emergência, prima o botão SOS até ser ouvido
um sinal sonoro e a apresentação de um ecrã VALIDAR/
ANULAR (se estiver introduzido um cartão SIM válido).
É efectuada uma chamada para a plataforma PEUGEOT
Urgence que recebe as informações de localização do
veículo e pode transmitir um alerta qualifi cado para os
serviços de emergência competentes.
Nos países onde a plataforma não estiver operacional
ou quando o serviço de localização tiver sido
expressamente recusado, a chamada será transmitida
para os serviços de emergência (112).
Atenção, as chamadas de emergência e os serviços apenas estão
activos se o telefone interno for utilizado com um cartão SIM válido.
Com um telefone Bluetooth e sem cartão SIM, estes serviços não
funcionam.
Prima esta tecla para aceder aos serviços PEUGEOT .
Chamada cliente
Seleccione "Chamada cliente" para
todos os pedidos de informações
sobre a marca PEUGEOT .
Seleccione "PEUGEOT Assistance"
para
iniciar uma chamada de pedido de assistência.
PEUGEOT Assistance
Este serviço encontra-se submetido a condições e disponibilidade.
Consulte a rede PEUGEOT. Se tiver adquirido o seu veículo fora da
rede PEUGEOT, deverá verifi car a confi guração destes serviços e
poderá solicitar a modifi cação junto da sua rede.
Em caso de colisão detectada pelo calculador de airbag e
independentemente dos eventuais accionamentos dos airbags, uma
chamada de emergência é efectuada automaticamente.
A mensagem "Chamada de emergência em modo degradado"
associada à intermitência da luz avisadora laranja indica uma
avaria. Consultar a rede PEUGEOT.
Page 218 of 328
216
Page 219 of 328
217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

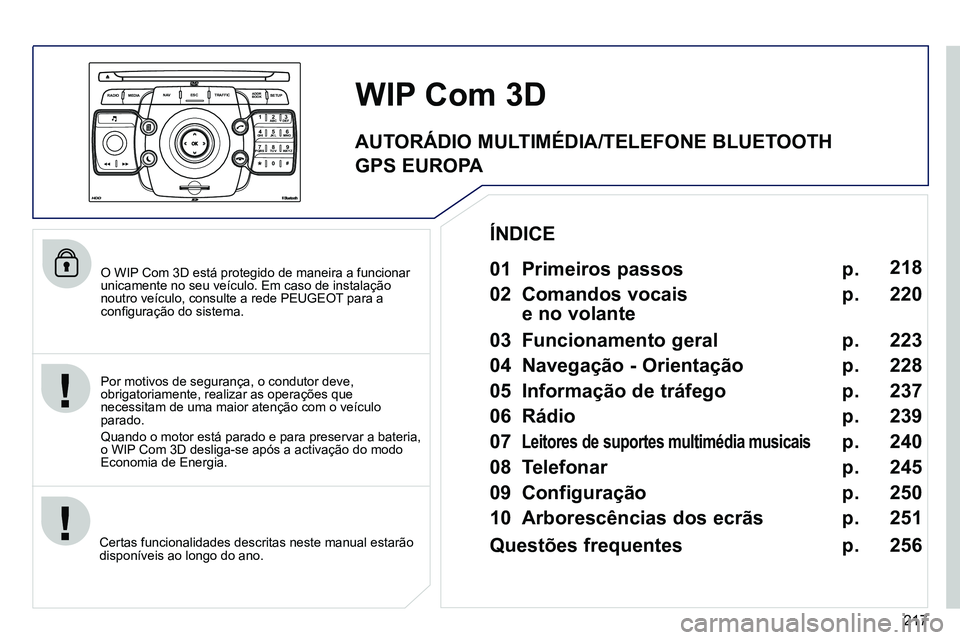

O WIP Com 3D está protegido de maneira a funcionar
unicamente no seu veículo. Em caso de instalação
noutro veículo, consulte a rede PEUGEOT para a
confi guração do sistema.
Certas funcionalidades descritas neste manual estarão
disponíveis ao longo do ano.
WIP Com 3D
Por motivos de segurança, o condutor deve,
obrigatoriamente, realizar as operações que
necessitam de uma maior atenção com o veículo
parado.
Quando o motor está parado e para preservar a bateria,
o WIP Com 3D desliga-se após a activação do modo
Economia de Energia.
01 Primeiros passos
02 Comandos vocais
e no volante
03 Funcionamento geral
04 Navegação - Orientação
05 Informação de tráfego
06 Rádio
07
Leitores de suportes multimédia musicais
08 Telefonar
09 Configuração
10 Arborescências dos ecrãs p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
218
220
223
228
237
239
240
245
250
251
ÍNDICE
Questões frequentes p.
256
AUTORÁDIO MULTIMÉDIA/TELEFONE BLUETOOTH
GPS EUROPA
Page 220 of 328
218

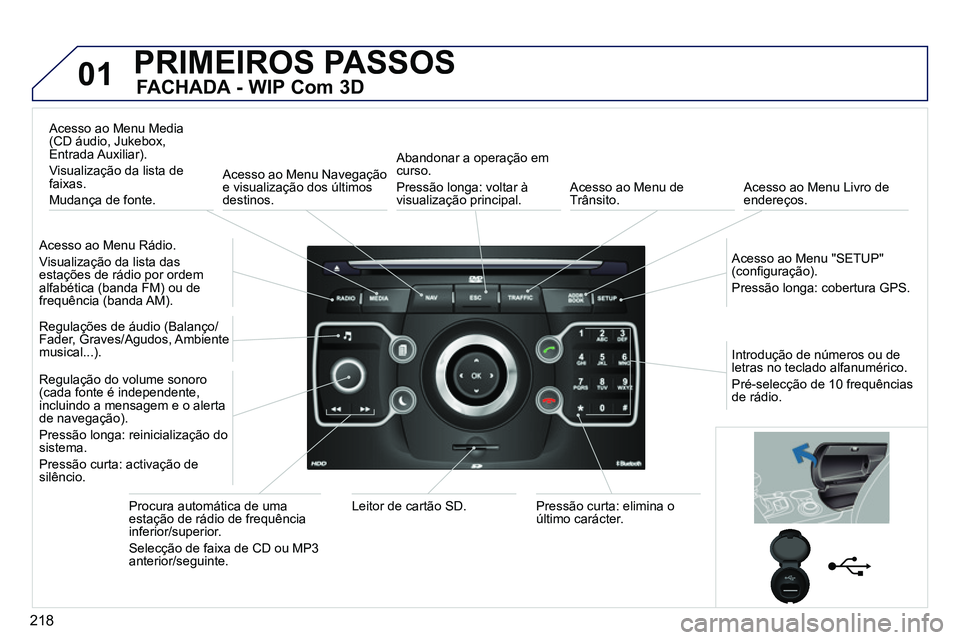

01 PRIMEIROS PASSOS
FACHADA - WIP Com 3D
Acesso ao Menu Rádio.
Visualização da lista das
estações de rádio por ordem
alfabética (banda FM) ou de
frequência (banda AM).
Acesso ao Menu Media
(CD áudio, Jukebox,
Entrada Auxiliar).
Visualização da lista de
faixas.
Mudança de fonte.
Acesso ao Menu Navegação
e visualização dos últimos
destinos.
Abandonar a operação em
curso.
Pressão longa: voltar à
visualização principal.
Acesso ao Menu de
Trânsito.
Acesso ao Menu Livro de
endereços.
Acesso ao Menu "SETUP"
(confi guração).
Pressão longa: cobertura GPS.
Regulações de áudio (Balanço/
Fader, Graves/Agudos, Ambiente
musical...).
Regulação do volume sonoro
(cada fonte é independente,
incluindo a mensagem e o alerta
de navegação).
Pressão longa: reinicialização do
sistema.
Pressão curta: activação de
silêncio.
Procura automática de uma
estação de rádio de frequência
inferior/superior.
Selecção de faixa de CD ou MP3
anterior/seguinte.
Leitor de cartão SD.
Pressão curta: elimina o
último carácter.
Introdução de números ou de
letras no teclado alfanumérico.
Pré-selecção de 10 frequências
de rádio.
