PEUGEOT 3008 2012 Upute Za Rukovanje (in Croatian)

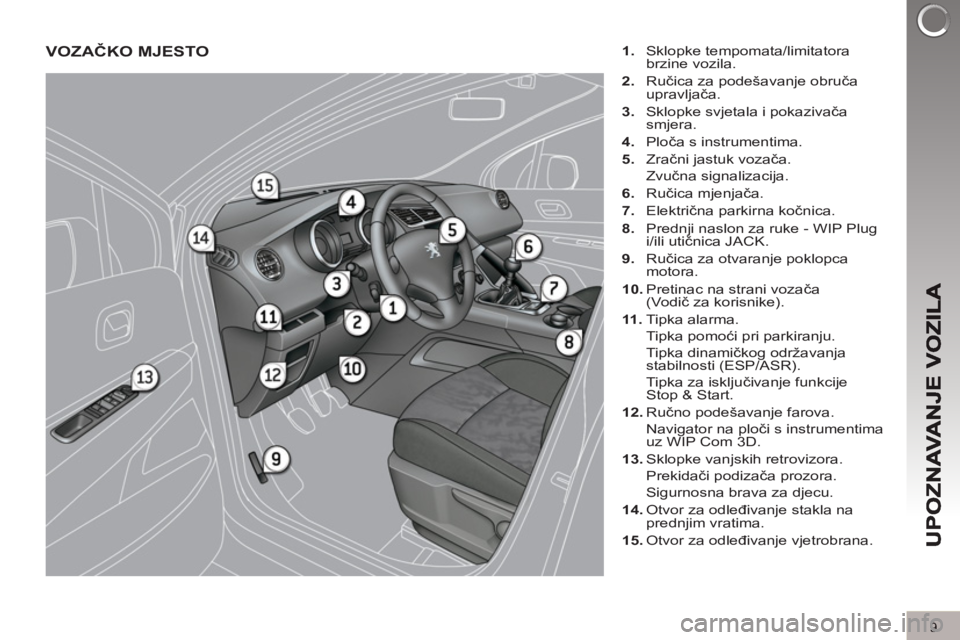

9
VOZAČKO MJESTO


1.
Sklopke tempomata/limitatora
brzine vozila.

2.
Ručica za podešavanje obruča
upravljača.

3.
Sklopke svjetala i pokazivača
smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Električna parkirna kočnica.

8.
Prednji naslon za ruke - WIP Plug
i/ili utičnica JACK.

9.
Ručica za otvaranje poklopca
motora.

10.
Pretinac na strani vozača
(Vodič za korisnike).

11 .
Tipka alarma.
Tipka pomoći pri parkiranju.
Tipka dinamičkog održavanja
stabilnosti (ESP/ASR).
Tipka za isključivanje funkcije
Stop & Start.

12.
Ručno podešavanje farova.
Navigator na ploči s instrumentima
uz WIP Com 3D.

13.
Sklopke vanjskih retrovizora.
Prekida
či podizača prozora.
Sigurnosna brava za djecu.

14.
Otvor za odleđivanje stakla na
prednjim vratima.

15.
Otvor za odleđivanje vjetrobrana.

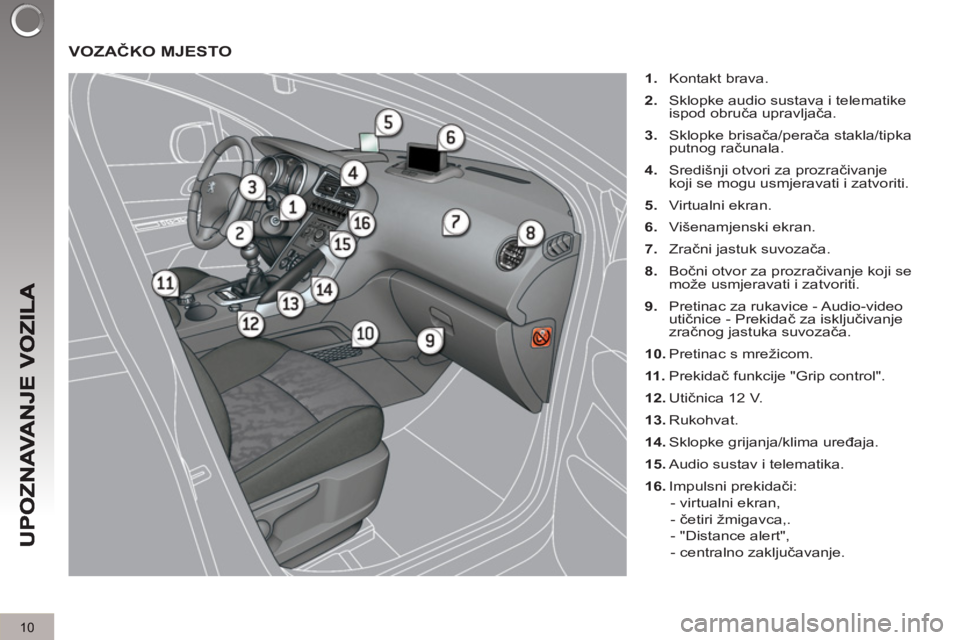

10
VOZAČKO MJESTO



1.
Kontakt brava.

2.
Sklopke audio sustava i telematike
ispod obruča upravljača.

3.
Sklopke brisača/perača stakla/tipka
putnog računala.

4.
Središnji otvori za prozračivanje
koji se mogu usmjeravati i zatvoriti.

5.
Virtualni ekran.

6.
Višenamjenski ekran.

7.
Zračni jastuk suvozača.

8.
Bočni otvor za prozračivanje koji se
može usmjeravati i zatvoriti.

9.
Pretinac za rukavice - Audio-video
utičnice - Prekidač za isključivanje
zračnog jastuka suvozača.

10.
Pretinac s mrežicom.

11 .
Prekidač funkcije "Grip control".

12.
Utičnica 12 V.

13.
Rukohvat.

14.
Sklopke grijanja/klima uređaja.

15.
Audio sustav i telematika.

16.
Impulsni prekidači:
- virtualni ekran,
- četiri žmigavca,.
- "Distance alert",
- centralno zaklju
čavanje.

11

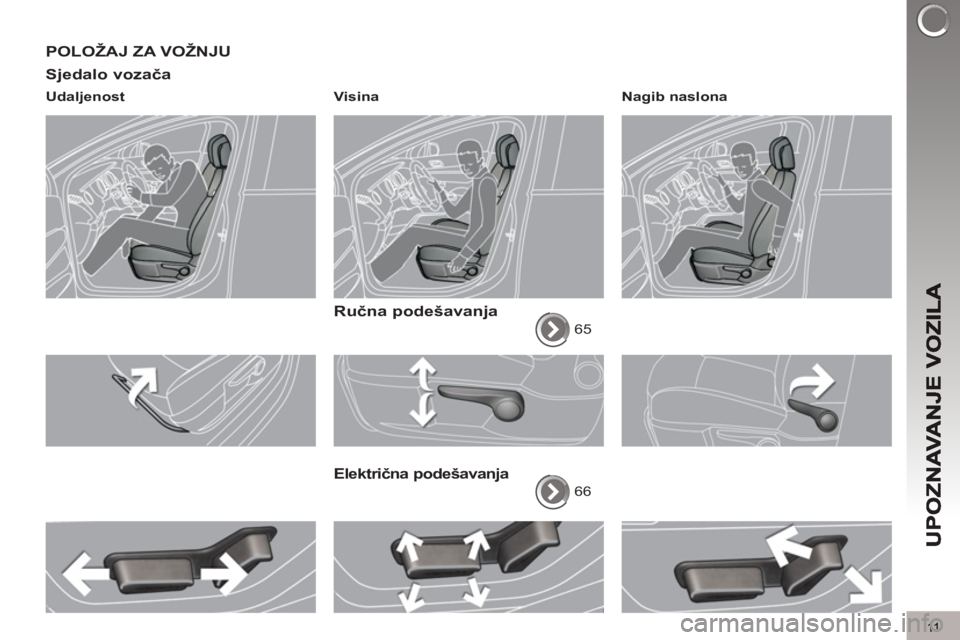

POLOŽAJ ZA VOŽNJU
S
jedalo vozača


Udaljenost
Visina



Ručna podešavanja

65


Električna podešavanja

66
Nagib naslona

12

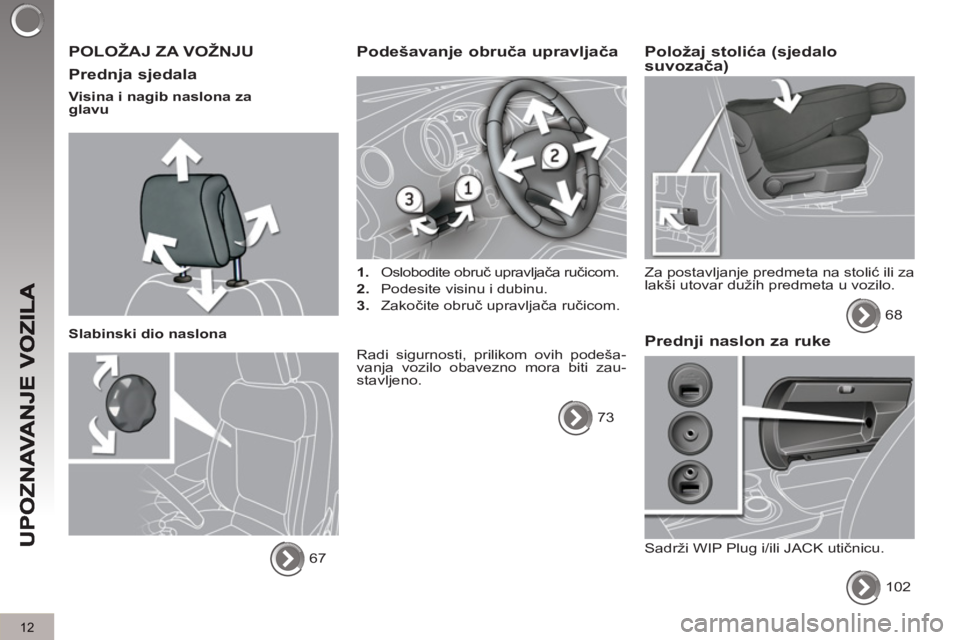

POLOŽAJ ZA VOŽNJU

Predn
ja sjedala


Visina i nagib naslona za
glavu

Slabinski dio naslona
67

Podešavanje obruča upravljača



1.
Oslobodite obruč upravljača ručicom.

2.
Podesite visinu i dubinu.

3.
Zakočite obruč upravljača ručicom.
Radi sigurnosti, prilikom ovih podeša-
vanja vozilo obavezno mora biti zau-
stavljeno.
73


Položaj stolića (sjedalo
suvozača)

Za postavljanje predmeta na stolić ili za
lakši utovar dužih predmeta u vozilo.
68


Prednji naslon za ruke

Sadrži WIP Plug i/ili JACK utičnicu.
102

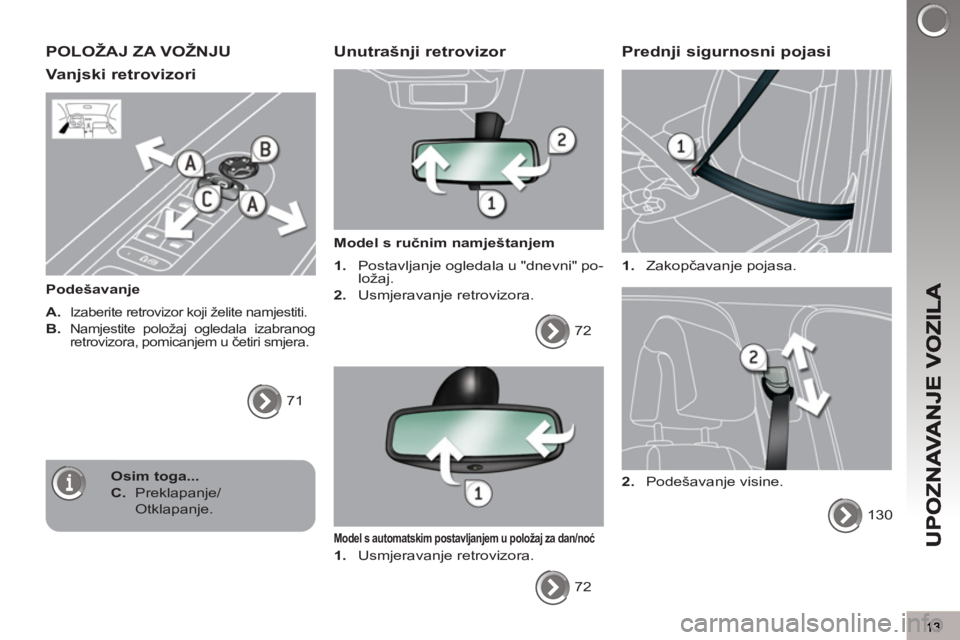

POLOŽAJ ZA VOŽNJU
Vanjski retrovizori

Podešavanje

A.

Izaberite retrovizor koji želite namjestiti.

B.
Namjestite položaj ogledala izabranog
retrovizora, pomicanjem u četiri smjera.

71



Unutrašnji retrovizor


Model s ručnim namještanjem


1.
Postavljanje ogledala u "dnevni" po-
ložaj.

2.
Usmjeravanje retrovizora.
72


Model s automatskim postavljanjem u položaj za dan/noć



1.
Usmjeravanje retrovizora.
72

Prednji sigurnosni pojasi



1.
Zakopčavanje pojasa.
130
2.
Podešavanje visine.
Osim toga...


C.
Preklapanje/
Otklapanje.

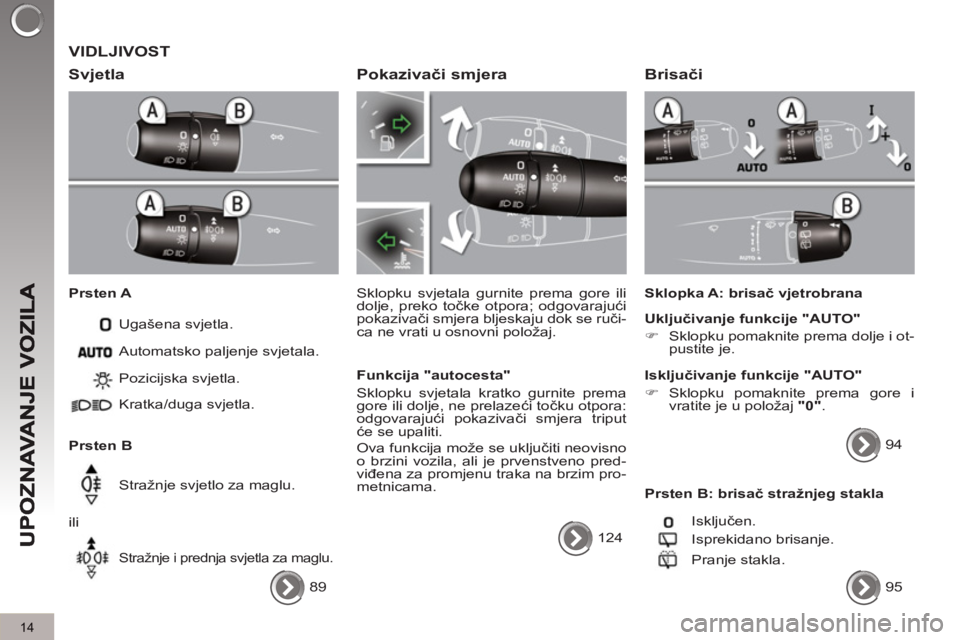

14
VIDLJIVOST

Sv
jetla


Prsten A
Ugašena svjetla.

Prsten B Pozicijska svjetla.
Kratka/duga svjetla.
Stražnje svjetlo za maglu.
ili

Stražnje i prednja svjetla za maglu.

Automatsko paljenje svjetala.
89

Pokazivači smjera

Sklopku svjetala gurnite prema gore ili
dolje, preko točke otpora; odgovarajući
pokazivači smjera bljeskaju dok se ruči-
ca ne vrati u osnovni položaj.

Funkcija "autocesta"
Sklopku svjetala kratko gurnite prema
gore ili dolje, ne prelazeći točku otpora:
odgovarajući pokazivači smjera triput
će se upaliti.
Ova funkcija može se uključiti neovisno
o brzini vozila, ali je prvenstveno pred-
viđena za promjenu traka na brzim pro-
metnicama.
124



Brisači


Sklopka A: brisač vjetrobrana

Uključivanje funkcije "AUTO"


)
Sklopku pomaknite prema dolje i ot-
pustite je.


Isključivanje funkcije "AUTO"


)
Sklopku pomaknite prema gore i
vratite je u položaj "0"
.
94

Prsten B: brisač stražnjeg stakla
Isključen.
Isprekidano brisanje.
Pranje stakla.
95

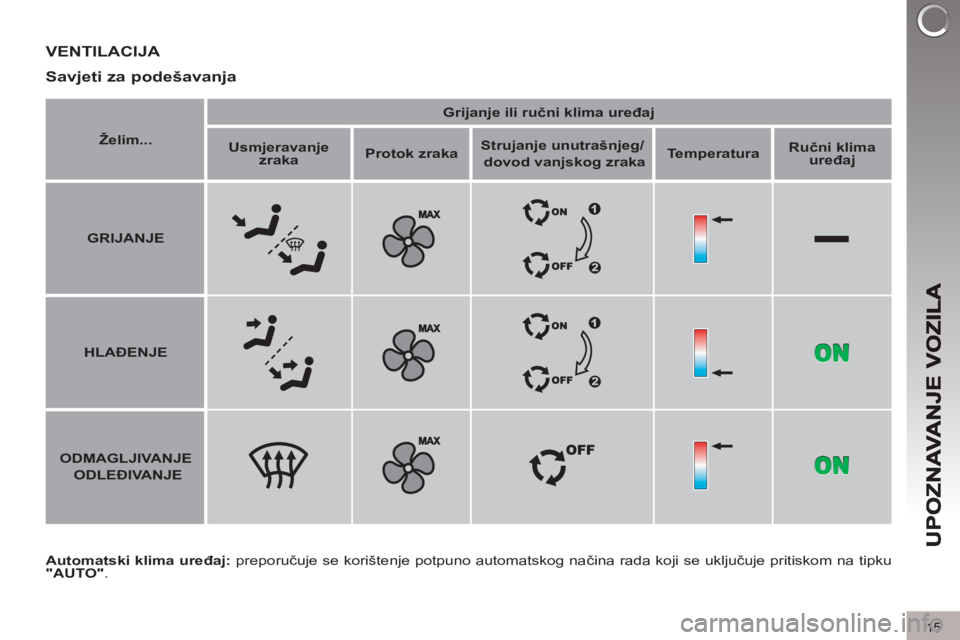

15
VENTILACIJA

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada koji se uključuje pritiskom na tipku
"AUTO"
.
Savjeti za podešavanja



Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje
zraka



Protok zraka



Strujanje unutrašnjeg/


dovod vanjskog zraka



Temperatura



Ručni klima
uređaj




GRIJANJE





HLAĐENJE





ODMAGLJIVANJE

ODLEĐIVANJE

16

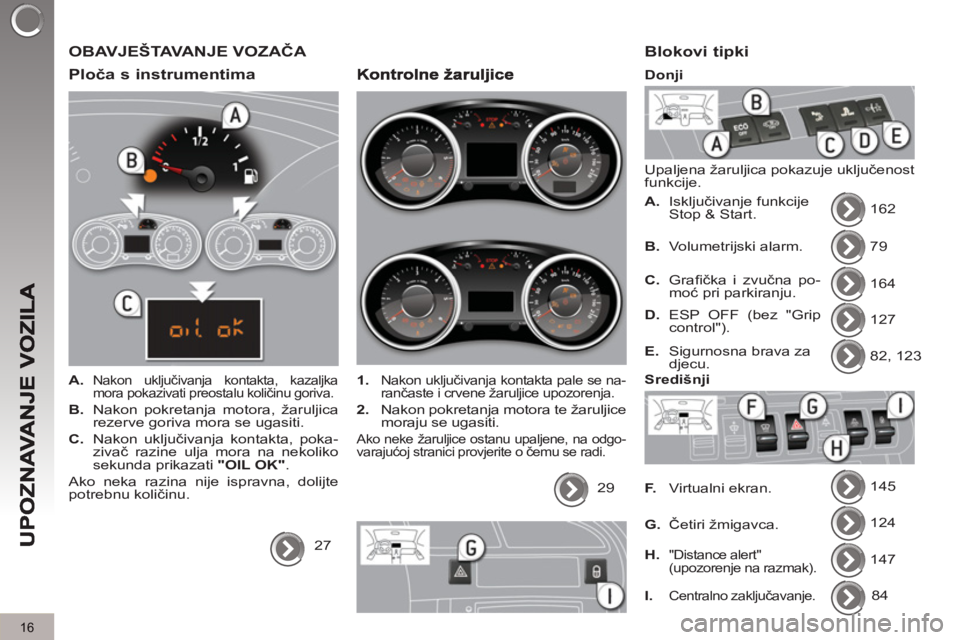

OBAVJEŠTAVA N J E VOZAČA

Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazaljka
mora pokazivati preostalu količinu goriva.


B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora na nekoliko
sekunda prikazati "OIL OK"
.
Ako neka razina nije ispravna, dolijte
potrebnu količinu.
27



1.
Nakon uključivanja kontakta pale se na-
rančaste i crvene žaruljice upozorenja.


2.
Nakon pokretanja motora te žaruljice
moraju se ugasiti.

Ako neke žaruljice ostanu upaljene, na odgo-
varajućoj stranici provjerite o čemu se radi.

29

Blokovi tipki

Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Isključivanje funkcije
Stop & Start. 162
79
164
127
82, 123
145
124
147
B.
Volumetrijski alarm.

C.
Grafi čka i zvučna po-
moć pri parkiranju.

D.
ESP OFF (bez "Grip
control").

E.
Sigurnosna brava za
djecu.

F.
Virtualni ekran.

G.
Četiri žmigavca.

H.

"Distance alert"
(upozorenje na razmak).


Donji


Središnji


I.

Centralno zaključavanje. 84

17

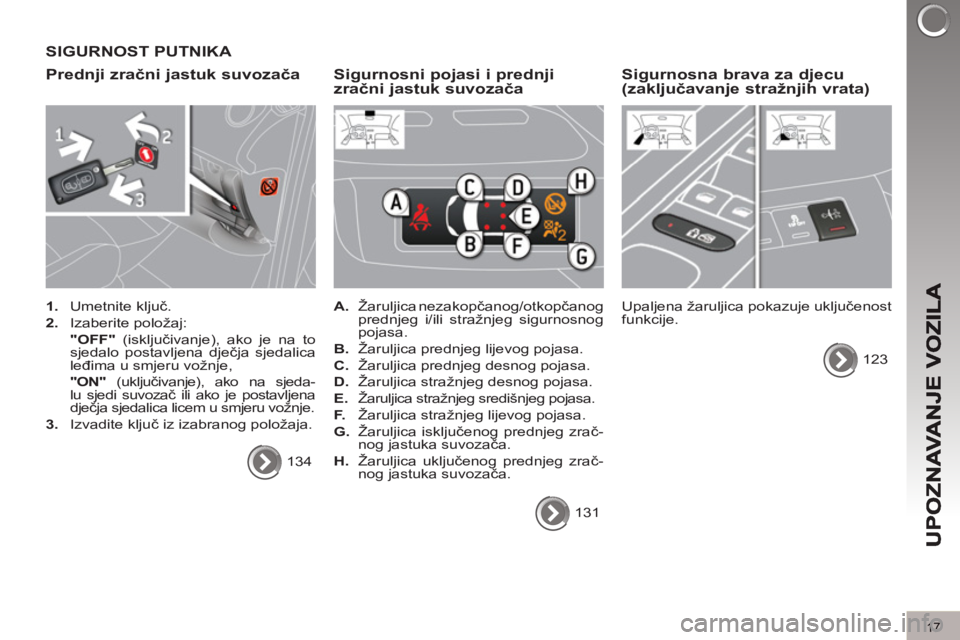

SIGURNOST PUTNIKA
Predn
ji zračni jastuk suvozača



1.
Umetnite ključ.

2.
Izaberite položaj:
"OFF"
(isključivanje), ako je na to
sjedalo postavljena dječja sjedalica
leđima u smjeru vožnje,
"ON"
(uključivanje), ako na sjeda-
lu sjedi suvozač ili ako je postavljena
dječja sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.
134


Sigurnosni pojasi i prednji
zračni jastuk suvozača



A.
Žaruljica nezakopčanog/otkopčanog
prednjeg i/ili stražnjeg sigurnosnog
pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg središnjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zrač-
nog jastuka suvozača.

H.
Žaruljica uključenog prednjeg zrač-
nog jastuka suvozača.
131
Sigurnosna brava za djecu(zaključavanje stražnjih vrata)

Upaljena žaruljica pokazuje uključenost
funkcije.
123

18

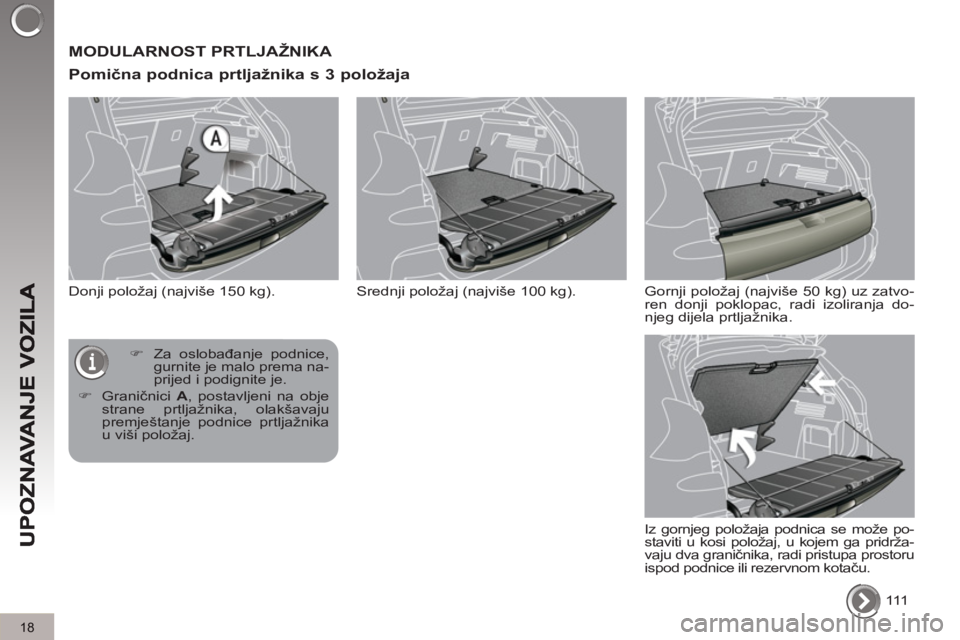

MODULARNOST PRTLJAŽNIKA

Pomična podnica prtl
jažnika s 3 položaja

Donji položaj (najviše 150 kg).
111

)
Za oslobađanje podnice,
gurnite je malo prema na-
prijed i podignite je.

)
Graničnici A
, postavljeni na obje
strane prtljažnika, olakšavaju
premještanje podnice prtljažnika
u viši položaj. Srednji položaj (najviše 100 kg). Gornji položaj (najviše 50 kg) uz zatvo-
ren donji poklopac, radi izoliranja do-
njeg dijela prtljažnika.
Iz gornjeg položaja podnica se može po-
staviti u kosi položaj, u kojem ga pridrža-
vaju dva graničnika, radi pristupa prostoru
ispod podnice ili rezervnom kotaču.
