ECU PEUGEOT 3008 2012 Upute Za Rukovanje (in Croatian)

9
VOZAČKO MJESTO


1.
Sklopke tempomata/limitatora
brzine vozila.

2.
Ručica za podešavanje obruča
upravljača.

3.
Sklopke svjetala i pokazivača
smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Električna parkirna kočnica.

8.
Prednji naslon za ruke - WIP Plug
i/ili utičnica JACK.

9.
Ručica za otvaranje poklopca
motora.

10.
Pretinac na strani vozača
(Vodič za korisnike).

11 .
Tipka alarma.
Tipka pomoći pri parkiranju.
Tipka dinamičkog održavanja
stabilnosti (ESP/ASR).
Tipka za isključivanje funkcije
Stop & Start.

12.
Ručno podešavanje farova.
Navigator na ploči s instrumentima
uz WIP Com 3D.

13.
Sklopke vanjskih retrovizora.
Prekida
či podizača prozora.
Sigurnosna brava za djecu.

14.
Otvor za odleđivanje stakla na
prednjim vratima.

15.
Otvor za odleđivanje vjetrobrana.

16
OBAVJEŠTAVA N J E VOZAČA

Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazaljka
mora pokazivati preostalu količinu goriva.


B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora na nekoliko
sekunda prikazati "OIL OK"
.
Ako neka razina nije ispravna, dolijte
potrebnu količinu.
27



1.
Nakon uključivanja kontakta pale se na-
rančaste i crvene žaruljice upozorenja.


2.
Nakon pokretanja motora te žaruljice
moraju se ugasiti.

Ako neke žaruljice ostanu upaljene, na odgo-
varajućoj stranici provjerite o čemu se radi.

29

Blokovi tipki

Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Isključivanje funkcije
Stop & Start. 162
79
164
127
82, 123
145
124
147
B.
Volumetrijski alarm.

C.
Grafi čka i zvučna po-
moć pri parkiranju.

D.
ESP OFF (bez "Grip
control").

E.
Sigurnosna brava za
djecu.

F.
Virtualni ekran.

G.
Četiri žmigavca.

H.

"Distance alert"
(upozorenje na razmak).


Donji


Središnji


I.

Centralno zaključavanje. 84

17
SIGURNOST PUTNIKA
Predn
ji zračni jastuk suvozača



1.
Umetnite ključ.

2.
Izaberite položaj:
"OFF"
(isključivanje), ako je na to
sjedalo postavljena dječja sjedalica
leđima u smjeru vožnje,
"ON"
(uključivanje), ako na sjeda-
lu sjedi suvozač ili ako je postavljena
dječja sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.
134


Sigurnosni pojasi i prednji
zračni jastuk suvozača



A.
Žaruljica nezakopčanog/otkopčanog
prednjeg i/ili stražnjeg sigurnosnog
pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg središnjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zrač-
nog jastuka suvozača.

H.
Žaruljica uključenog prednjeg zrač-
nog jastuka suvozača.
131
Sigurnosna brava za djecu(zaključavanje stražnjih vrata)

Upaljena žaruljica pokazuje uključenost
funkcije.
123

82
OT
V
Žaruljica je upaljena kad su
stražnji prekidači isključeni.
Žaruljica je ugašena kad su
stražnji prekidači uključeni.
Ovim prekidačem onemoguću-
je se i otvaranje stražnjih vrata
unutrašnjim kvakama (vidi po-
glavlje "Sigurnost djece - Električna
sigurnosna brava za djecu").
Reinicijalizacija
Ako se neko staklo ne može podići u
automatskom načinu, potrebno je oba-
viti postupak reinicijalizacije:


)
povlačite prekidač do zaustavljanja
stakla,

)
otpuštajte prekidač i ponovo ga po-
vlačite do potpunog zatvaranja,

)
ne otpuštajte prekidač još oko jednu
sekundu nakon zatvaranja,

)
pritisnite prekidač tako da se staklo
automatski spusti do najnižeg polo-
žaja,

)
kad je staklo u najnižem položaju,
ponovo pritisnite prekidač na oko
jednu sekundu. Svako drugo stanje žaruljice
upućuje na neispravnost elek-
trične sigurnosne brave za dje-
cu. Dajte provjeriti u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Kad izlazite iz vozila, makar i nakratko,
uvijek izvadite ključ iz kontakt brave.
U slučaju priklještenja prilikom rukova-
nja podizačima prozora, prekidačem
pokrenite staklo u suprotnom smjeru.
Prilikom rukovanja prozorima suputni-
ka, vozač
je dužan provjeriti da nitko
u vozilu ne ometa ispravno zatvaranje
prozora.
Vozač je dužan paziti da suputnici
pravilno rukuju podizačima prozora.
Pazite na djecu prilikom rukovanja
podizačima prozora.
Isključivanje prekidača podizača prozora i kvaka na stražnjimvratima



)
Radi sigurnosti djece, uključite kon-
takt i pritiskom na prekidač 5
isklju-
čite prekidače podizača prozora na
stražnjim vratima, bez obzira na po-
ložaj stakala.
Vrata se mogu otvoriti izvana, a podiza-
čima stražnjih prozora može se uprav-
ljati prekidačima na upravljačkoj ploči
na strani vozača.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.

94
VID
SKLOPKE BRISAČA

Sklopkama se uključuju brisač vjetrobrana
i brisač stražnjeg stakla i bira se njihov na-
čin rada, u slučaju kiše ili čišćenja stakla.
Brisač vjetrobrana i brisač stražnjeg
stakla osiguravaju dobru vidljivost, ovi-
sno o vremenskim uvjetima.

Ručno upravljanje

Brisači se uključuju ručno, ručicom A
i
prstenom B
.

Model s isprekidanim radom brisača



Model s automatskim radom
brisača AUTO
brzo (jake oborine),
normalno (umjerena kiša),
isprekidano (učestalost se pri-
lagođava brzini vozila),
automatsko, zatim po-
jedinačno brisanje (vidi
sljedeću stranicu). isključen,


pojedinačno brisanje (pritisnite
sklopku prema dolje i otpustite je),

Brisač vjetrobrana

A.
Ručica za izbor brzine brisanja:





ili


Programiranje

Postoje i sljedeće mogućnosti automat-
skog načina rada:


- automatsko brisanje vjetrobrana,

- rad brisača stražnjeg stakla u vožnji
natrag.

100
OPREMA
UNUTRAŠNJA OPREMA


1.
Zaslon za sunce


2.
Rukohvat s kukicom za odjeću


3.
Pretinac za sitne predmete


4.
Pretinac ispod obruča upravljača


5.
Pretinac


6.
Ručica na konzoli


7.
Pretinac s mrežicom


8.
Pretinac za rukavice sa svjetlom


9.
Pretinci u vratima


10.
Prednja utičnica 12 V
(120 W)


11 .
Držač limenki


12.
Prednji naslon za ruke

s
pretincem


13.
Pretinac


14.
Stražnja utičnica 12 V (120 W)

102
OPREMA
UTIČNICE 12 V



)
Za priključivanje uređaja koji radi
pod naponom od 12 V (najveće sna-
ge 120 W), skinite kapicu i spojite
odgovarajući adapter.
Dobro pazite na najveću snagu, jer bi
se mogao oštetiti vaš vanjski uređaj.
PREDNJI NASLON ZA RUKE

Taj element pruža veći komfor vozaču i
suvozaču, a služi i za spremanje stvari.


)
Poklopac podignite s lijeve strane.


Pretinac

Kroz ventilacijski otvor struji rashlađeni
zrak.
WIP PLUG - ČITAČ USB


Priključno mjesto, s utičnicama JACK
i/ili USB, nalazi se u prednjem naslonu
za ruke (ispod poklopca).
Omogućuje priključivanje nekog prije-
nosnog uređaja, poput iPod-a
® ili USB
memorije.
Glazbene datoteke (formata MP3, OGG, WMA, WAV, ...) se očitavaju i šalju u au-
toradio, tako da ih možete slušati preko
zvučnika u vozilu.
Glazbenim datotekama možete uprav-
ljati sklopkama ispod obruča upravljača
ili na upravljačkoj ploči autoradija i pre-
gledavati ih na višenamjenskom ekranu.

Ako se koristi kao USB, prijenosni ure-
đaj može se automatski puniti.

Više podataka o korištenju ove
opreme možete naći u poglav-
lju "Audio i telematika".

106
OPREMA
STAKLENI PANORAMSKI KROV
Krov ima panoramsku površinu od za-
tamnjenog stakla koje povećava osvi-
jetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim
sjenilom koje poboljšava toplinski i aku-
stički komfor.

U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno
ga je pokrenuti u suprotnom
smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa nje-
govo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.



- ručno



)
Povucite ili pritisnite prekidač A
,
ne prelazeći točku otpora.
Sjenilo se zaustavlja odmah na-
kon otpuštanja prekidača.
- automatski



)
Povucite ili pritisnite prekidač A

preko točke otpora.
Sjenilo se potpuno otvara, odno-
sno zatvara.
Ponovnim djelovanjem na preki-
dač sjenilo se zaustavlja.


Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku pri-
likom zatvaranja, ono će se zaustaviti i
malo vratiti natrag.

Električno sekvencijalno sjenilo

Sjenilo se može otvarati i zatvarati na
dva načina:
Ako se sjenilo ponovo otvori
prilikom zatvaranja, odmah
nakon njegova zaustavljanja:


)
povlačite prekidač do potpunog
otvaranja sjenila,

)
pritisnite prekidač do potpunog
zatvaranja sjenila.


Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.



Reinicijalizacija
: u slučaju prekida
napajanja sjenila za vrijeme njegova
pomicanja, potrebno je reinicijalizirati
funkciju zaštite od priklještenja:


)
pritisnite prekidač do potpunog za-
tvaranja sjenila.

)
držite prekidač pritisnut najmanje
3 sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvrđuje
njegova reinicijalizacija.

11 2
OPREMA

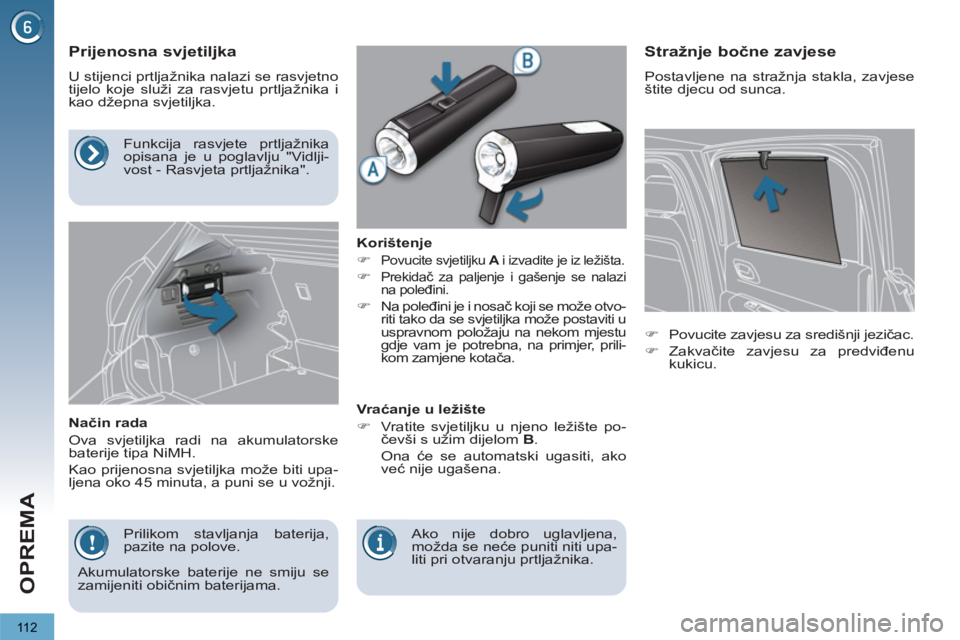

Prijenosna svjetiljka

U stijenci prtljažnika nalazi se rasvjetno
tijelo koje služi za rasvjetu prtljažnika i
kao džepna svjetiljka.

Način rada
Ova svjetiljka radi na akumulatorske
baterije tipa NiMH.
Kao prijenosna svjetiljka može biti upa-
ljena oko 45 minuta, a puni se u vožnji.
Korištenje


)
Povucite svjetiljku A
i izvadite je iz ležišta.

)
Prekidač za paljenje i gašenje se nalazi
na poleđini.


)
Na poleđini je i nosač koji se može otvo-
riti tako da se svjetiljka može postaviti u
uspravnom položaju na nekom mjestu
gdje vam je potrebna, na primjer, prili-
kom zamjene kotača.



Vr aćanje u ležište


)
Vratite svjetiljku u njeno ležište po-
čevši s užim dijelom B
.
Ona će se automatski ugasiti, ako
već nije ugašena.










Stražnje bočne zavjese

Postavljene na stražnja stakla, zavjese
štite djecu od sunca.


)
Povucite zavjesu za središnji jezičac.

)
Zakvačite zavjesu za predviđenu
kukicu.

Prilikom stavljanja baterija,
pazite na polove.
Akumulatorske baterije ne smiju se
zamijeniti običnim baterijama. Ako nije dobro uglavljena,
možda se neće puniti niti upa-
liti pri otvaranju prtljažnika.
Funkcija rasvjete prtljažnika
opisana je u poglavlju "Vidlji-
vost - Rasvjeta prtljažnika".

113
SIGURNOST DJECE

PEUGEOT vam preporučuje

da djecu prevozite na stra-
žnjim bočnim sjedalima
:


- djecu mlađu od 2 godine leđima
u smjeru vožnje
,

- djecu stariju od 2 godine licem u
smjeru vožnje
.
OPĆI PODACI O DJEČJIM
SJEDALICAMA

*
Svaka zemlja ima svoje propise o prije-
vozu djece. Provjerite važeće propise
u vašoj zemlji. Iako je PEUGEOT prilikom projektiranja
vozila stalno vodio računa o sigurnosti
vaše djece, ona ovisi i o vama.
Kako bi vaše dijete bilo što bolje zašti-
ćeno, pridržavajte se sljedećih pravila:


- prema europskim propisima djeca
mlađa od 12 godina ili niža od jed-
nog i pol metra smiju se prevoziti
samo u homologiranim dječjima
sjedalicama koje su prilagođene
njihovoj težini
i koje se postavljaju
na sjedala opremljena sigurnosnim
pojasom ili priključcima ISOFIX
*
,

- statistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,


- dijete težine do 9 kg obavezno se
mora prevoziti leđima u smjeru
vožnje, kako na prednjem tako i
na stražnjim mjestima u vozilu.
