Page 81 of 388
4
Otwieranie
79
Usterka pilota zdalnego
sterowania
Po odłączeniu akumulatora, wymianie baterii
lub w przypadku usterki pilota zdalnego
sterowania nie ma możliwości otworzenia,
zamknięcia i zlokalizowania samochodu.
)
Najpierw należy włożyć klucz do zamka
w celu zamknięcia lub otworzenia
samochodu.
)
Następnie wykonać reinicjalizację pilota
zdalnego sterowania.
Wymiana baterii
Typ baterii: CR1620 / 3 V.
Reinicjalizacja
)
Wyłączyć zapłon.
)
Ustawić klucz w położeniu 2 (Zapłon)
.
)
Jednocześnie nacisnąć zamkniętą kłódkę i
przytrzymać przez kilka sekund.
)
Wyłączyć zapłon i wyjąć klucz ze stacyjki.
Pilot zdalnego sterowania jest ponownie
całkowicie sprawny.
O wyczerpaniu baterii świadczy
zapalenie się tej kontrolki, czemu
towarzyszy sygnał dźwiękowy i
pojawienie się komunikatu.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z ASO
sieci PEUGEOT.
)
Otworzyć obudowę, podważając monetą
specjalne zag
łębienie.
)
Wysunąć zużytą baterię z gniazda.
)
Wsunąć nową baterię w gniazdo,
zwracając uwagę na stronę.
)
Zamknąć obudowę.
)
Wykonać reinicjalizację pilota zdalnego
sterowania.
Page 82 of 388
Otwieranie
80

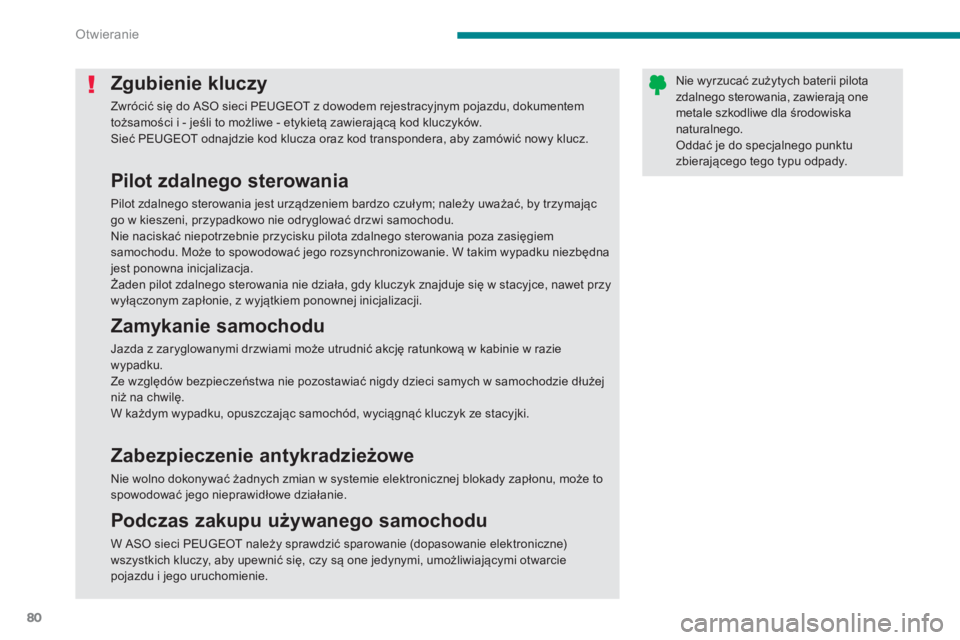

Zgubienie kluczy
Zwrócić się do ASO sieci PEUGEOT z dowodem rejestracyjnym pojazdu, dokumentem
tożsamości i - jeśli to możliwe - etykietą zawierającą kod kluczyków.
Sieć PEUGEOT odnajdzie kod klucza oraz kod transpondera, aby zamówić nowy klucz.
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one
metale szkodliwe dla środowiska
naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urządzeniem bardzo czułym; należy uważać, by trzymając
go w kieszeni, przypadkowo nie odryglować drzwi samochodu.
Nie naciskać niepotrzebnie przycisku pilota zdalnego sterowania poza zasięgiem
samochodu. Może to spowodować jego rozsynchronizowanie. W takim wypadku niezbędna
jest ponowna inicjalizacja.
Żaden pilot zdalnego sterowania nie działa, gdy kluczyk znajduje się w stacyjce, nawet przy
wyłączonym zapłonie, z wyjątkiem ponownej inicjalizacji.
Zamykanie samochodu
Jazda z zaryglowanymi drzwiami może utrudnić akcję ratunkową w kabinie w razie
wypadku.
Ze względów bezpieczeństwa nie pozostawiać nigdy dzieci samych w samochodzie dłużej
niż na chwilę.
W każdym wypadku, opuszczając samochód, wyciągnąć kluczyk ze stacyjki.
Zabezpieczenie antykradzieżowe
Nie wolno dokonywać żadnych zmian w systemie elektronicznej blokady zapłonu, może to
spowodować jego nieprawidłowe działanie.
Podczas zakupu używanego samochodu
W ASO sieci PEUGEOT należy sprawdzić sparowanie (dopasowanie elektroniczne)
wszystkich kluczy, aby upewnić się, czy są one jedynymi, umożliwiającymi otwarcie
pojazdu i jego uruchomienie.
Page 83 of 388
4
Otwieranie
81
Alarm
Zamknięcie samochodu i
włączenie wszystkich alarmów
Aktywacja
)
Wyłączyć zapłon i wysiąść z samochodu.
)
Zaryglować samochód lub włączyć
superzamek za pomocą przycisku na
pilocie zdalnego sterowania.
Alarm jest aktywny; kontrolka przycisku A
miga
co sekundę.
Zabezpieczenie
perymetryczne
System reaguje na otwarcie samochodu.
Alarm włącza się, gdy ktoś próbuje wejść do
samochodu wyważając drzwi, bagażnik lub
pokrywę silnika.
Zabezpieczenie
pojemnościowe
System reaguje na zmiany pojemności
elektrostatycznej w kabinie.
Alarm włącza się w momencie zbicia szyby lub
ruchu wewnątrz samochodu.
W celu pozostawienia w samochodzie
zwierzęcia lub otwartej szyby należy wyłączyć
zabezpieczenie pojemnościowe.
Funkcja antywłamaniowa
System reaguje na próbę wyłączenia jednego z
elementów systemu.
Alarm włącza się w momencie próby
odłączenia przewodu syreny alarmowej,
centralnego sterowania lub akumulatora.
Wyłączenie
)
Odryglować pojazd poprzez naciśnięcie
przycisku na pilocie zdalnego sterowania.
Alarm jest nieaktywny; kontrolka przycisku A
gaśnie. System zabezpieczający i zapobiegający kradzieży samochodu. Oferuje dwa typy zabezpieczenia: perymetryczny i pojemnościowy, jak również
funkcję antywłamaniową.
Nie należy wprowadzać modyfikacji
w systemie alarmu, ponieważ może
to spowodować jego nieprawidłowe
działanie.
W przypadku ponownego
automatycznego zaryglowania
samochodu (po niezamierzonym
odryglowaniu, a następnie po
30 sekundach bez otwierania drzwi albo
bagażnika), system zabezpieczenia
nie włączy się ponownie w sposób
automatyczny. Aby go włączyć, należy
odryglować samochód, a następnie
ponownie zaryglować, za pomocą
klucza z pilotem zdalnego sterowania.
Jeżeli którykolwiek z elementów (drzwi,
bagażnik, pokrywa komory silnika...)
jest źle zamknięty, samochód nie
jest zaryglowany, ale zabezpieczenie
perymetryczne włączy się po
upływie 45 sekund, równocześnie z
zabezpieczeniem pojemnościowym.
Page 84 of 388
Otwieranie
82
Włączenie się alarmu
W momencie włączenia się alarmu uruchamia
się syrena i migają światła kierunkowskazów
przez około 30 sekund.
Po każdym wyłączeniu alarmu pozostaje on
wciąż aktywny.
Usterka pilota zdalnego
sterowania
)
Odryglować drzwi po stronie kierowcy za
pomocą klucza.
)
Otworzyć drzwi; włącza się alarm.
)
Włączyć zapłon; wyłącza się alarm.
Usterka działania
Po włączeniu zapłonu, zapalenie się
kontrolki przycisku A
na 10 sekund oznacza
nieprawidłowe połączenie z syreną.
Przeprowadzić kontrolę w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Zamknięcie samochodu bez
włączania alarmu
)
Zaryglować lub włączyć superzamek za
pomocą klucza poprzez zamek drzwi
kierowcy.
Kierunkowskazy nie włączają się.
Włączenie automatyczne *
Zależnie od obowiązujących przepisów w
poszczególnych krajach może zdarzyć się
jedna z poniższych sytuacji:
- 45 sekund po zaryglowaniu samochodu za
pomocą pilota zdalnego sterowania alarm
zostanie aktywowany bez względu na stan
drzwi czy bagażnika.
- 2 minuty po zamknięciu ostatnich drzwi lub
bagażnika, alarm zostanie aktywowany.
)
Aby uniknąć przypadkowego włączenia
alarmu po otwarciu drzwi lub bagażnika,
należy nacisnąć wcześniej przycisk
odryglowania na pilocie zdalnego
sterowania.
Jeśli alarm włączy się dziesięć razy z
rzędu, przy jedenastym razie przestaje
być aktywny.
Miganie z dużą częstotliwością kontrolki
przycisku A
oznacza, że alarm włączył
się podczas nieobecności użytkownika.
W momencie włączenia zap
łonu
kontrolka przestaje migać.
Dla uniknięcia włączenia się alarmu w
myjni należy zamknąć samochód za
pomocą klucza poprzez zamek drzwi
kierowcy.
Nie odłączać akumulatora przy
włączonym alarmie, w przeciwnym
wypadku włączy się syrena.
Przywrócenie zabezpieczenia
pojemnościowego
)
Odryglować pojazd poprzez naciśnięcie
przycisku na pilocie zdalnego sterowania.
)
Zaryglować pojazd za pomocą pilota
zdalnego sterowania.
Alarm jest znowu aktywny wykorzystując
obydwa zabezpieczenia; kontrolka przycisku A
gaśnie.
Włączenie tylko alarmu
perymetrycznego
Wyłączenie funkcji
zabezpieczenia
pojemnościowego
)
Wyłączyć zapłon.
)
Przed upływem 10 sekund wcisnąć
przycisk A
aż do zapalenia się kontrolki.
)
Wysiąść z samochodu.
)
Zaryglować samochód lub włączyć
superzamek za pomocą przycisku na
pilocie zdalnego sterowania.
Zostaje aktywowany tylko alarm
perymetryczny; kontrolka przycisku A
miga co
sekundę.
Aby uruchomić jedynie alarm
perymetryczny, należy powtarzać
operację po każdym wyłączeniu zapłonu.
*
Zależnie od kraju przeznaczenia.
Page 85 of 388
4
Otwieranie
83
Podnośnik szyb
1.
Kierowcy.
2.
Pasażera.
3.
Tylnej prawej.
4.
Ty l n e j l e w e j .
5.
Blokada podnośników szyb tylnych
oraz klamek drzwi.
System antyzaciskowy
Gdy w czasie podnoszenia szyby napotka ona
opór (przeszkodę), natychmiast się zatrzymuje
i częściowo opuszcza.
Tr y b a u t o m a t y c z n y
)
Wcisnąć przełącznik lub pociągnąć go,
pokonując punkt oporu. Szyba otworzy
się lub zamknie całkowicie po zwolnieniu
przełącznika.
)
Ponowne wciśnięcie powoduje
zatrzymanie ruchu szyby.
Elektryczne sekwencyjne
podnośniki szyb
System przeznaczony jest do ręcznego lub
automatycznego zamykania i otwierania szyb.
Wyposażony jest w system zabezpieczający
przed zaciśnięciem oraz w system wyłączenia
w przypadku nieprawidłowego użycia
przełączników tylnych szyb.
Tr y b ręczny
)
Wcisnąć przełącznik lub pociągnąć go, nie
pokonując punktu oporu. Szyba zatrzymuje
się w chwili zwolnienia przełącznika.
Aby zapobiec uszkodzeniu silnika
podnośnika szyb, po 10 kolejnych
operacjach pełnego otwierania/
zamykania szyby, włączy się
zabezpieczenie.
Pozostaje około jedna minuta, by
zamknąć szybę.
Po zamknięciu szyby przełączniki
zostaną ponownie włączone po około
40 minutach.
Podnośniki szyb są aktywne około
45 sekund po wyłączeniu zapłonu lub
do momentu zaryglowania pojazdu po
otworzeniu drzwi przednich.
Jeżeli nie ma możliwości sterowania
podnośnikami szyb pasażerów z
panelu sterowania drzwi kierowcy,
należy wykonać tę operację za pomocą
sterowania przy danych drzwiach
pasażera i odwrotnie.
Jeżeli nie mo
żna zamknąć szyby (na
przykład w czasie mrozu), należy:
)
Nacisnąć przycisk sterowania do jej
całkowitego otwarcia.
)
Następnie pociągnąć aż do jej
zamknięcia.
)
Przytrzymać przycisk przez około
jedną sekundę po jej zamknięciu.
Podczas tych czynności funkcja
antyzaciskowa jest nieaktywna.
Page 86 of 388

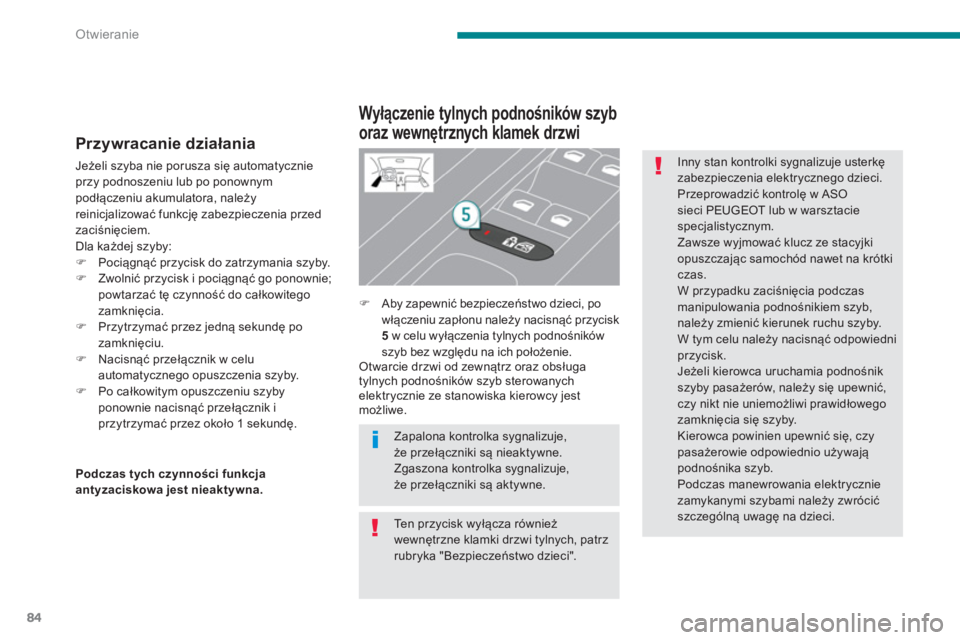

Otwieranie
84
Przywracanie działania
Jeżeli szyba nie porusza się automatycznie
przy podnoszeniu lub po ponownym
podłączeniu akumulatora, należy
reinicjalizować funkcję zabezpieczenia przed
zaciśnięciem.
Dla każdej szyby:
)
Pociągnąć przycisk do zatrzymania szyby.
)
Zwolnić przycisk i pociągnąć go ponownie;
powtarzać tę czynność do całkowitego
zamknięcia.
)
Przytrzymać przez jedną sekundę po
zamknięciu.
)
Nacisnąć przełącznik w celu
automatycznego opuszczenia szyby.
)
Po całkowitym opuszczeniu szyby
ponownie nacisnąć przełącznik i
przytrzymać przez około 1 sekundę.
Wyłączenie tylnych podnośników szyb
oraz wewnętrznych klamek drzwi
)
Aby zapewnić bezpieczeństwo dzieci, po
włączeniu zapłonu należy nacisnąć przycisk
5
w celu wyłączenia tylnych podnośników
szyb bez względu na ich położenie.
Otwarcie drzwi od zewnątrz oraz obsługa
tylnych podnośników szyb sterowanych
elektrycznie ze stanowiska kierowcy jest
możliwe.
Podczas tych czynności funkcja
antyzaciskowa jest nieaktywna.
Zapalona kontrolka sygnalizuje,
że przełączniki są nieaktywne.
Zgaszona kontrolka sygnalizuje,
że przełączniki są aktywne.
Inny stan kontrolki sygnalizuje usterkę
zabezpieczenia elektrycznego dzieci.
Przeprowadzić kontrolę w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Zawsze wyjmować klucz ze stacyjki
opuszczając samochód nawet na krótki
czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikiem szyb,
należy zmienić kierunek ruchu szyby.
W tym celu należy nacisnąć odpowiedni
przycisk.
Jeżeli kierowca uruchamia podnośnik
szyby pasażerów, należy się upewnić,
czy nikt nie uniemożliwi prawidłowego
zamknięcia się szyby.
Kierowca powinien upewnić się, czy
pasażerowie odpowiednio używają
podnośnika szyb.
Podczas manewrowania elektrycznie
zamykanymi szybami należy zwrócić
szczególną uwagę na dzieci.
Ten przycisk wyłącza również
wewnętrzne klamki drzwi tylnych, patrz
rubryka "Bezpieczeństwo dzieci".
Page 87 of 388
4
Otwieranie
85

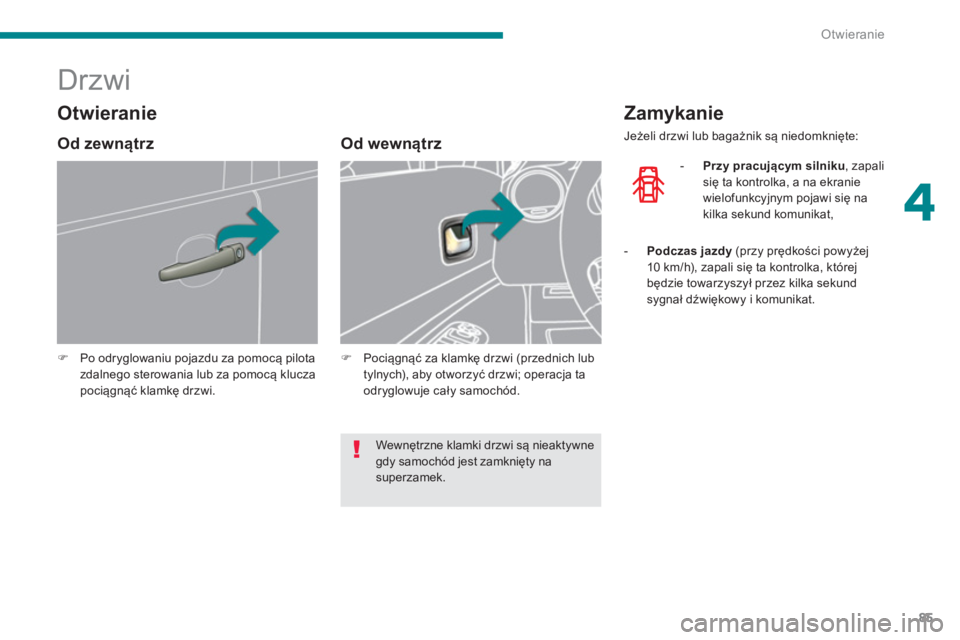

Drzwi
)
Po odryglowaniu pojazdu za pomocą pilota
zdalnego sterowania lub za pomocą klucza
pociągnąć klamkę drzwi.
Od wewnątrz
) Pociągnąć za klamkę drzwi (przednich lub
tylnych), aby otworzyć drzwi; operacja ta
odryglowuje cały samochód.
Zamykanie
Jeżeli drzwi lub bagażnik są niedomknięte:
- Przy pracującym silniku
, zapali
się ta kontrolka, a na ekranie
wielofunkcyjnym pojawi się na
kilka sekund komunikat,
Otwieranie
Od zewnątrz
- Podczas jazdy
(przy prędkości powyżej
10 km/h), zapali się ta kontrolka, której
będzie towarzyszył przez kilka sekund
sygnał dźwiękowy i komunikat.
Wewnętrzne klamki drzwi są nieaktywne
gdy samochód jest zamknięty na
superzamek.
Page 88 of 388
Otwieranie
86

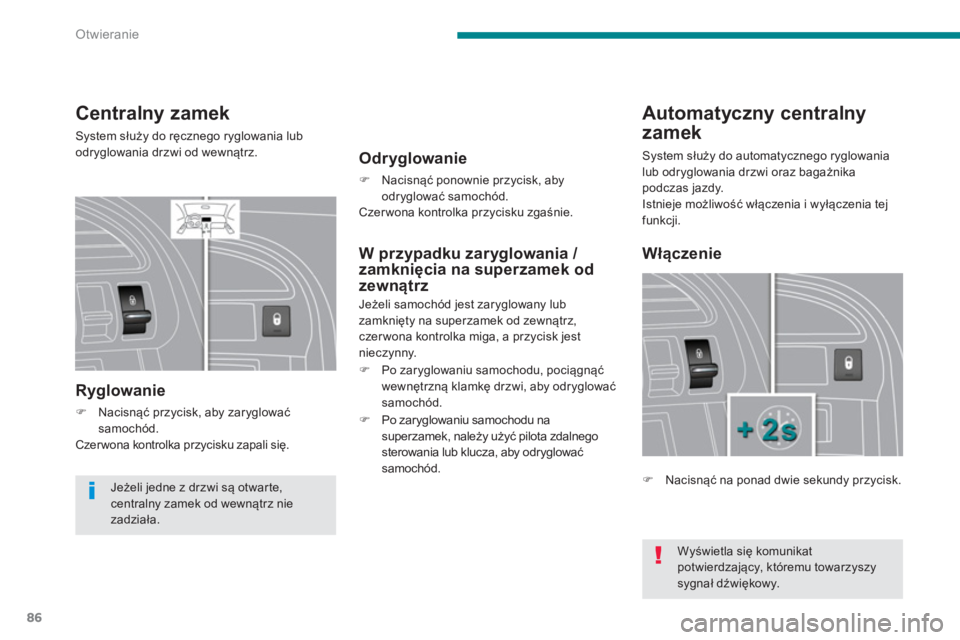

Centralny zamek
System służy do ręcznego ryglowania lub
odryglowania drzwi od wewnątrz.
Ryglowanie
)
Nacisnąć przycisk, aby zaryglować
samochód.
Czer wona kontrolka przycisku zapali się.
Automatyczny centralny
zamek
Odryglowanie
)
Nacisnąć ponownie przycisk, aby
odryglować samochód.
Czer wona kontrolka przycisku zgaśnie.
Włączenie
)
Nacisnąć na ponad dwie sekundy przycisk.
Jeżeli jedne z drzwi są otwarte,
centralny zamek od wewnątrz nie
zadziała.
W przypadku zaryglowania /
zamknięcia na superzamek od
zewnątrz
Jeżeli samochód jest zaryglowany lub
zamknięty na superzamek od zewnątrz,
czer wona kontrolka miga, a przycisk jest
nieczynny.
)
Po zaryglowaniu samochodu, pociągnąć
wewnętrzną klamkę drzwi, aby odryglować
samochód.
)
Po zaryglowaniu samochodu na
superzamek, należy użyć pilota zdalnego
sterowania lub klucza, aby odryglować
samochód.
Wyświetla się komunikat
potwierdzający, któremu towarzyszy
sygnał dźwiękowy.
System służy do automatycznego ryglowania
lub odryglowania drzwi oraz bagażnika
podczas jazdy.
Istnieje możliwość włączenia i wyłączenia tej
funkcji.
Page 89 of 388
4
Otwieranie
87

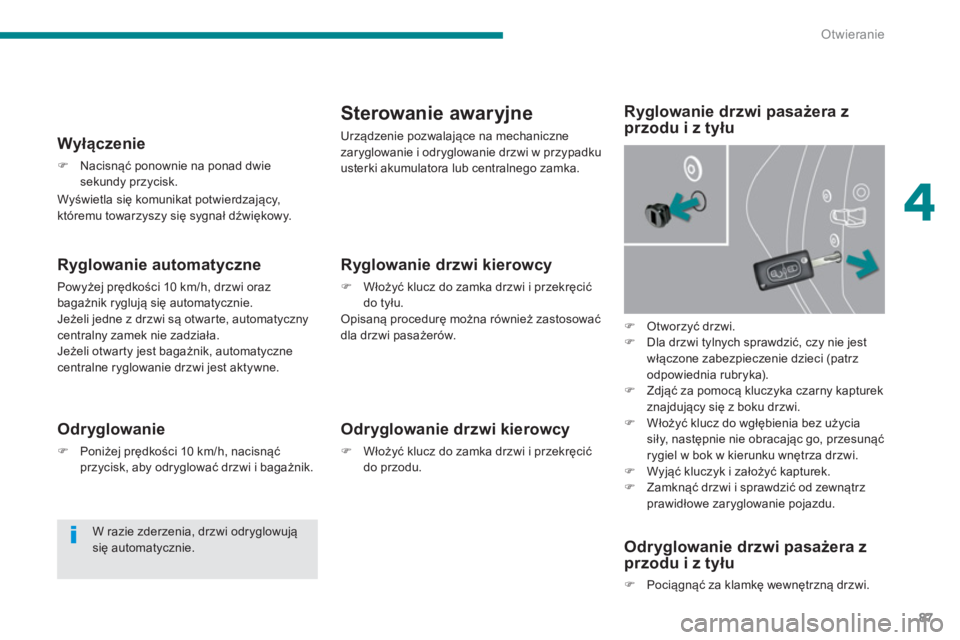

Ryglowanie automatyczne
Powyżej prędkości 10 km/h, drzwi oraz
bagażnik ryglują się automatycznie.
Jeżeli jedne z drzwi są otwarte, automatyczny
centralny zamek nie zadziała.
Jeżeli otwarty jest bagażnik, automatyczne
centralne ryglowanie drzwi jest aktywne.
Wyłączenie
)
Nacisnąć ponownie na ponad dwie
sekundy przycisk.
Odryglowanie
)
Poniżej prędkości 10 km/h, nacisnąć
przycisk, aby odryglować drzwi i bagażnik.
W razie zderzenia, drzwi odryglowują
się automatycznie.
Sterowanie awaryjne
Urządzenie pozwalające na mechaniczne
zaryglowanie i odryglowanie drzwi w przypadku
usterki akumulatora lub centralnego zamka.
)
Otworzyć drzwi.
)
Dla drzwi tylnych sprawdzić, czy nie jest
włączone zabezpieczenie dzieci (patrz
odpowiednia rubryka).
)
Zdjąć za pomocą kluczyka czarny kapturek
znajdujący się z boku drzwi.
)
Włożyć klucz do wgłębienia bez użycia
siły, n a s tępnie nie obracając go, przesunąć
rygiel w bok w kierunku wnętrza drzwi.
)
Wyjąć kluczyk i założyć kapturek.
)
Zamknąć drzwi i sprawdzić od zewnątrz
prawidłowe zaryglowanie pojazdu.
Ryglowanie drzwi kierowcy
)
Włożyć klucz do zamka drzwi i przekręcić
do tyłu.
Opisaną procedurę można również zastosować
dla drzwi pasażerów.
Odryglowanie drzwi kierowcy
)
Włożyć klucz do zamka drzwi i przekręcić
do przodu.
Ryglowanie drzwi pasażera z
przodu i z tyłu
Odryglowanie drzwi pasażera z
przodu i z tyłu
)
Pociągnąć za klamkę wewnętrzną drzwi.
Wyświetla się komunikat potwierdzający,
któremu towarzyszy się sygnał dźwiękowy.
Page 90 of 388
Otwieranie
88
Otwieranie

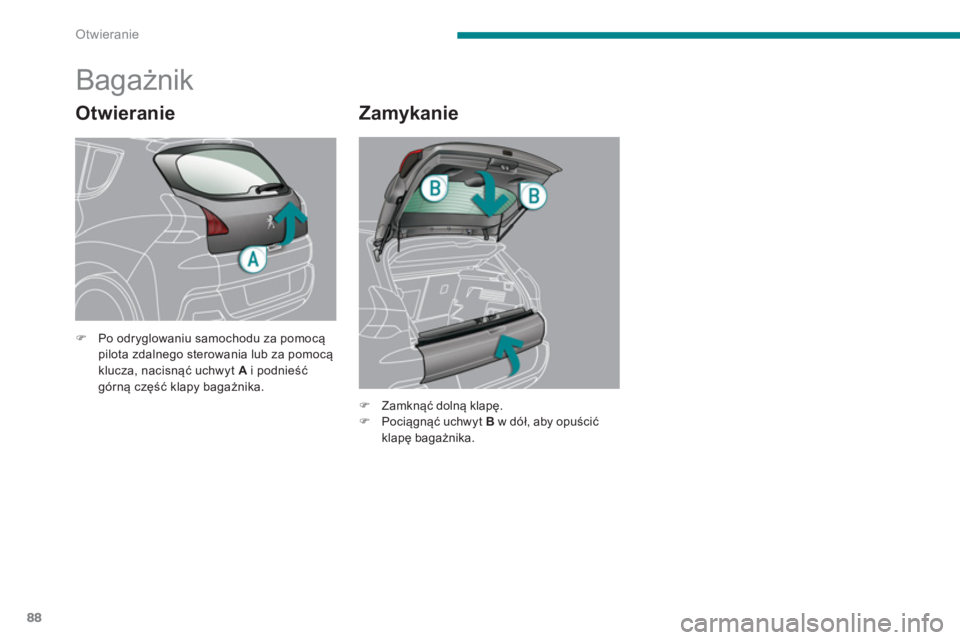

Bagażnik
Zamykanie
)
Po odryglowaniu samochodu za pomocą
pilota zdalnego sterowania lub za pomocą
klucza, nacisnąć uchwyt A
i podnieść
górną część klapy bagażnika.
)
Zamknąć dolną klapę.
)
Pociągnąć uchwyt B
w dół, aby opuścić
klapę bagażnika.
