Page 111 of 388
5
Widoczność
109

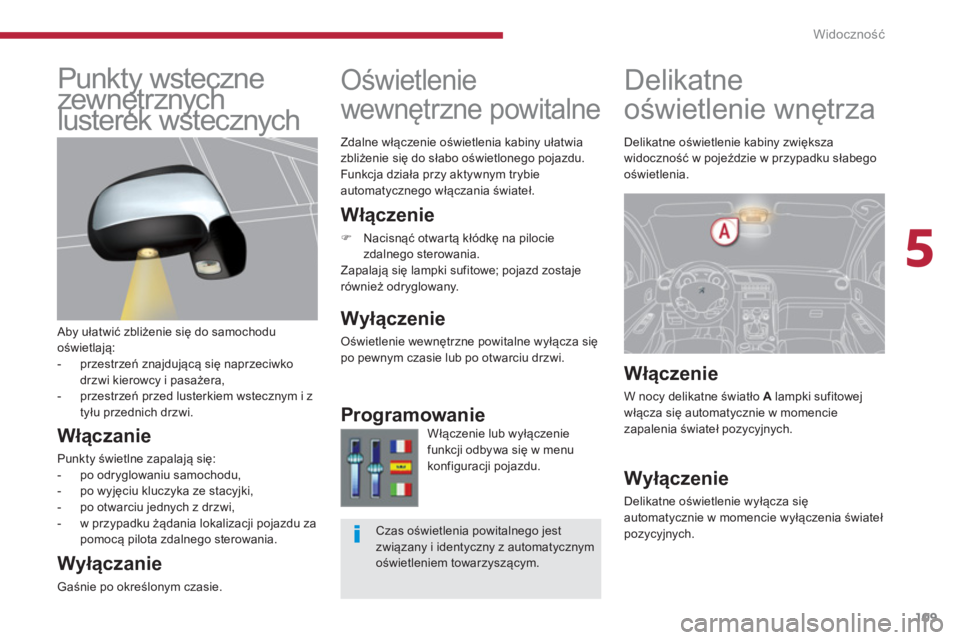

Delikatne
oświetlenie wnętrza
Oświetlenie
wewnętrzne powitalne
Włączenie
)
Nacisnąć otwartą kłódkę na pilocie
zdalnego sterowania.
Zapalają się lampki sufitowe; pojazd zostaje
również odryglowany.
Wyłączenie
Oświetlenie wewnętrzne powitalne wyłącza się
po pewnym czasie lub po otwarciu drzwi.
Programowanie
Włączenie
W nocy delikatne światło A
lampki sufitowej
włącza się automatycznie w momencie
zapalenia świateł pozycyjnych.
Wyłączenie
Delikatne oświetlenie wyłącza się
automatycznie w momencie wyłączenia świateł
pozycyjnych. Włączenie lub wyłączenie
funkcji odbywa się w menu
konfiguracji pojazdu.
Punkty wsteczne
zewnętrznych
lusterek wstecznych
Aby ułatwić zbliżenie się do samochodu
oświetlają:
- przestrzeń znajdującą się naprzeciwko
drzwi kierowcy i pasażera,
- przestrzeń przed lusterkiem wstecznym i z
tyłu przednich drzwi.
Włączanie
Punkty świetlne zapalają się:
- po odryglowaniu samochodu,
- po wyjęciu kluczyka ze stacyjki,
- po otwarciu jednych z drzwi,
- w przypadku żądania lokalizacji pojazdu za
pomocą pilota zdalnego sterowania.
Wyłączanie
Gaśnie po określonym czasie.
Delikatne oświetlenie kabiny zwiększa
widoczność w pojeździe w przypadku słabego
oświetlenia.
Zdalne włączenie oświetlenia kabiny ułatwia
zbliżenie się do słabo oświetlonego pojazdu.
Funkcja działa przy aktywnym trybie
automatycznego włączania świateł.
Czas oświetlenia powitalnego jest
związany i identyczny z automatycznym
oświetleniem towarzyszącym.
Page 112 of 388
Widoczność
110
Włącza się automatycznie w momencie
otworzenia i gaśnie po zamknięciu bagażnika.

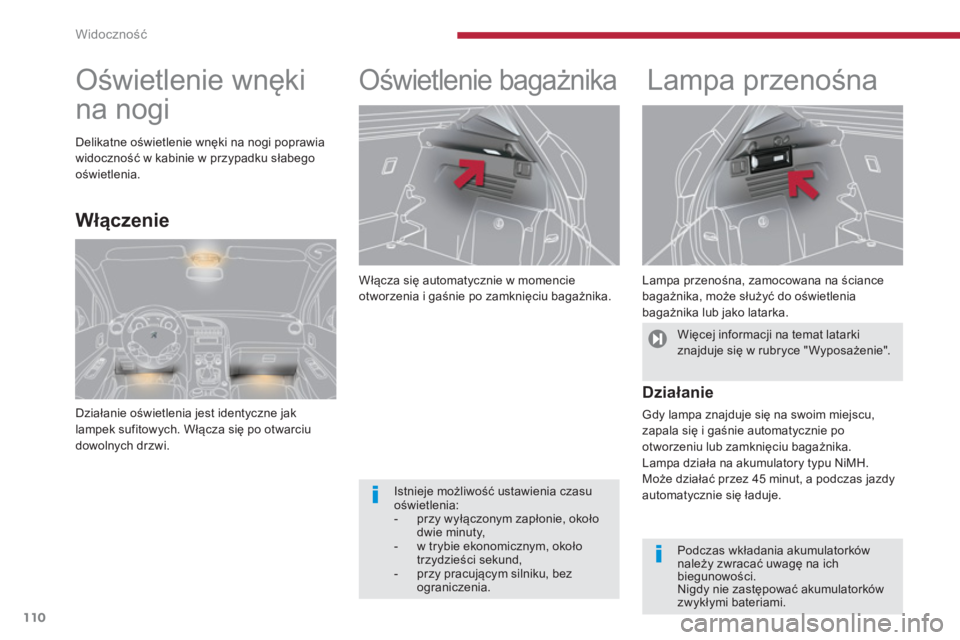

Oświetlenie bagażnika
Lampa przenośna
Lampa przenośna, zamocowana na ściance
bagażnika, może służyć do oświetlenia
bagażnika lub jako latarka.
Działanie
Gdy lampa znajduje się na swoim miejscu,
zapala się i gaśnie automatycznie po
otworzeniu lub zamknięciu bagażnika.
Lampa działa na akumulatory typu NiMH.
Może działać przez 45 minut, a podczas jazdy
automatycznie się ładuje.
Oświetlenie wnęki
na nogi
Działanie oświetlenia jest identyczne jak
lampek sufitowych. Włącza się po otwarciu
dowolnych drzwi. Delikatne oświetlenie wnęki na nogi poprawia
widoczność w kabinie w przypadku słabego
oświetlenia.
Istnieje możliwość ustawienia czasu
oświetlenia:
- przy wyłączonym zapłonie, około
dwie minuty,
- w trybie ekonomicznym, około
trzydzieści sekund,
- przy pracującym silniku, bez
ograniczenia.
Podczas wkładania akumulatorków
należy zwracać uwagę na ich
biegunowości.
Nigdy nie zastępować akumulatorków
zwykłymi bateriami.
Więcej informacji na temat latarki
znajduje się w rubryce " Wyposażenie".
Włączenie
Page 113 of 388
6
Wyposażenie
111

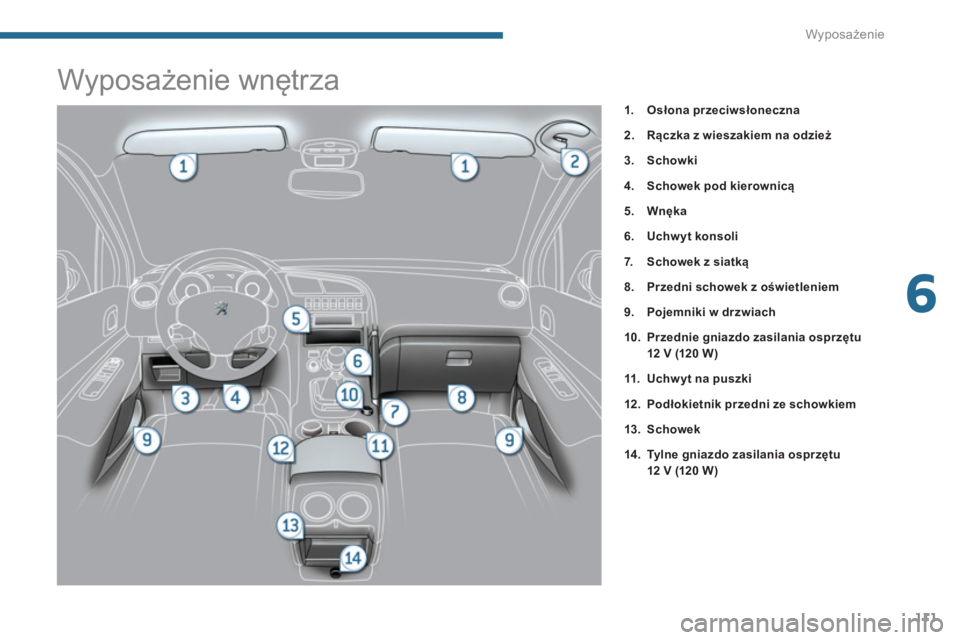

Wyposażenie wnętrza
1.
Osłona przeciwsłoneczna
2.
Rączka z wieszakiem na odzież
3.
Schowki
4.
Schowek pod kierownicą
5.
Wnęka
6.
Uchwyt konsoli
7.
Schowek z siatką
8.
Przedni schowek z oświetleniem
9.
Pojemniki w drzwiach
10.
Przednie gniazdo zasilania osprzętu
12 V (120 W)
11.
Uchwyt na puszki
12 .
Podłokietnik przedni ze schowkiem
13.
Schowek
14 .
Tylne gniazdo zasilania osprzętu
12 V (120 W)
Page 114 of 388
Wyposażenie
112

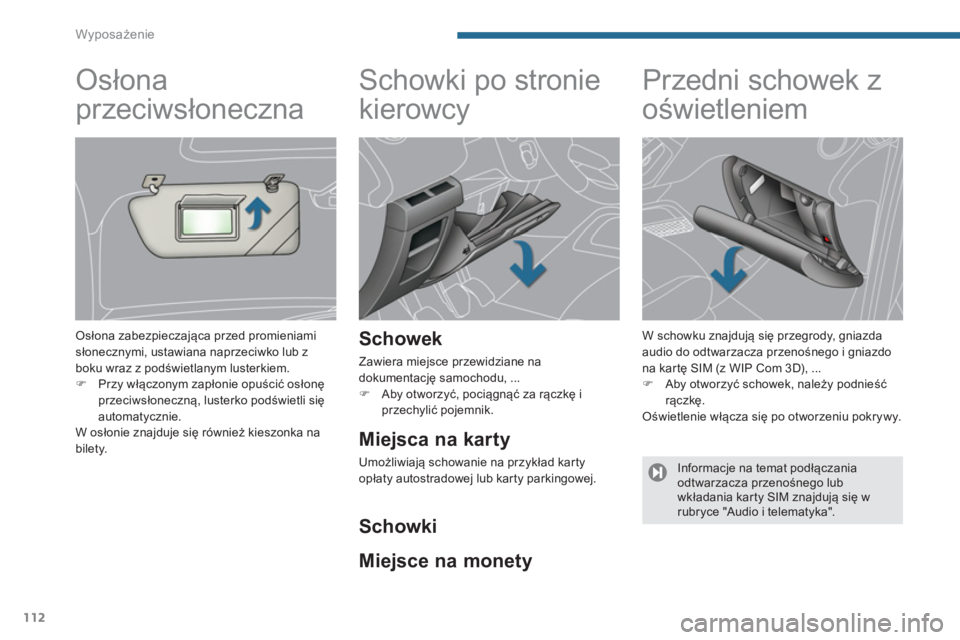

Schowki po stronie
kierowcy
Schowek
Zawiera miejsce przewidziane na
dokumentację samochodu, ...
)
Aby otworzyć, pociągnąć za rączkę i
przechylić pojemnik.
Przedni schowek z
oświetleniem
W schowku znajdują się przegrody, gniazda
audio do odtwarzacza przenośnego i gniazdo
na kartę SIM (z WIP Com 3D), ...
)
Aby otworzyć schowek, należy podnieść
rączkę.
Oświetlenie włącza się po otworzeniu pokrywy.
Osłona
przeciwsłoneczna
Osłona zabezpieczająca przed promieniami
słonecznymi, ustawiana naprzeciwko lub z
boku wraz z podświetlanym lusterkiem.
)
Przy włączonym zapłonie opuścić osłonę
przeciwsłoneczną, lusterko podświetli się
automatycznie.
W osłonie znajduje się również kieszonka na
bilety.
Miejsca na karty
Umożliwiają schowanie na przykład karty
opłaty autostradowej lub karty parkingowej.
Miejsce na monety
Schowki
Informacje na temat podłączania
odtwarzacza przenośnego lub
wkładania karty SIM znajdują się w
rubryce "Audio i telematyka".
Page 115 of 388
6
Wyposażenie
113
Podłokietnik przedni
Schowek
Dysza wentylacyjna zapewnia nadmuch
klimatyzowanego powietrza.
WIP Plug - Czytnik USB
Te n m o d uł przyłączeniowy składa się z gniazda
JACK i/lub portu USB.
Pozwala on użytkownikowi na podłączanie
urządzenia przenośnego, np. przenośnego
odtwarzacza cyfrowego typu iPod
® albo
pamięci USB.
Odczytuje on formaty plików audio (mp3,
ogg, wma, wav...), które są przesyłane do
radioodtwarzacza w celu odsłuchu poprzez
głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania pod kierownicą
albo na panelu czołowym radioodtwarzacza i
wyświetlać je na ekranie wielofunkcyjnym.
Po podłączeniu do gniazda USB, urządzenie
przenośne ładuje się automatycznie. Podłokietnik z pojemnikiem zwiększa komfort
kierowcy i pasażera na przednim fotelu.
)
Podnieść pokrywę z lewej strony.
Więcej szczegółowych informacji
dotyczących użytkowania tego
urządzenia znajduje się w rubryce
"Audio i telematyka".
Page 116 of 388
Wyposażenie
114

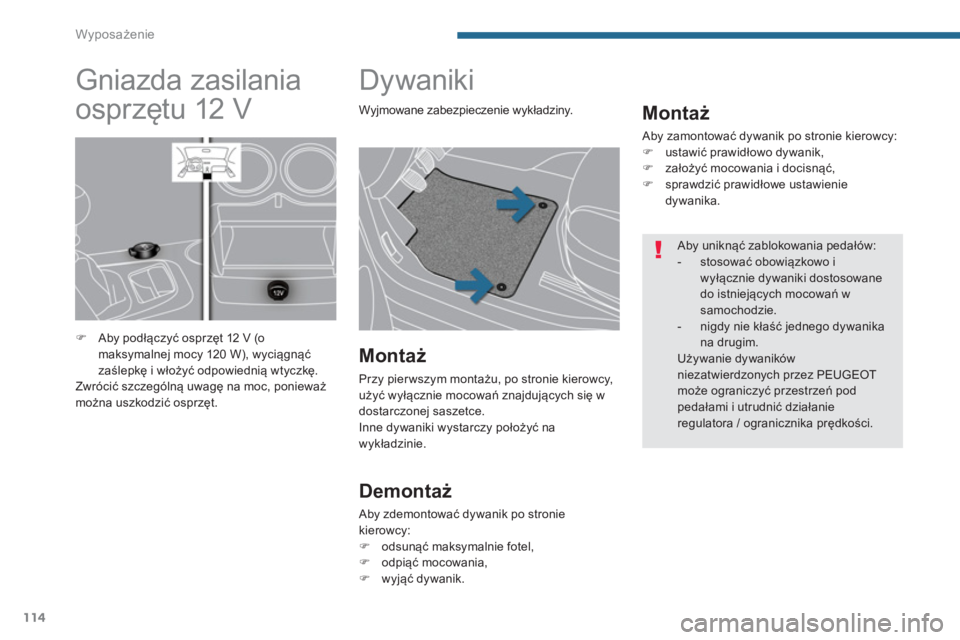

Dywaniki
Montaż
Aby zamontować dywanik po stronie kierowcy:
)
ustawić prawidłowo dywanik,
)
założyć mocowania i docisnąć,
)
sprawdzić prawidłowe ustawienie
dywanika.
Montaż
Przy pierwszym montażu, po stronie kierowcy,
użyć wyłącznie mocowań znajdujących się w
dostarczonej saszetce.
Inne dywaniki wystarczy położyć na
wykładzinie.
Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
)
odsunąć maksymalnie fotel,
)
odpiąć mocowania,
)
wyjąć dywanik.
Gniazda zasilania
osprzętu 12 V
)
Aby podłączyć osprzęt 12 V (o
maksymalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią wtyczkę.
Zwrócić szczególną uwagę na moc, ponieważ
można uszkodzić osprzęt. Wyjmowane zabezpieczenie wykładziny.
Aby uniknąć zablokowania pedałów:
- stosować obowiązkowo i
wyłącznie dywaniki dostosowane
do istniejących mocowań w
samochodzie.
- nigdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez PEUGEOT
może ograniczyć przestrzeń pod
pedałami i utrudnić działanie
regulatora / ogranicznika prę
dkości.
Page 117 of 388
6
Wyposażenie
115

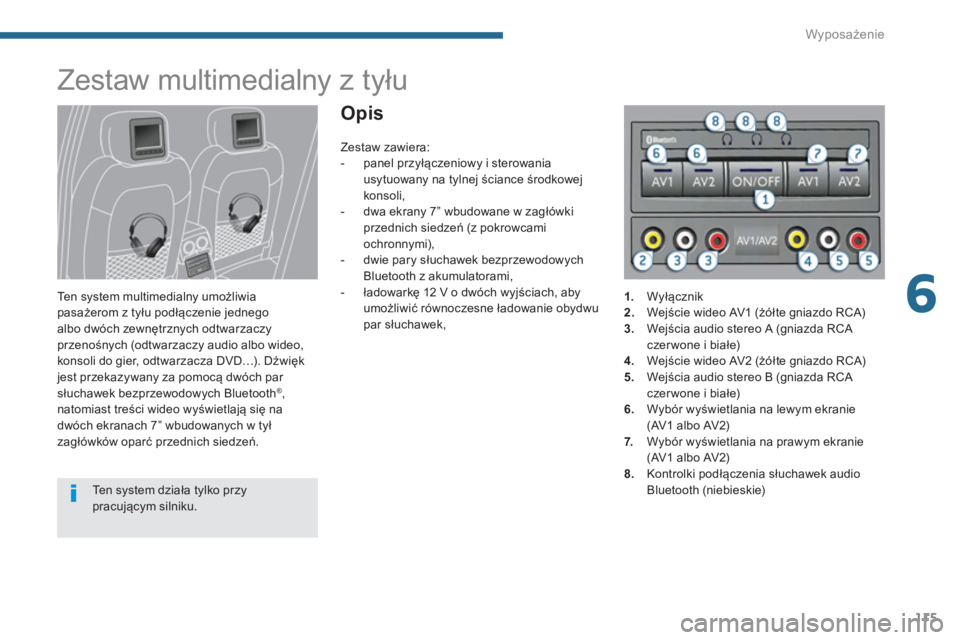

Zestaw multimedialny z tyłu
Ten system multimedialny umożliwia
pasażerom z tyłu podłączenie jednego
albo dwóch zewnętrznych odtwarzaczy
przenośnych (odtwarzaczy audio albo wideo,
konsoli do gier, odtwarzacza DVD…). Dźwięk
jest przekazywany za pomocą dwóch par
słuchawek bezprzewodowych Bluetooth
®,
natomiast treści wideo wyświetlają się na
dwóch ekranach 7” wbudowanych w tył
zagłówków oparć przednich siedzeń.
Opis
Ten system działa tylko przy
pracującym silniku.
Zestaw zawiera:
- panel przyłączeniowy i sterowania
usytuowany na tylnej ściance środkowej
konsoli,
- dwa ekrany 7” wbudowane w zagłówki
przednich siedzeń (z pokrowcami
ochronnymi),
- dwie pary słuchawek bezprzewodowych
Bluetooth z akumulatorami,
- ładowarkę 12 V o dwóch wyjściach, aby
umożliwić równoczesne ładowanie obydwu
par słuchawek,
1.
Wyłącznik
2.
Wejście wideo AV1 (żółte gniazdo RCA)
3.
Wejścia audio stereo A (gniazda RCA
czer wone i białe)
4.
Wejście wideo AV2 (żółte gniazdo RCA)
5.
Wejścia audio stereo B (gniazda RCA
czer wone i białe)
6.
Wybór wyświetlania na lewym ekranie
(AV1 albo AV2)
7.
Wybór wyświetlania na prawym ekranie
(AV1 albo AV2)
8.
Kontrolki podłączenia słuchawek audio
Bluetooth (niebieskie)
Page 118 of 388
Wyposażenie
116

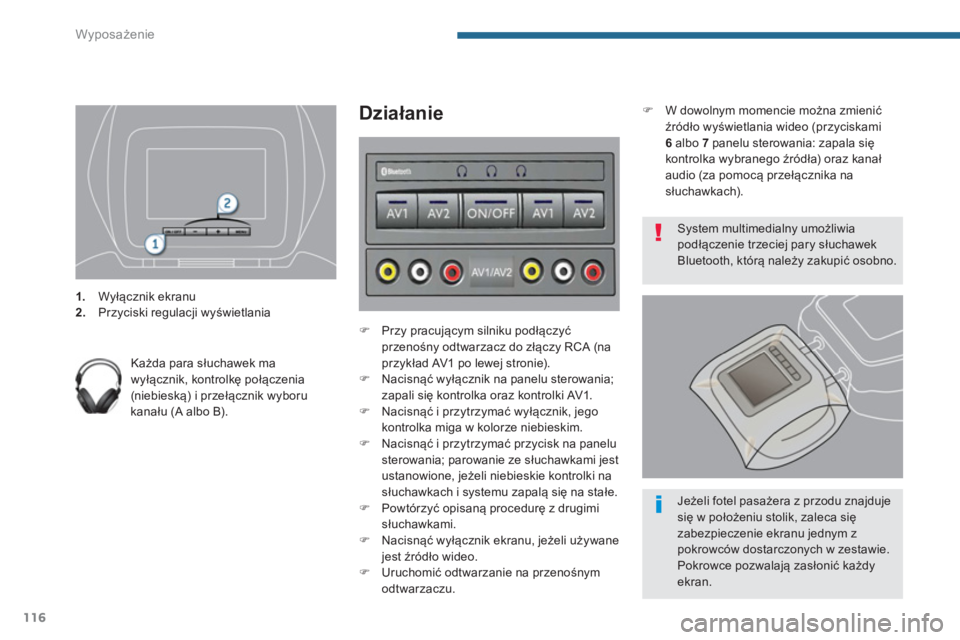

1.
Wyłącznik ekranu
2.
Przyciski regulacji wyświetlania
Każda para słuchawek ma
wyłącznik, kontrolkę połączenia
(niebieską) i przełącznik wyboru
kanału (A albo B).
Działanie
)
Przy pracującym silniku podłączyć
przenośny odtwarzacz do złączy RCA (na
przykład AV1 po lewej stronie).
)
Nacisnąć wyłącznik na panelu sterowania;
zapali się kontrolka oraz kontrolki AV1.
)
Nacisnąć i przytrzymać wyłącznik, jego
kontrolka miga w kolorze niebieskim.
)
Nacisnąć i przytrzymać przycisk na panelu
sterowania; parowanie ze słuchawkami jest
ustanowione, jeżeli niebieskie kontrolki na
słuchawkach i systemu zapalą się na stałe.
)
Powtórzyć opisaną procedurę z drugimi
słuchawkami.
)
Nacisnąć wyłącznik ekranu, jeżeli używane
jest źródło wideo.
)
Uruchomić odtwarzanie na przenośnym
odtwarzaczu.
System multimedialny umożliwia
podłączenie trzeciej pary s
łuchawek
Bluetooth, którą należy zakupić osobno.
Jeżeli fotel pasażera z przodu znajduje
się w położeniu stolik, zaleca się
zabezpieczenie ekranu jednym z
pokrowców dostarczonych w zestawie.
Pokrowce pozwalają zasłonić każdy
ekran.
)
W dowolnym momencie można zmienić
źródło wyświetlania wideo (przyciskami
6
albo 7
panelu sterowania: zapala się
kontrolka wybranego źródła) o r a z kanał
audio (za pomocą przełącznika na
słuchawkach).
Page 119 of 388
6
Wyposażenie
117

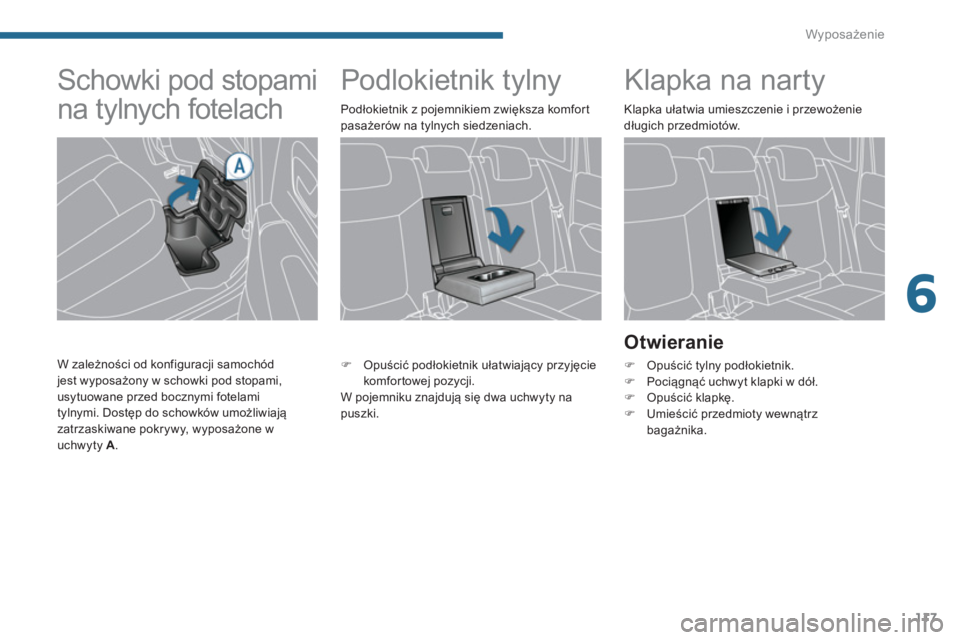

Podlokietnik tylny
Klapka na narty
Otwieranie
)
Opuścić tylny podłokietnik.
)
Pociągnąć uchwyt klapki w dół.
)
Opuścić klapkę.
)
Umieścić przedmioty wewnątrz
bagażnika.
)
Opuścić podłokietnik ułatwiający przyjęcie
komfortowej pozycji.
W pojemniku znajdują się dwa uchwyty na
puszki. Podłokietnik z pojemnikiem zwiększa komfort
pasażerów na tylnych siedzeniach. Klapka ułatwia umieszczenie i przewożenie
długich przedmiotów.
Schowki pod stopami
na tylnych fotelach
W zależności od konfiguracji samochód
jest wyposażony w schowki pod stopami,
usytuowane przed bocznymi fotelami
tylnymi. Dostęp do schowków umożliwiają
zatrzaskiwane pokrywy, wyposażone w
uchwyty A
.
Page 120 of 388
Wyposażenie
118
Przeszklony dach
panoramiczny
Tr y b ręczny
)
Pociągnąć lub nacisnąć przełącznik A
nie
pokonując punktu oporu.
Zasłona zatrzyma się w momencie
zwolnienia przełącznika.
Tr y b a u t o m a t y c z n y
)
Pociągnąć lub nacisnąć przełącznik A
pokonując punktu oporu.
Jeden impuls całkowicie otwiera lub
zamyka zasłonę.
Ponowne naciśnięcie przełącznika
zatrzymuje zasłonę.
System antyzaciskowy
W trybie automatycznym i na końcu operacji,
jeżeli zasłona przyciemniająca napotka
przeszkodę podczas zamykania, zatrzyma się
i lekko cofnie.
Zasłona przyciemniająca z elektrycznym
sterowaniem sekwencyjnym
Ponowna inicjalizacja
: w przypadku odcięcia
zasilania zasłony w trakcie jej ruchu należy
przeprowadzić ponowną inicjalizację systemu
antyzaciskowego:
)
Nacisnąć przełącznik i przytrzymać do
całkowitego zamknięcia zasłony.
W przypadku otwarcia się zasłony
podczas manewru zamykania i zaraz
po zatrzymaniu:
)
Pociągnąć przełącznik i
przytrzymać do całkowitego
otwarcia zasłony,
)
Nacisnąć przełącznik do
całkowitego zamknięcia zasłony.
Podczas tych operacji funkcja
antyzaciskowa jest nieaktywna.
W przypadku zaciśnięcia w momencie
manewrowania zasłoną należy zmienić
kierunek ruchu zasłony. W tym celu
nacisnąć odpowiedni przełącznik.
W momencie naciś
nięcia przełącznika
zasłony kierowca musi upewnić
się, że nic nie znajduje się na linii
prawidłowego zamknięcia zasłony.
Kierowca musi upewnić się, czy
pasażerowie prawidłowo używają
zasłony przyciemniającej.
Podczas wykonywania manewrów
zasłoną należy zwrócić szczególną
uwagę na dzieci.
Panoramiczna szyba ze szkła barwionego
zwiększa jasność i widoczność we wnętrzu
pojazdu.
Wyposażona jest w ręczną zasłonę
przyciemniającą, złożoną z kilku części,
zwię
kszającą komfort termiczny i akustyczny.
)
Przytrzymać wciśnięty przełącznik
przez co najmniej 3 sekundy. Delikatny
ruch zasłony potwierdzi zakończenie
reinicjalizacji.
Zarówno otwieranie, jak i zamykanie może
odbywać się w dwóch trybach:
