PEUGEOT 3008 2015.5. Upute Za Rukovanje (in Croatian)

119
3008_hr_Chap06_securite-enfants_ed01-2015

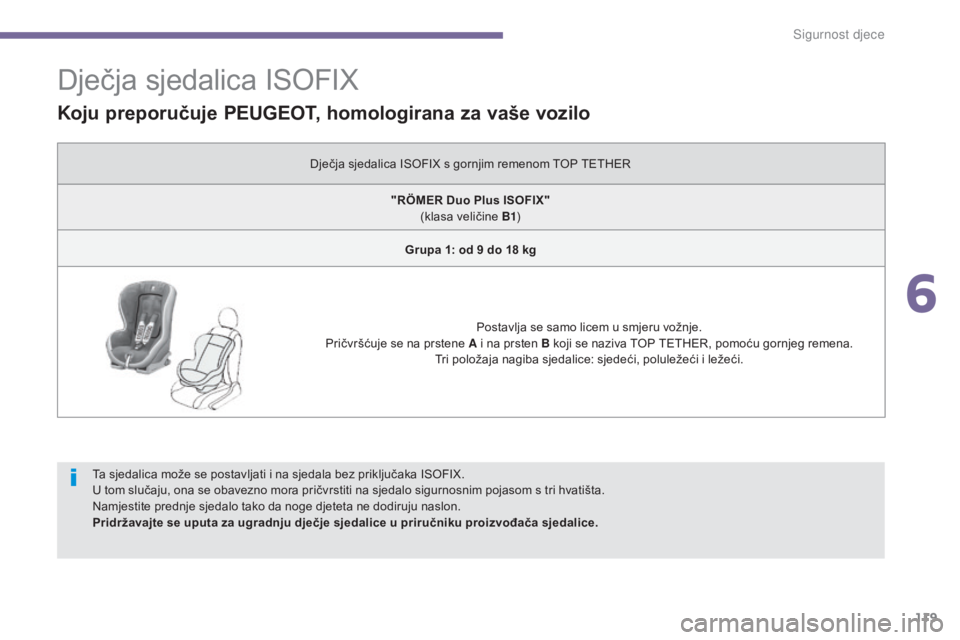

Dječja sjedalica ISOFIX
Ta sjedalica može se postavljati i na sjedala bez priključaka ISOFIX.
U tom slučaju, ona se obavezno mora pričvrstiti na sjedalo sigurnosnim pojasom s tri hvatišta.
Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.
Pridržavajte se uputa za ugradnju dječje sjedalice u priručniku proizvođača sjedalice.
Koju preporučuje PEUGEOT, homologirana za vaše vozilo
Dječja sjedalica ISOFIX s gornjim remenom TOP TETHER"RÖMER Duo Plus ISOFIX" (klasa veličine B1 )
Grupa 1: od 9
do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se na prstene A i na prsten B koji se naziva TOP TETHER, pomoću gornjeg remena. Tri položaja nagiba sjedalice: sjedeći, poluležeći i ležeći.
6
Sigurnost djece

120
3008_hr_Chap06_securite-enfants_ed01-2015

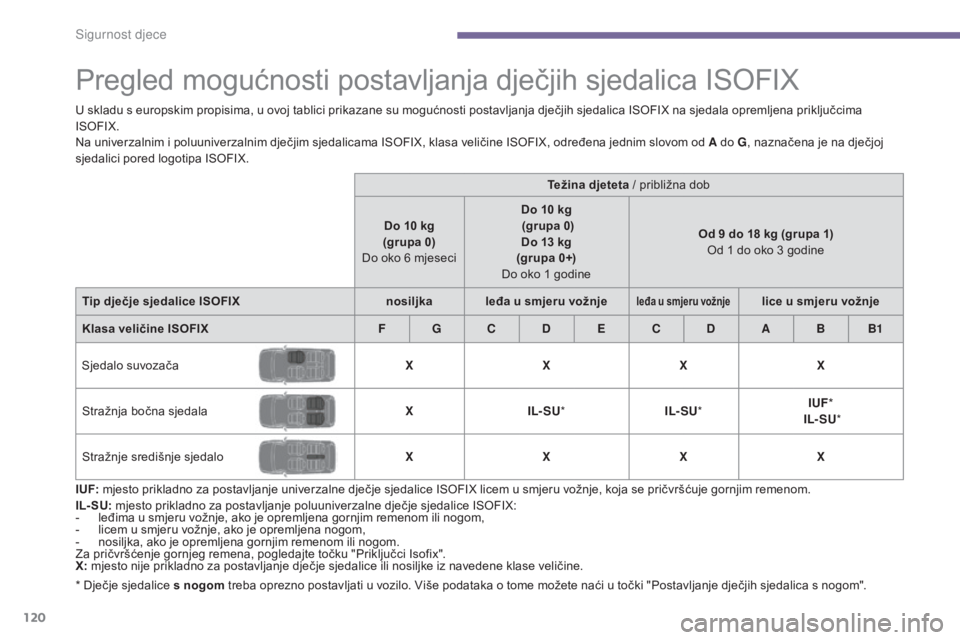

Pregled mogućnosti postavljanja dječjih sjedalica ISOFIX
I UF: mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem u smjeru vožnje, koja se pričvršćuje gornjim remenom.
IL- SU: mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:
-

l
eđima u smjeru vožnje, ako je opremljena gornjim remenom ili nogom,
-

l
icem u smjeru vožnje, ako je opremljena nogom,
-

n
osiljka, ako je opremljena gornjim remenom ili nogom.
Za pričvršćenje gornjeg remena, pogledajte točku "Priključci Isofix".
X: mjesto nije prikladno za postavljanje dječje sjedalice ili nosiljke iz navedene klase veličine.
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G
, naznačena je na dječjoj
sjedalici pored logotipa ISOFIX.
*

D
ječje sjedalice s nogom treba oprezno postavljati u vozilo. Više podataka o tome možete naći u točki "Postavljanje dječjih sjedalica s nogom". Težina djeteta / približna dob
Do 10 kg
(grupa 0)
Do oko 6 mjeseci
Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do oko 1 godine
Od 9 do 18 kg (grupa 1)
Od 1 do oko 3 godine
Tip dječje sjedalice ISOFIX nosiljkaleđa u smjeru vožnje
leđa u smjeru vožnjelice u smjeru vožnje
Klasa veličine ISOFIX F G C D E C D A B B1
Sjedalo suvozača XXXX
Stražnja bočna sjedala XIL- SU* IL- SU* IUF
*
IL- SU *
Stražnje središnje sjedalo XXXX
Sigurnost djece

121
3008_hr_Chap06_securite-enfants_ed01-2015

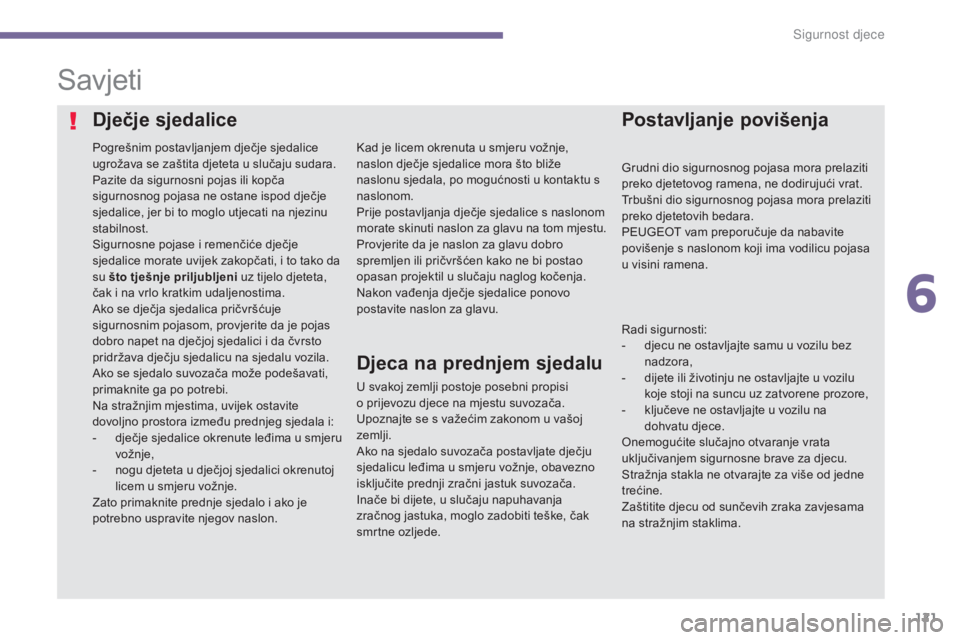

Savjeti
Pogrešnim postavljanjem dječje sjedalice
ugrožava se zaštita djeteta u slučaju sudara.
Pazite da sigurnosni pojas ili kopča
sigurnosnog pojasa ne ostane ispod dječje
sjedalice, jer bi to moglo utjecati na njezinu
stabilnost.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, i to tako da
su što tješnje priljubljeni uz tijelo djeteta,
čak i na vrlo kratkim udaljenostima.
Ako se dječja sjedalica pričvršćuje
sigurnosnim pojasom, provjerite da je pojas
dobro napet na dječjoj sjedalici i da čvrsto
pridržava dječju sjedalicu na sjedalu vozila.
Ako se sjedalo suvozača može podešavati,
primaknite ga po potrebi.
Na stražnjim mjestima, uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-
d
ječje sjedalice okrenute leđima u smjeru
vožnje,
-

n
ogu djeteta u dječjoj sjedalici okrenutoj
licem u smjeru vožnje.
Zato primaknite prednje sjedalo i ako je
potrebno uspravite njegov naslon. Kad je licem okrenuta u smjeru vožnje,
naslon dječje sjedalice mora što bliže
naslonu sjedala, po mogućnosti u kontaktu s
naslonom.
Prije postavljanja dječje sjedalice s naslonom
morate skinuti naslon za glavu na tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili pričvršćen kako ne bi postao
opasan projektil u slučaju naglog kočenja.
Nakon vađenja dječje sjedalice ponovo
postavite naslon za glavu.
Djeca na prednjem sjedalu
U svakoj zemlji postoje posebni propisi
o prijevozu djece na mjestu suvozača.
Upoznajte se s važećim zakonom u vašoj
zemlji.
Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u smjeru vožnje, obavezno
isključite prednji zračni jastuk suvozača.
Inače bi dijete, u slučaju napuhavanja
zračnog jastuka, moglo zadobiti teške, čak
smrtne ozljede.
Postavljanje povišenja
Dječje sjedalice
Grudni dio sigurnosnog pojasa mora prelaziti
preko djetetovog ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora prelaziti
preko djetetovih bedara.
PEUGEOT vam preporučuje da nabavite
povišenje s naslonom koji ima vodilicu pojasa
u visini ramena.
Radi sigurnosti:
-

d
jecu ne ostavljajte samu u vozilu bez
nadzora,
-

d
ijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,
-

k
ljučeve ne ostavljajte u vozilu na
dohvatu djece.
Onemogućite slučajno otvaranje vrata
uključivanjem sigurnosne brave za djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčevih zraka zavjesama
na stražnjim staklima.
6
Sig

122
3008_hr_Chap06_securite-enfants_ed01-2015

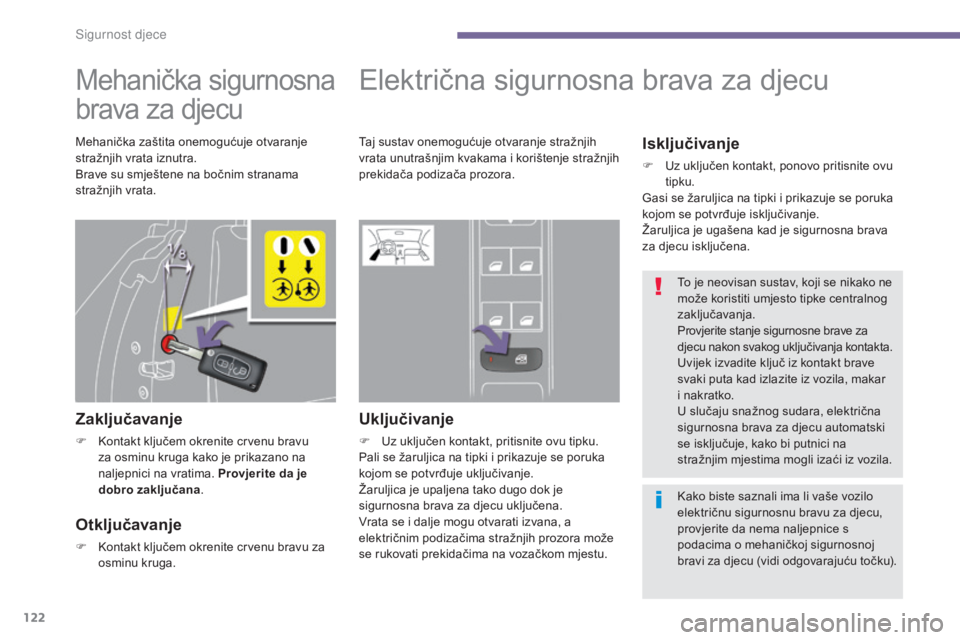

Mehanička sigurnosna
brava za djecu
Zaključavanje
F Kontakt ključem okrenite crvenu bravu za osminu kruga kako je prikazano na
naljepnici na vratima. Provjerite da je
dobro zaključana .
Električna sigurnosna brava za djecu
Uključivanje
F Uz uključen kontakt, pritisnite ovu tipku.
Pali se žaruljica na tipki i prikazuje se poruka
kojom se potvrđuje uključivanje.
Žaruljica je upaljena tako dugo dok je
sigurnosna brava za djecu uključena.
Vrata se i dalje mogu otvarati izvana, a
električnim podizačima stražnjih prozora može
se rukovati prekidačima na vozačkom mjestu.
Otključavanje
F Kontakt ključem okrenite crvenu bravu za
osminu kruga.
Isključivanje
F Uz uključen kontakt, ponovo pritisnite ovu tipku.
Gasi se žaruljica na tipki i prikazuje se poruka
kojom se potvrđuje isključivanje.
Žaruljica je ugašena kad je sigurnosna brava
za djecu isključena.
Mehanička zaštita onemogućuje otvaranje
stražnjih vrata iznutra.
Brave su smještene na bočnim stranama
stražnjih vrata.
Taj sustav onemogućuje otvaranje stražnjih
vrata unutrašnjim kvakama i korištenje stražnjih
prekidača podizača prozora.
To je neovisan sustav, koji se nikako ne
može koristiti umjesto tipke centralnog
zaključavanja.
Provjerite stanje sigurnosne brave za
djecu nakon svakog uključivanja kontakta.
Uvijek izvadite ključ iz kontakt brave
svaki puta kad izlazite iz vozila, makar
i nakratko.
U slučaju snažnog sudara, električna
sigurnosna brava za djecu automatski
se isključuje, kako bi putnici na
stražnjim mjestima mogli izaći iz vozila.
Kako biste saznali ima li vaše vozilo
električnu sigurnosnu bravu za djecu,
provjerite da nema naljepnice s
podacima o mehaničkoj sigurnosnoj
bravi za djecu (vidi odgovarajuću točku).
Sig

123
3008_hr_Chap07_securite_ed01-2015

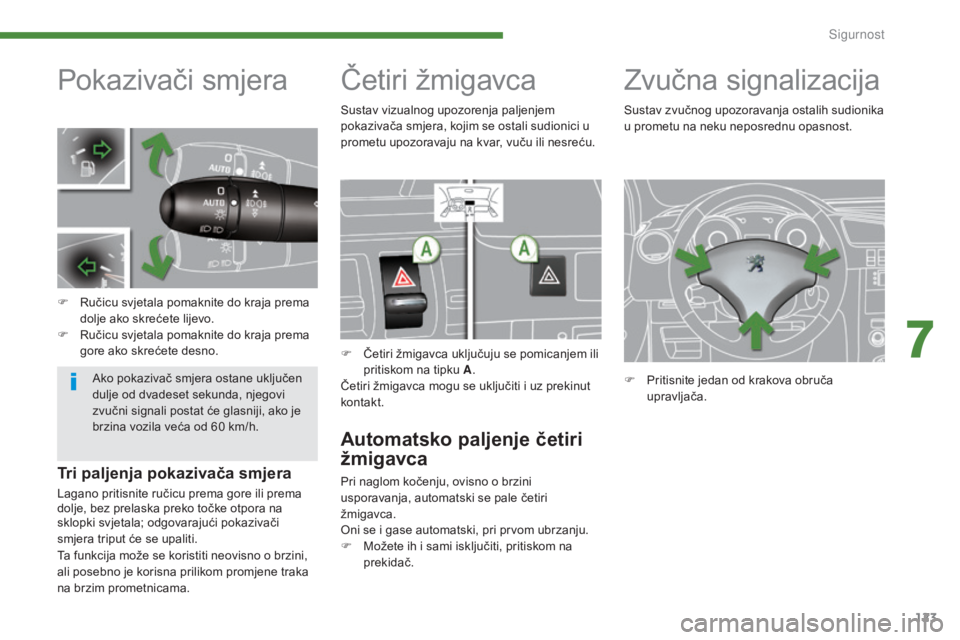

Pokazivači smjera
F Ručicu svjetala pomaknite do kraja prema dolje ako skrećete lijevo.
F

R
učicu svjetala pomaknite do kraja prema
gore ako skrećete desno.
Četiri žmigavca
F Četiri žmigavca uključuju se pomicanjem ili pritiskom na tipku A .
Četiri žmigavca mogu se uključiti i uz prekinut
kontakt.
Automatsko paljenje četiri
žmigavca
Pri naglom kočenju, ovisno o brzini
usporavanja, automatski se pale četiri
žmigavca.
Oni se i gase automatski, pri prvom ubrzanju.
F

M
ožete ih i sami isključiti, pritiskom na
prekidač.
Zvučna signalizacija
F Pritisnite jedan od krakova obruča upravljača.
Sustav zvučnog upozoravanja ostalih sudionika
u prometu na neku neposrednu opasnost.
Tri paljenja pokazivača smjera
Lagano pritisnite ručicu prema gore ili prema
dolje, bez prelaska preko točke otpora na
sklopki svjetala; odgovarajući pokazivači
smjera triput će se upaliti.
Ako pokazivač smjera ostane uključen
dulje od dvadeset sekunda, njegovi
zvučni signali postat će glasniji, ako je
brzina vozila veća od 60
km/h.Sustav vizualnog upozorenja paljenjem
pokazivača smjera, kojim se ostali sudionici u
prometu upozoravaju na kvar, vuču ili nesreću.
Ta funkcija može se koristiti neovisno o brzini,
ali posebno je korisna prilikom promjene traka
na brzim prometnicama.
7
Sigurnost

124
3008_hr_Chap07_securite_ed01-2015

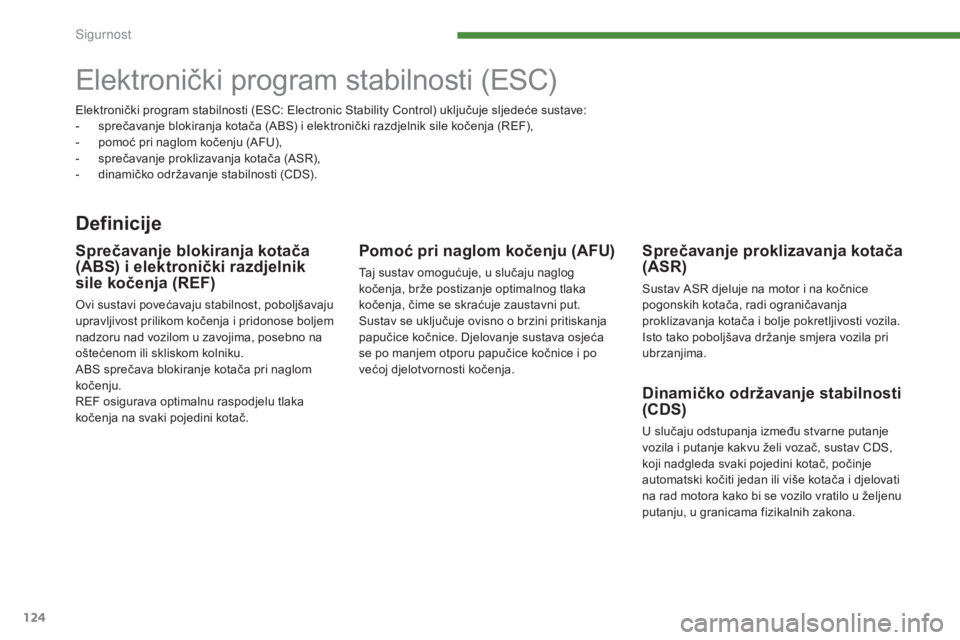

Elektronički program stabilnosti (ESC)
Definicije
Sprečavanje proklizavanja kotača
(ASR)
Sustav ASR djeluje na motor i na kočnice
pogonskih kotača, radi ograničavanja
proklizavanja kotača i bolje pokretljivosti vozila.
Isto tako poboljšava držanje smjera vozila pri
ubrzanjima.
Dinamičko održavanje stabilnosti
(CDS)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav CDS,
koji nadgleda svaki pojedini kotač, počinje
automatski kočiti jedan ili više kotača i djelovati
na rad motora kako bi se vozilo vratilo u željenu
putanju, u granicama fizikalnih zakona.
Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća
se po manjem otporu papučice kočnice i po
većoj djelotvornosti kočenja.
Sprečavanje blokiranja kotača
(ABS) i elektronički razdjelnik
sile kočenja (REF)
Ovi sustavi povećavaju stabilnost, poboljšavaju
upravljivost prilikom kočenja i pridonose boljem
nadzoru nad vozilom u zavojima, posebno na
oštećenom ili skliskom kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju.
REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač. Elektronički program stabilnosti (ESC: Electronic Stability Control) uključuje sljedeće sustave:
-
s
prečavanje blokiranja kotača (ABS) i elektronički razdjelnik sile kočenja (REF),
-
p
omoć pri naglom kočenju (AFU),
-
s
prečavanje proklizavanja kotača (ASR),
-
d
inamičko održavanje stabilnosti (CDS).
Sig

125
3008_hr_Chap07_securite_ed01-2015

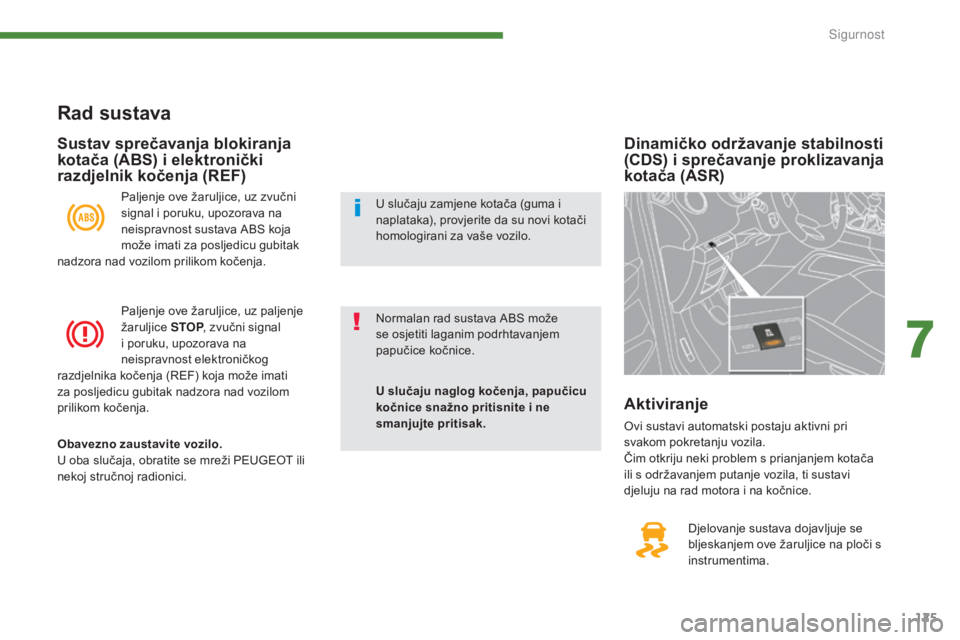

Dinamičko održavanje stabilnosti
(CDS) i sprečavanje proklizavanja
kotača (ASR)
Djelovanje sustava dojavljuje se
bljeskanjem ove žaruljice na ploči s
instrumentima.
Aktiviranje
Ovi sustavi automatski postaju aktivni pri
svakom pokretanju vozila.
Čim otkriju neki problem s prianjanjem kotača
ili s održavanjem putanje vozila, ti sustavi
djeluju na rad motora i na kočnice.
Rad sustava
Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava ABS koja
može imati za posljedicu gubitak
nadzora nad vozilom prilikom kočenja.
Paljenje ove žaruljice, uz paljenje
žaruljice STOP, zvučni signal
i poruku, upozorava na
neispravnost elektroničkog
razdjelnika kočenja (REF) koja može imati
za posljedicu gubitak nadzora nad vozilom
prilikom kočenja.
Obavezno zaustavite vozilo.
U oba slučaja, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak. Normalan rad sustava ABS može
se osjetiti laganim podrhtavanjem
papučice kočnice. U slučaju zamjene kotača (guma i
naplataka), provjerite da su novi kotači
homologirani za vaše vozilo.
7
Sigurnost

126
3008_hr_Chap07_securite_ed01-2015

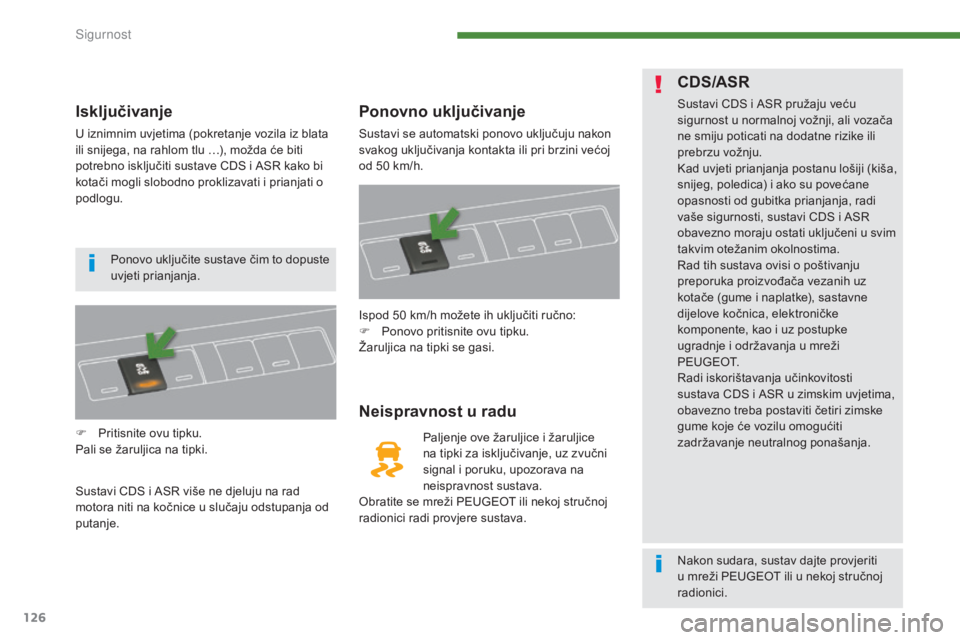

Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu …), možda će biti
potrebno isključiti sustave CDS i ASR kako bi
kotači mogli slobodno proklizavati i prianjati o
podlogu.
F
P
ritisnite ovu tipku.
Pali se žaruljica na tipki.
Sustavi CDS i ASR više ne djeluju na rad
motora niti na kočnice u slučaju odstupanja od
putanje.
Ponovno uključivanje
Sustavi se automatski ponovo uključuju nakon
svakog uključivanja kontakta ili pri brzini većoj
od 50
km/h.
Neispravnost u radu
Paljenje ove žaruljice i žaruljice
na tipki za isključivanje, uz zvučni
signal i poruku, upozorava na
neispravnost sustava.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava. Ispod 50

km/h možete ih uključiti ručno:
F

P

onovo pritisnite ovu tipku.
Žaruljica na tipki se gasi.
CDS/ASR
Sustavi CDS i ASR pružaju veću
sigurnost u normalnoj vožnji, ali vozača
ne smiju poticati na dodatne rizike ili
prebrzu vožnju.
Kad uvjeti prianjanja postanu lošiji (kiša,
snijeg, poledica) i ako su povećane
opasnosti od gubitka prianjanja, radi
vaše sigurnosti, sustavi CDS i ASR
obavezno moraju ostati uključeni u svim
takvim otežanim okolnostima.
Rad tih sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
P E U G E O T.
Radi iskorištavanja učinkovitosti
sustava CDS i ASR u zimskim uvjetima,
obavezno treba postaviti četiri zimske
gume koje će vozilu omogućiti
zadržavanje neutralnog ponašanja.
Ponovo uključite sustave čim to dopuste
uvjeti prianjanja.
Nakon sudara, sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Sig

127
3008_hr_Chap07_securite_ed01-2015

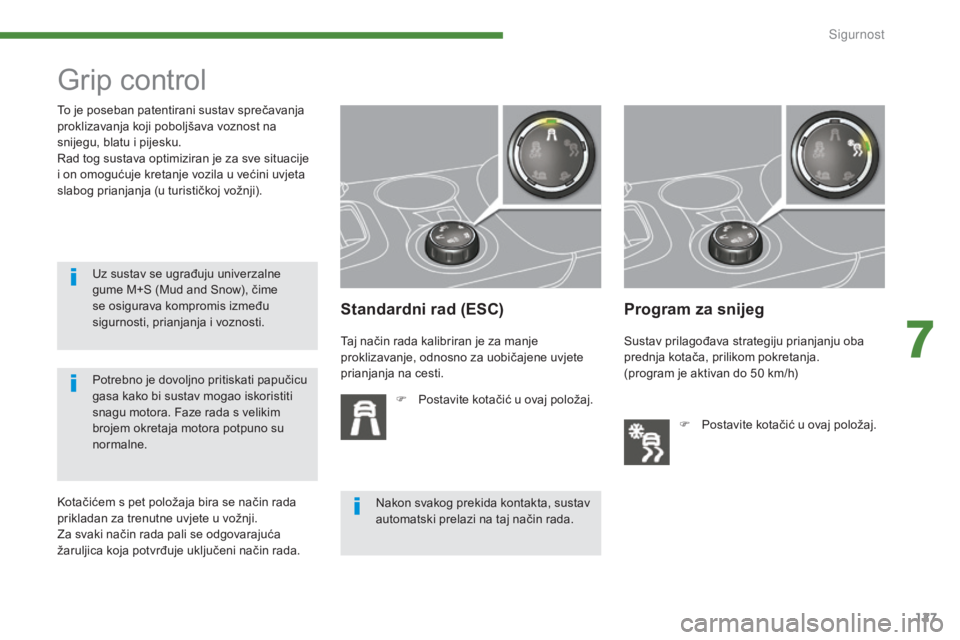

Grip control
Standardni rad (ESC)
F Postavite kotačić u ovaj položaj.
Program za snijeg
To je poseban patentirani sustav sprečavanja
proklizavanja koji poboljšava voznost na
snijegu, blatu i pijesku.
Rad tog sustava optimiziran je za sve situacije
i on omogućuje kretanje vozila u većini uvjeta
slabog prianjanja (u turističkoj vožnji).Taj način rada kalibriran je za manje
proklizavanje, odnosno za uobičajene uvjete
prianjanja na cesti.Sustav prilagođava strategiju prianjanju oba
prednja kotača, prilikom pokretanja.
(program je aktivan do 50
km/h)
F

P
ostavite kotačić u ovaj položaj.
Potrebno je dovoljno pritiskati papučicu
gasa kako bi sustav mogao iskoristiti
snagu motora. Faze rada s velikim
brojem okretaja motora potpuno su
normalne.
Nakon svakog prekida kontakta, sustav
automatski prelazi na taj način rada.
Kotačićem s pet položaja bira se način rada
prikladan za trenutne uvjete u vožnji.
Za svaki način rada pali se odgovarajuća
žaruljica koja potvrđuje uključeni način rada. Uz sustav se ugrađuju univerzalne
gume M+S (Mud and Snow), čime
se osigurava kompromis između
sigurnosti, prianjanja i voznosti.
7
Sig

128
3008_hr_Chap07_securite_ed01-2015

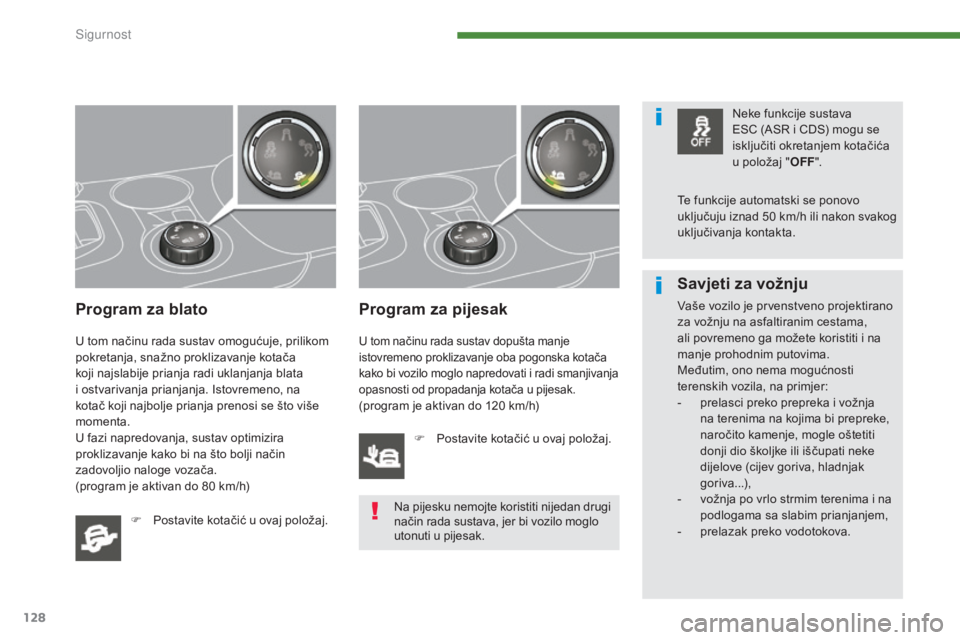

Program za blato
U tom načinu rada sustav omogućuje, prilikom
pokretanja, snažno proklizavanje kotača
koji najslabije prianja radi uklanjanja blata
i ostvarivanja prianjanja. Istovremeno, na
kotač koji najbolje prianja prenosi se što više
momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način
zadovoljio naloge vozača.
(program je aktivan do 80 km/h)
F

P
ostavite kotačić u ovaj položaj.
Program za pijesak
U tom načinu rada sustav dopušta manje
istovremeno proklizavanje oba pogonska kotača
kako bi vozilo moglo napredovati i radi smanjivanja
opasnosti od propadanja kotača u pijesak.
(program je aktivan do 120 km/h)
F
P
ostavite kotačić u ovaj položaj. Neke funkcije sustava
ESC (ASR i CDS) mogu se
isključiti okretanjem kotačića
u položaj "
OFF".
Savjeti za vožnju
Vaše vozilo je prvenstveno projektirano
za vožnju na asfaltiranim cestama,
ali povremeno ga možete koristiti i na
manje prohodnim putovima.
Međutim, ono nema mogućnosti
terenskih vozila, na primjer:
-

p
relasci preko prepreka i vožnja
na terenima na kojima bi prepreke,
naročito kamenje, mogle oštetiti
donji dio školjke ili iščupati neke
dijelove (cijev goriva, hladnjak
goriva...),
-

v
ožnja po vrlo strmim terenima i na
podlogama sa slabim prianjanjem,
-

p
relazak preko vodotokova.
Na pijesku nemojte koristiti nijedan drugi
način rada sustava, jer bi vozilo moglo
utonuti u pijesak. Te funkcije automatski se ponovo
uključuju iznad 50
km/h ili nakon svakog
uključivanja kontakta.
Sigurnost
