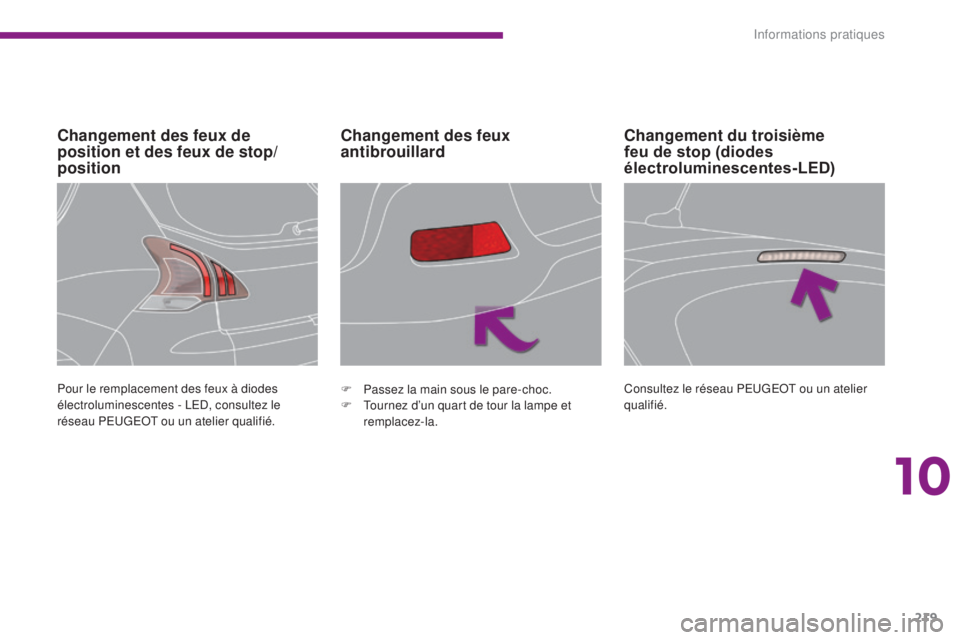

Changement des feux de
position et des feux de stop/
positionChangement des feux
antibrouillard
Pour le remplacement des feux à diodes
électroluminescentes - LED, consultez le
réseau PEUGEOT ou un atelier qualifié. F
P assez la main sous le pare-choc.
F

T
ournez d’un quart de tour la lampe et
remplacez-la.
Changement du troisième
feu de stop (diodes
électroluminescentes-LED)
Consultez le réseau PEUGEOT ou un atelier
qualifié.
10
Informations pratiques

220

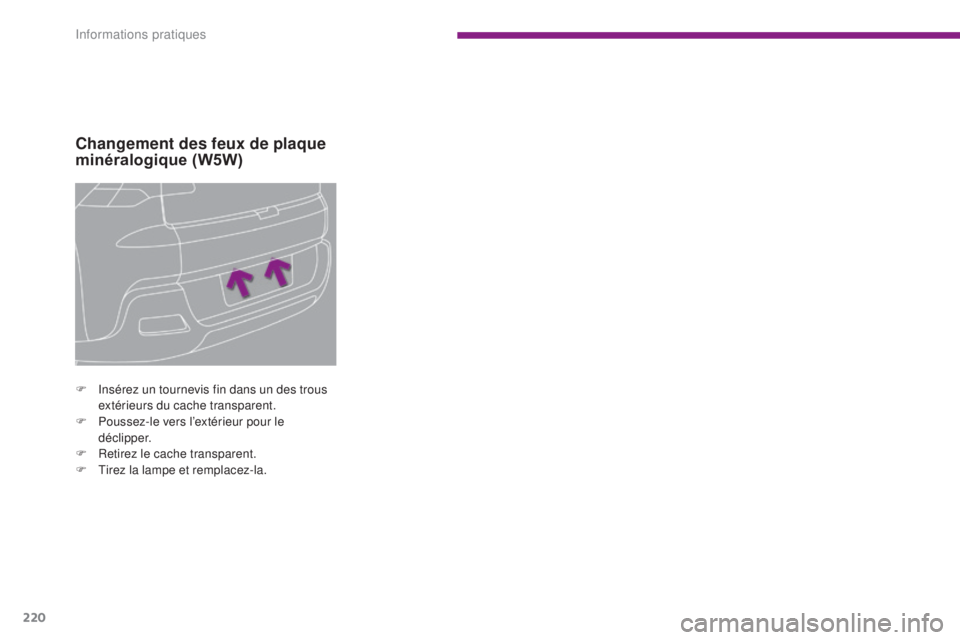

Changement des feux de plaque
minéralogique (W5W)
F Insérez un tournevis fin dans un des trous extérieurs du cache transparent.
F

P
oussez-le vers l’extérieur pour le
déclipper.
F

R
etirez le cache transparent.
F

T
irez la lampe et remplacez-la.
Informations pratiques

221

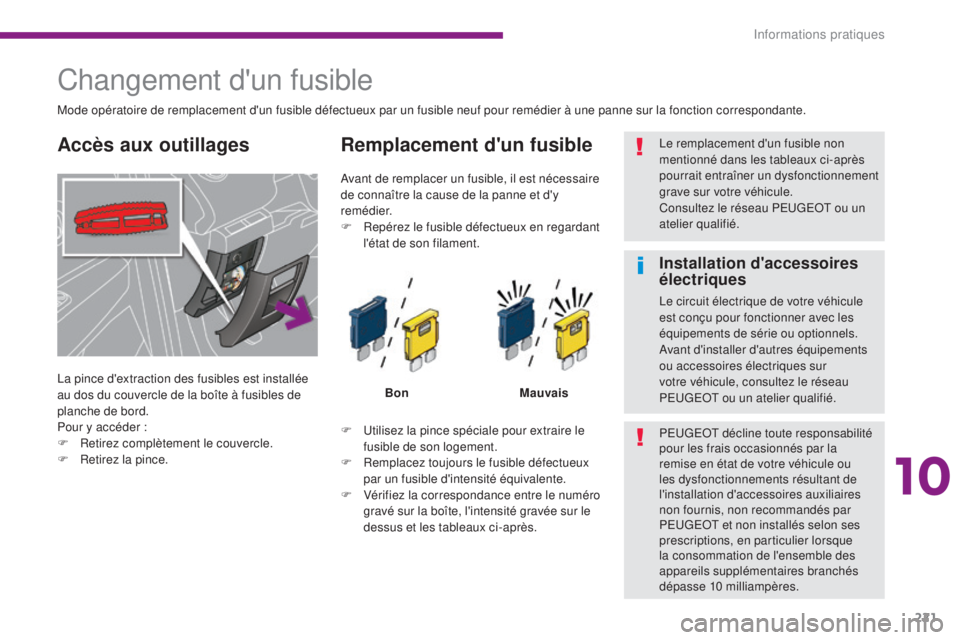

Changement d'un fusible
La pince d'extraction des fusibles est installée
au dos du couvercle de la boîte à fusibles de
planche de bord.
Pour y accéder :
F

R
etirez complètement le couvercle.
F

R
etirez la pince.
Remplacement d'un fusible
Bon Mauvais
F

U

tilisez la pince spéciale pour extraire le
fusible de son logement.
F

R

emplacez toujours le fusible défectueux
par un fusible d'intensité équivalente.
F

V

érifiez la correspondance entre le numéro
gravé sur la boîte, l'intensité gravée sur le
dessus et les tableaux ci-après.
Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d'y
remédier.
F

R

epérez le fusible défectueux en regardant
l'état de son filament.
Mode opératoire de remplacement d'un fusible défectueux par un fusible neuf pour remédier à une panne sur la fonction correspondante.
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Accès aux outillages
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
10
Informations pratiques

222
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord.

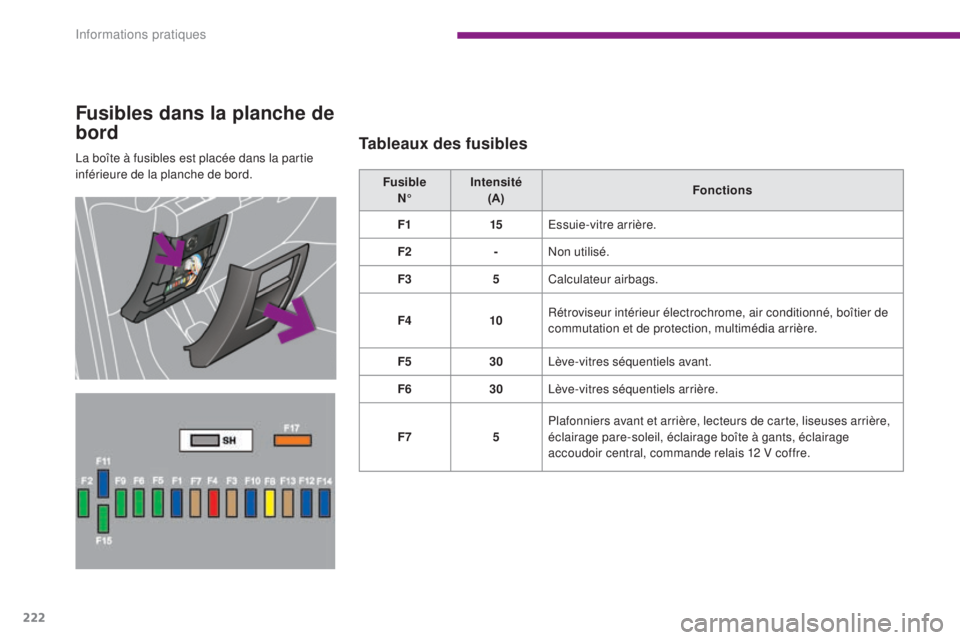

Fusibles dans la planche de
bord
Tableaux des fusibles
Fusible N° Intensité
(A) Fonctions
F1 15Essuie-vitre arrière.
F2 -Non utilisé.
F3 5Calculateur airbags.
F4 10Rétroviseur intérieur électrochrome, air conditionné, boîtier de
commutation et de protection, multimédia arrière.
F5 30Lève-vitres séquentiels avant.
F6 30Lève-vitres séquentiels arrière.
F7 5Plafonniers avant et arrière, lecteurs de carte, liseuses arrière,
éclairage pare-soleil, éclairage boîte à gants, éclairage
accoudoir central, commande relais 12 V coffre.
Informations pratiques

223

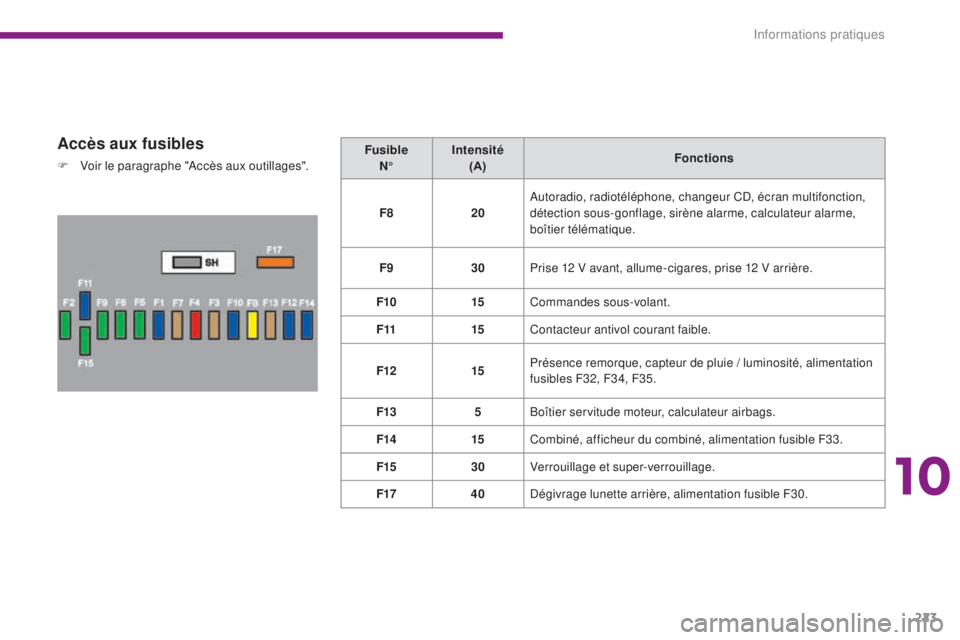

Accès aux fusibles
F Voir le paragraphe "Accès aux outillages".Fusible
N° Intensité
(A) Fonctions
F8 20Autoradio, radiotéléphone, changeur CD, écran multifonction,
détection sous-gonflage, sirène alarme, calculateur alarme,
boîtier télématique.
F9 30Prise 12 V avant, allume-cigares, prise 12 V arrière.
F10 15Commandes sous-volant.
F11 15Contacteur antivol courant faible.
F12 15Présence remorque, capteur de pluie / luminosité, alimentation
fusibles F32, F34, F35.
F13 5Boîtier servitude moteur, calculateur airbags.
F14 15Combiné, afficheur du combiné, alimentation fusible F33.
F15 30Verrouillage et super-verrouillage.
F17 40Dégivrage lunette arrière, alimentation fusible F30.
10
Informations pratiques

224
Fusible N° Intensité
(A) Fonctions
F30 5Rétroviseurs extérieurs chauffants.
F31 30Prise 12 V coffre.
F32 5Levier de vitesses (boîte de vitesses pilotée).
F33 10Affichage tête haute, kit mains-libres, air conditionné.
F34 5Afficheur témoins de ceinture.
F35 10Aide au stationnement, autorisation amplificateur Hi-Fi.
F36 10Calculateur boîtier servitude remorque, platine de porte
c o n d u c t e u r.
F37 20Amplificateur Hi-Fi.
F38 30Siège électrique conducteur.
F39 20Rideau d'occultation du toit vitré panoramique.
Informations pratiques

225
Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.Fusible N° Intensité
(A) Fonctions
F2 15Avertisseur sonore.
F3 10Lave-vitre avant / arrière.
F4 10Feux diurnes.
F5 15Électrovannes purge canister, décharge turbine et régulation
pression Turbo (1,6 l THP), réchauffeur vapeur huile (1,6 l THP),
réchauffeur gazole (1,6 l HDI).
F6 10Prise diagnostic, projecteurs directionnels, pompe filtre à
particules (Diesel), "Distance alert", commande réglages
rétroviseurs.
F7 10Calculateur direction assistée, boîte de vitesses automatique,
moteur hauteur des projecteurs directionnels.
F8 20Commande du démarreur.
F9 10Contacteurs pédales d'embrayage et de freinage.
F11 40Pulseur air conditionné.
Accès aux fusibles
F Déclipez le couvercle.
F
R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
Tableau des fusibles
10
Informations pratiques

226
Fusible N° Intensité
(A) Fonctions
F12 30Petite / Grande vitesse essuie-vitre avant.
F14 30Pompe à air.
F15 10Feux de route droit.
F16 10Feux de route gauche.
F17 15Feu de croisement gauche.
F18 15Feu de croisement droit.
Informations pratiques

227
Fusible N° Intensité
(A) Fonctions
F2 5Contacteur bi-fonction frein.
F3 5Boîtier charge batterie.
F4 25Electrovannes ABS/CDS.
F6 15Boîte de vitesses pilotée / automatique.
Tableau des fusibles au-dessus de la batterie
10
Informations pratiques

228

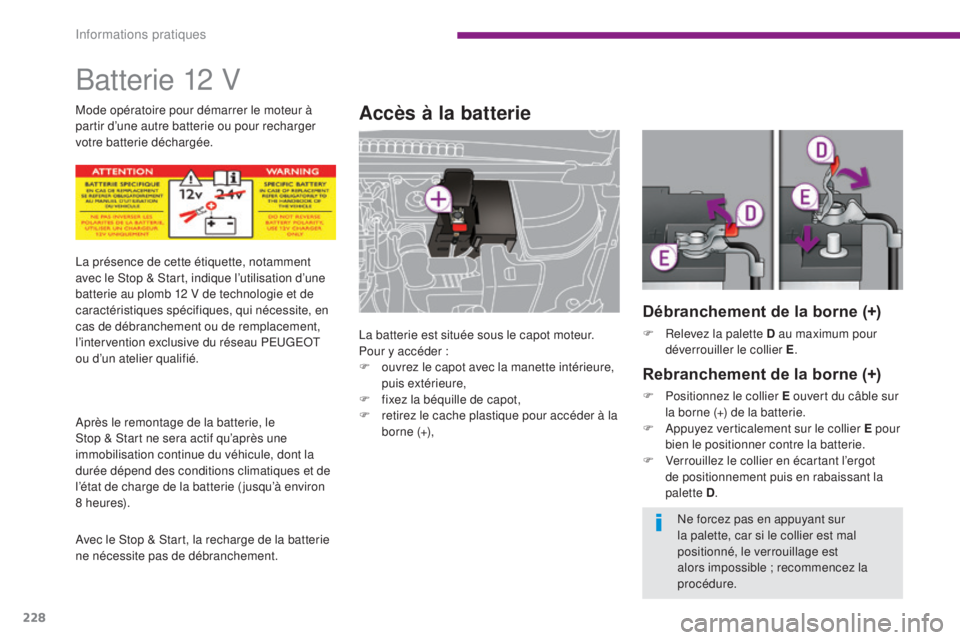

Batterie 12 V
Accès à la batterie
La batterie est située sous le capot moteur.
Pour y accéder :
F

o
uvrez le capot avec la manette intérieure,
puis extérieure,
F

f
ixez la béquille de capot,
F

r
etirez le cache plastique pour accéder à la
borne (+),
La présence de cette étiquette, notamment
avec le Stop & Start, indique l’utilisation d’une
batterie au plomb 12 V de technologie et de
caractéristiques spécifiques, qui nécessite, en
cas de débranchement ou de remplacement,
l’intervention exclusive du réseau PEUGEOT
ou d’un atelier qualifié.
Après le remontage de la batterie, le
Stop &

Start ne sera actif qu’après une
immobilisation continue du véhicule, dont la
durée dépend des conditions climatiques et de
l’état de charge de la batterie ( jusqu’à environ
8 heures).
Avec le Stop & Start, la recharge de la batterie
ne nécessite pas de débranchement. Mode opératoire pour démarrer le moteur à
partir d’une autre batterie ou pour recharger
votre batterie déchargée.
Débranchement de la borne (+)
F Relevez la palette D au maximum pour déverrouiller le collier E .
Rebranchement de la borne (+)
F Positionnez le collier E ouvert du câble sur
la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier E pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l’ergot
de positionnement puis en rabaissant la
palette D .
Ne forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est
alors impossible
; recommencez la
procédure.
