PEUGEOT 3008 2016 Manuel du propriétaire (in French)

239

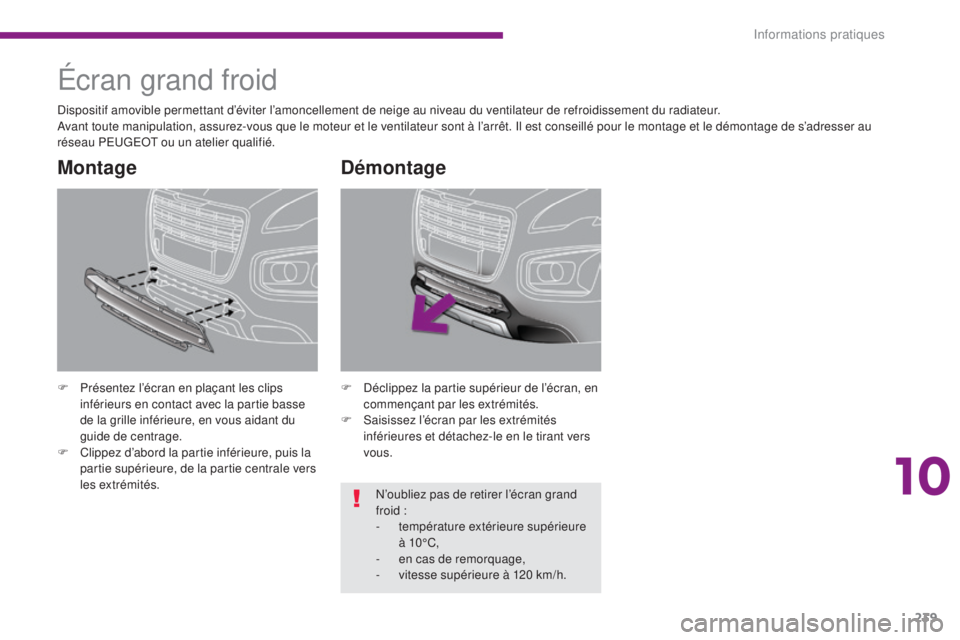

Écran grand froid
F Présentez l’écran en plaçant les clips inférieurs en contact avec la partie basse
de la grille inférieure, en vous aidant du
guide de centrage.
F

C
lippez d’abord la partie inférieure, puis la
partie supérieure, de la partie centrale vers
les extrémités.
Montage
F Déclippez la partie supérieur de l’écran, en commençant par les extrémités.
F

S
aisissez l’écran par les extrémités
inférieures et détachez-le en le tirant vers
vous.
Démontage
Dispositif amovible permettant d’éviter l’amoncellement de neige au niveau du ventilateur de refroidissement du radiateur.
Avant toute manipulation, assurez-vous que le moteur et le ventilateur sont à l’arrêt. Il est conseillé pour le montage et le démontage de s’adresser au
réseau PEUGEOT ou un atelier qualifié.
N’oubliez pas de retirer l’écran grand
froid


:
-
t

empérature extérieure supérieure
à 10°C,
-

e
n cas de remorquage,
-

v
itesse supérieure à 120 km/h.
10
Informations pratiques

240

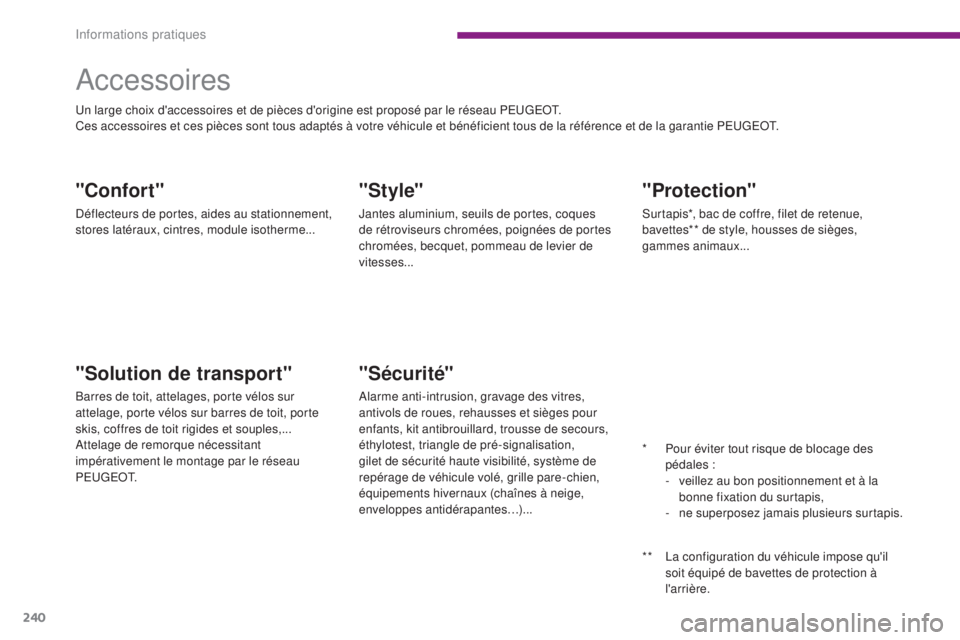

Accessoires
"Confort"
Déflecteurs de portes, aides au stationnement,
stores latéraux, cintres, module isotherme...
"Solution de transport"
Barres de toit, attelages, porte vélos sur
attelage, porte vélos sur barres de toit, porte
skis, coffres de toit rigides et souples,...
Attelage de remorque nécessitant
impérativement le montage par le réseau
P E U G E O T.
"Style"
Jantes aluminium, seuils de portes, coques
de rétroviseurs chromées, poignées de portes
chromées, becquet, pommeau de levier de
vitesses...
"Sécurité"
Alarme anti-intrusion, gravage des vitres,
antivols de roues, rehausses et sièges pour
enfants, kit antibrouillard, trousse de secours,
éthylotest, triangle de pré-signalisation,
gilet de sécurité haute visibilité, système de
repérage de véhicule volé, grille pare-chien,
équipements hivernaux (chaînes à neige,
enveloppes antidérapantes…)...
"Protection"
Surtapis*, bac de coffre, filet de retenue,
bavettes** de style, housses de sièges,
gammes animaux...
Un large choix d'accessoires et de pièces d'origine est proposé par le réseau PEUGEOT.
Ces accessoires et ces pièces sont tous adaptés à votre véhicule et bénéficient tous de la référence et de la garantie PEUGEOT.
**
L
a configuration du véhicule impose qu'il
soit équipé de bavettes de protection à
l'arrière.
*

P
our éviter tout risque de blocage des
pédales


:
-

v
eillez au bon positionnement et à la
bonne fixation du surtapis,
-
n

e superposez jamais plusieurs surtapis.
Informations pratiques

241

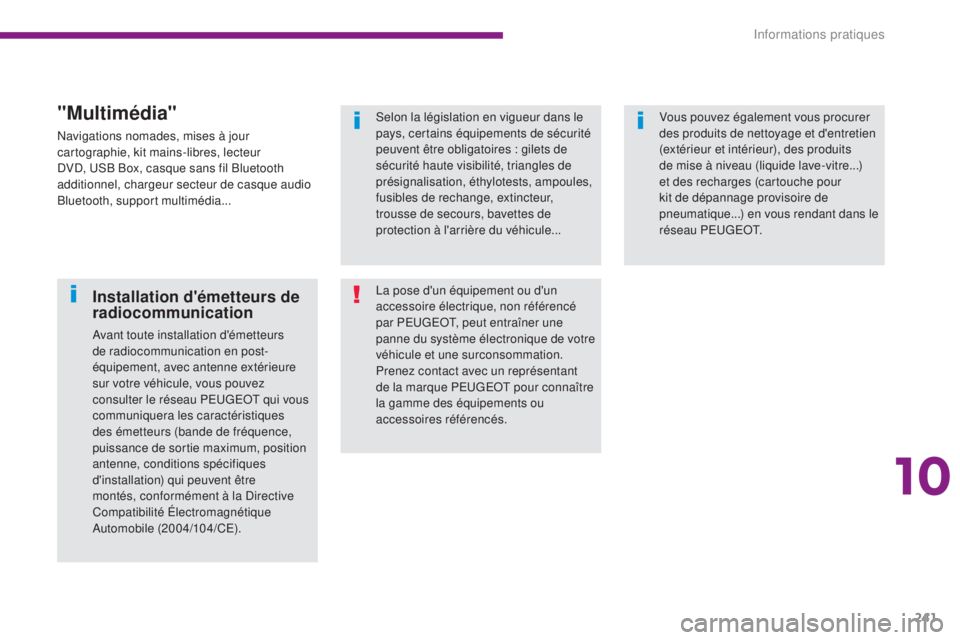

Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires : gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur,
trousse de secours, bavettes de
protection à l'arrière du véhicule...
La pose d'un équipement ou d'un
accessoire électrique, non référencé
par PEUGEOT, peut entraîner une
panne du système électronique de votre
véhicule et une surconsommation.
Prenez contact avec un représentant
de la marque PEUGEOT pour connaître
la gamme des équipements ou
accessoires référencés. Vous pouvez également vous procurer
des produits de nettoyage et d'entretien
(extérieur et intérieur), des produits
de mise à niveau (liquide lave-vitre...)
et des recharges (cartouche pour
kit de dépannage provisoire de
pneumatique...) en vous rendant dans le
réseau PEUGEOT.
Installation d'émetteurs de
radiocommunication
Avant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, vous pouvez
consulter le réseau PEUGEOT qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).
"Multimédia"
Navigations nomades, mises à jour
cartographie, kit mains-libres, lecteur
DVD, USB Box, casque sans fil Bluetooth
additionnel, chargeur secteur de casque audio
Bluetooth, support multimédia...
10
Informations pratiques

242
Moteurs1,2L PureTech 130 S&S1,6L THP 1631,6L THP 165 S&S
Boîte de vitesses BVM6

(Manuelle 6 rapports) BVA6

(Automatique 6 rapports) E AT 6

(Automatique 6 rapports)
Type Variante Version HNYM/S
HNYM/1S 5FMA /1
5FM A /1D 5G Z T/S
5G Z T/1S
Cylindrée (cm
3) 1 19 91 598 1 598
Alésage x course (mm) 70 x 90,577 x 85,8 77 x 85,8
Puiss. maxi : norme CEE (kW)* 96120 121
Régime de puiss. maxi (tr/min) 5 5006 000 6 000
Couple maxi : norme CEE (Nm) 230240240
Régime de couple maxi (tr/min) 1 7501 400 1 400
Carburant Sans plombSans plombSans plomb
Catalyseur ouiouioui
Capacité d'huile moteur (e n li t r e s)
(avec échange cartouche) 3,5
4,25 4,25
Motorisations et boîtes de vitesses essence
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation Européenne
(directive 1999/99/CE).
Caractéristiques techniques

243
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
** L a masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Masses et charges remorquables (en kg) essence
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d'un véhicule tracteur, ne faites jamais dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limiter la masse remorquée. Moteurs
1,2L PureTech 130 S&S1,6L THP 1631,6L THP 165 S&S
Boîte de vitesses BVM6

(Manuelle 6 rapports) BVA6

(Automatique 6 rapports) E AT 6

(Automatique 6 rapports)
Type Variante Version HNYM/S
HNYM/1S 5FMA /1
5FM A /1D 5G Z T/S
5G Z T/1S
-
M
asse à vide
1 4001 4801 450
-
M
asse en ordre de marche*
1 4751 555 1 525
-
C
harge utile
550550550
-
M
asse maximale techniquement admissible
en charge (MTAC) 1 950
2 0302 000
-
M
asse totale roulante autorisée (MTR A)
e

n pente 12%
3 150
2 830 3 400
-
R
emorque freinée (dans la limite du MTR A)
e

n pente 10% ou 12%
1 200
8001 400
-
R
emorque freinée** (avec report de charge
dans la limite du MTR A) 1 500
8001 500
-
R
emorque non freinée
735750750
-
P
oids recommandé sur flèche
707070
11
Caractéristiques techniques

244
Masses et charges remorquables (en kg) essence - VU
(véhicule utilitaire)
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
** L e dépassement de la masse techniquement admissible sur l'essieu arrière entraîne une limitation de vitesse à 80 km/h tel que définit le point 2.7 de
la Directive.
***

L
e dépassement de la masse techniquement admissible quand le véhicule est tracteur entraîne une limitation de vitesse à 80 km/h tel que définit le
point 2.7 de la Directive.
****

V
aleur maximale de remorque freinée dans la limite du MTR A ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa
tenue de route.
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limiter la masse remorquée. Moteurs
1,2L PureTech 130 S&S1,6L THP 165 S&S
Boîte de vitesses BVM6

(Manuelle 6 rapports) E AT 6

(Automatique 6 rapports)
Type Variante Version HNYM/1SCU5G Z T/1SCU
-
M
asse à vide
1 4811 525
-
M
asse en ordre de marche*
1 5561 600
-
M
asse maximale techniquement admissible
en charge (MTAC)** 2 11 0
2 170
-
M
asse totale roulante autorisée (MTR A)
e

n pente 12%***
3 150
3 370
-
R
emorque freinée (dans la limite du MTR A)
e

n pente 10% ou 12%****
1 040
1 200
-
R
emorque freinée (avec report de charge
dans la limite du MTR A) -
-
-
R
emorque non freinée
735750
-
P
oids recommandé sur flèche
7070
Caractéristiques techniques

245
Moteurs1,6L e- HDi 115 1,6L BlueHDi 115 S&S 1.6L BlueHDi 120 S&S
Boîte de vitesses ETG6
(Pilotée
6 r a p p o r t s) BVM6

(Manuelle
6 r a p p o r t s) E AT 6

(Automatique 6 r a p p o r t s) BVM6

(Manuelle
6 r a p p o r t s) E AT 6

(Automatique 6 r a p p o r t s)
Type Variante Version 9HD8/PSBHXM/S
BHXM/1S BH X T/1S
BH X T/2S BHZM/S
BHZM /1S BHZ T/1S
BHZ T/2S
Cylindrée (cm
3) 15 6 01 560 1 560
Alésage x course (mm) 75 x 88,375 x 88,3 75 x 88,3
Puiss. maxi : norme CEE (kW)* 8484 88
Régime de puiss. maxi (tr/min) 3 6003 500 3 500
Couple maxi : norme CEE (Nm) 270300 300
Régime de couple maxi (tr/min) 1 7501 750 1 750
Carburant GazoleGazole Gazole
Catalyseur ouioui oui
Filtre à particules ouioui oui
Capacité d'huile moteur (e n li t r e s)
(avec échange cartouche) 3,75
- -
Motorisations et boîtes de vitesses Diesel
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation Européenne
(directive 1999/99/CE).
11
Caractéristiques techniques

246
Motorisations et boîtes de vitesses Diesel (suite)
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation Européenne (directive 1999/99/CE).
Moteurs
2,0L BlueHDi 136 S&S2,0L BlueHDi 150 S&S
Boîte de vitesses BVM6

(Manuelle 6 rapports) BVM6

(Manuelle 6 rapports)
Type Variante Version AHSM/S
AHSM/1S AHRM/S
AHRM/1S
Cylindrée (cm
3) 1 9971 997
Alésage x course (mm) 85 x 8885 x 88
Puiss. maxi : norme CEE (kW)* 10 011 0
Régime de puiss. maxi (tr/min) 4 0004 000
Couple maxi : norme CEE (Nm) 370370
Régime de couple maxi (tr/min) 2 0002 000
Carburant GazoleGazole
Catalyseur ouioui
Filtre à particules ouioui
Capacité d'huile moteur (e n li t r e s)
(avec échange cartouche) -
-
Caractéristiques techniques

247
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
** L a masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Masses et charges remorquables (en kg) Diesel
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d'un véhicule tracteur, ne faites jamais dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limiter la masse remorquée. Moteurs
1,6L e- HDi 1151,6L BlueHDi 115 S&S
Boîte de vitesses ETG6
(Pilotée 6 rapports) BVM6

(Manuelle 6 rapports) E AT 6

(Automatique 6

r a p p o r t s)
Type Variante Version 9HD8/PSBHXM/SBHXM/1S BH X T/1S
BH X T/2S
-
M
asse à vide
1 4231 4201 420 1 470
-
M
asse en ordre de marche*
1 4981 4951 4951 545
-
C
harge utile
607600 600 570
-
M
asse maximale techniquement admissible
en charge (MTAC) 2 030
2 0202 0202 040
-
M
asse totale roulante autorisée (MTR A)
e

n pente 12%
3 13 0
3 1202 9103 140
-
R
emorque freinée (dans la limite du MTR A)
e

n pente 10% ou 12%
1 10 0
1 10 0 8901 10 0
-
R
emorque freinée** (avec report de charge
dans la limite du MTR A) 1 300
1 3001 090 1 300
-
R
emorque non freinée
74 574 074 0750
-
P
oids recommandé sur flèche
70707070
11
Caractéristiques techniques

248
Masses et charges remorquables (en kg) Diesel (suite)
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
** L a masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d'un véhicule tracteur, ne faites jamais dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limiter la masse remorquée. Moteurs
1,6L BlueHDi 120 S&S2,0L BlueHDi
136 S&S 2,0L BlueHDi
15 0 S&S
Boîte de vitesses BVM6

(Manuelle 6 rapports) E AT 6

(Automatique 6

r a p p o r t s)
BVM6

(Manuelle
6

r a p p o r t s)
BVM6

(Manuelle
6

r a p p o r t s)
Type Variante Version BHZM/SBHZM /1S BHZ T/1S
BHZ T/2S AHSM/S
AHSM/1S AHRM/S
AHRM/1S
-
M
asse à vide
1 4201 420 1 4701 530 1 530
-
M
asse en ordre de marche*
1 4951 4951 545 1 6051 605
-
C
harge utile
600600 570550 550
-
M
asse maximale techniquement admissible
en charge (MTAC) 2 020
2 0202 040 2 080 2 080
-
M
asse totale roulante autorisée (MTR A)
e

n pente 12%
3 120
2 9103 1403 480 3 480
-
R
emorque freinée (dans la limite du MTR A)
e

n pente 10% ou 12%
1 10 0
8901 10 0 1 400 1 400
-
R
emorque freinée** (avec report de charge
dans la limite du MTR A) 1 300
1 090 1 300 1 5001 500
-
R
emorque non freinée
74 074 0750 750750
-
P
oids recommandé sur flèche
7070707070
Caractéristiques techniques
